开关电源电路设计实例分析

两例变频器开关电源电路实例——兼论电容C23在电路中的重要作用先看以下电路实例：图1 东元7200PA 37kW变频器开关电源电路CN4图2 海利普HLPP001543B型15kW变频器开关电源电路图1、图2电路结构和原理基本上是相同的，下面以图1电路例简述其工作原理。

开关电源的供电取自直流回路的530V直流电压，由端子CN19引入到电源/驱动板。

电路原理简述：由R26~R33电源启动电路提供Q2上电时的起始基极偏压，由Q2的基极电流Ib的产生，导致了流经TC2主绕组Ic的产生，继而正反馈电压绕组也产生感应电压，经R32、D8加到Q2基极；强烈的正反馈过程，使Q2很快由放大区进入饱合区；正反馈电压绕组的感应电压由此降低，Q2由饱合区退出进入放大区，Ic开始减小；正反馈绕组的感应电压反向，由于强烈的正反馈作用，Q2又由放大状态进入截止区。

以上电路为振荡电路。

D2、R3将Q2截止期间正反馈电压绕组产生的负压，送入Q1基极，迫使其截止，停止对Q2的Ib的分流，R26-R33支路再次从电源提供Q1的起振电流，使电路进入下一个振荡循环过程。

5V输出电压作为负反馈信号（输出电压采样信号）经稳压电路，来控制Q2的导通程度，实施稳压控制。

稳压电路由U1基准电压源、PC1光电耦合器、Q1分流管等组成。

5V输出电压的高低变化，转化为PC1输入侧发光二极管的电流变化，进而使PC1输出测光电三极管的导通内阻变化，经D1、R6、PC1调整了Q2的偏置电流。

以此调整输出电压使之稳定。

这是我的第二本有关变频器维修的书中，对图1电路原理的简述，由于疏漏了对电容C23作用的讲解，给读者带来了一些疑问：1）N2绕组负电压是如何加到Q2基极的？2）电路中C23的作用是什么？3）C23的充、放电回路是怎样走的？这3问题涉及到电路原理的关键部分，无它，开关电管Q2即无法完成由饱和导通→进入放大区→快速截止→重新导通的工作状态转换，三个问题其实又只是一个问题，即图1的C23（或图2中的C38）究竟对电路的工作状态转换起到怎样的重要作用？先不要忙，将这个问题暂且按下不表，先说几句题外话。

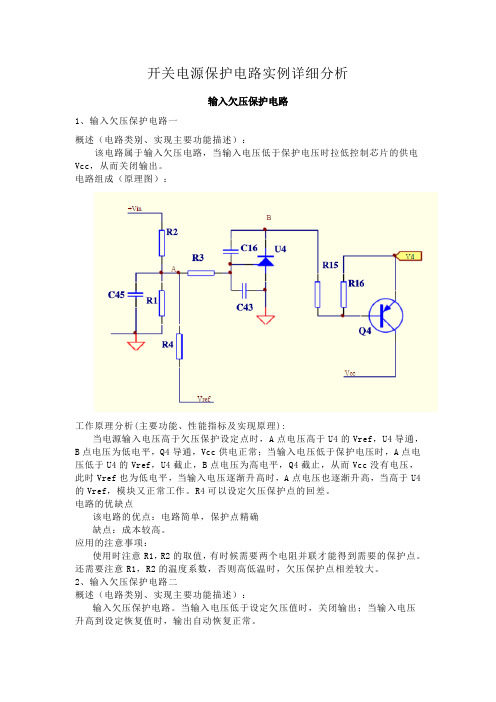

开关电源保护电路实例详细分析输入欠压保护电路1、输入欠压保护电路一概述（电路类别、实现主要功能描述）：该电路属于输入欠压电路，当输入电压低于保护电压时拉低控制芯片的供电Vcc，从而关闭输出。

电路组成（原理图）：工作原理分析(主要功能、性能指标及实现原理):当电源输入电压高于欠压保护设定点时，A点电压高于U4的Vref，U4导通，B点电压为低电平，Q4导通，Vcc供电正常；当输入电压低于保护电压时，A点电压低于U4的Vref，U4截止，B点电压为高电平，Q4截止，从而Vcc没有电压，此时Vref也为低电平，当输入电压逐渐升高时，A点电压也逐渐升高，当高于U4的Vref，模块又正常工作。

R4可以设定欠压保护点的回差。

电路的优缺点该电路的优点：电路简单，保护点精确缺点：成本较高。

应用的注意事项：使用时注意R1，R2的取值，有时候需要两个电阻并联才能得到需要的保护点。

还需要注意R1，R2的温度系数，否则高低温时，欠压保护点相差较大。

2、输入欠压保护电路二概述（电路类别、实现主要功能描述）：输入欠压保护电路。

当输入电压低于设定欠压值时，关闭输出；当输入电压升高到设定恢复值时，输出自动恢复正常。

电路组成（原理图）：工作原理分析(主要功能、性能指标及实现原理):输入电压在正常工作范围内时， Va大于VD4的稳压值，VT4导通，Vb为0电位，VT5截止，此时保护电路不起作用；当输入电压低于设定欠压值时，Va小于VD4的稳压值，VT4截止，Vb为高电位，VT5导通，将COMP（芯片的1脚）拉到0电位，芯片关闭输出，从而实现了欠压保护功能。

R21、VT6、R23组成欠压关断、恢复时的回差电路。

当欠压关断时,VT6导通，将R21与R2并联，；恢复时，VT6截止，，回差电压即为(Vin’-Vin)。

电路的优缺点优点：电路形式简单，成本较低。

缺点：因稳压管VD4批次间稳压值的差异，导致欠压保护点上下浮动，大批量生产时需经常调试相关参数。

开关电源原理设计及实例第变压器隔离的变换器拓扑结构演示文稿开关电源是一种将输入电源信号转换成所需要的输出电压或电流的电源装置。

它通过开关管的开关动作来控制输入电源的通断，从而实现对输出电压或电流的控制。

开关电源具有高效率、小体积和低成本等优势，因此在许多电子设备中广泛应用。

本文将介绍开关电源的原理设计及实例，并重点介绍了一种基于变压器隔离的变换器拓扑结构。

一、开关电源的工作原理开关电源主要由输入端、变换器、控制电路和输出端四部分构成。

其中变换器是其核心部分。

变换器主要由开关管、变压器和输出滤波电路组成。

开关电源的工作过程如下：1.输入电源输入交流电压，通过整流电路转换为直流电压；2.直流电压经过输入滤波电路进行滤波，去除电源中的高频杂波；3.控制电路根据输出电压的反馈信号，控制开关管的开关动作；4.当开关管接通时，变压器中的能量储存；5.当开关管断开时，储存在变压器中的能量释放，并经过输出滤波电路输出给负载。

二、变压器隔离的变换器拓扑结构变压器隔离是开关电源设计的一个重要技术，主要用于防止输出端与输入端之间的电气隔离，保护用户和设备的安全。

下面介绍一种基于变压器隔离的变换器拓扑结构，反激变换器。

1.反激变换器的工作原理：反激变换器是一种脉冲宽度调制（PWM）型开关电源，它采用反激（反冲击）的方式，将输入电压转换为所需的输出电压。

反激变换器主要由变压器、开关管、脉冲变压器、反激电容和输出滤波电路等组成。

2.反激变换器的工作过程：(1)开关管接通状态：当开关管接通时，电流通过变压器，将能量储存到脉冲变压器中。

(2)开关管断开状态：当开关管断开时，通过变压器的自感性，使脉冲变压器的磁场崩溃，产生反冲电压，将能量传输到输出端。

三、实例演示文稿标题：基于变压器隔离的反激变换器拓扑结构演示内容：1.引言：介绍开关电源的重要性和应用领域，并介绍本文将重点介绍的反激变换器拓扑结构。

2.开关电源的工作原理：简要介绍开关电源的工作原理，包括输入端、变换器、控制电路和输出端的作用。

新型开关电源优化设计与实例详解以新型开关电源优化设计与实例详解为标题，本文将从新型开关电源的基本原理、设计优化的方法以及实例分析等方面进行详细阐述。

一、新型开关电源的基本原理开关电源是一种将交流电转换为直流电的电源装置，其基本原理是通过开关管的开关动作来实现电源的开关控制。

传统的开关电源在工作过程中存在一些问题，如功率损耗大、效率低、噪声大等。

为了克服这些问题，新型开关电源采用了一些优化设计方法。

二、新型开关电源的设计优化方法1. 降低功率损耗：通过采用功率开关管的低导通电阻材料和优化电路设计，降低功率开关管的导通电阻，从而减少功率损耗。

2. 提高效率：采用高效的开关控制器和高效的变压器设计，减少能量的损耗，提高开关电源的转换效率。

3. 降低噪声：通过优化电路布局和选择低噪声元件，减少开关电源的噪声产生，提高工作环境的舒适性。

4. 提高稳定性：采用先进的控制算法和稳压电路设计，提高开关电源的稳定性，减少输出波动。

5. 减小体积：通过优化元件布局和采用高集成度的芯片设计，减小开关电源的体积，提高电源的集成度和便携性。

三、新型开关电源的实例分析以一款新型开关电源为例进行分析，该开关电源采用了先进的控制算法和高效的变压器设计，具有以下特点：1. 高效率：通过优化的开关控制器和变压器设计，该开关电源的转换效率达到了90%以上，相比传统开关电源提高了20%以上。

2. 低噪声：采用低噪声元件和优化的电路布局，该开关电源的噪声水平明显低于传统开关电源，提高了工作环境的舒适性。

3. 稳定性强：通过先进的控制算法和稳压电路设计，该开关电源的输出稳定性非常好，输出波动小于1%。

4. 小巧便携：采用高集成度的芯片设计和优化的元件布局，该开关电源的体积明显减小，非常适合便携式设备的使用。

以上是对新型开关电源优化设计与实例的详细阐述。

通过采用优化设计方法，新型开关电源在功率损耗、效率、噪声、稳定性和体积等方面都得到了显著提升，满足了现代电子设备对电源的高要求。

开关电源典型设计实例精选
开关电源是一种常见的电源设计，它能够将输入电压转换为稳定的输出电压，常用于各种电子设备中。

以下是一些典型的开关电源设计实例：
1. Buck转换器，Buck转换器是一种常见的开关电源设计，它能够将高电压降低为稳定的较低电压。

这种设计常用于需要较低输出电压的应用，例如移动设备充电器和电源适配器。

2. Boost转换器，Boost转换器则是将输入电压升高为稳定的输出电压，常用于需要较高输出电压的场合，比如LED驱动器和太阳能电池充电器。

3. Buck-Boost转换器，Buck-Boost转换器能够实现输入电压的升压和降压，因此在需要输出电压高低变化范围较大的场合下应用广泛，比如电动汽车充电器和太阳能储能系统。

4. Flyback转换器，Flyback转换器是一种常见的离线开关电源设计，适用于输出功率较低的应用，例如家用电子设备和通信设备。

5. LLC谐振转换器，LLC谐振转换器结构简单，具有高效率和低电磁干扰等优点，适用于中高功率的电源设计，例如工业设备和服务器电源。

以上是一些典型的开关电源设计实例，每种设计都有其适用的场合和特点，工程师在实际设计中需要根据具体要求选择合适的设计方案。

希望以上信息能够对你有所帮助。

开关电源环路设计及实例详解一、开关电源的基本原理开关电源是一种将交流电转换为直流电的电源，其基本原理是通过开关管控制变压器的工作状态，从而实现对输入交流电进行变换、整流和稳压的过程。

开关电源具有输出功率大、效率高、体积小等优点，因此被广泛应用于各种电子设备中。

二、开关电源环路的组成1. 输入滤波器：用于滤除输入交流电中的高频噪声和杂波信号，保证后续环节能够正常工作。

2. 整流桥：将输入交流电转换为直流电信号。

3. 直流滤波器：用于滤除直流信号中的纹波和杂波信号，保证输出稳定。

4. 开关变换器：通过控制开关管的导通和截止状态来控制变压器的工作状态，从而实现对输入信号的变换。

5. 输出稳压器：用于对输出直流信号进行稳压处理，保证输出恒定。

三、开关电源环路设计步骤1. 确定输出功率和输出电压范围。

2. 选择合适的变压器。

3. 设计整流桥和直流滤波器。

4. 设计开关变换器，包括选择合适的开关管和控制电路。

5. 设计输出稳压器，包括选择合适的稳压芯片和反馈电路。

6. 进行整个电路的仿真和优化。

7. 进行实际电路的搭建和调试。

四、开关电源环路设计实例以12V/5A开关电源为例，进行具体设计。

1. 确定输出功率和输出电压范围：输出功率为60W，输出电压范围为11-13V。

2. 选择合适的变压器：根据需求选择带有多个二次侧绕组的变压器，其中一个二次侧用于提供控制信号，另一个二次侧用于提供输出信号。

通过计算得到变压比为1:2。

3. 设计整流桥和直流滤波器：采用全波整流桥结构，并选用大容量滤波电容进行直流滤波处理。

4. 设计开关变换器：选用MOS管作为开关管，并采用反激式结构进行设计。

控制信号通过脉冲宽度调制（PWM）技术进行控制。

同时，在输入端加入输入滤波器进行滤波处理。

5. 设计输出稳压器：选用LM2576芯片进行稳压处理，通过反馈电路控制输出电压。

同时，加入输出滤波电容进行滤波处理。

6. 进行整个电路的仿真和优化：通过仿真软件进行各个环节的仿真和优化，保证整个电路的性能符合要求。

开关电源电路设计实例分析(设计流程)1. 目的希望以简短的篇幅，将公司目前设计的流程做介绍，若有介绍不当之处，请不吝指教.2 设计步骤:2.1 绘线路图、PCB Layout.2.2 变压器计算.2.3 零件选用.2.4 设计验证.3 设计流程介绍(以DA-14B33 为例):3.1 线路图、PCB Layout 请参考资识库中说明.3.2 变压器计算:变压器是整个电源供应器的重要核心，所以变压器的计算及验证是很重要的，以下即就DA-14B33 变压器做介绍.3.2.1 决定变压器的材质及尺寸:依据变压器计算公式B(max) = 铁心饱合的磁通密度(Gauss)Lp = 一次侧电感值(uH)Ip = 一次侧峰值电流(A)Np = 一次侧(主线圈)圈数Ae = 铁心截面积(cm2)B(max) 依铁心的材质及本身的温度来决定，以TDK FerriteCore PC40 为例，100℃时的B(max)为3900 Gauss，设计时应考虑零件误差，所以一般取3000~3500 Gauss 之间，若所设计的power 为Adapter(有外壳)则应取3000 Gauss 左右，以避免铁心因高温而饱合，一般而言铁心的尺寸越大，Ae 越高，所以可以做较大瓦数的Power。

3.2.2 决定一次侧滤波电容:滤波电容的决定，可以决定电容器上的Vin(min)，滤波电容越大，Vin(win)越高，可以做较大瓦数的Power，但相对价格亦较高。

3.2.3 决定变压器线径及线数:当变压器决定后，变压器的Bobbin即可决定，依据Bobbin的槽宽，可决定变压器的线径及线数，亦可计算出线径的电流密度，电流密度一般以6A/mm2为参考，电流密度对变压器的设计而言，只能当做参考值，最终应以温升记录为准。

设计流程简介3.2.4 决定Duty cycle (工作周期):由以下公式可决定Duty cycle ，Duty cycle 的设计一般以50%为基准，Duty cycle 若超过50%易导致振荡的发生。

1开关电源主电路设计1.1主电路拓扑结构选择由于本设计的要求为输入电压176-264V交流电，输出为24V直流电，因此中间需要将输入侧的交流电转换为直流电，考虑采用两级电路。

前级电路可以选用含电容滤波的单相不可控整流电路对电能进行转换，后级由隔离型全桥Buck电路构成。

总体要求是先将AC176-264V整流滤波，然后再经过BUCK电路稳压到24V。

考虑到变换器最大负输出功率为1000W，因此需采用功率级较高的Buck电路类型，且必须保证工作在CCM工作状态下，因此综合考虑,本文采用全桥隔离型Buck变换器。

其主电路拓扑结构如下图所示：下面将对全桥隔离型BUCK变换器进行稳态分析，主要是推导前级输出电压V与后级输g 出电压V之间的关系，为主电路参数的设计提供参考。

将前级输出电压V代替前级电路，作g 为后级电路的输入，且后级BUCK变换器工作在CCM模式，BUCK电路中的变压器可以用等效电路代替。

由于全桥隔离型BUCK变换器中变压器二次侧存在两个引出端，使得后级BUCK电路的工作频率等同于前级二倍的工作频率，如图1-1所示。

在2T的工作时间内，总共可分为四种S 开关阶段，其具体分析过程如下：1）当0<t<DT时，此时Q、Q和D导通，其等效电路图如图1-2所示。

S145/?1-1) 1-2) 1-3)3) du.•川L i (t )m 严+仃(t )c 二二v (t )R图1-3在DT<t<T 时等效电路SSv=0sv=-v Li=i -v /R C当TS <t<a+D )TS 时，此时Q2、1-4) 1-5)1-6)Q 和D 导通，其等效电路图如图1-2所示。

36图1-2在0<t<DT 时等效电路Sv=nvs gv=nv -vL gi=i -v /RC2)当DT<t<T 时，此时Q ~Q 全部关断，D 和D 导通，其等效电路图如图1-3SS 1465所示。
