家用音响设备音响设备上的常用接口及线材介绍(音响知识)

音视频信号设备的连接线材和插头介绍随着科技的不断发展和人们对高品质音视频体验的追求，音视频设备在我们的生活中扮演着越来越重要的角色。

无论是家庭影院系统、音响设备还是电视、摄像机等，它们都需要连接线和插头来进行信号传输和连接。

本文将介绍音视频信号设备的连接线材和插头，包括它们的种类、功能和适用场景。

音视频信号设备连接线材的种类多种多样，每种连接线材都有其特定的适用场景和功能。

其中最常见的连接线材种类包括HDMI、RCA、光纤和XLR等。

首先，HDMI（High Definition Multimedia Interface）连接线是目前最常见和广泛使用的音视频信号传输线材之一。

它用于将高清音视频信号从一台设备传输到另一台设备，比如将蓝光播放器连接至电视或将电脑连接至投影仪。

HDMI连接线能够传输高质量的音视频信号，支持高清、3D和4K分辨率，同时也能传输音频信号。

它也被广泛用于连接游戏主机、音响系统和电视盒子等设备。

其次，RCA连接线也是常见的音视频连接线之一。

它由三个彩色线材组成，分别是红色（右声道音频）、白色（左声道音频）和黄色（视频信号）。

RCA连接线广泛应用于家庭影院系统、音响设备和电视等设备的连接。

该连接线材适用于传输标准清晰度的音视频信号，不适合传输高清或4K分辨率的信号。

RCA连接线也可以通过适配器和转换器与其他类型的连接线兼容。

另外一种常见的连接线材是光纤线（也称为光电同轴线），用于传输数字音频信号。

光纤线采用纤维光导技术，可以传输高品质的音频信号，具有抗干扰能力强、传输距离远等优点。

它常用于家庭影院系统、音频接收器和音响设备等的连接。

光纤线通常采用标准Toslink插头（方形或圆形），以确保连接的稳定性和兼容性。

此外，XLR连接线也是一种常用的音频信号连接线材，主要应用于专业音频设备，如麦克风、音箱和音频接口等。

XLR连接线由三个引脚组成，分别用于左声道音频信号、右声道音频信号和地线。

音响系统线缆连接指南音响系统线缆的正确连接对于获得高音质音乐和优秀的音频表现至关重要。

本文将向您介绍一些基本的线缆连接知识和技巧，以帮助您更好地搭建和优化音响系统。

1. 线缆类型在开始讨论线缆连接之前，我们需要了解不同类型的线缆。

以下是常见的音响系统线缆类型：1.1 RCA线缆：用于连接低电平信号，如CD播放器、唱片机等。

一般有红色（右声道）、白色（左声道）和黄色（视频信号）的插头。

1.2 XLR线缆：也称为平衡线缆，用于连接麦克风和专业音频设备。

常用于录音室和舞台表演。

1.3 光纤线缆：用于数字音频传输，如连接蓝光播放器或数字音频接口。

光纤线缆是一种常见的高保真数字连接方式。

1.4 HDMI线缆：用于连接蓝光播放器、电视和音频设备，支持高清音频和视频信号传输。

2. 线缆连接步骤为了确保正确连接线缆，您可以按照以下步骤进行操作：2.1 确定连接类型：根据您的音频设备类型和接口，选择合适的线缆类型和插头。

2.2 准备线缆：将线缆两端的插头处理好，确保接触良好。

2.3 关闭设备电源：在连接线缆之前，关闭所有相关设备的电源，以避免电流冲击和损坏设备。

2.4 连接低电平信号：使用RCA线缆将CD播放器或唱片机的输出连接到音频接收器的输入。

通常，红色插头对应右声道，白色插头对应左声道。

2.5 连接平衡音频：如果您的麦克风或音频设备支持平衡信号传输，可以使用XLR线缆进行连接。

将麦克风的输出连接到音频接口的输入，确保音频接口的平衡/非平衡切换开关设置正确。

2.6 连接数字音频：如果您使用数字音频设备，可以使用光纤线缆或HDMI线缆进行连接。

确保线缆接头与设备接口对应，并注意线缆的插入方向。

3. 优化线缆连接除了基本的线缆连接，以下是一些可优化音响系统性能的技巧：3.1 确保接触良好：插头和插孔之间的接触质量直接影响信号传输。

请确保插头插入插孔时连接紧密，并保持清洁。

3.2 避免干扰：将电源线和音频线分开布置，以避免电磁干扰。

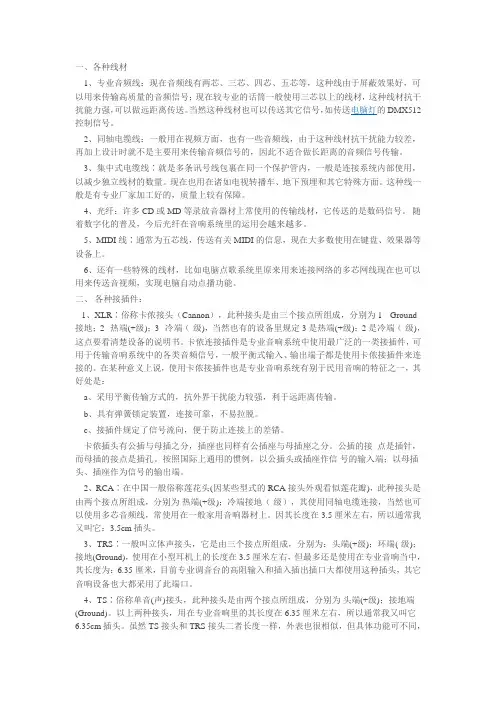

一、各种线材1、专业音频线：现在音频线有两芯、三芯、四芯、五芯等，这种线由于屏蔽效果好，可以用来传输高质量的音频信号；现在较专业的话筒一般使用三芯以上的线材，这种线材抗干扰能力强，可以做远距离传送。

当然这种线材也可以传送其它信号，如传送电脑灯的DMX512控制信号。

2、同轴电缆线：一般用在视频方面，也有一些音频线，由于这种线材抗干扰能力较差，再加上设计时就不是主要用来传输音频信号的，因此不适合做长距离的音频信号传输。

3、集中式电缆线∶就是多条讯号线包裹在同一个保护管内，一般是连接系统内部使用，以减少独立线材的数量。

现在也用在诸如电视转播车、地下预埋和其它特殊方面。

这种线一般是有专业厂家加工好的，质量上较有保障。

4、光纤：许多 CD 或 MD 等录放音器材上常使用的传输线材，它传送的是数码信号。

随着数字化的普及，今后光纤在音响系统里的运用会越来越多。

5、MIDI 线∶通常为五芯线，传送有关 MIDI 的信息，现在大多数使用在键盘、效果器等设备上。

6、还有一些特殊的线材，比如电脑点歌系统里原来用来连接网络的多芯网线现在也可以用来传送音视频，实现电脑自动点播功能。

二、各种接插件：1、XLR∶俗称卡侬接头（Cannon），此种接头是由三个接点所组成，分别为1-- Ground 接地；2--热端(+级)；3--冷端（-级)，当然也有的设备里规定3是热端(+级)；2是冷端（-级)，这点要看清楚设备的说明书。

卡侬连接插件是专业音响系统中使用最广泛的一类接插件，可用于传输音响系统中的各类音频信号，一般平衡式输入、输出端子都是使用卡侬接插件来连接的。

在某种意义上说，使用卡侬接插件也是专业音响系统有别于民用音响的特征之一，其好处是：a、采用平衡传输方式的，抗外界干扰能力较强，利于远距离传输。

b、具有弹簧锁定装置，连接可靠，不易拉脱。

c、接插件规定了信号流向，便于防止连接上的差错。

卡侬插头有公插与母插之分，插座也同样有公插座与母插座之分。

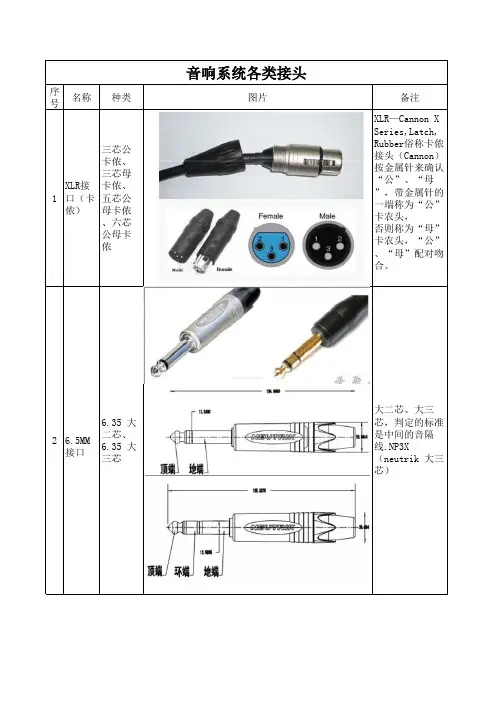

序号名称种类图片备注1XLR接口（卡侬）三芯公卡侬、三芯母卡侬、五芯公母卡侬、六芯公母卡侬XLR—Cannon XSeries,Latch,Rubber俗称卡侬接头（Cannon）按金属针来确认“公”、“母”，带金属针的一端称为“公”卡农头，否则称为“母”卡农头，“公”、“母”配对吻合。

2 6.5MM接口6.35 大二芯、6.35 大三芯大二芯、大三芯，判定的标准是中间的音隔线.NP3X（neutrik 大三芯）音响系统各类接头33.5MM接头小三芯、小二芯接头比6.35mm接头尺寸小一号，耳机电脑音频接头4phoenix头（凤凰头）两口、三口、四口、八口等凤凰头5RCA头（莲花插头）因头部比较像莲花，故称“莲花头”，或称为“莲花插头”（英文名称为RCA接头）另有RCA插座配合使用RCA是RadioCorporation ofAmerican的缩写词，因为RCA接头由这家公司发明的。

主要用于传输数字音频信号和模拟视频信号。

6SPEAKON头（纽卡音箱接头）两芯、四芯或八芯纽卡（分插头、插座，成对配合使用）专业的音频插头，＋1－1用于连接全频，＋2－2用于低音，你可以连接到低音或全频后用一条很短的跳线和另一只音箱连接起来。

neutrikNL8(neutrik 八芯纽卡插座）7 BNC接口一种用于同轴电缆的连接器，全称是BayonetNutConnectorQ9接头和BNC在接口尺寸上有点差异，大体是一样的，也可以代用。

Q9国内用的比较多，BNC是国际标准，现在很多国内的Q9也都是BNC的标准来做的。

在不久的将来，就没人会说Q9了。

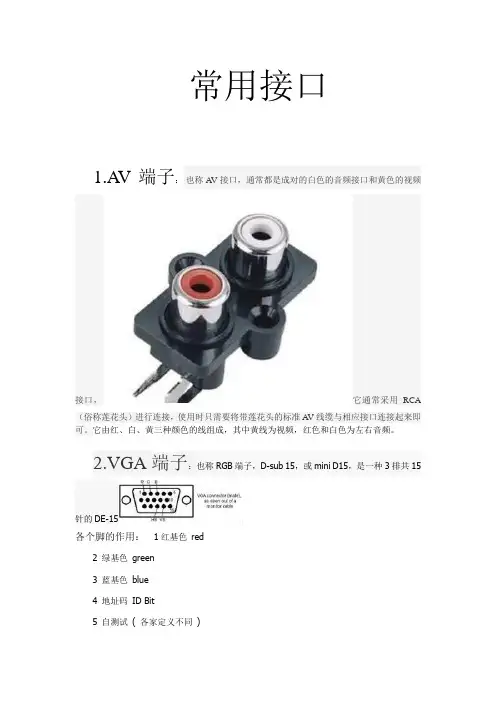

常用接口1.A V端子：也称A V接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA（俗称莲花头）进行连接，使用时只需要将带莲花头的标准A V线缆与相应接口连接起来即可。

它由红、白、黄三种颜色的线组成，其中黄线为视频，红色和白色为左右音频。

2.VGA端子：也称RGB端子，D-sub 15，或mini D15，是一种3排共15针的DE-15各个脚的作用：1红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5 自测试( 各家定义不同)6 红地7 绿地8 蓝地9 保留( 各家定义不同)10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码( 各家定义不同)计算机D15的焊接方法：红线的芯线脚1红线的屏蔽线脚 6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D15 端壳压接还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

3.S端子：是一种非常常见的端子，S端子是一种五芯接口，由两路视频亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成S端子只能传输视频，不支持音频传输，所以要传输音频还需要用专门的音频线。

4.HDMI端子：俗称高清接口，HDMI端子可以同时传送音频和影音信号，由于音频和视频信号使用同一条电缆，可同时传输音频及视频信号。

HDMI最远可传输15米，足以应付一个1080p的视频和一个8声道的音频信号5.RF射频端子：原意为无线电射频，它的输出质量也是最差。

通常使用于电视机上。

6.IEEE 1394：俗称火线，6-PIN接口包含4条信号线和2条电源线，不需要额外供电，而4-PIN接口只有信号线。

Firewire-800接口增加一面针脚，使用9-PI N联接线。

音响线材的基本知识信号线是用来传输数码脉冲信号或者音频交流信号的，下面主要从线材对音频信号的影响、线材传输的信号种类、优质线材的特点、合适的线材长度和线材的指标五点进行介绍。

一、线材对音频信号的影响日常生活中常见的无论信号线、喇叭线等，它们的设计目的都是为了让音乐信号在传输过程中不发生改变，而在实际应用中一般的线材都会受存在电阻、电容、电感等影响音频信号，损失音乐信息和细节等。

传输电缆对不同频率的信号有不同的时延（也即所谓不同的传输速率）和呈现不同的阻抗，使信号产生一定的失真。

二、线材传输的信号种类1.标准电平信号线屏蔽型的传输线，指的是音源与功放之间的连接线，传输电平在1V左右，在音响界应用最为广泛。

不同绝缘介质和金属材料所制成的线材能对音质产生细微的影响，为此厂家生产了多种型号规格的线材而满足人们对音乐欣赏层次不同的要求。

2.强信号线它是指音箱与功放之间的连接线，其线材从纯铜到银质线均有，由于其没有屏蔽层，必须要降低其电阻，才能适应现代功放机的需求。

无氧铜音箱专用线的主要特点是导电性能好，电阻率低，增加在重放声音时的音色。

3.弱信号线它是指话筒到前置放大器之间或者数字音源到解码器之间的连线，通常都是屏蔽线。

数码线就属于这类弱信号线。

三、优质线材的特点1.接触性和耐用性好。

接触性不佳，容易造成声音或图像信号劣质化甚至断讯。

我们在使用各种影音器材时，会因保养、变更摆放位置、换机等不同原因，将线材多次拆下和插上，一条质优的线材不会因为多次的插拔而出现接触不良的现象。

2.极低的传输损耗、良好的屏蔽性能。

好的线材本身的阻抗和容抗要与器材间形成良好的匹配，使信号得以百分百的传送。

其终极目标是将信号真实完整无缺地传输，不因线材本身材质和结构造成信号损耗或出现失真等。

四、合适的线材长度1.喇叭线长度选2m~2.5m为宜，这与实用的长度较为接近，并留有一定的余地，如超过5m，会使音域变窄，音乐的余韵和力度有所下降，同时造成了不必要的浪费。

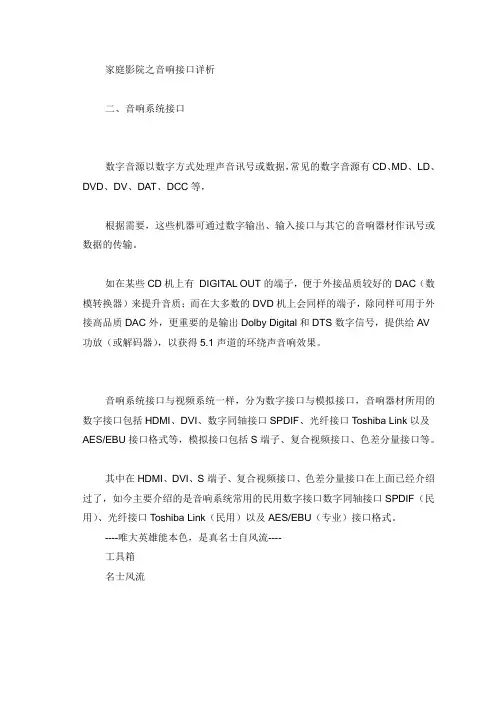

家庭影院之音响接口详析二、音响系统接口数字音源以数字方式处理声音讯号或数据，常见的数字音源有CD、MD、LD、DVD、DV、DAT、DCC等，根据需要，这些机器可通过数字输出、输入接口与其它的音响器材作讯号或数据的传输。

如在某些CD机上有DIGITAL OUT的端子，便于外接品质较好的DAC（数模转换器）来提升音质；而在大多数的DVD机上会同样的端子，除同样可用于外接高品质DAC外，更重要的是输出Dolby Digital和DTS数字信号，提供给AV 功放（或解码器），以获得5.1声道的环绕声音响效果。

音响系统接口与视频系统一样，分为数字接口与模拟接口，音响器材所用的数字接口包括HDMI、DVI、数字同轴接口SPDIF、光纤接口Toshiba Link以及AES/EBU接口格式等，模拟接口包括S端子、复合视频接口、色差分量接口等。

其中在HDMI、DVI、S端子、复合视频接口、色差分量接口在上面已经介绍过了，如今主要介绍的是音响系统常用的民用数字接口数字同轴接口SPDIF（民用）、光纤接口Toshiba Link（民用）以及AES/EBU（专业）接口格式。

----唯大英雄能本色，是真名士自风流----工具箱名士风流性别：男门派：江湖退隐论坛等级：黄金长老财富等级：稍有积蓄财宝箱：访问我的博客|相册|帖子汇总2楼2008-7-3 16:01:47个人资料短消息回复引用回复Re:家庭影院之音响接口详析1、光纤线TOSLINK光纤线TOSLINK全名Toshiba Link。

这是日本东芝公司较早开发并设定的技术标准，它是以Toshiba+link命名的，在播放器材的背板上有OPTICAL作标识，这就是光纤输出端子。

现在几乎所有的数字影音设备都具备这种格式的接头。

Toslink光纤曾大量应用在普通的中低档CD、LD、MD、DVD机及组合音响上。

Toslink使用光纤传送SPDIF讯号，分两种类型，一般家用的设备都是用标准的接头，而便携式的器材如CD随身听等，则是用与耳机接头差不多大小的迷你光纤接头mini-Toslink。

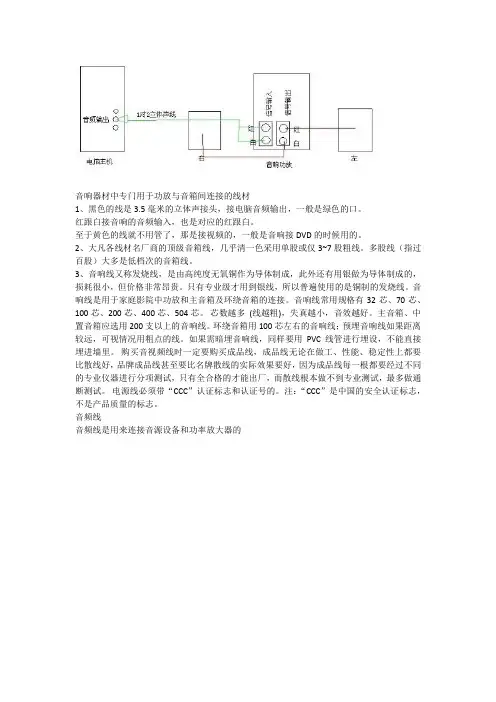

音响器材中专门用于功放与音箱间连接的线材
1、黑色的线是3.5毫米的立体声接头，接电脑音频输出，一般是绿色的口。

红跟白接音响的音频输入，也是对应的红跟白。

至于黄色的线就不用管了，那是接视频的，一般是音响接DVD的时候用的。

2、大凡各线材名厂商的顶级音箱线，几乎清一色采用单股或仅3~7股粗线。

多股线（指过百股）大多是低档次的音箱线。

3、音响线又称发烧线，是由高纯度无氧铜作为导体制成，此外还有用银做为导体制成的，损耗很小，但价格非常昂贵。

只有专业级才用到银线，所以普遍使用的是铜制的发烧线。

音响线是用于家庭影院中功放和主音箱及环绕音箱的连接。

音响线常用规格有32芯、70芯、100芯、200芯、400芯、504芯。

芯数越多(线越粗)，失真越小，音效越好。

主音箱、中置音箱应选用200支以上的音响线。

环绕音箱用100芯左右的音响线；预埋音响线如果距离较远，可视情况用粗点的线。

如果需暗埋音响线，同样要用PVC线管进行埋设，不能直接埋进墙里。

购买音视频线时一定要购买成品线，成品线无论在做工、性能、稳定性上都要比散线好，品牌成品线甚至要比名牌散线的实际效果要好，因为成品线每一根都要经过不同的专业仪器进行分项测试，只有全合格的才能出厂，而散线根本做不到专业测试，最多做通断测试。

电源线必须带“CCC”认证标志和认证号的。

注：“CCC”是中国的安全认证标志，不是产品质量的标志。

音频线
音频线是用来连接音源设备和功率放大器的。

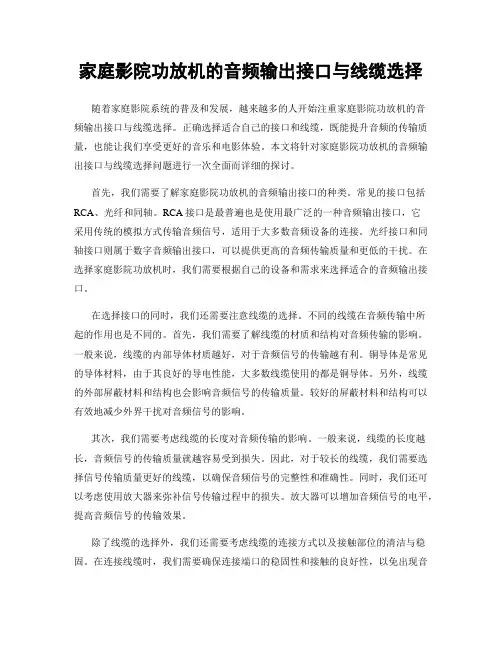

家庭影院功放机的音频输出接口与线缆选择随着家庭影院系统的普及和发展，越来越多的人开始注重家庭影院功放机的音频输出接口与线缆选择。

正确选择适合自己的接口和线缆，既能提升音频的传输质量，也能让我们享受更好的音乐和电影体验。

本文将针对家庭影院功放机的音频输出接口与线缆选择问题进行一次全面而详细的探讨。

首先，我们需要了解家庭影院功放机的音频输出接口的种类。

常见的接口包括RCA、光纤和同轴。

RCA接口是最普遍也是使用最广泛的一种音频输出接口，它采用传统的模拟方式传输音频信号，适用于大多数音频设备的连接。

光纤接口和同轴接口则属于数字音频输出接口，可以提供更高的音频传输质量和更低的干扰。

在选择家庭影院功放机时，我们需要根据自己的设备和需求来选择适合的音频输出接口。

在选择接口的同时，我们还需要注意线缆的选择。

不同的线缆在音频传输中所起的作用也是不同的。

首先，我们需要了解线缆的材质和结构对音频传输的影响。

一般来说，线缆的内部导体材质越好，对于音频信号的传输越有利。

铜导体是常见的导体材料，由于其良好的导电性能，大多数线缆使用的都是铜导体。

另外，线缆的外部屏蔽材料和结构也会影响音频信号的传输质量。

较好的屏蔽材料和结构可以有效地减少外界干扰对音频信号的影响。

其次，我们需要考虑线缆的长度对音频传输的影响。

一般来说，线缆的长度越长，音频信号的传输质量就越容易受到损失。

因此，对于较长的线缆，我们需要选择信号传输质量更好的线缆，以确保音频信号的完整性和准确性。

同时，我们还可以考虑使用放大器来弥补信号传输过程中的损失。

放大器可以增加音频信号的电平，提高音频信号的传输效果。

除了线缆的选择外，我们还需要考虑线缆的连接方式以及接触部位的清洁与稳固。

在连接线缆时，我们需要确保连接端口的稳固性和接触的良好性，以免出现音频信号传输不稳定或断开的情况。

此外，我们还需要定期清洗连接端口和线缆的接触部位，以防止灰尘和氧化物的积累影响音频信号的传输质量。

音箱的音频输入接口介绍音箱作为一种音频设备，其音频输入接口的类型和功能直接影响着音箱的使用和适配性。

在本文中，将介绍常见的音箱音频输入接口，并详细解释其特点和用途。

1. 耳机接口（3.5mm）耳机接口是目前最常见的音箱音频输入接口之一，也是最常用的接口之一。

这种接口在电脑、手机、平板电脑等设备上广泛存在。

它的特点是方便携带、使用灵活，并且与主流设备兼容性高。

用户只需使用3.5mm转接线，即可将这些设备与音箱连接起来，享受高质量的音频体验。

然而，需要注意的是耳机接口的音质相对较低，适合一般的音乐播放和日常使用。

2. USB接口USB接口是另一种常见的音箱音频输入接口。

与耳机接口相比，USB接口的优势在于传输稳定、音质较高，并且支持更多的功能，如音箱控制、电源供给等。

使用USB接口连接音箱的好处是信号传输不受干扰，音质更加纯净。

此外，USB接口还可以与电脑、电视等多种设备兼容，方便扩展和使用。

3. 蓝牙接口蓝牙接口是近年来流行起来的一种无线音箱音频输入接口。

通过蓝牙技术，用户可以将手机、平板电脑等设备与音箱实现无线连接，方便地进行音频传输。

蓝牙接口的优点在于避免了线缆的繁琐连接，使用更加便捷。

同时，蓝牙接口支持较长的传输距离，用户可以在一定范围内自由移动。

然而，需要注意的是，蓝牙接口有时会存在一定的音质损失和延迟，对于追求高品质音效的用户可能会有所不满。

4. 光纤接口光纤接口是一种数字音频输入接口，也被称为Toslink接口。

这种接口通过光纤传输音频信号，有效地避免了电磁干扰，提供了更加稳定、清晰的音质。

光纤接口广泛应用于家庭影院系统和高端音响设备中，在要求更高音质的场景下更常见。

此外，光纤接口还支持多声道音频传输，让用户可以享受到环绕立体声的音效效果。

5. HDMI接口HDMI接口是一种高清晰度多媒体接口，广泛应用于连接音视频设备的领域。

HDMI接口具备音频传输功能，可以将音箱与电视、高清播放器等设备连接在一起。

音响设备常用线材详解接插头和音频线材有玄机音响是一种玄学，更是一种信仰，但其实连接音响设备的线材更加“玄幻”，而一根完整的线材是由接插头和线组成的。

一套音响设备不论是专业级还是民用级，都需要各种音响线材连接方可使用，下面对常用的插头和线材进行一些介绍。

1、常用音视频设备的连接插头在一个音视频工程中设备的输出、输入信号种类可分为音频信号和视频信号(本次只作简单介绍);音频信号根据阻抗的不同大致可分为平衡信号和非平衡信号(音源设备如DVD 播放机 / 卡座 / CD播放机及的输出多为非平衡信号)。

因此，连接插头也有平衡和非平衡之分，平衡插头为三芯结构，非平衡插头为二芯结构。

音频插头中还有一种功放与音箱连接用的专用插头，这种插头常见的为四芯结构(也有二芯、八芯)又因为是瑞士NEUTRIK(纽垂克)公司发明，因此又称“NEUTRIK(纽垂克)插头”或“四芯(二芯、八芯)音箱插头”。

1.1、常用的平衡信号插头：A、卡侬插头(XLR)：卡侬头分为卡侬公头(XLR Male)和卡侬母头(XLR Female)。

卡侬头公、母的辨别很简单，带“针”的为“公头”，带“孔”的为“母头”。

很多音响设备的输入、输出端口为卡侬接口，同样带“针”的接口为“公座”，带“孔”的接口为“母座”。

B、大三芯插头或6.3mm三芯插头(PhoneJack Balance)：1.2、常用的非平衡信号插头：A、大二芯插头(PhoneJack Unbalance )B、莲花插头(RCA)C、小三芯插头或3.5mm三芯插头小三芯插头外观与大三芯插头类似只是体积要比大三芯小。

小三芯插头为三芯，前面说过三芯为平衡信号插头，但在通常的音响工程中小三芯插头多用于电脑及便携式音源(便携CD / MP3等)的音频信号输出用，因此将小三芯插头归入非平衡信号插头之列。

1.3、 Neutrik(纽垂克)音箱插头(Speakon)：Neutrik插头常用的为四芯的，也二芯、八芯音箱插头，他们外观基本相同，只有尺寸大小的差异。

专业音响系统的连接线和接插件介绍一、各种线材1.专业音频线：现在音频线有两芯、三芯、四芯、五芯等，这种线由于屏蔽效果好，可以用来传输高质量的音频信号；现在较专业的话筒一般使用三芯以上的线材，这种线材抗干扰能力强，可以做远距离传送。

当然这种线材也可以传送其它信号，如传送电脑灯的DMX512控制信号。

2.同轴电缆线：一般用在视频方面，也有一些音频线，由于这种线材抗干扰能力较差，再加上设计时就不是主要用来传输音频信号的因此不适合做长距离的音频信号传输。

3.集中式电缆线∶就是多条讯号线包裹在同一个保护管内，一般是连接系统内部使用，以减少独立线材的数量。

现在也用在诸如电视转播车、地下预埋和其它特殊方面。

这种线一般是有专业厂家加工好的质量上较有保障。

4.光纤：许多 CD或 MD等录放音器材上常使用的传输线材，传送的数码信号。

随着数字化的普及，今后光纤在音响系统里的运用会越来越多.5.MIDI线∶通常为五芯线，传送有关 MIDI信息，现在大多数使用在键盘、效果器等设备上。

6.还有一些特殊的线材，比方电脑点歌系统里原来用来连接网络的多芯网线现在也可以用来传送音视频，实现电脑自动点播功能。

二、专业音响各种接插件：1.XLR∶俗称卡侬接头（Cannon此种接头是由三个接点所组成，分别为1--Ground接地；卡侬插头有公插与母插之分，插座也同样有公插座与母插座之分。

公插的接点是插针，而母插的接点是插孔。

依照国际上通用的惯例，以公插头或插座作信号的输入端；以母插头、插座作为信号的输出端。

2.RCA ∶在中国一般俗称莲花头(因某些型式的RCA 接头外观看似莲花瓣)此种接头是由两个接点所组成，分别为热端(+级)冷端接地（-级）其使用同轴电缆连接，当然也可以使用多芯音频线，常使用在一般家用音响器材上。

因其长度在3.5厘米左右，所以通常我又叫它3.5cm插头。

3.PS∶一般叫立体声接头，由三个接点所组成，分别为：头端(+级)环端(-级)接地(Ground使用在小型耳机上的长度在3.5厘米左右，但最多还是使用在专业音响当中，其长度为：6.35厘米，目前专业调音台的高阻输入和拔出插出插口大都使用这种插头，其它音响设备也大都采用了此端口。

常见的十种音响线材在专业音响系统中，人们的视线通常集中在主要设备上，不过当音响系统发生故障的时候，出问题的往往都是线材，比如插头接触不良……在音响系统中，线材的作用是不容忽视的。

下面列出常见的十种音响线材，你认识多少呢？1、ADATADAT是常见的光纤接口， 全名是 Alesis Digital Audio 的缩写，是由 Alesis 公司开发出来的一个光纤传导线，比较常见的使用方式是用于 A 录音接口和另一台 B录音接口的传输，例如一款8轨有配置ADAT的录音接口，可以藉由 ADAT 再去接上一台8轨的麦克风前级，这样就可以升级成16轨啦!2、Fire-WireFire-Wire 又别名火线，也有 IEEE 1394 的称呼，其实都是在讲同一种东西，是由APPLE 苹果公司开发出来的规格，Fire-Wire 早期力抗USB想要成为全世界的通用规格，可惜在规格大战中败阵下来，并在2008年APPLE 已宣布不再开发。

早期的录音接口多半是Fire-Wire规格和USB规格分庭抗礼，但是随着USB3.0的通用以及逐渐消失的 Fire-Wire，现在已少有 Fire-Wire 火线规格的录音接口了。

3、USBUSB 全名是 Universal Serial Bus，是联机计算机系统与外部装置的一种串行端口总线标准，图片上看到的是USB2.0及之前的TYPE-B样式，新款USB3.0的TYPE-B已经不同样子，用于连接设备端，像是录音接口、主控键盘。

4、S/PDIFS/PDIF 由 Sony 和 Philips 一起制定，全名是 Sony/Philips Digital Interface Format，是一种数字传输接口，可使用光纤或同轴电缆输出，把音讯输出至译码器上，能保持高保真度的输出结果。

广泛应用在DTS和杜比数位上。

5、XLR(Canon)XLR，俗称Cannon 头，常使用在麦克风、录音器材上，若是平衡式信号传输或使用电容式麦克风，一定要使用 XLR 规格的麦克风才能完成通电。

七.列出常见的音响录音用线缆以及它们各自的主要用途。

音响录音用线缆会用到许多种类：电源线、电话线、多芯电缆、MIDI线、音箱线、USB线（通用串行总线）、火线用连线、S/PDIF（索尼/飞利浦数字连接口）线、TDIF（Tascam数字音频连接）线、ALesis光缆、吉他线以及塞孔盘线等。

1.电源线连接交流电源的延长线或是设备上的电源线，都是由三股大容量导线外包一层绝缘护套制成的。

导线的线径要粗到足以流过所需的交流电而不致过热。

2.话筒线专业话筒线使用平衡线缆。

通常是两芯或三芯屏蔽线。

它用两根导线运送信号，外包一层圆柱面金属编织线或叫屏蔽线，用于减少交流哼声的话筒信号拾取。

话筒线的两端分别是XLR卡侬公头和母头。

话筒线的发布电容、绝缘材料的介质耗损以及芯线等质量要求比线路用线缆要高得多，芯线通常用高纯度的无氧铜材料，最近也有使用单晶铜作为更高质量的芯线使用。

平衡用话筒线一般在使用50米长度以内时不致于引入交流声。

不平衡话筒线的的使用长度一般不能超过10米，否则会引入交流电或干燥声。

3.多芯电缆一种两端接有可以连接电缆盒的多芯插头或一端接有许多话筒插头的多芯电缆。

所以话筒线集中在较粗的多芯电缆内。

多芯电缆内包含的话筒线可以有8、12、16、或24路。

如果用较长的话筒线接到音响录音设备上去的话，那么多芯电缆就特别方便。

经常在实况录音或现场扩声使用。

4.MIDI线在一根两芯屏蔽线两端接有5针的DIN（德国工业标准）插头。

MIDI线可以从MIDI OUT连接到MIDI IN,或从MIDI THRU接到MIDI IN。

5.音箱线用于功放至音箱之间的连接。

音箱线通常是一种透明（平行线）。

为避免损耗功率，音箱线应该尽可能的短，并要有足够的线号（12号与16号线之间）。

12号线比14号线要粗，14号线比16号线要粗。

B线（通用串行总线）、火线连线用于将音频接口那样的外围设备连接到计算机上的线缆。

USB线或火线端口上的数据在单条线缆上把数字音频发送到计算机上。

《音视频系统》常用的连接头及线材介绍
-----编辑整理：陈冲、音视频接插件类:
说期’左’母头，右’公头，常
用于专业功放、ill音台*音颇处
理器、效果器等设备之间的连接J
说明「常用于专业音箱与专业功
放之间的逹接；
说明「常用于调音台与效果劈之间
的连接；
说明I常用于话简与调音台暮设
备之何的连接『
卡侬接头专业音箱接头6.35mm接头（立体声） 6.35mm接头（单声道）
■3.5mm 接头（立体声）
A
说朗’常用于便携式设备、 休话简尊设备,
、音视频连接线类:
3.5mm 转双莲花2RCA 音频线 2RCA 莲花转2RCA 莲花音频线
3.5m m 接头（单声道）
说明*常用于便携式设备、耳机 第设备
■香蕉接头
说明*常用于专业音«N 家用誉 辅、Hi-Fi 音输尊设备的连接’
RCA 莲花接头
说明’常用于州设备.合并式功 放、前置放大&4的謝熟
RCA莲花转RCA莲花同轴数字音频线光纤数字音频连接线
HDMI高清音视频线Y、Pb Pr数字色差分量视频线
DVI高清视频连接线VGA视频连接线AV音视频连接线音箱连接线（金银线）。
