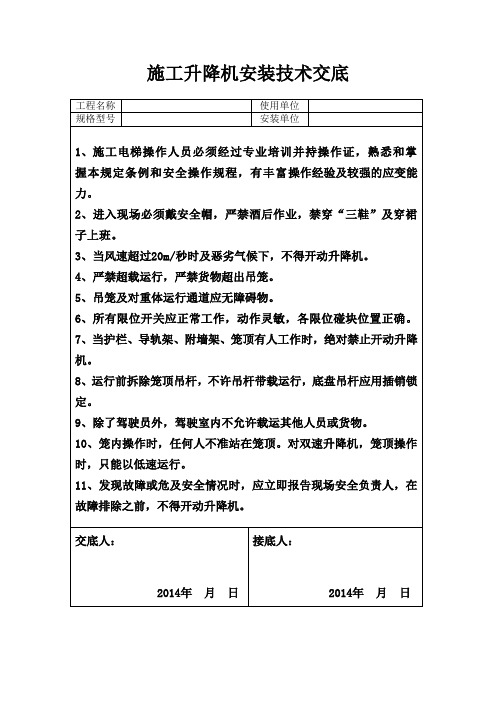

施工升降机安装技术交底
工程名称使用单位
规格型号安装单位
1、施工电梯操作人员必须经过专业培训并持操作证，熟悉和掌握本规定条例和安全操作规程，有丰富操作经验及较强的应变能力。
2、进入现场必须戴安全帽，严禁酒后作业，禁穿“三鞋”及穿裙子上班。
3、当风速超过20m/秒时及恶劣气候下，不得开动升降机。
4、严禁超载运行，严禁货物超出吊笼。
5、吊笼及对重体运行通道应无障碍物。
6、所有限位开关应正常工作，动作灵敏，各限位碰块位置正确。
7、当护栏、导轨架、附墙架、笼顶有人工作时，绝对禁止开动升降机。
8、运行前拆除笼顶吊杆，不许吊杆带载运行，底盘吊杆应用插销锁定。
9、除了驾驶员外，驾驶室内不允许载运其他人员或货物。
10、笼内操作时，任何人不准站在笼顶。
对双速升降机，笼顶操作时，只能以低速运行。
11、发现故障或危及安全情况时，应立即报告现场安全负责人，在故障排除之前，不得开动升降机。
交底人：
2014年月日接底人：
2014年月日。
施工升降机操作安全技术交底一、引言施工升降机是建筑施工中常用的垂直运输设备，其操作安全对于保障施工现场人员的生命安全以及工程的顺利进行至关重要。
本文旨在深入探讨施工升降机操作安全技术交底的重要性及其实施方法，以确保工程施工的安全。
二、施工升降机操作安全技术交底的意义1、提高操作人员的安全意识：通过安全技术交底，操作人员可以更加深入地理解施工升降机的操作规范和安全要求，从而提高自身的安全意识，减少操作中的失误。
2、预防安全事故的发生：正确的操作方式和安全意识能有效降低因操作不当导致的安全事故，保障施工现场人员的生命安全。
3、提高施工效率：通过保障施工升降机的正常运行，可以有效地提高工程的施工效率。
三、施工升降机操作安全技术交底的内容1、操作规程：交底应包括施工升降机的正确操作步骤、操作过程中的注意事项以及紧急情况下的应急处理措施。
2、安全防护措施：交底应明确使用施工升降机时需要采取的安全防护措施，如佩戴安全带、避免在吊笼内站立等。
3、维护保养知识：操作人员应了解施工升降机的日常维护保养方法，以确保设备的正常运转和延长其使用寿命。
4、应急预案：交底应包括针对可能出现的紧急情况的应急预案，如设备故障、人员受伤等，以确保在紧急情况下能够迅速采取有效措施。
四、实施施工升降机操作安全技术交底的建议1、定期培训：应定期对操作人员进行培训，确保他们熟练掌握施工升降机的操作安全技术。
2、考核合格后上岗：所有操作人员应在经过考核并取得合格证书后才能上岗操作施工升降机。
3、定期复训：由于操作技术的不断更新和设备的不断升级，应定期对操作人员进行复训，以确保他们始终掌握最新的操作技术和安全要求。
4、实施监督：施工现场应设立监督机制，对施工升降机的操作进行监督，发现违规行为及时纠正，确保操作安全技术的有效执行。
5、建立奖惩制度：对于严格遵守操作安全技术的员工，应给予一定的物质奖励或荣誉表彰，以提高员工的积极性和参与度；对于违反操作安全技术的员工，应进行相应的惩罚，以起到警示作用。
施工升降机安装安全技术交底一、前言随着城市化进程的不断推进，越来越多的高楼大厦、桥梁等建筑物的兴建，使得施工升降机的需求量越来越大。
然而，施工升降机的安装和使用，涉及到众多的安全问题，其中一个重要环节就是安装前的技术交底。
本文将从施工升降机安装前的安全技术交底入手，介绍该环节需要注意的事项，以确保升降机的稳定运行和工作人员的安全。
二、施工升降机安装前的准备工作在施工升降机的安装前，我们需要准备一系列的工作，以确保安装过程中的安全性。
主要包括：1.确定施工升降机类型和规格在开始安装施工升降机之前，需要确认升降机的类型和规格是否与工地实际需要相符。
同时，还需要考虑具体使用环境以及使用频率等因素。
2.检查相关证件和文件项目单位需要提供机电安全监督行政部门以及施工升降机制造商的产品合格证、安装调试维修单位的资质证书、机电设备安装专业施工企业的安全生产许可证和施工升降机首次安装作业申请等文件，并向机电安全监督行政部门报备。
3.准备施工升降机安装的场地在施工升降机的安装前，需要清理安装场地，确保其符合升降机的安装要求。
场地的准备工作包括安装车道的铺设、固定升降机设备的基础、设置传感器与限位器等。
三、施工升降机安装时需要注意的事项在施工升降机的安装时，需要注意以下几个方面的问题，以确保施工升降机能够正常地运行，并且保证工作人员的安全。
1.升降机的安装位置施工升降机的安装位置应具备足够的空间，防止机身与周边建筑物、设施、人员等发生碰撞。
同时，也需要考虑通风、采光等因素。
2.升降机的固定在升降机安装完成后，必须对其进行稳固的固定，避免因为施工工地的地基条件不同，而导致升降机出现倾斜、颠簸等情况。
升降机的固定主要采用膨胀螺栓和角铁固定方法，可以确保升降机的稳定性。
3.升降机的电气安装施工升降机的电气安装必须符合国家电气规范和标准，需要保证设备电气线路的安全性、稳定性和可靠性。
在电气安装过程中，需要注意接线方式、电气设备的安装位置、导线的加固等问题。
一、交底时间：年月日二、交底地点：（具体施工地点）三、交底内容：一、施工作业特点和危险源：1. 升降机安装作业涉及高空作业、起重作业、电气作业等多个环节，存在以下潜在危险源：（1）高处坠落：在安装过程中，作业人员可能因操作不当或安全措施不到位导致坠落。
（2）物体打击：安装过程中，可能发生物体坠落、碰撞等事故。
（3）机械伤害：操作机械设备时，可能因设备故障或操作不当导致机械伤害。
（4）电气伤害：电气设备操作过程中，可能因电气设备故障或操作不当导致触电事故。
二、对危险源的具体控制措施和应注意的安全事项：1. 个人防护：（1）进入施工现场必须佩戴安全帽，扣好帽带；（2）高处作业必须系好安全带；（3）穿防滑鞋，禁止穿拖鞋、赤脚等进入施工现场；（4）严禁酒后作业。
2. 施工现场管理：（1）施工升降机安装作业范围应设置警戒线及明显的警示标志，非作业人员不得进入警戒范围；（2）任何人不得在悬吊物下方行走或停留；（3）作业人员应佩戴安全防护用品，高处作业人员应系安全带，穿防滑鞋；（4）作业人员严禁酒后作业。
3. 作业操作：（1）严格遵守安装方案及相关要求，安装作业中应统一指挥，明确分工；（2）危险部位安装时应采取可靠的防护措施；（3）当指挥信号传递困难时，应使用对讲机等通信工具进行指挥；（4）遇大雨、大雪、大雾或风速大于13m/s等恶劣天气时，应停止安装作业；（5）电气设备安装应按施工升降机使用说明书的规定进行。
4. 人员培训与考核：（1）安装单位的专业技术人员、专职安全生产管理人员应进行现场监督；（2）作业人员必须接受安全技术交底后方可进行施工升降机安装作业；（3）作业人员应持证上岗，严禁无证操作。
三、应急处置措施：1. 发生高处坠落事故时，应立即停止作业，组织救援，并报告相关部门；2. 发生物体打击事故时，应立即停止作业，隔离现场，报告相关部门；3. 发生机械伤害事故时，应立即停止作业，隔离现场，报告相关部门；4. 发生电气伤害事故时，应立即切断电源，进行现场急救，并报告相关部门。
一、交底目的为确保升降机安装过程中的安全，预防事故发生，特制定本安全技术交底。
二、交底对象1. 升降机安装工程负责人2. 安装施工人员3. 质量监督人员三、交底内容1. 升降机安装前的准备工作（1）安装前，施工人员需对升降机进行全面检查，确保设备完好无损。
（2）对安装场地进行清理，确保场地平整、无障碍物。
（3）准备好安装所需工具、材料及设备，如：吊车、电焊机、螺丝刀、扳手、水平尺、线锤等。
2. 升降机安装过程中的安全注意事项（1）施工人员必须穿戴好安全帽、安全带、防护眼镜等个人防护用品。
（2）高空作业时，必须使用安全带，确保自身安全。
（3）在安装过程中，严禁酒后作业、疲劳作业，确保操作人员精力充沛。
（4）安装升降机时，应严格按照说明书及施工图纸进行操作，不得擅自改动。
（5）在安装过程中，注意观察设备运行情况，发现问题及时处理。
（6）安装过程中，禁止无关人员进入施工现场。
3. 升降机安装后的验收及试运行（1）安装完成后，由质量监督人员对安装质量进行验收。
（2）验收合格后，进行试运行，确保升降机运行平稳、可靠。
（3）试运行过程中，注意观察设备运行情况，发现问题及时处理。
4. 升降机安装后的安全管理制度（1）制定升降机操作规程，明确操作人员职责。
（2）加强升降机日常保养、维护，确保设备安全运行。
（3）定期对升降机进行检查、试验，发现问题及时整改。
（4）对操作人员进行安全教育培训，提高安全意识。
四、交底要求1. 施工人员应认真听取交底内容，确保掌握安全操作技能。
2. 安装过程中，严格执行安全技术措施，确保人身及设备安全。
3. 遇到问题，及时向上级汇报，共同解决。
4. 安装完成后，做好各项记录，为日后维护、保养提供依据。
五、附则1. 本交底自发布之日起实施。
2. 如有未尽事宜，可根据实际情况予以补充、修改。
3. 本交底由安装工程负责人负责解释。
注：本模板仅供参考，具体交底内容可根据实际情况进行调整。
施工升降机安装安全技术交底1. 背景施工升降机是建筑施工过程中常用的设备，它能够提供高效、安全的上下高度作业。
然而，由于其特殊性质，施工升降机的安装和使用过程中存在一定的安全风险。
因此，为了确保施工升降机的安全运行，进行安全技术交底是非常必要的。
2. 目的本安全技术交底旨在向施工人员传达施工升降机的安装安全要求和操作规范，增强施工人员对施工升降机安全的认识和重视，以确保施工升降机的安全使用。
3. 安装安全要求- 仅由经过培训和持有合法证书的人员参与施工升降机的安装工作。
- 安装过程中，必须按照施工升降机的技术规范和说明书进行操作，严禁任意增减或改动构件。
- 所有安装过程必须符合国家和地方相关法规的要求，特别注意消防安全和用电安全。
- 安装完成后，必须进行必要的检查和测试，并确保施工升降机各项功能正常运行。
4. 操作规范- 操作人员必须经过专门的培训，并持有合法的操作证书。
- 操作人员必须定期检查施工升降机的各项安全装置，确保其可靠性和有效性。
- 在使用施工升降机时，严禁超载和超速操作，确保施工升降机的稳定性和安全性。
- 操作人员必须严格按照施工升降机的使用说明书进行操作，不得使用于规定的场景和条件之外。
5. 安全意识- 所有参与施工升降机安装和使用的人员必须时刻保持警觉，注意安全风险和潜在危险。
- 遇到任何安全问题或异常情况，必须立即报告主管，并采取适当的措施进行处理。
- 安全是施工升降机使用的首要考虑，任何为了提高效率而牺牲安全的行为是不可接受的。
6. 维护与检修- 施工升降机必须定期进行维护和检修，确保其各项功能正常运行。
- 维护和检修必须由专业人员进行，并记录相关的维护和检修情况。
- 如发现施工升降机存在安全隐患或故障，必须立即停止使用，并通知相关部门安排及时修复和处理。
7. 督导和管理- 施工升降机的安装和使用过程应受到专业人员的督导和管理。
- 经常进行安全巡查，及时发现和纠正施工升降机安全方面的问题。
施工升降机安装拆卸安全技术交底一、引言在现代建筑施工中，施工升降机广泛应用于高层建筑的施工过程中，它具有提升和运送人员、设备和材料的功能，是保障施工进度和工人安全的重要工具。
然而，由于施工升降机的复杂性和高风险性，必须严格遵守安全操作规程，以确保人员的安全和机器的正常运行。
在本文中，将对施工升降机的安装拆卸过程进行技术交底，旨在提醒操作人员注意安全事项，避免事故发生。
二、施工升降机的安装1. 施工升降机的选材和质量控制在安装施工升降机之前，首先要选择符合国家标准的优质材料，并进行严格的质量控制。
特别是升降机的钢丝绳、电动机、控制系统等关键部件，一定要保证其质量可靠，以确保使用安全。
2. 安全检查在安装施工升降机之前，必须进行全面的安全检查。
包括检查电气系统、液压系统、机械设备等各个方面，确保所有部件都符合安全要求，并进行相应的维护和保养。
3. 安装程序安装施工升降机时，需要根据制造商提供的说明书和相关标准进行操作。
首先，确定安装的位置，并确保设备固定稳定。
然后，安装好电气系统、液压系统和机械设备，并连接所有关键部件。
最后，根据要求进行功能测试和调整，确保升降机能够正常运行。
三、施工升降机的拆卸1. 提前计划在进行施工升降机的拆卸前，必须制定详细的拆卸计划，并明确责任人。
计划中应包括拆卸的具体步骤、所需的材料和工具、拆卸顺序等内容。
2. 安全区域设立在开始拆卸施工升降机之前，必须设置安全防护区域，并设置明显的警示标志，以警告周围人员。
同时，需要确定拆卸过程中的安全通道，保障人员撤离的畅通。
3. 拆卸操作拆卸施工升降机时，必须按照制定的计划进行操作。
首先，切断升降机的电源和动力源，并进行相应的宣告。
然后，按照拆卸计划逐步拆卸各个部件，注意不要操作不当导致事故发生。
最后，对拆卸下来的部件进行妥善保管，以备日后使用或维修。
四、安全注意事项1. 装卸工必须经过专业培训，持有上岗证，并严格按照操作规程进行操作。
施工升降机安装安全技术交底施工升降机安装安全技术交底：一、施工升降机的基本知识和使用方法：1. 安全意识：严格遵守施工升降机操作规程和安全操作要求，认真履行安全职责，确保操作人员的人身安全。
2. 工作原理：了解施工升降机的组成结构、运行原理和主要部件的功能，确保正确操作和维护。
3. 使用方法：正确掌握施工升降机的操作方法和使用技巧，熟悉控制器的功能和操作界面。
二、施工升降机的安全检查和维护：1. 日常检查：每天使用前对施工升降机进行全面检查，包括主机、制动与安全装置、防坠器及限位器、钢丝绳和悬挂装置等。
2. 定期维护：按照设备制造商的要求进行定期检修、保养和更换零部件，确保施工升降机的正常运行。
3. 异常处理：一旦发现施工升降机有异常情况，如异响、抖动、速度变慢等，应及时停机检修，排除故障。
三、施工升降机的安全操作规程：1. 操作人员：只有经过专业培训并获得证书的人员，才能操作施工升降机。
2. 装载限制：严格按照设计载重进行装载，禁止超载操作，确保升降机的稳定性和安全性。
3. 固定安全：在使用施工升降机期间，确保其固定牢固，防止晃动和倾斜。
4. 载人要求：严禁非操作人员乘坐施工升降机，仅限操作人员在指定位置上进行工作。
5. 门的使用：保持升降机的门完好无损，正确使用门锁，防止门突然打开。
四、施工升降机的应急措施：1. 紧急停机：在发生紧急情况时，必须立即按下停机按钮，切断升降机的电源，确保人员的安全。
2. 事故报警：在事故发生时，应立即拨打事故报警电话，并向相关人员报告事故情况，及时救援伤员。
3. 疏散逃生：在紧急情况下，操作人员应向乘客指示正确的疏散和逃生方法，确保人员安全地离开升降机。
五、施工升降机的安全注意事项：1. 遵守操作规程：严格按照操作规程操作施工升降机，切勿违反规定进行操作，以免造成事故。
2. 防止碰撞：在使用施工升降机时，应注意避免与其他设备、建筑物、人员等发生碰撞，确保周围安全。
施工升降机安装技术交底9篇【第1篇】施工升降机安装:安全技术交底1.起重机械的安装作业必须由有经上级行政主管部门颁发的安装许可资格证的队伍负责,作业人员须经有关行政主管部门培训,取得特种作业证,并持证上岗。
2.进入施工现场必须戴好安全帽,穿工作鞋。
高空作业必须正确使用安全带,并遵守现场各项安全文明规定。
3.必须了解并严格按说明书所规定的安装程序进行作业,严禁对产品说明书中规定的安装程序和安装附着方案要求做任何改动。
4.必须了解熟知各连接部件的联接形式与联接尺寸、规定及要求。
5.各部件的安装联接必须严格按说明书的规定,安装齐全,固定可靠,并在安装后进行全面检查。
6.高处作业人员所用的工具必须装袋随身携带。
需要他人传递工具时,不得抛掷。
7.严禁作业人员酒后从事施工电梯安装工作。
8.安装完成后必须检查各部件安装无误、牢固,吊笼与导轨架配合间隙经调整并检查合格方可运行试验。
9.调试后各工作机构正常工作,各安全装置均灵敏有效,制动器灵活有效,安全限速是否在使用有效期限,坠落试验的制停距离必须符合要求。
10.加节附着过程,如遇大风雨天气(6级以上大风)必须停止作业。
11.导轨架顶端自由高度与导轨架附着距离必须符合说明书规定和安装方案书要求。
12.导轨架安装时,应用经纬仪对升降机在两个方向进行测量、校准,其垂直度允许偏差为其高度的5/10000。
13.钢丝绳端部用3个以上u型卡紧固,绳卡间距大于16d。
绳头距最后一绳卡的长度应≥40mm,并采用钢丝捆扎。
绳卡滑鞍放在钢丝绳工作受力的一侧,u型螺栓扣在钢丝绳的尾端,不得正反交错设置绳卡。
钢丝绳受力前固定绳卡,受力后再度紧固。
14.安装调试后,必须按规定全面进行自检,并由主管部门检验合格后方可交付使用。
【第2篇】施工升降机安装施工安全技术交底（一）安装安全须知在安装施工升降机时，除要遵循从事一般特种安装作业的安全规程外，还应达到以下的基本要求：1、参与安装与拆卸人员必须熟悉升降机的性能、结构特点并有熟练的操作技术和排队故障的能力。
2、作业人员不得有心脏病、高血压、癫痫等不能从事高空作业的疾病。
并且必须持证上岗。
3、安装过程中，必须由专人负责，统一指挥。
4、安装工地周围加设防护棚、围栏，设警戒监护及警示牌。
5、施工升降机的砼基础必须达到所规定的龄期和强度。
6、每个吊笼顶平台作业人数不得超过2人，配备工具的重量不超过650kg（即三个标准节）。
7、吊杆额定起重量为200kg，不允许超载，并且只允许用来安装或拆卸升降机零部件，不得作其它用途。
8、遇有雨、雾及风速超过13m/s的恶劣天气不得进行安装和拆卸作业。
9、施工现场供电源三传动不小于80kw，二传动不小于50kw。
10、电源配备一个专供升降机的电源箱，两个吊笼由一开关控制，供电熔断器的电源为额定电流的两倍。
（二）施工升降机的基础本工程实际上需要的导架高度为27米(18个标准节)，施工升降机的基础按照施工升降机使用说明书要求的设置。
（三）施工升降机安装主要步骤：1、把基础表面打扫干净，去掉基础预留孔内的杂物和积水，将带有预埋螺杆的基础构架摆放到基础上面，使预埋螺杆自动沉入预留孔内，松开螺母，将基础构架吊开，将螺杆焊牢在基础内的钢筋上，并用200#混凝土将预留孔浇平。
2、将左吊笼与基础构架围栏和二节标准节一同安装在标准节上检查水平与附墙的距离。
3、按次序装上标准节，应把缓冲弹簧一同装上。
4、安装右吊笼，把吊笼上导向滚轮松开，电机制动器松闸，用起重设备将吊安装位置，使传动板上的小齿轮与标准节上的齿条啮合，导向滚轮抱住标准节上的主弦杆，慢慢将吊笼放下。
就位后，重新安装好导向滚轮，通过导向滚轮的偏心轴调整导向滚轮与主弦杆间隙为0.4~0.6㎜, 然后，调整传动板背面的两个背轮，使之与齿条背面接触。
并使小齿轮与齿条的侧隙0.2~0.5㎜，接触斑点沿齿高应≥40%，沿齿长应≥50%。
5、吊笼在标准节上安装调整好后，重新使电机制动器合闸。
6、安装电缆框在两吊笼之间或两侧，注意要把电缆从框底拉出2m左右。
然后，用螺栓将电缆框固定好。
7、接通好升降机的电气线路，检查各功能是否正常。
如果发现升降机的运动方向与操作开关指示的方向不同的话，可切断主电源，调换两根电缆的联接即可。
8、装好导轨架上的限位撞块，使吊笼内的限位开关及总极限开关能起作用（可通过撬动进行检查）。
9、导向滚轮．齿轮．齿条．背轮．门等处应按相关要求进行润滑。
（四）施工升降机导轨架的加高1、随着建筑物的增高，导轨架需要通过增加标准节来加高，加高过程中，应注意以下几点：（1）标准节应贮存在靠近安装现场的干燥处。
（2）加高导轨架时，附墙架、电缆导向架、过道竖杆、对重钢丝绳、电缆等都要相应加高。
（3）升降机运行时，应注意头部不要伸出吊笼顶部围栏外，以免碰伤。
（4）加高时，应在吊笼顶部操作，笼顶纵盒上的“加节/运行”开关应应拧到“加节”位置，吊笼顶部只能同时装载相当于三节标准节和三个人的重量。
2、导轨架加高的方法和步骤如下：（1）将笼顶操纵盒上的“加节/运行”开关拧到“加节”位置，装上吊笼顶上的安全围栏和吊杆。
（2）用吊杆（或吊车）吊三节标准节到吊笼顶上。
（3）把吊笼尽可能开到靠近导轨架的顶部，拆下导轨架顶部的限位撞块，以及导轨架顶部的橡胶套。
注意：吊笼开动时，标准节不要悬吊在空中。
（4）吊起一节标准节，在接头外表面，齿条联接销上涂抹2号锂基润滑脂。
（5）把标准节安放到导轨架顶部，上好螺栓，松开吊钩，吊笼下行到一适当位置，用350·m的力矩拧紧标准节联接螺栓。
重复上述工作，直到所需高度。
（6）安装标准节的同时，应相应地安装电缆导向架、附墙架及电缆滑车导轨等。
（7）安装完毕，套上橡胶套，并重新安装好限位撞块，用经纬仪检查导轨架对底坐平面的垂直度，导轨架管臂对底坐平面的垂直偏差不得大于下表的规定：（8）当升降机安装到一定高度时，应进行坠落试验。
【第3篇】施工升降机安装:技术交底分项工程技术交底卡编号项目名称及编码星海湾金融商务区*h-2-b地块项目第1页共8页楼栋号地下室分项工程名称施工升降机安装工程量劳务公司大连富堃建设劳务有限公司负责人蒋世峰交底内容1、作业时间安排3月下旬2、材料、机械施工升降机型号sc200/200g,吊笼净空尺寸3.20m×1.50m×2.70m,标准节0.8m×0.8m×1.508m,人货电梯安装高度约为220m,每只吊笼额定载重量2000kg。
3、操作工艺3.1安装流程前期准备工作(专用电箱、吊索具等)→浇捣砼基础→底架定位调整→基础底座围栏及吊装安装→导轨架吊装(6节)→校正垂直度→二次浇捣砼→对重吊装→(头架吊装)→外电源接入控电箱→安装电缆桶及电缆导向装置→通电调试→导轨附着架的安装→吊装导轨架(3节)→机械间隙调整→升降机验收。
3.结构简介本机基础平台、基础围栏、导架与附架、吊笼、传动机构、电缆导线架、手动卷扬机、电气控制系统等组成。
1)施工电梯基础施工电梯基础《人货电梯平面布置图》见下图,电梯基础设置在地库地板上,在板上加固后再用c40浇筑承台基础,基础尺寸为4000×4000×500mm,配双层双向φ16@200钢筋网,预埋底架脚沟须与基础内钢筋扎成一体。
(具体定位详见后附图1)注:1、“a”为4000mm,“b”为4000mm;中心点预留1100mm*1100mm孔为二次浇注。
2)基础围栏主要有基础底架、门、接长墙板、侧墙板、后墙板、缓冲地簧等部件组成。
围栏门安装有电气、机械联锁装置,当吊笼在上方运行时锁住,基础围栏上的门就无法打开。
直至吊笼降至地面后,联锁装置才能解脱。
3)导架与附墙架导架由标准节连接而成。
标准节则由钢管和角钢组焊而成,管长为1508mm,主管直径76mm,壁厚4.5mm,材料为q235b 钢。
每一节标准节装有两根高精度齿条,标准节之间用机械性能为8.8级的高强度螺栓连接。
附墙架将导架与建筑物相连。
附墙架的一端与标准节的框架角铁用u型螺栓连接,另一端与埋入建筑物内的预埋件用螺栓连接。
导架的顶部和底部装有限位挡板。
4)吊笼吊笼内长3m、宽1.3m、高2.7m,四壁采用钢板网、铝板围成,吊笼顶板与地板均采用菱形花纹钢板,既不易打滑与腐烂,又能提高承载能力。
因吊笼顶板在架设和拆卸期间要充做工作平台,所以四周装有安全栏杆。
顶板开有活动门,安拆人员可由此爬到顶上作业。
5)传动机构该机构主要由二套电动机、涡轮箱、传动齿轮、压紧滚轮、安全防坠器安装在传动底版上。
传动底版上还装有上下限位开关和三相极限开关。
6)电缆导线架当升降机提升高度小于102m时,采用电缆桶结构。
电缆桶放置在基础围栏的两侧。
用u型电缆导线架能保证电缆顺利盘入电缆桶,防止电缆绕出桶外而破损或拉断。
7)手动卷扬机卷扬机最大起重量200kg。
使用时将手动卷扬机安装在吊笼上的插孔中,用以安装、拆卸标准节和升降机的其实部件;在升降机投入正常使用时,应将其卸下,以减少吊笼荷重。
8)电气控制系统电气控制系统由电气主控制箱、地面电源箱、操纵开关组成。
楼层安全防护门设置1)楼层卸料通道必须按照邻边防护规定设置防护栏杆,通道脚手板要铺平绑牢,保证运输作业的安全进行,楼层进料口设置安全防护门采用螺纹钢筋自制,四周边框为b14钢筋,内栅钢筋为b12@100,门的尺寸为1200mm×1800mm,焊接后刷防锈漆红白相间。
2)使用安全措施:①在电梯未到达所需楼层时,不得开启安全防护门,开启时用力要适中,不得使用工具挑起。
②由升降机操作人员监督,安全防护门未关好,不得乘升降机。
③下班后,由操作人员逐层检查关闭安全门。
④如发现安全防护门变形或者损坏时,应及时通知专业人员修复。
⑤安全防护门及配备装置禁止私自拆除,必要时需经安全负责同意才允许更动。
4、安全技术措施.1安全措施施工升降机安装前的安全技术措施交底:由安装负责人组织全体安装人员学习措施内容,进行技术交底,落实每项工作:1)装、拆作业之前,组织学习装、拆安全技术方案,对班组作业人员进行技术方案交底,每天对分部、分项工作内容,装、拆技术要求、安全技术措施以及注意事项等到进行单独交底。
2)装、拆作业人员必须经过培训且考核合格,司机、吊装指挥、电工、安全员要持证上岗:进入作业现场必须戴好安全帽,高空作业时要系好安全带,穿防滑鞋;冬季、雨季应采取防滑措施。
3)有架空输电线路的场所,应避免主机结构进入输电导线的危险近程。
如条件限制不能保证离开6m安全距离时,要与有关部门协商,采取有效安全防护措施后方可架设。
4)装、拆人员必须遵守高空作业规则,严禁酒后上岗及高空抛物等一些不安全行为。
5)吊运长、大物件时,吊点应准确,保证被吊物的平衡,并防止吊物旋转、摆动和碰撞。
