化学与染料敏化太阳能电池学习染料敏化太阳能电池的化学原理和应用

染料敏化太阳能电池物理科学与技术学院化学物理学交叉培养班张玲玲 2011213434 摘要染料敏化太阳电池主要是模仿光合作用原理，研制出来的一种新型太阳电池，其主要优势是原材料丰富、成本低、工艺技术相对简单，在大面积工业化生产中具有较大的优势，同时所有原材料和生产工艺都是无毒、无污染的，部分材料可以得到充分的回收，对保护人类环境具有重要的意义。

本文主要从染料敏化太阳能电池的原理和电解质来进行介绍。

关键词染料敏化太阳能电池原理制备一、染料敏化太阳能电池的基本结构染料敏化太阳能电池主要由纳米多孔半导体薄膜、染料敏化剂、氧化还原电解质、电极和导电基底等几部分组成。

纳米多孔半导体薄膜通常为金属氧化物（TiO2、SnO2、ZnO等），聚集在有透明导电膜的玻璃板上作为染料敏化太阳能电池的负极。

对电极作为还原催化剂，通常在带有透明导电膜的玻璃上镀上铂。

敏化染料吸附在纳米多孔二氧化钛膜面上。

正负极间填充的是含有氧化还原电对的电解质，最常用的是I3/I-。

图1染料敏化太阳能电池的基本结构二、染料敏化太阳能电池的工作原理当太阳光照射在染料敏化太阳能电池上，染料分子中基态电子被激发，激发态染料分子将电子注入到纳米多孔半导体的导带中，注入到导带中的电子迅速富集到导电玻璃面上，传向外电路，并最终回到对电极上。

而由于染料的氧化还原电位高于氧化还原电解质电对的电位，这时处于氧化态的染料分子随即被还原态的电解质还原。

然后氧化态的电解质扩散到对电极上得到电子再生，如此循环，即产生电流。

电池的最大电压由氧化物半导体的费米能级和氧化还原电解质电对的电位决定。

图2 染料敏化太阳能电池的工作原理示意图2.1纳米晶多孔薄膜作为太阳能电池半导体材料，首要条件为光照下性能稳定。

考虑到只有禁带宽度Eg ﹥ 3eV 的宽带隙半导体才满足这一条件，因此可以用作DSC 半导体材料的禁带宽度必须大于3eV 。

TiO2禁带宽度为3. 2eV ，是性能最优、使用最广泛的DSC 半导体电极材料。

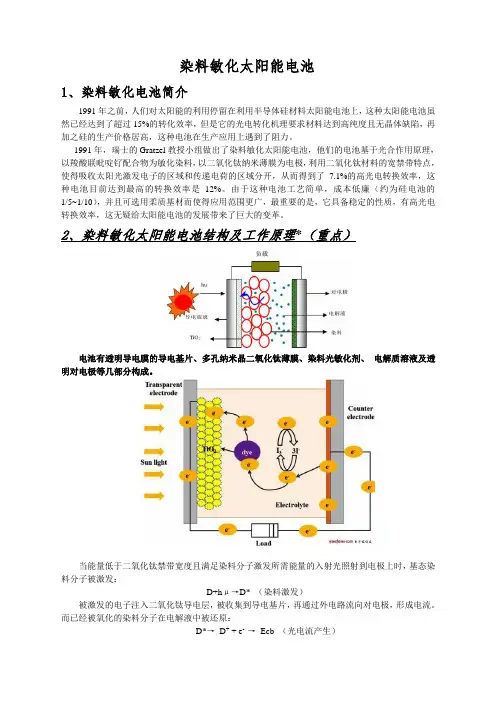

染料敏化太阳能电池1、染料敏化电池简介1991年之前，人们对太阳能的利用停留在利用半导体硅材料太阳能电池上，这种太阳能电池虽然已经达到了超过15%的转化效率，但是它的光电转化机理要求材料达到高纯度且无晶体缺陷，再加之硅的生产价格居高，这种电池在生产应用上遇到了阻力。

1991年，瑞士的Gratzel教授小组做出了染料敏化太阳能电池，他们的电池基于光合作用原理，以羧酸联吡啶钌配合物为敏化染料，以二氧化钛纳米薄膜为电极，利用二氧化钛材料的宽禁带特点，使得吸收太阳光激发电子的区域和传递电荷的区域分开，从而得到了7.1%的高光电转换效率，这种电池目前达到最高的转换效率是12%。

由于这种电池工艺简单，成本低廉（约为硅电池的1/5~1/10），并且可选用柔质基材而使得应用范围更广，最重要的是，它具备稳定的性质，有高光电转换效率，这无疑给太阳能电池的发展带来了巨大的变革。

2、染料敏化太阳能电池结构及工作原理*（重点）电池有透明导电膜的导电基片、多孔纳米晶二氧化钛薄膜、染料光敏化剂、电解质溶液及透明对电极等几部分构成。

当能量低于二氧化钛禁带宽度且满足染料分子激发所需能量的入射光照射到电极上时，基态染料分子被激发：D+hμ→D* （染料激发）被激发的电子注入二氧化钛导电层，被收集到导电基片，再通过外电路流向对电极，形成电流。

而已经被氧化的染料分子在电解液中被还原：D*→D+ + e- →Ecb （光电流产生）D+ + X-→D +X （染料还原）X + e-→X （电解质还原）整个过程完成了光电循环，单个反应物状态不变，光能转换为电能。

3、结论与展望染料敏化太阳能电池的发展有如下认识：✓由于单层粉末涂敷法制备薄膜的纳米染料太阳电池具有优良性能，在大规模生产中也是可以通过简单操作实现的，并且成本较低，因此在产业化方面，要重点关注单层粉末涂敷法。

✓虽然因为“天线效应”，多核配合物染料某种程度上具有加强吸收的作用，但是定量的比较下，实际上它的空间不利造成的影响更大，如果要较好利用，应从染料附着基底结构和尺度上综合考虑。

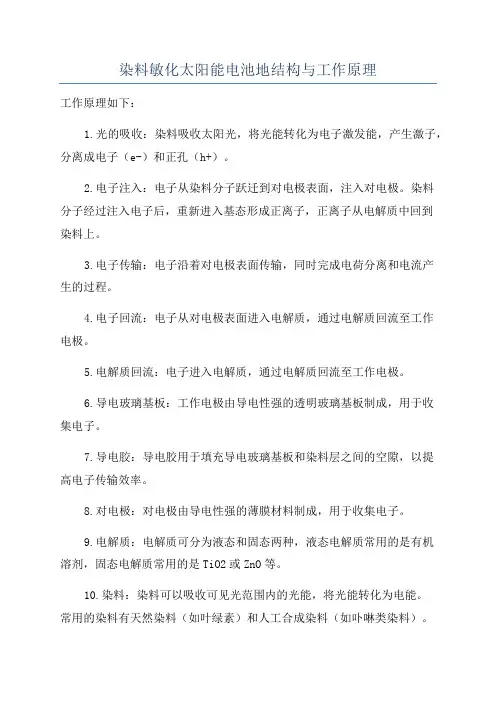

染料敏化太阳能电池地结构与工作原理
工作原理如下：
1.光的吸收：染料吸收太阳光，将光能转化为电子激发能，产生激子，分离成电子（e-）和正孔（h+）。

2.电子注入：电子从染料分子跃迁到对电极表面，注入对电极。

染料
分子经过注入电子后，重新进入基态形成正离子，正离子从电解质中回到
染料上。

3.电子传输：电子沿着对电极表面传输，同时完成电荷分离和电流产
生的过程。

4.电子回流：电子从对电极表面进入电解质，通过电解质回流至工作
电极。

5.电解质回流：电子进入电解质，通过电解质回流至工作电极。

6.导电玻璃基板：工作电极由导电性强的透明玻璃基板制成，用于收
集电子。

7.导电胶：导电胶用于填充导电玻璃基板和染料层之间的空隙，以提
高电子传输效率。

8.对电极：对电极由导电性强的薄膜材料制成，用于收集电子。

9.电解质：电解质可分为液态和固态两种，液态电解质常用的是有机
溶剂，固态电解质常用的是TiO2或ZnO等。

10.染料：染料可以吸收可见光范围内的光能，将光能转化为电能。

常用的染料有天然染料（如叶绿素）和人工合成染料（如卟啉类染料）。

总结来说，染料敏化太阳能电池的工作原理是通过染料吸收太阳光，将光能转化为电子激发能，产生激子，分离成电子和正孔。

电子注入对电极，经过电子传输形成电流，最后通过电解质和工作电极之间的电子回流完成电荷平衡。

染料敏化太阳能电池的发展综述染料敏化太阳能电池（Dye-sensitized Solar Cells，DSC）是一种新型的太阳能电池技术，于20世纪90年代初由瑞士杂交电车公司的Grätzel教授首次提出。

与传统的硅太阳能电池相比，DSC具有低成本、高转化效率和简单制备等优势。

其工作原理是通过将染料分子吸附在液态电解质和半导体电极之间的钙钛矿光敏剂上，实现对光的吸收和电子传输。

自问世至今，DSC在材料、结构和工艺等方面进行了不断的改进和创新，取得了巨大的进展。

在DSC的材料研究方面，钙钛矿材料是DSC中最重要的组成部分。

最早的染料敏化太阳能电池使用染料分子作为光敏剂，但其效率有限。

随着钙钛矿材料的问世，DSC的效率得到了显著提升。

最早的钙钛矿光敏剂是染料分子与三角锥晶格结构的二氧化钛表面有机酸形成络合物，后来发展出钙钛矿结构材料，如MAPbX3（MA代表甲胺离子，X代表卤素）和FAPbX3（FA代表氟化铵离子）等。

这些新型钙钛矿光敏剂具有更高的吸光度和更长的电子寿命，大大提升了DSC的光电转化效率。

除了钙钛矿材料的改进，DSC的结构和工艺也得到了不断的优化。

最早的DSC采用的是液态电解质，但其在长期稳定性方面存在问题。

为了克服这一问题，研究人员开发出了固态电解质和无电解质DSC，提高了DSC的长期稳定性。

此外，还有人将DSC与其他太阳能电池技术相结合，如有机太阳能电池和钙钛矿太阳能电池，形成了复合结构，提高了光电转化效率。

随着科技的不断进步，DSC逐渐成为了实际应用的焦点。

许多公司和研究机构投入到DSC的产业化开发和商业化推广中。

目前已经有一些商业化的DSC产品面市，如太阳能充电器、建筑一体化太阳能材料等。

此外，DSC还具有一些独特的应用特点，如透明、可弯曲、柔性等，使其在可穿戴设备、汽车、船舶等领域具有广阔的应用前景。

综上所述，染料敏化太阳能电池的发展经历了多个方面的改进和创新。

在材料、结构和工艺等方面的不断优化，使得DSC的光电转化效率得到了显著提升。

染料敏化太阳能电池行业的发展染料敏化太阳能电池是一种新型的太阳能电池，它采用了全新的技术和原理，具有很高的发电效率和实用性。

随着环保意识的提高和新能源的逐渐普及，染料敏化太阳能电池行业的发展前景非常广阔。

本文将从这个角度出发，深入探讨染料敏化太阳能电池的技术原理、应用领域和未来发展方向等问题。

一、技术原理染料敏化太阳能电池是一种类似于传统晶体硅太阳能电池的装置，但它与传统太阳能电池不同的是采用了一种全新的电池材料——染料。

染料敏化太阳能电池的工作原理是利用染料分子吸收太阳能中的光子，将其转化成电子和空穴。

染料分子吸收光子后，电子从染料分子的价带跃迁到染料分子的导带中，同时留下一个具有正电荷的空穴。

在电池的两个电极（正极和负极）之间，这些电子和空穴被分别收集，构成电荷传输路线。

通过连接一定的电路，这些电子和空穴就可以被引导到获得电能的装置中，发挥最终功效。

二、应用领域染料敏化太阳能电池具有很高的发电效率和稳定性，它的应用领域非常广泛。

目前主要应用于以下几个方面：1.户外光伏产品——染料敏化太阳能电池可以制成柔性太阳能板，这种太阳能板可以贴在各种户外设备上，如行车记录仪、充电宝、户外摄像机、自行车等。

在户外野外等没有电源的环境下，可以利用它来为这些装备提供电源，十分便捷。

2.建筑光伏应用——染料敏化太阳能电池可以在建筑的门面、窗户、墙壁、屋顶等处应用，可以减少对建筑外观的破坏，美化建筑外观，同时还可以为建筑提供持续的电力，节省能源成本，使得建筑更加环保。

3.光伏无人机应用——染料敏化太阳能电池的重量轻、成本低，非常适合应用于无人机光伏电池上。

通过利用它提供的太阳能电能，无人机可以飞行更长时间，飞行高度也更高。

同时，它不会对固定翼强制要求的结构大小和重量带来影3.智能家居应用——染料敏化太阳能电池可以应用于各种家用电器、电子设备中，使得这些设备在电网停电或人为故意停电的情况下，仍然可以继续工作。

在智能家居领域，染料敏化太阳能电池的应用前景非常广泛。

染料敏化太阳能电池的研究现状及其应用前景染料敏化太阳能电池是一种新型的光电转换器件，其优点在于价格低廉、制备简单、可塑性强、光电转换效率高等。

目前，染料敏化太阳能电池的研究已经取得了一些进展，并得到了广泛的关注和应用。

本文将从染料敏化太阳能电池的原理、研究现状和应用前景等方面进行论述。

一、染料敏化太阳能电池的原理染料敏化太阳能电池的核心部件是一种染料分子，在阳光的照射下能够吸收光能，并将其转化为电能。

染料分子一般由两部分构成，即染料分子和电子受体。

染料分子吸收光能后，电子便被激发到受体的导带上，而染料分子中的空穴则被氧化剂捕获，在某些电解液中，电子和空穴便可以沿着电解液中的导电链传输，最终到达电极表面，从而产生电流。

二、染料敏化太阳能电池的研究现状染料敏化太阳能电池的研究始于90年代初期，并在近年来得到了广泛的发展和研究。

目前，重要的染料敏化太阳能电池有三种类型，即液态染料敏化太阳能电池、固态染料敏化太阳能电池和有机-无机钙钛矿太阳能电池。

其中，液态染料敏化太阳能电池是第一代染料敏化太阳能电池，具有可调谐能谱、制备容易等优点，但其使用寿命较短、稳定性差等缺点限制了其应用前景。

相比之下，固态染料敏化太阳能电池具有良好的光电性能和较好的稳定性，但其制备和性能调整难度大，仍存在需要优化的地方。

而有机-无机钙钛矿太阳能电池则被认为是最为重要的染料敏化太阳能电池之一，其光电转换效率高、稳定性好、制备简单等优点，使其在未来的能源领域中展现出良好的应用前景。

三、染料敏化太阳能电池的应用前景染料敏化太阳能电池在未来的应用前景广阔，其中最具有潜力的是其在建筑、车辆和电子设备等领域的应用。

在建筑领域中，染料敏化太阳能电池可以被直接塑造成为可替代建筑外墙、天窗等元素，使得建筑具有更好的一体化和更加环保的特点。

在车辆领域中，染料敏化太阳能电池可以利用随处可见的太阳能将车辆电池充电，使得车辆具有更加绿色和高效的特点。

而在电子设备领域中，染料敏化太阳能电池可以大大增加电子设备续航能力，使得电子设备具有更加灵活和无线的特点。

染料敏化太阳能电池和有机太阳能电池太阳能作为清洁可再生能源的代表，受到了越来越多的关注和研究。

染料敏化太阳能电池和有机太阳能电池作为太阳能电池中的两个重要类型，在近年来也备受研究者们的关注。

染料敏化太阳能电池以其高光电转化效率和低成本制备成本而备受瞩目，而有机太阳能电池则因其轻薄、柔性和可塑性等特点而受到广泛关注。

染料敏化太阳能电池是一种以染料分子吸收太阳能光子后释放出电子，通过电子传导实现光电转化的太阳能电池。

其结构主要由氧化物半导体阳极、电解质、染料敏化层和对电子导电的阴极等部分构成。

染料敏化太阳能电池的工作原理是通过染料分子吸收太阳光子，激发电子从染料分子跃迁到氧化物半导体中，然后通过半导体中的电子传导至电解质，生成电流来驱动外部电路的工作。

染料敏化太阳能电池的优点在于制备工艺简单、成本较低，而且在低光照条件下也能较好地工作。

有机太阳能电池是利用有机分子中的共轭结构来实现光电转化的太阳能电池。

其结构主要由电子给体、电子受体、导电层和阳极、阴极等部分构成。

有机太阳能电池的工作原理是当太阳光照射到有机分子上时，有机分子中的电子从共轭结构中跃迁到电子受体，然后通过导电层传输至阳极，最终驱动外部电路工作。

有机太阳能电池具有制备灵活、可塑性强、颜色丰富等优点，适合用于柔性电子产品的制备。

染料敏化太阳能电池和有机太阳能电池在光电转化效率、稳定性、成本等方面仍存在一些挑战和问题。

染料敏化太阳能电池中的染料分子易受光热等因素影响而发生分解，导致电池寿命较短；有机太阳能电池在光电转化效率和稳定性方面还有待提高。

因此，如何提高染料敏化太阳能电池和有机太阳能电池的光电转化效率和稳定性，降低制备成本，是当前研究的重点和挑战之一。

近年来，研究者们通过改善染料敏化太阳能电池和有机太阳能电池的材料选择、结构设计、界面工程等方面进行了大量研究工作。

在染料敏化太阳能电池方面，研究者们通过设计新型染料分子、氧化物半导体材料、电解质等来提高光电转化效率和稳定性，同时也在染料的光热稳定性、光吸收范围等方面进行了深入研究。

染料敏化太阳能电池的研究与应用染料敏化太阳能电池，又称为Grätzel电池，是一种新型的太阳能电池，它采用了新型的敏化物质，能够将太阳能转化成电能，并且具有透明、柔性、低成本等优点。

近年来，染料敏化太阳能电池在绿色能源领域受到了广泛关注和研究。

本文将从染料敏化太阳能电池的原理、研究进展和应用前景三个方面进行探讨。

一、染料敏化太阳能电池的原理染料敏化太阳能电池是一种基于光电化学原理的能量转化装置。

它将太阳辐射吸收并转化为电能，使之成为一种更加可用的能源形式。

该电池的基本结构由透明导电玻璃、染料敏化剂、电解质、对电极和光敏电极组成。

其中，染料敏化剂是关键的能量转化介质，其作用是：吸收太阳光，在激发状态下电子跃迁至导电材料上，从而形成电荷的分离和运输。

电解液则提供了离子的传输通道，以维持电荷平衡。

光敏电极和对电极分别接受电荷，建立电势差，形成电流。

并且，由于特殊的电极材料和导电液体，这种电池可以向两个方向输出电流，进而光伏效率得到提高。

二、染料敏化太阳能电池的研究进展染料敏化太阳能电池由于其结构简单、成本低廉、灵活透明等优点受到了广泛关注。

自1972年O'Regan和Grätzel教授首次提出Grätzel电池后，研究者们对它的改进和优化不断进行，目前已经取得了较为丰富的研究成果：1、液态电解质Grätzel电池。

1985年，Tennakone等人利用溶于有机溶剂中的银离子/亚铁氰酸盐作为电解质，制备出稳定的液态Grätzel电池。

分别于对电极和光敏电极上采用铂和钾硝酸，其效率可达到5.2%。

2、固态电解质Grätzel电池。

为了克服液态电解质Grätzel电池中电解液泄漏的问题，研究者们又发展出了固态电解质Grätzel电池。

2000年，Zakeeruddin等人在TiO2纳米晶膜上涂覆了含PbI2等离子体和2,2',7,7'-四-(甲基丙烯酸乙酯)氧合物作为电解质的Grätzel电池，其效率高达7.2%。

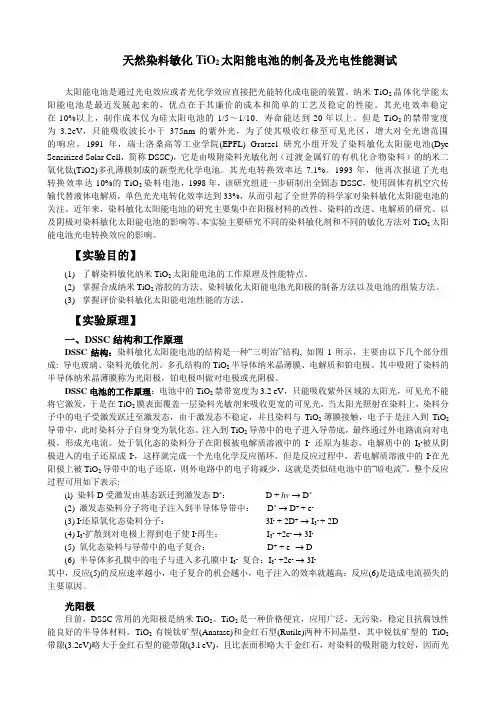

天然染料敏化TiO2太阳能电池的制备及光电性能测试太阳能电池是通过光电效应或者光化学效应直接把光能转化成电能的装置。

纳米TiO2晶体化学能太阳能电池是最近发展起来的，优点在于其廉价的成本和简单的工艺及稳定的性能。

其光电效率稳定在10%以上，制作成本仅为硅太阳电池的1/5～1/10．寿命能达到20年以上。

但是TiO2的禁带宽度为3.2eV，只能吸收波长小于375nm的紫外光，为了使其吸收红移至可见光区，增大对全光谱范围的响应，1991年，瑞士洛桑高等工业学院(EPFL) Gratzel研究小组开发了染料敏化太阳能电池(Dye Sensitized Solar Cell，简称DSSC)，它是由吸附染料光敏化剂（过渡金属钌的有机化合物染料）的纳米二氧化钛(TiO2)多孔薄膜制成的新型光化学电池。

其光电转换效率达7.1%。

1993年，他再次报道了光电转换效率达10%的TiO2染料电池，1998年，该研究组进一步研制出全固态DSSC，使用固体有机空穴传输代替液体电解质，单色光光电转化效率达到33%，从而引起了全世界的科学家对染料敏化太阳能电池的关注。

近年来，染料敏化太阳能电池的研究主要集中在阳极材料的改性、染料的改进、电解质的研究、以及阴极对染料敏化太阳能电池的影响等。

本实验主要研究不同的染料敏化剂和不同的敏化方法对TiO2太阳能电池光电转换效应的影响。

【实验目的】(1)了解染料敏化纳米TiO2太阳能电池的工作原理及性能特点。

(2)掌握合成纳米TiO2溶胶的方法、染料敏化太阳能电池光阳极的制备方法以及电池的组装方法。

(3)掌握评价染料敏化太阳能电池性能的方法。

【实验原理】一、DSSC结构和工作原理DSSC结构：染料敏化太阳能电池的结构是一种“三明治”结构, 如图1所示，主要由以下几个部分组成: 导电玻璃、染料光敏化剂、多孔结构的TiO2半导体纳米晶薄膜、电解质和铂电极。

其中吸附了染料的半导体纳米晶薄膜称为光阳极，铂电极叫做对电极或光阴极。
