智能变电站辅助控制系统简述

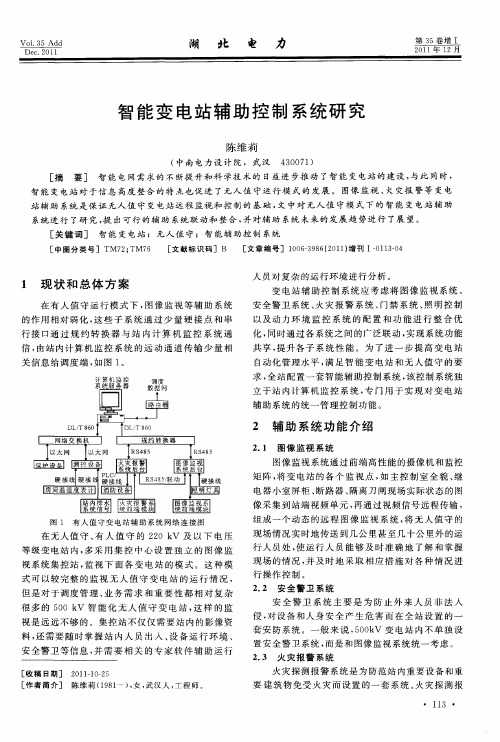

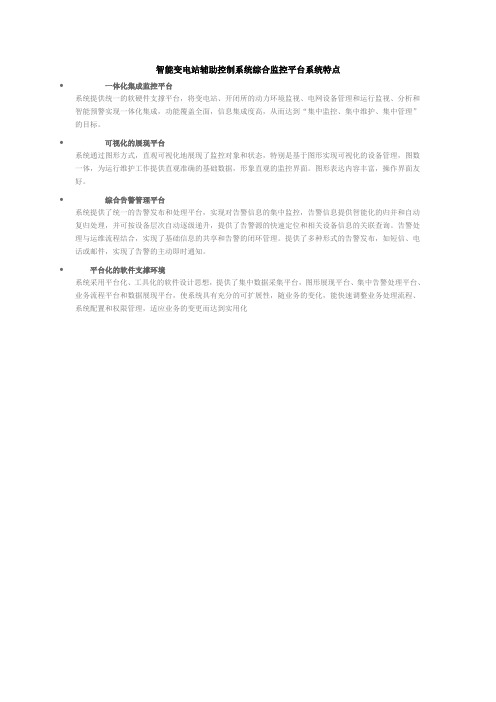

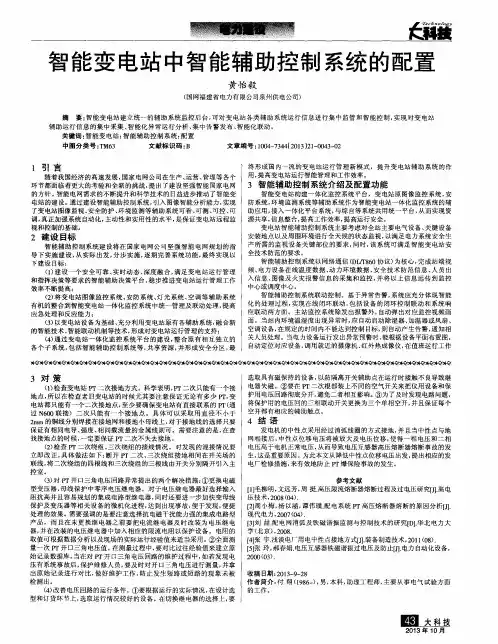

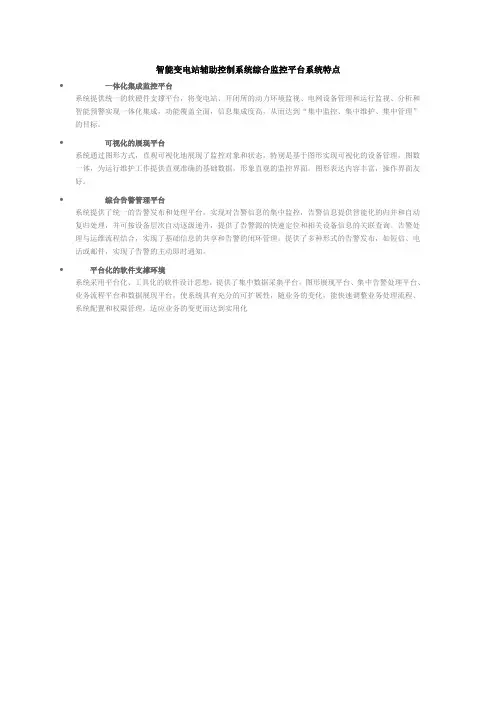

智能变电站辅助控制系统综合监控平台系统特点
∙一体化集成监控平台
系统提供统一的软硬件支撑平台，将变电站、开闭所的动力环境监视、电网设备管理和运行监视、分析和智能预警实现一体化集成，功能覆盖全面，信息集成度高，从而达到“集中监控、集中维护、集中管理”
的目标。

∙可视化的展现平台
系统通过图形方式，直观可视化地展现了监控对象和状态，特别是基于图形实现可视化的设备管理，图数一体，为运行维护工作提供直观准确的基础数据，形象直观的监控界面。

图形表达内容丰富，操作界面友好。

∙综合告警管理平台
系统提供了统一的告警发布和处理平台，实现对告警信息的集中监控，告警信息提供智能化的归并和自动复归处理，并可按设备层次自动逐级递升，提供了告警源的快速定位和相关设备信息的关联查询。

告警处理与运维流程结合，实现了基础信息的共享和告警的闭环管理。

提供了多种形式的告警发布，如短信、电话或邮件，实现了告警的主动即时通知。

∙平台化的软件支撑环境
系统采用平台化、工具化的软件设计思想，提供了集中数据采集平台，图形展现平台、集中告警处理平台、业务流程平台和数据展现平台，使系统具有充分的可扩展性，随业务的变化，能快速调整业务处理流程、系统配置和权限管理，适应业务的变更而达到实用化。

变电站智能辅助监控系统介绍变电站智能辅助监控系统支持iec61850、光芒104等规约，采用强弱电分离设计，支持接入电力部门平台，实现系统集成，打造动力、环境、安全统一化、智能化的管理模式。

一、系统介绍嘉兴配电室环境监控系统支持定制，可根据现场实际需求进行监控模块配置，灵活方便。

该系统通过监控、预警、控制等手段，实现了变配电站安全运行最关注的“在控”、“可控”等问题。

该系统的核心是“智能感知”和“智能控制”，工业级设备，可靠性高且配置灵活，为电网设备安全稳定运行奠定了基础。

二、功能优势1、维护方便：系统网络结构脉络清晰，运行稳定，安全可靠，易于维护。

2、告警功能：对于遥测越限、门禁异常、环境异常、通讯异常、终端设备运行异常等，系统将自动告警。

3、全局总览：传感器数据实时刷新、正常/异常状态显示、传感器配置、告警事件实时刷新...4、可靠的数据信息：采用物联网智能主机，实现站房智能辅助设备的信息数据加密，保证电力信息的安全可靠。

三、系统功能：1、动力监测（变绕组温度监测、开关柜母线测温、开关柜局放监测、馈线电量温度监测、配电柜电参数监测等）。

2、环境监测（温湿度、SF6&O2、噪声、粉尘、漏水、水位等监测）。

3、安全监测（烟雾、红外、电子围栏、门禁、视频等监测）。

4、设备控制（空调、除湿机、风机、灯光、水泵、新风机等控制）等。

四、的应用价值1、检修升级：嘉兴变电站智能辅助监控系统符合从定期检修到状态检修的管理趋势。

2、辅助电力运维：提升电力企业的运营管理水平，为社会、为电力事业创造更多的社会价值。

3、防患于未然：实时了解设备的运行状态，并直接对现场进行监控和监控，使人员能够迅速将事故消灭于萌芽状态。

4、立体监管模式：实现站端、主站两级垂直监管；变电站智能辅助监控系统基于各类先进技术，实现全方面、自动化、高效率的监控管理模式，节约人工、物力成本的消耗投入，确保站房运行环境的安全可靠，保障电网电力运行正常。

变电站智能辅助管理系统(智能变电站辅助系统解决方案)产品简介变电站智能辅助管理系统平台是北京玄卓科技有限公司历经数年深入变电行业第一线调研，为供电公司量身定做的一套变电站辅助系统智能化软件产品。

统一管理的问本系统致力于解决无人值守变电站辅助系统和辅助设备远程传输、题。

系统将采用先进、可靠、集成、低碳、环保的智能设备，实现全站辅助系统的信息数字化、通信平台网络化、信息共享标准化的基本要求，实现自动完成信息采集、测量、控制、监测等基本功能，并可根据变电站运行维护应用需求支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能。

一、产品特点变电站辅助系统信息数据标准化；系统采用通用DL/T860（IEC61850）标准，具备强大的数据接入能力，实现数据信息共享的标准化，统一决策管理。

提供标准的Webervice/XML开放数据接口，友好兼容接入第三方软件。

变电站辅助系统功能集成化；本平台可集成变电站各辅助系统，取代以往多系统操作的繁琐操作，通过统一的数据平台集中实现系统高级应用功能。

变电站运行环境调控智能化；根据一次设备运行的环境变化进行环境智能调控。

如自动起停空调、排风扇、排水泵等。

视频图像智能分析；对于关键区域的人员非法闯入、异物遗留、一次设备检修区域的穿越等情况进行分析告警，避免重大事故的发生。

远程智能视频巡检；通过视频图像远程智能化地展现一次设备运行情况、运行环境状况。

在极端天气下可取代人工巡检，提高工作效率。

四遥智能联动；通过联动视频监控系统，实现一次设备运行状态变化的可视化。

三维全景展示；根据变电站实际情况，量身制作三维仿真地图。

实现变电站设备、环境空间信息的直观化、可视化，实现正常、异常状态下的快速准确检索、判断。

二、系统结构智能辅助管理系统主要由管理服务器、功能服务器、流媒体服务器及管理系统软件组成，对前端辅助系统上传的图像信息、安防信息、环境信息、消防信息等进行整合、分类，对图像及事件进行智能分析，制定相关联动策略。

变电站智能辅助监控系统1、系统概述1.1 系统简介在变电站智能辅助监控系统（以下简称系统）中，通过利用先进的技术和设备，实现对变电站运行状态的实时监测、诊断和预警，提高变电站的安全性、稳定性和可靠性。

1.2 系统目标系统的主要目标是提供变电站的智能化监控和管理，使运维人员能够及时掌握变电站的运行状态，并能对异常情况进行快速响应和处理。

同时，系统还能够对变电站的设备进行远程控制，提高运维的效率和精度。

2、系统架构2.1 硬件架构系统硬件主要包括计算服务器、数据采集设备、传感器等。

计算服务器用于处理和存储采集的数据，数据采集设备用于获取变电站各个设备的运行数据，传感器用于实时监测变电站的环境参数。

2.2 软件架构系统的软件主要分为前端监控界面、后端数据处理和分析模块、远程控制模块等。

前端监控界面用于显示变电站的实时运行状态和警报信息，后端数据处理和分析模块用于对采集到的数据进行处理和分析，远程控制模块用于实现对变电站设备的遥控操作。

3、主要功能模块3.1 实时监测模块该模块负责实时监测变电站各个设备的运行数据，包括电压、电流、温度等参数。

通过传感器采集这些数据，并传输到后台服务器进行存储和处理。

3.2 故障诊断模块该模块对采集到的运行数据进行分析和处理，通过建立预测模型和算法，诊断变电站设备的故障类型和位置，提前预警运维人员，并提供相应的处理建议。

3.3 远程控制模块该模块提供远程对变电站设备的控制功能，可以实现设备的启停、调节参数等操作，同时可以监测控制操作的执行情况，并及时反馈给运维人员。

4、系统特点4.1 智能化系统利用和大数据分析等技术，能够自动分析和处理大量的运行数据，并进行预测和故障诊断，实现变电站的智能化管理。

4.2 实时性系统采用高速数据采集和传输技术，能够实时监测变电站设备的运行状态，及时反馈到运维人员，提高处理异常情况的效率。

4.3 远程管理系统支持远程监控和控制，运维人员可以通过互联网远程登录系统，实现对变电站设备的监控和控制，减少出差和维修时间，提高工作效率。

智能变电站辅助控制系统简述智能变电站辅助控制系统是以高可靠的智能设备为基础，综合采用动力环境、图像监测、消防、照明以及监测、预警和控制等技术手段，为变电站的可靠稳定运行提供技术保障从而解决了变电站安全运营的“在控”、“可控”等问题，满足了智能变电站无人值班的要求，本文介绍了智能辅助控制系统的作用、构成、功能及运行维护。

【关键词】智能变电站辅助系统随着计算机技术和网络通信技术的快速发展，在变电站的安全防范方面，广泛采用了自动化技术、最新的计算机技术、网络通信技术、视频设备技术以及控制等多种技术，对变电站动力环境、图像、火灾报警、消防、照明、采暖通风、安防报警、门禁识别控制等实现在线监测和可靠控制。

并远传到监控中心或调度中心。

智能辅助控制系统以“智能控制”为核心，为满足电力系统安全生产的，智能辅助控制系统主要对全站主要电气设备、关键设备安装地点以及周围环境进行全天候的状态监视。

1 智能变电站辅助控制系统构成智能辅助控制系统的建设应以变电站视频监控系统为核心，其管控和覆盖的范围包括变电站内所有辅助控制系统，控制系统至少包括：视频监控子系统；防盗报警子系统；火灾报警及消防子系统；门禁控制子系统等。

通过变电站智能辅助系统应能对变电站各类辅助系统运行信息的集中采集、异常发生时的智能分析和告警信息的集中发表。

通过变电站各种辅助系统间的信息共享以及与变电站自动化系统、变电站状态监测系统等的信息交互，还可以实现系统间的联动控制。

2 智能辅助控制系统的功能2.1 视频监控子系统视频监控子系统是智能辅助控制系统的核心组成部分，它能够完整看到变电站内主要设备的运行情况。

各种辅助子系统的报警输出只有通过视频监控子系统的协助才能够以最直观的方式为值班人员提供报警信息和事故现画面，协助值班人员及时处理以保证变电站的安全。

视频监控子系统能自动推出操作所涉及的设备实时现场画面，协助值班人员对每一步操作过程进行确认，保证操作的安全性。

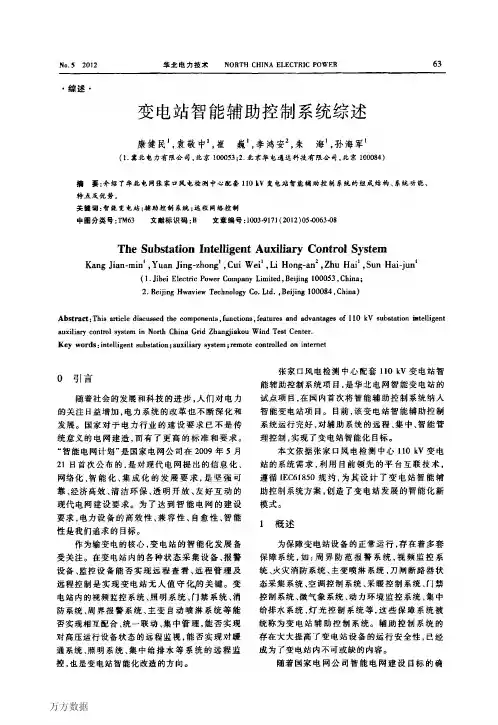

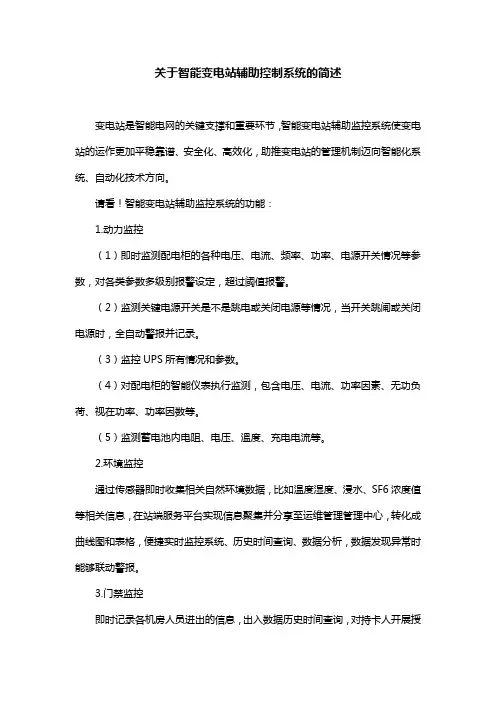

关于智能变电站辅助控制系统的简述变电站是智能电网的关键支撑和重要环节，智能变电站辅助监控系统使变电站的运作更加平稳靠谱、安全化、高效化，助推变电站的管理机制迈向智能化系统、自动化技术方向。

请看！智能变电站辅助监控系统的功能：1.动力监控（1）即时监测配电柜的各种电压、电流、频率、功率、电源开关情况等参数，对各类参数多级别报警设定，超过阈值报警。

（2）监测关键电源开关是不是跳电或关闭电源等情况，当开关跳闸或关闭电源时，全自动警报并记录。

（3）监控UPS所有情况和参数。

（4）对配电柜的智能仪表执行监测，包含电压、电流、功率因素、无功负荷、视在功率、功率因数等。

（5）监测蓄电池内电阻、电压、溫度、充电电流等。

2.环境监控通过传感器即时收集相关自然环境数据，比如温度湿度、浸水、SF6浓度值等相关信息，在站端服务平台实现信息聚集并分享至运维管理管理中心，转化成曲线图和表格，便捷实时监控系统、历史时间查询、数据分析，数据发现异常时能够联动警报。

3.门禁监控即时记录各机房人员进出的信息，出入数据历史时间查询，对持卡人开展授权，对电子门禁情况开展监控和开展远程开关门操纵。

4.业务流程联动通过电力企业标准协议与生产系统连接后，当遥控操作或发生常见故障时，监控系统将接到生产系统推送的遥控、遥信数据信号，联动相关设备，实现管理。

5.远程维护通过平台软件可以对前端设备开展校时、重启动、修改参数、远程维护等功能。

设备提供远程访问功能，运维管理人员无须抵达设备当场，就可修改设备的各类参数，提升的设备维护管理效率。

智能变电站辅助监控系统的建立，提升变电站的运作维护效率，提高系统可靠性，最大化确保变电站的安全生产工作。

关于变电站智能辅助控制系统的应用及管理摘要：随着智能电网变电站飞速发展，对变电站辅助系统提出了更高的要求。

本文在“两型一化”相关原则指导下，结合变电站运维工作的需求，提出变电站智能辅助系统方案，并分析系统功能。

关键词：智能电网；智能辅助系统；变电运维引言目前，变电站内存在一次设备在线监测系统、二次设备在线监测系统、辅助设备控制系统、机器人巡检系统等多个相互独立的运维系统。

一次设备运行状态数据未实现站内集中监控，不便于及时查询和处理故障。

系统功能不完备，数据处理能力不足，无自动分析功能，实用效果差。

二次设备运行状态数据上送主站还未形成规范和成熟的应用。

辅助监控系统数据除了视频数据上送视频主站外，其他数据未上送主站，且未实行智能化联动。

机器人巡检数据由机器人管理系统进行统一存储和管理，当前主要是在变电站端单独使用，缺乏与其他系统的互动。

从上述分析中可看出变电站设备运维需通过多个独立的系统进行综合分析，才能对设备运行状态进行正确判断，对运维人员素质及经验要求较高。

各系统采集数据缺乏融合及基于数据融合基础之上的设备运行管理分析。

为此，有必要建立统一的变电站一体化智能监控平台。

1系统结构变电站辅助监控系统是对站内视频监控、安全警卫、门禁、火灾报警、气象环境监测、智能巡检机器人、智能锁具管理等各子系统集成整合在统一平台的综合智能系统，用于辅助设备监控、综合分析及集中展示，实现信息共享、应用功能集成、操作及告警联动，为变电站综合监视、监控提供辅助信息支撑，为调控人员提供电网调度、故障及异常处理的辅助决策依据。

各子系统与辅控系统服务器之间应采用DL/T 860标准互联，辅控系统平台实现子系统之间以及与消防、暖通、照明等的联动控制。

视频监控子系统由各种摄像机、站端视频处理单元、防雷器、连接电缆等组成；门禁子系统由门禁控制主机、发卡主机、读卡器、开门按钮、电磁力锁、连接电缆等组成；环境监测子系统由动环主机、温湿度传感器、风速传感器、水浸探测器、灯光（风机）控制器、空调控制器、连接电缆等组成；安全警卫子系统由红外对射报警器、电子围栏、连接电缆等组成，报警信号的硬接点输出可连接到站端视频处理单元或环境数据处理单元的硬接点输入接口；辅助监控系统结构如下图1所示。

变电站智能系统辅助控制柜的作用知多少？
变电站在国家电力系统中发挥着至关重要的作用，为居民用电和工业用电提供了坚实的保障。

通常情况下，变电站的占地面积较小，为了更好地进行管理，充分利用站内的空间，不少项目负责人选择了变电站智能系统辅助控制柜。

控制柜选用的是标准电力屏柜，柜体坚固可靠，安全系数高。

以智能采集监控主机为核心，内部设有配电单元、触摸操作屏，配以各种前段传感器，实时采集变电站内各设备的运行状态和参数信息，实现对变电站的实时监控。

变电站智能系统辅助控制柜的主要作用是对以下几个层面进行监控：
1、动力检测：变压器测温、开关柜母线测温、高压柜测温、低压柜测温、开关柜局放监测、配电柜电参数监测等，保证站内的电力供应以及电力设备的正常运转
2、环境监测：温湿度、漏水、SF6气体检测、臭氧检测、甲烷气体检测、粉尘等，联动控制空调、新风机、除湿机、照明等设备，确保变电站有良好的运行环境
3、安保监控：检测变电站内的门禁、明火、烟雾、红外、视频等设备，记录人员进出信息，防止非法闯入，避免发生重大消防安全事故
变电站智能系统辅助控制柜可以对现场的动力、环境、安保进行实时监控，通过监控主机对各前端传感器进行数据采集工作，提前预见故障，及时发现故障并发出故障告警，极大地提高了变电站的管理效率，实现了对变电站的远程监控。

变电站辅助监控系统摘要：变电站辅助设备监控系统是变电站实现无人值守的关键技术手段，是变电站主设备监视系统的重要技术补充，直接关系到变电站的稳定安全运行。

目前，变电站辅助系统主要包括安防、消防、视频图像、环境监测、火灾、机器人等子系统，它存在以下主要问题：一是缺少统一的监控平台，各子系统独立运行，无法实现数据共享和联动，日常巡视需要逐个主机进行信息查看，巡视时间长、效率低，容易造成报警信息漏巡。

二是远程监控手段不足，只能依靠运维人员定期检查、巡视等发现设备缺陷，无法实时掌握设备状态，出现报警后无法及时发现，严重影响设备安全运行。

本文对此进行了分析。

关键词：变电站；辅助系统；集中监控一、系统总体设计变电站辅助设备智能监控系统可实现变电站各子系统数据的统一采集、存储、展示，基于多系统数据融合实现设备状态智能诊断分析及多系统间的智能联动，提升运维效率和设备运行可靠性。

系统整体架构如图１所示。

变电站辅助设备监控系统实现辅助设备数据接入、运行监视、操作控制、智能联动、对时、权限管理、系统配置、存储管理等功能，系统软件架构如图２所示。

系统通过统一的软件平台管理各种设备、获取各类信息、联动各类报警。

系统提供可定制的图形化界面，支持全景高清３Ｄ动态交互。

二、系统功能设计2.1功能总述在变电站部署变电站辅助设备监控系统，集成了变电站在线监测、巡检机器人、视频监控、消防、安全防范、环境监测、ＳＦ６监测、照明控制、智能锁控、电缆沟火灾监测、封闭空间巡检等子系统，实现辅助设备数据采集、运行监视、操作控制、对时、权限、配置、数据存储、报表及智能联动管理。

系统主要模块构成如图３所示。

2.2子系统功能（１）信息总览：首页展示内容，呈现变电站辅助设备智能监控系统对辖区内变电站的数据统计、电子地图和告警窗体等内容。

（２）照明控制子系统：支持辅助集中监控系统辖区内变电站内照明状态采集、灯光智能控制（远方控制）功能。

（３）安全防范子系统：主要实现辖区内变电站防入侵子系统和门禁管理两个方面集中监控功能。
