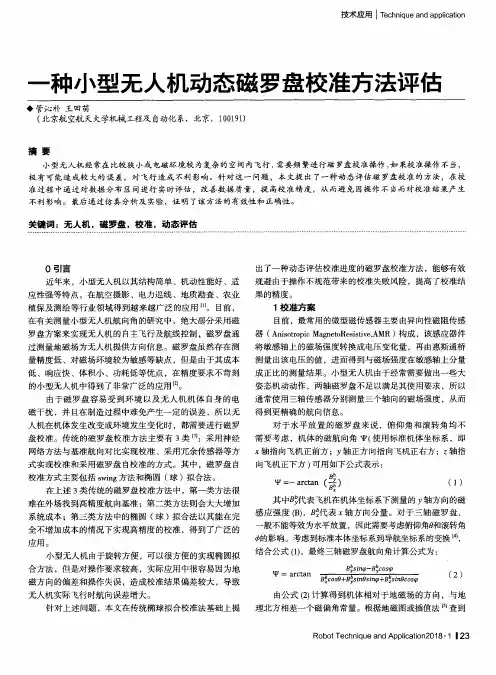

磁罗盘动态性能校准研究

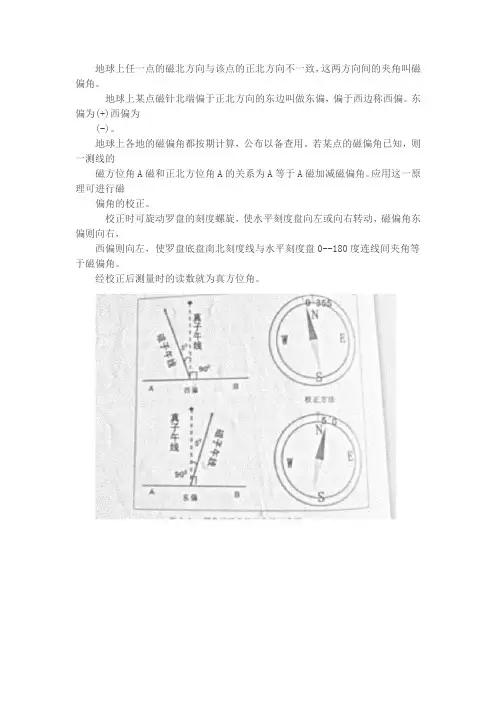

地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。

地球上某点磁针北端偏于正北方向的东边叫做东偏，偏于西边称西偏。

东偏为(+)西偏为
(-)。

地球上各地的磁偏角都按期计算，公布以备查用。

若某点的磁偏角已知，则一测线的
磁方位角A磁和正北方位角A的关系为A等于A磁加减磁偏角。

应用这一原理可进行磁
偏角的校正。

校正时可旋动罗盘的刻度螺旋，使水平刻度盘向左或向右转动，磁偏角东偏则向右，
西偏则向左，使罗盘底盘南北刻度线与水平刻度盘0--180度连线间夹角等于磁偏角。

经校正后测量时的读数就为真方位角。

杨四解释：
1、罗盘需要读出的数据应当为真北数据，包括通常用的GPS也是设置为真北数据。

2、地球上某点磁针北端偏于正北方向的东边叫做东偏，偏于西边称西偏。

东偏为(+)西偏为(-)。

见上图。

3、罗盘上的指针指示方向为磁北方向，一般罗盘带白点的针指向北，带磁线圈的针指向南。

4、中国除了新疆局部地方，其他地方均为西偏。

5、综上：罗盘调整时，当地磁偏角为"西偏为(-)"时，则使罗盘逆时针方向旋转磁偏角度数；反之则顺时针旋转。

所以中国大部分地区都是逆时针转动，只有新疆局部顺时针转动。

6、转动的螺丝为一字螺丝，就在罗盘侧面，转动时候看着表盘上面，在对应指针一侧（就是镜子的对面那一侧），罗盘转盘面与表面玻璃中间以一个小指针，变盘转动时候以那个小指针为准，调整转动的角度。

7、例子：以河北为例，磁偏角为“-6”，则使罗盘逆时针转动6度。

见下
河北-6 度
图：
河北-6 度。

磁罗盘的校准方法及其重要性磁罗盘是一种常见的导航工具，它通过指示地球磁场方向来帮助人们确定方向。

然而，由于各种原因，磁罗盘可能会发生偏差，影响导航的准确性。

校准磁罗盘是一项关键的任务，以确保其指示的方向与实际方向一致。

本文将介绍磁罗盘的校准方法及其重要性。

首先，让我们了解磁罗盘的工作原理。

磁罗盘内部包含一个磁针，它可以自由地旋转，并指向地球上的磁北极。

地球的磁场是不均匀的，因此磁针可能会受到其他磁场的干扰，导致偏差。

为了确保磁罗盘的准确性，校准是必要的。

有几种常见的磁罗盘校准方法。

首先是静态校准法。

这种方法要求在一个没有磁场干扰的地方进行，例如远离金属结构或电子设备的开阔区域。

校准过程中，将磁罗盘置于水平状态，通过旋转磁罗盘，使磁针与标尺上的刻度对齐。

这样可以消除罗盘的初始误差，并确保其准确度。

另一种常见的校准方法是比较校准法。

这种方法需要使用一个已知方向的指南针来校准磁罗盘。

将指南针与磁罗盘放在一起，然后旋转磁罗盘，使指南针上的指示方向与磁针对齐。

通过这种方法，可以通过已知的准确方向来校准磁罗盘，提高其导航准确性。

除了这些常见的校准方法外，还有一些高级的校准方法可以使用。

例如，动态校准法可以在运动中进行，通过观察指南针在移动状态下的指示来校准磁罗盘。

此外，某些现代导航设备还可以使用GPS或其他定位技术来校准磁罗盘，以提高准确性。

磁罗盘的校准非常重要，因为一个准确的指南针对于导航至关重要。

无论是在户外探险还是海上航行，正确的方向都是安全和成功的关键。

如果磁罗盘没有校准，它可能会给用户带来错误的方向指示，导致迷失方向或错过目标。

此外，磁罗盘的校准还对于地图阅读至关重要。

当使用地图进行导航时，需要结合磁罗盘的指示来确定自身位置和目标方向。

如果磁罗盘没有经过准确校准，地图阅读会变得困难甚至错误。

这有可能导致错误的行进方向或迷失在陌生的地方。

在户外运动、探险和旅行中，磁罗盘通常是不可或缺的工具。

无论是远足、露营还是登山，磁罗盘都能帮助人们找到正确的方向，避免迷路或遭遇危险。

磁罗盘的精度与误差分析磁罗盘是一种常用的导航仪器，用于确定方位和导航。

它通过测量地球磁场的方向来确定北方向，并结合其他导航工具如地图和望远镜来提供准确的方向信息。

然而，磁罗盘的测量结果并不是绝对准确的，因为它们可能受到各种误差的影响。

首先，磁罗盘的精度与其制造质量和设计有关。

制造商应确保磁罗盘具有良好的机械结构和高质量的磁性材料。

制造过程中的不良材料或生产错误可能导致指示不准确的结果。

因此，选择一个知名的制造商并购买质量可靠的磁罗盘是很重要的。

此外，环境条件也会对磁罗盘的精度产生影响。

磁罗盘应该在无风的条件下使用，并要远离电子设备、大型金属物体和其他可能干扰地球磁场的物体。

这些干扰源可能会引起磁罗盘的指示偏离，并导致不准确的方向测量。

因此，在使用磁罗盘之前，应该仔细考虑周围环境，并尽量消除潜在的干扰。

另一个影响磁罗盘准确度的因素是外部磁场的干扰。

地球上的磁场并不是均匀的，而且可能会受到其他物体或地理特征的影响。

例如，附近有大型岩石或金属物体可能会扭曲附近的磁场，从而影响磁罗盘的指示。

在这种情况下，使用磁罗盘的精度就会受到限制。

为了减小这种误差，使用磁罗盘时应避免靠近这些干扰源，并了解附近地理特征的可能影响。

除了外部干扰，磁罗盘本身也可能存在一些内部误差。

例如，磁罗盘的刻度盘或指针可能存在误差，导致测量结果的偏离。

为了减小这些误差，磁罗盘制造商通常会在生产过程中进行校准，以确保其准确性。

此外，使用磁罗盘时，使用者应确保仔细读取并准确解读刻度盘上的指示。

最后，使用者自身的技能和经验也会对磁罗盘的准确性产生影响。

正确的使用技巧和解读能力是确保测量结果准确的关键。

使用者应该接受相关的培训和指导，以熟练掌握使用磁罗盘的方法和技巧。

此外，在实际使用中，使用者还应注意消除人为误差，如身体姿势和手持稳定等方面的因素。

总体而言，磁罗盘的精度主要取决于其制造质量和设计、环境条件、外部磁场干扰、内部误差以及使用者的技能和经验。

磁罗盘校准方法
磁罗盘校准的方法可以分为以下几种：
1. 静态校准方法：将磁罗盘置于一个已知方向的磁场中，并将磁罗盘的指针对齐到该方向，达到校准的目的。

可以使用一个磁铁或者一个已知磁场强度的磁铁来进行校准。

2. 动态校准方法：将磁罗盘旋转360度，这样可以根据磁场的变化来校准磁罗盘的指针指向。

这种方法可以消除磁罗盘中的误差和漂移。

3. 复位校准方法：将磁罗盘复位到初始状态，通过按下复位按钮或者根据设备说明书中的方法来进行校准。

这种方法适用于一些数字或者电子磁罗盘。

4. 软件校准方法：通过使用特定的磁罗盘校准软件来进行校准。

这些软件一般提供了一系列的步骤和指导来帮助用户完成校准过程。

需要注意的是，校准磁罗盘时需要将磁罗盘远离磁场干扰源，例如电子设备、电缆等，以确保测量的准确性。

此外，校准的频率也取决于具体使用的磁罗盘和需要的精度。

一般来说，校准的频率可以根据设备的要求或者实际情况来决定。

磁罗盘校准方法磁罗盘校准是指对航空器或船舶等装备上的磁罗盘进行校准调整，以确保其指向准确并且与真北方向一致。

磁罗盘是一种使用磁感应原理指示地球磁场方向的仪器，但由于各种外界因素的干扰，磁罗盘指示的方向可能偏离真北。

因此，在使用磁罗盘进行导航或定位时，进行校准是必不可少的。

磁罗盘校准的目的是调整磁罗盘的磁轴与真北方向一致，以及去除干扰因素对其指示的影响。

下面将介绍一些常用的磁罗盘校准方法。

1.无磁场校准方法：这是一种简单而常用的磁罗盘校准方法。

首先找到一个无磁场的环境，例如远离大型金属物体的开阔地带。

将磁罗盘放置在水平的表面上，静置一段时间，直到磁罗盘指针稳定不动。

然后旋转磁罗盘，将指针调整到标示北方的刻度上。

如此反复多次，直到得到相同的指向。

2.磁光法校准方法：这种方法使用磁感应数据和光感应数据相结合的方式进行磁罗盘校准。

通过测量磁感应数据和相应的光感应数据，可以建立一个校准模型，用于校准磁罗盘。

该方法的优点是减小了外界因素的干扰，提高了校准的准确性。

3.磁介质校准法：这种方法使用特殊的磁介质材料对磁罗盘进行校准。

首先，将磁介质放置在一个无磁场的环境中，然后将磁罗盘置于磁介质上。

根据磁介质的特性和磁罗盘的指示，调整磁罗盘，使其与磁介质对应指示的方向一致。

4.磁纠刺校准法：这种方法通常用于航空器上的磁罗盘校准。

它使用一个称为磁纠刺的装置对磁罗盘进行校准。

磁纠刺是一个可以在航空器上静止或旋转的装置，它产生一个已知方向的磁场。

通过调整磁罗盘，使其指示与磁纠刺指向的方向一致，完成校准。

5.磁罗盘校准软件：除了上述传统的校准方法，现代化的磁罗盘校准主要依赖于磁罗盘校准软件。

这种方法通过将磁罗盘和GPS数据结合起来，利用高精度的磁感应和GPS数据进行校准。

校准软件可以根据实时数据进行自动校准，不仅提高了校准的准确性，还节省了时间和劳动力。

以上是一些常用的磁罗盘校准方法。

在进行磁罗盘校准时，需要注意的是选择合适的环境，避免磁场干扰。

专利名称：一种磁罗盘的校准装置
专利类型：实用新型专利
发明人：侯朝焕,马晓川,朱昀,马慧,刘宇,司昌龙,朱晓萌申请号：CN201220605308.5
申请日：20121108
公开号：CN203083573U
公开日：
20130724
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种磁罗盘的校准装置，包括台面、台体，无磁电机、电机驱动器，台体和旋转台面通过轴连接，电机驱动器驱动无磁电机，带动台面旋转；所有部件均为无磁。

另外还包括寻北装置。

优选的无磁电机采用超声波电机。

优选的轴采用陶瓷轴承。

本实用新型能够满足无电或有电情况下磁罗盘的校准，而且整个装置体积小、重量轻、易于携带。

申请人：中国科学院声学研究所
地址：100190 北京市海淀区北四环西路21号
国籍：CN
代理机构：北京法思腾知识产权代理有限公司
更多信息请下载全文后查看。

ST集成传感器方案实现电子罗盘功能电子罗盘是一种重要的导航工具，能实时提供移动物体的航向和姿态。

随着半导体工艺的进步和手机操作系统的发展，集成了越来越多传感器的智能手机变得功能强大，很多手机上都实现了电子罗盘的功能。

而基于电子罗盘的应用（如Android的Skymap）在各个软件平台上也流行起来。

要实现电子罗盘功能，需要一个检测磁场的三轴磁力传感器和一个三轴加速度传感器随着微机械工艺的成熟，意法半导体推出将三轴磁力计和三轴加速计集成在一个封装里的二合一传感器模块LSM303DLH，方便用户在短时间内设计出成本低、性能高的电子罗盘。

本文以LSM303DLH为例讨论该器件的工作原理、技术参数和电子罗盘的实现方法。

1. 地磁场和航向角的背景知识 如图1所示，地球的磁场象一个条形磁体一样由磁南极指向磁北极。

在磁极点处磁场和当地的水平面垂直，在赤道磁场和当地的水平面平行，所以在北半球磁场方向倾斜指向地面。

用来衡量磁感应强度大小的单位是T esla或者Gauss（1T esla=10000Gauss）。

随着地理位置的不同，通常地磁场的强度是0.4-0.6 Gauss。

需要注意的是，磁北极和地理上的北极并不重合，通常他们之间有11度左右的夹角。

图1 地磁场分布图 地磁场是一个矢量，对于一个固定的地点来说，这个矢量可以被分解为两个与当地水平面平行的分量和一个与当地水平面垂直的分量。

如果保持电子罗盘和当地的水平面平行那么罗盘中磁力计的三个轴就和这三个分量对应起来，如图2所示。

图2 地磁场矢量分解示意图 实际上对水平方向的两个分量来说，他们的矢量和总是指向磁北的。

罗盘中的航向角（Azimuth）就是当前方向和磁北的夹角。

由于罗盘保持水平，只需要用磁力计水平方向两轴（通常为X轴和Y轴）的检测数据就可以用式1计算出航向角。

当罗盘水平旋转的时候，航向角在0?-360?之间变化。

2．ST集成磁力计和加速计的传感器模块LSM303DLH 2.1 磁力计工作原理 在LSM303DLH中磁力计采用各向异性磁致电阻（Anisotropic Magneto-Resistance）材料来检测空间中磁感应强度的大小。
