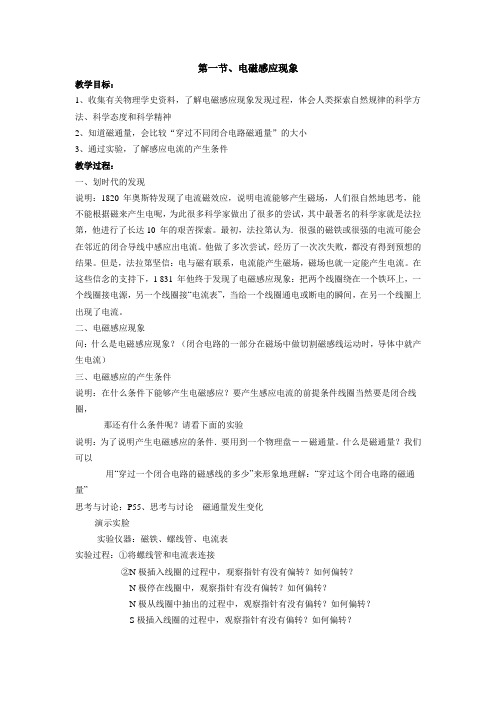

第一节、电磁感应现象教学目标：1、收集有关物理学史资料，了解电磁感应现象发现过程，体会人类探索自然规律的科学方法、科学态度和科学精神2、知道磁通量，会比较“穿过不同闭合电路磁通量”的大小3、通过实验，了解感应电流的产生条件教学过程：一、划时代的发现说明：1820 年奥斯特发现了电流磁效应，说明电流能够产生磁场，人们很自然地思考，能不能根据磁来产生电呢，为此很多科学家做出了很多的尝试，其中最著名的科学家就是法拉第，他进行了长达10 年的艰苦探索。

最初，法拉第认为．很强的磁铁或很强的电流可能会在邻近的闭合导线中感应出电流。

他做了多次尝试，经历了一次次失败，都没有得到预想的结果。

但是，法拉第坚信：电与磁有联系，电流能产生磁场，磁场也就一定能产生电流。

在这些信念的支持下，1 831 年他终于发现了电磁感应现象：把两个线圈绕在一个铁环上，一个线圈接电源，另一个线圈接“电流表”，当给一个线圈通电或断电的瞬间，在另一个线圈上出现了电流。

二、电磁感应现象问：什么是电磁感应现象？（闭合电路的一部分在磁场中做切割磁感线运动时，导体中就产生电流）三、电磁感应的产生条件说明：在什么条件下能够产生电磁感应？要产生感应电流的前提条件线圈当然要是闭合线圈，那还有什么条件呢？请看下面的实验说明：为了说明产生电磁感应的条件．要用到一个物理盘－－磁通量。

什么是磁通量？我们可以用“穿过一个闭合电路的磁感线的多少”来形象地理解：“穿过这个闭合电路的磁通量”思考与讨论：P55、思考与讨论磁通量发生变化演示实脸实验仪器：磁铁、螺线管、电流表实验过程：①将螺线管和电流表连接②N极插入线圈的过程中，观察指针有没有偏转？如何偏转？N极停在线圈中，观察指针有没有偏转？如何偏转？N极从线圈中抽出的过程中，观察指针有没有偏转？如何偏转？S极插入线圈的过程中，观察指针有没有偏转？如何偏转？S极停在线圈中，观察指针有没有偏转？如何偏转？S极从线圈中抽出的过程中，观察指针有没有偏转？如何偏转？问：N极在插入线圈的过程中，磁通量是否发生变化？（变化）N极停在线圈中，磁通量是否发生变化？（不变化）N极从线圈中抽出的过程中，磁通量是否发生变化？（变化）S极在插入线圈的过程中，磁通量是否发生变化？（变化）S极停在线圈中，磁通量是否发生变化？（不变化）S极从线圈中抽出的过程中，磁通量是否发生变化？（变化）演示实脸实验仪器：学生电源、电键、滑动变阻器、小螺线管A、大螺线管B、电流表实验过程：①将小螺线管A套在大螺线管B中；将大螺线管B和电流表连接；将学生电源、电键、滑动变阻器、小螺线管A连接②开关闭合的瞬间，观察指针有没有偏转？如何偏转？开关断开的瞬间，观察指针有没有偏转？如何偏转？开关总是闭合的，滑动变限器也不动，观察指针有没有偏转？如何偏转？开关总是闭含的，但迅速移动滑动变阻器的滑片，观察指针有没有偏转？如何偏转？问：归纳以上的实验，你能得出什么结论？（产生感应电流的条件是①闭合线圈②磁通量发生变化。

精选2019-2020年粤教版高中物理选修1-1第二章电磁感应与电磁场第一节电磁感应现象的发现复习巩固四十八第1题【单选题】如图，M为半圆形导线框，圆心为OM；N是圆心角为直角的扇形导线框，圆心为ON；两导线框在同一竖直面（纸面）内；两圆弧半径相等；过直线OMON的水平面上方有一匀强磁场，磁场方向垂直于纸面．现使线框M、N在t=0时从图示位置开始，分别绕垂直于纸面、且过OM和ON的轴，以相同的周期T逆时针匀速转动，则( )A、两导线框中均会产生正弦交流电B、两导线框中感应电流的周期都等于TC、在任意时刻，两导线框中产生的感应电动势都不相等D、两导线框的电阻相等时，两导线框中感应电流的有效值也相等【答案】：【解析】：第2题【单选题】关于感应电流，下列说法中正确的是( )A、只要闭合电路内有磁通量，闭合电路中就有感应电流产生B、穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C、线框不闭合时，即使穿过线框的磁通量发生变化，线框中也没有感应电流产生D、只要闭合电路的导体做切割磁感线运动，电路中就一定有感应电流产生【答案】：【解析】：第3题【单选题】如图所示，把一条长直导线平行地放在小磁针的上方附近，当导线中有电流通过时，小磁针会发生偏转。

首先观察到这个实验现象的物理学家是( )A、奥斯特B、法拉第C、洛伦兹D、楞次【答案】：【解析】：第4题【单选题】下列说法中正确的是( )A、只要穿过闭合回路有磁通量，闭合电路中就一定会产生感应电流B、闭合回路在磁场中做切割磁感线运动时，闭合电路中就一定会产生感应电流C、导体垂直切割磁感线运动时，导体内一定能产生感应电流D、闭合线圈放在变化的磁场中，线圈中可能没有感应电流【答案】：【解析】：第5题【单选题】如图所示，在x≤0的区域内存在匀强磁场，磁场的方向垂直于xy平面（纸面）向里．具有一定电阻的矩形线框abcd位于xy平面内，线框的ab边与y轴重合．令线框从t=0的时刻起由静止开始沿x轴正方向做匀速运动，则线框中的感应电流（取逆时针方向的电流为正）随时间t的变化图线I﹣t图可能是下图中的( )A、B、C、D、【答案】：【解析】：第6题【单选题】竖直导线ab与水平面上放置的圆线圈隔有一小段距离，其中直导线固定，线圈可自由运动，当同时通以如图所示方向的电流时（圆线圈内电流从上向下看是逆时针方向电流），则从左向右看，线圈将( )A、不动B、顺时针转动，同时靠近导线C、顺时针转动，同时离开导线D、逆时针转动，同时靠近导线【答案】：【解析】：第7题【单选题】如图所示，一个导线框在匀强磁场中向垂直于磁感线的方向运动，导线中会不会产生感应电流( )A、一定不会B、一定会C、可能会D、可能不会【答案】：【解析】：第8题【多选题】将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关如图所示连接，下列说法中正确的是( )A、开关闭合后，线圈A插入线圈B或从线圈B中拔出线圈A时都会引起电流计指针偏转B、线圈A插入线圈B中稳定后，开关闭合和断开的瞬间电流计指针均不会发生偏转C、开关闭合后，匀速滑动滑动变阻器的滑片P，电流计指针将会发生偏转D、开关闭合后，只有将滑动变阻器的滑片P加速滑动，电流计指针才能发生偏转【答案】：【解析】：第9题【多选题】在如图所示的各图中，闭合线框中能产生感应电流的是( )A、B、C、D、【答案】：【解析】：第10题【多选题】如图所示，A、B为大小、形状、匝数、粗细均相同，但用不同材料制成的线圈，两线圈平面位于竖直方向且高度相同．匀强磁场方向位于水平方向并与线圈平面垂直．同时释放A、B线圈，穿过匀强磁场后两线圈都落到水平地面，但A线圈比B线圈先到达地面．下面对两线圈的描述中可能正确的是( )A、A线圈是用塑料制成的，B线圈是用铜制成的B、A线圈是用铝制成的，B线圈是用胶木制成的C、A线圈是用铜制成的，B线圈是用塑料制成的D、A线圈是用胶木制成的，B线圈是用铝制成的【答案】：【解析】：第11题【多选题】如图所示在口字形闭合铁芯，左侧铁芯绕有一组线圈，与滑动变阻器、电源E构成闭合回路，a、b、c为三个闭合金属环，套在铁芯上，假定线圈产生的磁场全部集中在铁芯内，在滑动变阻器的滑片左右滑动时，能够产生感应电流的圆环是( )A、a环B、b环C、c环D、a、b、c三环均会产生【答案】：【解析】：第12题【填空题】(2015·上海）如图所示，一无限长通电直导线固定在光滑水平面上，金属环质量为0.02kg，在该平面上以v0=2m/s、与导线成60°角的初速度运动，其最终的运动状态是______，环中最多能产生______J的电能。

学案1电磁感应的发现感应电流产生的条件[学习目标定位] 1.能理解什么是电磁感应现象.2.能记住产生感应电流的条件.3.会使用线圈以及常见磁铁完成简单的实验.4.能说出磁通量变化的含义.5.会利用电磁感应产生的条件解决实际问题．1．磁通量的计算公式Φ＝BS的适用条件是匀强磁场且磁感线与平面垂直．若在匀强磁场B 中，磁感线与平面不垂直，公式Φ＝BS中的S应为平面在垂直于磁场方向上的投影面积．2．磁通量是标量，但有正、负之分．一般来说，如果磁感线从线圈的正面穿入，线圈的磁通量就为“＋”，磁感线从线圈的反面穿入，线圈的磁通量就为“－”．3．由Φ＝BS可知，磁通量的变化有三种情况：(1)磁感应强度B不变，有效面积S变化；(2)磁感应强度B变化，有效面积S不变；(3)磁感应强度B和有效面积S同时变化．一、奥斯特实验的启迪1820年，奥斯特从实验中发现了电流的磁效应，不少物理学家根据对称性的思考，提出既然电能产生磁，是否也存在逆效应，即磁产生电呢？二、电磁感应现象的发现1831年，英国物理学家法拉第发现了电磁感应现象．他将“磁生电”现象分为五类：(1)变化中的电流；(2)变化中的磁场；(3)运动中的恒定电流；(4)运动中的磁铁；(5)运动中的导线．三、电磁感应规律的发现及其对社会发展的意义1．电磁感应的发现，使人们发明了发电机，把机械能转化成电能；使人们发明了变压器，解决了电能远距离传输中能量大量损耗的问题；使人们制造出了结构简单的感应电动机，反过来把电能转化成机械能．2．法拉第在研究电磁感应等电磁现象中，从磁性存在的空间分布逐渐凝聚出“场”的科学创新思想．在此基础上，麦克斯韦建立了电磁场理论，并预言了电磁波的存在．四、产生感应电流的条件穿过闭合电路的磁通量发生变化时，这个闭合电路中就有感应电流产生.一、磁通量及其变化[问题设计]如图1所示，框架的面积为S ，匀强磁场的磁感应强度为B .试求：图1(1)框架平面与磁感应强度B 垂直时，穿过框架平面的磁通量为多少？(2)若框架绕OO ′转过60°，则穿过框架平面的磁通量为多少？(3)若从图示位置转过90°，则穿过框架平面的磁通量的变化量为多少？(4)若从图示位置转过180°，则穿过框架平面的磁通量变化量为多少？答案 (1)BS (2)12BS (3)－BS (4)－2BS [要点提炼]1．磁通量的计算(1)公式：Φ＝BS(2)适用条件：①匀强磁场，②磁场方向和平面垂直．(3)B 与S 不垂直时：Φ＝BS ⊥，S ⊥为平面在垂直磁场方向上的投影面积，在应用时可将S 投影到与B 垂直的方向上，如图2所示Φ＝BS sin_θ.图2(4)磁通量与线圈的匝数无关． 2．磁通量的变化量ΔΦ(1)当B 不变，有效面积S 变化时，ΔΦ＝B ·ΔS .(2)当B 变化，S 不变时，ΔΦ＝ΔB ·S .(3)B和S同时变化，则ΔΦ＝Φ2－Φ1，但此时ΔΦ≠ΔB·ΔS.特别提醒计算穿过某面的磁通量变化量时，要注意前、后磁通量的正、负值，如原磁通量Φ1＝BS，当平面转过180°后，磁通量Φ2＝－BS，磁通量的变化量ΔΦ＝－2BS.二、感应电流产生的条件[问题设计]实验1(导体在磁场中做切割磁感线的运动)：如图3所示，导体AB垂直磁感线运动时，线路中有电流产生，而导体AB沿着磁感线运动时，线路中无电流产生(填“有”或“无”)．图3实验2(通过闭合电路的磁场发生变化)：如图4所示，将小螺线管A插入大螺线管B中不动，当开关S接通或断开时，电流表中有电流通过；若开关S一直闭合，当改变滑动变阻器的阻值时，电流表中有电流通过；而开关一直闭合，滑动变阻器的滑动触头不动时，电流表中无电流产生．若将螺线管A放在螺线管B的正上方，并使两者的轴线互相垂直，则不管进行什么操作，电流表中均无电流产生(填“有”或“无”)．图41．实验2中并没有导体在磁场中做切割磁感线的运动，但在接通或断开电源的瞬间及改变滑动变阻器的阻值时，B线圈却出现感应电流，这说明什么？答案说明导体在磁场中做切割磁感线运动不是产生感应电流的本质原因，通过闭合电路的磁场变化也可以产生感应电流．2．当实验2中开关闭合后，A线圈电流稳定时，B线圈中也存在磁场，但不出现感应电流，这说明什么？答案说明感应电流的产生，不在于闭合回路中是否有磁场．3．实验2中同样的磁场变化，螺线管B套在螺线管A外边时，能产生感应电流，而两个线圈相互垂直放置时不能产生感应电流，这又说明什么？试总结产生感应电流的条件．答案说明感应电流的产生，不在于磁场是否变化．总结实验1中，磁场是稳定的，但在导体切割磁感线运动时，通过回路的磁通量发生变化，回路中产生了感应电流；实验2通过改变电流从而改变磁场强弱，进而改变了磁通量，从而产生了感应电流，所以可以将产生感应电流的条件描述为“只要穿过闭合电路的磁通量发生变化，闭合电路中就会产生感应电流”．[要点提炼]1．产生感应电流的条件：穿过闭合电路的磁通量发生变化．2．特例：闭合电路的一部分导体在磁场内做切割磁感线运动．在利用“切割”来讨论和判断有无感应电流时，应该注意：(1)导体是否将磁感线“割断”，如果没有“割断”就不能说切割．如图5所示，甲、乙两图中，导线是真“切割”，而图丙中，导体没有切割磁感线．图5(2)是否仅是闭合电路的一部分导体在磁场内做切割磁感线运动，如图丁．如果由切割不容易判断，则要回归到磁通量是否变化上去．[延伸思考]电路不闭合时，磁通量发生变化是否能产生电磁感应现象？答案当电路不闭合时，没有感应电流，但有感应电动势，只产生感应电动势的现象也可以称为电磁感应现象．一、磁通量Φ及其变化量ΔΦ的理解与计算例1如图6所示的线框，面积为S，处于磁感应强度为B的匀强磁场中，B的方向与线框平面成θ角，当线框转过90°到如图6所示的虚线位置时，试求：图6(1)初、末位置穿过线框的磁通量的大小Φ1和Φ2；(2)磁通量的变化量ΔΦ.解析(1)解法一：在初始位置，把面积向垂直于磁场方向进行投影，可得垂直于磁场方向的面积为S⊥＝S sin θ，所以Φ1＝BS sin θ.在末位置，把面积向垂直于磁场方向进行投影，可得垂直于磁场方向的面积为S⊥′＝S cos θ.由于磁感线从反面穿入，所以Φ2＝－BS cos θ. 解法二：如图所示，把磁感应强度B沿垂直于面积S和平行于面积S进行分解，得B上＝B sin θ，B左＝B cos θ所以Φ1＝B上S＝BS sin θ，Φ2＝－B左S＝－BS cos θ.(2)开始时B与线框平面成θ角，穿过线框的磁通量Φ1＝BS sin θ；当线框平面按顺时针方向转动时，穿过线框的磁通量减少，当转动θ时，穿过线框的磁通量减少为零，继续转动至90°时，磁感线从另一面穿过，磁通量变为“负”值，Φ2＝－BS cos θ.所以，此过程中磁通量的变化量为ΔΦ＝Φ2－Φ1＝－BS cos θ－BS sin θ＝－BS(cos θ＋sin θ)．答案(1)BS sin θ－BS cos θ(2)－BS(cos θ＋sin θ)二、产生感应电流的分析判断及实验探究例2如图7所示，在匀强磁场中有两条平行的金属导轨，磁场方向与导轨平面垂直．导轨上有两条可沿导轨自由移动的金属棒ab、cd，与导轨接触良好．这两条金属棒ab、cd的运动速度分别是v1、v2，且井字形回路中有感应电流通过，则可能()图7A．v1＞v2B．v1＜v2C．v1＝v2D．无法确定解析只要金属棒ab、cd的运动速度不相等，穿过井字形回路的磁通量就发生变化，闭合回路中就会产生感应电流．故选项A、B正确．答案AB例3在研究电磁感应现象的实验中所用器材如图8所示．它们是①电流表、②直流电源、③带铁芯的线圈A、④线圈B、⑤开关、⑥滑动变阻器(用来控制电流以改变磁场强弱)．试按实验的要求在实物图上连线(图中已连好一根导线)．图8答案连接电路如图所示1．(对电磁感应现象的认识)下列现象中，属于电磁感应现象的是()A．小磁针在通电导线附近发生偏转B．通电线圈在磁场中转动C．因闭合线圈在磁场中运动而产生的电流D．磁铁吸引小磁针答案 C解析电磁感应是指“磁生电”的现象，而小磁针和通电线圈在磁场中转动以及磁铁吸引小磁针，反映了磁场力的性质，所以A、B、D不是电磁感应现象，C是电磁感应现象．2．(对磁通量Φ及其变化量ΔΦ的理解)如图9所示一矩形线框，从abcd位置移到a′b′c′d′位置的过程中，关于穿过线框的磁通量情况，下列叙述正确的是(线框平行于纸面移动) ()图9A．一直增加B．一直减少C．先增加后减少D．先增加，再减少直到零，然后再增加，然后再减少答案 D解析离导线越近，磁场越强，当线框从左向右靠近导线的过程中，穿过线框的磁通量增大，当线框跨在导线上向右运动时，磁通量减小，当导线在线框正中央时，磁通量为零，从该位置向右，磁通量又增大，当线框离开导线向右运动的过程中，磁通量又减小；故A、B、C 错误，D正确，故选D.3．(产生感应电流的分析判断)如图10所示，开始时矩形线框与匀强磁场的方向垂直，且一半在磁场内，一半在磁场外，若要使线框中产生感应电流，下列办法中可行的是()图10A．将线框向左拉出磁场B．以ab边为轴转动(小于90°)C．以ad边为轴转动(小于60°)D．以bc边为轴转动(小于60°)答案ABC解析将线框向左拉出磁场的过程中，线框的bc部分切割磁感线，或者说穿过线框的磁通量减少，所以线框中将产生感应电流．当线框以ab边为轴转动(小于90°)时，线框的cd边的右半段在做切割磁感线运动，或者说穿过线框的磁通量在发生变化，所以线框中将产生感应电流．当线框以ad边为轴转动(小于60°)时，穿过线框的磁通量在减小，所以在这个过程中线框内会产生感应电流．如果转过的角度超过60°(60°～300°)，bc边将进入无磁场区，那么线框中将不产生感应电流．当线框以bc边为轴转动时，如果转动的角度小于60°，则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形线框面积的一半的乘积)．4．(产生感应电流的分析判断)如图11所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环A，下列各种情况中铜环A中没有感应电流的是()图11A．线圈中通以恒定的电流B．通电时，使滑动变阻器的滑片P做匀速移动C．通电时，使滑动变阻器的滑片P做加速移动D．将电键突然断开的瞬间答案 A解析只要通电时滑动变阻器的滑片P移动，电路中的电流就会发生变化，变化的电流产生变化的磁场，铜环A中磁通量发生变化，有感应电流；同样，将电键断开瞬间，电路中电流从有到无，仍会在铜环A中产生感应电流．题组一对磁通量Φ及其变化量ΔΦ的理解与计算1．关于磁通量，下列叙述正确的是()A．在匀强磁场中，穿过一个面的磁通量等于磁感应强度与该面面积的乘积B．在匀强磁场中，a线圈的面积比b线圈的大，则穿过a线圈的磁通量一定比穿过b线圈的磁通量大C．把一个线圈放在M、N两处，若放在M处时穿过线圈的磁通量比放在N处时大，则M 处的磁感应强度一定比N处大D．同一线圈放在磁感应强度大处，穿过线圈的磁通量不一定大答案 D解析磁通量等于磁感应强度与垂直磁场方向上的投影面积的乘积，A错误；线圈面积大，但投影面积不一定大，B错误；磁通量大，磁感应强度不一定大，C错误、D正确．2．关于磁通量的概念，以下说法中正确的是()A．磁感应强度越大，穿过闭合回路的磁通量越大B．磁感应强度越大，线圈面积越大，则磁通量越大C．穿过线圈的磁通量为零，但磁感应强度不一定为零D．磁通量发生变化，一定是磁场发生变化引起的答案 C解析根据磁通量的定义，Φ＝B·S·sin θ，因此A、B选项错误；穿过线圈的磁通量为零时，磁感应强度不一定为零；磁通量发生变化，可能是面积变化引起的，也可能是磁场变化引起的，D错．3.如图1所示，半径为R的圆形线圈共有n匝，其中心位置处半径为r的范围内有匀强磁场，磁场方向垂直线圈平面，若磁感应强度为B，则穿过线圈的磁通量为()图1A．πBR2B．πBr2C．nπBR2D．nπBr2答案 B解析由磁通量的定义式知Φ＝BS＝πBr2；故B正确．题组二产生感应电流的分析判断4．关于电磁感应现象，下列说法中正确的是()A．闭合线圈放在变化的磁场中，必然有感应电流产生B．闭合正方形线圈在匀强磁场中垂直磁感线运动，必然产生感应电流C．穿过闭合线圈的磁通量变化时，线圈中有感应电流D．只要穿过电路的磁通量发生变化，电路中就一定有感应电流产生答案 C解析产生感应电流的条件：(1)闭合电路；(2)磁通量Φ发生变化，两个条件缺一不可．5．下图中能产生感应电流的是()答案 B解析根据产生感应电流的条件：A中，电路没闭合，无感应电流；B中，面积增大，闭合电路的磁通量增大，有感应电流；C中，穿过线圈的磁感线相互抵消，Φ恒为零，无感应电流；D中，磁通量不发生变化，无感应电流．6．下列情况中都是线框在磁场中做切割磁感线运动，其中线框从开始进入到完全离开磁场的时间中有感应电流的是()答案BC解析A中虽然导体“切割”了磁感线，但穿过闭合线框的磁通量并没有发生变化，没有感应电流．B中线框的一部分导体“切割”了磁感线，穿过线框的磁感线条数越来越少，线框中有感应电流．C 中虽然与A 近似，但由于是非匀强磁场，运动过程中，穿过线框的磁感线条数增加，线框中有感应电流．D 中线框尽管是部分切割，但磁感线条数不变，无感应电流，故选B 、C.7.如图2所示，一有限范围的匀强磁场宽度为d ，若将一个边长为L 的正方形导线框以速度v 匀速地通过磁场区域，已知d ＞L ，则导线框从开始进入到完全离开磁场的过程中无感应电流的时间等于( )图2A.d vB.L vC.d －L vD.d －2L v答案 C解析 只有导线框完全在磁场里面运动时，导线框中才无感应电流．8.如图3所示的匀强磁场中有一个矩形闭合导线框，初始位置线框与磁感线平行，则在下列四种情况下，线框中会产生感应电流的是( )图3A ．线框平面始终与磁感线平行，线框在磁场中左右运动B ．线框平面始终与磁感线平行，线框在磁场中上下运动C ．线框绕位于线框平面内且与磁感线垂直的轴线AB 转动D ．线框绕位于线框平面内且与磁感线平行的轴线CD 转动答案 C解析 四种情况中初始位置线框均与磁感线平行，磁通量为零，按A 、B 、D 三种情况线框运动后，线框仍与磁感线平行，磁通量保持为零不变，线框中不产生感应电流．C 中线框转动后，穿过线框的磁通量不断发生变化，所以产生感应电流，C 项正确．9.为观察电磁感应现象，某学生将电流表、螺线管A 和B 、蓄电池、开关用导线连接成如图4所示的实验电路．当接通和断开开关时，电流表的指针都没有偏转，其原因是( )图4A．开关位置接错B．电流表的正、负极接反C．线圈B的3、4接头接反D．蓄电池的正、负极接反答案 A解析本题考查了感应电流产生的条件．因感应电流产生的条件是闭合电路中的磁通量发生变化，由电路图可知，把开关接在B与电流表之间，因与1、2接头相连的电路在接通和断开开关时，电流不改变，所以不可能有感应电流，电流表也不可能偏转，开关应接在A与电源之间．10.如图5所示，导线ab和cd互相平行，则下列四种情况中，导线cd中有电流的是()图5A．开关S闭合或断开的瞬间B．开关S是闭合的，滑动触头向左滑C．开关S是闭合的，滑动触头向右滑D．开关S始终闭合，滑动触头不动答案ABC解析开关S闭合或断开的瞬间；开关S闭合，滑动触头向左滑或向右滑的过程都会使通过导线ab段的电流发生变化，使穿过cd回路的磁通量发生变化，从而在cd导线中产生感应电流．因此本题的正确选项应为A、B、C.11．如图6所示，线圈Ⅰ与电源、开关、滑动变阻器相连，线圈Ⅱ与电流计相连，线圈Ⅰ与线圈Ⅱ绕在同一个铁芯上，在下列情况下，电流计中是否有示数？图6(1)开关闭合瞬间；(2)开关闭合稳定后；(3)开关闭合稳定后，来回移动滑动变阻器的滑片；(4)开关断开瞬间．答案 (1)有 (2)无 (3)有 (4)有解析 本题主要考查闭合电路中，电流变化导致磁场变化从而产生感应电流的情况．(1)开关闭合时线圈Ⅰ中电流从无到有，电流的磁场也从无到有，穿过线圈Ⅱ的磁通量也从无到有，线圈Ⅱ中产生感应电流，电流计有示数．(2)开关闭合稳定后，线圈Ⅰ中电流稳定不变，电流的磁场不变，此时线圈Ⅱ中虽有磁通量但磁通量稳定不变，线圈Ⅱ中无感应电流产生，电流计无示数． (3)开关闭合稳定后，来回移动滑动变阻器的滑片，电阻变化，线圈Ⅰ中的电流变化，电流形成的磁场也发生变化，穿过线圈Ⅱ的磁通量也发生变化，线圈Ⅱ中有感应电流产生，电流计有示数．(4)开关断开瞬间，线圈Ⅰ中电流从有到无，电流的磁场也从有到无，穿过线圈Ⅱ的磁通量也从有到无，线圈Ⅱ中有感应电流产生，电流计有示数． 12.如图7所示，固定于水平面上的金属架MDEN 处在竖直向下的匀强磁场中，金属棒MN 沿框架以速度v 向右做匀速运动．t ＝0时，磁感应强度为B 0，此时MN 到达的位置使MDEN 构成一个边长为l 的正方形．为使MN 棒中不产生感应电流，从t ＝0开始，磁感应强度B 应怎样随时间t 变化？请推导出这种情况下B 与t 的关系式．图7答案 B ＝B 0l l ＋v t解析 要使MN 棒中不产生感应电流，应使穿过线圈平面的磁通量不发生变化 在t ＝0时刻，穿过线圈平面的磁通量Φ1＝B 0S ＝B 0l 2设t 时刻的磁感应强度为B ，此时磁通量为Φ2＝Bl (l ＋v t )由Φ1＝Φ2得B ＝B 0l l ＋v t.。
