7交底记录
交底记录
工程名称：云南省红河州建水七棵树风电场35集电线路工程编号：001
注 1. 本表适用于技术、安全、质量等交底，主要交底内容栏体现具体的交底内容。
2. 本表由交底人填写。
3. 本表涉及被交底单位各留存一份。
交底记录
工程名称：乌兰浩特新区66输变电工程编号：7 -002
注 1. 本表适用于技术、安全、质量等交底，主要交底内容栏体现具体的交底内容。
2. 本表由交底人填写。
3. 本表涉及被交底单位各留存一份。
交底记录
工程名称：乌兰浩特新区66输变电工程编号：003
注 1. 本表适用于技术、安全、质量等交底，主要交底内容栏体现具体的交底内容。
2. 本表由交底人填写。
3. 本表涉及被交底单位各留存一份。

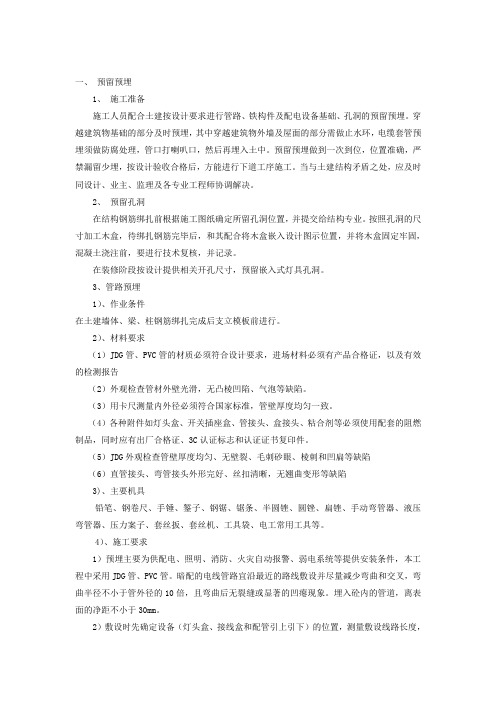

一、预留预埋1、施工准备施工人员配合土建按设计要求进行管路、铁构件及配电设备基础、孔洞的预留预埋。
穿越建筑物基础的部分及时预埋，其中穿越建筑物外墙及屋面的部分需做止水环，电缆套管预埋须做防腐处理，管口打喇叭口，然后再埋入土中。
预留预埋做到一次到位，位置准确，严禁漏留少埋，按设计验收合格后，方能进行下道工序施工。
当与土建结构矛盾之处，应及时同设计、业主、监理及各专业工程师协调解决。
2、预留孔洞在结构钢筋绑扎前根据施工图纸确定所留孔洞位置，并提交给结构专业。
按照孔洞的尺寸加工木盒，待绑扎钢筋完毕后，和其配合将木盒嵌入设计图示位置，并将木盒固定牢固，混凝土浇注前，要进行技术复核，并记录。
在装修阶段按设计提供相关开孔尺寸，预留嵌入式灯具孔洞。
3、管路预埋1）、作业条件在土建墙体、梁、柱钢筋绑扎完成后支立模板前进行。
2）、材料要求（1）JDG管、PVC管的材质必须符合设计要求，进场材料必须有产品合格证，以及有效的检测报告（2）外观检查管材外壁光滑，无凸棱凹陷、气泡等缺陷。
（3）用卡尺测量内外径必须符合国家标准，管壁厚度均匀一致。
（4）各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品，同时应有出厂合格证、3C认证标志和认证证书复印件。
（5）JDG外观检查管壁厚度均匀、无壁裂、毛刺砂眼、棱刺和凹扁等缺陷（6）直管接头、弯管接头外形完好、丝扣清晰，无翘曲变形等缺陷3)、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。
4）、施工要求1）预埋主要为供配电、照明、消防、火灾自动报警、弱电系统等提供安装条件，本工程中采用JDG管、PVC管。
暗配的电线管路宜沿最近的路线敷设并尽量减少弯曲和交叉，弯曲半径不小于管外径的10倍，且弯曲后无裂缝或显著的凹瘪现象。
埋入砼内的管道，离表面的净距不小于30mm。
2）敷设时先确定设备（灯头盒、接线盒和配管引上引下）的位置，测量敷设线路长度，然后进行配管加工（弯曲、锯割、套丝），将管与盒按已确定的安装位置连接起来。
电工安全技术交底大全记录一、电工基本安全知识交底1.了解电能的危害性，明确电工作业不懈竭的原则。
2.了解电工作业时避雷、防身穿、防触电、防漏电、防爆等安全要求。
3.了解电工必须经过电工特种操作人员资格考试，并持证上岗的规定。
4.了解电气设备的分类、构造和性能要求。
二、电工个人防护用品交底1.了解个人防护用品的分类、使用方法和规定。
2.清楚各类个人防护用品的配备标准，并了解如何正确使用。
3.掌握紧急逃生时如何正确穿戴和使用个人防护用品。
三、工地交底1.了解工地的相关安全规定，如灭火设备的摆放位置、应急疏散通道的设置等。
2.熟悉工地的安全标识和警示标识，并了解其含义和作用。
3.明确电工作业时的禁区和限定区，并阐述相应的进入、离开和操作规定。
四、电工工具交底1.了解常用电工工具的名称、使用方法和注意事项。
2.清楚不同电压等级下使用的工具和设备，并了解其安全使用要求。
3.掌握常见的绝缘检查和维护方法，如绝缘手套的验收标准、保护措施等。
五、电工作业安全交底1.了解电工作业前的准备工作，如安全隐患排查、工作票填写、停电措施等。
2.明确电工作业时的安全警示措施，包括隔离开关的操作、安全带的使用等。
3.掌握电工作业中的应急措施，包括短路、漏电等突发情况的处理方法。
六、安全操作规程交底1.了解安全操作规程的内容和要求，熟悉电工作业的各项操作步骤。
2.清楚电工作业中各项工作的注意事项和要求，如电缆的敷设、引线接驳等。
3.明确特殊场所和特殊工艺的安全操作技术要求，如油气井口作业、高空作业等。
七、电工事故案例分析交底1.了解电工事故的常见原因和类型，如触电事故、火灾事故等。
2.分析电工事故的典型案例，总结事故发生的原因和应对方法。
3.探讨电工事故的避免和防范措施，如加强培训教育、提高安全意识等。
一、交底对象本项目全体参与集电线路放线施工的作业人员、管理人员及监理人员。
二、交底时间[填写具体日期]三、交底内容1. 施工背景及目的- 简述集电线路放线工程的重要性及目的，明确施工质量与安全标准。
2. 施工区域及范围- 明确本次放线施工的具体区域、线路长度及起止点。
3. 安全技术要求- 个人防护1. 作业人员必须正确佩戴安全帽，并系好下颚带。
2. 根据作业高度，正确使用安全带，并确保安全带完好无损。
3. 进入施工现场时，必须穿着合适的劳动防护服、工作鞋及防护手套。
- 安全操作规程1. 放线前，必须对放线设备进行检查，确保其性能良好。
2. 放线过程中，必须保持线路平直，严禁强行拉扯或扭曲。
3. 线路放线时，必须有人指挥，确保线路安全。
4. 放线过程中，严禁跨越高压线路、交叉线路等危险区域。
5. 严禁在放线过程中吸烟、饮酒或使用明火。
- 现场安全防护1. 施工现场必须设置安全警示标志，明确警示区域。
2. 施工现场严禁无关人员进入。
3. 线路放线时，必须设置警戒线，并安排专人进行监护。
4. 应急处理- 线路放线过程中，如遇紧急情况，应立即停止作业，并迅速撤离现场。
- 如发生触电事故，应立即切断电源，并采取紧急救护措施。
- 如发生其他安全事故，应立即报告现场负责人，并采取相应措施。
5. 交底人及接受交底人- 交底人：[填写姓名]- 接受交底人：[填写姓名]四、注意事项1. 作业人员必须认真听取安全技术交底，并严格遵守各项安全规定。
2. 施工现场负责人应加强对作业人员的安全管理，确保施工安全。
3. 管理人员及监理人员应定期对施工现场进行检查，确保施工安全。
五、附则1. 本安全技术交底适用于本次集电线路放线施工全过程。
2. 如遇特殊情况，需根据实际情况对安全技术交底进行修改。
六、签字确认交底人：（签字）接受交底人：（签字）。
水电安装技术交底记录资料一、背景随着社会的发展和人民生活水平的提高，人们对居住环境的舒适度要求越来越高，水电安装技术也逐渐成为了人们关注的焦点。
为了保证工程的质量，确保施工的顺利进行，我们进行了水电安装技术的交底，并记录了交底的内容，以便后续参考使用。
二、交底内容本次交底的内容主要包括以下几项：1. 工程概述工程概述主要包括工程的施工范围、建筑结构、照明设计等内容。
在交底中，我们向参与者介绍了工程的整体布局和设计思路，让大家对工程的整体情况有了更加全面的了解。
2. 水电安装技术要求为了保证水电安装的质量，我们对水电安装技术的要求进行了详细的介绍。
包括水电安装工程的材料要求、安装要求、接线方法等内容。
通过对水电安装技术要求的介绍，保证了后续施工过程中的准确性和安全性。
3. 施工流程施工流程是施工的核心环节，也是确保工程顺利进行的关键环节。
在交底中，我们对施工流程进行了详细的介绍，包括主要施工工艺流程、施工工艺要求、施工低温条件下的注意事项等。
通过对施工流程的介绍，保证了后续施工过程中的规范性和效率性。
4. 安全生产在交底中，我们还强调了安全生产的重要性，介绍了水电安装工程中常见的安全事故及其防范措施，以及灾害事故发生后的应急处理方法。
通过对安全生产的介绍，强化了参与者对安全生产的认识，提高了安全生产管理的水平。
三、通过本次水电安装技术交底，我们进一步加强了对工程的了解，了解了工程中的关键环节和技术要求，确保了工程施工的质量和顺利进行。
同时，也增强了参与者的安全意识和安全素质，提高了安全生产管理的水平。
我们将根据本次交底中的记录资料，不断完善和改进水电安装技术，为用户提供更加安全、舒适的居住环境。
2、当做分项工程施工技术交底时，应填写“分项工程单位名称”栏,其他技术交底可不填写。
1、表由施工单位填写，交底单位与接受交底单位各存一份.
2、当做分项工程施工技术交底时，应填写“分项工程单位名称"栏,其他技术交底可不填写.
1、表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程单位名称"栏，其他技术交底可不填写。
1、表由施工单位填写，交底单位与接受交底单位各存一份。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
1、本表由施工单位填写,交底单位与接受交底单位各存一份.
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
1、表由施工单位填写，交底单位与接受交底单位各存一份.
1、表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程单位名称”栏，其他技术交底可不填写.。
一、工程概况1. 工程名称：[具体工程名称]2. 施工单位：[施工单位名称]3. 建设单位：[建设单位名称]4. 设备名称：[具体设备名称]5. 作业内容：[详细描述架线作业内容]6. 交底部门：[负责交底的部门名称]7. 交底人：[交底人的姓名及职务]8. 施工期限：[施工开始日期] 至 [施工结束日期]二、安全注意事项1. 一般要求- 安装工作应从上至下进行，避免立体交叉作业，防止人员伤害和设备损坏。
- 两人以上共同作业时，应建立呼唤应答制，确保沟通畅通。
- 设备下方禁止放置脚部，防止压伤。
- 使用扳手时，不准套上管子，以免造成意外伤害。
2. 架设电线路- 架设电线路必须有专人指挥，明确信号，确保作业有序进行。
- 所使用的机具（如绞车、滑车、绳索、拨杆等）须经计算和检验后方可使用。
3. 恶劣天气与身体状态- 在六级以上大风、精神不振、酒后、雷雨、浓雾等情况下，禁止立杆及杆上作业。
4. 杆塔组立- 地面组装杆塔时，先选好场地，适当垫平，确保杆塔不得滚动。
- 在坑内放入电杆时，应使用带槽的滑板，不得用锹镐、棍棒等物代替。
- 坑内有人工作时不准移动或转动电杆。
- 起立杆塔离地面0.5～1m时，暂停起立进行检查，特别注意绳扣的连接部分。
- 杆塔起立到70%时应减缓牵引速度，工地人员均应站在距起立杆塔高度的1.2倍以外。
- 不得使用锹镐、棍棒等不适宜的工具立杆，不得将叉杆、支杆等支撑在身体上。
5. 其他安全措施- 严禁使用不适宜的工具进行架线作业。
- 施工现场应设置安全警示标志，明确警示内容。
- 施工人员必须穿戴符合安全要求的工作服、安全帽、防护手套等。
- 高处作业时必须系好安全带，高挂低用。
- 严禁酒后操作，确保作业人员身心状态良好。
三、应急处理1. 发生意外事故时，立即停止作业，组织人员撤离现场。
2. 立即拨打急救电话，并通知相关部门。
3. 保护现场，等待救援人员到来。
四、培训与考核1. 对所有参与架线作业的人员进行安全技术培训，确保其掌握安全操作技能。
施工技术和安全及环境保护交底记录须在杆段两侧用木楔塞紧，以防杆段滚动。
二、排杆排杆顺序：先排下段，后排上段。
下段杆根要对正底盘圆槽中心。
如杆位处于斜坡地形时，电杆应排为正角（即杆头上仰）；如确有困难，宜可为负角，但不得大于5°。
三、调杆调杆前，距离钢圈端30---50mm范围内的钢圈内壁混凝土要清除干净。
调直找正电杆时，操作人员要站在电杆轴线方向一端，用目视找正或两端间拉细铁线找正，使电杆侧面平直。
为保证电杆焊接后正直，电杆顶面宜呈中部上拱形状，整杆的两端宜比中间点低11mm。
调杆完毕，杆段间接头处的地面要挖焊接工作坑，其坑口大小、深度以满足焊工在坑内的操作为准。
四、焊接1、焊接前的准备工作（1）、焊口清理除锈。
将焊口及其附近10---15mm范围内清理干净，焊口处要打磨出金属光泽。
（2）、焊口的坡度应为60°±5°，坡口底的钝边1---2mm。
如果坡口达不到要求时，根据现场实际情况，可用手提砂轮机或用火割修改坡口。
坡口间隙应为2---3mm。
如间隙过大时，应适当调整，严禁用焊丝填堵。
（3）、钢圈的厚度为8--10mm，材质为普通炭素钢A3，气焊宜用φ4H08A型焊丝；电焊宜用φ3.2—4E4303型焊条。
2、点焊每个焊口要对称均匀点焊四点。
起尺寸控制为上下侧两点30—50mm，左右侧两点20—40mm。
点焊的顺序为先点上下两点，后左右两点。
点焊完后要检查电杆是否被点焊拉弯。
当天点焊的杆应当天焊完。
如应故分两天焊，第二天焊接前要检查电杆是否弯曲、下沉，如弯曲、下沉要采取措施纠正。
3、施焊（1）、点焊合格的每个坡口，气焊时必须分两层8段焊接，电焊分为三层，但前二层必须分8段焊接。
每层各段的交叉点要互相错开。
（2）、焊接后，整根电杆的弯曲度严禁超过其长度的2%o，钢圈焊接头必须进行防腐处理。
4、焊后处理（1）、钢圈附近混凝土崩块及裂缝的修补。
清理混凝土的崩块。
鲁DQ-004.1□□□鲁DQ-004。
1□□□鲁DQ-004.1□□□鲁DQ-004.1□□□技术交底记录(公司级）鲁DQ-004□□□技术交底记录(公司级）鲁DQ-004.1□□□鲁DQ-004.1□□□鲁DQ-004.1□□□鲁DQ-004□□□鲁DQ-004□□□鲁DQ-004.1□□□鲁DQ-004.1□□□鲁DQ-004□□□单位工程名称日照市城市规划展览馆施工单位山东锦华建设集团有限公司分部工程建筑电气子分部工程供电干线分项工程桥架安装和桥架内电缆敷设日期年月日交底内容：1.电缆桥架安装工艺流程:2.根据施工图确定始端到终端位置，沿图纸标定走向，找好水平、垂直、弯通，用粉线袋或画线沿桥架走向在墙壁、顶棚、地面、梁、板、柱等处弹线或画线，并均匀档距画出支、吊、托架位置。
3.预埋铁件或膨胀螺栓(1) 预埋铁件的自制加工不应小于120mm×80mm×6mm，做法如本标准6.3.7.2图6.3.7.2。
其锚固圆钢的直径不小于10mm。
(2) 紧密配合土建结构的施工，将预埋铁件平面紧贴模板，将锚固圆钢用绑扎或焊接的方法固定在结构内的钢筋上；待混凝土模板拆除后，预埋铁件平面外露，将支架、吊架或托架焊接在上面进行固定(3) 根据支架承受的荷重，选择相应的膨胀螺栓及钻头；埋好螺栓后，可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上，可参见本标准6.3.7.7图表。
4.支、吊架安装(1) 支架与吊架所用钢材应平直，无显著扭曲。
下料后长短偏差应在3mm范围内，切口处应无卷边、毛刺。
(2) 钢支架与吊架应焊接牢固，无显著变形，焊接前厚度超过4mm的支架、铁件应打坡口，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷。
(3)支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物的坡度、角度一致。
（4）支架与吊架的规格一般不应小于扁钢30mm×3mm；角钢25mm×25mm×3mm。
一、交底时间：____年__月__日二、工程概况：1. 项目名称：_________________________2. 施工地点：_________________________3. 施工内容：_________________________4. 施工单位：_________________________三、冬季施工特点及注意事项：1. 冬季施工特点：- 气温低，湿度大，易结冰；- 材料和设备易受冻、老化；- 施工人员易出现冻伤、感冒等问题。
2. 注意事项：- 施工人员需做好防寒保暖措施，穿防滑鞋，戴防寒手套、帽子等； - 施工现场应配备足够的防冻、防滑材料；- 加强施工人员的安全教育培训，提高安全意识；- 严格执行操作规程，确保施工安全。
四、安全技术措施：1. 施工准备：- 对施工人员进行冬季施工安全教育培训，提高安全意识；- 对施工人员进行防冻、防滑、防中毒等知识培训；- 检查施工设备、材料是否符合冬季施工要求，确保设备正常运行； - 对施工现场进行清理，确保道路畅通、场地平整。
2. 施工过程：- 严格按照操作规程进行施工，确保施工质量；- 施工现场设置警示标志，防止非施工人员进入；- 加强对施工人员的安全管理，确保施工安全；- 定期检查施工设备、材料，确保设备正常运行；- 加强施工现场的防寒、防滑措施，防止施工人员滑倒、摔伤。
3. 高空作业：- 高空作业人员必须佩戴安全带、安全帽等防护用品；- 高空作业平台应设置防滑条，防止人员滑倒；- 高空作业时，严禁抛掷物品，防止伤人。
4. 临时用电：- 严格执行临时用电管理规定，确保用电安全；- 定期检查电线、电缆，防止漏电、短路；- 严禁私拉乱接电线，防止触电事故发生。
5. 防冻措施：- 对施工设备、材料进行防冻处理，防止冻坏；- 施工现场设置防冻设施，防止施工人员冻伤；- 加强施工现场的排水、防滑措施，防止路面结冰。
五、应急处理措施：1. 人员冻伤：- 立即将冻伤人员转移到温暖的地方；- 用温水（不超过40℃）浸泡冻伤部位，逐步恢复体温；- 如有需要，及时送医院治疗。
输电线路工程安全技术交底为确保输电线路工程的安全施工和运营，我们将进行安全技术交底。
本文档旨在详细说明相关安全技术要求和操作规程，以提高工作人员的安全意识和操作技能。
1. 危险源辨识和控制在进行输电线路工程施工前，必须对潜在的危险源进行辨识并采取相应的控制措施。
危险源包括但不限于：- 高压电源- 高空作业- 火灾和爆炸风险- 物体滑落和坠落风险- 化学品和有害物质的接触- 工作场所的光照、温度和湿度等环境因素针对这些危险源，施工人员必须严格遵守以下控制措施：- 佩戴个人防护装备，包括安全帽、防护眼镜、防护手套、防滑鞋等。
- 确保施工区域的电源被切断并正确接地。
- 对高空作业区域进行严格限制和防护，例如设置护栏和安全网。
- 定期检查电气设备的绝缘和线路连接情况，确保其安全可靠。
- 使用防火材料和防火设施，随时准备应对火灾风险。
- 妥善保管和使用化学品，避免造成污染和危害。
2. 安全操作规程为保证施工人员的安全和工程质量，必须遵守以下安全操作规程：- 施工前，确保所有工作人员都接受了必要的培训，熟悉操作规程和安全手册。
- 在施工现场设置明显的安全标识，包括禁止通行、高压警示、消防器材位置等。
- 确保所有工具和设备都符合国家安全标准，并定期检查和维护。
- 禁止未经授权的人员进入施工区域，并确保施工区域的安全围栏畅通无阻。
- 严禁酒后和疲劳作业，保证施工人员的身体和精神状态良好。
3. 消防和应急预案在输电线路工程上，火灾和其他紧急情况可能发生。
为应对这些情况，必须制定详细的消防和应急预案，并提供必要的培训和装备。
- 确保施工现场配备足够的消防器材，如灭火器、消防水枪等。
- 为所有工作人员提供消防培训和逃生演练，确保大家熟悉应急程序。
- 建立有效的通讯和报警系统，以便及时发现和报告紧急情况。
- 在施工现场设置紧急疏散通道和集合点，指定责任人负责组织人员疏散和救援。
4. 安全检查和监督为确保安全施工，必须进行定期的安全检查和监督。
35KV架空线路安全技术交底施工技术和安全及环境保护交底记录XXX工程名称：35KV集电线路工程交底时间：年月日建设单位：XXX记录人：名称35KV集电线路工程接受交底班组：交底人：一、施工技术交底内容：1、普通基础1）基础施工应遵守《110-500KV架空送电线路施工及验收规范》（GB-2005）。
2）基础施工应严格遵照各基础施工图纸中的基础说明及注意事项。
3）施工人员必须熟悉基础施工图及基础明细表，按图施工。
4）认真研究基础作业指导书，按照施工方案进行施工。
5）本工程地基土壤均为自重湿陷性黄土。
基础开挖时，如发现地质与设计不符，应及时上报，由项目部与设计人员联系，进行处理。
6）基础分坑前应逐基复测塔基断面，如分坑过程中发现与图纸不符，及时通知项目部，由项目部联系设计院进行处理。
7）基础开挖先进行测量定位抄平放线。
8）基坑开挖时，应注意避免挠动原状土。
9）塔基础坑（不含掏挖基础和岩石基础）坑深允许偏差为+100mm，-50mm，坑底平整。
同基基础坑在允许偏差范围内按最深基坑操平。
掏挖基础以外的工作以掏挖为主，对于风化岩可采用松动爆破与人工开挖结合，但要保持坑壁完整，岩渣必须清除干净。
掏挖基础及岩石基础的尺寸不允许有负偏差。
10）开挖时，应经常检查平面控制桩、水准点、基坑的平面位置、水平标高、边坡坡度等。
11）开挖时离底标高差200mm，停止用机械挖，用人工挖到位，防止机械开挖对地基扰动。
12）当开挖的土体含水量大且不稳定，或边坡较陡、基坑较深、地质条件不好时，应采用加固措施。
13）塔基础坑深与设计坑深偏差大于+100mm时，应铺石灌浆。
14）接地沟开挖的长度和深度要符合设计要求并不得有负偏差，沟中杂物要清除。
在山坡上挖接地沟时，沿等高线开挖。
15）塔基础坑及拉线基础坑回填，要求分层夯实，每次回填300mm夯实一次。
并要有防沉层（300mm-500mm）。
16）施工现场的砂石，必须为水洗砂砂和碎石，且砂石料必须采用彩条布对其进行铺垫。
