电感和磁珠有什么联系与区别？

叠层电感和磁珠
叠层电感和磁珠都是电子元件中常用的被动元件，它们在电路中起到不同的作用。

叠层电感是一种由多层导体和磁性材料交替堆叠而成的电感元件。

它具有体积小、电感值稳定、高频特性好等优点，常用于射频电路、滤波电路和功率放大器等领域。

叠层电感的电感值通常在几微亨到几百微亨之间，工作频率可以达到几百兆赫兹甚至更高。

磁珠则是一种由磁性材料制成的无源元件，它的主要作用是抑制高频噪声和电磁干扰。

磁珠的阻抗在高频下呈现出较高的电阻值，能够有效地阻止高频信号的通过，从而减少电路中的噪声和干扰。

磁珠通常用于电源线路、数据传输线和信号线等，以提高电路的抗干扰能力。

虽然叠层电感和磁珠都是用于电路中的被动元件，但它们的工作原理和应用场景有所不同。

叠层电感主要用于储存和释放能量，而磁珠则主要用于抑制高频噪声和电磁干扰。

在实际应用中，需要根据具体的电路需求选择合适的元件。

EMC磁珠到底是什么特性？（1）发布时间：2012-06-13 21:06:27推荐到论坛刚才偶然看了本刊的两篇有关磁珠的专家博文，这两篇博文都是讲磁珠的。

其中一篇是讲磁珠与电感的区别，另一篇讲磁珠其实就是一电阻特性，其实这样的说法都是不准确的。

磁珠（Ferrite bead）的等效电路是一个DCR电阻串联一个电感并联一个电容和一个电阻。

DCR是一个恒定值，但后面三个元件都是频率的函数，也就是说它们的感抗，容抗和阻抗会随着频率的变化而变化，当然它们阻值，感值和容值都非常小。

从等效电路中可以看到，当频率低于fL（LC谐振频率）时，磁珠呈现电感特性；当频率等于fL时，磁珠是一个纯电阻，此时磁珠的阻抗（impedance）最大；当频率高于谐振频率点fL时，磁珠则呈现电容特性。

EMI选用磁珠的原则就是磁珠的阻抗在EMI噪声频率处最大。

比如如果EMI噪声的最大值在200MHz,那你选择的时候就要看磁珠的特性曲线，其阻抗的最大值应该在200MHz 左右。

下图是一个磁珠的实际的特性曲线图。

大家可以看到这个磁珠的峰值点出现在1GHz左右。

在峰点时，阻抗（Z）曲线的值与电阻（R）的相等。

也就是说这个磁珠在1GHz时，是个纯电阻，而且阻抗值最大。

Z: impedance R: R( f) X1: L\\C如需转载，请注明出处，多谢！推荐博文到论坛，即刻奖励2积分!前面简单介绍了EMI磁珠的基本特性曲线。

从磁珠的阻抗曲线来看，其实它的特性就是可以用来做高频信号滤波器。

需要注意的是，通常大家看到的厂家提供的磁珠阻抗曲线，都是在无偏置电流情况下测试得到的曲线。

但大部分磁珠通常被放在电源线上用来滤除电源的EMI噪声。

而在有偏置电流的情况下，磁珠的特性会发生一些变化。

下面是某个0805尺寸额定电流500mA的磁珠在不同的偏置电流下的阻抗曲线。

大家可以看到，随着电流的增加，磁珠的峰值阻抗会变小，同时阻抗峰值点的频率也会变高。

在进一步阐述磁珠的特性之前，让我们先来看一下磁珠的主要特性指标的定义：Z (阻抗，impedance ohm) :磁珠等下电路中所有元件的阻抗之和,它是频率的函数。

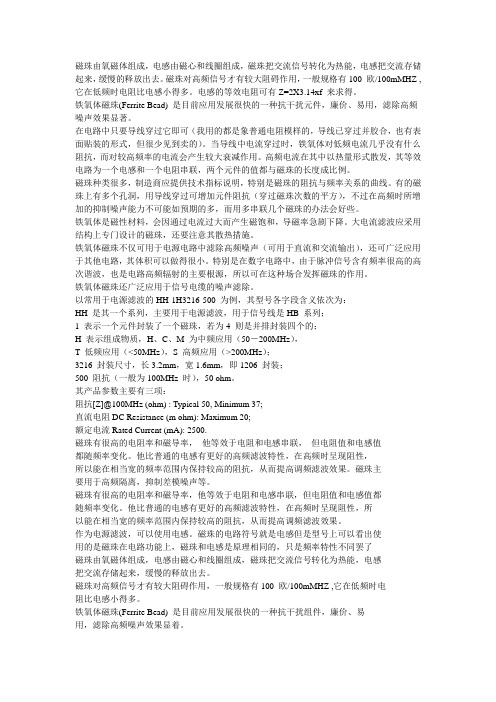

磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去。

磁珠对高频信号才有较大阻碍作用，一般规格有100 欧/100mMHZ , 它在低频时电阻比电感小得多。

电感的等效电阻可有Z=2X3.14xf 来求得。

铁氧体磁珠(Ferrite Bead) 是目前应用发展很快的一种抗干扰元件，廉价、易用，滤除高频噪声效果显著。

在电路中只要导线穿过它即可（我用的都是象普通电阻模样的，导线已穿过并胶合，也有表面贴装的形式，但很少见到卖的）。

当导线中电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大衰减作用。

高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个元件的值都与磁珠的长度成比例。

磁珠种类很多，制造商应提供技术指标说明，特别是磁珠的阻抗与频率关系的曲线。

有的磁珠上有多个孔洞，用导线穿过可增加元件阻抗（穿过磁珠次数的平方），不过在高频时所增加的抑制噪声能力不可能如预期的多，而用多串联几个磁珠的办法会好些。

铁氧体是磁性材料，会因通过电流过大而产生磁饱和，导磁率急剧下降。

大电流滤波应采用结构上专门设计的磁珠，还要注意其散热措施。

铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还可广泛应用于其他电路，其体积可以做得很小。

特别是在数字电路中，由于脉冲信号含有频率很高的高次谐波，也是电路高频辐射的主要根源，所以可在这种场合发挥磁珠的作用。

铁氧体磁珠还广泛应用于信号电缆的噪声滤除。

以常用于电源滤波的HH-1H3216-500 为例，其型号各字段含义依次为：HH 是其一个系列，主要用于电源滤波，用于信号线是HB 系列；1 表示一个元件封装了一个磁珠，若为4 则是并排封装四个的；H 表示组成物质，H、C、M 为中频应用（50－200MHz），T 低频应用（<50MHz），S 高频应用（>200MHz）；3216 封装尺寸，长3.2mm，宽1.6mm，即1206 封装；500 阻抗（一般为100MHz 时），50 ohm。

1、磁珠，其实就是单匝的线圈，而电感是多匝的。

有一匝以上的线圈习惯称为电感线圈，少于一匝（导线直通磁环）的线圈习惯称之为磁珠，其实磁珠就是单匝电感，因此电感量小，与其寄生电容的共振频率就高（在这个频率点上，阻抗最高），因而对高频的抑制作用就好。

2、磁珠，是能量消耗元件，可等效为一个电感和一个电阻串联，只是电阻和电感都随频率的增高而增大，低频时阻抗很小，信号可以通过，频率较高时，比如说外界的RF干扰，等效阻抗很大，射频干扰以热量的形式被消耗掉，达到EMC 的目的，常用于信号线和电源线入口，抑制高频干扰和尖峰干扰；而电感是储能元件，多用于电源的滤波。

3、磁珠主要对付环境中的电磁辐射干扰；电感用来对付传导性干扰。

4、两者在电路中的符号虽然相同，但是单位却不同，磁珠的单位是欧姆，因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。

磁珠的DATASHEET上一般会提供频率和阻抗的特性曲线图，一般以100MHz 为标准，比如1000R@100MHz，意思就是在100MHz频率的时候磁珠的阻抗相当于600欧姆；电感的单位是亨利(H)。

不过两者贴片的封装差不多，顺便贴出贴片的公制封装与英制封装名称对比：下面主要说说磁珠：现在用的最多的是铁氧体磁珠(Ferrite Bead) 。

1、磁珠的分类：通用型、大电流型、低频高阻型及尖峰型。

并分别用代号来表示：CBG的含义叠层片式通型磁珠，CBW 为大电流型，CBY为尖峰型、CBH为低频高阻型。

2、磁珠的参数：以我们选用的村田的BLM15AG102SN1为例：阻抗1000ohm@100MHz，100MHz时的等效阻抗位1000欧姆；直流电阻DC Resistance (1.0 ohm)，直流阻抗1.0欧姆，表示对直流信号的衰减，越低越好；还可以发现一个现象：阻抗越大，其直流阻抗也越大，例如，BLM15AG100SN1100MHz阻抗仅为10ohm，直流阻抗为0.05ohm。

数字地和模拟地处理的基本原则如下：1模拟地和数字地之间链接（1）模拟地和数字地间串接电感一般取值多大？一般用几uH到数十uH。

（2）用0欧电阻是最佳选择 (1)可保证直流电位相等、(2)单点接地(限制噪声)、(3)对所有频率的噪声都有衰减作用(0欧也有阻抗，而且电流路径狭窄，可以限制噪声电流通过)。

磁珠相当于带阻陷波器，只对某个频点的噪声有抑制作用，如果不能预知噪点，如何选择型号，况且，噪点频率也不一定固定，故磁珠不是一个好的选择。

电容不通直流，会导致压差和静电积累，摸机壳会麻手。

如果把电容和磁珠并联，就是画蛇添足，因为磁珠通直，电容将失效。

串联的话就显得不伦不类。

电感特性不稳定，离散分布参数不好控制，体积大。

电感也是陷波，LC 谐振(分布电容)，对噪点有特效。

总之，关键是模拟地和数字地要一点接地。

建议，不同种类地之间用0欧电阻相连；电源引入高频器件时用磁珠；高频信号线耦合用小电容；电感用在大功率低频上。

2 磁珠采用在高频段具有良好阻抗特性的铁氧体材料烧结面成，专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。

主要参数:标称值:因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆 .一般以100MHz为标准，比如2012B601，就是指在100MHz的时候磁珠的阻抗为600欧姆。

额定电流:额定电流是指能保证电路正常工作允许通过电流.3 电感与磁珠的区别:有一匝以上的线圈习惯称为电感线圈,少于一匝（导线直通磁环）的线圈习惯称之为磁珠;电感是储能元件,而磁珠是能量转换（消耗）器件;电感多用于电源滤波回路,磁珠多用于信号回路,用于EMC对策;磁珠主要用于抑制电磁辐射干扰,而电感用于这方面则侧重于抑制传导性干扰.两者都可用于处理EMC、EMI问题;电感一般用于电路的匹配和信号质量的控制上.在模拟地和数字地结合的地方用磁珠.磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值都随频率变化。

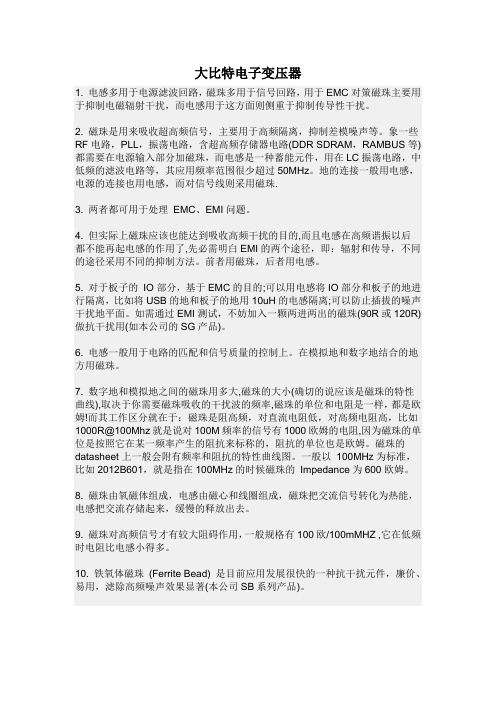

大比特电子变压器1. 电感多用于电源滤波回路，磁珠多用于信号回路，用于EMC对策磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。

2. 磁珠是用来吸收超高频信号，主要用于高频隔离，抑制差模噪声等。

象一些RF电路，PLL，振荡电路，含超高频存储器电路(DDR SDRAM，RAMBUS等)都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过50MHz。

地的连接一般用电感，电源的连接也用电感，而对信号线则采用磁珠.3. 两者都可用于处理EMC、EMI问题。

4. 但实际上磁珠应该也能达到吸收高频干扰的目的,而且电感在高频谐振以后都不能再起电感的作用了,先必需明白EMI的两个途径，即：辐射和传导，不同的途径采用不同的抑制方法。

前者用磁珠，后者用电感。

5. 对于板子的IO部分，基于EMC的目的;可以用电感将IO部分和板子的地进行隔离，比如将USB的地和板子的地用10uH的电感隔离;可以防止插拔的噪声干扰地平面。

如需通过EMI测试，不妨加入一颗两进两出的磁珠(90R或120R)做抗干扰用(如本公司的SG产品)。

6. 电感一般用于电路的匹配和信号质量的控制上。

在模拟地和数字地结合的地方用磁珠。

7. 数字地和模拟地之间的磁珠用多大,磁珠的大小(确切的说应该是磁珠的特性曲线),取决于你需要磁珠吸收的干扰波的频率,磁珠的单位和电阻是一样，都是欧姆!而其工作区分就在于：磁珠是阻高频，对直流电阻低，对高频电阻高，比如1000R@100Mhz就是说对100M频率的信号有1000欧姆的电阻,因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。

磁珠的datasheet上一般会附有频率和阻抗的特性曲线图。

一般以100MHz为标准，比如2012B601，就是指在100MHz的时候磁珠的Impedance为600欧姆。

8. 磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去。

磁珠英文Ferrite Beads，简写FB磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。

磁珠是用来吸收超高频信号，像一些RF电路，PLL，振荡电路，含超高频存储器电路（DDRSDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过50MHZ。

磁珠的功能主要是消除存在于传输线结构（电路）中的RF噪声，RF能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有用信号，而射频RF能量却是无用的电磁干扰沿着线路传输和辐射（EMI）。

要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色（衰减器），该器件允许直流信号通过，而滤除交流信号。

通常高频信号为30MHz以上，然而，低频信号也会受到片式磁珠的影响。

磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值都随频率变化。

他比普通的电感有更好的高频滤波特性，在高频时呈现阻性，所以能在相当宽的频率范围内保持较高的阻抗，从而提高调频滤波效果。

作为电源滤波，可以使用电感。

磁珠的电路符号就是电感但是型号上可以看出使用的是磁珠在电路功能上，磁珠和电感是原理相同的，只是频率特性不同罢了。

磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去。

磁珠对高频信号才有较大阻碍作用，一般规格有100欧/100mMHZ,它在低频时电阻比电感小得多。

铁氧体磁珠（Ferrite Bead）是目前应用发展很快的一种抗干扰组件，廉价、易用，滤除高频噪声效果显着。

在电路中只要导线穿过它即可（我用的都是象普通电阻模样的，导线已穿过并胶合，也有表面贴装的形式，但很少见到卖的）。

当导线中电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大衰减作用。

高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个组件的值都与磁珠的长度成比例。

珠，它和铁氧体不是同一种材料。

（注：请区别于电‘技术中的“绝缘瓷珠”一一编者）磁珠的主要原料为铁氧体，是一种立方晶格结构的亚铁磁性材料。

这种材料的特点是高频损耗非常大，具有很高的导磁率，使电感的线圈绕组之间在高频高阻的情况下产生的电容最小。

当导线中有电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大的衰减。

对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率卩和饱和磁通密度Bs。

它的等效电路为一个电感和一个电阻串联，两个元件的值都与磁珠的长度成比例。

当导线穿过这种铁氧体磁芯时，所构成的电感阻抗是随着频率的升高而增加。

高频电流在其中以热量形式散发。

在低频段，阻抗由电感的感抗构成。

低频时R很小，磁芯的磁导率较高，因此电感量较大，L起主要作用，电磁干扰被反射而受到抑制，并且这时磁芯的损耗较小•整个器件是一个低损耗，高Q特性的电感。

这种电感容易造成谐振. 因此在低频段有时可能出现使用铁氧体磁珠后，干扰增强的现象。

在高频段，阻抗由电阻成分构成，随着频率升高，磁芯的磁导率降低，导致电感的电感量减小，感抗成分减小。

这时磁芯的损耗增加，电阻成分增加，导致总的阻抗增加。

当高频信号通过铁氧体时，电磁干扰被吸收并转换成热能的形式耗散掉。

铁氧体抑制元件广泛应用于印制电路板•在电源线和数据线上，如在印制板的电源线入口端加铁氧体抑制元件.就可以滤除高频干扰。

铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰，它也具有吸收静电放电脉冲干扰的能力。

电感是储能元件，而磁珠是能量转换（消耗）器件。

电感多用于电源滤波回路，侧重于抑制传导性干扰；磁珠多用于信号回路，主要用于EMI（电磁兼容）方面。

磁珠用来吸收超高频信号，例如在一些RF电路、PLL、振荡电路、含超高频存储器电路等，都需要在电源输入部分加磁珠。

电感是一种储能元件，多用在LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHz1磁珠的单位是欧姆，而不是亨特。

0 欧电阻、电感、磁珠单点接地时有什么区别？
一、0 欧姆电阻
只要是地，最终都要接到一起，然后入大地。

如果不接在一起就是“浮地”，存在压差，容易积累电荷，造成静电。

地是参考0 电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。

人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。

虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。

如果把模拟地和数字地大面积直接相连，会导致互相干扰。

不短接又不妥，有以下四种方法可以解决此问题：
①用磁珠连接；
②用电容连接；
③用电感连接；
④用0 欧姆电阻连接。

区别：
①磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显着抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。

对于频率不确定或无法预知的情况，磁珠不合。

②电容隔直通交，造成浮地。

③电感体积大，杂散参数多，不稳定。

④0 欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。

电阻在所有频带上都有衰减作用(0 欧电阻也有阻抗)，这点比磁珠强。

0 欧姆电阻的其它作用。

1 引言由于电磁兼所有yy容的迫切要求，电磁干扰(EMI)抑制元件获得了广泛的应用。

然而实际应用中的电磁兼容问题十分复杂，单单依靠理论知识是完全不够的，它更依赖于广大电子工程师的实际经验。

为了更好地解决电子产品的电磁兼容性这一问题，还要考虑接地、电路与PCB板设计、电缆设计、屏蔽设计等问题[1][2]。

本文通过介绍磁珠的基本原理和特性来说明它在开关电源电磁兼容设计中的重要性与应用，以期为设计者在设计新产品时提供必要的参考。

2 磁珠及其工作原理磁珠的主要原料为铁氧体，铁氧体是一种立方晶格结构的亚铁磁性材料，铁氧体材料为铁镁合金或铁镍合金，它的制造工艺和机械性能与陶瓷相似，颜色为灰黑色。

电磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料，许多厂商都提供专门用于电磁干扰抑制的铁氧体材料。

这种材料的特点是高频损耗非常大，具有很高的导磁率，它可以使电感的线圈绕组之间在高频高阻的情况下产生的电容最小。

铁氧体材料通常应用于高频情况，因为在低频时它们主要呈现电感特性，使得损耗很小。

在高频情况下，它们主要呈现电抗特性并且随频率改变。

实际应用中，铁氧体材料是作为射频电路的高频衰减器使用的。

实际上，铁氧体可以较好的等效于电阻以及电感的并联，低频下电阻被电感短路，高频下电感阻抗变得相当高，以至于电流全部通过电阻。

铁氧体是一个消耗装置，高频能量在上面转化为热能，这是由它的电阻特性决定的。

对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率和饱和磁通密度。

磁导率可以表示为复数，实数部分构成电感，虚数部分代表损耗，随着频率的增加而增加。

因此它的等效电路为由电感L和电阻R组成的串联电路，如图1所示，电感L和电阻R都是频率的函数。

当导线穿过这种铁氧体磁芯时，所构成的电感阻抗在形式上是随着频率的升高而增加，但是在不同频率时其机理是完全不同的。

(a) 安装图(b)高频等效电路(c) 电路符号图1 铁氧体磁珠在高频段，阻抗主要由电阻成分构成，随着频率的升高，磁芯的磁导率降低，导致电感的电感量减小，感抗成分减小，但是，这时磁芯的损耗增加，电阻成分增加，导致总的阻抗增加，当高频信号通过铁氧体时，电磁干扰被吸收并转换成热能的形式消耗掉。
