半导体器件中的载流子输运与控制半导体器件是现代电子技术的基础,广泛应用于各个领域。
而半导体器件的性能与其内部的载流子输运和控制密切相关。
本文将从理论和实践两个方面,探讨半导体器件中的载流子输运与控制的重要性以及相关的研究进展。
一、载流子输运的基本原理半导体器件的工作原理是基于载流子的输运和控制。
在半导体中,载流子主要包括电子和空穴。
电子是负电荷的载流子,空穴是正电荷的载流子。
它们在半导体中的输运过程决定了器件的性能。
载流子的输运过程主要包括漂移和扩散两种方式。
漂移是指载流子在电场的作用下移动,扩散是指载流子由高浓度区向低浓度区的自发移动。
在半导体器件中,电场和浓度梯度是通过外加电压和材料结构来实现的。
二、载流子输运与器件性能的关系载流子的输运过程直接影响着半导体器件的性能。
首先,载流子的输运速度决定了器件的工作速度。
电子和空穴在半导体中的移动速度取决于材料的能带结构和杂质的影响。
较高的移动速度能够提高器件的响应速度,从而实现更高的工作频率。
其次,载流子的输运过程也影响着器件的功耗和能效。
载流子在输运过程中会发生散射,导致能量损失。
因此,减小载流子的散射和提高输运效率可以降低器件的功耗,提高能效。
此外,载流子输运还与半导体器件的电流密度和热耗散能力有关。
较高的电流密度会导致载流子的散射增加,从而产生更多的热量。
因此,合理设计器件结构和优化载流子输运过程可以提高器件的电流承载能力和热耗散能力。
三、载流子输运与控制的研究进展为了改善半导体器件的性能,研究人员一直在不断探索载流子输运与控制的方法。
在理论方面,基于半导体物理学的模型和数值仿真方法被广泛应用。
这些方法可以揭示载流子输运的机制和影响因素,为器件设计提供理论指导。
在实践方面,研究人员通过改变半导体材料的性质和器件结构来控制载流子的输运过程。
例如,通过引入杂质和控制材料的晶格结构,可以调节载流子的能带结构和散射机制,从而影响其输运特性。
此外,利用纳米尺度结构和界面工程等方法,也可以实现对载流子输运的精确控制。
电子在半导体中的载流子输运与载流子浓度变化规律在现代科技的发展中,半导体材料扮演着重要的角色。
它们不仅广泛应用于电子器件中,而且在光电子学、能源等领域也有着重要的应用。
而半导体器件的工作原理则与半导体中载流子的输运与浓度变化规律息息相关。
本文将以电子在半导体中的载流子输运与载流子浓度变化规律为主题展开讨论。
在半导体材料中,载流子指的是电子或空穴,它们在材料中的运动形成了电流。
对于电子而言,它们在半导体中的运动遵循一定的规律。
首先,电子会随机地做热运动,即在晶格内进行热振动。
当电场作用于半导体材料时,电子除了受到晶格的阻碍外,还受到电场的驱动力,从而形成了电子的漂移运动。
这种漂移运动可分为两种情况:导电态和不导电态。
在导电态中,电子的漂移速度与电场强度成正比;而在不导电态中,由于晶格散射的影响,电子的漂移速度不再与电场强度呈线性关系。
另外,电子在半导体中的输运还受到其他因素的影响,如杂质、温度等。
其中,杂质的作用十分显著。
杂质在半导体中引入了陷阱态,从而影响了电子的运动速度。
当电子进入陷阱态时,它们的运动速度会减小,从而降低了电子的漂移速度。
因此,在半导体中具有杂质的区域,电子的输运速度较慢。
而在纯净的半导体区域,电子的漂移速度较快。
此外,半导体中载流子的浓度也会随着不同条件而变化。
载流子的浓度与材料中离子的掺杂浓度以及温度有关。
离子的掺杂浓度越高,载流子的浓度也越高。
掺杂浓度高的区域称为n型区域,其中带负电的电子浓度较高;而掺杂浓度低的区域则称为p型区域,其中带正电的空穴浓度较高。
在n型区域和有机区域之间存在电势差,这使得电子和空穴在区域间发生扩散。
当达到动态平衡时,区域间的扩散流和复合流相互抵消,从而形成载流子浓度分布的稳定状态。
总结起来,电子在半导体中的载流子输运与载流子浓度变化规律是一个复杂而又精彩的过程。
电子的漂移运动受到电场和晶格散射的共同影响,杂质的引入又对电子的运动速度产生了显著的影响。

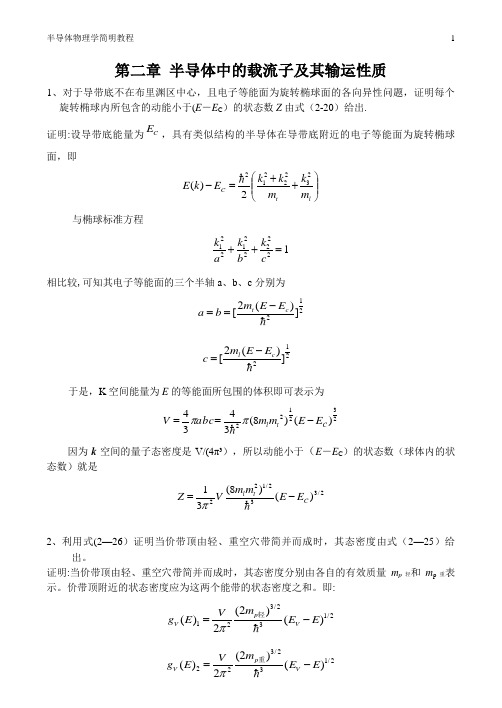

第二章 半导体中的载流子及其输运性质1、对于导带底不在布里渊区中心,且电子等能面为旋转椭球面的各向异性问题,证明每个旋转椭球内所包含的动能小于(E -E C )的状态数Z 由式(2-20)给出. 证明:设导带底能量为CE ,具有类似结构的半导体在导带底附近的电子等能面为旋转椭球面,即⎪⎪⎭⎫ ⎝⎛++=-l t C m k m k k E k E 23222122)(与椭球标准方程2221122221k k k a b c ++=相比较,可知其电子等能面的三个半轴a 、b 、c 分别为212])(2[ c t E E m b a -== 212])(2[ c l E E m c -=于是,K 空间能量为E 的等能面所包围的体积即可表示为232122)()8(3434C t l E E m m abc V -==ππ因为k 空间的量子态密度是V/(4π³),所以动能小于(E -E C )的状态数(球体内的状态数)就是2/332/122)()8(31C t l E E m m V Z -= π2、利用式(2—26)证明当价带顶由轻、重空穴带简并而成时,其态密度由式(2—25)给出。
证明:当价带顶由轻、重空穴带简并而成时,其态密度分别由各自的有效质量m p 轻和m p 重表示。
价带顶附近的状态密度应为这两个能带的状态密度之和。
即:2/132/321)()2(2)(E E m V E g V p V -= 轻π 2/132/322)()2(2)(E E m V E g Vp V -= 重π价带顶附近的状态密度=)(E g V 1)(E g V 2)(E g V +即:=)(E g V 2/132/32)()2(2E E m V V p - 轻π+2/132/32)()2(2E E m V V p - 重π]2)2[()(223232212)(重轻p P V m m E E V +-= π只不过要将其中的有效质量m p *理解为3/22/32/3*)(重轻p p p m m m +=则可得:])2)2[()2(2/32323*重轻(p p p m m m +=带入上面式子可得:2/132/3*2)()2(2)(E E m V E g V p V -= π3、完成本章从式(2—42)到(2-43)的推演,证明非简并半导体的空穴密度由式(2—43)决定.解:非简并半导体的价带中空穴浓度p 0为dEE g E f p V B E E VV)())(1('0-=⎰带入玻尔兹曼分布函数和状态密度函数可得dE E E T K E E m p V E E F p VV21'033*20)()exp()2(21--=⎰ π令,)()(0T K E E x V -=则2121021)()(x T K E E V =- Tdx k E E d V 0)(=-将积分下限的E'V (价带底)改为—∞,计算可得)exp()2(202320*0T K E E Tk m p F V p -= π令3230*2320*)2(2)2(2h T k m T k m N p p V ππ==则得)exp(00T k E E N P VF V --=4、当E -E F =1。
半导体器件中的载流子输运与特性在当今高科技发展中,半导体器件扮演着重要的角色。
从计算机芯片到智能手机,从电子器件到太阳能板,半导体器件已经渗透到我们生活的各个方面。
而半导体器件的性能受载流子输运与特性的影响。
本文将从载流子的生成、输运和特性三个方面来探讨半导体器件中的载流子输运与特性。
一、载流子的生成半导体器件中的载流子主要有两类:电子和空穴。
电子是负电荷的带负载流子,空穴则是正电荷的带正载流子。
在半导体中,载流子的生成与其内部能带结构有关。
当半导体材料受到能量激发时,价带中的电子可以被激发到导带中,从而产生自由电子和自由空穴。
这种过程可以通过热激发、光激发或电子-空穴对的复合来实现。
二、载流子的输运载流子的输运是指在半导体中由于电场、温度梯度以及杂质等因素的作用下,使得电子和空穴在材料中自由运动的过程。
载流子的输运主要分为两种方式:漂移和扩散。
漂移是指载流子在电场作用下沿着电场方向移动的过程。
正电荷的载流子会向着电场的反方向移动,负电荷的载流子则会沿着电场方向移动。
载流子在半导体内部的碰撞和散射会影响其移动的方向和速度。
扩散是指载流子由高浓度区域向低浓度区域移动的过程。
在半导体中,杂质原子的浓度梯度可以引起载流子的扩散。
当两个不同浓度区域之间存在浓度梯度时,载流子会沿着浓度梯度的方向从高浓度区域移动到低浓度区域。
三、载流子的特性不同类型的半导体器件具有不同的载流子特性。
其中,两个重要的载流子特性是载流子浓度和载流子迁移率。
载流子浓度是指在半导体中自由载流子的数量。
浓度的大小会直接影响到器件的电导率。
载流子浓度可以通过控制材料的杂质浓度和温度来调节。
载流子迁移率是指载流子运动速度和外界电场之间的关系。
迁移率的大小决定了载流子在电场中的受力情况,进而影响器件的性能。
提高载流子迁移率可以通过优化半导体材料的结构和纯度来实现。
综上所述,载流子输运和特性对于半导体器件的性能具有重要影响。
了解载流子的生成、输运和特性可以帮助我们更好地理解和设计半导体器件。
半导体物理学中载流子的输运特性分析半导体物理学是研究半导体材料中电荷载流子的性质和运动的学科。
对于这些半导体材料电流输送特性的研究,对于现代电子设备和信息技术的发展起着至关重要的作用。
本文将探讨半导体物理学中载流子的输运特性分析。
一、载流子的定义和类型在半导体物理学中,载流子是指携带电荷的粒子,它们在半导体材料中负责电流的输送。
根据带电荷性质的不同,载流子分为正电荷的空穴和负电荷的电子。
空穴是电子跳出离子晶格位置后在其原处留下的带正电荷的空位,而电子则是负电荷的粒子。
二、载流子的产生和输运载流子的产生主要通过固体材料的激发过程来实现。
当外界施加电场、光照或温度变化等激励时,电子会从价带跃迁到导带形成电子-空穴对。
这些电子和空穴会受到电场力的作用向着电场方向运动,从而形成了电流。
在半导体中,电子由于能级差距小,其导电性能强于绝缘体材料。
三、载流子的输运特性在半导体材料中,载流子的输运特性决定了材料的电导率和电流的传输效率。
其中,电流主要通过两种方式传输:漂移和扩散。
1. 漂移:漂移是指由于外加电场的作用,携带电荷的载流子在晶体中受到电场力的驱动而移动。
漂移速度与电场强度成正比,与载流子迁移率成正比。
而载流子的迁移率受到材料中杂质、晶格缺陷等因素的影响。
因此,提高半导体材料的纯度和结晶度可以提高载流子的迁移率,进而提高电导率。
2. 扩散:扩散是指由于载流子浓度差异引起的材料中的载流子传输。
当载流子浓度不均匀时,通过自由运动的载流子将会发生扩散,以实现浓度均匀分布。
扩散速度与浓度梯度成正比,与扩散系数成正比。
扩散系数受到温度、材料的缺陷和掺杂等因素的影响。
四、载流子输运的限制因素在实际的半导体器件中,载流子的输运过程会受到一些因素的限制,主要包括散射、载流子密度限制和表面反射等。
1. 散射:散射是指载流子在晶体中与杂质、晶格缺陷或声子等相互作用后改变原始运动状态的过程。
散射会使得载流子的迁移率降低,影响载流子的输运效率。
半导体中的载流子输运半导体是一种特殊的材料,其电子能带结构使其具有半导体特性,即既不完全导电也不完全绝缘。
在半导体中,载流子的输运是至关重要的。
载流子是指在材料中参与电导的带电粒子,包括带负电荷的电子和带正电荷的空穴。
了解并掌握半导体中的载流子输运机制对于研究和应用半导体技术具有重要意义。
在半导体中,载流子的输运主要包括两个过程:漂移和扩散。
漂移是指在外加电场作用下,带电粒子受力移动的过程。
外加电场使得正负载流子分别向电场方向进行漂移,从而形成电流。
扩散是指由于浓度梯度的存在,带电粒子自发地从浓度高区域向浓度低区域扩散的过程。
扩散使得正负载流子重新组合并导致电流的流动。
在半导体材料中,载流子的输运与材料的特性、结构、掺杂以及温度等因素密切相关。
以硅(Si)为例,由于其晶格结构具有四面体对称性,硅材料中的电子和空穴密度均可达到相对较高的数值。
半导体材料通过掺杂可以引入杂质能级,从而改变其导电性能。
掺杂浓度的增加会导致更多的载流子生成,进而增大电导率。
在载流子输运中,杂质能级起到了重要的作用。
对于掺杂的P型半导体,通常采用三价杂质(如硼)来取代四面体结构中的硅原子,形成硅晶格中的空穴。
这些空穴可以被电子激发进入价带,从而产生正电荷。
而N型半导体则采用五价杂质(如磷)取代硅原子,形成额外的电子。
这些额外的电子使半导体具有了更高的导电性。
此外,温度也对半导体中的载流子输运起到重要影响。
随着温度的升高,材料中的原子振动加剧,导致更多的载流子被激发。
这进一步增加了电导率。
然而,过高的温度也会破坏材料的晶体结构,从而降低电导率。
近年来,随着半导体技术的快速发展,对载流子输运的研究也越发深入。
纳米级半导体结构的出现为探索新的载流子输运机制提供了新的平台。
例如,量子效应引起的载流子波函数重叠对于电导率具有重要影响。
此外,载流子输运还与材料的表面态和边界条件等因素密切相关。
综上所述,半导体中的载流子输运是现代电子技术和信息处理的基础,对于理解和应用半导体材料和器件具有重要意义。
半导体材料中的能带结构和载流子输运机制半导体材料在现代科技中扮演着至关重要的角色,广泛应用于电子器件、光电子器件等领域。
要理解半导体材料的性质和性能,我们需要研究半导体材料中的能带结构和载流子输运机制。
一、能带结构能带结构是描述物质中电子能级分布的一种模型。
对于半导体材料来说,能带结构由价带和导带组成。
1. 价带:价带是能量较低的带,其中填满了电子。
在固体中,原子间的电子交互作用使得原子能级分裂成离散的能带,在固体中表现为连续的能量带。
价带中的电子处于较稳定的状态,不易被激发到导带。
2. 导带:导带是能量较高的带,其中没有电子。
当外界能量作用于原子或者晶格时,电子可获得足够的能量从价带跃迁到导带。
导带中的电子具有较高的能量,容易参与导电过程。
半导体的能带结构与金属和绝缘体有所不同。
金属中,价带与导带重叠,使得电子能够自由移动,导电性能好;而绝缘体中,价带与导带之间存在较大的能隙,电子能量不足以跃迁到导带,因此其导电性能很差。
半导体的能带结构介于金属和绝缘体之间,存在较小的能隙,能够通过适当的能量激发将电子从价带跃迁到导带,从而实现电子的导电。
二、载流子输运机制载流子是指电子和空穴,它们是半导体材料中的导电粒子。
载流子的输运过程影响着半导体材料的导电性能。
1. 电子输运:电子由外界电场驱动,从一个位置向另一个位置移动。
在半导体中,电子的输运通常分为漂移和扩散两种情况。
漂移是指电场作用下,电子沿着电场方向移动,与杂质或晶格碰撞,导致速度减小;扩散是指电子在浓度梯度作用下,从高浓度区域向低浓度区域扩散。
电子输运的基本原理可以用经典电动力学和半导体物理学中的牛顿第二定律和欧姆定律描述。
2. 空穴输运:空穴是电子跃迁到导带中留下的一个“空位”,在半导体材料中的移动过程也被称为空穴的输运。
空穴的运动类似于正电荷的运动。
当外界电场作用于半导体材料时,空穴会受到电场力的驱动,从一个位置移动到另一个位置。
空穴的输运过程中,同样存在漂移和扩散两种情况。
半导体材料的载流子输运与掺杂机制半导体材料是现代电子器件的核心材料,其性能对于电子技术的发展起到了决定性的作用。
而半导体材料的载流子输运和掺杂机制则是决定其电子特性的关键因素之一。
一、载流子运输机制在半导体材料中,载流子分为电子和空穴两种类型。
载流子的输运机制对于材料的导电性能和器件效果都有着重要的影响。
1. 杂质散射杂质散射是指材料中的杂质离子与载流子的相互作用导致其运动轨迹发生变化。
杂质散射对载流子输运的影响取决于杂质的数量、杂质与载流子之间的相互作用强度以及载流子在晶格中的散射概率。
常见的杂质散射机制有声子散射、电离散射和杂质散射等。
2. 色散色散是指由于半导体材料结构的不均匀性或载流子之间相互作用引起的电流流动不平衡现象。
色散导致的主要问题是信号传输速度下降和电流密度不均匀。
为了克服色散问题,研究者们通常会采取掺杂、引入缺陷等方法来改善半导体材料的结构均匀性。
3. 电场效应电场效应是指外加电场对载流子运动的影响。
当外加电场存在时,载流子受到电场力的驱动,从而导致电流流动。
电场效应主要在PN结等半导体器件中起作用,可用于调节和控制电流。
二、掺杂机制掺杂是指在半导体材料中引入外来杂质或添加少量的离子,以改变材料的电学性质和导电性能。
掺杂通常分为两种类型:N型掺杂和P型掺杂。
1. N型掺杂N型掺杂是指在半导体材料中引入杂质,使得材料中载流子的主要类型为电子。
N型掺杂通过掺入五族元素(如砷、锑等)来实现,这些杂质的外层电子数比晶体原子少,形成多余的电子,这些多余的电子即成为载流子。
2. P型掺杂P型掺杂是指在半导体材料中引入杂质,使得材料中载流子的主要类型为空穴。
P型掺杂通过掺入三族元素(如硼、铝等)来实现,这些杂质的外层电子数比晶体原子多,形成缺乏的电子,这些缺乏的电子即成为空穴。
掺杂可以通过扩散、离子注入等方法进行。
通过控制掺杂的类型和浓度,可以调节半导体材料的导电性能,使其具备不同的电子特性和导电能力。
半导体器件中的载流子输运在当今信息技术迅速发展的时代,半导体设备的应用已经成为现代社会不可或缺的一部分。
而在半导体器件的工作中,载流子输运起着关键作用。
本文将讨论半导体器件中的载流子输运的相关概念、机制以及其对器件性能的影响。
一、载流子输运概述半导体器件中的载流子输运指的是载流子在器件内部的传输过程。
在半导体器件中,载流子可以是电子或空穴,它们的运动会直接影响器件的电导性能。
因此,对载流子输运过程的研究非常重要。
二、载流子输运机制在理解载流子输运之前,我们先来了解一些基本的物理机制。
半导体器件中的载流子输运主要受到散射、扩散和漂移三种机制的影响。
1. 散射散射是指载流子与其他物质或背景离子的碰撞。
在半导体中,常见的散射机制有声子散射、杂质散射和缺陷散射等。
这些散射事件会导致载流子的能量和动量发生改变,从而影响其传输性能。
2. 扩散扩散是指由浓度梯度引起的载流子的自由传输。
其过程可以类比溶液中的扩散现象,即高浓度区域中的载流子会自动向低浓度区域扩散。
在半导体器件中,扩散对于载流子输运的平均速度和传输距离起着重要作用。
3. 漂移漂移是指在电场的作用下,载流子受到电场力的驱动而运动。
电场影响下的载流子传输会形成漂移电流。
在半导体器件中,漂移对于载流子的定向输运和电导性能有着决定性影响。
三、载流子输运对器件性能的影响半导体器件中的载流子输运直接影响器件的电导性能和响应速度等重要参数。
良好的载流子输运能够减小电阻、提高电导率和增强设备的响应能力。
1. 提高电导率载流子输运过程中,减小散射事件对于实现高电导率非常重要。
通过降低杂质浓度、优化晶格结构等方式,可以减少载流子与背景离子的碰撞,从而提高电导率。
2. 降低电阻电阻是电流通过器件时遇到的阻力。
通过优化载流子输运,可以减小电阻,提高器件的整体效率。
例如,在半导体器件制造过程中,可以使用掺杂技术调控载流子浓度,从而降低电阻。
3. 提高响应速度在某些高速响应要求的设备中,载流子输运的速度至关重要。
有机半导体材料的载流子输运与电子结构有机半导体材料是一类新兴的材料,其具有良好的载流子输运性能和调控电子结构的特点,在光电子学和电子器件领域具有广泛的应用前景。
本文将从载流子输运和电子结构两方面探讨有机半导体材料的特点和研究进展。
一、载流子输运有机半导体材料的载流子输运性能直接影响电子器件的性能。
在传统的半导体材料如硅和锗中,载流子输运主要通过电子-空穴和电子-声子散射来实现。
而在有机半导体材料中,由于其特殊的分子结构和化学键结构,载流子输运机制有所不同。
1.1 电荷传输有机半导体材料中的载流子主要是电子和空穴。
在一些有机分子中,由于分子内的轨道杂化和共振结构的存在,导致电子和空穴呈现局域化或分散化的特点。
因此,在有机半导体材料中,电荷传输机制主要表现为度电子局域化传输和无序的空穴传输。
1.2 极化化学势有机半导体材料中的载流子输运还受到分子极化化学势的影响。
在分子结构不对称的有机分子中,由于分子内的极化效应,会引起分子内电子的偏移,形成势能差,在外电场的作用下,电子和空穴会沿着势能梯度进行输运。
二、电子结构有机半导体材料的电子结构是理解其载流子输运性能的重要基础。
通过调控电子结构,可以有效提高有机半导体材料的导电性和光电转换效率。
2.1 能带结构有机半导体材料中的能带结构与晶体半导体不同。
在典型有机半导体材料中,常常存在相对宽的价带和导带,能带结构的调控可以通过控制分子结构和化学键的连接方式来实现。
通过调控能带结构,可以提高载流子的流动性能和减少载流子在结构杂化和共振中的损失。
2.2 轨道能级有机半导体材料中的轨道能级对载流子的输运和自旋相关性起着重要作用。
在有机分子中,由于不同分子结构的存在,轨道能级会具有不同的分布和能级间隔。
调控轨道能级可以提高载流子的传输效率和调节自旋相关的电子行为。
2.3 界面效应在有机半导体材料应用中,界面效应对载流子的传输和界面态的形成具有重要影响。
在有机分子和金属、有机分子和介质的界面上,由于电子迁移和相互作用的影响,会引起分子结构和轨道能级的改变,从而影响载流子的输运性能。
