二次回路的运行检查和故障处理范文第一章介绍电力系统由一次变电设备和二次变电设备组成，其中二次回路是连接一次变电设备和二次变电设备之间的重要部分。
二次回路的运行检查和故障处理是确保电力系统正常运行和提高电力系统可靠性的重要环节。
本文将详细介绍二次回路的运行检查和故障处理方法。
第二章二次回路的运行检查2.1 二次回路的运行状态检查对于二次回路的运行状态检查，主要包括以下几个方面：电流、电压、接线和接地情况的检查。
首先，要检查二次回路中的电流情况。
可以通过电流表、示波器等仪器进行测量，检查二次设备输入输出的电流是否正常。
如果电流异常，可能是二次设备有故障，或者是二次回路中存在短路、接线松动等情况。
其次，要检查二次回路中的电压情况。
可以通过电压表进行测量，检查二次设备输入输出的电压是否正常。
如果电压异常，可能是二次设备有故障，或者是二次回路中存在接线松动、接地等情况。
最后，要检查二次回路的接线和接地情况。
可以通过目视和触摸的方式进行检查，检查接线是否牢固、接地是否可靠。
如果接线松动或接地不良，可能会导致二次设备工作不正常，甚至引发火灾、电击等安全问题。
2.2 二次回路的绝缘情况检查对于二次回路的绝缘情况检查，主要是检查二次设备和二次回路之间的绝缘情况。
可以使用绝缘电阻仪进行测量，检查二次设备和二次回路之间的绝缘电阻是否符合要求。
如果绝缘电阻异常低，可能是二次设备绝缘击穿，或者是二次回路中存在漏电等问题。
2.3 二次回路的保护装置检查对于二次回路的保护装置检查，主要是检查二次设备的保护装置是否正常工作。
可以通过人工操作或测试仪器进行测试，检查保护装置的参数是否符合要求，以及保护装置的动作是否正常。
如果保护装置异常，可能无法对故障进行及时处理，从而导致设备损坏甚至事故发生。
第三章二次回路的故障处理3.1 故障的判断在二次回路的故障处理中，首先要进行故障的判断。
可以根据二次设备的工作情况、保护装置的报警信息、二次回路的运行状态等进行判断。
电工进网作业培训讲义：继电保护及二次回路一、继电保护概述电力系统中，各种设备都有可能出现故障，如线路短路、变压器过载、发电机失速等。
这些故障若不能及时切除，就会导致设备损毁，乃至整个电力系统崩溃。
因此，继电保护的作用就是在电力系统发生故障时，自动切除故障部分，使得系统能够正常运行。
继电保护按照其应用范围，可以分为发电机继电保护、变电站继电保护和线路继电保护等。
根据其工作原理不同，继电保护又可分为电流继电保护、电压继电保护、功率继电保护、频率继电保护等。
二、继电保护工作原理继电保护通常由以下三个部分组成：1.传感器：用于将电力系统中的电量变化转换为电信号；2.测量和比较单元：对传感器输出的电信号进行测量，并将测量结果与设定值进行比较；3.操作单元：用于实现开关设备的操作，切除故障电路。
根据工作原理，继电保护又可分为热继电保护、磁力继电保护、电磁式继电保护、静态式继电保护等。
其中，静态式继电保护由于其灵敏度和可靠性等方面的优点，正在逐渐取代传统的电磁式继电保护。
三、二次回路概述二次回路是指继电保护系统中，从主开关到继电保护之间的电路。
它通常由CT、PT、配电柜、接线柱等组成，连接的部分包括电源、信号源、继电保护等。
在二次回路中，CT用于将高电流变换为相对应的低电流，并输出到继电保护中。
PT则用于将高电压变换为相对应的低电压，并输出到继电保护中。
在二次回路中，必须保证电路的连通性良好，信号的可靠性高，并设有母线隔离开关等。
四、二次回路的特点和应用二次回路具有以下特点：1.相对低电压、相对小电流：与电力系统中的高电流、高电压相比较小。
2.实时性要求高：二次回路的测量结果及时反映电力系统中的变化。
必须在很短的时间内完成测量、计算和保护动作。
3.灵敏度和可靠性要求高：继电保护必须在电力系统中发生故障时能够及时进行保护动作。
二次回路在电力系统中有广泛的应用。
例如，在负载中心的保护中，需要灵敏的保护来切除故障部分。
变电二次回路解析及施工验收
变电二次回路是指与变电设备二次出线端子连接的控制、保护、测量、信号等设备的连接线路，包括电缆、导线、端子排等组成部分。
在变电二次回路中，通常存在多种不同的接线方式，例如单线制、双线制、三线制等。
在进行变电二次回路施工验收时，需要注意以下几点：
1.验收前应先检查二次回路的接线是否正确、牢固，电缆及导线的
绝缘是否符合要求，端子排的安装是否牢固、平整。
2.对二次回路的绝缘电阻进行测试，以确保其符合要求。
测试时可
以使用兆欧表或其他专用仪器进行测量。
3.对二次回路的对地电压进行测试，以确保其符合要求。
测试时可
以使用电压表或其他专用仪器进行测量。
4.对二次回路的导通性进行测试，以确保其符合要求。
测试时可以
使用万用表或其他专用仪器进行测量。
5.在验收过程中，应对所有接线端子进行紧固，以确保其接触良好、
牢固可靠。
6.在验收过程中，应对所有电缆及导线进行整理、固定，以确保其
走向合理、美观。
7.在验收过程中，应对所有设备进行清扫、擦拭，以确保其清洁、
无尘。
8.在验收过程中，应对所有设备进行标识、编号，以确保其清晰、
易读。
9.在验收过程中，应对所有设备进行调试、试验，以确保其功能正
常、可靠。
总之，变电二次回路的施工验收是确保变电设备正常运行的重要环节，必须严格按照相关标准进行操作，以确保整个系统的安全、稳定运行。

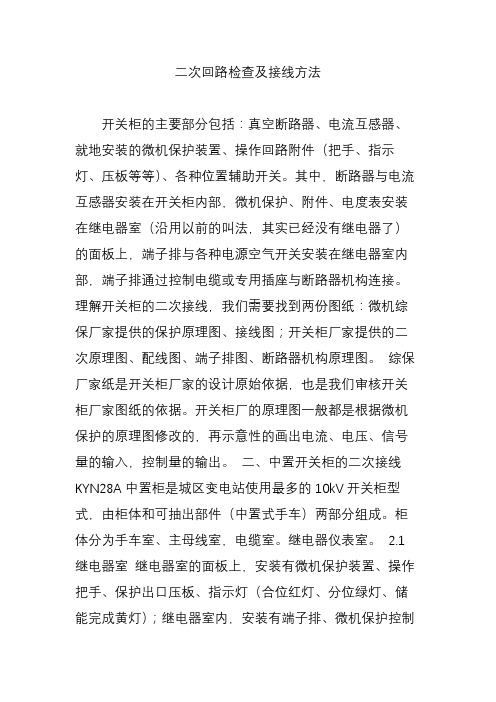

二次回路检查及接线方法开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：微机综保厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综保厂家纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关柜厂的原理图一般都是根据微机保护的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
二、中置开关柜的二次接线KYN28A中置柜是城区变电站使用最多的10kV开关柜型式，由柜体和可抽出部件（中置式手车）两部分组成。
柜体分为手车室、主母线室，电缆室。
继电器仪表室。
2.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
2.2手车（断路器）室中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。
正常运行时，断路器手车在运行位置，断路器在合闸位置，二次线插头与插座联接；手动跳闸后，断路器在分闸状态、手车在运行位置；用专用摇把将断路器手车摇出，至试验位置，可以将二次插头拔下（手车在运行位置时拔不下来）；继续摇，手车退出断路器室，处于断开位置。
二次回路的运行检查和故障处理范文二次回路的运行检查和故障处理是保证电力系统正常运行的重要环节。
在电力系统中，二次回路起着信号传输、保护和自动化控制等重要功能，因此对于二次回路的运行状态进行定期检查和及时处理故障显得尤为重要。
本文将介绍二次回路运行检查和故障处理的相关内容。
一、二次回路的运行检查1. 检查接线端子首先，仔细检查二次回路的接线端子，确保连接可靠。
检查时应查看接线端子的紧固情况，确保所有接线螺母紧固到位，避免接线松动导致接触不良或短路故障的发生。
2. 检查接线电缆对于二次回路的接线电缆，需要检查电缆的绝缘状态和接地情况。
检查时应查看电缆的外观，是否存在断裂、磨损或裸露的情况，如果出现异常应及时更换或修复。
同时，还应检查接线电缆的接地情况，确保接地良好，避免出现接地异常导致的故障。
3. 检查二次回路设备对于二次回路的设备，如保护继电器、测量仪表等，需要定期进行检查。
检查时应查看设备的工作状态，确保设备能够正常工作。
同时，还需要检查设备的绝缘状态，避免因绝缘损坏导致的故障发生。
4. 检查二次回路信号二次回路的信号传输是其重要功能之一，因此需要检查信号的传输情况。
检查时应确保信号的传输准确、稳定，避免信号传输错误或接触不良导致的误判或故障发生。
二、二次回路故障处理1. 故障排除在二次回路发生故障时，首先需要进行故障排除。
可以通过观察故障现象、检查接线和设备等方式来确定故障点。
通过逐一排查，找出引起故障的原因，进而采取相应的措施进行修复或更换。
2. 故障修复当确定了故障点后，需要对故障设备进行修复。
修复时需要根据具体情况进行判断，可以进行部分更换或整体更换。
修复完成后，还需要进行二次回路的运行测试，确保修复后的二次回路正常运行。
3. 故障记录和分析在处理完二次回路故障后，应及时记录故障的发生和处理情况。
故障记录中应包括故障的具体情况、故障原因的分析以及采取的修复措施等。
通过故障记录和分析，可以总结经验教训，为今后的二次回路运行和故障处理提供参考。
总装二次装配培训内容1.工艺过程1.1根据图纸用微电脑线号打字机在符号管上打字，字迹要求清晰。
1.2用微电脑打印各元件的符号，将胶粘纸贴于元件板、条架上，特殊情况下允许粘贴在元件的明显位臵上。
胶粘纸不得被线束遮盖住，也不得倾斜。
1.3安装端子排时，电流回路采用电流试验型端子，电压、控制、信号回路用普通、连接型端子，端子排的首尾必须用终端挡板，每一安装单位的端子排应有顺序号，端子安装数量应符合接线图要求。
1.4端子排可根据图纸要求竖装或横装，若要求多排安装时，每排间应相隔一定距离，以利于用户敷设电缆；在仪表箱中前排的端子要注意与仪表门上的元器件之间的距离，注意不要碰撞。
2.二次回路接线工艺2.1二次回路接线是在二次元件安装完成后进行的，根据国家GB2681-81电工成套装臵中的导线颜色规定，开关柜内的二次接线颜色为黑色，具有接地符号无回路编号的采用黄绿双色。
2.2根据电器元件安装位臵，确定走线方案，（同一项目的走线方案必须一致）量材下线，下线的长度要比试测的线路长约40～50mm，以防导线经捆扎后长度不够。
2.3二次回路接线的线径根据施工通知或技术协议决定，如无特殊要求电压回路导线采用1.5mm2，电流回路采用2.5mm2。
2.4将下好的线勒直，但导线不得用尖嘴钳、钢丝钳等强行拉直。
（特别注意在做低压电容板时，二次小线不得强行拉直。
）2.5 根据合同的二次接线图要求选取对应的符号管，不能将符号管反套，符号管字迹的视读方向，以接线面为准，自下而上，自左而右。
2.6根据需要的长度和线径用剥线钳剥去塑料外皮，6mm2以上用电工刀剥，剥线时不得损伤铜丝，如遇表面有氧化膜存在，则应除去氧化膜。
2.7导线剥线长度的确定2.7.1多股铜芯塑料线剥线长度要比所选择的铜夹头的压接头长2～3mm。
2.7.2凡在电器元件的接线螺钉上直接紧固导线的，导线剥线长度按螺钉的直径确定，按表1其连接部分必须用尖嘴钳弯圆圈，圆圈与符号管之间的距离应为2mm，弯圆圈方向与压紧螺母拧紧方向一致，即为右旋，如图1所示图 12.8多股铜芯线铜夹头的压接2.8.1所选用的铜夹头应与导线截面积及接线板上的螺钉规格相配，例φ4的螺钉，选用“-4”的铜夹头。
