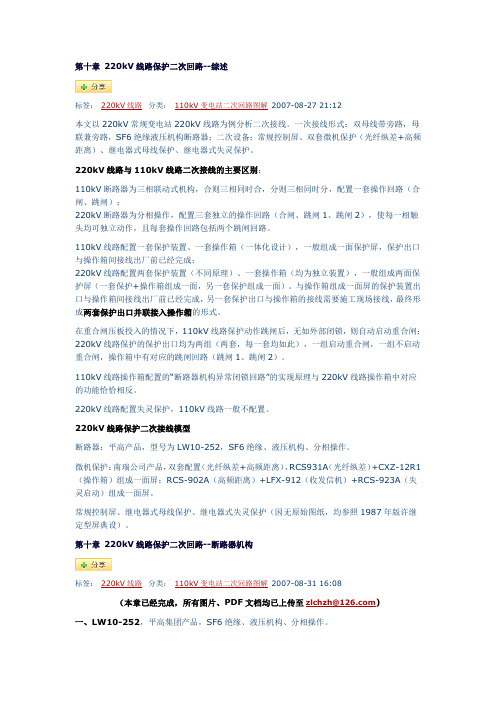

第十章220kV线路保护二次回路--综述标签：220kV线路分类：110kV变电站二次回路图解2007-08-27 21:12本文以220kV常规变电站220kV线路为例分析二次接线。
一次接线形式：双母线带旁路，母联兼旁路，SF6绝缘液压机构断路器；二次设备：常规控制屏、双套微机保护（光纤纵差+高频距离）、继电器式母线保护、继电器式失灵保护。
220kV线路与110kV线路二次接线的主要区别：110kV断路器为三相联动式机构，合则三相同时合，分则三相同时分，配置一套操作回路（合闸、跳闸）；220kV断路器为分相操作，配置三套独立的操作回路（合闸、跳闸1、跳闸2），使每一相触头均可独立动作，且每套操作回路包括两个跳闸回路。
110kV线路配置一套保护装置、一套操作箱（一体化设计），一般组成一面保护屏，保护出口与操作箱间接线出厂前已经完成；220kV线路配置两套保护装置（不同原理）、一套操作箱（均为独立装置），一般组成两面保护屏（一套保护+操作箱组成一面，另一套保护组成一面）。
与操作箱组成一面屏的保护装置出口与操作箱间接线出厂前已经完成，另一套保护出口与操作箱的接线需要施工现场接线，最终形成两套保护出口并联接入操作箱的形式。
在重合闸压板投入的情况下，110kV线路保护动作跳闸后，无如外部闭锁，则自动启动重合闸；220kV线路保护的保护出口均为两组（两套，每一套均如此），一组启动重合闸，一组不启动重合闸，操作箱中有对应的跳闸回路（跳闸1、跳闸2）。
110kV线路操作箱配置的“断路器机构异常闭锁回路”的实现原理与220kV线路操作箱中对应的功能恰恰相反。
220kV线路配置失灵保护，110kV线路一般不配置。
220kV线路保护二次接线模型断路器：平高产品，型号为LW10-252，SF6绝缘、液压机构、分相操作。
微机保护：南瑞公司产品，双套配置（光纤纵差+高频距离），RCS931A（光纤纵差）+CXZ-12R1（操作箱）组成一面屏；RCS-902A（高频距离）+LFX-912（收发信机）+RCS-923A（失灵启动）组成一面屏。
220kV线路二次回路简介摘要：对二次回路的了解与否对一个值班员来说关系着他对异常事故发生的判断能力，本文就二次回路中各组成元件之间的联系进行了一个较系统的整理，并对线路二次回路设计提出了一些思考建议。
关键词：二次回路联系思考完善引言：要成为一个合格的、优秀的值班员，仅仅了解、熟悉仍至掌握保护的原理与运行是不够的，对220kV线路二次回路也应该了解与熟悉。
1、二次回路主要组成及作用。
220kV二次回路主要由开关端子箱、控制箱、汇控箱、操作箱、测控装置、保护装置(线路保护、开关保护、母差保护)、其它装置(故障录波器、GPS、保护管理机)及交直流电源回路组成。
1.1、开关端子箱、控制箱、汇控箱。
开关端子箱、控制箱、汇控箱都在现场。
开关控制箱安装在开关本体上，每相一只。
开关汇控箱安装开关每一相上或附近，三相开关合用一只。
开关端子箱安装在开关间隔内，一个间隔一只。
开关控制箱内有开关的分合闸线圈连线、开关辅助接点连线、闭锁接点等回路。
开关汇控箱内有开关三相辅助接点的串并联回路、防跳跃回路、三相不一致回路、闭锁回路等。
开关端子箱内有电流、电压回路、开关闸刀闭锁回路，开关闸刀现场操作回路等，每一个间隔的设备，如流变、压变、开关、闸刀等一般通过端子箱与外部联系。
开关控制箱、汇控箱也有叫操作箱的，为了和开关分相操作继电器装置区别，本文如此规定。
开关控制箱、汇控箱、端子箱并不是每一个220kV间隔配置都一样。
具体如何配置，与开关是否三相连动、有几个操作机构有关。
三相连动操作的开关(如主变、母联、分段开关)肯定只配一只汇控箱，每相开关不配控制箱，控制箱的相关接线在汇控箱中。
1.2、操作箱操作箱，顾名思义，就是操作开关的，它是一个装置，不是保护，没有电源插件，没有没有电流电压输入，只是一些继电器及相关回路。
它的作用是联系保护与开关，是保护及其它装置与开关的桥梁。
操作箱主要回路是分合闸回路，如果是分相操作箱，则有分相跳闸回路与三相跳闸回路，而三相跳闸回路又分三跳与永跳回路。
220kV变电站继电保护二次回路技术规范前言继电保护是电力系统的重要组成部分，是电力系统安全稳定运行的第一道防线。
为进一步规范继电保护二次回路的设计、施工和运行管理等工作，促进河北南网继电保护的标准化建设，特制定本标准。
本标准制定中总结了河北南网多年来继电保护设计、运行和管理工作的经验；结合近年来综合自动化变电站二次回路的技术特点，针对继电保护新产品和新技术的应用，广泛采用了继电保护二次回路新技术方案；认真听取了运行、设计及制造单位的意见；重视与相关现行行业标准的协调一致，强调了有关继电保护反事故措施，同时兼顾继电保护技术发展的先进性和工程实践的可行性。
本标准主要包括以下内容：继电保护和控制直流电源回路；电压互感器、电流互感器二次回路；继电保护至断路器的控制回路；继电保护分类二次回路；线路纵联保护通道；二次回路电缆；故障录波器、保护及故障信息系统通道；非电气量保护回路。
本标准规定了河北南网220kV变电站继电保护二次回路的有关技术要求，但并非其全部，未涵概部分仍需满足国家、行业规定的各种相关技术条件、规程和反措的要求。
本标准由河北电力调度中心提出。
本标准由河北电力调度中心解释。
本标准主要起草单位：河北电力调度中心继电保护处。
本标准主要起草人：曹树江、周纪录、张洪、常风然、赵春雷、孙利强、萧彦、齐少娟。
感谢在本标准起草过程中提出宝贵意见的各位同行！在执行本标准中如有问题或意见，请及时告知河北电力调度中心。
河北南网220kV变电站继电保护二次回路技术规范1 总则本标准规定了河北南网220kV变电站继电保护二次回路的有关技术原则。
继电保护二次回路除满足国家、行业规定的各种相关技术条件、规程、反措的要求外，还需满足以下技术要求。
2 引用标准DL/T5136-2001 火力发电厂、变电所二次接线设计技术规程DL/T5044-2004 电力工程直流系统设计技术规程《国家电网公司十八项电网重大反事故措施》（试行）继电保护专业重点实施要求3 继电保护直流电源回路3.1 直流小母线及直流分电屏3.1.1 直流小母线按一次设备的电压等级分别设置。
关于 220 kV 变电站二次回路调试方法探究发布时间：2021-10-13T06:03:46.065Z 来源：《当代电力文化》2021年18期作者：李俊贤[导读] 在220KV变电站的运行过程中，二次回路调试是一项关键内容李俊贤广东电网能源发展有限公司广东广州 510000摘要：在220KV变电站的运行过程中，二次回路调试是一项关键内容。
而科学合理的调试方法则是确保二次回路保护效果，实现整体电力系统安全稳定运行的关键。
基于此，本文特对220KV变电站中的二次回路调试方法进行分析。
希望通过本次的分析，可以为220KV变电站中的二次回路调试效果以及整体电力系统的良好运行提供相应参考。
关键词：220KV；变电站；二次回路；调试方法引言：在220KV变电系统中，二次回路的主要作用是各种电气设备的监控与保护，它的正常运行是确保整体电力系统安全性和稳定性的关键。
而要想确保二次回路的正常运行，就需要对其进行科学调试，在确保调试合格的基础上才可以使其发挥出良好的保护作用。
因此，在对二次回路进行应用的过程中，技术人员一定要明确二次回路的主要构成和原理，并通过合理的方法来进行调试。
这样才可以确保调试效果，满足220KV变电站对于二次回路的实际应用需求。
一、220KV变电站二次回路的组成和工作原理（一）二次回路组成在220KV变电站中，二次回路的主要组成包括测量回路、保护回路、控制回路和信号回路。
其中，测量回路主要包括计量测量以及保护测量；控制回路主要包括就地手动分闸合闸、试验、防跳连锁、互投连锁、保护跳闸和分闸合闸的执行；保护回路主要包括过流保护、过压保护、继电保护等；信号回路主要包括状态信号、事故预告信号以及事故跳闸信号。
其主要的组成元件包括继电器、测量仪表、控制元件、信号元件、电流互感器、电压互感器、继电保护装置和自动装置等[1]。
（二）二次回路工作原理下图是220KV变电站中的二次回路工作原理示意图在故障发生时，二次回路中的电流会增大，当电流值增大到了KA1或KA2动作量时，二次回路中的常开接点就会闭合，此时，时间继电器上的KT线圈将会被接通，在经过一定的延时之后，KT接点将会闭合，信号继电器KS将会被接通，并立即发出故障信号，在接收到故障信号之后，中间继电器KM接点便会闭合，断路器中的跳闸线圈将随之被启动，断路器随即跳闸，这样便可将故障切除，避免故障对变电站中各种电气设备的不利影响，确保电力系统的稳定运行。
目录I.二次回路明细表................................................................................................... 错误！未定义书签。
II.二次回路说明 .............................................................................................. 错误！未定义书签。
第一章 220kV 线路间隔二次回路本章以220kV 常规的双母线主接线方式为依托，根据当前典型的设计思路进行二次回路的解释。
主接线图一、二次回路明细表I II 220kV 出线间隔二、信号回路说明1、断路器合位：取断路器分闸位置时的一对常开辅助接点，当断路器机构为分相机构时，需将三相的常开接点串联，然后将一头一尾引入测控。
2、断路器分位：取断路器分闸位置时的一对常闭辅助接点，当断路器机构为分相机构时，需将三相的常闭接点串联，然后将一头一尾引入测控。
3、断路器机构SF6气压低报警：取SF6气压低报警的常开接点，当SF6低于设定的报警定值时，接点闭合发SF6气压低报警信号。
4、断路器机构SF6气压低闭锁：当SF6气压低于设定的闭琐值时，其辅助接点闭合，启动操作箱的“压力低闭锁操作”回路，通过操作箱的“压力低闭锁操作”接点发信号。
5、断路器机构弹簧未储能：取弹簧未储能时的常开接点，当弹簧真正未储能时接点闭合，发弹簧未储能信号。
6、断路器本体三相不一致动作：取断路器本体三相不一致动作继电器的常开接点，当断路器三相不一致动作继电器启动时，接点闭合，发断路器本体三相不一致动作信号。
7、断路器操作机构远方/就地把手信号：用来监视操作机构处于远方/就地位置，便于在远方还是就地操作开关。
8、断路器机构电机电源空开跳闸：当空开短路跳闸时，利用空开自带的脱扣接点，发断路器机构电机电源空开跳闸。
目录I.二次回路明细表 (2)II.二次回路说明 (3)第五章 220kV PT 间隔二次回路主接线图I. 二次回路明细表I II II 母PTII.二次回路说明<一>、信号回路信号回路在设计上是否完整对设备或系统运行维护有很大的意义，因此对上述提到的信号回路在调试时应该保证不缺少。
1、电源空开异常：当空开短路跳闸/或断开时，利用空开自带的脱扣接点或辅助接点，发断路器机构电机电源空开异常。
2、隔离开关或接地刀闸位置：取隔离开关或接地刀闸在分位时的常开接点，监视隔离开关分合情况。
3、隔离开关操作机构远方/就地位置信号：是监控用来监视隔离开关远方/就地位置。
4、隔离开关操作机构电机过热：是保护电机的一种信号，当电机过热保护器的电流达到一设定值时，过热保护动作，发此信号。
5、操作机构电源故障：当操作电源异常时，发此信号。
6、PT保护测量绕组电压消失信号由两个继电器动作并以或的关系形成，如下图：7、 PT 计量绕组电压消失信号原理同上图。
二、控制回路1、隔离开关控制回路如图17所示：图中，交流电源（A 、N ）是隔离开关交流控制电源；“KM1”是分闸继电器；“KM2”是合闸继电器；“SP3、SP4”是限位接点；“SP1”是门控开关；Q 是隔离开关位置辅助触点。
回路检查方法：①远方分合操作，检查控制回路工作情况（包括核对测控装置遥控压板）；②远方分合操作，检查分合闸以及停止按钮工作功能是否正确；③检查门控开关闭锁接点是否正确；④多次分合隔离开关，以检查隔离开关辅助触点切换可靠。
⑤需要注意一点，由于隔离开关机构箱内用于监控系统、电压切换回路以及母线保护的辅助触点带直流电，而用于电气闭锁回路的辅助触点带交流电，因此用在监控系统、电压切换回路以及母线保护的辅助触点与用在电气闭锁回路的辅助触点最好能用不同层的辅助触点，若辅助触点只有一层，尽量能够隔远一些，以免交直流互相干扰。
4、电气闭锁回路如图18所示：此图所有的辅助触点状态，都是设备在分闸位置时的情况。
