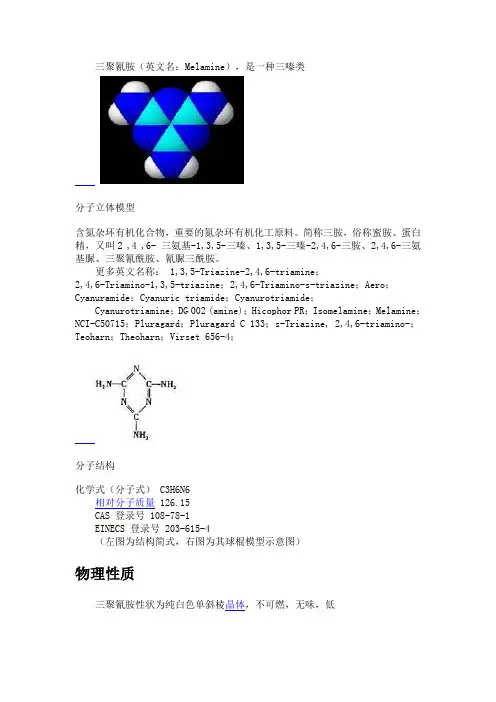

三聚氰胺（英文名：Melamine），是一种三嗪类
分子立体模型
含氮杂环有机化合物，重要的氮杂环有机化工原料。简称三胺，俗称蜜胺、蛋白精，又叫2 ,4 ,6- 三氨基-1,3,5-三嗪、1,3,5-三嗪-2,4,6-三胺、2,4,6-三氨基脲、三聚氰酰胺、氰脲三酰胺。
更多英文名称： 1,3,5-Triazine-2,4,6-triamine；
2,4,6-Triamino-1,3,5-triazine；2,4,6-Triamino-s-triazine；Aero；Cyanuramide；Cyanuric triamide；Cyanurotriamide；
Cyanurotriamine；DG 002 (amine)；Hicophor PR；Isomelamine；Melamine；NCI-C50715；Pluragard；Pluragard C 133；s-Triazine, 2,4,6-triamino-；Teoharn；Theoharn；Virset 656-4；
分子结构
化学式（分子式） C3H6N6
相对分子质量 126.15
CAS 登录号 108-78-1
EINECS 登录号 203-615-4
（左图为结构简式，右图为其球棍模型示意图）
物理性质
三聚氰胺性状为纯白色单斜棱晶体，不可燃，无味，低
分子模型
毒，密度1.573g/cm3 (16℃)。常压熔点354℃，急剧加热则分解；快速加热升华，升华温度300℃。在水中溶解度随温度升高而增大,在20℃时，约为3.3 g/L，即微溶于冷水，溶于热水，极微溶于热乙醇，不溶于醚、苯和四氯化碳，可溶于甲醇、甲醛、乙酸、热乙二醇、甘油、吡啶等。
化学性质
呈弱碱性（pH值=8），与盐酸、硫酸、硝酸、乙酸、草酸等都能形成三聚氰胺盐。在中性或微碱性情况下，与甲醛缩合而成各种羟甲基三聚氰胺，但在微酸性中（pH值5.5～6.5）与羟甲基的衍生物进行缩聚反应而生成树脂产物。遇强酸或强碱水溶液水解，胺基逐步被羟基取代，先生成三聚氰酸二酰胺，进一步水解生成三聚氰酸一酰胺，最后生成三聚氰酸。
合成工艺
三聚氰胺最早被李比希于1834年合成，早期合成使用双氰胺法：由电石（CaC2）制备氰胺化钙（CaCN2），氰胺化钙水解后二聚生成双氰胺（dicyandiamide），再加热分解制备三聚氰胺。目前因为电石的高成本，双氰胺法已被淘汰。与该法相比，尿素法成本低，目前较多采用。尿素以氨气为载体，硅胶为催化剂，在
380-400℃温度下沸腾反应，先分解生成氰酸，并进一步缩合生成三聚氰胺。反应式为：6 CO（NH2)2 →硅胶，高温C3H6N6 + 6 NH3↑ + 3 CO2↑ 生成的三聚胺气体经冷却捕集后得粗品，然后经溶解，除去杂质，重结晶得成品。尿素法生产三聚氰胺每吨产品消耗尿素约3800kg、液氨500kg。
工艺分类
按照反应条件不同，三聚氰胺合成工艺又可分为高压法(7-10MPa，
370-450℃，液相)、低压法(0.5-1MPa，380-440℃，液相)和常压法(<0.3MPa，390℃，气相)三类。
国外三聚氰胺生产工艺大多以技术开发公司命名，如德国巴斯夫(BASF Process)、奥地利林茨化学法(Chemical Linz Process)、鲁奇法(Lurgi Process)、美国联合信号化学公司化学法(Allied Signal Chemical)、日本新日产法(Nissan Process)、荷兰斯塔米卡邦?既DSM法)等。这些生产工艺按合成压力不同，可基本划分为高压法、低压法和常压法三种工艺。目前世界上技术先进、竞争力较强的主要有日本新日产Nissan法和意大利Allied-Eurotechnica的高压法，荷兰DSM低压法和德国BASF的常压法。
中国三聚氰胺生产企业多采用半干式常压法工艺，该方法是以尿素为原料0.1MPa以下，390℃左右时，以硅胶做催化剂合成三聚氰胺，并使三聚氰胺在凝华器中结晶，粗品经溶解、过滤、结晶后制成成品。
主要用途
方向介绍
三聚氰胺是一种用途广泛的基本有机化工中间产品，最主要的用途是作为生产三聚氰胺甲醛树脂（MF）的原料。三聚氰胺还可以作阻燃剂、减水剂、甲醛清洁剂等。该树脂硬度比脲醛树脂高，不易燃，耐水、耐热、耐老化、耐电弧、耐化学腐蚀、有良好的绝缘性能、光泽度和机械强度，广泛运用于木材、塑料、涂料、造纸、纺织、皮革、电气、医药等行业。
具体用途
其主要用途有以下几方面：
（1）装饰面板：三聚氰胺板，全称是三聚氰胺浸渍胶膜纸饰面人造板，是将带有不同颜色或纹理的纸放入三聚氰胺树脂胶粘剂中浸泡，然后干燥到一定固化程度，将其铺装在刨花板、中密度纤维板或硬质纤维板表面，经热压而成的装饰板。生产时就与基材紧密粘合在一起的。由于它与基材(一般是防潮板)结合紧密，基本上做到了无缝，所以，环保性高。可制成防火、抗震、耐热的层压板，色泽鲜艳、坚固耐热的装饰板，作飞机、船舶和家具的贴面板及防火、抗震、耐热的房屋装饰材料。目前，中高档的家具都是用它来制作。而且，三聚氰氨面板
有各种不同的仿木纹款式，性能和美观都高于其它粘贴面板，所以，不需要再贴面板了。三聚氰胺板是现在家装用材的一个主流，它彻底打散了原来木材的组织，破坏了各项异性湿胀干缩的特性，尺寸极稳定，克服了实木因单体收缩，容易变形、开裂的不足，具有较好的尺寸稳定性，而且防虫，不助燃，不变形、不翘曲、耐腐蚀、容易维护清洗等特点。
产品特性：表面耐磨：磨耗值≤80 磨350转后无露底现象；
表面耐香烟灼烧：无黑斑、裂纹、鼓泡等变化；
表面耐污染腐蚀：无污染、无腐蚀；
表面耐水蒸汽：无突起、变色和龟裂；
表面耐冷热循环：无龟裂、无鼓泡；
表面耐划痕：≥1.5N表面无整圈连续划痕；
表面耐龟裂：0级～1级甲醛释放量：≤1.524h吸水厚度膨胀率:≤8.0
（2）涂料：用丁醇、甲醇醚化后，作为高级热固性涂料、固体粉末涂料的胶联剂、可制作金属涂料和车辆、电器用高档氨基树脂装饰漆。
（3）模塑粉：经混炼、造粒等工序可制成蜜胺塑料，无毒、抗污，潮湿时仍能保持良好的电气性能，可制成洁白、耐摔打的日用器皿、卫生洁具和仿瓷餐具，电器设备等高级绝缘材料。
（4）纸张：用乙醚醚化后可用作纸张处理剂，生产抗皱、抗缩、不腐烂的钞票和军用地图等高级纸。
（5）三聚氰胺甲醛树酯与其他原料混配，还可以生产出织物整理剂、皮革鞣润剂、上光剂和抗水剂、橡胶粘合剂、助燃剂、高效水泥减水剂、钢材淡化剂等。
（6）农业：在农业中三聚氰胺是用来加在化肥中的。
消费市场
中国三聚氰胺的消费市场主要集中于木材加工、装饰板、涂料、模塑料、纸张、纺织、皮革等行业，其中木材加工业占国内总消费量的56%。另外，中国三聚氰胺约有50%用于出口，主要出口到日本、韩国、新加坡、西班牙、德国、印尼、意大利等国家。
国内需求量较大的市场是广东、广西、苏南地区，年需求量在1.25万吨左右。在两广地区，山东海化魁星股份有限公司、四川川化集团公司、合肥四方集团公司三家的市场份额约占整个市场用量的65%。苏南市场用户多为个体私营企业，需求量虽大，但竞争很激烈，经营风险较大，其次是上海市场，年需求量在1.0万吨以上，主要被南京金星、石化实业有限公司、四川川化集团公司、合肥四方集团公司占有。华北市场年需求量约1.20万吨，但该地区生产厂家众多，价格混乱，竞争无序，因此一些厂家限制了对该地区的供货。东北、浙闽、西北、湘赣等地的市场需求量不断增加，价格也比较稳定，西部地区随着大开发的进行，今后的用量也将不断的增加，重点在建筑、油漆业、涂料等方面，但由于该地区整体经济水平较差，需求不旺。
全球三聚氰胺消费总量以高于5%的幅度增长，但各地区分布不均衡。2003年，全球三聚氰胺需求量约110万吨，主要集中在欧美和日本等发达国家和地区，约占全球总消费量的60%～70%，主要用于涂料、装饰纸或层压板、纺织或造纸、
