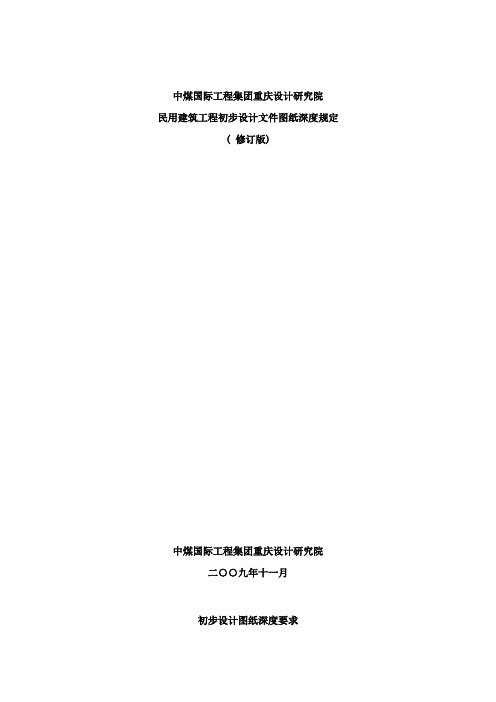

中煤国际工程集团重庆设计研究院民用建筑工程初步设计文件图纸深度规定( 修订版)中煤国际工程集团重庆设计研究院二○○九年十一月初步设计图纸深度要求一总平面1、区域位置图( 根据需要绘制)2、总平面图1) 保留的地形和地物2) 测量坐标网、坐标值, 场地范围的测量坐标( 或定位尺寸) , 道路红线、建筑红线或用地界线。
3) 场地四邻原有及规划道路的位置( 主要坐标或定位尺寸) 和主要建筑物及构筑物的位置、名称、层数、建筑间距。
4) 建筑物、构筑物的位置( 人防工程、地下车库、油库、贮水池、生化池等隐蔽工程用虚线表示) , 其中主要建筑物、构筑物应标注坐标( 或定位尺寸) 、名称( 或编号) 、层数; 总平面图中应准确表示建筑物外轮廓线。
5) 道路、广场的主要坐标( 或定位尺寸) , 停车场及停车位, 必要时加绘交通流线示意;6) 绿化、景观及休闲设施的布置示意, 围墙、大门的布置图。
7) 指北针或风玫瑰图。
8) 主要技术经济指标表。
9) 说明栏内注写: 尺寸单位、比例、地形图的测绘单位、日期、坐标及高程系统名称( 如为场地建筑坐标网时, 应说明其测量坐标网的换算关系) , 补充图例及其它必要的说明等。
3、消防分析图( 1) 在已完成的总平面布置图上表示, 主要内容为消防车道的宽度、坡度、转弯半径、尽端车道的回车场( 高层为18m×18m小高层为15m×15m) , 消防扑救场地范围及坡度, 范围: 建筑底边至少有一个长边或周边长度的1/4且不小于一个长边的长度, 场地进深高层围18m, 小高层可15m, 此范围内必须设有直通室外的楼梯或直通楼梯间的出口, 场地坡度不大于5%。
( 2) 说明1) 消防登高扑救场地下的管沟、暗沟、水池、生化处理构筑物及地下车库顶板, 能承受大型消防车荷载。
2) 消防登高扑救场地上方不应设置影响消防车停靠和操作的难以拆除的固定障碍物, 如花池、树池及种植高大乔木等。
初步设计3.1一般要求3.1.1初步设计文件：1设计说明书，包括设计总说明、各专业设计说明，2有关专业的设计图纸。
3工程概算书。
注：初步设计文件应包括主要设备或材料表，主要设备或材料表可附在说明书中，或附在设计图纸中，或单独成册。
【条文说明】关于初步设计文件是否单列消防、环保等内容的专篇的问题，在修编时进行了专门的研究。
为了确保设计文件中各专业内容的完整性，或避免设计文件中有关内容的重复，本规定不要求初步设计文件单列消防、环保等内容的专篇。
3.1.2初步设计文件的编排顺序1封面：写明项目名称、编制单位、编制年月，2扉页：写明编制单位法定代表人、技术总负责人、项目总负责人和各专业负责人的姓名，并经上述人员签署或授权盖章。
3设计文件目录。
4设计说明书。
5设计图纸（可另单独成册）。
6概算书（可另单独成册）。
注：1对于规模较大、设计文件较多的项目，设计说明书和设计图纸可按专业成册；2另外单独成册的设计图纸应有图纸总封面和图纸目录；图纸总封面的要求见4.1.2条。
3各专业负责人的姓名和签署也可在本专业设计说明的首页上标明。
3.2设计总说明3.2.1工程设计的主要依据1设计中贯彻国家政策、法规；2政府有关主管部门批准的批文、可行性研究报告、立项书、方案文件等的文号或名称。
3工程所在地区的气象、地理条件、建设场地的工程地质条件。
4公用设施和交通运输条件。
5规划、用地、环保、卫生、绿化、消防、人防、抗震等要求和依据资料。
6建设单位提供的有关使用要求或生产工艺等资料；3.2.2工程建设的规模和设计范围1工程的设计规模及项目组成：2分期建设（应说明近期、远期的工程）的情况。
3承担的设计范围与分工。
3.2.3设计指导思想和设计特点1采用新技术、新材料、新设备和新结构的情况。
2环境保护、防火安全、交通组织、用地分配、节能、安保、人防设置以及抗震设防等主要设计原则。
3根据使用功能要求，对总体布局和选用标准的综合叙述。
3.2.4总指标1总用地面积、总建筑面积等指标。
初步设计编制深度标准最新版本
初步设计深度标准
1.一般要求1.1.初步设计文件1.1.1.设计说明书，包括设计总说明，各专业设计说明。
1.1.
2.有关专业的设计图纸。
注：初步设计文件应包括主要设备或材料表，主要设备或材料表可附在说明书中，或附在设计图纸中，或单独成册。
1.2.初步设计文件的编排顺序1.2.1.封面：写明项目名称、编制单位，编制年月。
1.2.2.扉页：写明编制单位法定代表人。
技术总负责人，项目总负责人和各专业负责人的姓名，并经上述人员签署或授权盖章。
1.2.
3.设计文件目录。
1.2.
4.设计说明书。
1.2.5.设计图纸（可另单独成册）。
注:对于规模较大、设计文件较多的项目，设计说明书和设计图纸可按专业成册；另外单独成册的设计图纸应有图纸总封面和图纸目录；各专业负责人的姓名和签署也可在本专业设计说明的首页上标明。
2.设计总说明2.1.工程设计的主要依据2.1.1.设计中贯彻国家政策、法规。
2.1.2.政府有关主管部门批准的批文、可行性研究报告、立项书、方案文件等的文号或名称。
2.1.
3.工程所在地区的气象、地理条件、建设场地的工程地质条件。
2.1.4.公用设施和交通运输条件。
2.1.5.规划、用地、环保，卫生、绿化、消防、人防、抗震等要求和依据资料。
2.1.6.建设单位提供的有关使用要求或生产工艺等资料。
2.2.工程建设的规模和设计范围2.2.1.工程的设计规模及项目组成。
2.2.2.分期建设（应说明近期、远期的工程）的情况。
规范对初步设计图纸深度要求在建筑工程项目中，初步设计图纸是至关重要的一环。
它不仅是设计理念的初步呈现，更是后续详细设计和施工的基础。
然而，要确保初步设计图纸的质量和有效性，就必须对其深度有明确且规范的要求。
初步设计图纸的深度要求首先体现在建筑的总体布局上。
这包括建筑的位置、朝向、与周边环境的关系等方面。
图纸应当清晰地展示出建筑在场地中的位置，以及与周边道路、建筑物、景观等元素的衔接情况。
比如，建筑物的出入口设置是否合理，是否方便人员和车辆的通行；消防通道的规划是否符合相关规范，能否确保在紧急情况下的安全疏散。
在功能分区方面，初步设计图纸要明确划分出不同的使用区域，如办公区、居住区、商业区等。
每个区域的面积、空间尺度以及相互之间的联系都应在图纸中有所体现。
例如，在一个综合商业建筑中，购物区、餐饮区和娱乐区的分布要合理，既能满足消费者的多样化需求，又能保证各个区域之间的人流顺畅，互不干扰。
建筑的造型和外立面设计也是初步设计图纸的重要内容。
这包括建筑的整体风格、色彩搭配、材质选择等。
图纸应提供多个视角的外观效果图，让人们能够直观地感受到建筑的外观形象。
同时，还应标注出主要的建筑构件和装饰元素的尺寸和位置，以便对建筑的外观效果有更准确的把握。
结构设计方面，初步设计图纸要给出建筑的结构体系、主要构件的布置以及初步的计算参数。
例如，是采用框架结构、剪力墙结构还是其他结构形式；柱子、梁、板等构件的尺寸和位置要大致确定；对于特殊的结构部位，如转换层、大跨度空间等，要有初步的处理方案和计算分析。
给排水系统的初步设计图纸应包括水源的接入位置、供水方式、排水体制以及主要管道的走向和管径等。
电气系统要明确电源的引入方式、配电箱的位置、照明和插座的布置等。
暖通空调系统则要确定空调方式、风道的走向、设备的选型等基本信息。
这些系统的设计要相互协调，确保建筑的使用功能得到满足，同时也要考虑节能和环保的要求。
在防火设计方面，初步设计图纸要符合相关的防火规范。
初步设计阶段总图深度要求住宅项目初步设计阶段总平面图绘制深度及自审要求1.地块周边50米范围内原始地形（细线）及建成或周边已规划建筑标注；注明该建筑层数及与地块内建筑距离；注明周边地块名称、性质、或写何种性质规划用地；2.本地块周边道路红线（人行道含仔在道路红线内）及道路中心线表示、标注道路名称、道路宽度、转弯半径、道路交叉点中心线坐标；3.根据规划条件、规划要求、地方技术管理规定，标明地块各条红线、绿线、蓝线的性质，退界距离，包括高压线、加油站等周边特殊条件所要求的；尽可能在各个方向分别注明；4.根据所提供原始资料，标明用地红线各转折点坐标；5.注明地块用地红线总体长度、深度等尺寸；6.注明地块内规划设计单体建筑的：①、楼号，原则上按从南到北、从东到西的序列；并适当考虑不采用4、13、14等地域忌讳楼号；②、层数、建筑高度：含不同顶面高度及女儿墙等建筑计算高度（同间距标注中计算高度吻合）；③、正负0的黄海标高；④、外道轴线及交点坐标，一般标注对角或三点；⑤、建筑外轮廓线，一般以落地外墙线（或计算建筑间距线）为外轮廓线进行加粗，本人一般习惯在加粗线内侧在绘制一定宽度的30%灰度线，较美观；⑥、在轮廓线外侧切勿遗漏阳台、露台、飘窗、构件等细线；⑦、注明各单体建筑入口位置及方向，含人行及车行坡道出入口；⑧、注明单体建筑间各方向最近距离，同时注明规范要求间距计算规则，以说明满足规范要求，如：61m>50mx1.2=60m⑨7.注明地块各规划入口的宽度、离地块界线距离、离外围道路交叉点位置；8.注明地块内各等级规划道路宽度、道路转弯半径；主要位置及单体出入口附近黄海标高；道路如有坡度，注明方向及坡度；9.注明地块内消防登高带位置及尺寸；消防道路与单体建筑间距：需满足相关消防要求（主要注意点：裙房深度与高度的要求、长边落地要求等）；含紧急消防通道、沿街人行通道位置及宽度；10.各辅助建筑、配套用房位置及尺寸，主要为：围墙线位置及性质、入口管理用房、监控室、消控室、开闭所、变配电房、水泵房、配套要求中垃圾收集站、垃圾收集点、公厕、社区管理用房或居委会（标注名称要与规划条件中要求统一）、社区经营用房、老年活动室、配套地面机动及非机动停车位位置（注明数量）；11.地下车库出入口方向、开口尺寸、位置，注明与城市道路间距、与最近单体建筑间距，均须满足规范要求及考虑环评影响；12.总图上注明地下室轮廓线，标注地下轮廓线与建设用地红线（不含代征用地线）间距，需满足规范考虑管线埋设；13.适当布置景观绿化，考虑老年及儿童活动场地；14.标注指北针、比例及比例尺、地块名字；15.其他配套图纸：绿化、消防、日照等16.技术指标要求：1、常规指标；2、住宅单体户型数据指标；3、配套用房指标17.线型粗细大致要求：各红线：加粗；建筑轮廓、地下轮廓：粗线；各文字、各标注、各道路线：中线；道路中心线、绿化、景观铺装、阳台、构架、屋顶线等附属建筑线：细线；原始地形：加细；18.文字大小要求同类型大小、字体统一：坐标、楼号、楼层数、尺寸标注、外围道路及周边用地名、标高等。
拟采用1、相关批复。
成果文件是否符合有关主管部门对本工程批示的规划许可技术条件(用地性质、道路红线、建筑控制线、城市绿线、用地红线、安全间距、容积率、建筑密度、绿化率等)，以及对总平面布局、周围环境、空间处理、交通组织、环境保护、文物保护、分期建设等方面的特殊要求；2、总平面图。
设计是否结合地域特点、自然环境、气候、交通以及环境保护等要求因地制宜，远近期统筹兼顾、预留发展用地，充分考虑拟保留的地形、地物合理分区和布置工艺区、建构筑物及场地道路等；3、竖向设计。
(1)竖向设计依据(如城市道路和管道的标高、地形、排水、土方平衡等情况)；(2)竖向设计是否合理利用地形，综合考虑功能、安全、景观、排水等要求进行竖向布置；(3)防灾措施是否合理，如针对洪水、滑坡、潮汐及特殊工程地质(湿暗性或膨胀性土)等的技术措施。
4、文通组织。
(1)人流和车流的组织、道路、出入口、场地布置等是否合理；(2)道路主要的设计技术条件(路面宽度、路面类型、最大及最小纵坡等)。
5、输送管道(1)设计输送能力是否合适；管道材质、管径壁厚、设计压力是否合理；路由是否最优，合理减少管道长度；(2)交通条件，是否结合实际情况设置了必要的维检修(3)大中型河流、公路、铁路的穿跨越位置是否满足当地主管部门和规划部门的要求；(4)大开挖穿越是否有无稳管和水工保护措施；(5)定向钻穿越地层是否适宜，埋深是否符合规要求；穿越曲线否合理，出入土点是否有合适的施工场地；(6)山体隧道的洞口位置、衬砌型式选择是否合理，地质条件是否适合；(7)管道敷设是否与周围环境相协调；6、工艺安装7、建筑结构。
(1)建筑物使用功能、功能分区、平面布局等；(2)是否达到规定的设计深度要求；(3)是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准；(4)地基基础和结构设计等是否安全；(5)建筑防火设计；(6)外立面、屋面及部装修风格。
1、是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。
初步设计文件编制内容和深度要求一、初步设计的深度应满足以下要求：1、设计方案的比选和确定；2、土地征用；3、主要材料设备定货；4、投资的控制；5、施工图设计的编制；6、施工组织设计的编制；7、施工准备和生产准备等。
总概算是初步设计的重要组成部分，它必须准确地反映设计内容和设计标准，其深度应满足控制投资计划安排和筹集资金的要求。
二、初步设计文件内容一般应包括以下方面的文字说明和图纸：1、大中型工业建设项目（1）设计依据；（2）设计指导思想；（3）建设规模；（4）产品方案；（5）工艺流程；（6）主要设备选型及配置；（7）总图运输；（8）主要建筑、构筑物；（9）公用、辅助设施；（10）新技术采用情况；（11）主要材料用量；（12）外部协作条件；（13）占地面积和土地利用情况；（14）综合利用和三废治理；（15）抗震和人防措施；（16）劳动保护及职业安全卫生；（17）生产组织和劳动定员；（18）各项技术经济指标；（19）建设顺序和期限；（20）总概算等。
在编制设计文件中需有下列专项篇章：环境保护篇章、消防安全篇章、劳动保护篇章、水土保持篇章、节能篇章等。
2、民用建筑项目（1）1：2000的建筑位置图，取得使用权土地范围内的建筑总平面布置及环境设计图（1：500），含建筑物及构筑物位置、名称、出入口、停车车位安排（机动车及非机动车）、交通组织、环境保护、消防布局、绿化及竖向布置、拟建建筑物日照分析及对周围现状建筑的影响分析意见等。
（2）建筑物、构筑物的建筑初步设计的平、立剖面图（主要平面1：100，其它不小于1：200）。
平面应注明轴线尺寸及总尺寸，剖面应注明分层尺寸及总高度。
（3）建筑物、构筑物的结构设计，含基础类别、结构体系、抗震措施、施工方法、沉柱或沉降或施工对地块外建筑物、构筑物、管线等的影响分析及防护措施等。
（4）建筑物、构筑物的设备设计，包括水、风、暖、电、气、防盗安保、通讯等的室内、外系统及总用量。
拟采用1、相关批复。
成果文件是否符合有关主管部门对本工程批示的规划许可技术条件(用地性质、道路红线、建筑控制线、城市绿线、用地红线、安全间距、容积率、建筑密度、绿化率等)，以及对总平面布局、周围环境、空间处理、交通组织、环境保护、文物保护、分期建设等方面的特殊要求；2、总平面图。
设计是否结合地域特点、自然环境、气候、交通以及环境保护等要求因地制宜，远近期统筹兼顾、预留发展用地，充分考虑拟保留的地形、地物合理分区和布置工艺区、建构筑物及场地道路等；3、竖向设计。
(1)竖向设计依据(如城市道路和管道的标高、地形、排水、土方平衡等情况)；(2)竖向设计是否合理利用地形，综合考虑功能、安全、景观、排水等要求进行竖向布置；(3)防灾措施是否合理，如针对洪水、滑坡、潮汐及特殊工程地质(湿暗性或膨胀性土)等的技术措施。
4、文通组织。
(1)人流和车流的组织、道路、出入口、场地布置等是否合理；(2)道路主要的设计技术条件(路面宽度、路面类型、最大及最小纵坡等)。
5、输送管道(1)设计输送能力是否合适；管道材质、管径壁厚、设计压力是否合理；路由是否最优，合理减少管道长度；(2)交通条件，是否结合实际情况设置了必要的维检修(3)大中型河流、公路、铁路的穿跨越位置是否满足当地主管部门和规划部门的要求；(4)大开挖穿越是否有无稳管和水工保护措施；(5)定向钻穿越地层是否适宜，埋深是否符合规范要求；穿越曲线否合理，出入土点是否有合适的施工场地；(6)山体隧道的洞口位置、衬砌型式选择是否合理，地质条件是否适合；(7)管道敷设是否与周围环境相协调；6、工艺安装7、建筑结构。
(1)建筑物使用功能、功能分区、平面布局等；(2)是否达到规定的设计深度要求；(3)是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准；(4)地基基础和结构设计等是否安全；(5)建筑防火设计；(6)外立面、屋面及内部装修风格。
1、是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。
中煤国际工程集团重庆设计研究院民用建筑工程初步设计文件图纸深度规定（修订版）中煤国际工程集团重庆设计研究院二○○九年十一月初步设计图纸深度要求一总平面1、区域位置图（根据需要绘制）2、总平面图1）保留的地形和地物2）测量坐标网、坐标值，场地范围的测量坐标（或定位尺寸），道路红线、建筑红线或用地界线。
3）场地四邻原有及规划道路的位置（主要坐标或定位尺寸）和主要建筑物及构筑物的位置、名称、层数、建筑间距。
4）建筑物、构筑物的位置（人防工程、地下车库、油库、贮水池、生化池等隐蔽工程用虚线表示），其中主要建筑物、构筑物应标注坐标（或定位尺寸）、名称（或编号）、层数；总平面图中应准确表达建筑物外轮廓线。
5）道路、广场的主要坐标（或定位尺寸），停车场及停车位，必要时加绘交通流线示意；6）绿化、景观及休闲设施的布置示意，围墙、大门的布置图。
7）指北针或风玫瑰图。
8）主要技术经济指标表。
9）说明栏内注写：尺寸单位、比例、地形图的测绘单位、日期、坐标及高程系统名称（如为场地建筑坐标网时，应说明其测量坐标网的换算关系），补充图例及其他必要的说明等。
3、消防分析图（1）在已完成的总平面布置图上表示，主要内容为消防车道的宽度、坡度、转弯半径、尽端车道的回车场（高层为18×18小高层为15×15），消防扑救场地范围及坡度，范围：建筑底边至少有一个长边或周边长度的1/4且不小于一个长边的长度，场地进深高层围18m，小高层可15m，此范围内必须设有直通室外的楼梯或直通楼梯间的出口，场地坡度不大于5%。
（2）说明1）消防登高扑救场地下的管沟、暗沟、水池、生化处理构筑物及地下车库顶板，能承1mm受大型消防车荷载。
2）消防登高扑救场地上方不应设置影响消防车停靠和操作的难以拆除的固定障碍物，如花池、树池及种植高大乔木等。
3）本图通过审查后应作为园林景观设计条件和依据。
4、绿化平面布置图1）在已完成的总平面布置图上画出绿地、平台绿化、植草砖铺地、人工景观水体、集中（公共）绿化范围，并按《重庆市都市区域市建设项目配套绿地管理技术规定》进行编导和相应要求计算面积。
建筑方案设计图图纸深度（一）平面图1．图纸为蓝图，不得使用任何彩色线条或色块；2．标明图纸要素，如图名、指北针、比例尺、图签等；3．图纸比例一般为1/100、1/150、1/200、1/300等（图纸幅面规格不宜超过2种），制图单位为毫米；4．图纸应清晰、完整反映以下内容：（1）各层面积数据、公建配套部分的面积数据、主要功能部分面积数据；各部分平面功能名称（属公建配套的应注明）；（2）停车库应标明车辆停放位置、停车数量、车道、行车路线、出入口位置及尺寸、转弯半径和坡度；（3）墙、柱、门、窗、楼梯、电梯、阳台、雨篷、台阶、踏步、水池、无障碍设施、烟道、化粪池等；（4）墙体之间的尺寸、柱距尺寸、外轮廓总尺寸；（5）室外地坪设计标高及室内各层楼面标高；（6）首层标注指北针、剖切线、剖切符号；5．盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。
（二）立面图1．图纸为蓝图，不得使用任何彩色线条或色块；2．标明图纸要素，如图名、比例尺、图签等；3．图纸比例一般为1/100、1/150、1/200、1/300，制图单位为毫米；4．图纸应清晰、完整反映以下内容：（1）立面外轮廓、门窗、雨篷、檐口、女儿墙、屋顶、阳台、栏杆、台阶、踏步、外墙装饰；（2）总高度标高（建、构筑物最高点），屋顶女儿墙顶标高，室外地坪标高；5．盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。
（三）剖面图1．图纸为蓝图，不得使用任何彩色线条或色块；2．标明图纸要素，如图名、比例尺、图签等；2．图纸比例与立面图一致，制图单位为毫米；3．图纸应清晰、完整反映以下内容：（1）内墙、外墙、柱、内门窗、外门窗、地面、楼板、屋顶、檐口、女儿墙、楼梯、电梯、阳台、踏步、坡道、地下室顶板覆土层厚度等；（2）总高度尺寸及标高、各层高度尺寸及标高、室外地坪标高；4．盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。
中煤国际工程集团重庆设计研究院民用建筑工程初步设计文件图纸深度规定（修订版）中煤国际工程集团重庆设计研究院二○○九年十一月初步设计图纸深度要求一总平面1、区域位置图（根据需要绘制）2、总平面图1）保留的地形和地物2）测量坐标网、坐标值，场地范围的测量坐标（或定位尺寸），道路红线、建筑红线或用地界线。
3）场地四邻原有及规划道路的位置（主要坐标或定位尺寸）和主要建筑物及构筑物的位置、名称、层数、建筑间距。
4）建筑物、构筑物的位置（人防工程、地下车库、油库、贮水池、生化池等隐蔽工程用虚线表示），其中主要建筑物、构筑物应标注坐标（或定位尺寸）、名称（或编号）、层数；总平面图中应准确表达建筑物外轮廓线。
5）道路、广场的主要坐标（或定位尺寸），停车场及停车位，必要时加绘交通流线示意；6）绿化、景观及休闲设施的布置示意，围墙、大门的布置图。
7）指北针或风玫瑰图。
8）主要技术经济指标表。
9）说明栏内注写：尺寸单位、比例、地形图的测绘单位、日期、坐标及高程系统名称（如为场地建筑坐标网时，应说明其测量坐标网的换算关系），补充图例及其他必要的说明等。
3、消防分析图（1）在已完成的总平面布置图上表示，主要内容为消防车道的宽度、坡度、转弯半径、尽端车道的回车场（高层为18m×18m小高层为15m×15m），消防扑救场地范围及坡度，范围：建筑底边至少有一个长边或周边长度的1/4且不小于一个长边的长度，场地进深高层围18m，小高层可15m，此范围内必须设有直通室外的楼梯或直通楼梯间的出口，场地坡度不大于5%。
（2）说明1）消防登高扑救场地下的管沟、暗沟、水池、生化处理构筑物及地下车库顶板，能承受大型消防车荷载。
2）消防登高扑救场地上方不应设置影响消防车停靠和操作的难以拆除的固定障碍物，如花池、树池及种植高大乔木等。
3）本图通过审查后应作为园林景观设计条件和依据。
4、绿化平面布置图1）在已完成的总平面布置图上画出绿地、平台绿化、植草砖铺地、人工景观水体、集中（公共）绿化范围，并按《重庆市都市区域市建设项目配套绿地管理技术规定》进行编导和相应要求计算面积。
2）按审查要求列表。
3）说明绿化计算依据、原则；说明集中（公共）绿地、自然河流、游泳池等不计入绿地面积。
5、竖向布置图1）场地范围的测量坐标值（或注尺寸）。
2）场地四邻的道路、地面、水面、及其关键性标高。
3）保留的地形、地物。
4）建筑物、构筑物的名称（或编号）、主要建筑物和构筑物的室内设计标高，场地临空面处的安全防护措施。
5）主要道路、广场的起点、变坡点、转折点和终点的设计标高，以及场地的控制性标高。
6）用箭头或等高线表示地面坡向，并表示出护坡、挡土墙、排水沟等。
7）指北针。
8）注明尺寸单位、比例、画出图例。
9）本图可视工程的具体情况与总平面图合并，场地复杂时，应绘出场地典型剖面关系图，反映出原有地形地貌、周边建筑、道路、支挡关系；设计的场地地形、支挡、建筑物地下地上关系等。
10）根据需要利用竖向布置图绘制土方图及计算出平土方工程量。
6、综合管网图1）全部建筑物和构筑物的平面位置、道路等，并标出主要定位尺寸或坐标，指北针（或风玫瑰图）等。
2）各主要管线平面布置，标注主要管线方向、变（配）电站的位置、生物化学处理池等构筑物位置；3）场地内主要管线与城市管线系统连接点的控制位置。
4）一般单体建筑可不出综合管网图。
二建筑1．平面图1）标明承重结构的轴线、轴线编号、定位尺寸和总尺寸。
2）标明各房间的使用功能。
3）绘出主要结构和建筑构配件，如非承重墙、壁柱、门窗（幕墙）、天窗、楼梯、电梯、自动扶梯、中庭（及其上空）、夹层、平台、阳台、雨棚、台阶、坡道、散水明沟等的位置，当维护结构为幕墙时，应标明幕墙与主体结构的定位关系。
4）表示主要建筑设备的位置，如水池、卫生器具等与设备专业有关的设备位置。
5）表示建筑平面或空间的防火分区和防火分区分隔位置和面积，宜单独成图。
6）标明室内、外地面设计标高及地上、地下各层楼地面标高。
7）标明指北针（画在底层平面）。
8）标明剖切线及编号。
9）绘出有特殊要求的厅、室的室内布置，如家具的布置等；也可根据需要选择绘制标准层、标准单元或标准间的放大平面图及室内布置图。
10）列出各类建筑设计规范要求计算的技术经济指标（也可在说明中列出）。
11）标明图纸名称、比例。
12）平面图所绘门、窗、幕墙、遮阳构件等，应与设计说明书和计算书保持一致。
当采用分散式空调时，应绘出空调室外机或窗机位置；13）平面图中应通过门窗编号、幕墙编号或采用门窗、幕墙表直观反映门窗、幕墙洞口尺寸。
14）节能平面图，绘出墙体保温范围、架空楼板范围；绘出主要保温构造节点详图。
2．立面图1）选择主要立面绘制（每栋建筑不少于2个立面）。
2）立面两端的轴线和编号。
3）立面外轮廓及主要结构和建筑部件的可见部分，如门窗（幕墙）、雨棚、檐口（女儿墙）、屋顶、平台、栏杆、坡道、台阶和主要装饰线脚等。
4）平、剖面未能表示的屋顶、及屋顶高耸物、檐口（女儿墙）、室外地面等主要标高或高度。
5）图纸名称、比例。
6）立面图中所绘门、窗、幕墙、遮阳构件等，应与建筑节能设计说明书和计算书保持一致。
3．剖面图剖面图应剖在层高、层数不同、室内外空间比较复杂的部位（如中庭与邻近的楼层或错层部位），剖面图应准确、清楚的标示出剖到或看到的各相关部分内容，并应表示：1）内外承重墙、柱的轴线及编号。
2）要结构和建筑构造部件，如地板、楼板、屋顶、檐口、女儿墙、吊顶、梁、柱、内外门窗、天窗、楼梯、电梯、平台、雨棚、阳台、地沟、地坑、台阶、坡道等。
3）楼层地面和室外标高、以及室外地面至建筑檐口或女儿墙顶的总高度，各楼层之间尺寸及其他必要的尺寸等。
4）对屋面装饰用或广告用的高大女儿墙及其他构件应绘出能满足结构计算分析用的示意图。
5）图纸的名称、比例。
6）剖面图中所绘门、窗、幕墙、屋顶透明部分等，应与建筑节能设计说明书和计算书保持一致；绘出典型墙体节能剖面图。
三结构1．基础平面图：注明主要基础构件的截面尺寸[如桩直径；独（筏）基平面尺寸、高度；条基宽度、高度；地下室外墙厚度等。
2．主要楼层结构平面布置图，注明主要的定位尺寸、主要构件的截面尺寸（如梁、板、墙、柱断面尺寸，现浇板的厚度等）、特殊房间（如卫生间、厨房）等的降板情况；结构平面图不能表示清楚的结构或构件，可采用立面图、剖面图、轴测图等方法表示；3．结构主要或关键性节点、支座示意图；4．伸缩缝、沉降缝、防震缝、施工后浇带的位置和宽度应在相应平面图中表示。
5. 当环境复杂时，应提供环境挡墙方案设计图（复杂场地支挡布置图及主要支挡结构示意图）。
四给水排水1．给水排水总平面图1）全部建筑物和构筑物的平面位置、道路等，并标出主要定位尺寸或坐标、标高，指北针（或风玫瑰图）等。
在管线较复杂位置应有剖面图。
2）给水、排水管道平面位置，标注出干管的管径、流水方向、闸门井、消火栓井、水表井、检查井、生物化学处理池等和其它给排水构筑物位置。
3）场地内给水、排水管道与城市管道系统连接点的控制标高和位置。
4）消防系统、中水系统、冷却循环水系统、重复用水系统的管道的平面位置，标注出干管的管径。
5）说明最高日用水量、最大时用水量、排水量、雨水量等给排水用量指标以及由市政或小区管网供水标高、管径。
2．建筑给排水平面图1）绘制给排水底层、标准层、管道和设备复杂层的平面布置图，标出室内外接管位置、管径、消火栓等。
（一般可不绘制自动喷水灭火系统喷头布置平面图，但应在图说中说明自动喷水灭火系统设计参数、喷头平面布置间距、喷头数量与自动喷水灭火系统管径的对应关系等）。
2）绘制机房（水池、水泵房、热交换间、水箱间、水处理间、游泳池、水景、冷却塔等）平面布置图（在上款中已表示清楚者，可不另出图）。
3）绘制给水系统、消火栓系统、自动喷水系统、热水系统、中水系统等系统原理图，标注干管管径，设备设置标高，建筑楼层编号及层面标高。
4）绘制水处理流程图（或方框图）。
注：对于简单工程项目初步设计阶段一般可不出图。
3．主要设备表按子项分别列出主要设备的名称、型号、规格（参数）、数量。
4．计算书（内部使用）1）各类用水量和排水量计算。
2）有关的水力计算及热力计算。
3）设备选型和构筑物尺寸计算。
五电气1．电气总平面图（仅有单体设计时，可无此项内容）1）标示建（构）筑物名称、容量，高、低压线路及其它系统线路走向，主要干线编号及参数、架空线杆位等。
2）变、配、发电站位置、编号和容量。
3）比例、指北针。
2．变、配电系统1）高、低压供电系统图：注明开关柜编号、型号及回路编号、一次回路设备型号、设备容量、计算电流、补偿容量、导体型号规格、用户名称、二次回路方案编号。
2）平面布置图：应包括高、低压开关柜、变压器、母干线、发电机、控制屏、直流电源及信号屏等设备平面布置和主要尺寸，图纸应有比例。
3）标示房间层高、地沟位置、标高（相对标高）。
3．配电系统（一般只绘制内部作业草图，不对外出图）主要干线平面布置图，竖向干线系统图（包括配电及照明干线、变配电站的配出回路及回路编号）。
4．照明系统对于特殊建筑，如大型体育场馆、大型影剧院等，有条件时应绘制照明平面图。
该平面图应包括灯位（含应急照明灯）、灯具规格，配电箱（或控制箱）位，不需连线。
5．热工检测及及自动调节系统1）需专项设计的自控系统需绘制热工检测及自动自动调节原理系统图。
2）控制室设备平面布置图。
6．火灾自动报警系统、应急照明系统1）火灾自动报警系统图。
2）消防控制室设备布置平面图。
3）建筑的主要平面报警布置图（不需连线、可与应急照明一并表达图幅比例可适当缩小为1：150）。
4）建筑的主要应急照明布置图（不需连线图幅比例可适当缩小为1：150）。
7．通信系统1）电话系统图。
2）站房设备布置图。
8．防雷系统、接地系统建筑屋顶防雷平面图，接地平面图（小区多栋相同建筑只出代表楼栋）。
9．其他系统1）各系统所属系统图；2）各控制室设备平面布置图（若在相应系统图中说明清楚时，可不出此图）。
10．主要设备表注明设备名称、型号、规格、单位、数量。
11．设计计算书（供内部使用及存档）1）用电设备负荷计算。
2）变压器选型计算。
3）电缆选型计算。
4）系统短路电流计算。
5）防雷类别计算及避雷针保护范围计算。
6）照度值和照明功率密度值计算。
7）各系统计算结果尚应标示在设计说明或相应图纸中。
8）因条件不具备不能进行计算的内容，应在初步设计中说明，并应在施工图设计时补算。
六暖通：1. 采暖通风与空气调节初步设计图纸一般包括：图例、系统流程图、主要平面图。
除较复杂（有较严格的净化和温湿度精度要求的系统）的空调主机房外，各种管道可绘单线图。
大型复杂工程的采暖、通风、空调及防、排烟系统应进行系统编号。
