系统动力学—管理科学与工程王江坤S090091374一、系统动力学介绍1956年，Jay W.Forrester 放弃了其在电机控制领域的研究，转而将反馈控制的基本原则用于社会经济学系统。
1961年，他在MIT工业管理学院研究公司管理问题，出版了其专著Industrial Dynomics, 这标志着这一学科的创立。
在过去的40年中，系统动力学有了长足的发展。
系统动力学的理论、思想方法和工具，对于分析社会经济中许多复杂动态问题非常有效。
另一方面，系统动力学的分析方法、建模方法、模拟方法和模拟工具比较规范，易于学习和应用。
（1）事件－行为－结构在日常生活中，我们往往是从事件开始认识事物的。
事件一般是在固定的时间点上出现的。
我们要正确的认识事件，须要联系相关事件，并从它们的发展过程中去观察。
也即，要考察事件所在的行为模式。
行为模式是系统的外在表现，可表现为一系列的相关事件随事件的演变过程，是多个关联事件表现出的过去现在和未来。
行为摸式是由系统的内部结构决定的。
结构是产生行为模式的物质的、能量的、信息的内在关系。
系统的结构决定其行为模式，而事件是行为模式的重要片段。
利用系统动力学分析问题，要由事件出发，分析系统的结构与行为模式的关系，以采取成功的政策和策略，调整系统结构，干预和控制系统，改善系统的行为模式，大大避免坏的事件的发生。
（2）系统动力学处理问题的过程●提出问题：明确建立模型的目的。
即要明确要研究和解决什么问题。
●参考行为模式分析：分析系统的事件，及实际存在的行为模式，提出设想和期望的系统行为模式。
作为改善和调整系统结构的目标。
●提出假设建立模型：由行为模式，提出系统的结构假设。
由假设出发，设计系统的因果关系图，流图，并列出方程，定义参数。
从而将一系列的系统动力学假设，表示成了清晰的数学关系集合。
●模型模拟：调整参数，运行模型，产生行为模式。
建立好的模型是一个实验室，可以由试验参数和结构的变化理解结构与系统行为模式的关系。
系统动力学
系统动力学是一门介绍类似或模拟复杂系统和过程的学科，它旨在描述和预测系统的运行行为，以及系统中不同因素之间的依存性和相互作用。
系统动力学注重细节并清楚地描述特定系统的结构和行为模式，同时也探讨复杂系统中可能出现的行为变化。
它被用来模拟特定系统或自然系统，如病毒传播、气象模式、太阳能系统和非线性动态系统。
系统动力学中的复杂性可以来自多种不同的因素，例如，行为或角色的多样性、激发力的不确定性、规则的合理性、影响的时变性、概念的层次性和不可量化性等。
它也常用于探索系统中间接或非线性连接，以及在不同行为模式和状态变化之间的演化关系。
系统动力学的重要性在于它能够帮助人们理解复杂系统的内在结构以及系统中的各种变量之间的复杂而密切的关系，这些关系不仅影响系统的总体行为，还可以为系统的设计和操作提供重要的指引。
因此，系统动力学的研究和应用可以帮助改善和优化系统行为，从而有助于提高系统的有效性和效率。
总之，系统动力学是一种用来研究复杂系统和过程的重要学科，探讨系统行为和中间接关系是其最显著的特点，可以用来识别和预测复杂系统的总体行为，并以此帮助改善系统的性能，它的应用具有极其广泛的前景。
系统动力学研究综述摘要本文首先对系统动力学进行简要概述，并回顾其在国外和国内的发展历程。
其次通过对文献综述的方式，对系统动力学的研究领域进行梳理和罗列，并且介绍了系统动力学的研究成果和应用情况。
本文的目的在于对系统动力学的发展和应用进行清洗明确的概括的，增进系统动力学的了解，并表述其目前的发展趋势。
关键词：系统动力学、综述、应用现状、研究成果一、引言系统动力学自创立以来，其理论、方法和工具不断完善，应用范围不断拓展，在解决经济、社会、环境、生态、能源、农业、工业、军事等诸多领域的复杂问题中发挥了重要作用。
随着现代社会复杂性、动态性、多变性等问题的逐步加剧，更加需要类似系统动力学这样的方法，综合系统论、控制论、信息论等，并于经济学、管理学交叉，使人们清晰认识和深入处理产生于现代社会的非线性和时变现象，做出长期的、动态的、战略的分析和研究。
这位系统动力学方法的进一步发展提供了广阔的平台，也为深入研究系统动力学的应用提供了机遇和挑战。
为此，本文从系统动力学的研究与应用现状着手，通过总结和分析当前系统动力学的应用情况，探寻系统动力学未来的应用前景和方向，希望能促进系统动力学方法在现代社会中的广泛应用。
二、系统动力学概述系统动力学（System Dynamics，简称SD）起源于控制论。
自Wienes在40年代建立控制论以来，随着现代工业与科学技术的日益发展，控制论的概念、领域和工具也得以拓展。
五十年代初，中国把自动控制理论翻译为“自动调节原理”。
苏联的B.B. COJIOJIOBHNKOB教授，在研究有关随即控制问题时，引入“系统动力学”的概念。
钱学森先生结合龚恒问题，编著了《工程控制论》，也阐述了系统动力学的有关问题。
苏联与后总共对系统动学的研究，是针对工程技术问题，限于自然科学领域。
美国在50年代后期，在系统动力学方面取得了很大的突破。
JW Forrester等发表了一系列关于SD方面的论文，使它的应用不限于工程技术，而是拓展到工业、经济、管理、生态、医药等各个领域，并出现了五花八门的各种动力学。
5.1 系统动力学理论5.1.1 系统动力学的概念系统动力学（简称SD—System Dynamics），是由美国麻省理工学院（MIT）的福瑞斯特（J.W．Forrester）教授创造的，一门以控制论、信息论、决策论等有关理论为理论基础，以计算机仿真技术为手段，定量研究非线性、高阶次、多重反馈复杂系统的学科。
它也是一门认识系统问题并解决系统问题的综合交叉学科[1-3]。
从系统方法论来说：系统动力学是结构的方法、功能的方法和历史的方法的统一。
它基于系统论，吸收了控制论、信息论的精髓，是一门综合自然科学和社会科学的横向学科。
系统动力学对问题的理解，是基于系统行为与内在机制间的相互紧密的依赖关系，并且透过数学模型的建立与操作的过程而获得的，逐步发掘出产生变化形态的因、果关系，系统动力学称之为结构。
系统动力学模型不但能够将系统论中的因果逻辑关系与控制论中的反馈原理相结合，还能够从区域系统内部和结构入手，针对系统问题采用非线性约束，动态跟踪其变化情况，实时反馈调整系统参数及结构，寻求最完善的系统行为模式，建立最优化的模拟方案。
5.1.2 系统动力学的特点系统动力学是一门基于系统内部变量的因果关系，通过建模仿真方法，全面动态研究系统问题的学科，它具有如下特点[4-8]：（1）系统动力学能够研究工业、农业、经济、社会、生态等多学科系统问题。
系统动力学模型能够明确反映系统内部、外部因素间的相互关系。
随着调整系统中的控制因素，可以实时观测系统行为的变化趋势。
它通过将研究对象划分为若干子系统，并且建立各个子系统之间的因果关系网络，建立整体与各组成元素相协调的机制，强调宏观与微观相结合、实时调整结构参数，多方面、多角度、综合性地研究系统问题。
（2）系统动力学模型是一种因果关系机理性模型，它强调系统与环境相互联系、相互作用；它的行为模式与特性主要由系统内部的动态结构和反馈机制所决定，不受外界因素干扰。
系统中所包含的变量是随时间变化的，因此运用该模型可以模拟长期性和周期性系统问题。
系统动力学模型构建方法总结系统动力学是一种描述系统行为和相互作用的建模方法。
它通过对系统的各个组成部分进行建模与分析，探索因果关系和反馈环路之间的相互影响，以更好地理解系统的演化和预测系统的未来行为。
系统动力学模型可以应用于各种领域，如经济学、管理学、环境科学和社会科学等，用于研究复杂系统的行为和决策。
构建系统动力学模型是一个有序且有迭代过程的任务。
下面将总结步骤和方法以帮助读者更好地理解和应用系统动力学模型。
1. 确定研究目标和问题：在构建系统动力学模型之前，我们需要明确研究目标和问题。
通过明确目标和问题，可以帮助我们选择适当的系统边界、变量和关系，从而建立具有可解释性和可预测性的模型。
2. 确定系统边界和变量：系统边界定义了模型所要研究的系统的范围，而变量则是描述系统状态和行为的要素。
在确定系统边界和变量时，我们应该考虑到其实际意义和对研究问题的影响。
3. 构建因果关系和反馈回路：因果关系和反馈回路是系统动力学模型的核心。
因果关系描述了变量之间的因果关系，而反馈回路则探索了变量与自身之间的相互影响。
构建因果关系和反馈回路时，我们可以借助系统动力学模型中的积分方程、差分方程和代数方程等数学工具。
4. 估计参数和校准模型：为了使模型能够更好地描述实际系统，我们需要估计模型中的参数，并进行校准。
参数的估计可以通过历史数据、专家知识和实证研究等途径来进行。
而模型的校准则是通过与实际观测数据对比来调整模型的参数和结构，从而提高模型的预测能力。
5. 模型验证和敏感性分析：模型验证是指利用新的数据验证模型的准确性和预测能力。
敏感性分析则是用于评估模型对输入参数的响应程度。
通过模型验证和敏感性分析，可以帮助我们评估模型的可靠性和稳健性，从而增加对模型结果的信任度。
6. 模型应用和政策决策：最后，根据模型的设计目标和研究问题，我们可以利用模型进行政策决策和行动规划。
模型的应用可以帮助决策者更好地理解系统行为和影响因素，预测未来趋势，并通过制定合理的政策来优化系统的性能。

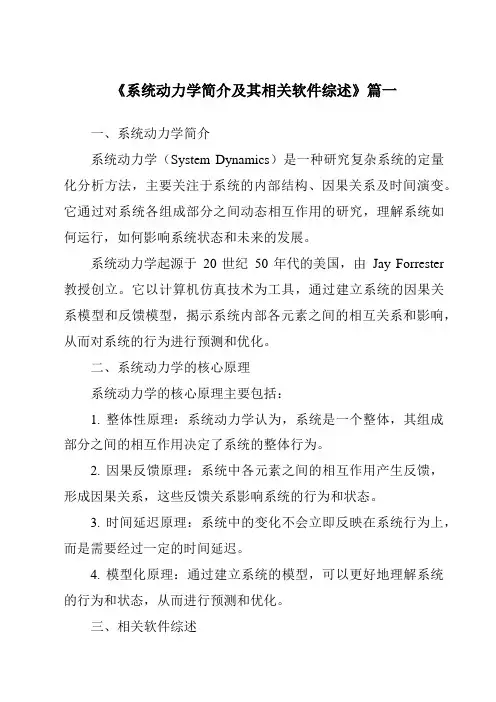

《系统动力学简介及其相关软件综述》篇一一、系统动力学简介系统动力学（System Dynamics）是一种研究复杂系统的定量化分析方法，主要关注于系统的内部结构、因果关系及时间演变。
它通过对系统各组成部分之间动态相互作用的研究，理解系统如何运行，如何影响系统状态和未来的发展。
系统动力学起源于20世纪50年代的美国，由Jay Forrester 教授创立。
它以计算机仿真技术为工具，通过建立系统的因果关系模型和反馈模型，揭示系统内部各元素之间的相互关系和影响，从而对系统的行为进行预测和优化。
二、系统动力学的核心原理系统动力学的核心原理主要包括：1. 整体性原理：系统动力学认为，系统是一个整体，其组成部分之间的相互作用决定了系统的整体行为。
2. 因果反馈原理：系统中各元素之间的相互作用产生反馈，形成因果关系，这些反馈关系影响系统的行为和状态。
3. 时间延迟原理：系统中的变化不会立即反映在系统行为上，而是需要经过一定的时间延迟。
4. 模型化原理：通过建立系统的模型，可以更好地理解系统的行为和状态，从而进行预测和优化。
三、相关软件综述随着系统动力学的不断发展，越来越多的软件工具被开发出来，用于支持系统动力学的建模和分析。
下面将介绍几款常用的系统动力学软件：1. Vensim软件：Vensim是一款广泛使用的系统动力学软件，它提供了丰富的建模工具和仿真功能，支持建立复杂的因果关系模型和反馈模型。
同时，它还提供了友好的用户界面和强大的仿真结果分析功能。
2. Dynamo软件：Dynamo是一款专为Windows用户设计的系统动力学软件，它具有强大的建模和仿真功能，支持多种类型的模型构建和分析。
此外，Dynamo还提供了丰富的扩展模块和接口，可以与其他软件进行集成。
3. AnyLogic软件：AnyLogic是一款多功能的建模和仿真软件，它支持多种类型的模型构建和分析，包括系统动力学模型。
AnyLogic具有友好的用户界面和强大的仿真结果分析功能，同时还支持多种语言的编程接口。
5、1 系统动力学理论5、1、1 系统动力学的概念系统动力学(简称SD—System Dynamics),就是由美国麻省理工学院(MIT)的福瑞斯特(J、W.Forrester)教授创造的,一门以控制论、信息论、决策论等有关理论为理论基础,以计算机仿真技术为手段,定量研究非线性、高阶次、多重反馈复杂系统的学科。
它也就是一门认识系统问题并解决系统问题的综合交叉学科[1-3]。
从系统方法论来说:系统动力学就是结构的方法、功能的方法与历史的方法的统一。
它基于系统论,吸收了控制论、信息论的精髓,就是一门综合自然科学与社会科学的横向学科。
系统动力学对问题的理解,就是基于系统行为与内在机制间的相互紧密的依赖关系,并且透过数学模型的建立与操作的过程而获得的,逐步发掘出产生变化形态的因、果关系,系统动力学称之为结构。
系统动力学模型不但能够将系统论中的因果逻辑关系与控制论中的反馈原理相结合,还能够从区域系统内部与结构入手,针对系统问题采用非线性约束,动态跟踪其变化情况,实时反馈调整系统参数及结构,寻求最完善的系统行为模式,建立最优化的模拟方案。
5、1、2 系统动力学的特点系统动力学就是一门基于系统内部变量的因果关系,通过建模仿真方法,全面动态研究系统问题的学科,它具有如下特点[4-8]:(1)系统动力学能够研究工业、农业、经济、社会、生态等多学科系统问题。
系统动力学模型能够明确反映系统内部、外部因素间的相互关系。
随着调整系统中的控制因素,可以实时观测系统行为的变化趋势。
它通过将研究对象划分为若干子系统,并且建立各个子系统之间的因果关系网络,建立整体与各组成元素相协调的机制,强调宏观与微观相结合、实时调整结构参数,多方面、多角度、综合性地研究系统问题。
(2)系统动力学模型就是一种因果关系机理性模型,它强调系统与环境相互联系、相互作用;它的行为模式与特性主要由系统内部的动态结构与反馈机制所决定,不受外界因素干扰。
系统中所包含的变量就是随时间变化的,因此运用该模型可以模拟长期性与周期性系统问题。
系统动力学理论系统动力学的概念系统动力学（简称SD—System Dynamics），是由美国麻省理工学院（MIT）的福瑞斯特（．Forrester）教授创造的，一门以控制论、信息论、决策论等有关理论为理论基础，以计算机仿真技术为手段，定量研究非线性、高阶次、多重反馈复杂系统的学科。
它也是一门认识系统问题并解决系统问题的综合交叉学科[1-3]。
从系统方法论来说：系统动力学是结构的方法、功能的方法和历史的方法的统一。
它基于系统论，吸收了控制论、信息论的精髓，是一门综合自然科学和社会科学的横向学科。
系统动力学对问题的理解，是基于系统行为与内在机制间的相互紧密的依赖关系，并且透过数学模型的建立与操作的过程而获得的，逐步发掘出产生变化形态的因、果关系，系统动力学称之为结构。
系统动力学模型不但能够将系统论中的因果逻辑关系与控制论中的反馈原理相结合，还能够从区域系统内部和结构入手，针对系统问题采用非线性约束，动态跟踪其变化情况，实时反馈调整系统参数及结构，寻求最完善的系统行为模式，建立最优化的模拟方案。
系统动力学的特点系统动力学是一门基于系统内部变量的因果关系，通过建模仿真方法，全面动态研究系统问题的学科，它具有如下特点[4-8]：（1）系统动力学能够研究工业、农业、经济、社会、生态等多学科系统问题。
系统动力学模型能够明确反映系统内部、外部因素间的相互关系。
随着调整系统中的控制因素，可以实时观测系统行为的变化趋势。
它通过将研究对象划分为若干子系统，并且建立各个子系统之间的因果关系网络，建立整体与各组成元素相协调的机制，强调宏观与微观相结合、实时调整结构参数，多方面、多角度、综合性地研究系统问题。
（2）系统动力学模型是一种因果关系机理性模型，它强调系统与环境相互联系、相互作用；它的行为模式与特性主要由系统内部的动态结构和反馈机制所决定，不受外界因素干扰。
系统中所包含的变量是随时间变化的，因此运用该模型可以模拟长期性和周期性系统问题。
系统动力学概述
系统动力学（System Dynamics）是一种以反馈控制理论为基础，用于研究复杂动态系统的计算机仿真方法。
它是由麻省理工学院的杰伊·福瑞斯特（Jay Forrester）于1956年提出的，主要用于理解和预测复杂系统的行为。
系统动力学的主要特点是将系统看作是由相互作用的元素组成的整体，这些元素之间的相互作用是通过信息流和物流来实现的。
系统动力学模型通常包括因果关系图、库存流量图和速率变量图等组成部分。
因果关系图是系统动力学模型的基础，它描述了系统中各个元素之间的因果关系。
库存流量图则用来描述系统中的物质或信息的流动情况，而速率变量图则用来描述系统中的变化速度。
系统动力学的主要优点是能够处理非线性、时变和复杂的系统问题，而且模型的建立和求解过程相对简单。
此外，系统动力学还具有很强的直观性和易理解性，因此被广泛应用于经济、社会、生态、工程等领域。
然而，系统动力学也有其局限性。
首先，由于系统动力学模型是基于一定的假设建立的，因此模型的准确性受到假设的影响。
其次，系统动力学模型通常只考虑了系统的主要因素，忽略了一些次要因素，这可能导致模型的预测结果与实际情况有所偏差。
最后，系统动力学模型的求解过程通常需要计算机辅助，这对于
一些没有计算机技术背景的人来说可能是一个挑战。
尽管存在这些局限性，但系统动力学仍然是一种非常有用的工具，它为我们理解和预测复杂系统的行为提供了一种有效的方法。
随着计算机技术的发展和系统动力学理论的进一步完善，我们有理由相信，系统动力学将在未来的科学研究和实践中发挥更大的作用。
系统动力学基本原理全文共四篇示例，供读者参考第一篇示例：系统动力学是一门研究系统内部结构、互动和演化规律的学科。
它以系统为研究对象，研究系统内部元素之间的相互作用、反馈机制和整体演化趋势。
在系统动力学中，有许多基本原理是我们必须了解的，下面就让我们来简单介绍一下系统动力学的基本原理。
系统动力学最基本的原理之一就是“系统”。
系统指的是一组相互关联的元素和它们的相互作用，这些元素和相互作用形成了一个整体。
系统可以是生物系统、物质系统、信息系统等等。
系统是由元素和其相互关系组成的整体，我们不能只看到系统中的某一部分，而要看到整体。
系统中的每个元素都相互联系，相互作用，并且影响整个系统的演化。
系统动力学的另一个基本原理是“动力”。
动力指的是系统内部元素之间相互作用的力量或驱动力。
系统中的元素之间存在各种形式的相互作用和反馈，这种相互作用会产生动力，驱动系统产生变化和演化。
系统中的元素和相互作用形成的动力，会决定系统的行为和演化趋势。
系统动力学的第三个基本原理是“反馈”。
反馈是系统中元素相互之间的信息传递和调节机制。
反馈可以分为正反馈和负反馈两种形式。
正反馈加强了系统内部的变化和波动，而负反馈则对系统进行调节和稳定。
在系统动力学中，反馈机制是非常重要的，因为它可以影响系统的行为和演化。
系统动力学的最后一个基本原理是“演化”。
演化指的是系统内部元素和相互作用随着时间的推移而发生的变化和演化。
系统动力学研究系统内部元素之间的相互作用和反馈导致的整体演化趋势。
在系统演化的过程中，系统可能出现非线性和复杂的行为，系统可能呈现出周期性、震荡或者混沌现象。
系统动力学通过研究系统内部的动力和反馈机制来揭示系统的演化规律。
第二篇示例：系统动力学是一门研究系统动态行为和相互作用的学科，它是一种综合性理论方法，用于描述系统内部和系统与外部环境之间的关系。
系统动力学的基本原理包括系统、动态、相互作用和反馈。
系统是指一组相互关联的元素或部件，这些元素或部件在一起形成一个整体，它们之间存在着相互作用和联系。
系统动力学1.系统动力学的发展系统动力学（简称SD—system dynamics）的出现于1956年，创始人为美国麻省理工学院的福瑞斯特教授。
系统动力学是福瑞斯特教授于1958年为分析生产管理及库存管理等企业问题而提出的系统仿真方法，最初叫工业动态学。
是一门分析研究信息反馈系统的学科，也是一门认识系统问题和解决系统问题的交叉综合学科。
从系统方法论来说：系统动力学是结构的方法、功能的方法和历史的方法的统一。
它基于系统论，吸收了控制论、信息论的精髓，是一门综合自然科学和社会科学的横向学科。
系统动力学的发展过程大致可分为三个阶段：1）系统动力学的诞生—20世纪50-60年代由于SD这种方法早期研究对象是以企业为中心的工业系统，初名也就叫工业动力学。
这阶段主要是以福雷斯特教授在哈佛商业评论发表的《工业动力学》作为奠基之作，之后他又讲述了系统动力学的方法论和原理，系统产生动态行为的基本原理。
后来，以福雷斯特教授对城市的兴衰问题进行深入的研究，提出了城市模型。
2）系统动力学发展成熟—20世纪70-80这阶段主要的标准性成果是系统动力学世界模型与美国国家模型的研究成功。
这两个模型的研究成功地解决了困扰经济学界长波问题，因此吸引了世界围学者的关注，促进它在世界围的传播与发展,确立了在社会经济问题研究中的学3）系统动力学广泛运用与传播—20世纪90年代-至今在这一阶段，SD在世界围得到广泛的传播,其应用围更广泛,并且获得新的发展.系统动力学正加强与控制理论、系统科学、突变理论、耗散结构与分叉、结构稳定性分析、灵敏度分析、统计分析、参数估计、最优化技术应用、类属结构研究、专家系统等方面的联系。
许多学者纷纷采用系统动力学方法来研究各自的社会经济问题，涉及到经济、能源、交通、环境、生态、生物、医学、工业、城市等广泛的领域。
2．系统动力学的原理系统动力学是一门分析研究信息反馈系统的学科。
它是系统科学中的一个分支，是跨越自然科学和社会科学的横向学科。
系统动力学基于系统论，吸收控制论、信息论的精髓，是一门认识系统问题和解决系统问题交叉、综合性的新学科。
从系统方法论来说，系统动力学的方法是结构方法、功能方法和历史方法的统一。
系统动力学是在系统论的基础上发展起来的，因此它包含着系统论的思想。
系统动力学是以系统的结构决定着系统行为前提条件而展开研究的。
它认为存在系统的众多变量在它们相互作用的反馈环里有因果联系。
反馈之间有系统的相互联系，构成了该系统的结构，而正是这个结构成为系统行为的根本性决定因素。
人们在求解问题时都是想获得较优的解决方案，能够得到较优的结果。
所以系统动力学解决问题的过程实质上也是寻优过程，来获得较优的系统功能。
系统动力学强调系统的结构并从系统结构角度来分析系统的功能和行为，系统的结构决定了系统的行为。
因此系统动力学是通过寻找系统的较优结构，来获得较优的系统动力学把系统看成一个具有多重信息因果反馈机制。
因此系统动力学在经过剖析系统，获得深刻、丰富的信息之后建立起系统的因果关系反馈图，之后再转变为系统流图，建立系统动力学模型。
最后通过仿真语言和仿真软件对系统动力学模型进行计算机模拟，来完成对真实系统的结构进行仿真。
通过上述过程完成了对系统结构的仿真，接下来就要寻找较优的系统结构。
寻找较优的系统结构被称作为政策分析或优化，包括参数优化、结构优化、边界优化。
参数优化就是通过改变其中几个比较敏感参数来改变系统结构来寻找较优的系统行为。
结构优化是指主要增加或减少模型中的水平变量、速率变量来改变系统结构来获得较优的系统行为。
边界优化是指系统边界及边界条件发生变化时引起系统结构变化来获得较优的系统行为。
系统动力学就是通过计算机仿真技术来对系统结构进行仿真，寻找系统的较优结构，以求得较优的系统行为。
总结：系统动力学把系统的行为模式看成是由系统部的信息反馈机制决定的。
通过建立系统动力学模型，利用DYNAMO仿真语言和Vensim软件在计算机上实现对真实系统的仿真，可以研究系统的结构、功能和行为之间的动态关系，以便寻求较优的系统结构和功能。
2.系统动力学的基本概念①系统：一个由相互区别、相互作用的各部分(即单元或要素)有机地联结在一起，为同一目的完成某种功能的集合体。
②反馈：系统同一单元或同一子块其输出与输入间的关系。
对整个系统而言，“反馈”则指系统输出与来自外部环境的输入的关系。
③反馈系统：反馈系统就是包含有反馈环节与其作用的系统。
它要受系统本身的历史行为的影响，把历史行为的后果回授给系统本身，以影响未来的行为。
如库存订货控制系统。
④反馈回路：反馈回路就是由一系列的因果与相互作用链组成的闭合回路或者说是由信息与动作构成的闭合路径。
⑤因果回路图(CLD):表示系统反馈结构的重要工具，因果图包含多个变量，变量之间由标出因果关系的箭头所连接。
变量是由因果链所联系，因果链由箭头所表示。
⑥因果链极性：每条因果链都具有极性，或者为正(+)或者为负（—）。
极性是指当箭尾端变量变化时，箭头端变量会如何变化。
极性为正是指两个变量的变化趋势相同，极性为负指两个变量的变化趋势相反。
⑦反馈回路的极性：反馈回路的极性取决于回路中各因果链符号。
回路极性也分为正反馈和负反馈，正反馈回路的作用是使回路中变量的偏离增强，而负反馈回路则力图控制回路的变量趋于稳定。
⑧确定回路极性的方法▪若反馈回路包含偶数个负的因果链，则其极性为正；▪若反馈回路包含奇数个负的因果链，则其极性为负。
⑨系统流图：表示反馈回路中的各水平变量和各速率变量相互联系形式及反馈系统中各回路之间互连关系的图示模型。
水平变量：也被称作状态变量或流量，代表事物(包括物质和非物质的)的积累。
其数值大小是表示某一系统变量在某一特定时刻的状况。
可以说是系统过去累积的结果，它是流入率与流出率的净差额。
它必须由速率变量的作用才能由某一个数值状态改变另一数值状态。
速率变量：又称变化率，随着时间的推移，使水平变量的值增加或减少。
速率变量表示某个水平变量变化的快慢。
⑩水平变量和速率变量的符号标识：▪水平变量用矩形表示，具体符号中应包括有描述输入与输出流速率的流线、变量名称等。
▪速率变量用阀门符号表示，应包括变量名称、速率变量控制的流的流线和其所依赖的信息输入量。
系统动力学一个突出的优点在于它能处理高阶次、非线性、多重反馈复杂时变系统的问题。
高阶次：系统阶数在四阶或五阶以上者称为高阶次系统。
典型的社会一经济系统的系统动力学模型阶数则约在十至数百之间。
如美国国家模型的阶数在两百以上。
多重回路：复杂系统部相互作用的回路数目一般在三个或四个以上。
诸回路常存在一个或一个以上起主导作用的回路，称为主回路。
主回路的性质主要地决定了系统部反馈结构的性质及其相应的系统动态行为的特性，而且，主回路并非固定不变，它们往在在诸回路之间随时间而转移，结果导致变化多端的系统动态行为。
非线性：线性指量与量之间按比例、成直线的关系，在空间和时间上代表规则和光滑的运动；而非线性则指不按比例、不成直线的关系，代表不规则的运动和突变。
线性关系是互不相干的独立关系，而非线性则是相互作用，而正是这种相互作用，使得整体不再是简单地等于部分之和，而可能出现不同于“线性叠加”的增益或亏损。
实际生活中的过程与系统几乎毫无例外地带有非线性的特征。
正是这些非线性关系的耦合导致主回路转移，系统表现出多变的动态行为。
3.系统动力学的分析步骤①问题的识别。
②确定系统边界，即系统分析涉及的对象和围。
③建立因果关系图和流图。
④写出系统动力学方程。
⑤进行仿真试验和计算等（Vensim软件）。
⑥比较与评价、政策分析——寻找最优的系统行为系统动力学过程图4.相关理解系统动力学对问题的理解，是基于系统行为与在机制间的相互紧密的依赖关系，并且透过数学模型的建立与操弄的过程而获得的，逐步发掘出产生变化形态的因、果关系，系统动力学称之为结构。
所谓结构是指一组环环相扣的行动或决策规则所构成的网络，例如指导组织成员每日行动与决策的一组相互关联的准则、惯例或政策，这一组结构决定了组织行为的特性。
构成系统动力学模式结构的主要元件包含下列几项，“流”(flow)、“积量”(level)、“率量” (rate)、“辅助变量”(auxiliary) (Forrester, 1961)。
系统动力学将组织中的运作，以六种流来加以表示，包括订单(order)流、人员(people)流、钱(money)流、设备(equipment)流、物料流 (material)与资讯(information)流，这六种流归纳了组织运作所包含的基本结构。
积量表示真实世界中，可随时间递移而累积或减少的事物，其中包含可见的，如存货水平、人员数；与不可见的，如认知负荷的水平或压力等，它代表了某一时点，环境变量的状态，是模式中资讯的来源；率量表示某一个积量，在单位时间量的变化速率，它可以是单纯地表示增加、减少或是净增加率，是资讯处理与转换成行动的地方；辅助变量在模式中有三种涵意，资讯处理的中间过程、参数值、模式的输入测试函数。
其中，前两种涵意都可视为率量变量的一部分。
系统动力学的建模基本单位－资讯回馈环路结构的基本组成是资讯回馈环路(information feedback loops)。
环路是由现况、目标以及现况(积量)与目标间差距所产生的调节行动(率量)所构成的，环路行为的特性在消弭目标与现况间的差距，例如存货的调节环路。
除了目标追寻的负环外，还有一种具有自我增强(self-reinforced)的正回馈环路，即因果彼此相互增强的影响关系，系统的行为则是环路间彼此力量消长的过程。
但除此之外结构还须包括时间滞延(time delay)的过程，如组织中不论是实体的过程例如生产、运输、传递等，或是无形的过程例如决策过程，以及认知的过程等都存在著或长或短的时间延迟。
系统动力学的建模过程，主要就是透过观察系统六种流的交互运作过程，讨论不同流里，其积量的变化与影响积量的各种率量行为。
