沥青软化点实验(图文版-完整)

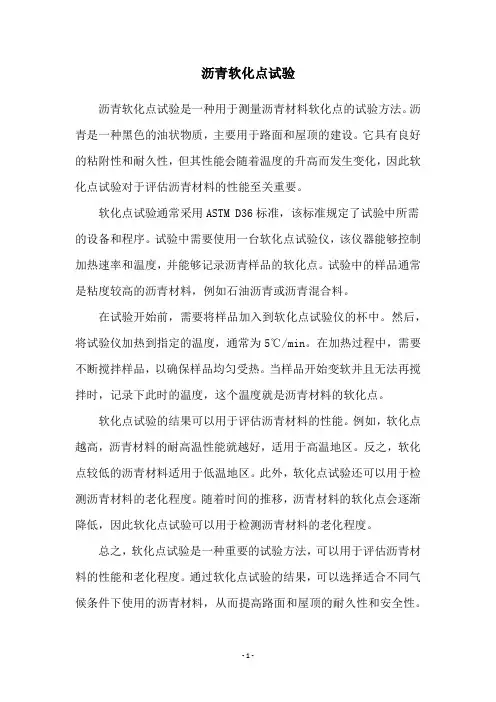

沥青软化点试验
沥青软化点试验是一种用于测量沥青材料软化点的试验方法。

沥青是一种黑色的油状物质，主要用于路面和屋顶的建设。

它具有良好的粘附性和耐久性，但其性能会随着温度的升高而发生变化，因此软化点试验对于评估沥青材料的性能至关重要。

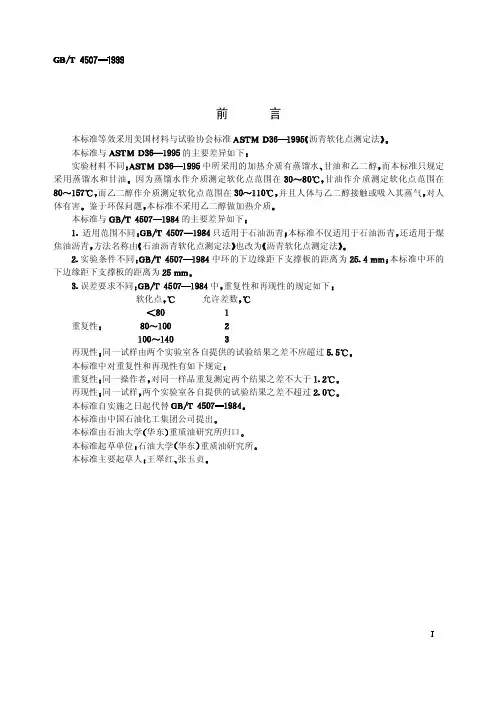

软化点试验通常采用ASTM D36标准，该标准规定了试验中所需的设备和程序。

试验中需要使用一台软化点试验仪，该仪器能够控制加热速率和温度，并能够记录沥青样品的软化点。

试验中的样品通常是粘度较高的沥青材料，例如石油沥青或沥青混合料。

在试验开始前，需要将样品加入到软化点试验仪的杯中。

然后，将试验仪加热到指定的温度，通常为5℃/min。

在加热过程中，需要不断搅拌样品，以确保样品均匀受热。

当样品开始变软并且无法再搅拌时，记录下此时的温度，这个温度就是沥青材料的软化点。

软化点试验的结果可以用于评估沥青材料的性能。

例如，软化点越高，沥青材料的耐高温性能就越好，适用于高温地区。

反之，软化点较低的沥青材料适用于低温地区。

此外，软化点试验还可以用于检测沥青材料的老化程度。

随着时间的推移，沥青材料的软化点会逐渐降低，因此软化点试验可以用于检测沥青材料的老化程度。

总之，软化点试验是一种重要的试验方法，可以用于评估沥青材料的性能和老化程度。

通过软化点试验的结果，可以选择适合不同气候条件下使用的沥青材料，从而提高路面和屋顶的耐久性和安全性。

- 1 -。

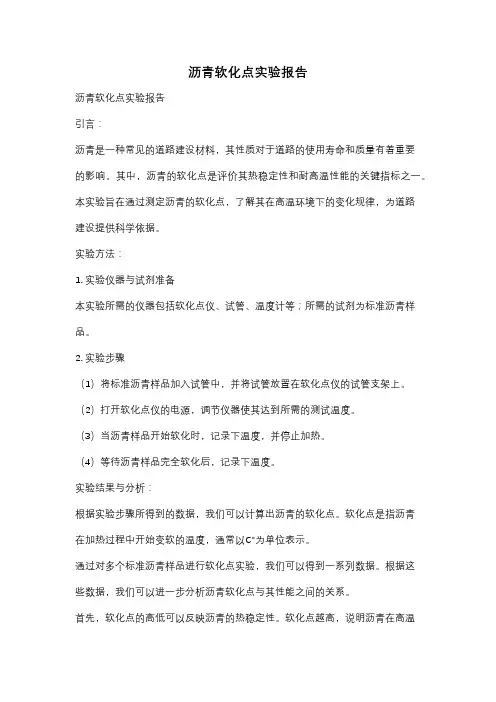

沥青软化点实验报告沥青软化点实验报告引言：沥青是一种常见的道路建设材料，其性质对于道路的使用寿命和质量有着重要的影响。

其中，沥青的软化点是评价其热稳定性和耐高温性能的关键指标之一。

本实验旨在通过测定沥青的软化点，了解其在高温环境下的变化规律，为道路建设提供科学依据。

实验方法：1. 实验仪器与试剂准备本实验所需的仪器包括软化点仪、试管、温度计等；所需的试剂为标准沥青样品。

2. 实验步骤（1）将标准沥青样品加入试管中，并将试管放置在软化点仪的试管支架上。

（2）打开软化点仪的电源，调节仪器使其达到所需的测试温度。

（3）当沥青样品开始软化时，记录下温度，并停止加热。

（4）等待沥青样品完全软化后，记录下温度。

实验结果与分析：根据实验步骤所得到的数据，我们可以计算出沥青的软化点。

软化点是指沥青在加热过程中开始变软的温度，通常以℃为单位表示。

通过对多个标准沥青样品进行软化点实验，我们可以得到一系列数据。

根据这些数据，我们可以进一步分析沥青软化点与其性能之间的关系。

首先，软化点的高低可以反映沥青的热稳定性。

软化点越高，说明沥青在高温下的稳定性越好，能够更好地抵抗高温环境的影响。

这对于道路建设来说非常重要，因为道路在夏季高温下容易出现软化变形，而高软化点的沥青能够有效减少这种变形的风险，提高道路的使用寿命。

其次，软化点还可以反映沥青的耐高温性能。

在高温环境下，沥青容易软化，导致道路表面出现沥青流淌、车辙等问题。

通过测定沥青的软化点，可以评估其在高温条件下的变形和流动性，为道路设计和施工提供参考。

此外，沥青软化点还与其组成和生产工艺有关。

不同类型的沥青由于其成分和生产工艺的差异，其软化点也会有所不同。

因此，在道路建设中，根据实际需要选择合适的沥青类型和规格，以保证道路的质量和使用寿命。

实验结论：通过本次实验，我们成功测定了沥青的软化点，并分析了软化点与沥青性能之间的关系。

软化点的高低可以反映沥青的热稳定性和耐高温性能，对于道路建设具有重要意义。

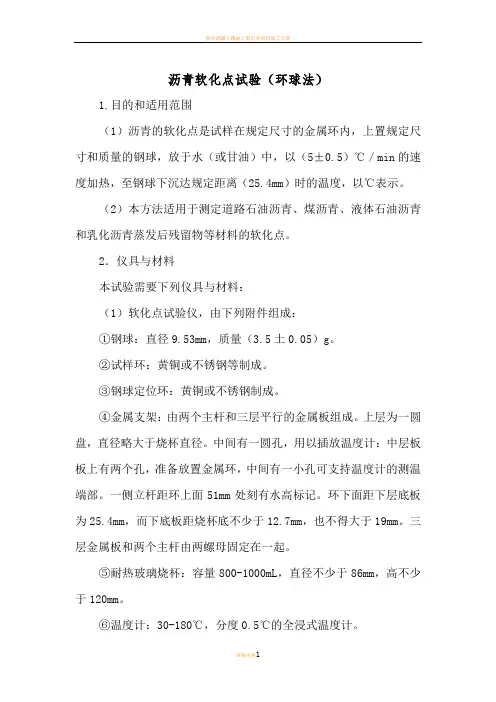

沥青软化点试验（环球法）1.目的和适用范围（1）沥青的软化点是试样在规定尺寸的金属环内，上置规定尺寸和质量的钢球，放于水（或甘油）中，以（5±0.5）℃／min的速度加热，至钢球下沉达规定距离（25.4mm）时的温度，以℃表示。

（2）本方法适用于测定道路石油沥青、煤沥青、液体石油沥青和乳化沥青蒸发后残留物等材料的软化点。

2．仪具与材料本试验需要下列仪具与材料：（1）软化点试验仪，由下列附件组成：①钢球：直径9.53mm，质量（3.5土0.05）g。

②试样环：黄铜或不锈钢等制成。

③钢球定位环：黄铜或不锈钢制成。

④金属支架：由两个主杆和三层平行的金属板组成。

上层为一圆盘，直径略大于烧杯直径。

中间有一圆孔，用以插放温度计：中层板板上有两个孔，准备放置金属环，中间有一小孔可支持温度计的测温端部。

一侧立杆距环上面51mm处刻有水高标记。

环下面距下层底板为25.4mm，而下底板距烧杯底不少于12.7mm，也不得大于19mm。

三层金属板和两个主杆由两螺母固定在一起。

⑤耐热玻璃烧杯：容量800-1000mL，直径不少于86mm，高不少于120mm。

⑥温度计：30-180℃，分度0.5℃的全浸式温度计。

（2）环夹：由薄钢条制成，用以夹持金属环，以便刮平表面。

（3）装有温度调节器的电炉或其他加热炉具（液化石油气、天燃气等）。

（4）试样底板：金属板（表面粗糙度应达Ra0.8μm）或玻璃板。

（5）恒温水槽。

（6）平刮刀。

（7）甘油滑石粉隔离剂（甘油与滑石粉的比例为质量比2：1）。

（8）新煮沸过的蒸馏水。

（9）其他：石棉网。

3．方法与步骤（1）准备工作将试样环置于涂有甘油滑石粉隔离剂的试样底板上，将准备好的沥青试样徐徐注入试样环内至略高出环面为止。

如估计试样软化点高于120℃，则试样环和试样底板（不用玻璃板）均应预热至80-100℃。

试样在室温冷却30min后，用环夹夹着试样杯，并用热刮刀刮除环面上的试样，应使其与环面齐平。

沥青软化点试验WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-沥青软化点试验1．试验目的沥青的软化点是试样在规定尺寸的金属环内，上置规定尺寸和重量的钢球，放于水（5℃）或甘油（32.5℃）中，以5±0.5℃/min 速度加热，至钢球下沉达到规定距离（25.4cm）时的温度以℃表示，它在一定程度上表示沥青的温度稳定性。

2．实验仪器（1）软化点试验仪：由耐热玻璃烧杯、金属支架、钢球、试样环、钢球定位环、温度计等部件组成。

耐热玻璃烧杯容量800～1000mL，直径不少于86mm，高不少于120mm，金属支架由两个主杆和三层平行的金属板组成。

上层为一圆盘，直径略大于烧杯直径，中间有一圆孔，用以插放温度计。

中层板上有两个孔，各放置金属环，中间有一小孔可支持温度计的测温端部。

一侧立杆距环上面51mm处刻有水高标记。

环下面距下层底板为25.4mm ，而下底板距烧杯底不少于12.7mm , 也不得大于19mm。

三层金属板和两个主杆由两螺母固定在一起；钢球直径9.53mm，质量±0.05g；试样杯由黄铜或不锈钢制成，高±0.1mm，下端有一个2mm的凹槽；钢球定位环由黄铜或不锈钢制成。

（2）温度计：0～80℃，分度为0.5℃。

（3）装有温度调节器的电炉或其它加热炉具（液化石油气、天然气等）。

应采用带有振荡搅拌器的加热电炉，振荡子置于烧杯底部。

（4）试样底板：金属板（表面粗糙度应达μm ）或玻璃板。

（5）恒温水槽：控温的准确度为0.5℃。

（6）平直刮刀．（7）甘油滑石粉隔离剂（甘油与滑石粉的比例为质量比2:l）。

（8）新煮沸过的蒸馏水。

（9）其它：石棉网。

3．预习要求掌握沥青软化点的概念，熟悉测定沥青软化点的试验步骤。

4．试验步骤准备工作：将试样环置于涂有甘油滑石粉隔离剂的试样底板上，将准备好的沥青试样徐徐注人试样环内至略高出环面为止。

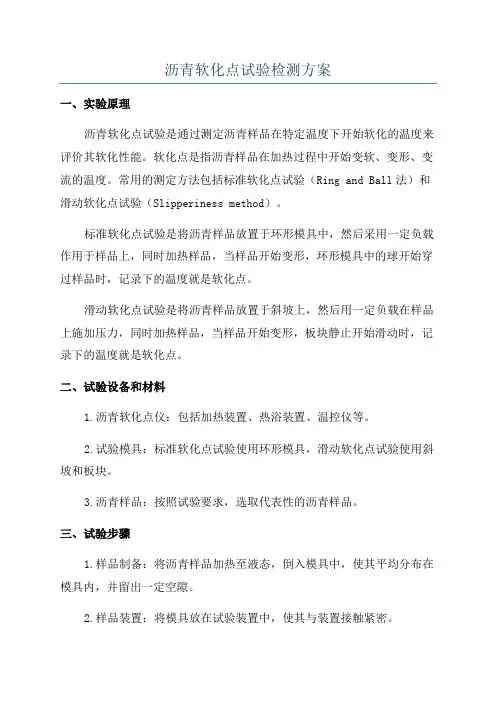

沥青软化点试验检测方案一、实验原理沥青软化点试验是通过测定沥青样品在特定温度下开始软化的温度来评价其软化性能。

软化点是指沥青样品在加热过程中开始变软、变形、变流的温度。

常用的测定方法包括标准软化点试验（Ring and Ball法）和滑动软化点试验（Slipperiness method）。

标准软化点试验是将沥青样品放置于环形模具中，然后采用一定负载作用于样品上，同时加热样品，当样品开始变形，环形模具中的球开始穿过样品时，记录下的温度就是软化点。

滑动软化点试验是将沥青样品放置于斜坡上，然后用一定负载在样品上施加压力，同时加热样品，当样品开始变形，板块静止开始滑动时，记录下的温度就是软化点。

二、试验设备和材料1.沥青软化点仪：包括加热装置、热浴装置、温控仪等。

2.试验模具：标准软化点试验使用环形模具，滑动软化点试验使用斜坡和板块。

3.沥青样品：按照试验要求，选取代表性的沥青样品。

三、试验步骤1.样品制备：将沥青样品加热至液态，倒入模具中，使其平均分布在模具内，并留出一定空隙。

2.样品装置：将模具放在试验装置中，使其与装置接触紧密。

3.加热开始：将试验装置连接电源，打开加热装置，开始加热样品。

4.温度记录：当样品开始变形、变流时，记录下的温度就是软化点。

5.数据处理：将试验结果进行记录和整理，并进行数据分析。

四、结果分析软化点试验结果是评价沥青材料的软化性能的重要指标。

一般来说，软化点越高，表明沥青材料的抗变形和抗破坏能力越强，适用于高温环境下的工程项目。

相反，软化点较低的沥青材料在高温环境下易变形、易破坏，不适用于高温地区的应用。

软化点试验结果还可用于沥青材料的质量控制和品种区分。

通过与规定的标准软化点进行比较，可以判断沥青材料是否符合质量要求。

此外，不同类型的沥青材料，其软化点也会有所差异，通过软化点试验可以识别材料的类型。

综上所述，沥青软化点试验可以有效评价沥青材料的软化性能，对于沥青材料的质量控制和合理选用具有重要意义。

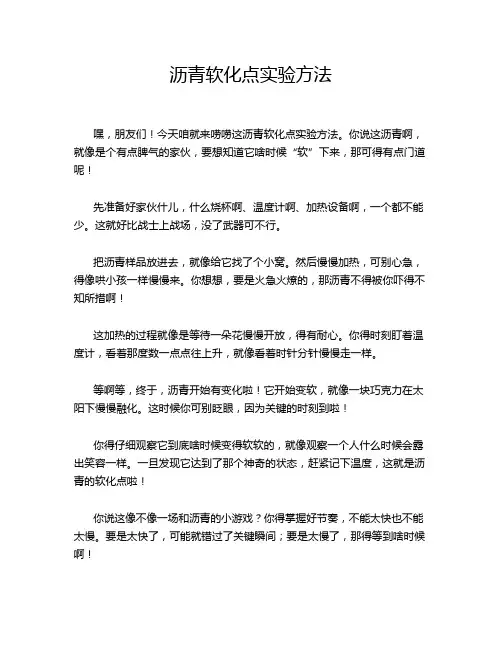

沥青软化点实验方法嘿，朋友们！今天咱就来唠唠这沥青软化点实验方法。

你说这沥青啊，就像是个有点脾气的家伙，要想知道它啥时候“软”下来，那可得有点门道呢！先准备好家伙什儿，什么烧杯啊、温度计啊、加热设备啊，一个都不能少。

这就好比战士上战场，没了武器可不行。

把沥青样品放进去，就像给它找了个小窝。

然后慢慢加热，可别心急，得像哄小孩一样慢慢来。

你想想，要是火急火燎的，那沥青不得被你吓得不知所措啊！这加热的过程就像是等待一朵花慢慢开放，得有耐心。

你得时刻盯着温度计，看着那度数一点点往上升，就像看着时针分针慢慢走一样。

等啊等，终于，沥青开始有变化啦！它开始变软，就像一块巧克力在太阳下慢慢融化。

这时候你可别眨眼，因为关键的时刻到啦！你得仔细观察它到底啥时候变得软软的，就像观察一个人什么时候会露出笑容一样。

一旦发现它达到了那个神奇的状态，赶紧记下温度，这就是沥青的软化点啦！你说这像不像一场和沥青的小游戏？你得掌握好节奏，不能太快也不能太慢。

要是太快了，可能就错过了关键瞬间；要是太慢了，那得等到啥时候啊！做这个实验啊，还得细心，就跟绣花似的。

一点小细节都不能放过，不然得出个不靠谱的结果，那不就白忙活啦！而且啊，每次做实验都像是一次探险，你永远不知道这次沥青会给你带来什么惊喜或者小麻烦。

但这就是实验的乐趣呀，不是吗？所以啊，朋友们，别小瞧了这沥青软化点实验，这里面的学问可大着呢！它能让我们更好地了解沥青的特性，为我们的工程啊、建设啊提供重要的数据。

你说它重要不重要？那肯定重要啊！所以，大家可得好好对待这个实验，就像对待一个珍贵的宝贝一样。

让我们一起在这个小小的实验里，发现大大的奥秘吧！原创不易，请尊重原创，谢谢!。

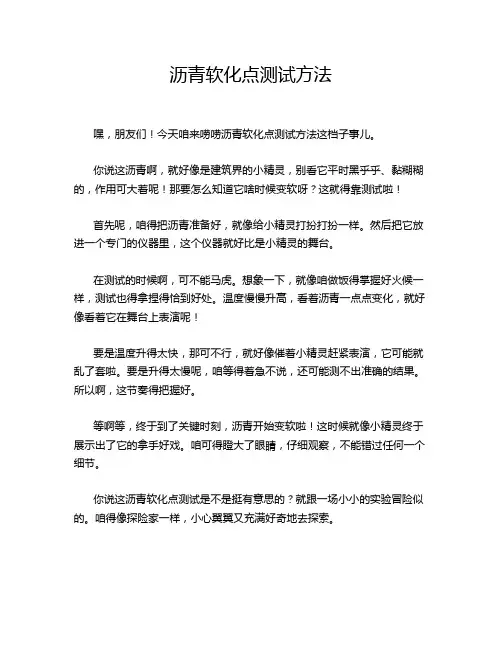

沥青软化点测试方法嘿，朋友们！今天咱来唠唠沥青软化点测试方法这档子事儿。

你说这沥青啊，就好像是建筑界的小精灵，别看它平时黑乎乎、黏糊糊的，作用可大着呢！那要怎么知道它啥时候变软呀？这就得靠测试啦！首先呢，咱得把沥青准备好，就像给小精灵打扮打扮一样。

然后把它放进一个专门的仪器里，这个仪器就好比是小精灵的舞台。

在测试的时候啊，可不能马虎。

想象一下，就像咱做饭得掌握好火候一样，测试也得拿捏得恰到好处。

温度慢慢升高，看着沥青一点点变化，就好像看着它在舞台上表演呢！要是温度升得太快，那可不行，就好像催着小精灵赶紧表演，它可能就乱了套啦。

要是升得太慢呢，咱等得着急不说，还可能测不出准确的结果。

所以啊，这节奏得把握好。

等啊等，终于到了关键时刻，沥青开始变软啦！这时候就像小精灵终于展示出了它的拿手好戏。

咱可得瞪大了眼睛，仔细观察，不能错过任何一个细节。

你说这沥青软化点测试是不是挺有意思的？就跟一场小小的实验冒险似的。

咱得像探险家一样，小心翼翼又充满好奇地去探索。

而且啊，这测试可不能只做一次就完事儿了，得多做几次，就跟咱做练习题一样，多做几遍才能更熟练、更准确呀。

每次测试的结果可能会有点不一样，这就好比每次考试的成绩也不一定完全相同嘛。

咱还得注意仪器的保养和维护呢，这就跟咱爱护自己的宝贝似的。

要是仪器出了啥毛病，那测试结果还能靠谱吗？那肯定不行呀！总之呢，沥青软化点测试这事儿啊，看似简单，实则暗藏玄机。

咱得用心去对待，才能得出准确又可靠的结果。

就像生活中的很多事情一样，只有认真去做，才能收获满意的答案。

这就是我对沥青软化点测试方法的理解啦，大家觉得我说得对不？。

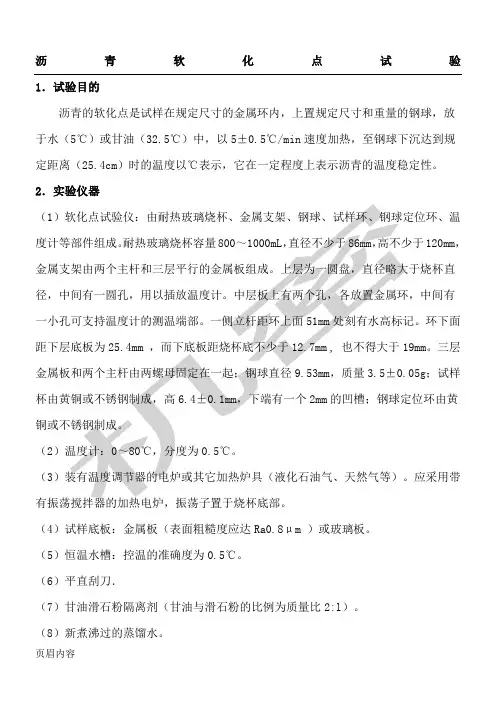

沥青软化点试验1．试验目的沥青的软化点是试样在规定尺寸的金属环内，上置规定尺寸和重量的钢球，放于水（5℃）或甘油（32.5℃）中，以5±0.5℃/min速度加热，至钢球下沉达到规定距离（25.4cm）时的温度以℃表示，它在一定程度上表示沥青的温度稳定性。

2．实验仪器（1120mm，。

三层；试样（2（3（4）试样底板：金属板（表面粗糙度应达Ra0.8μm ）或玻璃板。

（5）恒温水槽：控温的准确度为0.5℃。

（6）平直刮刀．（7）甘油滑石粉隔离剂（甘油与滑石粉的比例为质量比2:l）。

（8）新煮沸过的蒸馏水。

（9）其它：石棉网。

3．预习要求掌握沥青软化点的概念，熟悉测定沥青软化点的试验步骤。

4．试验步骤准备工作：将试样环置于涂有甘油滑石粉隔离剂的试样底板上，将准备好的沥青试样徐徐注人试样环内至略高出环面为止。

801（115min（2（3）℃。

环使端（4）将盛有水和环架的烧杯移至放有石棉网的加热炉具上，然后将钢球放在定位环中间的试样中央，立即开动振荡搅拌器，使水微微振荡，并开始加热，使杯中水温在3min内调节至维持每分钟上升5℃±0.5℃。

在加热过程中，应记录每分钟上升的温度值，如温度上升速度超出此范围时，则试验应重作。

（5）试样受热软化逐渐下坠，至与下层底板表面接触时，立即读取温度，准确至0.5℃。

2）试样软化点在80℃以上者：（1）将装有试样的试样环连同试样底板置于装有32℃±1℃甘油的恒温槽中至少15min，同时将金属支架、钢球、钢球定位环等亦置于甘油中。

（2）在烧杯内注入预先加热至32℃的甘油，其液面略低于立杆上的深度标记。

（35为46试验者记录者校核者日期7．注意事项（1）按照规定方法制作延度试件，应当满足试件在空气中冷却和在水浴中保温的时间。

（2）估计软化点在80℃以下时，实验采用新煮沸并冷却至5℃的蒸馏水作为起始温度测定软化点，当估计软化点在80℃以上时，试验采用32℃±1℃的甘油作为起始温度测定软化点。

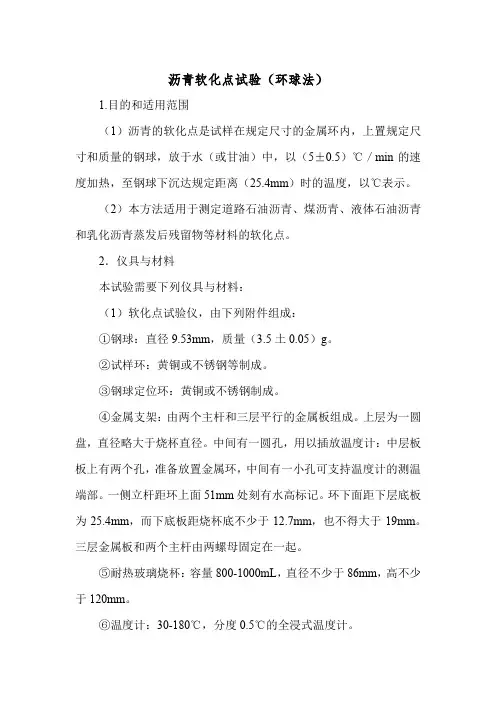

沥青软化点试验（环球法）1.目的和适用范围（1）沥青的软化点是试样在规定尺寸的金属环内，上置规定尺寸和质量的钢球，放于水（或甘油）中，以（5±0.5）℃／min的速度加热，至钢球下沉达规定距离（25.4mm）时的温度，以℃表示。

（2）本方法适用于测定道路石油沥青、煤沥青、液体石油沥青和乳化沥青蒸发后残留物等材料的软化点。

2．仪具与材料本试验需要下列仪具与材料：（1）软化点试验仪，由下列附件组成：①钢球：直径9.53mm，质量（3.5土0.05）g。

②试样环：黄铜或不锈钢等制成。

③钢球定位环：黄铜或不锈钢制成。

④金属支架：由两个主杆和三层平行的金属板组成。

上层为一圆盘，直径略大于烧杯直径。

中间有一圆孔，用以插放温度计：中层板板上有两个孔，准备放置金属环，中间有一小孔可支持温度计的测温端部。

一侧立杆距环上面51mm处刻有水高标记。

环下面距下层底板为25.4mm，而下底板距烧杯底不少于12.7mm，也不得大于19mm。

三层金属板和两个主杆由两螺母固定在一起。

⑤耐热玻璃烧杯：容量800-1000mL，直径不少于86mm，高不少于120mm。

⑥温度计：30-180℃，分度0.5℃的全浸式温度计。

（2）环夹：由薄钢条制成，用以夹持金属环，以便刮平表面。

（3）装有温度调节器的电炉或其他加热炉具（液化石油气、天燃气等）。

（4）试样底板：金属板（表面粗糙度应达Ra0.8μm）或玻璃板。

（5）恒温水槽。

（6）平刮刀。

（7）甘油滑石粉隔离剂（甘油与滑石粉的比例为质量比2：1）。

（8）新煮沸过的蒸馏水。

（9）其他：石棉网。

3．方法与步骤（1）准备工作将试样环置于涂有甘油滑石粉隔离剂的试样底板上，将准备好的沥青试样徐徐注入试样环内至略高出环面为止。

如估计试样软化点高于120℃，则试样环和试样底板（不用玻璃板）均应预热至80-100℃。

试样在室温冷却30min后，用环夹夹着试样杯，并用热刮刀刮除环面上的试样，应使其与环面齐平。
