惠州精惠仪器设备有限公司HUIZHOU JINGHUI INSTRUMENT EQUIPMENT CO.,LTD电池综合测试仪操作手册安全需知警告！严禁电池正负极反接！提醒！开机前保证夹具不能接负载！不要在测试过程中中止测试，会导致测量数据不准确警告危险：当你发现有以下不正常情形发生,请立即终止操作并断开电源线。
立刻与精惠仪器销售部联系维修。
否则将会引起火灾或对操作者有潜在的触电危险。
1仪器操作异常。
2操作中仪器产生反常噪音、异味、烟或闪光。
3操作过程中，仪器产生高温或电击。
4电源线、电源开关或电源插座损坏。
5杂质或液体流入仪器。
安全信息警告危险：为避免可能的电击和人身安全，请遵循以下指南进行操作。
免责声明：用户在开始使用仪器前请仔细阅读以下安全信息，对于用户由于未遵守下列条款而造成的人身安全和财产损失，精惠仪器将不承担任何责任。
仪器接地：为防止电击危险，请连接好电源地线。
不可在爆炸性气体环境使用仪器：不可在易燃易爆气体、蒸汽或多灰尘的环境下使用仪器。
在此类环境使用任何电子设备，都是对人身安全的冒险。
不可打开仪器外壳：非专业维护人员不可打开仪器外壳，以试图维修仪器。
仪器在关机后一段时间内仍存在未释放干净的电荷，这可能对人身造成电击危险。
不要使用已经损坏的仪器：如果仪器已经损害，其危险将不可预知。
请断开电源线，不可再使用，也不要试图自行维修。
不要使用工作异常的仪器：如果仪器工作不正常，其危险不可预知，请断开电源线，不可再使用，也不要试图自行维修。
不要超出本说明书指定的方式使用仪器：超出范围，仪器所提供的保护措施将失效。
目录前言 (1)功能概述 (3)仪器外观 (5)接线方式 (7)主功能菜单 (7)电池静态参数测量模式 (13)电池容量测量模式 (14)单独充电模式 (15)单独放电模式 (15)程控电源模式 (15)程控电子负载模式 (16)电压与内阻表模式 (17)仪器特性指标 (18)上位机软件前言常见的可充电电池包含锂电池，镍镉电池，镍氢电池，以及密封铅酸蓄电池等。
蓄电池内阻测试仪用户必备手册1. 简介蓄电池内阻测试仪是一种用于测量蓄电池内阻的工具，可以帮助用户及时了解蓄电池的健康状况。
本手册旨在提供蓄电池内阻测试仪的基本使用方法和注意事项，以帮助用户更好地使用、维护和保养设备。
2. 使用方法2.1 连接电源首先，将蓄电池内阻测试仪连接至电源。
检查电源适配器符合要求，并确保插头正确插入仪器的电源接口。
2.2 准备蓄电池在测量之前，请确保蓄电池已经充分充电，并等待至少30分钟，以使蓄电池达到稳定状态。
2.3 连接测试夹具使用测试夹具连接仪器与蓄电池。
测试夹具应正确连接至蓄电池的正负极，且接触良好，以确保准确测量内阻。
请检查测试夹具的电线是否损坏或有磨损迹象，并确保没有任何异物干扰测量。
2.4 进行测量当一切准备就绪后，可以开始进行测量。
按下仪器上的测量按钮，并记录显示屏上的内阻数值。
如果需要连续测量多个蓄电池，可以按照同样的步骤进行操作。
3. 注意事项在使用蓄电池内阻测试仪时，请注意以下事项：3.1 安全操作确保操作环境安全，并遵循所在地的相关安全规定。
在操作过程中，避免接触电极和触碰导线，以防止电击事故的发生。
3.2 避免过度放电在测量之前，请确保蓄电池已经充分充电，并等待至少30分钟。
过度放电可能导致蓄电池无法启动或缩短其寿命。
3.3 定期校准建议定期校正蓄电池内阻测试仪，以确保测量结果的准确性。
请参考设备说明书了解如何进行校准操作。
3.4 保养和维护定期清洁测试夹具和仪器外壳，以防止测量误差。
避免将仪器暴露于过高或过低的温度环境中，以保证仪器正常工作。
3.5 存储和运输妥善存放仪器，并避免受到冲击和震动。
在运输过程中，应采取适当的保护措施，以防止仪器受到损坏。
4. 故障排除如果在使用蓄电池内阻测试仪时遇到问题，可以尝试以下排除方法：•检查电源连接是否正确，尝试更换电源适配器；•检查测试夹具是否连接正确，重新连接测试夹具；•如果仪器显示异常或无法正常工作，请联系售后服务人员寻求帮助。
电池测试仪使用方法说明书一、简介电池测试仪是一种用于测试和评估电池性能的设备。
本说明书旨在为用户提供关于电池测试仪的详细使用方法，以确保正确操作和有效测试。
二、注意事项在使用电池测试仪之前，请务必仔细阅读以下注意事项，以确保安全和正确的操作：1. 请将电池测试仪保持干燥，远离水源，以避免设备损坏或危险情况的发生。
2. 使用电池测试仪前，请确保仪器已接通电源，并处于正常工作状态。
3. 在测试电池前，请检查电池表面是否有破损或异物，并确保接触端清洁。
4. 请按照电池测试仪用户手册中的规定选择合适的测试模式和参数。
5. 在测试过程中，严禁将电池测试仪接触到易燃或易爆物质附近。
6. 若发现电池测试仪异常情况，请立即停止使用，并联系售后服务。
三、使用步骤以下是使用电池测试仪的详细步骤说明：1. 准备测试仪器- 将电池测试仪连接到电源，确保仪器工作正常。
- 按照使用手册要求，选择适用的测试模式和参数。
2. 连接电池a) 将测试仪的测试夹具与电池端子连接。
确保连接牢固，避免电池松动或掉落。
b) 检查连接，确保仪器和电池之间不存在异常情况。
3. 进行测试a) 启动电池测试仪，等待仪器完成自检并进入待机模式。
b) 按下仪器上的开始按钮，开始进行电池测试。
c) 根据仪器上的显示屏或指示灯，观察测试进程和结果。
4. 结果分析a) 测试完成后，屏幕将显示测试结果。
b) 根据测试结果，判断电池性能是否达到预期要求。
c) 如有需要，根据仪器用户手册进行测量数据的进一步分析和处理。
5. 结束测试a) 将电池测试仪设为待机模式，或将其关闭并断开电源。
b) 断开电池与测试仪之间的连接，并清理测试仪器。
四、常见故障和解决方法在使用电池测试仪时，可能会遇到一些常见故障。
以下是一些常见故障及其解决方法：1. 仪器无法启动：- 检查电源是否连接正常，确保电池测试仪的电源正常工作。
- 检查电池是否充电或更换电池。
2. 测试结果异常或不准确：- 检查连接是否良好，确保电池测试仪与电池之间的连接正常。
蓄电池冲、放电测试仪操作使用说明书一、操作步骤1. 接线：将放电仪与蓄电池放电电源端子连接。
红线接线柱接于放电仪“+”端，另一端红线接于蓄电池放电端子正极；黑色接线柱接于放电仪“-”端，另一端黑色细线接于蓄电池放电端子负极。
接线完毕后应认真检查接线是否正确，注意电池输入端子正、负极是否正确不应接反。
2. 拉开直流充电屏上蓄电池进线开关。
3. 合上放电仪上控制空开，进入放电参数设置：放电电流10A，放电时间9小时，蓄电池组最低电压设置为198V。
4. 合上直流充电屏上放电空开，开始放电。
5. 放电过程中，每1个小时应在集中监控器上查看并记录每只蓄电池电压、电流、温度及整组电池电压；每2个小时用万用表对每只蓄电池及整组电池实测一次电压并记录。
在蓄电池放电结束前（快到9个小时）提前进行最后一次电压测量、记录。
6. 放电结束时，拉开直流充电屏上放电开关；7. 合上直流充电屏上蓄电池进线开关，在控制器中手动修改为均充（菜单—充电机控制—密码：11111，将“一组”的浮充状态改为均充，通过左右方向键修改），蓄电池恢复均充。
二、应急措施及注意事项1. 当单节蓄电池电压≤11V或整组蓄电池电压≤198V，停止放电。
2. 当蓄电池放电仪指示电压下降至200V时，应加强对蓄电池放电的监控，确保蓄电池电压不得低于198V 而过放电。
3. 放电过程中严格观察放电仪风扇是否转动，如不转动应立即停止放电。
4. 放电检测仪和电池连接时，正负不得反接!5. 设备放置在通风良好无接露无腐蚀环境下运行.通风孔不得堵塞保证通风良好!6. 放电仪在正常工作时不得带电连接线，否则会引起连接端子和电路损害。
7. 放电及测试蓄电池电压时应做好安全措施严禁正负极发生短路现象。
8. 蓄电池充、放电过程中，应尽量减少开关操作。
9. 放电过程中，值班人员应加强对直流高频模块（交直流输入输出电压）及直流屏控、合母电压的监控，发现异常时及时进行汇报及处理；编制：质量管理部审核：批准：。
BTS电池检测系统（串口版）硬件说明共11 页（包括封面）深圳市新威尔电子有限公司二零零九年一月目录1 小功率BTS电池检测系统 (3)1.1 下位机外观结构及组成 (3)机箱前面板示意图 (3)机箱后面板示意图 (3)与上位机（PC）的连接 (3)1.2 下位机硬件的工作流程 (3)电源供电过程 (4)指令执行过程 (4)通道数据采样反馈过程 (5)1.3 BTS小电流设备的安装与调试 (5)1.4 电池夹具 (5)2 大功率BTS电池检测系统 (6)2.1大功率BTS主要硬件结构 (6)2.2大功率BTS 工作流程 (6)2.3主要硬件介绍 (7)2.3.1下位机板功能 (7)2.3.2 CCDC通道板功能 (7)2.3.3 防干扰板功能 (8)2.3.4 防反接板功能 (8)2.3.5 电阻箱功能 (9)2.3.6 散热器功能 (9)2.4大功率BTS设备设计实例 (9)设计步聚 (9)单通道所需电源个数 (10)单通道CCDC通道板的个数 (10)确定机箱型号 (10)2.5大功率BTS常见故障 (11)振动 (11)干扰 (11)反接 (11)1 小功率BTS电池检测系统小功率BTS串口版工作模式通常是由上位机直接与下位机串联工作，实现对下位机的控制。
上位机（PC计算机）部分主要由数据分析软件（BTSDA7.0）与客户端控制软件（TC53）组成。
1.1 下位机外观结构及组成机箱前面板示意图①电源及状态指示灯②电源开关③通道工作指示灯(共八个)④电池上下夹具（中间夹电池）⑤164插座，连接鳄鱼夹具机箱后面板示意图①通讯口插座②电源插座③通讯线与上位机（PC）的连接1（①）RS-232通讯口，与（③）通讯线一端相连；2（②）电源接220V交流电；3（③）通讯线的另一端用来连接上位机（PC电脑）。
1.2 下位机硬件的工作流程电源供电过程1.接入220V的市电后，由变压器转换为12V的交流电，然后经过整流器输出12V的直流电，至L7808与L7908两个稳压器件，然后由L7808与L7908分别输出+8V与-8V的电压为主板元器件供电；2.接入220V的市电后，由变压器转换为12V的交流电，然后经过整流器输出12V的直流电，至电源管理芯片，输出5V的直流电为CPU供电；3.接入220V的市电后，由变压器转换为12V的交流电，然后经过整流器输出12V的直流电，至继电器为其供电。

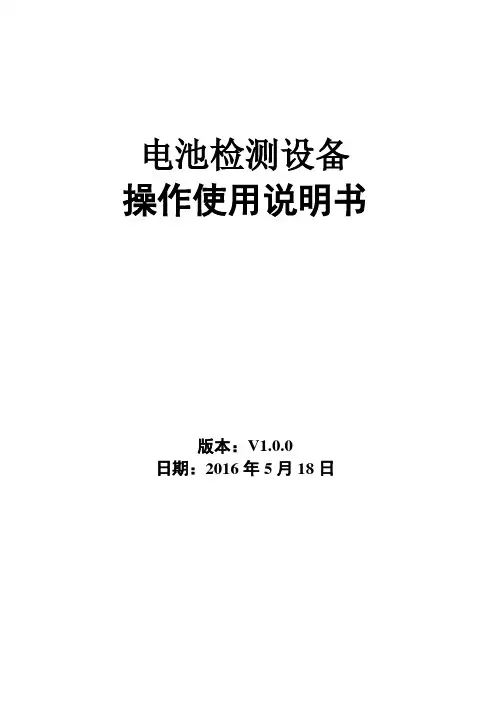

电池检测设备操作使用说明书版本：V1.0.0日期：2016年5月18日目录第一章设备使用环境 (1)第二章标准配件清单 (1)第三章设备外观结构 (1)一、机箱前面板示意图 (1)二、机箱后面板示意图 (1)三、电池夹具使用说明 (1)第四章设备联机说明 (1)第五章软件运行环境 (2)第六章软件安装方法 (2)第七章软件启动 (2)第八章软件主要功能 (3)第九章附件 (9)一、设备的安全操作 (9)二、测试过程的安全保护设置 (10)第一章设备使用环境1. 使用场所:室内；2. 工作温度:5℃～45℃；3. 性能保证环境温度:25℃±10℃；4．相对温度：20%～80%5．大气压力:1.01×10^5P第二章标准配件清单请用户根据下图所示核对配件，以下为单台的标准配件（如有差异，为客户特殊要求）：1、电源线 1.5米三芯 1条（图一）；2、转接线 USB口 1条（图二）；3、数据线 1.5米 1条（图三）；4、测试线聚合物夹具 50厘米 8套（图四）图一图二图三图四第三章设备外观结构一、机箱前面板示意图二、机箱后面板示意图三、电池夹具使用说明1．通用电池夹具如机箱前面板示意图所示，下夹具固定，上夹具可以上下移动，以适用不同高度的电池；常规极性：上正下负2．聚合物夹具每套夹具正负极两个夹具，其中标有+符号的接电池的正极，标有-符号的接电池的负极：第四章设备联机说明1、如果使用COM口连接，就将数据线（随机提供）的一端插入设备的通讯口，将另一端插入电脑主机后面的相应端口。
如图（举例）：【注】连线的同时，要将设备的电源线插上，还有转换器的电源插上；通道工作指示灯通讯口插座电源插座电源开关电源及状态指示灯(红色闪烁)如果设备数量较多，一个串口不够用的话，可以在电脑上安装RS232串口卡，一台电脑可以增加2-4个串口，如图（举例）：首先您的电脑必须要有PCI插槽，如图：上端的白色的插槽就是PCI插槽图上为安装了一个RS232串口，并且正在使用【注】安装RS232串口卡后，需要先进行驱动，驱动程序在配套的光盘里，如果没有光驱，也可以安装驱动精灵进行驱动。

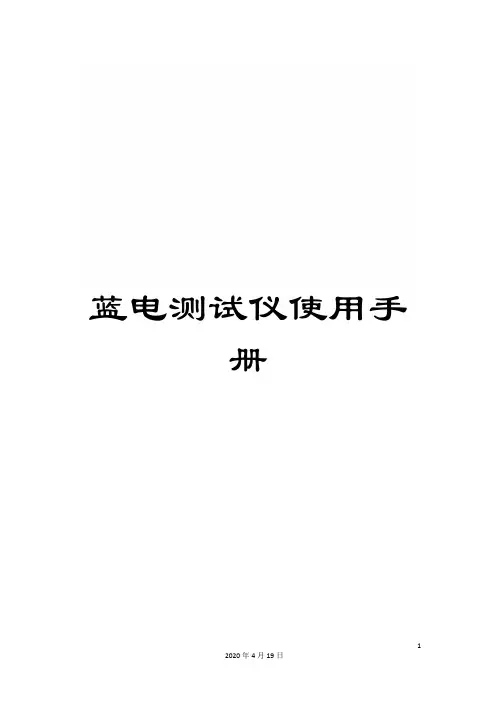

蓝电测试仪使用手册1第一章 简介蓝电系列电池测试系统是针对锂离子、镍氢、镍镉等电池的通用性测试而研制的新一代电池测试系统。
蓝电系列电池测试系统支持电池测试领域的绝大部分应用，包括材料研究、电池化成、容量分选、组合电池测试等等。

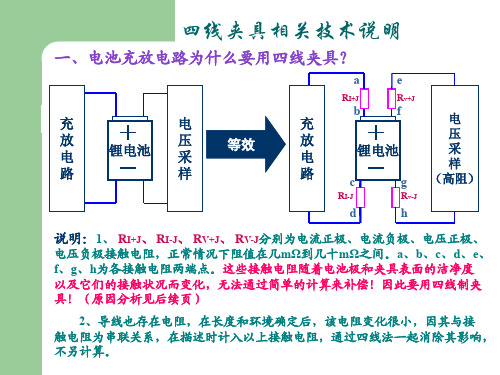

第二章 硬件连接一、机箱前后面板示意图（图2.1）（图2.1）二、机箱上．．．的电池检测端口插座示意图（图2.2）①连接电压检测极的正极②连接电流输出回路的正极③连接电流输出回路的负极④连接电压检测针的负极（图2.2）三、电池夹具使用说明1、鳄鱼夹具（含大电流设备使用的夹具）每套夹具有大、小各2个鳄鱼夹，分为红、黑2种颜色（如图2.3）。
其中：①电源开关 ②电源及状态指示灯 ③通道工作指示灯 ④电池检测端口插座 ⑤单元编号标识大红鳄鱼夹为电流输出正极，小红鳄鱼夹为电压检测正极，使用时与电池正极相连。
大黑鳄鱼夹为电流输出负极，小黑鳄鱼夹为电压检测负极，使用时与电池负极相连。
（图2.3）[提示]测试中使用参比电极（即三电极）时，如何连接？●由于大红鳄鱼夹和大黑鳄鱼夹组成电流回路，因而，大红夹接正极，大黑夹接负极。
●小红鳄鱼夹和小黑鳄鱼夹组成电压检测回路，因而，应连接工作电极和参比电极。
对于正极材料：小红夹接工作电极(正极)，小黑夹接参比电极。
此时，电压检测值正常。
对于负极材料：小红夹接参比电极，小黑夹接工作电极(负极)。
此时，电压检测值反相。
2、通用电池夹具能够适用于各类圆柱及方形电池的夹持。

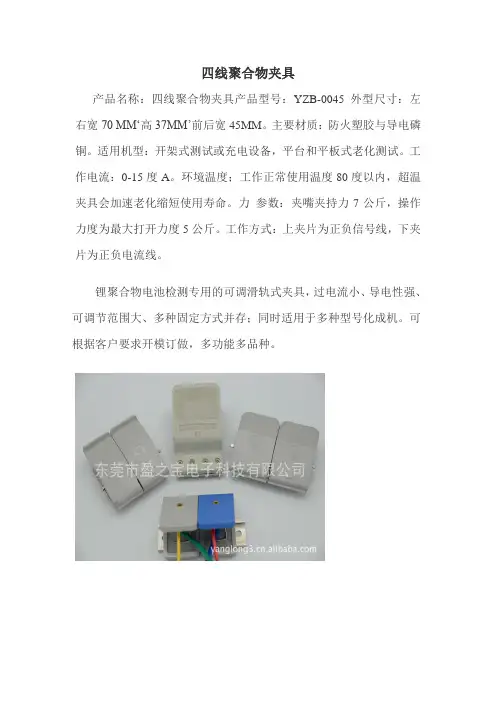

3、聚合物电池夹具能够适用于聚合物电池的夹持。
4、扣式电池夹具能够适用于扣式电池的夹持。
第三章 LANDct（控制软件）使用说明一、软件启动用鼠标双击“LAND电池测试”快捷图标（或者用鼠标点击WINDOWS “开始”按钮，从弹出的开始菜单中选取“LAND电池测试”项）运行控制软件．LANDct启动后主界面如图3.1.1。
（图3.1.1）[提示1]软件启动前，应先打开电池测试系统电源，并保证测试系统的通信口与计算机串口连接可靠。
第一章简介蓝电系列电池测试系统是针对锂离子、镍氢、镍镉等电池的通用性测试而研制的新一代电池测试系统。
蓝电系列电池测试系统支持电池测试领域的绝大部分应用，包括材料研究、电池化成、容量分选、组合电池测试等等。
第二章硬件连接一、机箱前后面板示意图（图2.1）①电源开关②电源及状态指示灯③通道工作指示灯④电池检测端口插座⑤单元编号标识⑥电源插座⑦通信口插座⑧通信口插座（同⑦）（图2.1）二、机箱上的电池检测端口插座示意图（图2.2）①连接电压检测极的正极②连接电流输出回路的正极③连接电流输出回路的负极④连接电压检测针的负极（图2.2）三、电池夹具使用说明1、鳄鱼夹具（含大电流设备使用的夹具）每套夹具有大、小各2 个鳄鱼夹，分为红、黑2种颜色（如图2.3）。
其中：大红鳄鱼夹为电流输出正极，小红鳄鱼夹为电压检测正极，使用时与电池正极相连。
大黑鳄鱼夹为电流输出负极，小黑鳄鱼夹为电压检测负极，使用时与电池负极相连。
[提示]（图2.3）测试中使用参比电极（即三电极）时，如何连接？●由于大红鳄鱼夹和大黑鳄鱼夹组成电流回路，因而，大红夹接正极，大黑夹接负极。
●小红鳄鱼夹和小黑鳄鱼夹组成电压检测回路，因而，应连接工作电极和参比电极。
对于正极材料：小红夹接工作电极(正极) ，小黑夹接参比电极。
此时，电压检测值正常。
对于负极材料：小红夹接参比电极，小黑夹接工作电极(负极)。
此时，电压检测值反相。
2、通用电池夹具可以适用于各类圆柱及方形电池的夹持。
3、聚合物电池夹具可以适用于聚合物电池的夹持。
4、扣式电池夹具可以适用于扣式电池的夹持。
第三章LANDct（控制软件）使用说明一、软件启动用鼠标双击“LAND电池测试”快捷图标（或者用鼠标点击WINDOWS“开始”按钮，从弹出的开始菜单中选取“LAND电池测试”项）运行控制软件．LANDct启动后主界面如图3.1.1。
（图3.1.1）[提示1]软件启动前，应先打开电池测试系统电源，并保证测试系统的通信口与计算机串口连接可靠。
