贮草棚及青贮池建造图纸

青贮窖、干草棚、凉棚青贮窖青贮窖（又名青贮池、青贮壕）的建造应因地制宜，设在地势较高，土质坚硬，干燥，离粪污处理设施较远且离畜舍近的地方，还应考虑地下水位高低、是否使用饲料搅拌喂料车等因素。

青贮窖一般分为地上式，半地上式、地下式，见图6-1和图6-2。

在低洼地或地下水位较高的地方，建造地下式窖易积水，可建造地上式。

在丘陵地区建可以根据坡地情况，建半地下半地上式和地下式。

在平原地区建场又使用饲料搅拌喂料车，适宜建地上式。

地下式青贮窖应考虑雨季防水倒灌，最好有遮雨棚。

建筑形式一般为：圆柱体型、长方体型和壕沟型。

前二者适用于中小型规模养殖，后者适于工厂化大型养殖。

青贮窖断面为倒梯形，有利于压实。

用砖或石砌筑，水泥抹面。

青贮窖应根据需要量决定建筑设施的大小，应该满足6～7个月的青贮需要量。

按每头成母牛年需青贮8000～10000kg，成母牛头数可按全群头数的85％折算。

每头肉牛年需要5000～9000kg，每头羊年需要700～1000kg计算。

麦类和玉米青贮平均压实密度为500～650kg/m3计算，还应考虑一定的损耗。

青贮成功必须保证四个条件：（1）原料含有一定糖份；（2）原料含水量在65%～75%；（3）青贮适宜温度为25～30℃，一般不低于15℃，不高于42℃；（4）密闭的厌氧环境。

玉米全株（含穗）青贮营养价值最高峰期为乳熟期至蜡熟期收贮，玉米秸秆青贮要在玉米成熟后，立刻收割青贮。

收割时间过晚，露天堆放将造成含糖量下降、水份损失、秸秆腐烂，最终造成青贮料质量和成功率下降。

为确保厌氧环境的形成，秸秆要切碎，长度为2～3cm，小规模窖（池）人工铡碎，有条件的最好机械切碎；大型青贮壕必须用大型切碎机切碎。

切碎要在原料含水量达到65％～70％时进行。

装填原料时应逐层进行，每装入15～20cm为一层，尽最大限度压实，减小空隙创造厌氧环境；小型窖池可人工踩实或用夯夯实，大型青贮壕可以用履带或轮式拖拉机压实。

一层压实后，再装入下一层，直至装满为止。

贮草棚及青贮池建造
图纸
XX县规范化贮草棚及青贮窖建筑设计图
一、设计依据
依据XX省质量技术监督局发布的肉牛养殖综合标准第四部分：饲草饲料（DB53/T247.4-2008)标准，结合XX实际综合设计。

二、规范性引用文件
GB13078饲料卫生标准；DB53/T247.2-2008肉牛养殖综合标准第一部分：养殖技术；《民用建筑设计通则》GB50352-2005；《建筑地面设计规范》GB50037-1996；《建筑设计防火规范》GB50016-2006。

三、设计选型
贮草棚采用钢柱支体，半墙砌体半开方式地面建筑设计，上设房梁式罩雨棚。

青贮窖采用砌体结
构，地上封闭式长方体结构设计，上设房梁式罩雨棚。

收集于网络，如有侵权请联系管理员删除
收集于网络，如有侵权请联系管理员删除
贮草棚侧面图
比例尺：1：25
45cm
380cm
40cm
15cm
直径
120cm ×24 cm 半墙
40
cm ×40cm
人字钢架
铺设彩
800cm
贮草棚正剖面图
比例尺：1：55
380cm
400cm 200cm
600cm
高30cm
收集于网络，如有侵权请联系管理员删除。

个人收集整理仅供参考学习牛场规划布局牛场场区规划应本着因地制宜、科学饲养、环保高效的要求，合理布局，统筹安排。

考虑今后发展应留有余地。

场地建筑物的配置应做到紧凑整齐，提高土地利用率，节约用地，不占或少占耕地，节约供电线路、供水管道，有利于整个生产过程和便于防疫灭病，并注意防火安全。

现现代化布局的要求与风格。

1、分区规划布局奶牛场一般包括3-4个功能区，即生活区、管理区、生产区和粪尿污水处理、病畜管理区。

具体布局遵循以下原则：a、生活区：指职工文化住宅区。

应在牛场上风头和地势较高地段，并与生产区保持100米以远距离，以保证生活区良好的卫生环境。

b、管理区：包括与经营管理、产品加工销售有关的建筑物。

管理区要和生产区严格分开，保证50米以上距离,外来人员只能在管理区活动，场外运输车辆、牲畜严禁进入生产区。

c、生产区：应设在场区的较下风位置，要能控制场外人员和车辆，使之不能直接进入生产区，要保证最安全，最安静。

大门口设立门卫传达室、消毒室、更衣室和车辆消毒池，严禁非生产人员出入场内，出入人员和车辆必须经消毒室或消毒池进行严格消毒。

生产区奶牛舍要合理布局，分阶段分群饲养,按泌乳牛群、干乳牛群、产房、犊牛舍、育成前期牛舍、育成后期牛舍顺序排列，各牛舍之间要保持适当距离，布局整齐，以便防疫和防火。

但也要适当集中，节约水电线路管道，缩短饲草饲料及粪便运输距离，便于科学管理。

粗饲料库设在生产区下风口地势较高处，与其他建筑物保持60米防火距离。

兼顾由场外运入，再运到牛舍两个环节。

饲料库、干草棚、加工车间和青贮池，离牛舍要近一些，位置适中一些，便于车辆运送草料，减少劳动强度。

但必须防止牛舍和运动场因污水渗入而污染草料。

d、粪尿污水处理、病畜管理区：设在生产区下风地势低处，与生产区保持300米卫生间距，病牛区应便于隔离，单独通道，便于消毒，便于污物处理等。

尸坑和焚尸炉距畜舍300-500米以上。

防止污水粪尿废弃物蔓延污染环境。

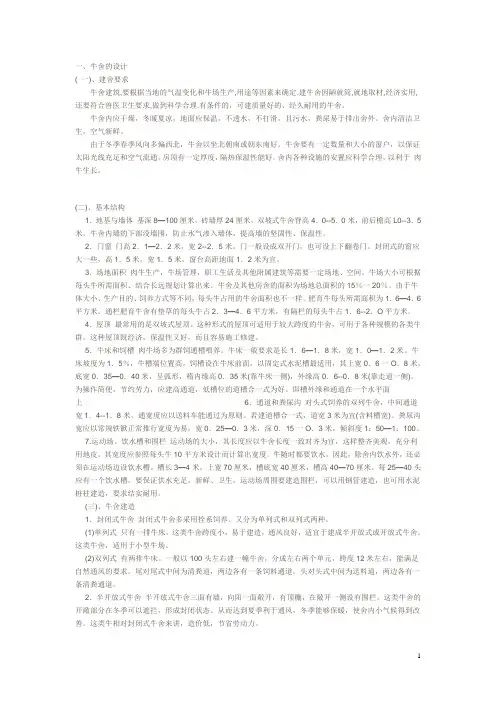

一、牛舍的设计( 一)、建舍要求牛舍建筑,要根据当地的气温变化和牛场生产,用途等因素来确定.建牛舍因陋就简,就地取材,经济实用,还要符合兽医卫生要求,做到科学合理.有条件的，可建质量好的、经久耐用的牛舍。

牛舍内应干燥，冬暖夏凉，地面应保温，不透水，不打滑，且污水，粪尿易于排出舍外。

舍内清洁卫生，空气新鲜。

由于冬季春季风向多偏西北，牛舍以坐北朝南或朝东南好。

牛舍要有一定数量和大小的窗户，以保证太阳光线充足和空气流通。

房顶有一定厚度，隔热保温性能好。

舍内各种设施的安置应科学合理，以利于肉牛生长。

(二)、基本结构1．地基与墙体基深8—100厘米，砖墙厚24厘米，双坡式牛舍脊高4．0--5．0米，前后檐高L0--3．5米。

牛舍内墙的下部没墙围，防止水气渗入墙体，提高墙的坚固性、保温性。

2．门窗门高2．1—2．2米，宽2--2．5米。

门一般设成双开门，也可设上下翻卷门。

封闭式的窗应大一些，高1．5米，宽1．5米，窗台高距地面1．2米为宜。

3．场地面积肉牛生产，牛场管理，职工生活及其他附属建筑等需要一定场地、空间。

牛场大小可根据每头牛所需面积、结合长远规划计算出来。

牛舍及其他房舍的面积为场地总面积的15％一20％。

由于牛体大小、生产目的、饲养方式等不同，每头牛占用的牛舍面积也不一样。

肥育牛每头所需面积为1．6—4．6平方米。

通栏肥育牛舍有垫草的每头牛占2．3—4．6平方米，有隔栏的每头牛占1．6--2．O平方米。

4．屋顶最常用的是双坡式屋顶。

这种形式的屋顶可适用于较大跨度的牛舍，可用于各种规模的各类牛群。

这种屋顶既经济，保温性又好，而且容易施工修建。

5．牛床和饲槽肉牛场多为群饲通槽喂养。

牛床一般要求是长1．6—1．8米，宽1．0—1．2米。

牛床坡度为1．5％，牛槽端位置高。

饲槽设在牛床前面，以固定式水泥槽最适用，其上宽0．6一O．8米，底宽0．35—0．40米，呈弧形，楕内缘高0．35米(靠牛床一侧)，外缘高0．6--0．8米(靠走道一侧)。
