半导体基本理论简述

半导体物理的基础知识半导体物理是研究半导体材料及其电子行为的一门学科。

半导体是介于导体和绝缘体之间的材料，具有独特的电子特性。

本文将介绍半导体物理的基础知识，包括半导体材料的结构、能带理论、杂质掺杂以及PN结等内容。

一、半导体材料的结构半导体材料是由单晶、多晶或非晶三种形态构成。

单晶是指晶体结构完整、无缺陷的材料，拥有良好的导电性能。

多晶是由多个晶粒组成，晶界存在缺陷，导电性能较差。

非晶的特点是结构无序，导电性能较差。

半导体材料的基本结构由共价键和离散缺陷构成。

共价键是指半导体材料中相邻原子之间的化学键，它保持了材料的稳定性。

离散缺陷是指晶体中出现的缺陷，如杂质、空穴等。

这些离散缺陷的存在对半导体材料的导电性能有重要影响。

二、能带理论能带理论是解释物质的导电性能的基础理论。

根据这一理论，半导体材料的电子行为与能带结构有密切关系。

能带是电子能量的分布区域，分为价带和导带两部分。

价带中的电子具有固定位置，不能自由移动；而导带中的电子能够自由移动。

在纯净的半导体中，价带带满，导带没有电子。

半导体的导电性能是通过在半导体中掺入适量的杂质来改变的。

杂质的掺入会导致新的能带形成，同时增加或减少可自由移动的电子数量。

掺杂过程中形成的能带被称为禁带，其能量介于价带和导带之间。

三、杂质掺杂杂质掺杂是一种通过引入少量外来原子来改变半导体材料导电性能的方法。

根据杂质掺入的原子种类不同，可以分为n型和p型两种半导体。

n型半导体是通过掺入五价元素，如磷（P）或砷（As），在半导体中形成额外的自由电子，增加导电性能。

这些自由电子会填满主导带，并进入导带，从而形成导电能力。

n型半导体表现为电子富余。

p型半导体是通过掺入三价元素，如硼（B）或铋（Bi），在半导体中形成额外的空穴，增强导电性能。

空穴是一种电子缺失的状态，它通过与晶格中的自由电子结合来传导电荷。

p型半导体表现为电子贫缺。

四、PN结PN结是将p型半导体和n型半导体通过一定方法连接而成的结构。

半导体高中物理半导体是一种电子能带结构介于导体和绝缘体之间的材料，具有独特的导电性质。

在高中物理学中，半导体是一个重要的话题。

本文将探讨半导体的基本概念、性质和应用。

首先，我们来了解半导体的基本概念。

半导体是指在温度较高时表现为导体，而在温度较低时表现为绝缘体的物质。

它的导电性质是通过材料中的载流子（电子或空穴）传导电流来实现的。

在半导体中，电子和空穴是通过化学反应或热激发产生的。

半导体材料可以是单晶体（如硅、锗）或复合材料（如硅锗合金）。

半导体具有一些独特的性质。

首先是温度敏感性。

随着温度的升高，半导体的导电性会增强，因为更多的载流子会被激发出来。

这种特性使得半导体在温度传感器和温度控制器中得到广泛应用。

其次是光电性质。

半导体在受到光照时，会发生光生电效应，产生电子-空穴对。

这种特性使得半导体在光电器件（如太阳能电池、光电二极管）中有重要的应用。

半导体的导电性质可以通过掺杂来调节。

掺杂是指向半导体中引入杂质，改变其导电性质的过程。

掺杂分为施主掺杂和受主掺杂。

施主掺杂是向半导体中引入能够提供额外自由电子的杂质，如磷或砷。

这些自由电子可以增加半导体的导电性能，使其成为N型半导体。

受主掺杂是向半导体中引入能够提供额外空穴的杂质，如硼或铟。

这些空穴可以增加半导体的导电性能，使其成为P型半导体。

N型半导体和P型半导体的结合形成PN结。

PN结是半导体器件中最基本的结构之一。

当N型半导体和P型半导体相接触时，N型半导体中的自由电子会向P型半导体中的空穴扩散，形成电子-空穴对结合区域。

在这个结合区域中，自由电子和空穴会重新组合，形成电子空穴复合。

这种电子空穴复合过程会导致PN结的区域失去自由电荷，形成一个电势差，称为内建电势。

内建电势使得PN结形成一个单向导电的区域，即正向偏置和反向偏置。

PN结具有一些重要的应用。

其中之一是二极管。

二极管是一种电子器件，可以在电流只能从P端流向N端的情况下导电。

二极管广泛应用于电源电路、整流电路和信号调制电路中。

第三节半导体
半导体是当今电子行业最基础的材料之一，其作用和意义不容小觑。

在此我们将深入探讨半导体的相关知识。

一、什么是半导体？
半导体是指在室温下，其导电性介于导体和绝缘体之间的材料。

有
时也被称为半导体晶体。

二、半导体的种类
从其晶体结构来看，半导体可分为单晶硅、多晶硅、非晶硅、蓝宝石、碳化硅、氮化硅等。

三、半导体的应用
1、集成电路 - 由于半导体表现出了半导体-绝缘体-金属场效应，能
够强制控制流经半导体器件的电流强度和方向，因此可用于制作各种
逻辑、振荡器等集成电路。

2、光电器件 - 利用半导体光电特性制作出的器件，如太阳能电池、发光二极管、激光器等。

3、功率器件 - 利用半导体导电性能和电特性，制作出高变换效率、低损耗、高可靠性的功率电子元器件，如IGBT器件等。

4、传感器 - 利用半导体的光电、温度、湿度、压力等特性制作出的传感器器件。

四、半导体技术的发展趋势
1、晶体管微型化和集成化 - 在实际应用中，需要更高的速度、更小的面积和功耗，因此晶体管制作微型化和集成化是半导体技术的重要趋势。

2、功率器件的高效率和大功率 - 随着人们生活水平的提高，需要更高效、更可靠、更节能的电子设备，因此功率器件的高效率和大功率是半导体技术的趋势。

3、新型材料的开发 - 蓝宝石、碳化硅等新型材料在一定应用领域已得到广泛的应用，半导体技术发展也将趋于多样化。

总而言之，半导体技术因其广泛的应用领域和重要的作用被越来越广泛地关注着，也将成为电子行业长期的研究方向之一。

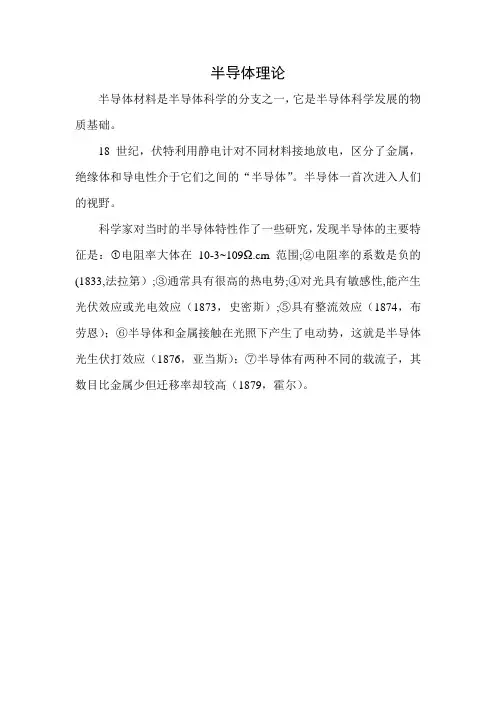

半导体理论
半导体材料是半导体科学的分支之一，它是半导体科学发展的物质基础。

18世纪，伏特利用静电计对不同材料接地放电，区分了金属，绝缘体和导电性介于它们之间的“半导体”。

半导体一首次进入人们的视野。

科学家对当时的半导体特性作了一些研究，发现半导体的主要特征是： 电阻率大体在10-3~109Ω.cm范围;②电阻率的系数是负的(1833,法拉第）;③通常具有很高的热电势;④对光具有敏感性,能产生光伏效应或光电效应（1873，史密斯）;⑤具有整流效应（1874，布劳恩）；
⑥半导体和金属接触在光照下产生了电动势，这就是半导体光生伏打效应（1876，亚当斯）；⑦半导体有两种不同的载流子，其数目比金属少但迁移率却较高（1879，霍尔）。

半导体的定义和特性
半导体是一种电子导体，介于导体和绝缘体之间。

它具有导电性能介于金属和绝缘体之间，其特性使其在电子学领域中具有重要作用。

物理特性
半导体的导电性介于导体和绝缘体之间的主要原因是它的能带结构。

在半导体中，带隙是指电子在价带和导带之间跃迁所需要的最小能量。

当这个能隙很小时，半导体就会更容易地导电，因为较小的能量就足够让电子跃迁到导带中。

此外，半导体的导电性质还取决于掺杂。

掺杂是指在半导体中加入少量其他元素，通过掺杂可以改变半导体的导电性能。

掺杂分为N型和P型，N型半导体中掺入的杂质是能够提供额外自由电子的元素，而P型半导体中掺入的杂质则是能够提供额外空穴的元素。

应用领域
半导体在现代电子学中应用广泛。

例如，半导体器件如二极管、场效应晶体管和集成电路是电子设备的关键组成部分。

二极管可以实现电流的单向导通，场效应晶体管可以控制电流，而集成电路则将多个器件集成到一块芯片上，实现了更高的集成度和更大的功能。

此外，半导体在光电子学领域也有重要应用。

例如，LED（发光二极管）利用半导体材料电子跃迁产生光，广泛应用于照明、显示和通信等领域。

结语
总的来说，半导体是一种在电子学领域中至关重要的材料，其特性使其成为现代电子设备的核心组件之一。

通过对半导体的深入研究和应用，我们可以不断推动电子技术的发展，实现更多创新和应用。

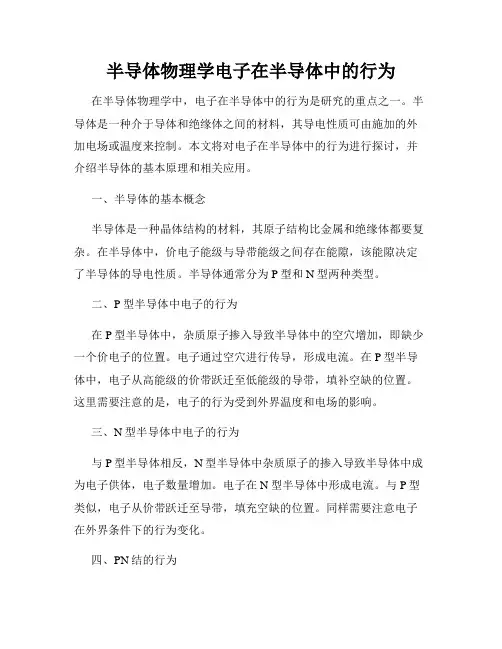

半导体物理学电子在半导体中的行为在半导体物理学中，电子在半导体中的行为是研究的重点之一。

半导体是一种介于导体和绝缘体之间的材料，其导电性质可由施加的外加电场或温度来控制。

本文将对电子在半导体中的行为进行探讨，并介绍半导体的基本原理和相关应用。

一、半导体的基本概念半导体是一种晶体结构的材料，其原子结构比金属和绝缘体都要复杂。

在半导体中，价电子能级与导带能级之间存在能隙，该能隙决定了半导体的导电性质。

半导体通常分为P型和N型两种类型。

二、P型半导体中电子的行为在P型半导体中，杂质原子掺入导致半导体中的空穴增加，即缺少一个价电子的位置。

电子通过空穴进行传导，形成电流。

在P型半导体中，电子从高能级的价带跃迁至低能级的导带，填补空缺的位置。

这里需要注意的是，电子的行为受到外界温度和电场的影响。

三、N型半导体中电子的行为与P型半导体相反，N型半导体中杂质原子的掺入导致半导体中成为电子供体，电子数量增加。

电子在N型半导体中形成电流。

与P型类似，电子从价带跃迁至导带，填充空缺的位置。

同样需要注意电子在外界条件下的行为变化。

四、PN结的行为PN结是由P型和N型半导体材料构成的结构，其具有特殊的导电特性。

当P型和N型半导体相接触时，形成的空间电荷区域会阻止电子的传导。

但是，当在PN结上施加正向电压时，空间电荷区域会被压缩，电流可以通过。

而反向电压下，空间电荷区域会扩展，电流被阻断。

五、半导体器件的应用半导体的特性使其被广泛应用于电子器件制造。

如晶体管、二极管等。

晶体管作为一种控制电流的器件，可以放大信号和开关电路。

二极管则具有整流特性，使电流只能在单个方向上流动。

这些器件的设计和制造依赖于对电子在半导体中行为的深入研究。

六、半导体物理学的研究进展随着科技的不断发展，半导体物理学的研究进展日新月异。

如表面态、量子效应等的发现，为半导体器件的精确控制和性能提升提供了新的思路。

同时，以硅材料为代表的半导体材料，在集成电路等领域的应用也在不断扩大。

第一章 半导体的能带理论1. 基本概念✧ 共有化运动：原子组成晶体后，由于电子壳层的交叠，电子不在局限在某一个原子上，可以由一个原子转移到相邻的原子上去，因而电子可以在整个晶体中运动，这种运动称为电子的共有化运动。

✧ 单电子近似：假设每个电子是在大量周期性排列且固定不动的原子核势场及其他电子的平均势场中运动。

该势场也是周期性变化的。

✧ 能带的形成：原子相互接近，形成壳层交替→电子共有化运动→能级分裂（分成允带、禁带）→形成能带✧ 能带：晶体中，电子的能量是不连续的，在某些能量区间能级分布是准连续的，在某些区间没有能及分布。

这些区间在能级图中表现为带状，称之为能带。

✧ 价带：P6✧ 导带：P6✧ 禁带：P5✧ 导体✧ 半导体✧ 绝缘体的能带✧ 本征激发：价带上的电子激发成为准自由电子，即价带电子激发成为导带电子的过程，称为本征激发。

✧ 空穴：具有正电荷q 和正有效质量的粒子✧ 电子空穴对✧ 有效质量：有效质量是在描述晶体中载流子运动时引进的物理量。

它概括了周期性势场对载流子运动的影响，从而使外场力与加速度的关系具有牛顿定律的形式。

其大小由晶体自身的E-k 关系决定。

✧ 载流子及载流子浓度2. 基本理论✧ 晶体中的电子共有化运动✧ 载流子有效质量的物理意义 ：当电子在外力作用下运动时，它一方面受到外电场力f的作用，同时还和半导体内部原子、电子相互作用着，电子的加速度应该是半导体内部势场和外电场作用的综合效果。

但是，要找出内部势场的具体形式并且求得加速度遇到一定的困难，引进有效质量后可使问题变得简单，直接把外力f 和电子的加速度联系起来，而内部势场的作用则由有效质量加以概括，使得在解决半导体中电子在外力作用下的运动规律时，可以不涉及半导体内部势场的作用。

第二章 半导体中的杂质与缺陷能级1. 基本概念✧ 杂质存在的两种形式：间隙式杂质：杂质原子位于晶格原子间的间隙位置。

替位式杂质：杂质原子取代晶格原子而位于晶格点处。

半导体重要基础知识点
半导体是指具有介于导体和绝缘体之间电导率的材料。

它在现代电子
学中起着重要的作用，广泛应用于各种电子器件和技术中。

在学习半
导体的基础知识时，以下几个关键概念是不可或缺的。

1. 能带理论：
能带理论是解释半导体电导性质的基础。

它将固体材料中电子的能量
划分为能量带，包括导带和禁带。

导带中的电子可以自由移动，导致
材料具备良好的导电性；而禁带中没有电子，因此电子无法自由移动。

2. 纯净半导体：
纯净半导体由单种原子构成，并且没有杂质。

其中，硅是最常用的半
导体材料之一。

纯净的半导体通常表现为绝缘体，因为其禁带宽度较大，电子无法跃迁到导带。

3. 杂质掺杂：
为了改变半导体的导电性质，可以通过掺杂过程引入杂质。

其中，掺
入五价元素（如磷、砷）的半导体称为n型半导体，因为杂质的额外
电子可以增加导电性能；而掺入三价元素（如硼、铝）的半导体称为p 型半导体，因为杂质的缺电子位可以增加导电性能。

4. PN 结：
PN结是由n型半导体和p型半导体相接触而形成的结构。

在PN结中，形成了一个漏斗状的能带结构，其中P区域的缺电子位和N区域的额
外电子形成了势垒。

这个势垒可以控制电子的流动，使得PN结可以用
于逻辑门、二极管等电子器件中。

半导体作为现代电子技术的基础之一，无论是手机、计算机还是各种
智能设备，都离不开半导体器件的应用。

因此，熟悉半导体的基础知识对于理解和应用现代科技至关重要。

半导体物理入门
1. 学习基础知识：在学习半导体物理之前，需要掌握一些基础知识，如物理学、数学和电子工程等方面的基本概念和原理。

2. 了解晶体结构：半导体材料的晶体结构是半导体物理的基础，因此需要学习晶体结构的基本概念，如晶格、晶向、晶面等。

3. 学习能带理论：能带理论是半导体物理的核心内容之一，它描述了半导体材料中电子的能量状态和运动行为。

需要学习能带结构、能带宽度、能带隙等基本概念。

4. 了解载流子输运：载流子（电子和空穴）在半导体中的输运是半导体器件工作的基础，因此需要学习载流子的漂移、扩散、复合等基本概念和过程。

5. 学习 p-n 结：p-n 结是半导体器件中最基本的结构之一，需要学习 p-n 结的形成、特性和工作原理。

6. 阅读相关书籍和文献：可以阅读一些半导体物理方面的经典教材和相关文献，深入了解半导体物理的各个方面。

7. 进行实验：通过实验可以更加深入地了解半导体材料的物理性质和电子特性，建议在学习过程中尝试进行一些简单的实验。

8. 参加课程和培训：如果有条件，可以参加一些半导体物理相关的课程和培训，以系统地学习半导体物理知识。

总之，学习半导体物理需要系统地学习相关知识，并进行实践和实验，不断加深对半导体材料和器件的理解。

同时，需要保持学习的热情和耐心，不断提高自己的知识水平。

半导体材料课程
半导体材料课程是电子工程、材料科学与工程等专业的一门重要课程，主要介绍半导体材料的基本原理、性质及应用。

以下是一个典型的半导体材料课程的内容概述：
1. 半导体基本概念：介绍半导体的定义、晶体结构、能带理论等基本概念。

2. 半导体材料制备技术：介绍半导体材料的制备方法，包括化学气相沉积、物理气相沉积、分子束外延等。

3. 半导体材料的物理性质：介绍半导体的电子结构、载流子的性质、能带结构等。

4. 掺杂和腐蚀：介绍半导体材料中的掺杂技术和腐蚀技术，包括离子注入、扩散、金属有机化学气相沉积等。

5. 半导体器件：介绍半导体材料在电子器件中的应用，包括二极管、晶体管、场效应管等。

6. 光电器件：介绍半导体材料在光电器件中的应用，包括发光二极管、激光器、太阳能电池等。

7. 半导体材料的性能测试与分析：介绍半导体材料的性能测试方法，包括电学测试、光学测试等。

8. 半导体材料的应用：介绍半导体材料在信息技术、能源技术、生物医学等领域的应用。

9. 半导体材料的发展趋势：介绍半导体材料的发展趋势，包括新型材料、纳米材料等。

通过学习半导体材料课程，学生可以掌握半导体材料的基本原理和性质，了解半导体器件的工作原理，掌握半导体材料的制备和测试方法，为从事电子工程、材料科学与工程等相关领域的研究和应用奠定基础。

论文题目：半导体的基本理论课程名称：功能材料概论专业名称：应用化学学号：1109341009 姓名：成绩：2014年3月30日半导体的基本理论摘要：半导体和绝缘体之间的差异主要来自两者的能带宽度不同。

绝缘体的能带比半导体宽，意即绝缘体价带中的载流子必须获得比在半导体中更高的能量才能跳过能带，进入导带中。

半导体材料很多，按化学成分可分为元素半导体和化合物半导体两大类。

锗和硅是最常用的元素半导体；化合物半导体包括第Ⅲ和第Ⅴ族化合物。

随着时代的发展，半导体的市场需求已经步入了黄金时期。

关键词:半导体；元素半导体；磁性材料；半导体元件；能带理论The Basic Theory of Semiconductors Abstract：Differences between the semiconductor and the insulator can be different from the width of the main two . Insulator band width than the semiconductor , an insulator means of the valence band of the carrier must be higher than the energy to jump in the semiconductor energy band into the conduction band .Many semiconductor materials, according to the chemical composition of the semiconductor elements can be divided into two categories, and compound semiconductors . Germanium and silicon is the most commonly used semiconductor element ; Ⅲfirst compound semiconductor comprises a first aromatic compound Ⅴ. With the development of the times , the needs of the semiconductor market has entered a golden age .Key words：semiconductors；element semiconductor；magnetic material；semiconductor components；energy band theory引言半导体是指一种导电性可受控制，范围可从绝缘体至导体之间的材料。

半导体的原理和构造一、半导体的基本原理半导体是一种介于导体和绝缘体之间的材料，其导电性介于金属和非金属之间。

半导体材料中的导电行为主要来源于其电子结构，其原子结构中存在自由电子和空穴，这使得半导体具有特殊的导电性质。

半导体的导电性主要受到温度和施加的外加电场的影响。

在半导体中，电子可以被激发为自由电子，也可以被填充，形成空穴。

当向半导体施加电场时，自由电子和空穴会在半导体内移动，从而形成电流。

二、半导体的构造半导体器件的构造通常由掺杂的半导体材料构成。

掺杂是指在半导体晶体中引入一定数量的杂质原子，以改变其电子结构和导电性质。

掺杂可以分为N型掺杂和P型掺杂两种。

在N型掺杂中，半导体中引入了富含自由电子的杂质原子，使得半导体带负电子的结构。

而在P型掺杂中，半导体中引入了富含空穴的杂质原子，使得半导体带正电子的结构。

通过控制N型和P型半导体的结合，可以构建各种半导体器件，如二极管、晶体管等。

三、半导体器件的应用半导体器件在现代电子技术中起着重要作用。

例如，二极管作为一种基本的半导体器件，用于整流、检波、稳压等电路中；晶体管则作为一种放大元件，广泛应用于放大电路、开关电路等领域。

除此之外，光伏电池、集成电路、激光器等高科技产品也离不开半导体器件的应用。

半导体的基本原理和构造为现代电子技术的发展提供了基础，促进了信息技术、通信技术等领域的迅速发展。

结论在半导体的原理和构造中，掺杂是一种重要的技术手段，通过控制半导体材料的掺杂类型和浓度，可以实现不同功能的半导体器件。

半导体器件在电子技术领域具有广泛的应用前景，推动了现代电子技术的发展和普及。

半导体的工作原理半导体是一种具有特殊电导性质的材料，其工作原理是现代电子技术和信息技术的基础。

本文将介绍半导体的工作原理，并解释为何半导体能够在电子学和计算机科学中扮演重要角色。

1. 半导体的基本结构半导体通常由硅 (Si) 或者砷化镓 (GaAs) 等材料制成。

它的基本结构可以看作是一种晶体，其中原子被紧密排列。

每个原子都有能带，能带分为价带和导带。

价带是离子束缚电子的能级，而导带是电子自由运动的能级。

2. 带隙在半导体中，价带和导带之间存在一个禁带，也称为能带隙。

禁带带宽决定了半导体的导电特性。

如果禁带带宽较小，半导体就容易导电；反之，禁带带宽较大，半导体则容易阻止电流流动。

3. 共价键和施主/受主杂质半导体中的原子通过共价键结合在一起。

施主杂质是在半导体晶格中掺入少量比半导体原子数量更多的原子，这些原子会提供额外的电子，使得半导体能够导电。

受主杂质则是在半导体中掺入比原子数量更少的原子，它们会吸引半导体中的电子并形成空穴，也能够导电。

4. 载流子半导体中的电荷以载流子的形式存在。

载流子可以是电子或空穴，它们在半导体中移动并携带电流。

电子由共价键形成的原子的价带中释放出来，而空穴则是电子的缺陷。

在纯净的半导体中，电子和空穴的浓度相等。

5. P-N 结半导体器件中常见的一个结构是P-N 结，即正负极性结合。

P 区域富含正空穴，N 区域富含电子。

当 P-N 结形成时，流向 N 区域的电子会与流向 P 区域的空穴复合。

这种复合会导致形成一个正电荷区域和一个负电荷区域，从而形成一个电势差。

6. 应用半导体的工作原理为许多电子器件的实现提供了基础。

例如，晶体管利用半导体材料的电阻特性来控制电流流动，从而实现开关功能。

而二极管则利用P-N 结的电势差来控制电流的流动方向，能够将交流电转换为直流电。

此外，半导体还被用于制造各种微电子器件，如集成电路(IC)、光电二极管 (LED)、太阳能电池等。

它们的工作原理和性质的差异使得半导体在电子学和计算机科学领域得到了广泛的应用。

半导体基础理论在科技发达的今天，半导体技术已经成为科技实力的重要标志之一。

而要理解半导体技术，就必须要有一定的半导体基础理论知识。

本文将依次介绍半导体的定义与性质，半导体的类型，半导体设备的工作原理以及半导体技术的应用。

首先，我们来了解一下什么是半导体。

自然界中的物质根据导电性质可分为导体、半导体和绝缘体三类，其中半导体是一种特殊的物质，在某些特定条件下，其导电性能介于导体和绝缘体之间。

其最为明显的特性是温度系数为负，即温度升高，电阻降低。

根据半导体的组成元素类型，半导体又可被分为元素半导体和复合半导体两大类。

元素半导体主要包含硅(Si)和锗(Ge)，复合半导体包括砷化镓(GaAs)和氮化镓(GaN)等。

元素半导体因其良好的温度特性和技术成熟度，至今仍是半导体工业的主流。

而复合半导体则因其高频、高功率等特性，广泛应用于雷达、卫星通信等领域。

谈及半导体设备，晶体管是首先应该讲解的。

晶体管是利用半导体的P型和N型两种特性，通过PN结的耦合实现对电流的放大和开关控制，从而在电动、电磁、光电等各方面发挥最大的实用价值。

在信息技术领域，半导体技术发挥着至关重要的作用。

例如，在计算机中，半导体记忆器件使得我们可以存储和读取大量的数据。

在通信领域，半导体放大器让远距离的通信成为可能。

在科技越来越依赖精密设备和深入微观世界的今天，半导体技术起着愈发重要的作用。

从最早的晶体管的发明，到现在的高集成度的微型化设备，半导体技术已经深入到我们的生活中的各个角落。

总的来说，半导体基础理论是我们理解和应用半导体技术的关键。

通过了解半导体的定义、性质，角化半导体设备的工作原理，以及半导体技术的应用，我们可以深入理解半导体技术的魅力，从而更好地利用和发展半导体技术，推动人类社会的科技进步。

【整理中】半导体理论及IC⼯艺⼀、PVT （Process Voltage Temperature）电压、温度和⼯艺情况等条件组合，形成 PVT(Process、Voltage、Temperature)条件，⽤于性能分析（时序分析）。

Voltage & TemperatureProcess corner不同的晶⽚和不同的批次之间，因为掺杂、刻蚀、温度等外界因素导致MOSFETs参数的变化范围⽐较⼤。

为减轻设计困难度，需要将器件性能限制在某个范围内，并报废超出这个范围的芯⽚，来严格控制预期的参数变化。

⼯艺⾓即为这个性能范围。

TT：NMOS -Typical corner & PMOS -Typical cornerFF：NMOS -Fast corner & PMOS -Fast cornerSS：NMOS -Slow corner & PMOS -Slow cornerFS：NMOS -Fast corner & PMOS -Slow cornerSF：NMOS -Slow corner & PMOS -Fast corner注1：Typical是指晶体管驱动电流（Ids）是⼀个平均值；Fast是指晶体管驱动电流是最⼤值；Slow是指晶体管驱动电流是最⼩值。

注2：5种覆盖⼤约+-3 sigma即约99.73% 的范围。

⼆、OCV (On-chip Variations)除了不同晶圆之间，同⼀晶圆不同芯⽚之间。

同⼀芯⽚不同区域之间特性也有差异，主要包括：1，IR Drop造成局部不同的供电的差异；2，晶体管阈值电压的差异；3，晶体管沟道长度的差异；4，局部热点形成的温度系数的差异；5，互连线不同引起的电阻电容的差异。

OCV可以描述PVT在单个芯⽚所造成的影响。

更多的时候, ⽤来考虑长距离⾛线对时钟路径的影响。

在时序分析时引⼊derate参数模拟OCV效应，其通过改变时延迟的早晚来影响设计。

半导体物理与化学半导体物理与化学是一门研究半导体材料及其性质、结构与应用的学科。

半导体是一种介于导体和绝缘体之间的材料，其电学特性由其原子结构和化学性质决定。

近年来，随着信息技术的快速发展，半导体物理与化学研究也变得愈发重要。

一、半导体物理的基本原理半导体物理的基本原理可以概括为以下几个方面：1.杂化化学键理论杂化化学键理论是解释半导体材料中化学键形成及其对电子结构的影响的重要理论基础。

半导体材料中的化学键通常是由两种或多种原子之间的相互作用形成的。

杂化化学键理论通过描述原子轨道与形成化学键后的分子轨道之间的混合关系，解释了半导体材料中的价带与导带结构。

2.能带理论能带理论是描述半导体材料中能量分布的理论基础。

根据能带理论，半导体材料中的电子能量分布可以分为价带和导带两部分。

价带是指处于半导体材料中原子价电子所占据的能级范围，而导带则是指半导体中的自由电子能量所处的能级范围。

半导体材料的电导率主要取决于价带与导带之间的能量差，越小的能带差距意味着半导体材料的导电性能越好。

3.本征载流子与掺杂杂质半导体材料中存在两种类型的载流子，分别是电子和空穴。

在纯净的半导体中，由于内在能带结构的物理性质，电子和空穴数量基本相等，称为本征载流子。

掺杂是为了改变半导体材料的导电性能而人为地引入外来杂质。

通过引入掺杂杂质，可以增加半导体中的电子或空穴浓度，从而提高半导体的导电性能。

二、半导体化学的应用半导体化学在现代科技中发挥着重要作用。

以下列举几个典型的应用：1.半导体器件制造在半导体物理与化学的研究中，根据材料的导电性能和光学特性等，人们可以制造出各种各样的半导体器件。

例如，二极管、晶体管、太阳能电池、激光器等，广泛应用于电子信息、光学通信、能源等领域。

2.半导体材料的研究与开发半导体物理与化学的研究也涉及对新型半导体材料的合成与开发。

通过改变材料的组分和结构，可以调控其电学、光学性质，为新型功能材料的设计和开发提供基础。
