施工临时用电10kV供电线路工程
监理实施细则
1、总则
1.1、本细则依据皂市水利工程施工临时用电10kV供电线路工
程合同文件（ZS—临时— 1/1999—8）、GB50173—92《电气装臵安装工程35kV及以下架空电力线路施工及验收规范》、GB50150—91《电气装臵安装工程电气设备交接试验标准》以及其它有关工程施工技术规程规范编制。
1.2、本细则适用于皂市水利枢纽工程施工临时用电10kV供电
线路工程，主要包括施工技术方案审批、施工过程监理、施工质量控制、质量检查与工程验收、工程计量与支付以及施工过程监理标准表格六个部分。 2、施工技术方案审批程序2.1、承包单位需根据设计文件、有关施工规范、现场地形、地
质条件和施工水平完成施工技术编制，并报监理部批准。 2.2、施工技术方案的内容应包括：（1）工程概况；
（2）施工（包括可能发生的特殊部位或特殊条件下施工）
方法、程序和施工作业措施
（3）施工进度计划；
（4）施工设备、辅助设施及配臵计划；（5）劳动力及材料供应计划；
2
（6）施工安全与环境保护（含施工范围内征地与青苗
偿）计划；
（7）可能遇到的特殊地基及其他特殊施工方法。上述报送文件连同审签意见单均一式四份，经承包单位项目经理签署并加盖公章后报送。监理部审阅后限时返回审签意见单一份，原文件不退回。审签意见包括“同意”、“修改后再报（见附言）、”“不同意”三种。 2.3、承包单位接到审签意见单，若审签意见为“同意”，则承包
单位可即时向监理部申报“分部（分项）工程开工申请单”。监理部将于接受承包单位申请24h内开出相应分部（分项）工程开工许可证；若审签意见为“修改后再报（见附言）”和“不同意”，则需尽快按要求修改后再报。
2.4、如果承包单位未能按期向监理部报送上述文件，因此而造
成施工工期延误和其他损失，均由承包单位承担合同责任。若承包单位在限期内未收到监理部应退回的“分部（分项）工程开工申请单”审签意见或批复文件，可视为已报经“同意”。
3 施工过程监理
2
（6）施工安全与环境保护（含施工范围内征地与青苗
偿）计划；
（7）可能遇到的特殊地基及其他特殊施工方法。上述报送文件连同审签意见单均一式四份，经承包
单位项目经理签署并加盖公章后报送。监理部审阅后限时返回审签意见单一份，原文件不退回。审签意见包括“同意”、“修改后再报（见附言）、”“不同意”三种。 2.3、承包单位接到审签意见单，若审签意见为“同意”，则承包
单位可即时向监理部申报“分部（分项）工程开工申请单”。监理部将于接受承包单位申请24h内开出相应分部（分项）工程开工许可证；若审签意见为“修改后再报（见附言）”和“不同意”，则需尽快按要求修改后再报。
2.4、如果承包单位未能按期向监理部报送上述文件，因此而造
成施工工期延误和其他损失，均由承包单位承担合同责任。若承包单位在限期内未收到监理部应退回的“分部（分项）工程开工申请单”审签意见或批复文件，可视为已报经“同意”。
3 施工过程监理
3.1、施工过程中，承包单位需按报经批准的施工措施计划和施
工技术规范按章作业、文明施工，加强质量和技术管理，做好原始资料的记录、整理和工程总结工作。当发现作业效果不符合设计或施工技术规程、规范要求时，应及时调整或修订施工措施计划，并报监理部批准执行。
3.2、施工过程中，承包单位要随施工作业进展作好施工测量放
3
线工作，为确保放样质量，必要时，监理部可要求承包单位工程师所进行的任何对照检查和校测，并不意味着可以减轻承包单位对保证放样质量所应负的合同责任。
3.3、承包单位应坚持安全生产、质量第一的方针，健全质量控
制体系，加强质量管理。施工工程中，坚持三员（施工员、调度员、质检员）到位和三级自检制度，确保工程质量。对出现的质量或安全事故，要求本着“三不放过”的原则认真处理。
3.4、施工过程中发现工程条件变化或与设计条件不符时，承包
单位应及时将有关资料报监理部，由监理部核转设计单位，供变更或修改设计参考。
3.5、当施工进度拖延时，监理工程师有权按合同文件规定，要
求承包单位采取赶工行动，即增加设备、人员、材料等资源投入或调整施工措施计划，并重新报监理部批准后执行。
3.6、施工过程中，承包单位若
（1）不按批准的施工措施计划实施；
（2）违反国家有关技术规范、安全规程或劳动保护条例施
工；
（3）不按设计图纸；
（4）出现重大安全、质量事故等情况；（5）其它违反工程承建合同文件的情况。
监理工程师有权采取口头违规警告、书面违规警告，直至返工、停工整改等方式予以制止。由此造成的一切经济损失和合同
责任，均由承包单位承担。
3.7、在整个施工期间，承包单位应依照合同文件规定，做好原
始资料的记录及其整理工作。并派向监理部报送当月截至25日至的施工资料。报送施工资料内容包括（但不限于）下述工合成内容：
（1）各部位已完成的工程和施工形象（如未完成施工计划，
应分析原因，并提出消除其不利影响的措施）。（2）采用的施工方法、投入的劳动力、施工设备和主要材
料消耗量。
（3）施工中发生的质量、安全问题及其处理措施和过程。（4）单元工程质量检验记录与统计。（5）设备材料的实验记录。
（6）接地电阻实测值记录及各种设备材料安装的检验记勤录。
（7）其它必须报告的情况。必须时，承包单位还应按承建
合同文件规定和监理部指示，报送每周施工记录。
3.8、除非另行报经监理部批准，否则应在上一工序经监理工程
师质量检验合格后，方可进行下一工序施工。监理工程师的质量检验均应在承包单位的三级自检合格基础上进行，且不减轻承包单位应承担的任何合同责任。 4 施工质量控制
4.1、原材料及器材检验应符合下列要求：
（1）架空电力线路所用导线、金属、瓷件等器材的规格、型
号应符合设计要求，并具有产品合格证。其产品合格
证复印件交付监理检查，厂家资料在竣工验收时将作为原始资料交付业主。
（2）架空电力线路所使用的原材料、器材，如果出现超过保
管期限、因保管运输不良等原因而可能变质损坏、对原试验结果有怀疑、试样代表性不够的情况之一者，应重作检验。
（3）线材外观检查不应有松股、交叉、折叠、断裂及破损等
缺陷，不应有严重腐蚀现象；钢铰线、镀锌铁线表面镀锌层应良好，无锈蚀，绝缘线表面应平整、光滑、色泽均匀，绝缘层厚度应符合规定。绝缘线端部应有密封措施。
(4) 金具组装配合应良好，表面光洁，无裂纹、毛刺、飞
边、砂眼、气泡等缺陷，线夹转动灵活，与导线接触格、型
号应符合设计要求，镀锌良好，无锌皮剥落、锈蚀现象。
(5) 绝缘子瓷件与铁件组合无歪斜现象，且结合紧密，铁件
镀锌良好，弹簧销、弹簧垫的弹力适宜。
(6) 电杆制造符合国家标准的规定，外观上要表面光洁平
整，壁厚均匀，无露筋、跑浆等现象，应无纵、横向裂缝，杆身弯曲不应超过杆长的1/1000。 4.2 、电杆基坑及基础埋设应符合下列规定：
（1）基坑施工前应定位；对于直线杆，顺线路方向的位移，
10kV架空电力线路不应超过设计档距的3%，直线杆横线路方向位移不超过50mm；对于转角杆、分支杆的横线路、顺线路方向的位移均不应超过50mm。
（2）电杆基础坑深度应符合设计规定。电杆基础坑深度的
允许偏差应为+100mm、-50mm。岩石基础坑的深度不应小于设计规定的数值。
（1）基坑回填土应打碎土块，每回填300mm夯实一次，
培土高度应超出地面300mm。
4.3、电杆组立与绝缘子的安装应符合下列规定：（1）电杆顶端应封堵良好。
（2）钢圈连接的钢筋混凝土电杆宜采用电弧焊接，焊接前，
钢圈焊口上的油脂、铁锈、泥垢等物应清除干净。钢圈应对齐找正，中间留有2～5mm的焊口缝隙。当钢圈有偏心时，其错口应不大于2mm。风、雪、大风天气施焊应采用妥善措施。施焊中电杆内不应有穿堂风。焊完后的整杆弯曲度不应超过电杆合长的2/1000，超过时应割断重新焊接。
（3）单电杆立好后应正直，位臵偏差应符合下列规定：直
线杆的横向位移不应大于50mm。杆梢的位移不应大于杆梢直径的1/2。转角杆的横向位移不应大于50mm。转角杆应向外角预偏，紧线后应不向内角倾斜，向外角的倾斜，其杆梢位移不应大于杆梢直径。
（4）终端杆立好后，应向拉线侧预偏，其预偏值不应大于
杆梢直径，紧线后不应向受力侧倾斜。
（5）双杆立好后应正直，直线杆结构中心与中心桩之间的
横向位移，不应大于50根开不应超过±30mm。
（6）横担安装应平正，安装偏差应符合上下歪斜不大于
20mm，左右扭斜不大于20mm。
（7）绝缘子安装应牢固，连接可靠，防止积水。安装时应清除表面灰垢、附着物及不应有的涂料。悬式绝缘子裙边与带电部位的间隙不应小于50mm。
（8）4.4、拉线安装应符合下列规定：
（1）拉线盘的埋设深度和方向，应符合设计要求。拉线棒
与拉线盘应垂直，连接处应采用双螺母，其外露地面部分的长度为500～700mm。
（2）拉线安装后对地平面夹角与设计值的允许偏差不应大
于3°，特殊地段应符合设计要求。跨越道路的拉线，应满足设计要求，且对通车路面边缘的垂直距离不应小于5m。
（3）当一基电杆上装设多条拉线时,各条拉线的受力应一
致。
（4）撑杆的安装首先要求底部埋深不宜小于0.5m，且设有
防沉措施，其次与主杆之间夹角应满足主设计要求，允许偏差为±5°，与主杆连接应紧密、守固。
4.5、导线的架线，除应符合单工程质量检验标准外，还应
符合下列要求：
（1）导线与连接管连接前应清除导线表面和连接管内壁的
污垢，清除长度为连接部分的2倍。连接部位的铝质接触面，应涂一层电力复合脂，用细钢丝刷清除表面氧化膜，保留涂料，进行压接。
（2）导线或避雷线紧好后，线上不应有树枝等杂物。（3）线路的导线与拉线、电杆或构架之间安装后的净空距
离不应小于200mm。
（4）导线架设后，导线对地及交叉跨越距离，应符合设计
要求。
4.6 、10kV线路上的电气设备安装应符合下列要求：（1）安装应牢固可靠，电气连接应接触紧密，不同金属连
接，应有过渡措施。瓷件表面光洁，无裂缝、破损等现象。
（2）杆上隔离开关安装应瓷件良好，操作机构动作灵活，
隔离刀刃合闸时接触紧密，分闸后有不小于200mm的空气间隙。
（3）杆上避雷器安装应排列整齐、高低一致，相间距离不
小于350mm。引下线接地可靠，接地电阻值符合规定。 4.7 、10kV电力接户线的安装
各部电气距离应满足设计要求，档距内不应有接头两端应设绝缘子固定，绝缘子安装应防止瓷裙积水。 4.8 、接地工程的施工应符合下列规定：（1）接地体规格、埋设深度应符合设计规定。
（2）接地装臵的连接应可靠。连接前，应清除连接部位的
铁锈及其附着物。
（3）采用垂直接地体时，应垂直打入，并与土壤保持良好
接触。
（4）接地引下线与接地体连接，应便于解开测量接地电阻。
接地引下线应紧靠杆身，每隔一定距离与杆身固定一次。
（5）接地电阻值，应符合有关规定。
4.9 、架空电力线路的试验项目，包括绝缘子和线路的绝缘
电阻测量，相位检查，冲击合闸试验，杆塔的接地电阻测量等，应符合下列规定：
（1）每片悬式绝缘子的绝缘电阻不低于300MΩ，支柱绝缘
子的绝缘电阻值不应低于500 MΩ。（2）测量并记录线路的绝缘电阻值。（3）检查各相两侧的相位应一致。
（4）在额定电压下对空载线路的冲击合闸试验，应进行3次，合闸过程中线路绝缘不应有损坏。（5）测量杆塔的接地电阻值，应符合设计的规定。 4.10、其他未列项目的质量控制及检验标准均按有关设计文
件、合同技术规范、施工技术规程规范和《电气装臵安装工程施工及验收规范》执行。
5 分部工程划分、质量评定及验收
5.1、依据GB50173—92《电气装臵安装工程35kV及以下架
空电力线路施工及验收规范》（简称《规范》）及SDJ249.6—88《水利水电基本建设工程单元工程质量等级评定标准》（称“标准6”）对该10kV配电线路工程进行分部工程划分、质量评定及验收。
5.2 、施工临时用电10kV供电线路分部工程划分为电杆基坑
及其基础埋设工程、电杆组立工程、拉线安装工程、导线架设工程、电杆上电气设备安装工程、试验工程六个分项工程。
5.3、在单位工程验收前对各分部工程分别进行验收评定，主
要检查内容按下列要求进行。
（1）线路所用导线、金属、瓷件等器材的规格、型号应符
合设计要求，并具有产品合格证。外观检查符合《规范》的有关规定。
（2）电杆基坑的施工及埋设深度应符合设计图纸和《规范》
的有关规定。
（3）电杆组立的各项误差是否符合《规范》的有关规定。（4）拉线的制作和安装是否符合《规范》和“标准6”的有关规定。
（5）导线的弧垂、相间距离、对地距离、交叉跨越距离及
对建筑物接近距离是否符合“标准6”的有关规定。（6）相位正确，接地装臵符合规定。（7）沿线的障碍物，应砍伐的树及树枝等杂物应清除完毕。（8）在额定电压下，对空载线路冲击合闸3次应无异常。（9）绝缘子的绝缘电阻、杆塔的接地电阻应符合设计规定和“标准6”。
5.4、分部工程质量评定及验收时，承包单位应提供对应于相
应分部工程的下列资料和文件。（1）竣工图。
（2）所有变更设计的证明文件（包括施工内容明细表）。（3）安装技术记录（包括隐蔽工程记录）。（4）交叉跨越距离记录及有关协议文件。（5）调整试验记录。（6）接地电阻实测值记录。（7）有关的批准文件。
5.5、单位工程验收时，承包单位除应提供上述5.4所列资料
和文件外，还应提供各分部工程质量评定及验收资料。 6 工程计量与支付
6.1、已按设计要求完成，报经监理工程师质量检验合格，按
合同规定应予以支付的工程量才予以计量支付。
6.2、杆基挖地坑的土方量按施工图杆基断面区分不同土质，
以m3为计量单位。土方量计算公式为V=（A+2C+KH）×（B+2C+KH）H+1/3K2H3，其中V为地坑体积；A、B、H分别为坑的长度、宽度和深度；C为工作面取100mm；长为放坡系数，取0.33。
6.3、杆塔组立区别杆塔形式按根计算，横担组装按施工图设
计规定，区别不同形式，以“组”为计量单位。 6.4、拉线制作安装按施工图设计规定，区别不同形式，以“组”
为计量单位。拉线长度按设计全根长度计算。
6.5、导线的架设按不同截面分别按单线每公里计算，导线预
留长度对分支、分段、转角、终端与设备连线或进户线分别选留（m/根）。
6.6、工程支付计量与量测及价款结算申报，按合同文件规定
和有关监理工作规程要求进行。
7、施工过程监理实施表格(见附表)
安徽移动蚌埠分公司 2016年第一期蚌埠基站接入线路工程监理实施细则 编制人：廖智勇 审批人：黄耀斌 北京诚公通信工程监理股份有限公司2016年5月 项目监理机构（章）：
一、工程基本概况和编制依据 一、工程基本概况 2016年第一期蚌埠基站接入线路工程。 安徽移动蚌埠分公司2016年第一期蚌埠基站接入线路工程监理服务内容为共新建基站122个、室分物业点124个，优化段落126段；敷设各种程式光缆约1194公里，其中敷设6芯光缆约68公里、敷设12芯光缆约146公里、敷设24芯光缆约406公里、36芯光缆约437公里、48芯光缆约68公里、72芯光缆约51公里、96芯光缆约18公里；新建引入管道公里建设监理工作，主要工作量是光缆布放，新建管道等。工程实施过程中必须有专人负责工程安全工作。 建设单位：中国移动通信集团安徽有限公司蚌埠分公司 监理单位：北京诚公通信工程监理股份有限公司 建设地点：蚌埠市 工程期限：2016年5月-2016年12月 二、监理工作范围与内容、依据 监理工作范围和内容 2016年第一期蚌埠基站接入线路工程施工阶段监理和保修期监理工作。 工作内容：新建基站122个、室分物业点124个，优化段落126段；敷设各种程式光缆约1194公里，其中敷设6芯光缆约68公里、敷设12芯光缆约146公里、敷设24芯光缆约406公里、36芯光缆约437公里、48芯光缆约68公里、72芯光缆约51公里、96芯
光缆约18公里；新建引入管道公里建设监理工作。 监理工作目标 （1）质量控制目标：依据监理合同的要求、施工合同规定的质量等级确定。 （2）工期控制目标：以《2016年第一期蚌埠基站接入线路工程施工合同》和《2016年第一期蚌埠基站接入线路工程委托监理合同》中明确的施工工期为进度控制的总目标。 （3）造价控制目标：以《2016年第一期蚌埠基站接入线路工程施工合同》规定的总价款为投资控制目标。 （4）安全控制目标：工程质量、人员、设施无安全事故。 监理工作依据： （1）中华人民共和国国务院令（第393号）建设工程安全生产管理条例 （2）通信建设工程安全生产管理规定（工信部规〔2008〕111号）（3）通信建设工程监理管理规定（信部规[2007]168） （4）（YDJ44—89）《电信网光纤数字传输系统工程施工及验收暂行技术规定》 （5）YD5072—98《通信管道和电缆通道工程施工监理暂行规定》（6）（YD5043—97）《本地网通信线路工程验收暂行规范》 （7）（2012）中国移动通信集团安徽有限公司通信工程安全生产管理实施细则 （8）建设单位与承建单位签订的《2016年第一期蚌埠基站接入线路工程施工承包合同》
输电线路工程施工监理要点及要求 （一）基础工程 1、基础施工前必须编制基础施工作业指导书，其主要内容应包括：（1）工程情况、工程施工及劳动力组织； （2）工器具配置； （3）基础工程施工技术措施及工艺要求； （3.1）土石方工程施工措施； （3.2）现浇铁塔基础施工措施（插入基础、台阶基础、嵌固式基础、锚杆式基础、灌注桩基础、其它特殊基础、冬季施工措施等）; （4）质量保证措施； （5）安全保证措施； （6）工期保证措施； （7）技术说明文件应包括： （7.1）分坑手册（含找正数据表）； （7.2）模板配置图； （7.3）基础施工图； （7.4）单基土石方开方量、砂、石、水泥量及混凝土浇灌量一览表； （7.5）掏挖基础、灌注桩基础、其它特殊基础施工说明。 （8）其他。
以上文件均应经各级有关技术部门及主管领导批准，同时报监理审核。 2、复测桩位，提出线路复测记录，在线路复测、降基面开挖中发现与设计不符时，及时与设计联系处理。复测桩位记录需经监理审核。 3、基础用水泥、砂、石、水、钢材等材料要经监理审查同意方可使用，必要时监理应到生产厂家和产地调查取样，确保原材料质量符合规定。 （3.1）水泥：必须使用国家许可生产的水泥厂生产的普通硅酸盐水泥（如设计有专门规定，则按设计要求执行）。水泥出厂日期不得超过三个月，要有进场批量、出厂质量证明书等，要有试块、试验报告。施工单位每200t应提供一次复验报告，不足200t也要做一次。（3.2）砂、碎石取样应到有资质的专业实验室进行筛分和常规鉴定试验。每600吨进行一次复验检查，并提供复验报告。 （3.3）水：应使用饮用水、清洁河水、池塘水等水种并作出记录，如对水质有怀疑时应做水质试验，提供试验报告。 （3.4）钢筋和钢材必须按炉号（编号）进行复检，每个炉号都要复验做物理性能试验，有怀疑时再做化学分析试验。试验单位要提供实验室资质证明（复印件）。基础用角钢和地脚螺栓，厂家必须提供出厂合格证、原材料的力学和化学分析试验报告。钢材每60t为一个试验批量。 插入式主角钢可随塔材加工单位，应提供出厂合格证。 4、要求施工单位必须做好水泥、砂、石、钢材的使用跟踪记录，材
新建西宝铁路JL-1标 四电集成施工监理通信电线路工程 监 理 实 施 细 则 编制 审核 批准 北京中铁诚业监理公司 新建西宝铁路JL-1标监理站
2011年11月 目录 一、工程特点及技术质量标准------------------------------1 1.1通信电线路工程特点 ---------------------------------1 1.2技术质量标准----------------------------------------2 二、监理细则的编制依据和说明----------------------------2 2.1编制依据--------------------------------------------2 2.2编制说明--------------------------------------------3 三、监理工作范围及重点----------------------------------3 3.1监理工作范围----------------------------------------3 3.2监理工作的重点--------------------------------------3 四、监理工作流程图--------------------------------------4 五、监理工作控制目标、要点及监控手段--------------------5 5.1控制要点--------------------------------------------5 5.2监控目标--------------------------------------------6 5.3监控手段--------------------------------------------7 六、监理工作方法和措施---------------------------------11 七、旁站具体部位及工序---------------------------------12
通信线路工程项目经理岗位职责 1．贯彻执行国家和行业部门法律、法规、方针、政策和强制性标准，执行企业的各项管理制度。 2．项目经理在工程项目施工中代表公司对施工项目负有全面管理的责任，组织编制项目管理实施规划；对施工项目的质量、工期、成本目标做出规划，绘制展开图；进行目标管理和施工前的各项准备工作；组织人员设计图纸会审，编制施工指导性文件。 3．建立合理有效的项目管理组织机构以及项目的质量管理体系和安全管理体系并组织实施；根据工程的特点制定相应管理办法和规章制度。选用各专业技术人员组成施工队伍，根据岗位责任制和管理制度，对工程的实施情况进行不定期的检查和抽查，出现问题及时解决。 4．在授权范围内负责与企业管理层、作业层、建设单位和监理工程师等协调、沟通，解决项目中出现的问题。 5．调配并管理进入工程项目的人力、资金、物资、机械设备等生产要素；按照有关的标准及设计要求严格把关。 6．以顾客满意为目标，贯彻国家及本地区有关质量管理标准；对工程项目施工进行有效控制，执行有关技术规范和标准，积极推广应用新技术，确保工程质量和工期，实现安全生产，文明生产。 7．按照公司与建设单位签订的工程施工合同，以及公司的有关规定，负责组织编制竣工资料、工程结算、参加工程验收和工程交接工作；组织工程保修和工程服务工作。
通信线路工程管理人员岗位职责 为建立健全工程队内部管理体制，提高每个管理人员的业务素质、服务质量及管理水平，确保安全文明施工，以满足各个建设单位的需求，特制定以下管理条例，希望大家共同遵守并贯彻执行。 一、遵守社会公德，讲文明礼貌、讲职业道德，坚持贯彻我队“科技创新、质量第一、信誉至上、服务一流”的服务宗旨。严格执行通信行业的保密条例，不得泄露各个运营公司的有关机密。 二、严格执行安全生产规范，做好各项安全措施及安全宣传工作，及时排除安全隐患，将意外事故消灭在萌芽状态，以达到防微杜渐、防患未然之效果。 三、每个管理人员应不断增强服务意识和法制观念，时刻保持文明施工队伍的良好形象。不得以任何理由与建设、监理单位人员发生争吵或进行人身攻击，不得肆意殴打、虐待民工。对他人的人身安全构成威胁且情节严重者将送司法机关追究其相应的法律责任。 四、工程管理人员必须熟悉并掌握通信线路工程的施工规范及验收标准，不断提高本专业技能，总结历年的施工经验并将其灵活运用在各项施工建设过程中，严格把好质量关，强调施工工艺符合有关规范要求，保证每单项工程的施工质量均达到优良评定。 五、认真地按照“科学管理、精简增效”的方针安排日常工作，实行工序、质量、工艺承包责任制，减少人员怠工现象，加强在工效和进度上的创新管理。 六、继承与发扬勤俭节约、艰苦朴素的优良传统，在确保工程质量、工艺符合规范要求的前提下，坚决杜绝一切形式的铺张浪费现象，做好各种材料在施工使用前的检验工作，认真核对并登记造册，切实做到“帐实相符”，保证工程材料的数量与质量均符合要求，严格把好材料关。

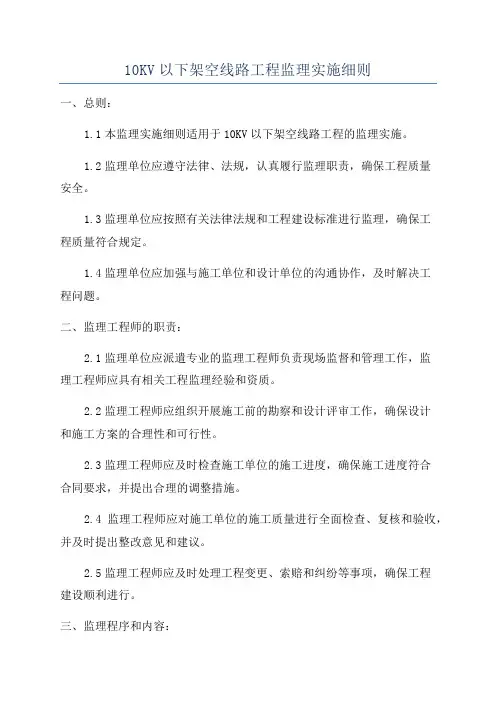

10KV以下架空电力线路工程监理细则

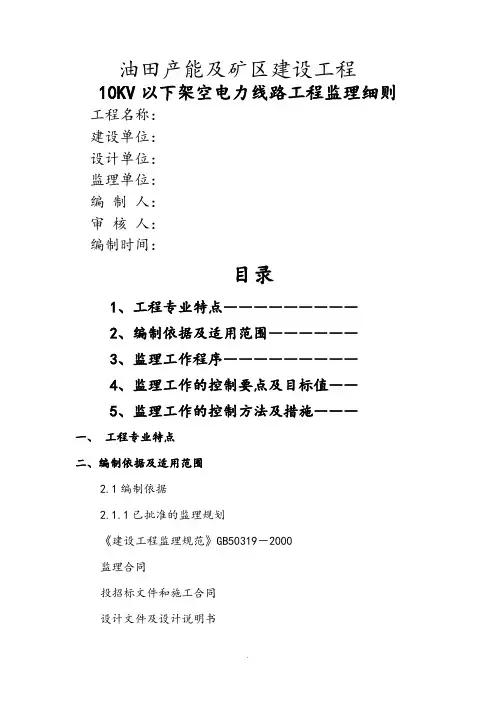

油田产能及矿区建设工程 10KV以下架空电力线路工程监理细则工程名称： 建设单位： 设计单位： 监理单位： 编制人： 审核人： 编制时间：
