定性相分析物相鉴定

物相定性分析的基本原理
物相定性分析是指通过对物质的性质、形态、结构等方面的观察和研究，来确定其物相的性质。

其基本原理可以总结为以下几点：
1. 形态特征分析：通过对样品的观察和描述，了解其形态特征。

包括物质的颜色、透明度、晶体外形等方面的观察。

2. 热学特性分析：通过测量样品的熔点、沸点、熔化热、蒸发热等热学性质，来确定物质的物相。

3. 表面性状分析：通过对样品的表面形貌进行观察和分析，包括颗粒形状、表面结构等方面的特征，来确定物质的物相。

4. 光学特性分析：通过测量样品的折射率、透射率、吸收谱等光学性质，来确定物质的物相。

5. 结构特征分析：通过使用X射线衍射、电子显微镜等分析
方法，来研究样品的晶体结构、分子结构等方面的特征，从而确定物质的物相。

通过以上的分析方法，结合物质的物理化学性质，可以较为准确地确定物质的物相，为后续的性质研究和应用提供基础数据和相关信息。

1.辐射的发射：指物质吸收能量后产生电磁辐射的现象。

2.俄歇电子：X 射线或电子束激发固体中原子内层电子使原子电离，此时原子（实际是离子）处于激发态，将发生较外层电子向空位跃迁以降低原子能量的过程，此过程发射的电子。

3、背散射电子：入射电子被样品原子散射回来的部分；它包括弹性散射和非弹性散射部分；背散射电子的作用深度大，产额大小取决于样品原子种类和样品形状。

4.溅射：入射离子轰击固体时，当表面原子获得足够的动量和能量背离表面运动时，就引起表面粒子（原子、离子、原子团等）的发射，这种现象称为溅射。

5.物相鉴定：指确定材料（样品）由哪些相组成。

6.电子透镜：能使电子束聚焦的装置。

7.质厚衬度：样品上的不同微区无论是质量还是厚度的差别，均可引起相应区域透射电子强度的改变，从而在图像上形成亮暗不同的区域，这一现象称为质厚衬度。

8.蓝移：当有机化合物的结构发生变化时，其吸收带的最大吸收峰波长或位置（最大）向短波方向移动，这种现象称为蓝移（或紫移，或“向蓝” ）。

9.伸缩振动：键长变化而键角不变的振动，可分为对称伸缩振动和反对称伸缩振动。

10.差热分析：指在程序控制温度条件下，测量样品与参比物的温度差随温度或时间变化的函数关系的技术。

11、球差：即球面像差，是由于电磁透镜的中心区域和边缘区域对电子的折射能力不同造成的。

轴上物点发出的光束，经电子光学系统以后，与光轴成不同角度的光线交光轴于不同位置，因此，在像面上形成一个圆形弥散斑，这就是球差。

12、明场像：用另外的装置来移动物镜光阑，使得只有未散射的透射电子束通过他，其他衍射的电子束被光阑挡掉，由此得到的图像13、暗场像：或是只有衍射电子束通过物镜光阑，投射电子束被光阑挡掉，由此得到的图像14、X射线的强度：是指行垂直X射线传播方向的单位面积上在单位时间内所通过的光子数目的能量总和。

常用的单位是J/ 。

15、衍射衬度：主要是由于晶体试样满足布拉格条件程度差异以及结构振幅不同而形成电子图像反差。

XRD实验物相定性分析解析X射线衍射（XRD）是一种非常常用的实验技术，用于物相的定性和定量分析。

通过观察材料中X射线的衍射图案，我们可以确定材料的晶体结构、晶体定向和晶格参数等信息。

本文将详细介绍XRD实验物相定性分析的原理和解析过程。

nλ = 2dsinθ其中，n是衍射阶次，λ是入射X射线的波长，d是晶格间距，θ是入射角。

通过测量衍射角θ和计算晶格间距d，我们可以确定材料的晶体结构。

在进行XRD实验时，我们首先需要准备待测物样品，通常是一块固体材料。

然后，我们将样品放置在X射线束下，以使X射线通过样品，发生衍射。

衍射的X射线通过样品后，会被X射线探测器测量，产生衍射谱图。

在解读衍射谱图时，我们需要关注以下两个关键参数：衍射角（2θ）和衍射强度（I）。

衍射角是X射线的入射角度，是由仪器测量得到的，而衍射强度则表示材料中的晶体结构和取向。

通常，衍射强度与晶体的晶格性质、晶体结构以及晶体定向有关。

通过比对样品的衍射谱图与数据库中的标准衍射谱图，我们可以确定材料的物相。

数据库中包含了各种材料的XRD衍射谱图，包括金属、陶瓷、无机晶体等。

对于未知物相的样品，我们可以通过计算其衍射角和衍射强度与数据库中的标准进行比对，从而找到与其相匹配的物相。

此外，我们还可以通过拟合样品的衍射谱图，计算出材料的晶格参数。

常用的拟合方法有布拉格法、勒貌法和整形法等。

这些方法利用了衍射角和衍射强度的信息，通过数学模型计算出最适合样品的晶格参数。

需要注意的是，XRD实验在物相定性分析上具有一定的局限性。

例如，对于非晶态或粘土等无定形材料，XRD无法提供明确的物相信息。

此外，XRD实验还无法确定材料中不同晶体相的相对含量，只能进行物相定性分析。

综上所述，XRD实验是一种常用的物相定性分析技术。

通过观察样品的衍射谱图，并与数据库中的标准进行比对，我们可以确定材料的物相。

此外，通过拟合样品的衍射谱图，我们还可以计算材料的晶格参数。

X射线衍射定性相分析1 引言生产和科研中，常使用钢铁、有色金属和各种有机和无机材料，往往需要用X射线衍射技术分析它们属何种物质和属哪种晶体结构，得出分子式，这是定性相分析的主要内容。

通常的化学分析法如容量法、重量法、比色法、光谱法等，给出的是组成物体的元素及其含量，难于确定它们是晶体还是非晶体，单相还是多相，原子间如何结合，化学式或结构式是什么，有无同素异构物相存在等。

而这些信息对工艺的控制和物质使用性能则颇为重要。

X射线相分析方法恰恰在解决这些问题方面有独到之处，且所用试样量少，不改变物体化学性质，因而成为相分析的重要手段。

它与化学分析等方法联合运用，能较完满地解决相分析问题，因而X射线衍射方法是经常应用的不可或缺的重要综合分析手段之一。

2 定性相分析的理论基础多晶体物质其结构和组成元素各不相同，它们的衍射花样在线条数目、角度位置、强度上就显现出差异，衍射花样与多晶体的结构和组成 (如原子或离子的种类和位置分布，晶胞形状和大小等) 有关。

一种物相有自己独特的一组衍射线条 (衍射谱)，反之，不同的衍射谱代表着不同的物相，若多种物相混合成一个试样，则其衍射谱就是其中各个物相衍射谱叠加而成的复合衍射谱，从衍射谱中可直接算得面间距d值和测量得到强度I值。

在实际工作中七个晶系叫法有多种，英文名称也不尽相同。

物相的X射线衍射谱中，各衍射线条的角度位置及衍射强度会随所用辐射波长不同而变，直接使用衍射图谱对比分析并不方便。

故而总是将衍射线的角按转换成d值，而d值与相应晶面指数hkl则巧妙地用已知晶体结构的标准数据文件卡片关联起来。

强度I也不需用强度公式直接计算，而是巧妙地转换成百分强度，即衍射谱线中最强线的强度，其他线条强度则为，这样，d值及便成为定性相分析中常用的两个主要参数。

上面提到的标准数据文件卡片，以前称为ASTM卡片，现在称为粉末衍射文件PDF，是用X射线衍射法准确测定晶体结构已知物相的d值和I值，将d值和及其他有关资料汇集成该物相的标准数据卡片。

物相定性分析的原理是什么物相定性分析是指通过对物质的外部形态、颜色、形状、质地、硬度等特征进行观察和分析，以确定物质的组成、结构和性质的一种分析方法。

物相定性分析的原理主要包括形态学分析、光学显微分析、X射线衍射分析、电子显微分析等多种方法。

首先，形态学分析是物相定性分析的基础。

形态学分析是通过对物质的外部形态、颜色、形状、质地、硬度等特征进行观察和描述，从而初步推断物质的组成和性质。

通过形态学分析，可以初步判断物质是单质还是化合物，是无机物还是有机物，是金属还是非金属，从而为后续的定性分析提供基础。

其次，光学显微分析是物相定性分析的重要手段之一。

光学显微分析利用光学显微镜观察物质的微观形貌和结构，从而推断物质的组成和性质。

通过光学显微分析，可以观察到物质的晶体形态、晶体结构、晶体缺陷等信息，进而确定物质的晶体结构和晶体性质。

光学显微分析还可以观察到物质的晶体取向、晶体生长方式等信息，为进一步的定性分析提供重要依据。

另外，X射线衍射分析是物相定性分析的重要手段之一。

X射线衍射分析利用X射线衍射仪观察物质对X射线的衍射图样，从而推断物质的晶体结构和晶体性质。

通过X射线衍射分析，可以确定物质的晶体结构类型、晶格参数、晶面指数等信息，进而确定物质的晶体结构和晶体性质。

X射线衍射分析还可以确定物质的晶体取向、晶体取向分布等信息，为进一步的定性分析提供重要依据。

此外，电子显微分析也是物相定性分析的重要手段之一。

电子显微分析利用电子显微镜观察物质的微观形貌和结构，从而推断物质的组成和性质。

通过电子显微分析，可以观察到物质的晶体形貌、晶体结构、晶体缺陷等信息，进而确定物质的晶体结构和晶体性质。

电子显微分析还可以观察到物质的晶界、晶内结构等信息，为进一步的定性分析提供重要依据。

综上所述，物相定性分析的原理主要包括形态学分析、光学显微分析、X射线衍射分析、电子显微分析等多种方法。

这些方法相互结合，可以全面、准确地确定物质的组成、结构和性质，为物相定性分析提供了重要的理论和实验基础。

名词解释1、连续X 射线谱：由波长连续变化的X 射线构成，也称白色X 射线或多色X 射线。

2、短波限：连续X 射线谱在短波方向的最短波长，即光子一次碰撞就耗尽能量所产生的X 光子的波长，称为短波限λ0。

3、吸收限：指X 射线通过物质时光子的能量大于或等于使物质原子激发的能量，如入射光子的能量必须大于或等于将K 电子从无穷远移至K 层时所做的功W ，称此时的光子波长λ为K 系的吸收限。

4、X 射线强度：垂直X 射线传播方向的单位面积上在单位时间内所通过的光子数目的能量总和。

5、特征X 射线谱：由一定波长的若干X 射线叠加在连续谱上构成，也称单色X 射线和标识X 射线。

6、特征X 射线：原子内层电子受到激发后，在能级跃迁过程中直接释放的具有特征能量和波长的一种电磁波。

7、光电效应：光与物质相互作用产生电子的现象。

X 射线与物质的相互作用可以看成是X 光子与物质中原子的相互碰撞。

当X 光子具有足够能量时，可以将原子内层电子击出，该电子称为光电子。

原子处于激发态，外层电子向内层空位跃迁，多余能量以辐射方式释放，即二次特征X 射线或荧光X 射线。

这一过程即为X 射线的光电效应。

8、倒易点阵：在晶体点阵（正点阵）基础上按一定对应关系构建的一个空间点阵。

方向—倒易基矢垂直于正点阵中异名基矢构成的平面长度—倒易基矢与正点阵矢量间是倒数关系9、倒易矢量：由倒易原点指向任意倒易阵点的方向矢量。

-++→+e M h M υ10、布拉格方程：d-衍射晶面间距；θ-掠射角；λ-入射线波长；n-反射级数11、反射球：以波矢量大小的倒数（1/λ）为半径,作一个球面,从球心向球面与倒易点阵的交点的射线为波的衍射线,这个球面称为反射球，也称厄瓦尔德球。

12、倒易球：多晶体由很多小晶粒（亚晶粒）构成，这些晶粒在空间的取向各不相同。

这些取向不同的晶粒中同名的（HKL ）晶面对应的倒易矢量的长度都为1/dHKL ，对应的倒易点在空间构成一个半径为1/dHKL 的球，即倒易球。

XRD实验物相定性分析解析X射线衍射（XRD）是一种常见的物相分析方法，用于确定材料的晶体结构和相组成。

本文将探讨XRD实验的原理、仪器和样品制备，并介绍其在材料科学中的应用和解析方法。

X射线是一种电磁波，具有较短的波长和高频率，可以穿透物质并与其相互作用。

X射线衍射是指X射线通过物质后的散射现象，当X射线与物质的晶体格子相互作用时，射线会发生衍射，形成一系列衍射峰。

这些衍射峰的位置和强度可以提供关于晶体结构和相组成的信息。

XRD仪器：XRD仪器主要由X射线源、样品台、衍射角探测器和数据采集系统等组成。

X射线源通常是钨或铜的X射线管，通过加热和加电产生连续谱的X射线。

样品台用于固定和旋转样品，以便在各个角度下获取衍射数据。

衍射角探测器一般采用闪烁计数器或曲线探测器，用于检测和测量衍射峰的位置和强度。

数据采集系统负责收集和处理衍射数据，生成XRD图样。

样品制备：样品制备是XRD实验中的重要一步，样品的形态和晶体质量直接影响实验结果。

通常，样品可以是固态、薄膜、粉末或液态，根据不同的样品形态选择相应的方法进行制备。

固态样品通常经过机械切割、打磨和抛光来获得平坦的表面。

粉末样品则需通过高速摇床或球磨机将样品粉碎成粉末。

对于液态样品，则需通过制备薄膜或浓缩溶液后，使用特殊的样品夹具测量。

应用和解析方法：XRD在材料科学领域具有广泛的应用，如无机材料、有机材料、金属材料和生物材料等。

通过XRD实验，可以确定样品的晶体结构、晶格常数、晶胞参数和晶体取向等信息。

对于XRD实验的解析方法，首先需要进行物相定性分析。

这一步骤通常通过与标准物相数据库进行比对，确定样品的物相组成。

在比对过程中，可根据衍射峰的位置和强度进行匹配，并利用标准物相的晶胞参数进行校正。

此外，样品的晶体结构也可以借助衍射数据进行解析。

通过在衍射图样中标记峰的位置，可以计算晶胞参数和晶体取向，从而确定样品的晶体结构。

同时，XRD还可以用于研究晶体中的缺陷、畸变和应力等。

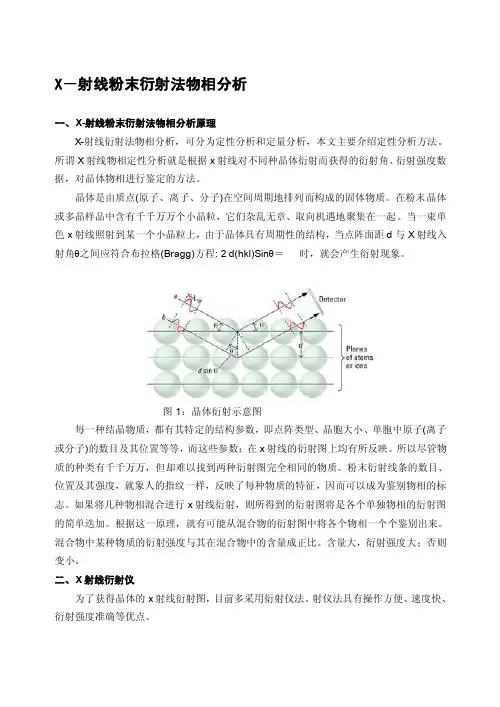

X－射线粉末衍射法物相分析一、X-射线粉末衍射法物相分析原理X-射线衍射法物相分析，可分为定性分析和定量分析，本文主要介绍定性分析方法。

所谓X射线物相定性分析就是根据x射线对不同种晶体衍射而获得的衍射角、衍射强度数据，对晶体物相进行鉴定的方法。

晶体是由质点(原子、离子、分子)在空间周期地排列而构成的固体物质。

在粉末晶体或多晶样品中含有千千万万个小晶粒，它们杂乱无章、取向机遇地聚集在一起。

当一束单色x射线照射到某一个小晶粒上，由于晶体具有周期性的结构，当点阵面距d与X射线入射角θ之间应符合布拉格(Bragg)方程: 2 d(hkl)Sinθ＝ 时，就会产生衍射现象。

图1：晶体衍射示意图每一种结晶物质，都有其特定的结构参数，即点阵类型、晶胞大小、单胞中原子(离子或分子)的数目及其位置等等，而这些参数：在x射线的衍射图上均有所反映。

所以尽管物质的种类有千千万万，但却难以找到两种衍射图完全相同的物质。

粉末衍射线条的数目、位置及其强度，就象人的指纹一样，反映了每种物质的特征，因而可以成为鉴别物相的标志。

如果将几种物相混合进行x射线衍射，则所得到的衍射图将是各个单独物相的衍射图的简单迭加。

根据这一原理，就有可能从混合物的衍射图中将各个物相一个个鉴别出来。

混合物中某种物质的衍射强度与其在混合物中的含量成正比。

含量大，衍射强度大；否则变小。

二、X射线衍射仪为了获得晶体的x射线衍射图，目前多采用衍射仪法。

射仪法具有操作方便、速度快、衍射强度准确等优点。

1．基本结构。

X射线衍射仪基本包括三个部分：X射线发生器。

用于产生X射线，常用的阳极靶元素是Cu，入射X射线波长 为1.54Å。

电子学系统。

将样品的衍射信号转换成一个与衍射强度成正比数字讯号用电脑记录下来。

测角仪。

测量X射线入射角，过滤入射线和衍射线，确定计数管位置。

三、结果处理1. 衍射图的标识。

样品标号，样品反应条件，如反应物、反应时间、反应温度等。

根据衍射峰位置及强度查索粉末衍射卡片确定样品物相，标出衍射峰对应衍射面的点阵面指数：hkl。

物相定性分析步骤物相定性分析可以简单分为2步：1：利用布拉格公式2dsinθ= λ ，通过计算机将图谱中的衍射峰位转换成d值，衍射强度按百分比计算I（I=I测/I最大*100）。

得出只与相的特征有关而与仪器、波长无关的d-I列表，代替实际图谱。

2：将试样的d-I数据与PDF卡片的数据对比，可检测出待测试样中的物相。

而第二步，称为物相检索，通常又可以分为以下三步：1：给出检索条件，包括检索子库（如无机物、矿物、合金、陶瓷……）、可能含有的元素等等。

2：计算机按照给定的检索条件对d-I数据进行匹配，并计算出匹配因子（FOM）。

完全匹配时，FOM=0，完全不匹配时，FOM=100。

3：操作者通过观察匹配程度做出判断，检索出一定存在的物相。

4：判断是否将所有的物相检索出来，如果没有，重新设定检索条件，重复以上步骤。

判断物相是否存在的条件1：PDF卡片中峰位与测量谱的峰位是否匹配。

2：PDF卡片的峰强比与样品峰的的峰强比大致相同3：检索出的物相包含元素必须在样品中存在。

物相分析的局限性1：难以检测混合物中的微量相。

这些微量相可能将不足以产生自身完整的衍射图样，或者根本不出现衍射线条。

2：薄膜、薄层可视为二维晶体，它们的某些晶面不存在，因此某些面的衍射线不会出现。

3：由于加工、切削、磨制过程中产生晶粒严重的择优取向，其衍射谱可能与完全无序的衍射谱差别较大，给物相分析带来困难。

4：固溶体中由于其它原子的溶入，导致点阵常数变化，其衍射谱与标准衍射谱偏离较多。

5：多相材料中由于峰的重叠严重，量少的相可能检不出或不能确定。

6：纳米材料的峰形严重宽化，某些衍射线被重合。

7：没有录入PDF卡片的物质无法做物相分析。

XRD实验物相定性分析报告X射线衍射（XRD）是一种常用的非破坏性物相分析方法，可用于定性和定量分析样品的晶体结构、晶体相、晶格常数等信息。

在本次XRD实验中，我们将对一系列样品进行物相定性的分析。

首先，我们选取了五个不同的样品进行实验。

这些样品包括纯净的金属铜、金属铝以及复合样品铜铝合金，以及两种不同的无机化合物（氧化铜和氧化铝）。

实验使用的仪器是一台经典的X射线粉末衍射仪。

在实验中，我们首先对每个样品进行了样品的制备。

对于金属样品，我们使用细砂纸对其进行打磨，以获得光滑的表面；对于化合物样品，我们使用电子天平仔细称取，并在细砂纸上打磨以获得细粉末。

接下来，我们将样品放置在玻璃制的样品台上，并确保样品表面的平整度和均匀性。

然后，我们调整仪器的参数，例如电压和电流，以获得最佳的实验条件。

最后，我们通过旋转样品台来获取样品在不同角度下的衍射图谱。

根据实验得到的衍射图谱，我们可以观察到不同样品之间的显著差异。

在所有样品中，我们观察到了数个有强衍射峰的峰位，这些峰位对应于不同的晶面。

通过与标准晶体数据库进行对比，我们可以确定每个样品的物相。

在金属铜样品中，我们观察到了强衍射峰位于2θ角为43.3°和50.4°左右，这是金属铜的典型衍射峰。

通过与数据库的对比，我们可以确定金属铜的物相。

对于金属铝样品，我们观察到了强衍射峰位于2θ角为38.7°和44.7°左右，这是金属铝的典型衍射峰。

通过与数据库的对比，我们可以确定金属铝的物相。

对于铜铝合金样品，我们观察到了金属铜和金属铝的衍射峰，这表明该样品是铜铝合金。

通过在数据库中查找铜铝合金的物相，我们可以进一步确定其组成和晶体结构。

对于氧化铜样品，我们观察到了强衍射峰位于2θ角为35.5°和38.8°左右，这是氧化铜的典型衍射峰。

通过与数据库的对比，我们可以确定氧化铜的物相。

对于氧化铝样品，我们观察到了强衍射峰位于2θ角为37.8°和43.6°左右，这是氧化铝的典型衍射峰。

物相定性分析的原理
物相定性分析是基于物质在不同温度、压力、组分等条件下的相变规律进行研究和分析的方法。

通过对物质的物相进行观察和研究，可以确定物质的相态及转变温度、压力等重要物理性质。

物相定性分析可以采用多种方法进行，常见方法如下：
1. 热分析法：通过对样品在不同温度下进行加热或冷却，观察其物态变化，如固体的熔化、汽化、升华等，可判断物质的相态。

常用的热分析方法包括差示扫描量热法(DSC)、热重分析
法(TGA)等。

2. 表面形貌观察法：通过显微镜等设备观察物质表面的形貌特征，如晶体形状、晶胞结构等，可初步确定物质的相态。

3. 光学显微镜法：利用光学显微镜观察样品在不同温度、压力下的形态变化，如固体的熔化、液滴的形成等，可辅助确定物质的相态。

4. 表面张力法：利用表面张力测定仪等装置，通过测定样品在不同温度下的表面张力值，如液体的滴状、薄膜的形态等，可以初步判断物质的相态。

5. 电学性质分析法：通过对样品在不同温度、压力下的电学性质进行测量，如电导率、介电常数等，可间接判断物质的相态。

总之，物相定性分析是通过观察和测量样品在不同条件下的物态变化，综合分析各种指标，从而初步确定物质的相态。

这些分析方法可以相互配合使用，以提高分析准确性和可靠性。

物相定性分析原理物相定性分析是一种常用的材料分析方法，其主要原理是通过观察和分析材料在特定条件下的各种物相，来确定材料的组成、结构、性质和变化规律。

物相指的是材料在固相、液相和气相之间的状态变化，通过观察和分析物相变化的特征，可以确定材料的晶体结构、晶体形貌、晶格常数、元素组成、晶格缺陷和晶体性质等信息。

物相定性分析的主要方法包括X射线衍射、电子衍射、红外光谱、拉曼光谱、扫描电镜和透射电镜等。

这些技术能够提供关于晶体结构、成分和形貌的详细信息，从而揭示材料的内在性质和性能。

X射线衍射是物相定性分析中最常用的方法之一。

它利用X射线的特性和物质的晶体结构之间的相互作用，通过测量衍射图案来确定材料的晶体结构、晶格常数和晶面间距。

X射线衍射技术对晶体的要求比较高，只有具有一定程度的结晶性的材料才能通过X射线衍射进行分析。

通过X射线衍射分析，可以确定材料的晶体结构类型、晶胞参数和晶体取向。

电子衍射是一种通过电子束照射材料表面或薄片，利用电子与物质的相互作用来进行分析的方法。

电子衍射技术对样品的要求较低，可以分析非晶态材料或粉末材料的晶体结构。

通过电子衍射，可以确定材料的晶体结构、晶胞参数、相对晶格常数和晶体的取向。

红外光谱是一种通过测量物质在红外辐射下吸收和散射的光谱来进行分析的方法。

红外光谱可以用来研究物质的分子结构和化学键，通过分析红外光谱图谱，可以确定物质的官能团和化学组成。

拉曼光谱是一种通过测量物质在受到激发光照射时发生的光散射来进行分析的方法。

拉曼光谱对样品的要求较低，可以分析固态、液态和气态材料。

通过分析拉曼光谱图谱，可以确定物质的化学成分、结构和分子相互作用。

扫描电镜和透射电镜是通过利用电子束与样品相互作用，测量样品表面和内部结构的显微镜分析方法。

扫描电镜可以观察样品表面的形貌和结构特征，透射电镜可以观察样品的晶体结构、晶体形貌和晶格缺陷。

这两种电子显微镜技术对样品的要求较高，需要制备良好的样品。
