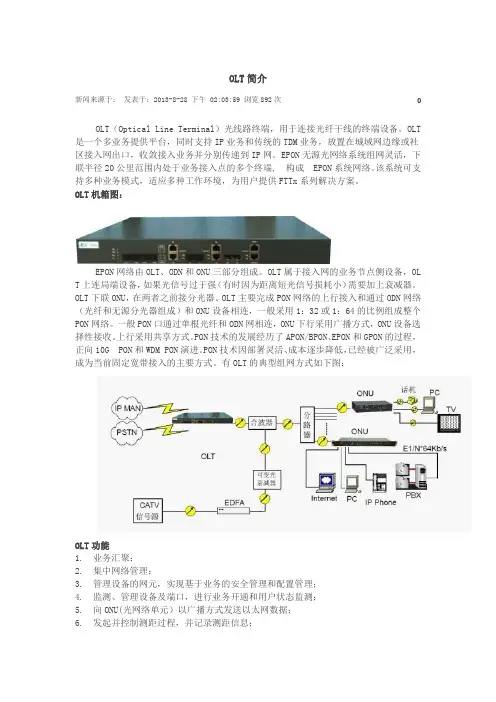

OLT简介新闻来源于:发表于:2013-8-28 下午 02:03:59 浏览892次0OLT(Optical Line Terminal)光线路终端,用于连接光纤干线的终端设备。
OLT 是一个多业务提供平台,同时支持IP业务和传统的TDM业务,放置在城域网边缘或社区接入网出口,收敛接入业务并分别传递到IP网。
EPON无源光网络系统组网灵活,下联半径20公里范围内处于业务接入点的多个终端, 构成 EPON系统网络。
该系统可支持多种业务模式,适应多种工作环境,为用户提供FTTx系列解决方案。
OLT机箱图:EPON网络由OLT、ODN和ONU三部分组成。
OLT属于接入网的业务节点侧设备,OL T上连局端设备,如果光信号过于强(有时因为距离短光信号损耗小)需要加上衰减器。
OLT下联ONU,在两者之前接分光器。
OLT主要完成PON网络的上行接入和通过ODN网络(光纤和无源分光器组成)和ONU设备相连,一般采用1:32或1:64的比例组成整个PON网络。
一般PON口通过单根光纤和ODN网相连,ONU下行采用广播方式,ONU设备选择性接收。
上行采用共享方式。
PON技术的发展经历了APON/BPON、EPON和GPON的过程,正向10G PON和WDM PON演进。
PON技术因部署灵活、成本逐步降低,已经被广泛采用,成为当前固定宽带接入的主要方式。
有OLT的典型组网方式如下图:OLT功能1.业务汇聚;2.集中网络管理;3.管理设备的网元,实现基于业务的安全管理和配置管理;4.监测、管理设备及端口,进行业务开通和用户状态监测;5.向ONU(光网络单元)以广播方式发送以太网数据;6.发起并控制测距过程,并记录测距信息;7.针对不同用户的QoS/SLA要求进行带宽分配,即控制ONU发送数据的起始时间和发送窗口大小。
8.OLT路由功能测试方法可用CDRouter进行全自动测试。
OLT一方面将承载各种业务的信号在局端进行汇聚,按照一定的信号格式送入接入网络以便向终端用户传输;另一方面将来自终端用户的信号按照业务类型分别送入各种业务网中。

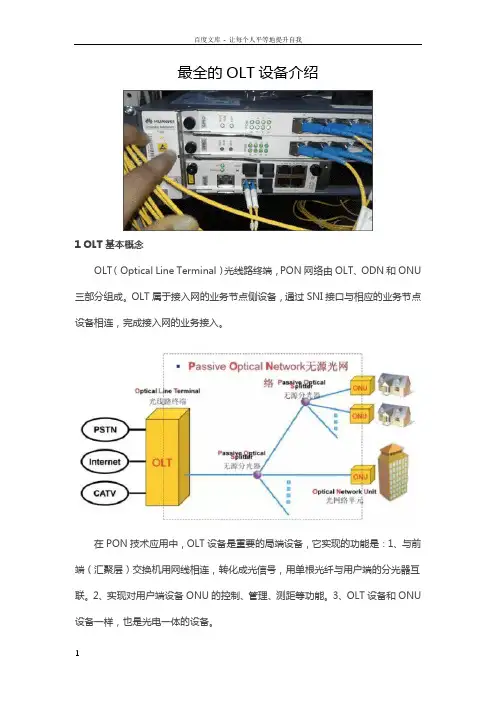

最全得OLT设备介绍1 OLT基本概念OLT(Optical Line Terminal)光线路终端,PON网络由OLT、ODN与ONU三部分组成。
OLT属于接入网得业务节点侧设备,通过SNI接口与相应得业务节点设备相连,完成接入网得业务接入。
在PON技术应用中,OLT设备就是重要得局端设备,它实现得功能就是:1、与前端(汇聚层)交换机用网线相连,转化成光信号,用单根光纤与用户端得分光器互联。
2、实现对用户端设备ONU得控制、管理、测距等功能。
3、OLT设备与ONU设备一样,也就是光电一体得设备。
OLT上连局端设备,如果光信号过于强(有时因为距离短光信号损耗小)需要加上衰减器。
OLT下联ONU,在两者之前接分光器。
PON网络承载语音、Internet上网、IPTV视频与数据专线等业务。
OLT接入示意图、、、2 各大厂家OLT设备简介2、1 华为MA5680T系列SmartAX MA5680T/MA5683T/MA5608T设备就是华为技术有限公司推出得GPON/EPON一体化光接入产品。
具有超高汇聚交换能力,3、2T背板容量,960G 交换容量,512K MAC地址容量,最大支持44路10 GE或768个GE接入。
▲SmartAX MA5680T▲SmartAX MA5683T▲SmartAX MA5608T2、2 中兴ZXA10 C300ZXA10 C300就是一款大容量、高密度得xPON汇聚接入平台,支持面向下一代网络得HSI、VoIP、TDM、IPTV、CATV、移动2G/3G、WiFi等全业务得接入汇聚与管理控制,并提供电信级得QoS与安全可靠性保障。
硬件特性产品结构ZXA10 C300与C220主要指标对比2、3 上海贝尔7360 ISAM FX7360 ISAM FX系列OLT就是第三代具有应用使能机制得OLT系统,其功能远远强于第一代得互联网接入平台与第二代得三重播放接入平台系统,就是“三网融合”全业务接入得最佳选择。
OLT设备介绍最全的基本概念1 OLT ONU和网络由OLT、ODNOptical Line TerminalOLT()光线路终端,PON接口与相应的业务节点三部分组成。
OLT属于接入网的业务节点侧设备,通过SNI设备相连,完成接入网的业务接入。
OLT设备是重要的局端设备,它实现的功能是:1技术应用中,在、与前PON端(汇聚层)交换机用网线相连,转化成光信号,用单根光纤与用户端的分光器互联。
2、实现对用户端设备ONU的控制、管理、测距等功能。
3、OLT设备和ONU设备一样,也是光电一体的设备。
.. . .上连局端设备,如果光信号过于强(有时因为距离短光信号损耗小)需要OLT,在两者之前接分光器。
ONU加上衰减器。
OLT下联视频和数据专线等业务。
上网、IPTV PON网络承载语音、Internet...OLT接入示意图 .. . .设备简介2 各大厂家OLT系列2.1 华为MA5680T设备是华为技术有限公司推出的SmartAX MA5680T/MA5683T/MA5608T960G背板容量,GPON/EPON一体化光接入产品。
具有超高汇聚交换能力,3.2T接入。
个GE路10 GE或76844交换容量,512K MAC地址容量,最大支持 .. . .SmartAX MA5680T▲SmartAX MA5683T▲.. . . SmartAX MA5608T▲ZXA10 C3002.2 中兴 .. . .汇聚接入平台,支持面向下一代网络xPONZXA10 C300是一款大容量、高密度的等全业务的接入汇聚和WiFi、移动2G/3G、IPTV、VoIP、TDM、、CATVHSI的和安全可靠性保障。
管理控制,并提供电信级的QoS硬件特性产品结构.. . . 主要指标对比与C220ZXA10 C3007360 ISAM FX2.3 上海贝尔系统,其功能远远强OLTOLT是第三代具有应用使能机制的7360 ISAM FX系列于第一代的互联网接入平台和第二代的三重播放接入平台系统,是“三网融合”全业务接入的最佳选择。

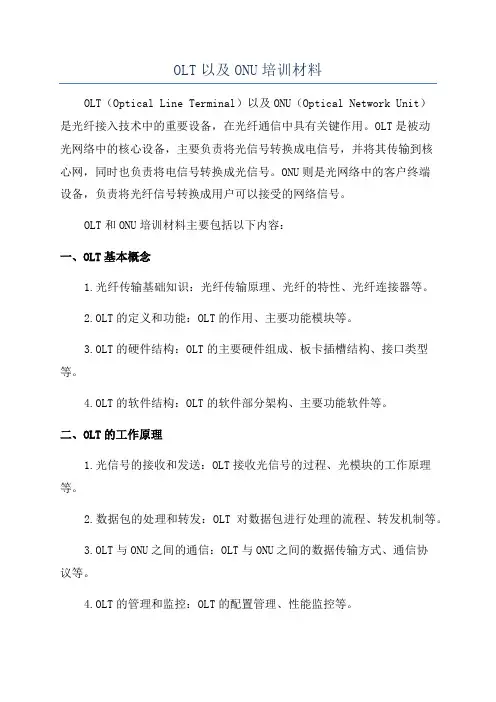

OLT以及ONU培训材料OLT(Optical Line Terminal)以及ONU(Optical Network Unit)是光纤接入技术中的重要设备,在光纤通信中具有关键作用。
OLT是被动光网络中的核心设备,主要负责将光信号转换成电信号,并将其传输到核心网,同时也负责将电信号转换成光信号。
ONU则是光网络中的客户终端设备,负责将光纤信号转换成用户可以接受的网络信号。
OLT和ONU培训材料主要包括以下内容:一、OLT基本概念1.光纤传输基础知识:光纤传输原理、光纤的特性、光纤连接器等。
2.OLT的定义和功能:OLT的作用、主要功能模块等。
3.OLT的硬件结构:OLT的主要硬件组成、板卡插槽结构、接口类型等。
4.OLT的软件结构:OLT的软件部分架构、主要功能软件等。
二、OLT的工作原理1.光信号的接收和发送:OLT接收光信号的过程、光模块的工作原理等。
2.数据包的处理和转发:OLT对数据包进行处理的流程、转发机制等。
3.OLT与ONU之间的通信:OLT与ONU之间的数据传输方式、通信协议等。
4.OLT的管理和监控:OLT的配置管理、性能监控等。
三、OLT的安装和调试1.OLT的安装过程:安装OLT的步骤、注意事项等。
2.OLT的调试方法:对接口进行测试和调试、诊断故障等。
3.OLT的性能优化:如何优化OLT的性能、提高效率等。
四、ONU基本概念1.ONU的定义和功能:ONU的作用、主要功能模块等。
2.ONU的硬件结构:ONU的主要硬件组成、接口类型等。
3.ONU的工作原理:ONU光信号的接收和发送、数据包的处理和转发等。
4.ONU的管理和配置:ONU的配置管理、性能监控等。
五、ONU的安装和调试1.ONU的安装过程:安装ONU的步骤、注意事项等。
2.ONU的调试方法:对接口进行测试和调试、诊断故障等。
3.ONU的接入配置:对ONU进行接入配置、分配网络资源等。
通过上述培训材料的学习,人们可以了解到OLT和ONU在光纤接入技术中的重要作用,掌握其基本原理和工作方式,并学会对其进行安装、调试和管理。
最全的OLT设备介绍1 OLT基本概念OLT(Optical Line Terminal)光线路终端,PON网络由OLT、ODN和ONU 三部分组成。
OLT属于接入网的业务节点侧设备,通过SNI接口与相应的业务节点设备相连,完成接入网的业务接入。
在PON技术应用中,OLT设备是重要的局端设备,它实现的功能是:1、与前端(汇聚层)交换机用网线相连,转化成光信号,用单根光纤与用户端的分光器互联。
2、实现对用户端设备ONU的控制、管理、测距等功能。
3、OLT设备和ONU 设备一样,也是光电一体的设备。
OLT上连局端设备,如果光信号过于强(有时因为距离短光信号损耗小)需要加上衰减器。
OLT下联ONU,在两者之前接分光器。
PON网络承载语音、Internet上网、IPTV视频和数据专线等业务。
OLT接入示意图...2 各大厂家OLT设备简介2.1 华为MA5680T系列SmartAX MA5680T/MA5683T/MA5608T设备是华为技术有限公司推出的GPON/EPON一体化光接入产品。
具有超高汇聚交换能力,3.2T背板容量,960G 交换容量,512K MAC地址容量,最大支持44路10 GE或768个GE接入。
▲SmartAX MA5680T▲SmartAX MA5683T▲SmartAX MA5608T2.2 中兴ZXA10 C300ZXA10 C300是一款大容量、高密度的xPON汇聚接入平台,支持面向下一代网络的HSI、VoIP、TDM、IPTV、CATV、移动2G/3G、WiFi等全业务的接入汇聚和管理控制,并提供电信级的QoS和安全可靠性保障。
硬件特性产品结构ZXA10 C300与C220主要指标对比2.3 上海贝尔7360 ISAM FX7360 ISAM FX系列OLT是第三代具有应用使能机制的OLT系统,其功能远远强于第一代的互联网接入平台和第二代的三重播放接入平台系统,是“三网融合”全业务接入的最佳选择。
最全的OLT设备介绍1 OLT基本概念OLT(Optical Line Terminal)光线路终端,PON网络由OLT、ODN和ONU 三部分组成。
OLT属于接入网的业务节点侧设备,通过SNI接口与相应的业务节点设备相连,完成接入网的业务接入。
在PON技术应用中,OLT设备是重要的局端设备,它实现的功能是:1、与前端(汇聚层)交换机用网线相连,转化成光信号,用单根光纤与用户端的分光器互联。
2、实现对用户端设备ONU的控制、管理、测距等功能。
3、OLT设备和ONU 设备一样,也是光电一体的设备。
OLT上连局端设备,如果光信号过于强(有时因为距离短光信号损耗小)需要加上衰减器。
OLT下联ONU,在两者之前接分光器。
PON网络承载语音、Internet上网、IPTV视频和数据专线等业务。
OLT接入示意图...2 各大厂家OLT设备简介华为MA5680T系列SmartAX MA5680T/MA5683T/MA5608T设备是华为技术有限公司推出的GPON/EPON一体化光接入产品。
具有超高汇聚交换能力,背板容量,960G交换容量,512K MAC地址容量,最大支持44路10 GE或768个GE接入。
▲SmartAX MA5680T▲SmartAX MA5683T▲SmartAX MA5608T中兴ZXA10 C300ZXA10 C300是一款大容量、高密度的xPON汇聚接入平台,支持面向下一代网络的HSI、VoIP、TDM、IPTV、CATV、移动2G/3G、WiFi等全业务的接入汇聚和管理控制,并提供电信级的QoS和安全可靠性保障。
硬件特性产品结构ZXA10 C300与C220主要指标对比上海贝尔7360 ISAM FX7360 ISAM FX系列OLT是第三代具有应用使能机制的OLT系统,其功能远远强于第一代的互联网接入平台和第二代的三重播放接入平台系统,是“三网融合”全业务接入的最佳选择。
7360 ISAM FX系列OLT可满足运营商对多业务接入、多种FTTx部署场景、多种PON接入技术融合的要求。
最全的OLT设备介绍1 OLT基本概念OLT(Optical Line Terminal)光线路终端,PON网络由OLT、ODN与ONU三部分组成。
OLT属于接入网的业务节点侧设备,通过SNI接口与相应的业务节点设备相连,完成接入网的业务接入。
在PON技术应用中,OLT设备就是重要的局端设备,它实现的功能就是:1、与前端(汇聚层)交换机用网线相连,转化成光信号,用单根光纤与用户端的分光器互联。
2、实现对用户端设备ONU的控制、管理、测距等功能。
3、OLT设备与ONU设备一样,也就是光电一体的设备。
OLT上连局端设备,如果光信号过于强(有时因为距离短光信号损耗小)需要加上衰减器。
OLT下联ONU,在两者之前接分光器。
PON网络承载语音、Internet上网、IPTV视频与数据专线等业务。
OLT接入示意图、、、2 各大厂家OLT设备简介2、1 华为MA5680T系列SmartAX MA5680T/MA5683T/MA5608T设备就是华为技术有限公司推出的GPON/EPON一体化光接入产品。
具有超高汇聚交换能力,3、2T背板容量,960G 交换容量,512K MAC地址容量,最大支持44路10 GE或768个GE接入。
▲SmartAX MA5680T▲SmartAX MA5683T▲SmartAX MA5608T2、2 中兴ZXA10 C300ZXA10 C300就是一款大容量、高密度的xPON汇聚接入平台,支持面向下一代网络的HSI、VoIP、TDM、IPTV、CATV、移动2G/3G、WiFi等全业务的接入汇聚与管理控制,并提供电信级的QoS与安全可靠性保障。
硬件特性产品结构ZXA10 C300与C220主要指标对比2、3 上海贝尔7360 ISAM FX7360 ISAM FX系列OLT就是第三代具有应用使能机制的OLT系统,其功能远远强于第一代的互联网接入平台与第二代的三重播放接入平台系统,就是“三网融合”全业务接入的最佳选择。
最全的OLT设备介绍
1 OLT基本概念
OLT(Optical Line Terminal)光线路终端,PON网络由OLT、ODN和ONU三部分组成。
OLT属于接入网的业务节点侧设备,通过SNI接口与相应的业务节点设备相连,完成接入网的业务接入。
在PON技术应用中,OLT设备是重要的局端设备,它实现的功能是:1、与前端(汇聚层)交换机用网线相连,转化成光信号,用单根光纤与用户端的分光器互联。
2、实现对用户端设备ONU的控制、管理、测距等功能。
3、OLT设备和ONU设备一样,也是光电一体的设备。
OLT上连局端设备,如果光信号过于强(有时因为距离短光信号损耗小)需要加上衰减器。
OLT下联ONU,在两者之前接分光器。
PON网络承载语音、 Internet上网、IPTV视频和数据专线等业务。
OLT接入示意图...
2 各大厂家OLT设备简介
华为 MA5680T系列
SmartAX MA5680T/MA5683T/MA5608T设备是华为技术有限公司推出的GPON/EPON 一体化光接入产品。
具有超高汇聚交换能力,背板容量,960G交换容量,512K MAC 地址容量,最大支持44路10 GE或 768个GE接入。
▲SmartAX MA5680T
▲SmartAX MA5683T ▲SmartAX MA5608T
中兴ZXA10 C300
ZXA10 C300是一款大容量、高密度的xPON汇聚接入平台,支持面向下一代网络的HSI、VoIP、TDM、IPTV、CATV、移动2G/3G、WiFi等全业务的接入汇聚和管理控制,并提供电信级的QoS和安全可靠性保障。
硬件特性
产品结构
ZXA10 C300与C220主要指标对比
上海贝尔7360 ISAM FX
7360 ISAM FX系列OLT是第三代具有应用使能机制的OLT系统,其功能远远强于第一代的互联网接入平台和第二代的三重播放接入平台系统,是“三网融合”全业务接入的最佳选择。
7360 ISAM FX系列OLT可满足运营商对多业务接入、多种FTTx部署场景、多种PON 接入技术融合的要求。
7360 ISAM FX系列OLT能够集EPON, 10G EPON, GPON, 10G GPON, P2P和VDSL2等多种接入(点对多点、点对点、DSL)于同一平台。
7360 ISAM FX系列根据容量大小不同,共有三款产品:
7360 ISAM FX-16,提供16个业务插槽
7360 ISAM FX-8,提供8个业务插槽
7360 ISAM FX-4,提供4个业务插槽
▲7360 ISAM FX-16
▲7360 ISAM FX-8烽火AN5516-01
烽火AN5516系列电信级万兆平台PON局端设备,采用业界领先技术,全前插板、前出线设计,提供高密度xPON口盘,支持GE/10GE/STM-1/E1上联接口,可实现GPON/EPON/10G PON/P2P混插,持续演进,有效保护网络建设投资;采用高性能芯片,绿色节能,提高网络的可靠性,缩减运维成本。
•大容量、高密度电信级多万兆平台,单框支持256个PON口,交换容量,背板带宽
•提供万兆高速上联板卡:1*10GE+ 4*GE ,2*10GE+ 2*GE, 6*GE(光、电可选)•支持STM-1/E1专线上行接口、支持最大16×16GE专线下行接口
•1:32/64/128光分路比、支持超长传输距离、支持CLASS C+光模块
3 OLT实物组成
OLT通常由以下几部分组成:
1)控制板(也叫主控板或者叫超级控制单元)一般一台OLT有主备2张板子,
2)直流电源板(从开关电源的负48伏来的电源)一般也是主备2张板子
3)风扇单元(主要设备的散热和环境监控等)
4)机框(或者叫业务框)
5)上行板件:GE光接口板(含扣板)、光收发一体化模块、一般一张板子是2路GE口(目前10GE的已经商用),上行板件通过传输(OTN传输连接到BRAS(宽带远程接入服务器)等汇聚交换机或者直连BRAS等设备和SR设备,如果有IPTV业务的还需接入相应BNG设备)上行板件根据光模块不一样传输距离(中间不加传输)可以达到10—40KM。
6)下行板件(也叫业务版或者叫PON板),一般OLT设备具备多端口的PON板(比如一张板子有8个PON端口),每个端口下去通过分光器(不超过1:64)连接ONT 终端。
下行板件传输距离和衰耗都有其限制,是因为ONT和OLT之间具有测距等因素。
如8端口GPON OLT接口板(含可插拔ClassB+光模块)要求ODN衰耗在-28db以内,8
端口GPON OLT接口板(含可插拔ClassC+光模块)要求ODN传输衰耗在-32db以内;但是考虑到后期维护因素和其它综合原因:要求在初期工程ClassB+光模块的板子控制在-25db以内,ClassC+光模块的板子控制在-29db以内。
7)根据业务需要OLT还可以插入(都可以混插)TDM业务版、以太网业务版、16
路E1业务版等板件。
8)新增OLT设备一定考虑满配置耗电量(1400W左右计算)来计算电源线的大小,空开占用的大小(占用2组,一主一备)。
根据以前经验一般空开选用63A的;线径选用16mm²的多股铜芯线(阻燃的),地线选用16mm²的黄绿相间的铜芯线。
9)注意OLT上行占用端子便于开通时候不出问题,下行占用端子等都要考虑清楚。
尾纤长度要测量好(光跳纤是厂家提供,电源线厂家提供,但是要注意长度)。
以及光跳纤(OLT侧是SC头(下行)和LC头上行)在ODF侧法兰类型。
4 一些OLT部署场景
OLT部署时,应根据不同业务类型、客户需求(远期目标)和区域等选择不同的接入策略。
1)普通互联网集团客户场景FTTO
2)家庭客户场景一FTTB+LAN
3)家庭客户场景一FTTH
4)WLAN客户场景FTTB+LAN 5)FTTB农村建设场景一
6)FTTB农村建设场景二
5 OLT安装规范
猛戳放大看大图…
6 维护常用命令(MA5680T)
display board 0
#查看所有单板的状态信息
display board 0/1
#查看第一块单板的详细信息
display version
#查看设备基本信息(设备运行时间)display language
#查看设备的版本
display patch all
#查看设备的补丁状态
display mac-address all
#查看设备下所有的mac地址
display mac-address board 0/1
#查看第一块单板下的mac地址
display mac-address port 0/1/0
#查看此端口下的mac地址
display pstn state 0/2
#查看第二块单板的语音用户状态
display if-h248 all
#查看h248端口状态
display if-h248 attribute all
#查看h248接口属性信息
display service-port port 0/1/0 ont 1(0/1/0是框号/槽号/端口号 1是ONU id)#查看该业务端口是否在线/ vlan/配置
#查看ONU的状态
interface gpon 0/1 (0是框号 1是板号)
display ont info 0 1(0是端口号 1是ONU id 号)
#查看OLT收ONU光信息
interface epon 0/1 (0是框号 1是板号)
display ont optical-info 1 1(0是端口号 1是ONU id 号)
查看某一单板所有用户的状态
display board 0/1 (0是框号 1是板号)
查看ONU收光功率
interface gpon 0/1 (0是框号 1是板号)
display ont optical-info 0 1 (0是端口号 1是ONU id 号)
display ont info
命令模式:
by-desc 根据描述信息查找ONT
by-ip 根据IP地址查找ONT
by-loid 根据逻辑标识查找ONT
by-mac 根据MAC地址查找ONT
by-password 根据密码查找ONT
by-sn 根据序列号查找ONT
查看上行板流量
interface giu 0/17
display port traffic 1
…。
