产品概述热式气体质量流量流量计是基于热扩散原理的气体流量测量仪表，它无须温压补偿，直接测出流体的质量流量。

它的突出特点是：可以直接进行贸易结算；没有活动部件；压力损失小；量程比宽；精度高；可靠性高；安装简单，操作方便。

广泛应用于石油、化工、医疗、热电厂、环保等行业。

技术参数●测量范围：（０．０５～１４１）Ｎｍ／ｓ（标准状态为２０℃，１０１．３３ＫＰａ）●测量介质：不含水的洁净气体　●温度范围：环境温度：－２０℃～＋７０℃　介质温度：－２０℃～＋１２０℃　、－２０℃～＋３５０℃●准　确　度：±１％读数±０．５％满量程●重　复　性：±０．２％的满量程　●输 出：瞬时流量　４－２０ｍＡ　ＤＣ ●通讯接口：ＲＳ２３２，ＲＳ４８５　●响应速度：小于１Ｓ　●供电电压：２４ＶＤＣ±１０％　、２２０ＶＡＣ±１０％●探杆长度：５００ｍｍ（此长度为标准长度，特殊请声明）　●探杆直径：１９ｍｍ（标准）　●工作压力：小于４．２ＭＰａ ●现场显示：４位瞬时、８位累积　ＬＣＤ显示。

热式气体质量流量计说明书

热式气体质量流量计说明书

1Cr18Ni9Ti、哈氏合金、钛、316L、铝、304 不锈钢 1Cr18Ni9Ti、304 不锈钢、316L 压铸铝 220V AC 表面处理 110V AC 热喷涂 18-32V DC 颜色 宝石兰 灰白
4-20mA、计算机接口 232 和 485 250Ω LED8 位累计、4 位瞬时。 LCD 显示 12 位累计、6 位瞬时（定货时需事先约定） 分体结构——变送器+流量积算仪 一体化结构——变送器本身带流量积算仪 插入式和管道式 1-2 路继电器干结点、5A/220V AC、5A/30V DC、键入设定 IP65 M20×1.5 5年
VE R ： 3. 0
传 真 ： 0592- 3776 651 邮 编 ： 3610 15 网 址 ： www.
HKTMF 系列热式质量流量计使用说明书
3 一、概述................................................................................................................. .................................................................................................................3 4 二、技术性能......................................................................................................... .........................................................................................................4 三、插入式和管道式尺寸..................................................................................... 5 6 四、选项................................................................................................................. .................................................................................................................6 （一）量程选择和通径选择........................................................................... 6 （二）安装方式选择：管道式安装和插入式安装 ........................................ 8 （三）结构类型选择....................................................................................... 8 （四）仪表输出类型选择............................................................................... 8 9 （五）计量单位及流量换算表 ........................................................................ ........................................................................9 （六）传感器材料的选择............................................................................. 10 （七）特种热式气体质量流量计供货范围（军用、科研、配套） ........... 10 11 五、安装............................................................................................................... ...............................................................................................................11 11 （一）安装位置及对管道的要求.................................................................. ..................................................................11 （二）插入式操作方法................................................................................. 12 （三）管道式安装方法................................................................................. 14 （四）电缆的安装方法................................................................................. 14 15 六、接线方法....................................................................................................... .......................................................................................................15 七、检定方法及年检........................................................................................... 17 17 八、定货指南....................................................................................................... .......................................................................................................17 20 资料篇（附录）................................................................................................... ...................................................................................................20 20 1、工况、标况的换算和举例........................................................................ ........................................................................20 21 2、插入深度的探讨和相关知识.................................................................... ....................................................................21

热式气体质量流量计

热式气体质量流量计

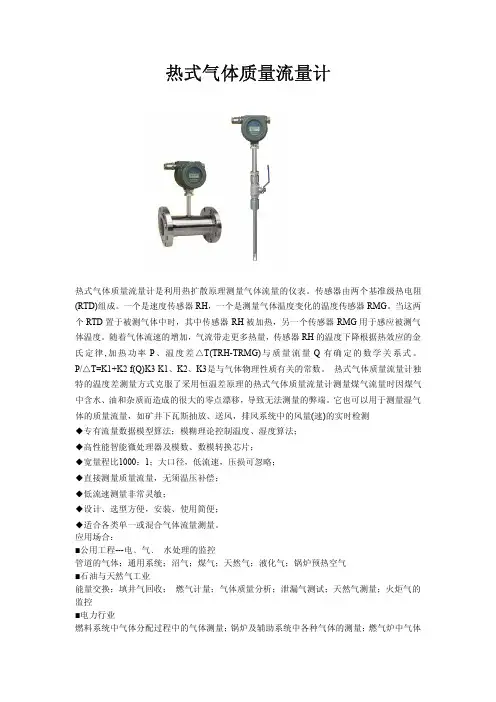

热式气体质量流量计热式气体质量流量计产品简介热式气体质量流量计依据热效应的金氏定律,加热功率P、温度差△T（TRH—TRMG）与质量流量Q有确定的数学关系式。

P/△T=K1+K2f（Q）K3K1、K2、K3是与气体物理性质有关的常数。

热式气体质量流量计的温度差测量方式克服了采纳恒温差原理的热式气体质量流量计测量煤气流量时因煤气中含水、油和杂质而造成的很大的零点漂移，导致无法测量的弊病。

它也可以用于测量湿气体的质量流量，如矿井下瓦斯抽放、送风，排风系统中的风量（速）的实时检测。

热式气体质量流量计产品特点安装便利，维护和修理简单双向检测，防振动多至24点流量测量输出模拟量的校正多点非线性曲线修正宽量程比100：1流量与温度同时检测，切换显示大口径小流量测量，可做泄露检测采纳专有技术“双平衡结构”封装传感器专有高湿、高温算法，介质温度可达500℃直接质量流量检测，无需温度压力弥补热式气体质量流量计工作原理热式流量计是基于热扩散原理而设计的流量仪表.即利用流体流过发热物体时,发热物体的热量散失多少与流体的流量呈肯定的比例关系.该系列流量计的传感器有两只标准级的RTD,一只用来做热源,一只用来测量流体温度,当流体流动时,两者之间的温度差与流量的大小成线性关系,再通过微电子掌控技术,将这种关系转换为测量流量信号的线性输出。

热式气体质量流量计分类热式气体质量流量计按安装方式分为：插入式和管段式。

热式气体质量流量计插入式插入式传感器可在线安装、在线维护。

安装过程是首先在管道外壁上焊接带有外螺纹的底座，在底座上安装1寸不锈钢球阀，而后用专用工具将管道打直径为22mm的孔，打孔完毕后卸下专用工具，最后将传感器安装在阀门上并将传感器插入到管内中心（传感器的插入位置出厂时已确定）。

插入式传感器适用管道直径：DN80～6000mm。

插入式热式气体质量流量计热式气体质量流量计管段式管段式热式气体质量流量计管段式热式气体质量流量计出厂时已配备和现场管道内径相同的工艺管道。

热式流量计说明书最新

热式流量计说明书最新

热式质量流量计说明书1.概述热式气体质量流量计是基于热扩散原理而设计的，该仪表采用恒温差法对气体进行准确测量。

具有体积小、数字化程度高、安装方便，测量准确等优点。

传感器部分由两个基准级铂电阻温度传感器组成，仪表工作时，一个传感器不间断地测量介质温度T1；另一个传感器自加热到高于介质温度T2，它用于感测流体流速，称为速度传感器。

该温度ΔT=T2-T1，T2>T1，当有流体流过时，由于气体分子碰撞传感器并将T2的热量带走，使T2的温度下降，若要使ΔT保持不变，就要提高T2的供电电流，气体流动速度越快，带走的热量也就越多，气体流速和增加的热量存在固定的函数关系，这就是恒温差原理。

(1)其中—流体比重（和密度相关）V—流速K —平衡系数Q—加热量（和比热及结构相关）ΔT—温度差由于传感器温度比介质（环境）温度总是自动恒定高出30℃左右，所以热式气体流量计从原理上不需要温度补偿。

热式气体质量流量计适用介质温度范围为-40-450℃。

（1）式中流体比重和密度相关—工况体积下的介质密度（kg/m3）—标准条件下介质密度（101.325 Kpa、20℃）（kg/m3）ρnP —工况压力（kPa）T —工况温度（℃）从（1）（2）式可以看出，流速和工况压力，气体密度，工况温度函数关系已确定。

恒温差热式气体质量流量计不但不受温度影响，而且不受压力的影响，热式气体质量流量计是真正的直接式质量流量计，用户不必对压力和温度进行修正。

2．技术参数热式气体质量流量计具有如下技术优势：➢真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。

可得到气体的质量流量或者标准体积流量。

➢宽量程比，可测量流速高至120Nm/s低至0.1Nm/s的气体，可以用于气体检漏。

➢抗震性能好使用寿命长。

传感器无活动部件和压力传感部件，不受震动对测量精度的影响。

➢安装维修简便。

在现场条件允许的情况下，可以实现不停产安装和维护。

热式气体质量流量计 操 作 说 明 书讲解

热式气体质量流量计 操 作 说 明 书讲解

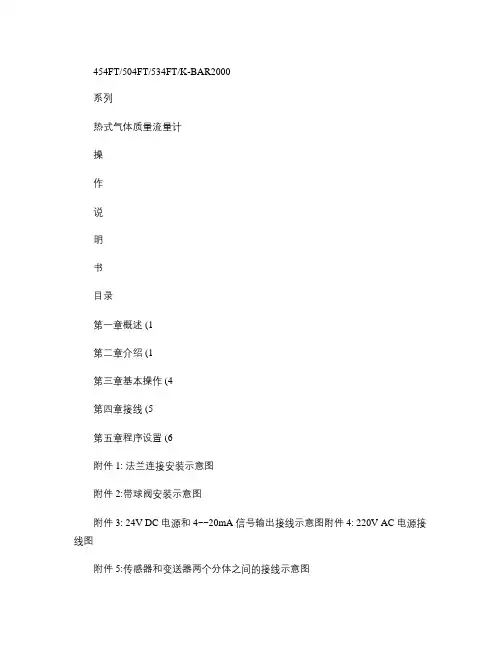

454FT/504FT/534FT/K-BAR2000系列热式气体质量流量计操作说明书目录第一章概述 (1第二章介绍 (1第三章基本操作 (4第四章接线 (5第五章程序设置 (6附件1: 法兰连接安装示意图附件2:带球阀安装示意图附件3: 24V DC 电源和4~~20mA 信号输出接线示意图附件4: 220V AC 电源接线图附件5:传感器和变送器两个分体之间的接线示意图附件6:常见故障现象及判断方法附件7:在PC上读取仪表数据第一章概述1. 开箱检查:流量计出厂时配备以下物品及资料,开箱时请仔细核对。

如与随机供货清单不符或出现缺损,请及时与DAPRO上海代表处工作人员联系。

(1与订货合同型号相符的流量计本体(2制造厂出具的流量计标定证书(3一张CD光盘(含原文操作说明书、流量计标定数据及相关软件(4安装配件(供选配2. 仪表检查:仪表外观检查及开箱检查确认无误后,在安装前应先做静态通电检查,确保仪表在安装前工作正常。

具体步骤如下:1、仪表供电电源及接线z24 Vdc直流供电:TB1接线端子排的1# (+端子接24Vdc电源的(+端子,2#(—端子接24Vdc电源的(—端子。

详见附件三z220Vac交流供电:220Vac端子排中AC代表220Vac的火线,ACC代表220Vac 的零线,而GND代表220Vac的地线。

详见附件四2、仪表4~~20mA信号输出及接线用短接线短接TB1接线端子排的3# 和 5# 端子及3# 和 7# 端子。

确认无误后仪表通电。

※注意!如3# 和 5# 端子及3# 和 7# 端子已短接则直接进行下一步。

z用万用表的电流挡测量2#(—和6# (+端子-------流量/流速4~~20mA 电流输出;z用万用表的电流挡测量2# (—和 8# (+端子-------温度4~~20mA 电流输出。

同时用手感觉传感器长针是否发热(传感器发热表明正常。

z在无流量/流速状态下,2# (—和 6#(+端子电流输出应为4mA。

热式气体质量流量计使用说明书

热式气体质量流量计使用说明书

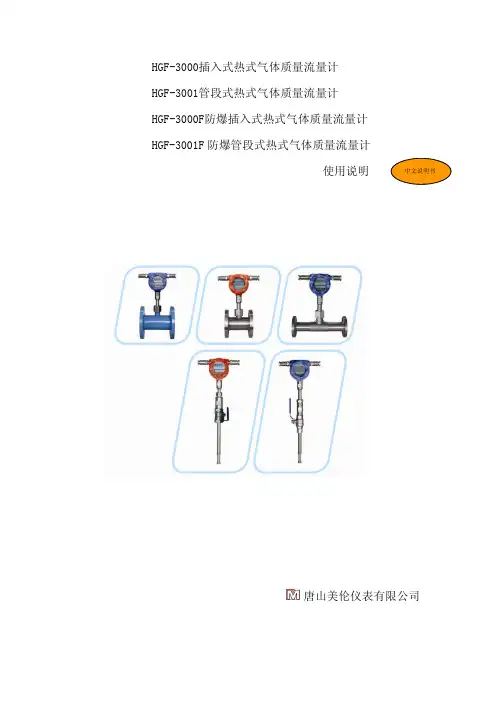

HGF-3000插入式热式气体质量流量计 HGF-3001管段式热式气体质量流量计 HGF-3000F防爆插入式热式气体质量流量计 HGF-3001F 防爆管段式热式气体质量流量计使用说明唐山美伦仪表有限公司本说明书适合以下热式气体质量流量计变送器和传感器●HGF-3000插入式热式气体质量流量计变送器和传感器●HGF-3001管段式热式气体质量流量计变送器和传感器●HGF-3000F防爆插入式热式气体质量流量计变送器和传感器● HGF-3001F防爆管段式热式气体质量流量计变送器和传感器承蒙选购HGF-3000系列热式气体质量流量计。

本产品是用于计量气体流量的精密电子式仪表，为了使仪表稳定正确的运行，请务必在使用之前，仔细阅读本使用说明书。

【为了安全使用本机】◆ 在本使用说明书和装置上标有务请遵守的注意事项。

为了防止给您和他人造成人身危害及财产损失，安全地使用本设备，请在使用之前仔细阅读本使用说明书，并正确加以使用。

◆ 阅读完使用说明书以后，请妥善保存以便日后参考。

◆ 本使用说明书中，安全注意事项的重要等级以【危险】、【注意】进行分类。

危险 如果忽视该提示警告而进行错误的操作，可能会造成人身伤亡或重大安全事故。

如果忽视该提示警告而进行错误的操作，可能造成人身伤害，或者导致此产品和其它财产损坏。

以下标识可能出现在使用说明书中：此图标表示可能会造成危险的事项。

此图标表示必须引起注意的事项。

此图标表示禁止的事项此图标表示强制执行的事项。

目 录安全注意事项............................................................... (1)1 序言 (2)2 技术参数与功能 (2)3 一体型仪表安装与连接................................................ (2)3.1 外观结构图 (3)3.2 接线..................................................................... (4)3.3 流量计安装 (4)3.3.1 插入式流量计安装 (5)3.3.2 管段式流量计安装 (7)4 流量计调试与运行 (7)4.1 一体型按键显示 (7)4.2 参数输入方法 (7)4.3 测量菜单 (9)5 维护 (10)6 故障排除............................................................... (10)附录1 结构尺寸图 (11)附录2 RS-485通讯协议 (12)附录3 MODBUS通讯 (12)安全注意事项爆炸环境应用时选用防爆型仪表 确认仪表铭牌上是否有防爆认证标志及温度组别标识，没有此类标识的仪表不能用于爆炸环境。

热式流量计使用说明(新唯能)

热式流量计使用说明(新唯能)

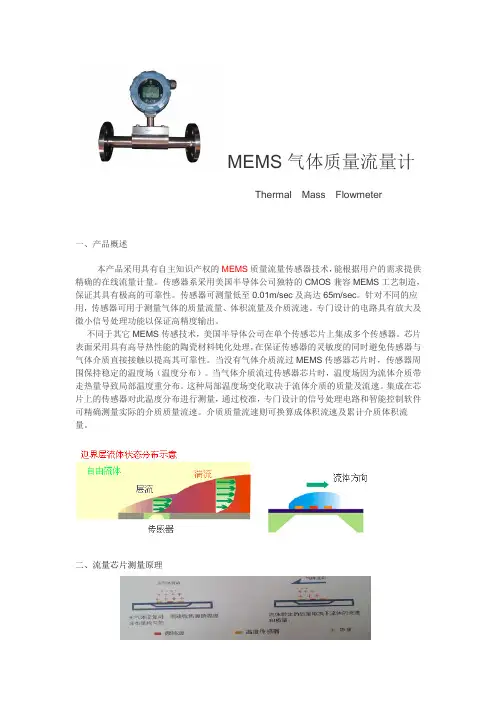

MEMS气体质量流量计Thermal Mass Flowmeter一、产品概述本产品采用具有自主知识产权的MEMS质量流量传感器技术，能根据用户的需求提供精确的在线流量计量。

传感器系采用美国半导体公司独特的CMOS兼容MEMS工艺制造，保证其具有极高的可靠性。

传感器可测量低至0.01m/sec及高达65m/sec。

针对不同的应用，传感器可用于测量气体的质量流量、体积流量及介质流速。

专门设计的电路具有放大及微小信号处理功能以保证高精度输出。

不同于其它MEMS传感技术，美国半导体公司在单个传感芯片上集成多个传感器。

芯片表面采用具有高导热性能的陶瓷材料钝化处理，在保证传感器的灵敏度的同时避免传感器与气体介质直接接触以提高其可靠性。

当没有气体介质流过MEMS传感器芯片时，传感器周围保持稳定的温度场（温度分布）。

当气体介质流过传感器芯片时，温度场因为流体介质带走热量导致局部温度重分布。

这种局部温度场变化取决于流体介质的质量及流速。

集成在芯片上的传感器对此温度分布进行测量，通过校准，专门设计的信号处理电路和智能控制软件可精确测量实际的介质质量流速。

介质质量流速则可换算成体积流速及累计介质体积流量。

二、流量芯片测量原理热式气体质量流量计是基于热扩散原理的气体流量测量仪表，它无须温压补偿，直接测出流体的质量流量。

它的突出特点是：可以直接进行贸易结算；没有活动部件；压力损失小；量程比宽；精度高；可靠性高；安装简单；操作方便。

金氏定律即热扩散原理。

金氏定律：流过热源的流体分子多少与热量散失的多少成正比。

二是恒温差法。

可用表达式来具体说明：P/ △ T=A+B（Q）m其中P表示消耗功率；△T表示两个传感器之间的温度差；Q表示质量流量；m表示指数系数，A，B是与气体物理性质有关的常数。

三、产品应用●科教实验室●医疗单位●电子单位●各种高纯气体的测量●各种相关产品配套使用●供气计量核算●相关行业工厂使用四、技术参数测量范围09~90 m3/h量程比100:1精度 2.0级重复性±1.0 %响应时间<1 秒工作电源 3.6V电池或12~30VDC输出方式RS485，4-20mADC（可选）最大流量压损100 Pa最大工作压力 1.2 MPa工作温度-10~+55 ℃储存温度-20~+65 ℃工作湿度10~95%RH(无结露，无凝露)显示内容LCD液晶显示：瞬时流量、累积流量过程连接标准卡套式紧固件适用介质不含水分的气体五、产品的优点●不同气体系数的设定●多点非线性曲线修正●量程比宽●微小流量测量精确●现场可对仪表设定●接近零压力损失的封装传感器●对振动不敏感●无直管段要求●测量值与压力无关，真正的质量流量检测●采用专家算法，实现仪表的高精度和稳定性●小于一秒的响应时间●液晶显示，具有瞬时累积双显示，无需切换。

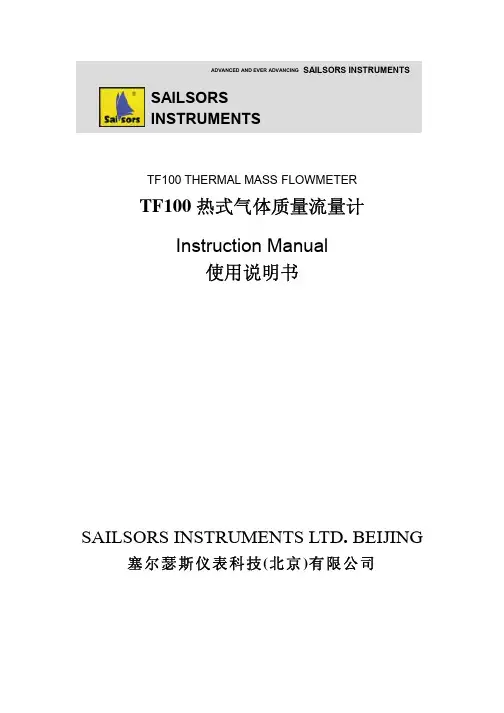

塞尔瑟斯仪表 TF100热式气体质量流量计 说明书

塞尔瑟斯仪表 TF100热式气体质量流量计 说明书
头产生影响，在这种情况下，建议选择其他安装形式（水平安装） 2.1 一体式安装
３
一体化安装有三种接口方式 1） 材质为 316L 的锁紧头 2） 材质为 316L 的法兰 3） 带球阀不断流安装
在安装时可根据实际情况自主 选择，在定货时注明。
右图所示为带锁紧头的安装事
90
例
除非有声明，标准皆为：探杆
2.4 传感器安装方向 1）流量方向应与探杆上焊接的指示方向相同 2）流量方向应与探杆上焊接的指示方向的平行度应小于±10℃
3.带测量管式安装
注意：在流速非常低的情况下（0.2m/s），来自长探头的对流热量将对短探 头产生影响，在这种情况下，建议选择其他安装形式（水平安装 3.1 一体式安装
４
一体化安装有三种接口方式： 1）材质为 316L 螺纹 2）材质为 316L 的法兰 3）直接焊接
７
THERMAL MASS FLOWMETER
●设置用户满量程 ●进入报警参数设置 ●调整 K 系数 1.3 使用 PC 机完成功能 除具备键盘完成的功能外，还具备下述功能 ●温度和流量通道的 AD、DA 校准 ●监测实时介质温度和瞬时流量 ●记录功能 2.按键位置及定义
DEC: 减一 SHIFT;功能键 INC :加一
THERMAL MASS FLOWMETER
设定模式功能分配
因为产品系列多，具体产品请参见 所附的随机说明书
６
THERMAL MASS FLOWMETER
4～20mA
高报警 COM
低报警 ＋流量 －地 ＋温度 大地 电源－ 电源＋
接线时注意： 1）流量报警输出地
点平有效，无源 光隔输出容量为 50V/150mADC 2）电流输出最大负 载 500 欧 姆 （24VDC） 3）电源额定消耗功 率小于 3W 4）使用串口时，应 避免带电插拔， 否则易损害仪表 本身串口及计算 机串口

asert热式气体质量流量

asert热式气体质量流量

asert热式气体质量流量
热式气体质量流量（Assertion of thermal mass flow rate）是指
在一定条件下通过气体通道的气体质量的流动速率。

热式气体质量流量通常使用热式气体质量流量计来测量。

该仪器利用一个加热线圈和一个温度传感器来测量气体通过的速率。

当气体通过热丝时，它会带走一定的热量，从而导致温度的变化。

根据热传导原理，从加热线圈向温度传感器的热量传递量与气体质量流量成正比。

因此，通过测量温度的变化，可以计算出气体的流动速率。

热式气体质量流量计具有灵敏度高、响应快、易于安装和使用等优点。

它广泛应用于石油化工、医药、环保、能源等领域中对气体流量进行实时监测和控制的场合。

热式气体质量流量计说明书

热式气体质量流量计说明书

七、 标定设备：
◆风洞:两个实验段：0.8 米*0.8 米*1.5 米；1 米*1 米*2 米
均匀场系数：<0.4
最高流速：90 米/秒
紊流场系数：0.4%
稳定性系数：1%
回路总长：37.8 米
精度：0.5%
◆计算机辅助制造，为每台仪表的高精度、高重复性提供了良好的技术前提，严格按照 ISO9001
北京桑泰·固珀仪器仪表有限公司
Beijing Suntey·Guper Instrument Co,. Ltd.
Beijing Suntey·Guper Instrument Co,. Ltd. Tel：+86-10-80111949 Fax：+86-10-80110049
Suntey
GAS MASS FLOW METER/SWITCH
标准规范制造，为产品质量的稳定性、可靠性提供了重要保证。
◆出厂的每台仪表都严格经过大型循环式风洞标定，精度等级溯源至国家标准。可提供国家级
标定证书。
Beijing Suntey·Guper Instrument Co,. Ltd. Tel：+86-10-80111949 Fax：+86-10-80110049
■其他行业
工厂压缩空气测量；煤粉燃烧过程粉/气配比控制燃料；水泥工业竖式磨粉机排放热气流量控制
二、产品特点：
l 采用稳定性极高的专利技术铂 RTD 传感器 l 采用享有专有技术”平衡结构封装”,介质温度自补偿 l 专有算法,可实现高线性、高重复性、高精度 l 量程比宽 1000:1,可据用户要求可拓展 l 可实现大管径小流量测量，最小流量可测低至零,分辨率 0.001m/s l 无可动部件、振动影响可忽略 l 直管段要求不高 1-2D l 与介质的温度、压力无关 l 专有高温算法，介质温度可达+510℃， l 采用高湿算法，实现高精度测量 l 对流量信号键入 12 点动态修正，内置 10 点修正 l 在线动态校正电流/电压输出 l 宽屏液晶显示，直读瞬时流量、累积流量 l 对粉尘等小颗粒不敏感 l 在线不断流装卸，维护方便

进口热式气体质量流量计说明书

进口热式气体质量流量计说明书

ＱＥ６００型热式气体质量流量计简易操作说明ＱＥ６００型流量计有两种结构形式：一体化／分体式。

分体式仪表由变送器和流量积算仪组成，而一体化仪表变送单元和流量积算仪在一起。

两种结构的显示、建功能是相同的。

所以仪表出场时，都有一样的产品说明书。

仪表出厂时各种参数都已经设定好，不需要用户做设定工作，预热２－３分钟后就可以投入运行。

为了用户方便，随机有简易说明，最大限度地减少用户工作量，只有参数需要更改时，才需要仔细阅读说明书的流量积算仪操作部分。

一、简易操作说明：１、仪表安装方向：传感器上短Φ３管迎风，或见仪表上标记，垂直管路安装。

２、插深：管道内径１／４－１／２处（根据管道直径而定）。

３、接线：将仪表接线盒中标记，停电后接线，检查无误通电。

４、开机：开机２－３分钟后投入工作。

５、清零：按＋不松手，直至累计清零（第一次使用应清零）。

６、清洗：不带电清洗，采用化学方法清洗，例如：采用四氯化碳。

７、标定：回厂年检。

二、下面参数，可能需要变更：１、输出４－２０ｍＡ对应量程中的某一段（仪表出厂时时对应满量程）２、累计运行时间回零（请咨询）３、小信号切除（以表出厂时设为１－２％）４、滤波系数（仪表出厂时设为１５）５、变换测量介质时，重新输入转换系数６、报警点（以表出厂时应用户设定）８本说明书是ＱＥ６００型流量计通用操作手册，具有很多类型、选项及不同的范围，并不是每一台仪表都应具有的性能，该说明书主要用于选型、接线、维护、操作，而具体的技术性能要求和使用要求应具体体现在订货合同中，供方所提供货物在仪表本身和合格证、标定证书、装箱单中体现合同内容。

产品概述热式气体质量流量流量计是基于热扩散原理的气体流量测量仪表，它无须温压补偿，直接测出流体的质量流量。

它的突出特点是：可以直接进行贸易结算；没有活动部件；压力损失小；量程比宽；精度高；可靠性高；安装简单，操作方便。

广泛应用于石油、化工、医疗、热电厂、环保等行业。

技术参数●测量范围：（０．０５～１４１）Ｎｍ／ｓ（标准状态为２０℃，１０１．３３ＫＰａ）●测量介质：不含水的洁净气体　●温度范围：环境温度：－２０℃～＋７０℃　介质温度：－２０℃～＋１２０℃　、－２０℃～＋３５０℃●准　确　度：±１％读数±０．５％满量程●重　复　性：±０．２％的满量程　●输 出：瞬时流量　４－２０ｍＡ　ＤＣ ●通讯接口：ＲＳ２３２，ＲＳ４８５　●响应速度：小于１Ｓ　●供电电压：２４ＶＤＣ±１０％　、２２０ＶＡＣ±１０％●探杆长度：５００ｍｍ（此长度为标准长度，特殊请声明）　●探杆直径：１９ｍｍ（标准）　●工作压力：小于４．２ＭＰａ ●现场显示：４位瞬时、８位累积　ＬＣＤ显示。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

加热(Pt20)
4.接线
b.直流 24V 供电的接法:
(2)四线制 4-20mA 电流输出和 HART 手操器的接法:
第 5 页 共 21 页
(3)RS-485 通讯的接法 (4)脉冲输出的接法
第 6 页 共 21 页
(5)报警输出的接法:
（1）安装地点的选择
现场插入式仪表安装
选择水平直管段安装，安装点表前和表后的直管段要求为：安装点上游的节流元件距
确认供电类型 用户可以选择两种供电方式为仪表供电，有交流 220V 和直流+24V（货应 指注明）安装通电前必须确认供电类型是否与仪表匹配。
确认仪表工作环境和介质温度 现场的环境和介质的最大设计温度，应低于仪表的标称 值（标称值详见本说明书中的《技术参数与功能》）
当介质温度过高时，禁止在线安装维护操作 当测量介质温度高于人体承受的温度或 者高于能发生危险的温度时，应进行停产或降温处理，达到安全温度时再进行操作，没 有条件在线操作，应停产操作，以免发生危险。
底座在焊接前都要采用线切割 加工成与管道外径相同的圆弧 以确保焊接的密封性
图 7 理想底座焊接位置
安装球阀
将不锈钢专用阀门与焊接管道上的底座紧固前，应在压接触面使用密封垫（介质
温度在 100℃一下使用尼龙材料。100℃以上使用紫铜材质也可选用乐泰 567 专
用管螺纹胶进行密封）图 8 为安装完成的效果图
阅读完毕本手册后请妥善并与本仪表一起流动保管。 请将本手册交与终端用户技术部门保存。 本手册中安全主要事项的重要等级以 危险 注意 进行分类。
注意
如果忽视该提示警告而进行错误的操作，可能造成人身伤害， 或者导致此仪表的和其他财产的损坏。
危险 如果忽视该提示警告而进行错误的操作，可能造成人身伤亡，或 者重大安全事故。
10
Nm39Biblioteka 00.0℃ 0.000Nm/s
主界面 标签 1：仪表运行状态实时显示，如果正常显示“OK”，故障显示“ERR” 标签 2：报警通道 1 标识，显示 AL1 表示通道 1 报警。 标签 3：报警通道 2 标识，显示 AL2 表示通道 2 报警。 标签 4：仪表电流输出溢出标志，如果电流输出溢出显示“mA”。 标签 5：为了方便显示和读取，累积流量超过 10000000 时仪表累积显示数据要
图 8 球阀安装后的效果图
打孔
打孔之前要仔细确认现场环境，确保操作安全。
打孔完成后要及时关闭阀门，避免漏气。
经相关技术人员确认符合在线安装的场合，用专用的打孔器开孔，可以实现在线不停产开孔
安装。停产打孔时可以采用多种方法，但要保证孔的轴心与底座的孔心同心，若不能保证同
心建议可将管道上的孔大些，这样有一定间隙可以调整。 参照附录 1 图（标准型热式气体质量流量计）
2.1 启动 仪表上电时进行自检，如果自检异常，将显示自检错误界面（自检
界面说明参照自检菜单），大约 1～2 秒后跳转到主界面。否则将直接跳转 到主界面。主界面启动后如下图所示：
1 2 34 5
6
7
OK AL1 AL2 mA 1K
00103
瞬时 0.000 Nm3/h 8
. 00000000 0001
用户使用手册
热 式 气 体 质 量 流 量 计
金湖博锐仪表有限公司
目
录
安全使用仪表………………………………………………………… 1 序言…………………………………………………………………… 3 技术参数……………………………………………………………… 3 安装与连接…………………………………………………………… 4 运行调试………………………………………………………………11 故障排除………………………………………………………………18 附录 1.结构尺寸图……………………………………………………19 附录 2.满管式流量计数据……………………………………………20 附录 3.部分气体物理参数……………………………………………21
(二)一体型满管式采用法兰连接，符合国标 GB/T9119-2000.见附录 2.
第 4 页 共 21 页
禁止带电进行操作。
确认供电类型。
3.1 传感器接线端子说明
123 4 RT1 RT2 RH1 RH2
测温(Pt1000)
3.2 输出接线端子说明及接线方法： (1)电源的接法 a.交流电源供电的接法
图 9 标准型热式气体质量流量计安装效果图
图 10 满管型热式气体质量流量计成品效果图 第 9 页 共 21 页
4.调试与运行
仪表通过按键进行参数设置，一般在安装时要使用按键手动设置一些参数。 仪表有三个按键，从左到右顺序为 F1、F2 和 F3 键。通常 F1 为移位键，F2 为确 认和换项键，F3 为修改和返回键。如有按键特殊功能，按键功能有所不同,使用 时请参看液晶屏界面下方的按键功能说明。仪表运行时，可通过 F3 键手动切换 到主界面 2/主界面 3，主界面 2 显示内容除瞬时流量更改显示为工况流量外，其 余与主界面 1 内容基本相同，主界面 3 同时显示工况和瞬时的流量。
※安全使用仪表※
感谢阁下选购由我公司自主研发生产热式气体质量流量计， 热式气体质量流量计用户手册记录了如何正确、安全的使用本产品。本品是气体流量测量的精密电子式仪表。为了防止 仪表的损坏和发挥最佳性能和稳定运行，请在安装、通电、调试、设置仪表前，请认真阅读本手册。 本手册适用流量控制工程师，专业工程技术人员，或我公司认可具备的相关资质人员。
安装点必须大于 5 倍管道直径，安装点下游的节流元件距安装点必须大于 3 倍管道直径，有
条件的情况我们建议尽量使表前表后直管段长些。
（2）安装底座
图 5 标准型焊接底座
图 6 精简型焊
第 7 页 共 21 页
禁止在爆炸环境里进行焊接操作。
对焊接有特殊要求的环境应按照相关要求进行操作。
底座根据安装方式不同，分为标准型和精简型，安装时应使底座位于管道截面方向的最顶端， 并使底座通孔的轴心垂直管道轴心。理想的底座焊接位置和焊接工艺。（如下图
爆炸环境禁止带电开盖操作 进行接线操作时，要先断开电源再进行操作。需要改正参 数设置时。可以选择远程修改，本安红外手抄器修改，或者在安全的环境修改成功之 后再回现场环境。以免化生爆炸。
仪表的防护等级要满足现在工况的要求 仪表防护等级是按照 GB4208-93（相当于 IEC529）中的相关要求进行检验和划分的。现场要求的防护等级，应低于或者等于仪表 的防护等级，一确保仪表的工作环境良好。
实际需要。
参照附录 3 图（满管型热式气体质量流量计）
在预安装前请再次确认。管段的连接方式，准备法兰连接相关的物品如垫片和螺栓等。
安装前必须停产，并严格遵守工厂的相关规定。 满管型仪表在出厂是已经把传感器正确的装配在专用的管段上，用户只需要把管道装配 到现场，因此相对现场插入式的安装要简单些。首先在管路上选择合适的安装点然后按照必 要配套的管段的长度切割管道、安装相应法兰和螺栓。确定流体流量要与满管型热式气体质 量流量计所标的流量标识一致。并且显示屏要垂直与水平面，管道轴心要平行水平面，误差 不能超过±2.5°最后用螺栓锁紧仪表。 各种安装后效果图
1) 在安装精简型热式气体质量流量计前请确认管道的实际内径和壁厚。 2) 将热式气体质量流量计的其余部分一起装入专用球阀内，根据实际管道内径和壁厚计算
出要插入的深度。这一步可以插入个大致尺寸并用手拧紧螺母。 3) 转动传感器连杆，使标记箭头与介质流动方向相同。 4) 根据现场测得的数据换算出在传感器连接杆上的相应刻度，锁紧螺母即可。 5) 如果您是横向安装的本款仪表的显示屏可以 90°180°270°的灵活安装，满足你现场
怀疑本仪表出现故障时，请勿进行操作 如果您怀疑仪表有问题或已损坏，请您需要联 系我们技术人员或者有资质的维修人员进行检查。
第 2 页 共 21 页
1. 序言
热式气体质量流量计是利用热传导原理测流量的仪表。该仪表采用恒温差法对气体质量流量 进行准确测量。具有体积小、数字化程度高、安装方便，测量准确等优点。 传感器部分由两个基准级铂电阻温度传感器组成。采用桥式环路，一个传感器测量流量温度， 另一个传感器维持高于流体温度的恒温差，可以在高温和高压条件下进行流量测量。 热式气体质量流量计具有如下技术优势： 真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。可得到气
体的质量流量或者标准体积流量。 宽量程比，可测量流速高至 100Nm/s 底至 0.5Nm/s 的气体，可以用于气体检漏。 抗震性能好使用寿命长。传感器无活动部件和压力传感部件，不受震动对测量精度的影
响。 安装维修简便。在现场条件允许的情况下，可以实现不停产安装和维护。（请参见安全注意事项） 数字化设计。整体数字化电路测量，测量准确、维修方便。 采用 RS-485 通讯，或 HART 通讯，可以实现工厂自动化、集成化。
方向，显示表头可以在水平 6 个方向转动。切断电源，打开转换器前盖，拆下传感器与 转换器连线，（4 组共 6 根 接线位置排列为从左到右依次为【两根红色一组】【一根红 色一组】【一根黄色一组】【两根黄色一组】 ）我们在出厂是已将组别分好。松开表头 法兰（旋掉 6 颗 M6 的内六角螺丝），此时可以慢慢的移动表头（千万要小心不能讲表头 跌落）。当观测方便，重新固定法兰，并连接传感器与转换器连线，盖紧前盖接通电源。 6) 如果您是横向安装的本款仪表的显示屏可以 90°180°270°的灵活安装，满足你现场 实际需要。 参照附录 2 图（精简型热式气体质量流量计）
2．技术参数
第 3 页 共 21 页
如果仪表安装在室外，应加仪表遮阳罩，避免日晒、雨淋。
3.安装与连接
禁止安装在强烈震动的场合。
禁止暴露在含有大量腐蚀性气体的环境。
不要和变频器、电焊机等污染电源的设备共用电源，必要时，为转换器加装净化电源。
