热式气体质量流量计-360百科热式气体质量流量计是利用热扩散和热分布的原理，利用气体带走热量的多少来计算流量。
其测量结果受温度、压力变化影响较小，量程比可达到30∶1，安装方式为插入式，基本没有压力损失，适用于测量介质组分比较稳定的干燥气体的流量。
1、工作原理：大流量：热扩散原理，利用气体带走多少热量决定流量；小流量：热分布原理；2、系统组成：简单无活动部件、常温一体化、高温分体式；3、适用测量介质：干燥气体，介质组分稳定；4、系统误差：±1% 质量流量精度；5、系统智能化：多项参数修改，智能化；6、检定：工厂标定数据储存在仪表里，可以现场检定仪表性能，结果可溯源；7、量程比：大量程比，保证精度的前提下30∶1；8、流量结果：质量流量，温度、压力变化影响小；9、温压补偿：不需要；10、安装：小口径：管道式；大口径：插入式；安装简单快捷：不需要保温\导压管路，前后；直管段：3D/5D；安装成本低：在管道360范围内任何角度都可以安装；11、维护：属于免维护型，如需维护，可以实现在线不停产插拔维护；12、工厂标定：密闭环路模拟实际工况标定每一台都要实际标定；13、响应时间：1s；14、压力损失：插入式基本没有压力损失；15、系统重复性：重复性较好；16、温度对测量系统精度的影响：在±25℃范围内，±0.04 %FS；在±25～50℃范围内，±0.06 %FS；17、压力对测量系统精度的影响：压力变化0.006895MPa，精度影响0.02% FS；18、系统造价：性价比非常高，小口径相对价格高，大口径比孔板产品还便宜。

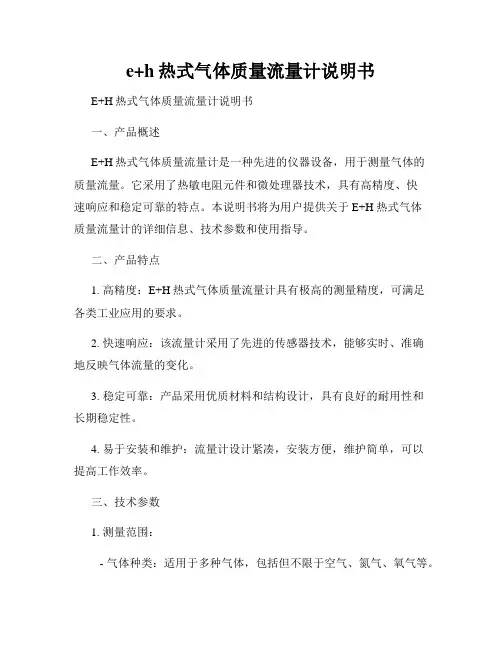

e+h热式气体质量流量计说明书E+H热式气体质量流量计说明书一、产品概述E+H热式气体质量流量计是一种先进的仪器设备，用于测量气体的质量流量。
它采用了热敏电阻元件和微处理器技术，具有高精度、快速响应和稳定可靠的特点。
本说明书将为用户提供关于E+H热式气体质量流量计的详细信息、技术参数和使用指导。
二、产品特点1. 高精度：E+H热式气体质量流量计具有极高的测量精度，可满足各类工业应用的要求。
2. 快速响应：该流量计采用了先进的传感器技术，能够实时、准确地反映气体流量的变化。
3. 稳定可靠：产品采用优质材料和结构设计，具有良好的耐用性和长期稳定性。
4. 易于安装和维护：流量计设计紧凑，安装方便，维护简单，可以提高工作效率。
三、技术参数1. 测量范围：- 气体种类：适用于多种气体，包括但不限于空气、氮气、氧气等。
- 流量范围：0.1~1000 L/min。
2. 精度：- 测量精度：±0.5% FS。
- 温度精度：±1℃。
3. 输出方式：- 信号输出：4~20mA模拟信号、RS485数字信号。
- 通信协议：Modbus、HART等。
4. 工作温度：- 气体温度：-20℃~60℃。
- 环境温度：-40℃~85℃。
5. 工作电源：- 直流供电：24VDC。
- 消耗功率：≤2.5W。
四、使用注意事项1. 安装位置：应选择在通风良好、无腐蚀性气体和辐射源的环境中安装。
2. 电气连接：正确接线，确保电源、信号和地线连接牢固可靠，避免因接触不良或短路等问题导致测量不准确。
3. 清洁维护：定期清洁流量计表面，防止灰尘和污垢积累影响测量精度。
注意保护传感器，避免碰撞和损坏。
4. 校准和维修：根据需要进行定期校准，检查仪器的正常运行状态。
如有故障或异常，应联系售后服务中心进行维修或更换部件。
五、应用领域E+H热式气体质量流量计广泛应用于化工、石油、制药、电力、环保等领域，用于气体供应系统、燃气计量、工艺控制等方面。

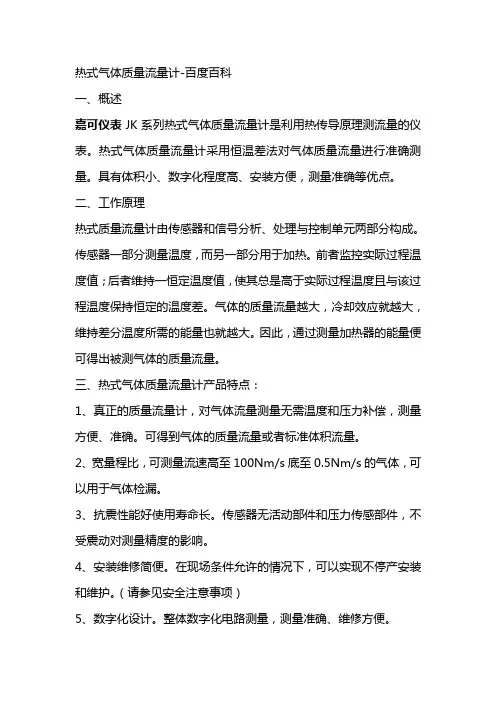

热式气体质量流量计-百度百科一、概述嘉可仪表JK系列热式气体质量流量计是利用热传导原理测流量的仪表。
热式气体质量流量计采用恒温差法对气体质量流量进行准确测量。
具有体积小、数字化程度高、安装方便，测量准确等优点。
二、工作原理热式质量流量计由传感器和信号分析、处理与控制单元两部分构成。
传感器一部分测量温度，而另一部分用于加热。
前者监控实际过程温度值；后者维持一恒定温度值，使其总是高于实际过程温度且与该过程温度保持恒定的温度差。
气体的质量流量越大，冷却效应就越大，维持差分温度所需的能量也就越大。
因此，通过测量加热器的能量便可得出被测气体的质量流量。
三、热式气体质量流量计产品特点：1、真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。
可得到气体的质量流量或者标准体积流量。
2、宽量程比，可测量流速高至100Nm/s底至0.5Nm/s的气体，可以用于气体检漏。
3、抗震性能好使用寿命长。
传感器无活动部件和压力传感部件，不受震动对测量精度的影响。
4、安装维修简便。
在现场条件允许的情况下，可以实现不停产安装和维护。
（请参见安全注意事项）5、数字化设计。
整体数字化电路测量，测量准确、维修方便。
6、采用RS-485通讯，或HART通讯，可以实现工厂自动化、集成化。
四、适用范围1、压缩空气2、锅炉房或干燥机中的天然气3、酿酒厂中的二氧化碳气体4、污水处理厂中的沼气和曝气5、生成气体（如氩气、氮气、二氧化碳、氦气、氧气）6、气体泄露检测嘉可仪表生产的热式气体质量流量计可以测量氧气、氮气、二氧化碳、天然气、压缩空气、煤气、沼气等各种气体（乙炔除外），嘉可仪表JK系列热式气体质量流量计种类齐全，有管道式热式气体质量流量计、插入式热式气体质量流量计、高温型热式气体质量流量计、高压型热式气体质量流量计、一体式热式气体质量流量计、分体式热式气体质量流量计等。
e+h热式气体质量流量计说明书E+H热式气体质量流量计是一种广泛应用于工业领域的气体流量测量仪器。
它能够准确测量气体流量，并提供可靠的数据，帮助用户实现流程监测和控制。
该热式气体质量流量计采用热敏电阻传感器作为测量元件，通过测量传感器与流体接触后的温度差，来计算出气体的质量流量。
热敏电阻传感器受到气体流过时的冷却或加热效应，从而导致其温度发生变化。
通过测量温度变化，我们能够获取气体的流速，并将其换算为质量流量。
E+H热式气体质量流量计具有以下特点和优势：1.高精度测量：采用先进的传感器和算法，能够提供高精度的流量测量结果。
其测量误差通常在±1%以内。
2.宽测量范围：该流量计能够适应不同工况下的测量需求，测量范围可以根据用户的实际应用需求进行选择和调整。
3.抗干扰能力强：该流量计能够有效克服温度、压力、湿度等环境因素对测量结果的影响，确保测量的稳定和准确性。
4.快速响应：该流量计具有快速的响应时间，能够实时监测和反馈气体流量的变化。
用户可以根据实际需要进行流程控制和调节。
5.易于安装和维护：该流量计采用简单的结构设计，安装和维护操作简便方便。
一般情况下，只需连接电源和信号线即可正常工作。
6.多种接口选配：该流量计提供多种接口选配，包括模拟信号输出、数字通信接口等，满足不同用户的应用需求。
E+H热式气体质量流量计广泛应用于石化、烟气排放、环保、气象观测、生物制药等行业领域。
主要的应用场合包括：燃气供应计量、燃烧过程监测、气体流程控制、工业废气排放监测等。
总之，E+H热式气体质量流量计是一种功能强大、性能稳定的气体流量测量仪器。
它能够帮助用户实现流程监测和控制，提高生产效率和产品质量。
在各种工业应用中，它发挥着重要的作用，并受到用户的广泛认可和应用。
热式气体质量流量计原理和标定过程热式气体质量流量计是一种常用的流体测量仪器，广泛应用于工业和实验室等领域。
它通过测量气体在流动过程中的热传导和冷却效应来确定气体的流速和质量流量。
本文将详细介绍热式气体质量流量计的原理和标定过程。
一、热式气体质量流量计的原理热式气体质量流量计的原理基于绝热条件下气体的热传导效应。
当气体流经热敏元件时，由于传热系数不同，导致热敏元件的温度产生变化。
根据流动气体的传热方程，可以得到流过热敏元件的气体流量和质量流量。
热式气体质量流量计的核心部件是热敏元件，通常采用铂丝或薄膜材料制成。
当气体流经热敏元件时，热敏元件受热后温度升高，然后通过传感器测量温度的变化，再根据气体的传热原理计算出流量和质量流量。
二、热式气体质量流量计的标定过程1.准备工作：首先需要准备标定装置，包括标定管道、标定阀门、标定仪表等设备。
接着对流量计进行吹扫清洗，确保测量精度。
2.标定装置安装：将标定装置连接到被测气体管道，确保连接紧密，避免漏气。
3.参数设置：将标定仪表的参数设置为被测气体的类型和流量范围，同时确定标定温度和压力。
4.标定过程：打开标定阀门，调节流量，使其逐渐增大，同时读取标定仪表的数据，记录下流量计的输出信号和被测气体的实际流量。
5.数据处理：根据标定数据，进行曲线拟合和数据处理，得到流量计的输出标定曲线和误差范围。
6.标定结果验证：通过再次调节流量并比对实际测量值和标定曲线的输出值，确认标定结果的准确性。
热式气体质量流量计的标定是保证其准确测量的重要环节。
只有经过严格的标定过程，才能确保流量计的测量结果准确可靠。
三、热式气体质量流量计的应用热式气体质量流量计主要应用于工业生产中的气体流量测量和控制，广泛用于化工、冶金、石油、天然气等领域。
它具有测量精度高、稳定性好、响应速度快等优点，是流体测量领域中的重要仪器之一。
在实验室领域，热式气体质量流量计也被广泛应用于科研领域的气体流量测量和控制。

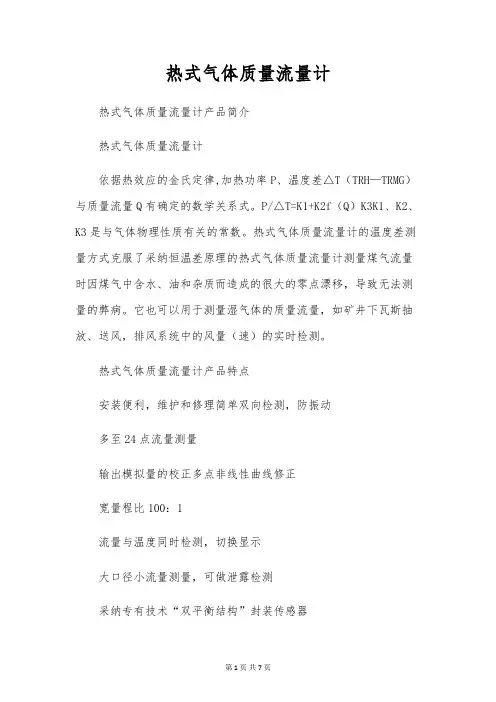

热式气体质量流量计热式气体质量流量计产品简介热式气体质量流量计依据热效应的金氏定律,加热功率P、温度差△T（TRH—TRMG）与质量流量Q有确定的数学关系式。
P/△T=K1+K2f（Q）K3K1、K2、K3是与气体物理性质有关的常数。
热式气体质量流量计的温度差测量方式克服了采纳恒温差原理的热式气体质量流量计测量煤气流量时因煤气中含水、油和杂质而造成的很大的零点漂移，导致无法测量的弊病。
它也可以用于测量湿气体的质量流量，如矿井下瓦斯抽放、送风，排风系统中的风量（速）的实时检测。
热式气体质量流量计产品特点安装便利，维护和修理简单双向检测，防振动多至24点流量测量输出模拟量的校正多点非线性曲线修正宽量程比100：1流量与温度同时检测，切换显示大口径小流量测量，可做泄露检测采纳专有技术“双平衡结构”封装传感器专有高湿、高温算法，介质温度可达500℃直接质量流量检测，无需温度压力弥补热式气体质量流量计工作原理热式流量计是基于热扩散原理而设计的流量仪表.即利用流体流过发热物体时,发热物体的热量散失多少与流体的流量呈肯定的比例关系.该系列流量计的传感器有两只标准级的RTD,一只用来做热源,一只用来测量流体温度,当流体流动时,两者之间的温度差与流量的大小成线性关系,再通过微电子掌控技术,将这种关系转换为测量流量信号的线性输出。
热式气体质量流量计分类热式气体质量流量计按安装方式分为：插入式和管段式。
热式气体质量流量计插入式插入式传感器可在线安装、在线维护。
安装过程是首先在管道外壁上焊接带有外螺纹的底座，在底座上安装1寸不锈钢球阀，而后用专用工具将管道打直径为22mm的孔，打孔完毕后卸下专用工具，最后将传感器安装在阀门上并将传感器插入到管内中心（传感器的插入位置出厂时已确定）。
插入式传感器适用管道直径：DN80～6000mm。
插入式热式气体质量流量计热式气体质量流量计管段式管段式热式气体质量流量计管段式热式气体质量流量计出厂时已配备和现场管道内径相同的工艺管道。
热式质量流量计说明书1.概述热式气体质量流量计是基于热扩散原理而设计的，该仪表采用恒温差法对气体进行准确测量。
具有体积小、数字化程度高、安装方便，测量准确等优点。
传感器部分由两个基准级铂电阻温度传感器组成，仪表工作时，一个传感器不间断地测量介质温度T1；另一个传感器自加热到高于介质温度T2，它用于感测流体流速，称为速度传感器。
该温度ΔT=T2-T1，T2>T1，当有流体流过时，由于气体分子碰撞传感器并将T2的热量带走，使T2的温度下降，若要使ΔT保持不变，就要提高T2的供电电流，气体流动速度越快，带走的热量也就越多，气体流速和增加的热量存在固定的函数关系，这就是恒温差原理。
(1)其中—流体比重（和密度相关）V—流速K —平衡系数Q—加热量（和比热及结构相关）ΔT—温度差由于传感器温度比介质（环境）温度总是自动恒定高出30℃左右，所以热式气体流量计从原理上不需要温度补偿。
热式气体质量流量计适用介质温度范围为-40-450℃。
（1）式中流体比重和密度相关—工况体积下的介质密度（kg/m3）—标准条件下介质密度（101.325 Kpa、20℃）（kg/m3）ρnP —工况压力（kPa）T —工况温度（℃）从（1）（2）式可以看出，流速和工况压力，气体密度，工况温度函数关系已确定。
恒温差热式气体质量流量计不但不受温度影响，而且不受压力的影响，热式气体质量流量计是真正的直接式质量流量计，用户不必对压力和温度进行修正。
2．技术参数热式气体质量流量计具有如下技术优势：➢真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。
可得到气体的质量流量或者标准体积流量。
➢宽量程比，可测量流速高至120Nm/s低至0.1Nm/s的气体，可以用于气体检漏。
➢抗震性能好使用寿命长。
传感器无活动部件和压力传感部件，不受震动对测量精度的影响。
➢安装维修简便。
在现场条件允许的情况下，可以实现不停产安装和维护。

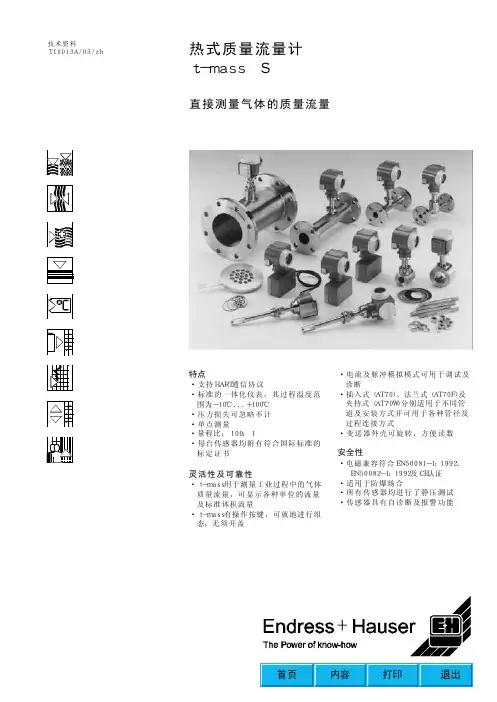

技术资料ＴＩ００１３Ａ／０５／ｚｈ热式质量流量计ｔ－ｍａｓｓＳ直接测量气体的质量流量特点灵活性及可靠性・支持ＨＡＲＴ通信协议・标准的一体化仪表，其过程温度范围为－１０℃．．．＋１００℃・压力损失可忽略不计・单点测量・量程比：１００：１・每台传感器均附有符合国际标准的标定证书・ｔ－ｍａｓｓ用于测量工业过程中的气体质量流量，可显示各种单位的流量及标准体积流量・ｔ－ｍａｓｓ有操作按键，可就地进行组态，无须开盖・电流及脉冲模拟模式可用于调试及诊断・插入式（ＡＴ７０）、法兰式（ＡＴ７０Ｆ）及夹持式（ＡＴ７０Ｗ）分别适用于不同管道及安装方式并可用于各种管径及过程连接方式・变送器外壳可旋转，方便读数・电磁兼容符合ＥＮ５００８１－１：１９９２、ＥＮ５００８２－１：１９９２及ＣＥ认证・适用于防爆场合・所有传感器均进行了静压测试・传感器具有自诊断及报警功能安全性ｔ－ｍａｓｓ热式气体质量流量计适用于各类气体的测量应用范围：・天然气・污水厂消化罐中的沼气废气监控一个典型的测量系统由以下几部分组成：电流或输出，可接外部指示器或测量系统如ＰＬＣ，ＳＣＡＤＡ）・・饮料行业中二氧化碳加入量的控制・工业过程中的仪表气源・ＨＶＡＣ输送管・钢铁行业中的氮气、氧气及氩气・气体产品（如氩气、氮气及二氧化碳）・化学工业中的氢气・气体泄漏检测・ｔ－ｍａｓｓ传感器・２０．．．３０ＶＤＣ电源，额定电流为１５０ｍＡ・脉冲（应用ｔ－ｍａｓｓ测量系统ｔ－ｍａｓｓ传感器新一代ｔ－ｍａｓｓＳ系列传感器有如下优点：・微处理器控制・电子器件及传感器具有自我检测和诊断功能・接线腔与电子腔电气隔离・ＩＰ６５防护等级・抗电磁干扰（ＥＭＣ）・集电极开路脉冲输出・数字显示、百分比棒图及累计流量显示（可选项）・分为一体化型和分离型两种，分离型最远距离可达１００米显示器电源气体流向现场操作数字通信测量原理标定・仪表所有的功能都可以通过四个按键来进行现场设置，无需打开外壳，即使在防爆场合也可正常操作。

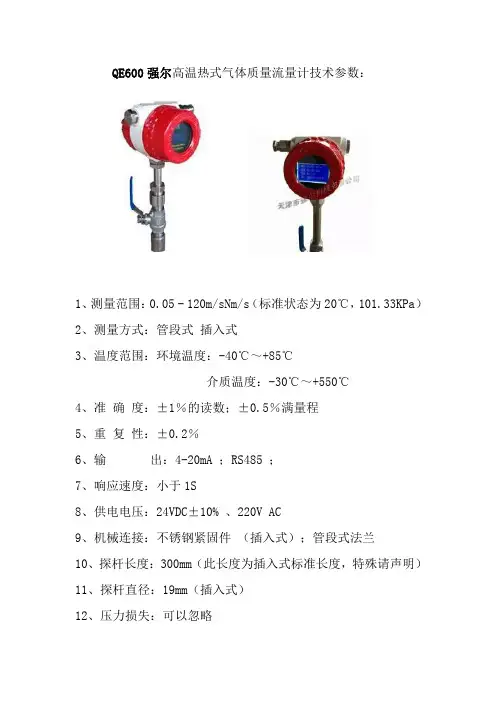

QE600强尔高温热式气体质量流量计技术参数：1、测量范围：0.05 - 120m/sNm/s（标准状态为20℃，101.33KPa）2、测量方式：管段式插入式3、温度范围：环境温度：-40℃～+85℃介质温度：-30℃～+550℃4、准确度：±1％的读数；±0.5％满量程5、重复性：±0.2％6、输出：4-20mA ；RS485 ；7、响应速度：小于1S8、供电电压：24VDC±10% 、220V AC9、机械连接：不锈钢紧固件（插入式）；管段式法兰10、探杆长度：300mm（此长度为插入式标准长度，特殊请声明）11、探杆直径：19mm（插入式）12、压力损失：可以忽略13工作压力：1.6MPa ；7.3MPa14、现场显示：LCD液晶显示，可以同时显示流速，温度，瞬时，累计流量计，无需切换。
15、碳杆材质:304不锈钢、316不锈钢16、管段材质:304不锈钢、316不锈钢17、防护等级：IP6518、防爆等级： ExdIICT6QE600强尔高温热式气体质量流量计产品典型应用举例石油化工行业：加氢催化剂系统装置（管道中H2质量流量的测量）评注：在该测量中，采用EPI单点式气体质量流量计。
使测量准确，测量范围增加，重复性好。
只要终端有用气，流量计就能立刻反应出来。
环境保护行业：烟道气测量（烟道中混合气体NOX+N2+CO2+SO2+O2等）评注：在该测量中，可采用EPI多点式气体质量流量计。
由于采用该流量计，解决了以往采用其它形式流量计测量误差大以及探头被堵塞的弊端，同时多点式气体质量流量计，安装简便，易于清洗，免维护，计量准确。
通风系统：大管径热风测量（火力发电厂一次风）评注：由于通风管道截面很大,直管段只有1D左右，要想完成一次性测量,必须使用多点式气体质量流量计,是由于介质温度较高,通常在300℃左右,采用多点式气体质量流量计,可对该温度进行补偿,安装简便,便于拆卸,便于检定和标校。
热式气体质量流量计工作原理
热式气体质量流量计是一种通过测量热量传递来确定气体质量流量的仪器。
它基于热传导原理，根据流过管道的气体对热量的吸收能力来测量气体流量。
热式气体质量流量计由两个温度传感器和一个加热器组成。
其中一个温度传感器安装在加热器的上游位置，另一个温度传感器则安装在加热器的下游位置。
加热器通过电流加热，使管道中的气体温度升高。
在无气体流动时，上游和下游的温度传感器读数是相等的。
当气体开始流动时，流过加热器的气体会带走一部分加热器所产生的热量，导致下游的温度低于上游。
根据热传导原理，当气体流量增加时，从上游到下游的热量传递增加，下游的温度降低的速率也相应增加。
通过测量上游和下游的温度差异，可以确定气体流量的大小。
为了准确测量气体流量，热式气体质量流量计需要根据流量范围和气体性质进行校准。
此外，气体的压力和温度对测量的精度也会产生影响，因此需要进行相应的修正。
总之，热式气体质量流量计通过测量气体对热量的吸收来确定气体流量，其工作原理基于热传导原理。
通过测量上游和下游的温度差异，可以准确地测量气体质量流量。
热式质量流量计【热式质量流量计性能特点】：热式气体质量流量计是利用热传导原理测量气体质量流量的仪表。
热式质量流量计的传感器由两个基准级热电阻(铂RTD)组成。
一个是质量速度传感器T1，一个是测量气体温度变化的温度传感器T2。
当这两个RTD置于被测气体中时，其中传感器T1被加热到气体温度以上的一个恒定的温差，另一个传感器T2用于感应被测气体温度。
随着气体质量流速的增加，气流带走更多热量,传感器T1的温度下降，要维持T1、T2恒定的温度差，T1的加热功率就要增大。
根据热效应的金氏定律,加热功率P、温度差△T（T1-T2）与质量流量Q有确定的数学关系式。
P/△T=K1+K2 f(Q)K3K1、K2、K3是与气体物理性质有关的常数。
【热式质量流量计的应用】：●氧气、氮气、氢气、氯气及多组分气体测量。
●高炉煤气、焦炉煤气测量。
●烟道气测量。
●沼气、水处理中的曝气和氯气测量。
●压缩空气测量。
●天然气，液化气，火炬气，等气体流量测量●电厂高炉的一次风、二次风流量测量●矿井下通风或排风系统流量测量【热式质量流量计特点】：●测量气体质量流量，无需温度、压力补偿。
●量程比大，测量流速范围：0.1Nm/s～100Nm/s。
●无压力损失，适用已知截面积的任意形状管道。
●耐腐蚀型传感器，适合测量腐蚀性气体。
●插入式传感器可以在线安装和维护。
●全量程段的专家算法，保证了测量的准确度。
适于贸易结算或气体检漏。
●液晶显示器：8位字段式+24位提示符。
●测量显示:质量流量、标况体积流量、累计流量、北京时间、累计运行时间。
●瞬时流量最大显示值：999999.9●累计流量最大显示值：99999999×103●信号输出：4～20mA、RS-485●内置MENU（菜单）、CUS（光标移动）、UP（数值增加）、ENT（确认）四个按键，用于参数的设定。
热式气体质量流量计由一体式流量转换器、流量传感器组成。
按流量传感器的型式分为：插入式和管段式热式气体质量流量计。
关于热式气体质量流量计量原理热式气体质量流量计（Thermal Mass Flow Meter）是一种利用热量传导原理测量气体质量流量的设备。
它适用于测量各种气体的流量，包括常见气体、腐蚀性气体和高纯度气体等。
热式气体质量流量计的基本原理是通过测量气体通过测量管时的热量转移来确定气体的质量流量。
该装置由两个传感器组成，一个称为热丝传感器，另一个是温度传感器。
热丝传感器被加热，当气体通过测量管时，气体带走热量，导致热丝传感器的温度下降。
温度传感器用于测量热丝传感器的温度变化，并将其转换为电信号。
根据热量传导原理，当气体的质量流量增加时，热丝传感器上的温度下降的速率也会增加。
通过测量热丝传感器的温度变化率，可以计算气体的质量流量。
基本的计算公式如下：Qm=C*(Ts-To)其中，Qm表示气体的质量流量，C是一个常数，Ts是热丝传感器的温度下降速率，To是环境温度。
热式气体质量流量计有多种型号和结构，常见的有热丝式、热板式和热膜式三种。
不同类型的气体质量流量计基本原理相同，但具体实现方式略有不同。
热丝式气体质量流量计是最常见的类型之一、它由一个薄丝电阻加热器、两个温度敏感电阻和一个测量管组成。
薄丝电阻加热器通过加热薄丝来保持其温度不变，以消除环境温度的影响。
当气体通过测量管时，它带走薄丝上的热量，导致温度下降。
两个温度敏感电阻被用来测量热丝的温度变化。
通过测量这些温度变化，可以确定气体的质量流量。
热板式气体质量流量计是另一种常见的类型。
它由一个加热电阻、两个温度敏感电阻和一个热板组成。
热板被加热电阻加热，保持其温度不变。
当气体通过热板时，它带走热量，导致热板的温度下降。
两个温度敏感电阻用于测量温度的变化。
通过测量温度变化，可以确定气体的质量流量。
热膜式气体质量流量计是一种较新的技术，它利用微型薄膜作为传感器。
热膜通过热阻变化来识别流体的质量流量。
热膜和热丝式、热板式相比，具有更低的热容灵敏度和响应时间。
热式气体质量流量计-全球百科
一、概述
热式气体质量流量计基于传热原理，通过检测管道内流体与流量传感器之间的热量交换关系来测量流量。
热式气体质量流量计具有压损低、量程大、高精度和高可靠性、无可动部件且可用于极低气体流量监控和控制等优点。
热式气体质量流量计能测量极低的流量，在线式可以测量0.008m/s的流体。
目前嘉可仪表JK型热式气体质量流量计电路基于微控制器方案，以单片机或DSP为核心处理单元，负责传感器的驱动、恒温差或恒功率闭环控制、信号采样、线性化修正、V/I转换等。
这种方式运算精度高、系统集成性好、用户界面友好。
二、工作原理
热式气体质量流量计可分为：恒温差法和恒功率法。
从热式气体质量流量计的发展历史来看，恒温差式流量计更先应用于实际工业的介质测量，但是随着生产要求的不断提高，恒温差式流量计已经很难满足一些特殊生产的需要，这就使恒功率式流量计成为重点的研究方向。
恒功率热式气体质量流量计测量原理是在需要被测的流体中布置热源以及传感器，可根据所需要精度不同选择不同的精度的传感器，但布置在流体中的两个传感器必须一致，并且固定在热源两侧，使用恒压源对热源进行加热，由于对流换热以及流速的影响，会使得两个温度传感器的阻值不同，即温度不同。
温度传感器通过惠斯通电桥进行
差分放大，由于两个温度传感器的阻值不同会导致电桥不平衡，继而通过测量电桥的电压来反映流体流量。
e+h热式气体质量流量计说明书一、产品简介E+H热式气体质量流量计（以下简称流量计）是一种能够测量气体质量流量的仪器。
它采用了热式测量技术，通过测量气体通过传感器时的热量传递进行质量流量计算。
该流量计具有精度高、响应速度快、抗干扰能力强等特点，适用于多种气体的流量测量。
二、产品特点1.高精度测量：该流量计具有高精度的测量能力，能够满足工业生产中对气体流量的准确测量要求。
2.快速响应：流量计的传感器具有快速响应的特点，能够及时反映气体流量的变化，保证实时监测和控制。
3.抗干扰能力：流量计采用了先进的电热传感器技术，具有良好的抗干扰能力，能够在复杂的工作环境下稳定工作。
4.易于安装和维护：流量计采用了紧凑型设计，安装方便，占据空间小，同时维护简单，可减少维修成本和工作停机时间。
5.多种气体适用：流量计可适用于多种气体的流量测量，如空气、天然气、溶解氧等，具有良好的通用性。
三、产品参数1.测量范围：0-1000 T/h2.精度等级：0.5%、1.0%3.工作温度：-20℃~+100℃4.工作压力：0.6MPa~2.5MPa5.输出信号：4-20mA、RS485、HART等四、使用方法1.安装流量计时，请确认气体的流向与流量计箭头方向一致，以免影响测量精度。
2.根据实际需求，选择合适的测量范围和精度等级。
3.在连接管路前，请先清洁管路，并检查管道是否有泄漏。
4.连接电源并通电，启动流量计，根据需要设置输出信号类型和范围。
5.测量时，请确保气体流量计在规定的温度和压力范围内工作，避免超出测量范围。
6.定期对流量计进行校准和维护，以保证其测量精度和可靠性。
五、注意事项1.使用时请勿超过流量计的最大测量范围，以免损坏仪器。
2.使用过程中如发现异常情况，请及时停止使用并联系售后服务中心进行维修。
3.请勿在高温或有腐蚀性气体的环境中使用该流量计。
4.请勿随意拆卸流量计，以免影响测量精度或导致仪器损坏。
5.使用前请仔细阅读本说明书，并按照要求正确操作和使用。
QE600强尔高温热式气体质量流量计技术参数：
1、测量范围：0.05 -
120m/sNm/s（标准状态为20℃，101.33KPa）
2、测量方式：管段式插入式
3、温度范围：环境温度：-40℃～+85℃
介质温度：-30℃～+55℃
4、准确度：±1％的读数；±0.5％满量程
5、重复性：±0.2％
6、输出：4-20mA；RS485；
7、响应速度：小于1S
8、供电电压：24VDC±10%、220V AC
9、机械连接：不锈钢紧固件（插入式）；管段式法兰
10、探杆长度：300mm（此长度为插入式标准长度，特殊请声明）
11、探杆直径：19mm（插入式）
12、压力损失：可以忽略
13工作压力：1.6MPa；7.3MPa
14、现场显示：LCD液晶显示，可以同时显示流速，温度，瞬时，累计流量计，无需切换。
15、碳杆材质:304不锈钢、316不锈钢
16、管段材质:304不锈钢、316不锈钢
17、防护等级：IP65
18、防爆等级： ExdIICT6
QE600强尔高温热式气体质量流量计产品典型应用举例
石油化工行业：加氢催化剂系统装置（管道中H2质量流量的测量）
评注：在该测量中，采用EPI单点式气体质量流量计。
使测量准确，测量范围增加，重复性好。
只要终端有用气，流量计就能立刻反应出来。
环境保护行业：烟道气测量
（烟道中混合气体NOX+N2+CO2+SO2+O2等）
评注：在该测量中，可采用EPI多点式气体质量流量计。
由于采用该流量计，解决了以往采用其它形式流量计测量误差大
以及探头被堵塞的弊端，同时多点式气体质量流量计，安装简便，易于清洗，免维护，计量准确。
通风系统：大管径热风测量（火力发电厂一次风）
评注：由于通风管道截面很大,直管段只有1D左右，要想完成一次性测量,必须使用多点式气体质量流量计,是由于介质温度较高,通常在300℃左右,采用多点式气体质量流量计,可对该温度进行补偿,安装简便,便于拆卸,便于检定和标校。
污水处理：曝气流量测量（曝气中含有杂质和水分等）评注：在该测量中，采用EPI单点式气体质量流量计。
由于采用该流量计，解决了以往采用其它形式流量计测量容易损坏、量程比小和误差大的弊端，同时该气体质量流量计比较适合含水份和杂质的工况条件，测量稳定，仪表寿命长。
石油炼制：火炬气流量测量（气体中含有H2、CO、H2O等）评注：在该测量中，采用EPI单点式气体质量流量计。
由于采用该流量计，解决了以往采用其它形式流量计（如超声波气体流量计）测量不容易校准和造价高、安装条件苛刻的弊端.该气体质量流量计采用标准火炬气标定，测量准确，稳定性良好，并适合在高温（300℃）高流速（200m/s）条件下的火炬气流量计量。
石油化工行业：天然气传输过程流量测量（管道中天然气质量流量的测量）
评注：在该测量中，采用EPI均速探头式气体质量流量计，采用天然气原气标定，插入DN300管道中，测量准确，稳定性好，是天然气贸易计量中性价比较高的测量解决方案。
钢铁厂：焦炉（高炉）煤气流量测量（含有煤焦油和水分等）评注：在该测量中，采用EPI单点式气体质量流量计。
由于采用该流量计，解决了以往采用其它形式流量计测量容易堵塞、测量失效的弊端，同时该气体质量流量计比较适合恶劣的工况条件，并能够采用现场仪表气反吹探头，维护工作非常容易。
