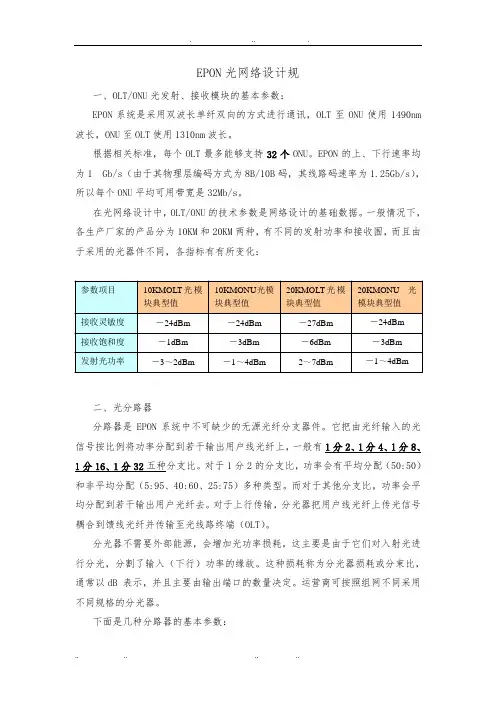

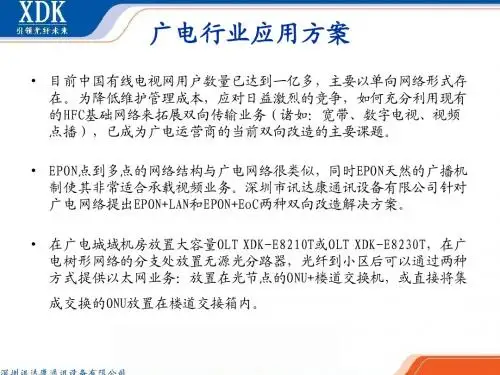

EPON光网络设计规一、OLT/ONU光发射、接收模块的基本参数：EPON系统是采用双波长单纤双向的方式进行通讯，OLT至ONU使用1490nm 波长，ONU至OLT使用1310nm波长。

根据相关标准，每个OLT最多能够支持32个ONU。

EPON的上、下行速率均为1 Gb/s（由于其物理层编码方式为8B/10B码，其线路码速率为1.25Gb/s），所以每个ONU平均可用带宽是32Mb/s。

在光网络设计中，OLT/ONU的技术参数是网络设计的基础数据。

一般情况下，各生产厂家的产品分为10KM和20KM两种，有不同的发射功率和接收围，而且由于采用的光器件不同，各指标有有所变化：二、光分路器分路器是EPON系统中不可缺少的无源光纤分支器件。

它把由光纤输入的光信号按比例将功率分配到若干输出用户线光纤上，一般有1分2、1分4、1分8、1分16、1分32五种分支比。

对于1分2的分支比，功率会有平均分配（50:50）和非平均分配（5:95、40:60、25:75）多种类型。

而对于其他分支比，功率会平均分配到若干输出用户光纤去。

对于上行传输，分光器把用户线光纤上传光信号耦合到馈线光纤并传输至光线路终端（OLT）。

分光器不需要外部能源，会增加光功率损耗，这主要是由于它们对入射光进行分光，分割了输入（下行）功率的缘故。

这种损耗称为分光器损耗或分束比，通常以dB 表示，并且主要由输出端口的数量决定。

运营商可按照组网不同采用不同规格的分光器。

下面是几种分路器的基本参数：三、光路的设计1、干线、支干线光缆设计OLT一般放置在分前端机房。

光缆的路由选择可以基本按照原有线电视网络设计的原则，光分路器的位置应在需要接入用户的中心位置，以便使用等分比的分路器。

由于EPON本身的技术特点，干线并不需要很多的光芯，干线的芯数与ONU 的数量是成若干倍的收敛。

如：同一路由上的A、B二个住宅区，每个区计划建设16个ONU，则，进每个小区的支干线光缆最少需要1芯，1分2分路器之前的光缆最少需要1芯。

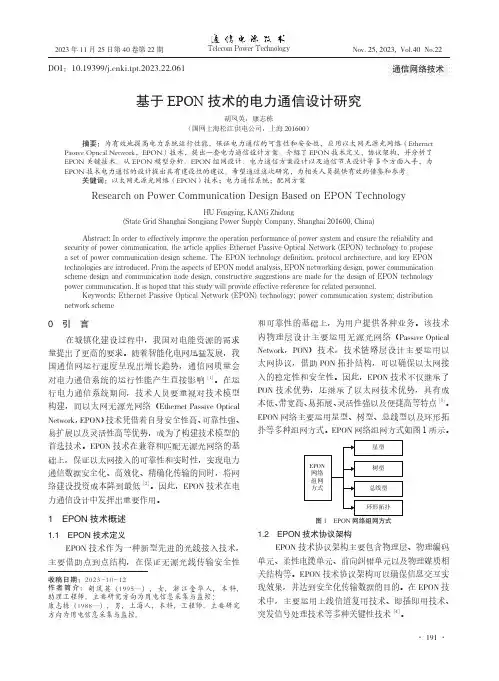

通信网络技术 2023年11月25日第40卷第22期193 Telecom Power TechnologyNov. 25, 2023, Vol.40 No.22胡凤英，等：基于EPON 技术的电力通信设计研究OLT_1变电所AOLT_2变电所B1∶2非等分1∶2非等分1∶2非等分1∶2非等分ONUONUONU1∶2非等分1∶2非等分图2　某用电管理所的电力通信系统组网方案2.3　电力通信方案设计为实现对电力通信方案的科学化、合理化设计，设计人员要在集中整合处理电力通信系统的基础上，将光网络单元中的多个以太网口和串口统一设置在变台区中。

文章以RS-485/RS-232接口为例，将该接口直接与数据采集终端设备连接。

设备参数表如表1所示。

将电力自动化系统划分为EPON 网管系统、交换机、服务器等部分。

在设计该系统期间，不仅要构建多个变电站外，还要借助光网络单元，不断提高终端信息交互能力。

表1　设备参数设备参数光线路终端光网络单元设备型号中兴ZXA 10中兴F 809接收灵敏度/dB ﹢6-29衰耗数值参数/dB＜46＜-202.4　通信节点设计在设计通信节点时，为提高组网设计质量和效率，需利用多个无源光网络接口。

此外，在分析和判定光线路终端发光功率等参数时，要结合不同设备锁设置好的参数，有效地判定和计算光线路终端所对应的发光功率，便于操作人员全面地了解和掌握光缆成端点所对应的损耗数值，从而科学调整和控制光线路终端最大光功率衰减值，提高通信节点整体设计质量。

３　结　论在统筹分析和综合管理EPON 技术的基础上，可以集中化处理配电终端项目、数据传输项目等多种项目，确保智能网络升级转型实现效果，提升信号传输准确性、安全性和可靠性，促使电力通信系统布网结构变得更加精简化。

为充分发挥和利用EPON 技术的应用优势，要根据配电网智能化通信相关标准和相关原理结构，将配电网与EPON 技术充分结合，从而精确化计算光功率损耗，提高系统技术分析的可行性。

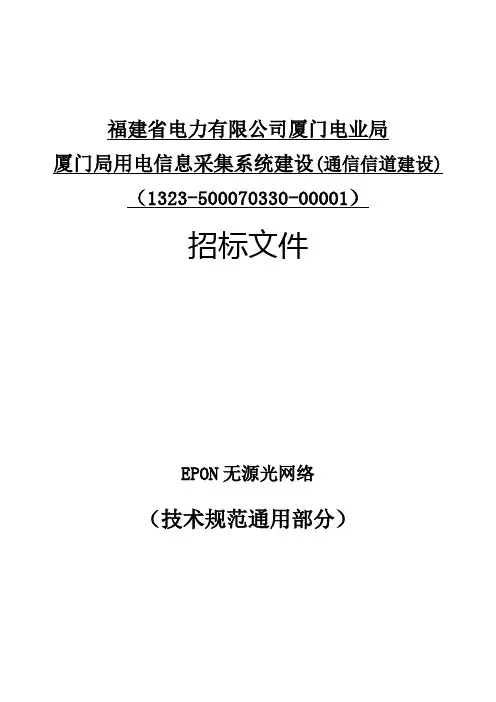

福建省电力有限公司厦门电业局厦门局用电信息采集系统建设(通信信道建设) （1323-500070330-00001）招标文件EPON无源光网络（技术规范通用部分）目录第一部分总体说明 (1)第一章应答须知 (1)1.1 对于应答响应要求 (1)1.2 对应答人的要求 (2)1.3 设备及软件 (3)1.4 培训 (3)1.5 技术特性 (3)第二章系统现状与建设目标 (4)2.1 系统现状 (4)2.2 建设目标与内容 (4)第三章供货与进度 (5)3.1 交货时间要求 (5)3.2 到货目的地要求 (5)3.3 进度安排 (5)3.4 应急供货方案 (5)第二部分需求说明 (6)第一章需求说明 (6)1.1 总体技术说明及要求 (6)1.2 设备的技术指标要求与原厂商响应 (7)第二章设备安装、验收与售后服务要求 (8)2.1 安装 (8)2.2 设备验收要求 (8)2.3 技术后援支持、质保与售后服务 (9)第三章培训 (11)3.1 培训总则 (11)3.2 培训内容与课程要求 (11)第一部分总体说明第一章应答须知国家电网公司以下简称“采购人”。

应答人必须认真阅读以下内容, 以免造成应答失败。

1.1 对于应答响应要求1)应答人必须满足谈判文件技术规范书的要求, 否则应答人的应答书将被拒绝并被认作没有回答。

2)应答人必须提供详细的技术应答书，并提供准确的陈述；对每个包的应答设备，应答人必须提供正式技术指标说明材料。

3)应答人需对产品技术发展路线、应答设备产品的技术架构、技术性能等做完整描述。

4)应答人的应答书必须清楚地指明和响应技术规范书中各章每一项要求的实际指标值，不能简单地回答“满足”或“符合”，在响应建议中必须列出具体数值，并说明相应的计算方法或依据，如果没有明确实际指标值或假报指标值的将会严重影响评审结果。

5)应答人提供的应答设备产品必须达到或超过本技术规范书所要求的技术指标，否则可能严重影响评审结果。

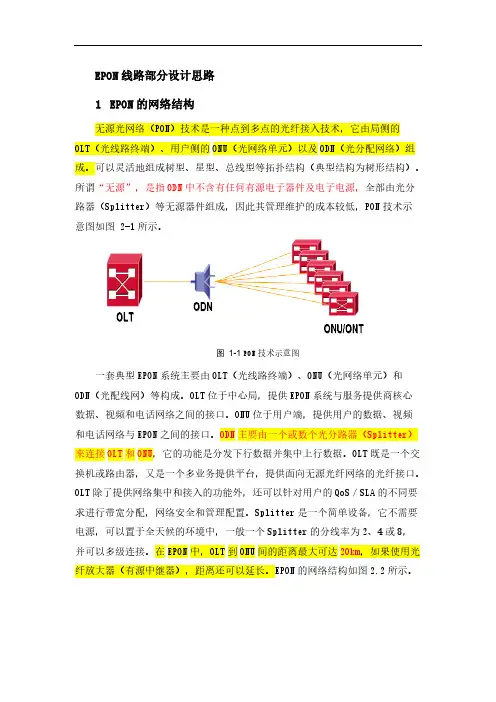

一、无源光网络的概念无源光网络（PON），是指在OLT(光线路终端)和ONU(光网络单元)之间的光分配网络(ODN)没有任何有源电子设备.PON（无源光网络）技术是一种点对多点的光纤传输和接入技术，下行采用广播方式、上行采用时分多址方式，可以灵活地组成树型、星型、总线型等拓朴结构，在光分支点不需要节点设备，只需要安装一个简单的光分支器即可，因此具有节省光缆资源、带宽资源共享、节省机房投资、设备安全性高、建网速度快、综合建网成本低等优点。

PON包括A TM-PON（APON，即基于A TM的无源光网络）和Ethernet-PON（EPON，即基于以太网的无源光网络）两种。

二、无源光网络的优势无源光网络（PON）是一种纯介质网络，避免了外部设备的电磁干扰和雷电影响，减少了线路和外部设备的故障率，提高了系统可靠性，同时节省了维护成本，是移动维护部门长期期待的技术。

无源光网络的优势具体体现在以下几方面：（1）无源光网络设备简单，安装维护费用低，投资相对也较小。

（2）无源光设备组网灵活，拓扑结构可支持树型、星型、总线型、混合型、冗余型等网络拓扑结构。

（3）安装方便，它有室内型和室外型。

其室外型可直接挂在墙上，或放置于"H"杆上，无须租用或建造机房。

而有源系统需进行光电、电光转换，设备制造费用高，要使用专门的场地和机房，远端供电问题不好解决，日常维护工作量大。

（4）无源光网络适用于点对多点通信，仅利用无源分光器实现光功率的分配。

（5）无源光网络是纯介质网络，彻底避免了电磁干扰和雷电影响，极适合在自然条件恶劣的地区使用。

（6）从技术发展角度看，无源光网络扩容比较简单，不涉及设备改造，只需设备软件升级，硬件设备一次购买，长期使用，为光纤入户奠定了基础，使用户投资得到保证。

三、基于A TM的无源光网络1．APON技术简介近年来，在接入网上使用A TM技术以提供视频广播、远程教育以及数据通信等多种业务的趋势越来越明显。

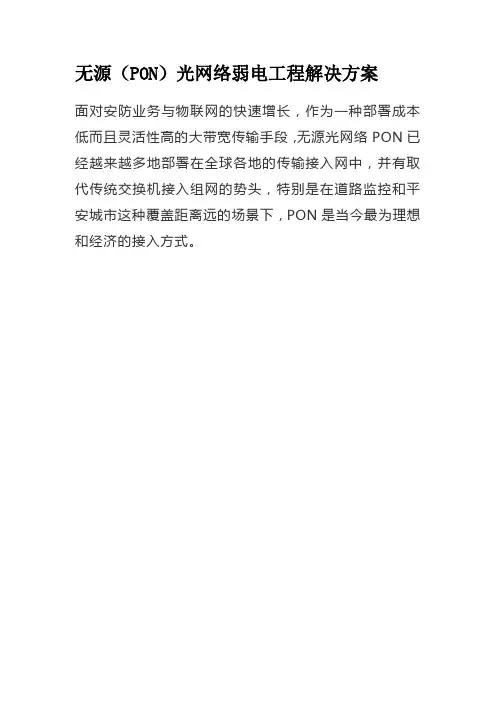

无源（PON）光网络弱电工程解决方案面对安防业务与物联网的快速增长，作为一种部署成本低而且灵活性高的大带宽传输手段，无源光网络PON已经越来越多地部署在全球各地的传输接入网中，并有取代传统交换机接入组网的势头，特别是在道路监控和平安城市这种覆盖距离远的场景下，PON是当今最为理想和经济的接入方式。

监控传输网络结构设计监控传输网络系统主要作用是接入各类监控资源，为中心管理平台的各项应用提供基础保障，能够更好的服务于各类用户。

网络结构如下图所示：网络拓扑示意图1) 核心层Ø 数据中心核心网核心层主要设备是核心交换机，作为整个网络的大脑，核心交换机的配置性能较高。

目前核心交换机一般都具备双电源、双引擎，故核心交换机一般不采用双核心交换机部署方式，但是对与核心交换机的背板带宽及处理能力要求较高。

2) 接入层Ø 前端视频资源接入前端网络采用独立的IP地址网段，完成对前端多只监控设备的互联。

前端视频资源通过IP传输网络接入监控中心或者数据机房进行汇聚。

前端网络接入目前采用两种常用方式，通常为点对点光纤接入的方式和点对多点的PON接入方式。

接入层需对NVR存储设备的网络接入提供支撑，确保NVR存储设备网络环境安全可靠。

Ø 用户接入对于用户端接入交换机部分，需要增加相应的用户接入交换机，提供用户上网服务。

监控中心部署接入交换机，通过万兆/千兆光纤链路接入到传输网络中。

保证监控中心解码器及客户端的正常适用使用对于网络设计中存在两级架构如下图所示，具体设计这里不做详细介绍。

二级网络结构设计图· 网络传输带宽要求考虑到网络传输过程及其它应用的开销，链路的可用带宽理论值为链路带宽的80%左右，为保障视频图像的高质量传输，带宽使用时建议采用轻载设计，轻载带宽上限控制在链路带宽的50%以内。

3) 核心层交换机到接入交换机的网络采用光模块来传输，带宽需达到千兆以上；4) 传输设备如光纤收发器到接入交换机之间的带宽建议达到百兆；5) 传输设备如光纤收发器之间的传输带宽建议达到百兆；· 组网方案视频监控项目采用万兆骨干环网，千兆汇聚接入的方式组建三级图像专用网络系统，通过分布式视频接入与存储的方式，建设数字视频监控点。

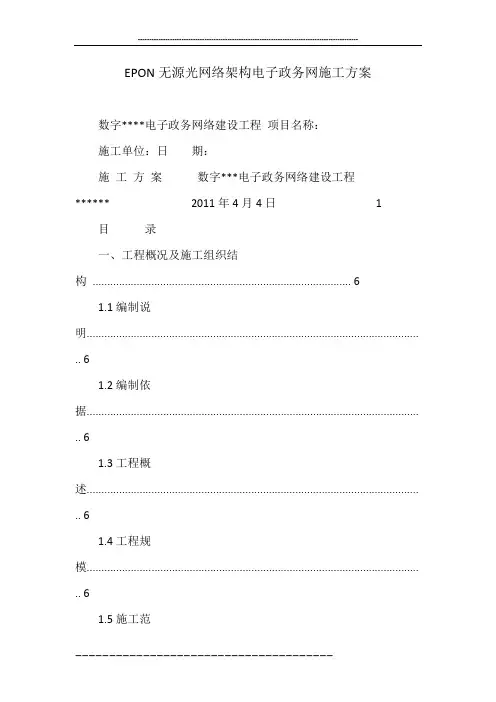

EPON无源光网络架构电子政务网施工方案数字****电子政务网络建设工程项目名称：施工单位：日期：施工方案数字***电子政务网络建设工程****** 2011年4月4日 1 目录一、工程概况及施工组织结构 (6)1.1编制说明................................................................................................................. .. 61.2编制依据................................................................................................................. .. 61.3工程概述................................................................................................................. .. 61.4工程规模................................................................................................................. .. 61.5施工范.. 71.6 施工组织结构 (8)1.6.1工程项目人员安排： (8)1.6.2工程部组织结构图： (9)1.7 工程施工时间及进度 (9)二、施工总体部署 (10)2.1 施工总体部署 (10)2.2 施工前准备工作 (10)2.3 进场准备工作 (10)三、施工准备................................................................................................................113.1施工依113.2制定施工组织方案和安全措施 (11)3.2.1组织措施： (11)3.2.2施工方案： (11)3.3熟悉和审查图纸 (12)3.4技术交底.................................................................................................................123.5施工预算.................................................................................................................13四、室外光缆布线系统施工规范 (13)4.1施工前的环境检查 (13)4.2施工前的器材检验 (13)4.3设备安装.................................................................................................................164.5产品技术规格概述 (17)4.6光缆的敷设规范 (17)4.6.1光纤跳线的安装拉力 (18)4.6.2光缆熔接 (18)4.6.3配线架安装 (19)24.6.4光缆最小曲率半径 (20)4.6.5光缆的张力和侧压力 (20)4.6.6 判断光缆的AB 端 (20)4.7光缆敷设规范 (20)4.7.1室内光纤的敷设 (20)4.7.2 室外光纤的敷设 (21)4.7.3管道光纤的敷设 (21)4.7.4直埋光缆的敷设 (23)4.7.5 架空光缆的敷设 (24)4.8光纤布线中的其他事项说明 (25)五、管道的施工规范 (26)5.1 PVC管、蜂窝管通信管道施工要求 (26)5.2回填土............................................................................................................... .. (27)5.3手孔及管道建筑要求 (27)5.4施工注意事项 (29)六、光缆通道施工、接续与通道测试规范 (30)6.1光纤传输通道施工 (30)6.1.1光缆施工 (30)6.1.2施工准备 (30)6.1.3光缆布线的要求 (31)6.2弱电井垂直敷设 (31)6.3光缆接续规范 (32)6.3.1光纤从光缆中拔出和处理 (32)6.3.2光纤剥离程序 (32)6.3.3光纤切割 (32)6.3.4光纤熔接过程 (32)6.3.5熔接后进行机械保护 (33)6.4光纤传输通道测试 (33)6.4.1光纤的连续性 (33)6.4.2光纤的率减 (33)6.4.3光纤的带宽 (33)七、光缆的运输要求 (34)7.1分屯运输的准备工作 (34)7.2分屯运输的方法和要求 (35)八、电子政务网络解决方案 (36)8.1EPON技术简介 (36)38.1.1采用EPON进行FTTx建设的优势 (36)8.1.2 EPON网络架构 (37)8.2项目组网方案 (38)8.2.1项目需求 (38)8.2.2组网方案 (38)8.2.3建设方案 (40)8.2.3.1 OLT设备安装 (40)8.2.3.2 分光拓扑 (40)8.2.3.3 小区楼内设备组网 (40)8.2.4综合网管方案 (41)8.2.4.1方案描述 (41)8.1.4.2方案特点 (43)8.3光通道损耗计算 (44)8.4带宽需求分析 (45)8.5 IP地址规划原则 (46)8.6 VLAN规划...............................................................................................................488.7****EPON解决方案介绍 (49)8.7.1整网解决方案 (49)8.7.2业务解决方案 (50)8.7.2.1 IPTV业务解决方案 (50)8.7.2.2 HSI业务解决方案 (51)8.7.3解决方案优势分析 (51)8.7.4系列化的EPON系统产品介绍 (53)8.7.4.1****EPON局端设备介绍 (53)8.7.4.2****EPON终端产品介绍 (56)8.7.4.3系列化ODN产品 (57)8.8 PON设备施工规范 (58)8.8.1总则 (59)8.8.2引用标准 (60)8.8.3术语和符号 (60)8.8.4环境与安全检查 (63)8.8.5设备、器材检验 (66)8.8.6设备安装工艺检查 (70)8.8.7ODN 安装检查 (74)8.8.8光（电）缆线路的敷设与成端 (76)8.8.9FTTx 工程测试 (95)8.8.10工程验收 (102)九．安全保证措施 (107)9.1安全管理 (107)9.2文明施工 (108)49.3服务承诺 (108)5****电子政务网光缆施工方案一、工程概况及施工组织结构1.1编制说明本施工方案系我公司对光缆敷设工程的构思和部署，用来指导工程施工，确保工程的优质高效的完成。

无源光网络EPON系统的设计摘要：以以太网技术基础的以太无源光网络(Ethemet Passive Optical Network)是未来实现宽带、多业务综合zheg接入的重要技术手段。

EPON系统典型的拓扑结构是点到多点，下行是点到多点的广播，而上行是多点到点的信道复用。

EPON系统采用局端机(OLT)一用户端机(OLT)两级结构，中间由无源光分配网络完成下行光功率分配和上行光耦合。

EPON系统OLT位于系统的中心交换局侧，是整个系统的管理控制中心与交换引擎，对上要完成连接骨干城域网以及加载语音、数据、视频等各种业务，对下要实现多点控制协议，完成EPON系统的配置、控制与管理以及数据交换功能。

局端机通过基于802．3ah 的标准接口连接OLT与ONU。

它综合了无源光网络(PON)技术和以太网技术二者的优点，以其高带宽、低成本、易使用、易升级、低维护费用的优良特性成为接入网的最佳选择。

为了缩短开发周期，我们选用了一种已经投入生产的EPON系统MAC芯片来组建系统。

该芯片符合802．3ah标准并且提供了多种接口，使得开发出的系统能很好的解决目前接入网的需求。

本文在讨论了EPON的相关背景知识的基础上，提出了EPON系统总体方案设计，提出EPON系统中软硬件的功能定位，设计出了OLT、ONU的功能框图，详细描述了EPON系统设备的硬件设计方法以及实现，并给出了OLT、ONU 的原理图设计和PCB 设计，着重介绍了嵌入式子系统中AT91RM9200以及相关外围电路的原理以及设计方法，同时还着重描述了EPON系统MAC芯片的结构原理以及在本系统中的设计应用，还提出了一种可以实现多种控制管理功能的ONU设备的方案。

最后，给出了OLT和ONU的PCB设计与实现。

关键词：以太无源光网络(EPON) 光线路终端(OLT) 光网络单元(ONU) 光配线网(ODN)PON EPON SYSTEM DESIGNAbstract：Based on the Ethernet technology,Ethemet Passive Optical Network(EPON)is the very important technical instrument that carries out the board band and all kinds of services in the future．The EPON network includes optical line terminal(OLT)and optical network unit(ONu)．Onuses share the Optical Distribution Network(ODN) trunk fiber back to the Central Office．The OLT resides in the CO(POP or local exchange)．The OLT system would typically be an Ethernet switch and Media Converter platform．And the OLT system would perform PON system configuration、control and network management．The network interface of the OLT is typically connected to the IP network and backbone of the network operator．Through this interface，multiple services are provided to the access network．An EPON interface，based on 802．3ah，will connect the OLT to the subscribers．It has the good characteristics such as broader band，lower cost，easier used and upgraded，lower maintenance charge，and according to this，it will be the best choice of the access network．For the sake of shorten R&Dcycle，we chose a kind of EPON system MAC chip to build the system．This chip is accord with the standard of 802．3ah，and provide different interface．The system can resolve the requirement of the acCeSS network．In the dissertation，after the background of EPON system is discussed，an EPON system structure design is mentioned．And then the function logic of the OLT and the ONU are discussed，the hardware design and implementation of the EPON system are described，the schematic design and the PCB design of OLT and ONU are also submit．In this chapter,we focus on the theory of the AT91RM9200 and its peripheral circuit which constituted the Sub Embedded CPU System．Then the structure theor y of EPON system’S MAC chip and the Application design with it are depicted．And a kind of ONU equipment which can implement several control management function is also introduced．In the end，the PCB design and implementation of OLT and ONU are submit．Keywords：Ethemet Passive Optical Network(EPOrO，Optical Line Termination (OLT)，Optical Network Unit(ONU)，Dynamic Bandwidth Allocation(DBA)图形列表图1-1接入网的定义........ (1)图2-1EPON系统结构图 (7)图2-2 EPON系统软件总体结构图 (10)图2-3 EPON网元管理系统结构图 (12)图3-1 OLT系统硬件框图 (16)图3-2 HOST子系统基本模块示意图 (17)图3-3 AT91RM9200内部结构图.． (18)图3-4内存接口的数据总线拓扑 (20)图3-5内存接口的地址总线拓扑 (21)图3-6内存接口的读控制逻辑 (21)图3-7内存接口写控制逻辑 (21)图3-8内存接口的片选.................................................................................................................21. 图3-9中断路径. (22)图3-10复位路径 (23)图3-11 Host接口电路图 (27)图3-12中断执行算法流程图 (29)图4-1 ONU硬件框图....................................................................................................................34. 图4-2基于EPON的组网方案结构图.. (36)图4-3新的EPON解决方案结构图 (37)图4-4用户端设备结构框图....．． (37)图5-1 HOST子系统PCB图 (40)图5-2 OLT子系统PCB图 (41)图5-3 ONU设备PCB图 (41)图5-4 OLT实物图 (42)图5-5 ONU实物图........................................................................................................................42.缩略字表ADSL Asynchronous Digital Subscriber Line 不对称数字用户线APON ATM Passive Optical Network ATM 无源光网络ATM Synchronous Transfer Mode 异步传递模式CATV Community Antenna Television 共天线电视CDMA Code Division Multiple Access 码分多址CM Cable ModeI 电缆调制解调器DBA Dynamic Bandwidth Allocation 动态带宽分配DSL Digital Subscriber Line 数字用户线EFM Ethemet jn the First Mile 以太网的第一英里EPON Ethemet Passive Optical Networks 以太网无源光网络FTTH FiberT0111eHome 光纤到家FSAN Full Service Access Network 全业务接入网GMII Gigabit Media Independent Interface 吉比特媒质无关接口GPON Gigabit Passive Optical Network 吉比特无源光网络HFC Hybrid Fiber Coax 混合光纤同轴电缆网IEEE Institution of Electrical and Electronics 电气与电子工程师学IP Interrier Protocol 网络协议IPTV TV over Intemet Protoc01 基于网络协议的电视ITU International Telecommunication Union 国际电信联盟MPCP Multi—Point Control Protocol 多点控制协议OAM Operation，Administration and 操作管理维护ODN Optical Distribution Network 光配线网OLT Optical Line Termination 光线路终端ONU Optical Network Unit 光网络单元PON Passive Optical Network 无源光网络QOS Quality Of Service 服务质量SNMP Simple Network Management Protocol 简单网络管理协议WDM Wavelem ．gth Division Multiplexing 波分复用目录无源光网络EPON系统的设计 (1)引言 (1)第一章绪论 (1)1．1宽带接入网的现状与发展趋势 (1)1．1．1接入网的定义 (1)1．1．2几种主流的宽带接入技术 (1)1．2以太网的发展情况 (3)1．3基于以太网的无源光接入网 (4)1．4国内外发展现状 (4)第二章EPON系统总体方案设计 (6)2．1 EPON系统的总体结构 (6)2．1．1 EPON系统的定义 (6)2．1．2 EPON系统的结构和工作原理 (7)2．1．3 EPON的特点及优势 (8)2．2 EPON系统硬件设计方案 (9)2．3 EPON系统软件设计方案 (9)2．3．1嵌入式操作系统 (11)2．3．2网络管理系统 (11)2．3．3动态带宽分配算法(DBA) (12)2．4系统性能指标要求及设计目标 (13)2．5本章小结 (14)第三章EPON系统局端OLT设备的硬件设计 (14)3．1 OLT硬件电路的基本工作原理 (15)3．2 HOST子系统的设计 (16)3．2．1硬件模块划分 (17)3．2．2 AT91RM9200介绍 (17)3．2．3 AT91RM9200的内存接口 (19)3．2．4 AT91RM9200的控制接口 (22)3．3 0LT子系统的设计 (23)3．3．1 PAS5001简介 (23)3．3．2 OLT光突发发射／接收模块 (25)3．4接口部分 (26)3．5 OLT电源模块的设计 (33)3．6本章小结 (33)第四章EPON系统用户端ONU设备的硬件设计 (33)4．1用户端ONU设备的设计 (33)4．1．1 ONU电路的基本工作原理 (34)4．1．2 PAS620l简介 (35)4．1．3 0NU硬件电路的设计 (35)4．2 EPON系统一种ONU设备的设计方案 (36)4．2．1系统结构 (37)4．2．2用户端设备 (38)4．3小结 (39)第五章PCB的设计与实现 (39)5．1电磁兼容性设计以及PCB设计 (39)5．2 PCB实现 (40)5．3小结 (43)结束语 (44)参考文献 (45)附录 (46)致谢 (58)引言长期以来，接入网一直是电信网领域中耗资最大、技术变化最慢、成本最敏感、法规影响最大和运行环境最恶劣的老大难领域。

EPON_以太网无源光网络接入技术浅析1.引言1.1接入网现状目前接入网现有的解决方案和用户的需求之间存在着巨大差异。

在用户侧的本地网络已经普遍拥有了支持10M和100M速率的能力，在城域网侧已经可以支持千兆和万兆的速率，在用户侧和城域网侧之间数据的传送却大部分为2M带宽甚至只有更低的接入速率。

接入网仍是大容量局域网和骨干网之间的瓶颈。

宽带接入网技术通信业界多年来一直认为，PON（Passive Optical Network无源光网络）是接入网未来的方向。

它在解決宽带接入问题上普遍被认可，无论设备和运行、护维、网管方面，它的成本相对便宜，提供的带宽足以应付未来的各种宽带业务需求。

PON自从在20世纪80年代被采用至今，已历经了几个发展阶段。

电信运营商和设备制造商开发了多种协议和技术以便使PON解决方案能更好的满足接入网市场需求。

PON(无源光网络)是指ODN(光配线网)中不含有任何电子器件及有源设备,DN全部由光分路器(Splitter)等无源器件组成,不需要贵重的有源电子设备。

PON网络的突出优点是消除了户外的有源设备,所有的信号处理功能均在交换机和用户宅内设备完成。

而且这种接入方式的前期投资小,大部分资金要推迟到用户真正接入时才投入。

它的传输距离比有源光纤接入系统的短,覆盖的范围较小,但它造价低,无须另设机房,维护容易。

因此这种结构可以经济地为居家用户服务。

PON的复杂性在于信号处理技术。

在下行方向上,交换机发出的信号是广播式发给所有的用户,在上行方向上,各ONU采用时分多路访问TDMA (Time Division Mutiple Access)协议完成共享传输通道信息访问。

目前PON技术主要有APON、EPON和GPON等几种,其主要差异在于采用了不同的二层技术。

APON是由ITU/FSAN定义的，以ATM协议为载体，下行以155.52Mb/s或622.08Mb/s的速率发送连续的ATM信元，同时将物理层OAM信元插入数据流中。

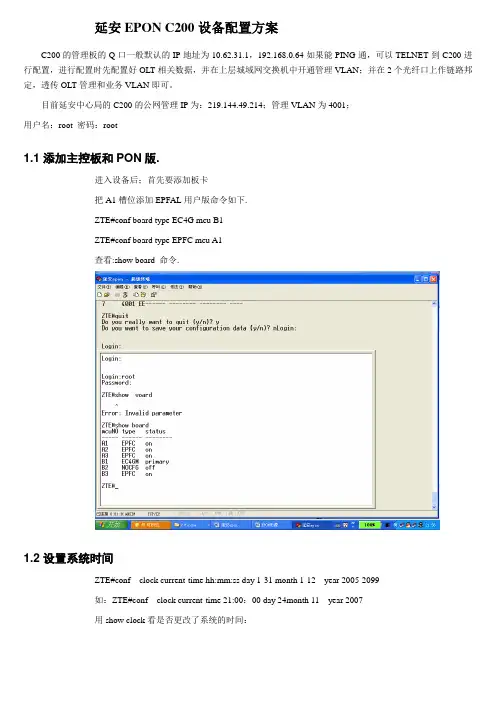

延安EPON C200设备配置方案C200的管理板的Q口一般默认的IP地址为10.62.31.1，192.168.0.64如果能PING通，可以TELNET到C200进行配置，进行配置时先配置好OLT相关数据，并在上层城域网交换机中开通管理VLAN；并在2个光纤口上作链路邦定，透传OLT管理和业务VLAN即可。
