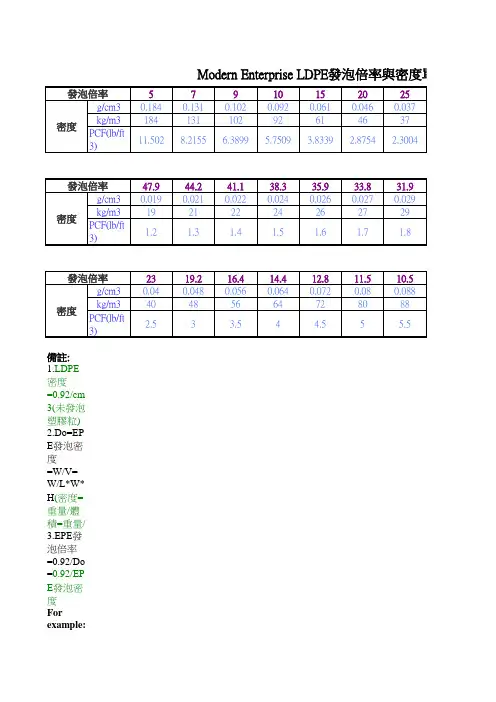

LDPE发泡倍率与密度单位对照表

半結晶性塑膠
簡 稱 Ionomer Lcp PAEK PBT PEK PEEK PET POM PP PPS CA CAB CAP EVA 全 名 Ionomer Liquid Crystal Polymer Polyaryletherketone Polybutylene-Terephthalate Polyetherketone Polyether-Ether-Ketone Polyether-Terephthalate Polyoxymethylene(Acatal) Polypropylene Polyphenylene-Sulfide Cellulose Acetate Cellulose Acetate Butyrate Cellulose Acetate Propionate Ethylene-Vinyl-Acetate 密 度(g/cm) 縮水率(%) 熔融溫度(deg.c) 模具溫度(deg.c) 射出壓力(Mpa) 射 出 速 度 0.94~0.95 210~260 5~50 70~110 慢,中等 1.5~1.7 0.2~0.8 400~430 240~280 80~120 中等 1.3~1.5 0.1~0.6 370~400 160~200 160~200 慢 1.3~1.6 1.5~2 240~270 50~100 80~120 中等,快 1.3~1.5 0.1~0.6 370~400 160~220 160~200 慢 1.3~1.4 0.1~1.4 370~400 160~220 160~200 快 1.4~1.7 0.2~2 260~300 7~80 70~160 慢,平 1.4~1.6 0.8~2 180~230 80~100 100~170 中等,快 0.9~0.92 1~2.5 230~275 15~65 100~130 快 1.3~1.9 0.1~0.5 300~360 40~150 50~140 慢 0.3~0.7 180~230 50~80 69~180 1.3 各種 0.3~0.7 180~230 50~80 69~180 1.2 各種 0.3~0.7 180~230 50~80 69~180 1.2 各種 200~210 20~60 0.94 最大T/t比率 乾燥時間/溫度 半結晶 液態結晶 170~200 半結晶 160~200 半結晶 170~200 半結晶 30%結晶 200 80~200 結晶/非結晶 100~200 80%結晶 100~200 半結晶 200~300 65%結晶 150

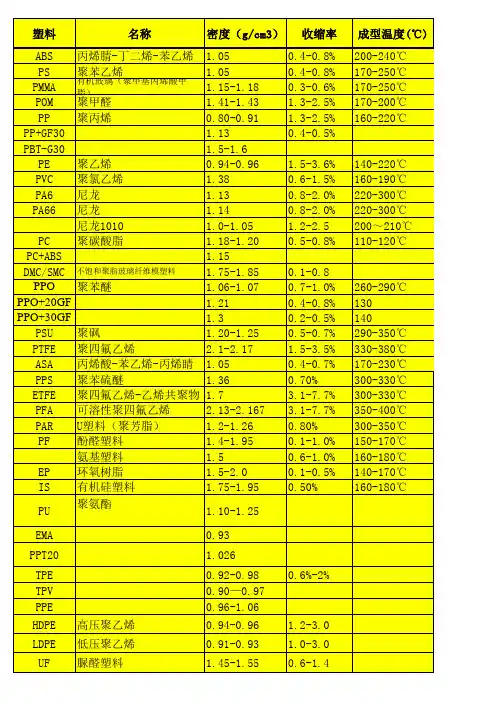

簡稱英文學名中文學名比重g/cm3工PA-6尼龍單6Polyamide-6聚先胺-6 1.13程PA6+15%GF 1.27塑PA-66尼龍件6polyamide-66聚先胺-66 1.13料PA66+30%GF Polyamide-66＋30%Glass Fiber聚先胺-66+30%玻纖1.39PA66+40%GF 聚先胺-66+40%玻纖1.46PA46+40%GF 聚先胺-46+40%玻纖1.27POM賽鋼Polyacetel聚甲醛 1.42 PC Polycarbonate聚碳酸酯 1.2PET poly(EthyleneTerephthalate)聚封苯二甲酸乙二醇酯1.33PET+30%GF PET+30%Glass Fiber同上+30%玻纖 1.67PETG CHDM ModifiedCopolyester改性聚酯 1.27PCTG CHDM ModifiedCopolyester改性聚酯 1.23PBT Poly(ButyleneTerephthalate)聚封苯二甲酸丁二醇酯1.4PBT+30%GF PBT+30%Glass Fiber同上+30%玻纖 1.61PCT+30%GF Poly cyclohexylenedimeth yleneTerephthalate改性聚酯 1.45CA酸性膠Cellulose Acetate醋酸纖維素 1.26CAP Cellulose acetatePropionate丙酸纖維素 1.2CAB Cellulose AcetateButyrate丁酸纖維素 1.19耐高溫PPHigh HeatPolypropylene耐高溫聚丙烯 1.12防火PP Flame RetardedPolypropylene防火聚丙烯0.95PPS+40%GF Polyphenyiene Sulfide 聚苯硫酸+40%玻纖1.67PPO Polyphenyiene Oxide聚苯酸 1.07 PSU Polysulfone聚 1.24 PES polyether Sulfone聚酸 1.37 LCP Liquid Crystal Polymer液晶聚合物 1.7SBS彈性膠Styrene-butadiene-styrene block copolymer苯乙烯嵌段共聚物0.96-1.10SEBS彈性膠styrene-cthylene-butadiene-styrene blockcopolymer氬化苯乙烯嵌段共聚物0.87-0.91TPU ThermoplasticPolyurethane熱塑性聚氨酯 1.24TPV ThermoplasticVulcanizate完全硫化聚烯輕彈性膠0.97COP Polyester Elastomer聚酯彈性膠 1.2通GPPS硬膠General PurposePolystyrene通用聚苯乙烯 1.16用HIPS不碎膠High ImpacctPolystyrene高行聚苯乙烯 1.08塑ABS Acrylonitrite ButadieneStyrene丙烯一丁二烯一苯乙烯1.05料AS（SAN）Acrylonitrile Styrene 丙烯一丁二烯一苯乙烯1.07BS（K膠）Butadiene Styrene 1.01LDPE軟膠Low DensityPolyethylene低密度聚乙烯0.92HDPE High DensityPolycthylene高密度聚乙烯0.96EVA Ethylene Vinyl Acclate乙烯-醋酸乙烯酯0.95PVC硬 1.38-1.41PP Polypropylene聚丙烯0.91PMMA 1.18簡稱英文學名中文學名比重g/cm3工PA46polyamide-46聚先胺-46 1.35程玻纤 1.96塑碳纤 1.57料橡胶管0.95碳钢7.8565Mn弹簧钢7.81Al6061铝合金 2.7SUS303不锈钢7.86常用金属Cu铜8.89H65铜合金8.45模塑收縮率%熱變形低壓℃料 ℃ * hrs料筒溫度℃模溫℃0.7-1.018080*4250-27040-601.320080*4280-30040-600.325070*4240-27080-902.1172100*2205-22580-1000.5137130*4271-29371-930.467154*6277-29315-300.2239135*4265-30595-1500.2-0.57070*5250-27015-400.2-0.57475*5275-29515-401.5-2.2152130*3225-24540-800.4-0.9221130*3225-25040-1000.1-0.4276120*4295-370105-1350.58170*4160-23040-600.583-8870*2215-24040-750.577-8770*2230-25040-850.9-1.113480*2180-22060-80111085*2180-22030-500.25260140*3300-340120-1500.5-0.8126110*3270-3100.5179130*4330-360120-1600.68208150*2340-380120-1600.02290140*5385-40035-2001.5N.A50*3145-16025-301.6N.A50*3180-20035-651.2N.A100*3190-22021-491.5-2.5N.A75*2180-190#### 1.490110*2220-250450.3-0.670-8070*2200-25040-600.570-8570*2210-27020-500.680-9580*3210-26050-800.685-9580*3220-27040-800.570-8070*2190-23030-50335-5065*1220-26020-40340-7565*1190-28030-702N.A65*1140-20020-401.5N.A60*1170-19020-40260-10060*1210-28020-500.695-10375*2220-24060-80模塑收縮率%熱變形低壓℃料 ℃ * hrs料筒溫度℃模溫℃。

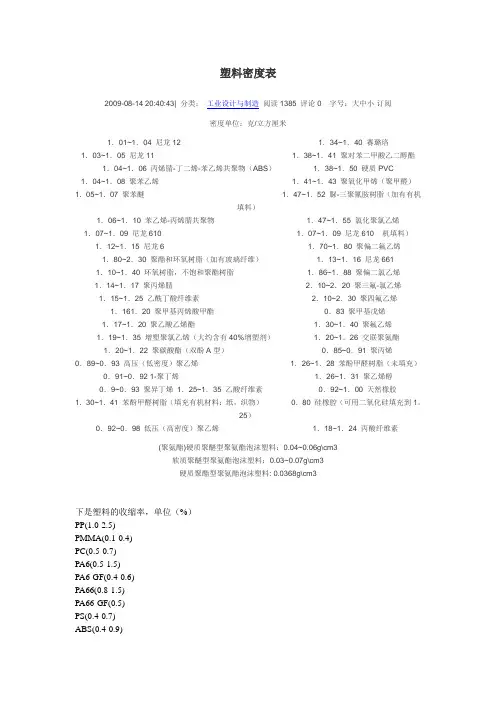

塑料密度表2009-08-14 20:40:43| 分类：工业设计与制造阅读1385 评论0 字号：大中小订阅密度单位：克/立方厘米1．01~1．04 尼龙12 1．34~1．40 赛璐珞1．03~1．05 尼龙11 1．38~1．41 聚对苯二甲酸乙二醇酯1．04~1．06 丙烯腈-丁二烯-苯乙烯共聚物（ABS） 1．38~1．50 硬质PVC1．04~1．08 聚苯乙烯1．41~1．43 聚氧化甲烯（聚甲醛）1．05~1．07 聚苯醚 1．47~1．52 脲-三聚氰胺树脂（加有有机填料）1．06~1．10 苯乙烯-丙烯腈共聚物 1．47~1．55 氯化聚氯乙烯1．07~1．09 尼龙610 1．07~1．09 尼龙610 机填料）1．12~1．15 尼龙6 1．70~1．80 聚偏二氟乙烯1．80~2．30 聚酯和环氧树脂（加有玻璃纤维）1．13~1．16 尼龙6611．10~1．40 环氧树脂，不饱和聚酯树脂 1．86~1．88 聚偏二氯乙烯1．14~1．17 聚丙烯腈2．10~2．20 聚三氟-氯乙烯1．15~1．25 乙酰丁酸纤维素2．10~2．30 聚四氟乙烯1．161．20 聚甲基丙烯酸甲酯0．83 聚甲基戊烯1．17~1．20 聚乙酸乙烯酯 1．30~1．40 聚氟乙烯1．19~1．35 增塑聚氯乙烯（大约含有40%增塑剂） 1．20~1．26 交联聚氨酯1．20~1．22 聚碳酸酯（双酚A型） 0．85~0．91 聚丙烯0．89~0．93 高压（低密度）聚乙烯 1．26~1．28 苯酚甲醛树脂（未填充）0．91~0．92 1-聚丁烯 1．26~1．31 聚乙烯醇0．9~0．93 聚异丁烯1．25~1．35 乙酸纤维素0．92~1．00 天然橡胶1．30~1．41 苯酚甲醛树脂（填充有机材料：纸，织物） 0．80 硅橡腔（可用二氧化硅填充到1。

25）0．92~0．98 低压（高密度）聚乙烯1．18~1．24 丙酸纤维素(聚氨酯)硬质聚醚型聚氨酯泡沫塑料：0.04~0.06g\cm3软质聚醚型聚氨酯泡沫塑料：0.03~0.07g\cm3硬质聚酯型聚氨酯泡沫塑料: 0.0368g\cm3下是塑料的收缩率，单位（%）PP(1.0-2.5)PMMA(0.1-0.4)PC(0.5-0.7)PA6(0.5-1.5)PA6-GF(0.4-0.6)PA66(0.8-1.5)PA66-GF(0.5)PS(0.4-0.7)ABS(0.4-0.9)ABS-GF(0.1-0.2)POM(2-2.5)PBT(1.5-2.0)PET(2-2.5)以上就是常用塑料的收缩比，是有范围的，一般厂家没有指定，就取中间值！我是专业做这个的，打字好累！呵呵，有什么不明白的就问！以下是网上的参考资料！PE、PP、ABS、PVC、PS塑料是一种常用的化工原料，是由某一种或几种单体在一定反应条件下聚合而成的高分子有机材料，由于其质轻、价廉、优性能的特点，在国民经济中占据了重要的组成部分。

低密度聚乙烯（LDPE）通常是以乙烯为单体，在98. 0～294MPa的高压下，用氧或有机过氧化物为引发剂，经聚合所得的聚合物，密度为0. 910～0. 9259／cm3.中密度聚乙烯（MDPE）密度为0．926～0．9409／cm3 ；甚低密度聚乙烯（VLDPE）密度在0．910g/cm3 以下。

低密度聚乙烯分子链上有长短支链。

结晶度较低，分子量一般5～50万，它是一种乳白色呈半透明的蜡状固体树脂，无毒。

软化点较低，超过软化点即熔融，其热熔接性、成型加工性能很好，柔软性良好，抗冲击韧性、耐低温性很好，可在-60℃～-80℃下工作，电绝缘性优秀（尤其是高频绝缘性），LDPE的机械强度较差，耐热性不高，抗环境应力开裂性、粘附性、粘合性、印刷性差，需经表面处理，如化学侵蚀、电晕等处理后方可改进其粘合性、印刷性。

吸水性很低，几乎不吸水，化学稳定性优秀，如对酸、碱、盐、有机溶剂都较稳定。

对CO2、有机性臭气渗透性大，但对水蒸汽、空气的渗透性差。

易燃烧，燃烧时有似石蜡昧；在日光和热作用下容易老化降解而变色，由白转黄转褐色，最终呈黑色，且性能下降或龟裂，若加入一定量的抗氧剂、紫外线吸收剂等可改善性能、在化学交联剂或高能辐照下交联，可提高软化点、耐温性、刚度、耐溶剂性等。

低密度聚乙烯（LDPE）适合热塑性成型加工的各种成型工艺．成型加工性好，如注塑、挤塑、吹塑、旋转成型、涂覆、发泡工艺、热成型、热风焊、热焊接等。

LDPE主要用途是作薄膜产品，如农业用薄膜、地面覆盖薄膜、农膜、蔬菜大棚膜等；包装用膜如糖果、蔬菜、冷冻食品等包装；液体包装用吹塑薄膜（牛奶、酱油、果汁。

豆腐、豆奶）；重包装袋，收缩包装薄膜，弹性薄膜，内衬薄膜；建筑用薄膜，一般工业包装薄膜和食品袋等。

LDPE还用于注塑制品，如小型容器、盖子、日用制品、塑料花、注塑一拉伸一吹塑容器。

医疗器具，药品和食品包装材料、挤塑的管材、板材，电线电缆包覆，异型材、热成型等制品；吹塑中空成型制品，如食品容器有奶制品和果酱类，药物、化妆品、化工产品容器、槽罐等。
