住宅小区地下室变配电房通风设计

地下室通风系统设计地下室作为建筑物中较为隐蔽的空间，通风系统的设计尤为重要。

一个合理有效的通风系统设计不仅可以确保地下室内空气清新，避免潮湿和霉菌滋生，还能提高地下室的舒适度和使用效率。

本文将针对地下室通风系统的设计要点进行详细论述，以期为相关设计工作者提供参考。

首先，地下室通风系统的设计应考虑空气流通的效率和方向。

合理设置通风口和排风口，确保新鲜空气的流入和污浊空气的排出。

通风口宜设置在地下室的上部，以利于热空气上升而冷空气下沉，形成循环流通。

排风口则宜设置在地下室的较低处，便于排出废气和潮湿空气。

通过科学的通风口和排风口的设置，能够有效地实现地下室内空气的对流，避免空气污染和异味滞留。

其次，地下室通风系统的设计还应结合地下室的布局和功能进行定制。

对于功能性较强的地下室，如地下车库、地下商场等，通风系统的设计需考虑到大量车辆尾气或商业活动带来的废气排放和人员密集所带来的二氧化碳排放。

此时，通风系统宜采用机械通风方式，配合高效过滤装置，确保空气的清洁和新鲜。

而对于仅作为生活储物等功能的地下室，通风系统设计可采用自然通风方式，通过合理设置通风口和排风口，实现空气的自然对流。

此外，在地下室通风系统的设计中，还需考虑到地下室防水工程的关联。

地下室作为建筑物的底部，易受地下水或雨水的影响，因此通风系统的设计需兼顾通风和防水的关系。

通风口和排风口宜采用密封设计，避免雨水渗入地下室，造成通风系统的损坏和地下室的潮湿。

同时，在通风系统的设置上，需避免设置在地下水位较高或易积水的位置，以免影响通风系统的正常运行。

综上所述，地下室通风系统的设计在保障空气质量、避免潮湿霉菌等问题的同时，还需兼顾通风效率、防水措施和地下室布局等因素。

只有综合考虑各方面因素，科学合理地设计地下室通风系统，才能确保地下室内环境的舒适和人员的健康。

希望本文的内容能够为相关设计工作者提供一定的帮助和启示。

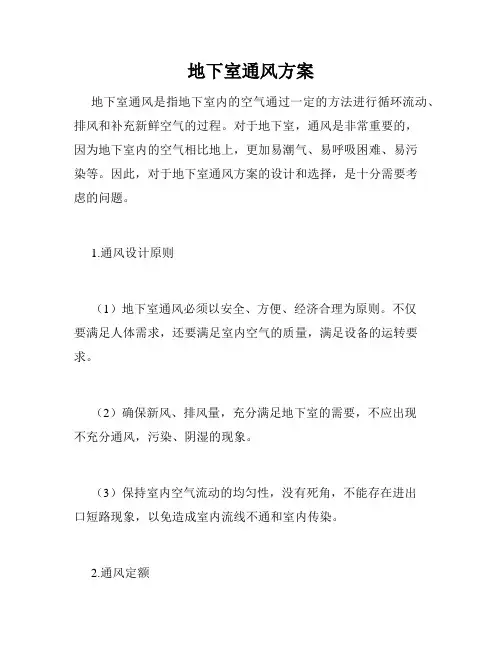

地下室通风方案地下室通风是指地下室内的空气通过一定的方法进行循环流动、排风和补充新鲜空气的过程。

对于地下室，通风是非常重要的，因为地下室内的空气相比地上，更加易潮气、易呼吸困难、易污染等。

因此，对于地下室通风方案的设计和选择，是十分需要考虑的问题。

1.通风设计原则（1）地下室通风必须以安全、方便、经济合理为原则。

不仅要满足人体需求，还要满足室内空气的质量，满足设备的运转要求。

（2）确保新风、排风量，充分满足地下室的需要，不应出现不充分通风，污染、阴湿的现象。

（3）保持室内空气流动的均匀性，没有死角，不能存在进出口短路现象，以免造成室内流线不通和室内传染。

2.通风定额根据室内实际需要，可以通过空气变换次数和换气率两种方式进行计算。

（1）空气变换次数：表示室内所有空气在一定时间内更换的次数。

按照不同空气质量和室内设备等条件，可以计算出不同的空气变换次数。

通常要求一般室内空气变换次数为每小时2-3次，办公室为每小时4-5次，厨房为每小时6-10次。

（2）换气率：表示单位时间内流入或流出室内新鲜空气的量和单位时间内产生污染物的量之间的比值。

通常以百分比的形式表示。

一般情况下，建筑物的换气率要在20%以上。

3.通风的方式及设备（1）自然通风：基本要求是防雷、隔音、防蚊、防盗，通常是通过开窗通风或者其他的自然通风设备实现的。

自然通风简单、操作方便，同时可以大大节约能源。

（2）机械通风：采用机械通风方式进行通风，可以通过排风机、送风机等设备实现。

机械通风的好处是可以充分利用高峰和低谷电价的优势，把玻尔兹曼因子体现出来，减少系统能耗，在室内环境控制上更有优势。

（3）混合式通风：兼具以上两种方式的优点，将自然通风和机械通风进行综合，以实现更好的通风效果。

4.总结地下室通风方案设计非常重要，不仅能影响室内环境，还会影响到人体健康。

正确选择通风方式及设备，进行恰当的通风定额，是地下室通风方案设计的关键。

最终要确保空气质量、设备运转顺畅、通风合理经济并且方便，为人们提供一个舒适、安全的生活和工作环境。

变配电室通风计算变配电房通风是为了确保变配电设备的正常运行和操作人员的安全，通过通风可以有效地降低变配电房内的温度和湿度，排除室内的有害气体和污染物，提供一个舒适、安全的工作环境。

变配电房通风的计算主要包括通风量和风速的计算。

首先需要确定变配电房的有效体积，该体积一般为变配电房的实际容积减去设备占据的体积，此为变配电房的实际使用体积。

接下来，根据变配电房的实际使用情况、环境温度和湿度等因素，确定变配电房的设计通风量。

变配电房通风量的计算可以采用热平衡计算方法。

首先，确定变配电房内热量的产生和散发，包括设备的功耗、照明灯具的热量、人员的新陈代谢热量等。

然后，根据变配电房室内外的温度差和热传导的传热系数，计算出传导热量。

最后，根据设计要求的室内温度和湿度，计算出变配电房的设计通风量。

通风量的计算可以采用以下公式：Q=V×n其中，Q为通风量，单位为立方米/小时；V为变配电房的有效体积，单位为立方米；n为换气次数，一般取5-15次/小时，根据变配电房的使用情况和设计要求进行确定。

变配电房的风速计算主要考虑风通道的设计，确保通风风速不低于0.2m/s，以保证空气流通和换气效果。

风速的计算可以采用以下公式：v=Q/A其中，v为风速，单位为米/秒；Q为通风量，单位为立方米/小时；A 为通风口的有效面积，单位为平方米。

在进行变配电房通风计算时，还需要考虑通风设备的选择和布置。

一般来说，变配电房通风设备可以选择风机、排风扇等，根据变配电房的具体情况和所需通风量进行选择。

通风设备的布置应保证通风风道畅通，避免出现死角和堵塞。

总之，变配电房通风计算是确保变配电设备安全运行和操作人员健康的重要环节。

通过正确的计算方法和设备选择，可以提供一个舒适、安全的变配电房工作环境。

一、参考依据GB 50019-2015工业建筑供暖通风与空气调节设计规范GB 50736-2012民用建筑供暖通风与空气调节设计规范DL/T 5035-2016发电厂供暖通风与空气调节设计规范17D201-4 20/0.4kV及以下油浸变压器室布置及变配电所常用设备构件安装全国民用建筑工程设计技术措施-暖通空调-动力二、设计原则1、变配电室的排风温度宜≤40℃，进风和排风温差不超过15℃设计。

2、气体灭火后排风系统排风量可按换气次数法计算，换气次数≥5次。

3、应按系统计算总风量并附加风管和设备的漏风量；送、排风系统可附加5％～10％，排烟系统可附加10％～20％。

4、采用定转速通风机时，通风机的压力应在计算系统压力损失上进行附加；常规送排风系统可附加10％～15％，排烟系统可附加10％。

5、设计工况下，通风机效率不应低于其最高效率的90％。

6、多台风机并联或串联运行时，宜选择同型号通风机。

不同型号、不同性能的通风机不宜并联或串联安装。

7、进风口应直接设置在室外空气较清洁的地点，应尽量设在排风口的上风侧且应低于排风口。

8、进、排风口的底部距室外地坪不宜小于2m，当进风口设在绿化地带时，不宜小于1m。

9、事故排风的排风口不应布置在人员经常停留或经常通行的地点。

10、事故排风的排风口与机械进风系统的进风口的水平距离不应小于20m；当进风、排风口水平距离不足20m时，排风口必须高出进风口，并不得小于6m。

11、当资料不全时可采用换气次数法确定风量，一般按：变电室12次/h；配电室3~4次/h。

12、进风量为排风量的80%。

13、平时排风口布置于靠近变压器区，进风口布置于靠近高低压配电区。

气体灭火后排风口沿侧墙布置于低位。

三、发热量计算 1、高低压柜发热量计算 高压开关柜W/每台低压开关柜 W/每台 电容器柜 W/kVA 200 300 42、变压器发热量计算Q=0.0144*S （kW ）其中：S 为变压容量，变压器效率取0.98、负荷率取0.8、功率因数取0.9。

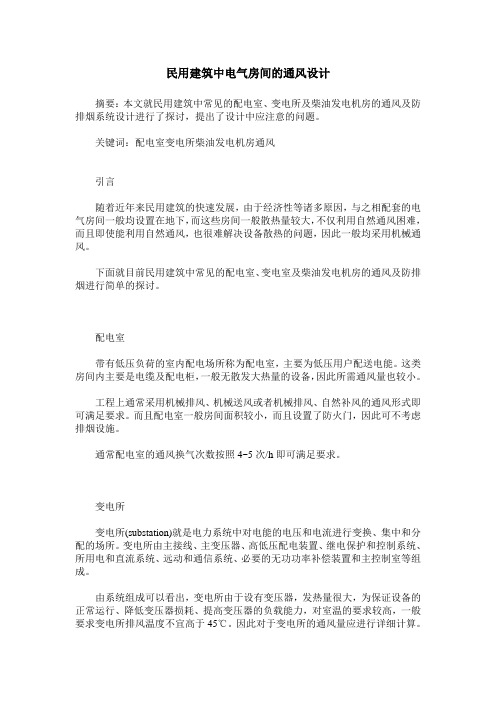

民用建筑中电气房间的通风设计摘要：本文就民用建筑中常见的配电室、变电所及柴油发电机房的通风及防排烟系统设计进行了探讨，提出了设计中应注意的问题。

关键词：配电室变电所柴油发电机房通风引言随着近年来民用建筑的快速发展，由于经济性等诸多原因，与之相配套的电气房间一般均设置在地下，而这些房间一般散热量较大，不仅利用自然通风困难，而且即使能利用自然通风，也很难解决设备散热的问题，因此一般均采用机械通风。

下面就目前民用建筑中常见的配电室、变电室及柴油发电机房的通风及防排烟进行简单的探讨。

配电室带有低压负荷的室内配电场所称为配电室，主要为低压用户配送电能。

这类房间内主要是电缆及配电柜，一般无散发大热量的设备，因此所需通风量也较小。

工程上通常采用机械排风、机械送风或者机械排风、自然补风的通风形式即可满足要求。

而且配电室一般房间面积较小，而且设置了防火门，因此可不考虑排烟设施。

通常配电室的通风换气次数按照4~5次/h即可满足要求。

变电所变电所(substation)就是电力系统中对电能的电压和电流进行变换、集中和分配的场所。

变电所由主接线、主变压器、高低压配电装置、继电保护和控制系统、所用电和直流系统、远动和通信系统、必要的无功功率补偿装置和主控制室等组成。

由系统组成可以看出，变电所由于设有变压器，发热量很大，为保证设备的正常运行、降低变压器损耗、提高变压器的负载能力，对室温的要求较高，一般要求变电所排风温度不宜高于45℃。

因此对于变电所的通风量应进行详细计算。

2.1 变电所的通风变压器发热量一般可以按照下式计算：Q=(1-η1)·η2·Φ·W=0.0126W~0.0152W（公式1）式中：Q —变压器发热量（kW）；η1 —变压器的效率，一般取98%；η2 —变压器的负荷率，一般取70~80%；Φ —变压器的功率因数，一般取0.9~0.95；W —变压器的功率（kV A）。

由于高低压配电柜及电容柜的发热量相比变压器的发热量来说很小，计算出变压器的发热量后，变电所的通风量可按照下式确定：L=Q/[0.337(tp-ts)] （公式2）式中：L —通风换气量（m3/h）；Q —室内显热发热量（W）；tp —室内排风设计温度（℃）；ts —送风温度（℃）。

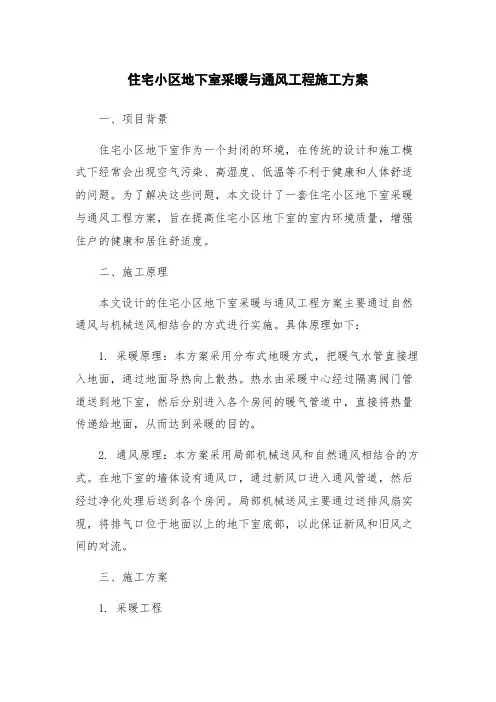

住宅小区地下室采暖与通风工程施工方案一、项目背景住宅小区地下室作为一个封闭的环境，在传统的设计和施工模式下经常会出现空气污染、高湿度、低温等不利于健康和人体舒适的问题。

为了解决这些问题，本文设计了一套住宅小区地下室采暖与通风工程方案，旨在提高住宅小区地下室的室内环境质量，增强住户的健康和居住舒适度。

二、施工原理本文设计的住宅小区地下室采暖与通风工程方案主要通过自然通风与机械送风相结合的方式进行实施。

具体原理如下：1. 采暖原理：本方案采用分布式地暖方式，把暖气水管直接埋入地面，通过地面导热向上散热。

热水由采暖中心经过隔离阀门管道送到地下室，然后分别进入各个房间的暖气管道中，直接将热量传递给地面，从而达到采暖的目的。

2. 通风原理：本方案采用局部机械送风和自然通风相结合的方式。

在地下室的墙体设有通风口，通过新风口进入通风管道，然后经过净化处理后送到各个房间。

局部机械送风主要通过送排风扇实现，将排气口位于地面以上的地下室底部，以此保证新风和旧风之间的对流。

三、施工方案1. 采暖工程1）选用Ⅱ类或以上环保标准的采暖设备，在对采暖炉进行燃烧调试之前，要进行空气质量检测，检测合格后方可安装和使用。

2）选择太阳能或地源热泵等清洁、能源消耗少的采暖方式，在保证采暖效果的同时达到减少能源浪费的目的。

3）设计制定冬季采暖计划，根据气温变化、人口数量等因素制定合理的采暖开关机时间，避免能源浪费。

2. 通风工程1）在地下室墙体上设置通风口，保证足够的通风量。

2）根据地下室大小和使用情况合理设置机械送风设备，使其能够达到局部通风和整体通风的双重需要。

3）在机械送风设备和系统的工作中设置净化装置，以保证系统运行的正常和安全。

根据具体需求，可选用各种过滤器，如活性炭过滤器等。

4）在地下室底部安装排风口，确保室内空气新鲜度。

四、安全措施1. 采暖系统设有防爆装置，在日常维护和保养中，需遵守相关安全规范。

2. 通风系统设有紫外线杀菌装置，以消灭空气中的细菌，保证室内空气质量。

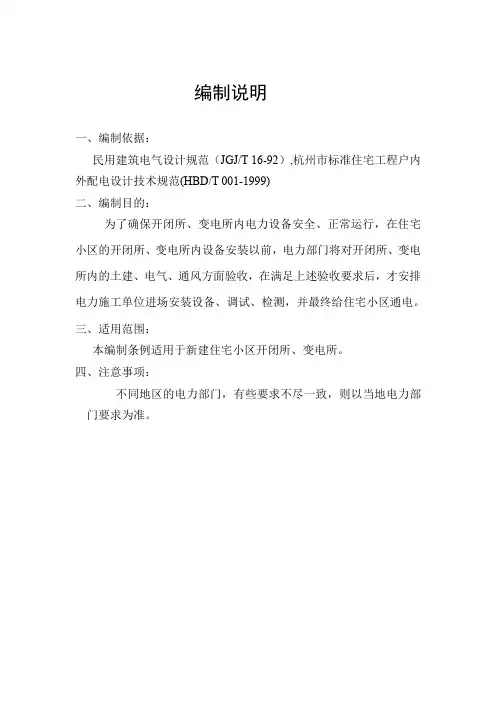

编制说明一、编制依据：民用建筑电气设计规范（JGJ/T 16-92）,杭州市标准住宅工程户内外配电设计技术规范(HBD/T 001-1999)二、编制目的：为了确保开闭所、变电所内电力设备安全、正常运行，在住宅小区的开闭所、变电所内设备安装以前，电力部门将对开闭所、变电所内的土建、电气、通风方面验收，在满足上述验收要求后，才安排电力施工单位进场安装设备、调试、检测，并最终给住宅小区通电。

三、适用范围：本编制条例适用于新建住宅小区开闭所、变电所。

四、注意事项：不同地区的电力部门，有些要求不尽一致，则以当地电力部门要求为准。

住宅小区开闭所、变电所配套设计总结一、开闭所1、开闭所必须设置在地面上，面积至少要达到6米X 10米。

室内梁底距电缆沟底净高大于4.5米。

（图1）图12、开闭所屋顶结合邻近房屋风格，优先采用坡屋面，便于排水。

其次采用平屋面，但屋面找坡大于3%。

3、开闭所室内电缆沟深1.5-1.8米，电缆沟盖板为8mm花纹钢板，敷设要平整，不得有晃动，每隔三块，盖板设置活动拉手。

（图2）图24、开闭所大门为1500（宽）X 2400（高），选用格栅门，小门为900（宽）X 2000（高），窗为800X1200两扇（移窗），内设钢丝网，网孔小于8cm。

门内侧地面上设置挡鼠木板，高0.5米，可上下移动。

（图3，图4）图3图45、开闭所门口外侧上方须设置挡水雨棚。

（图3）6、开闭所大门、小门必须按挂锁方式配置防盗设施。

（图3、图4）7、开闭所内距地面0.5米或2米墙面上的两端，各设置一只D400轴流风机（220V），配防火阀，便于开闭所通风，风向为一进一出，轴流风机外侧用百叶遮挡（朝下方，挡水），内侧加设钢丝网，网孔小于8cm。

（图4，图5、图6）图5图68、开闭所墙面要平整，刷白，地面整洁，地面、墙面不得有渗漏水点，电缆沟内无积水。

（图7）图79、开闭所内设置配电箱、开关、插座，日光灯灯具要带应急电源，开闭所照明电源引自就近变电所出线柜备用回路（电费由电力局承担）。

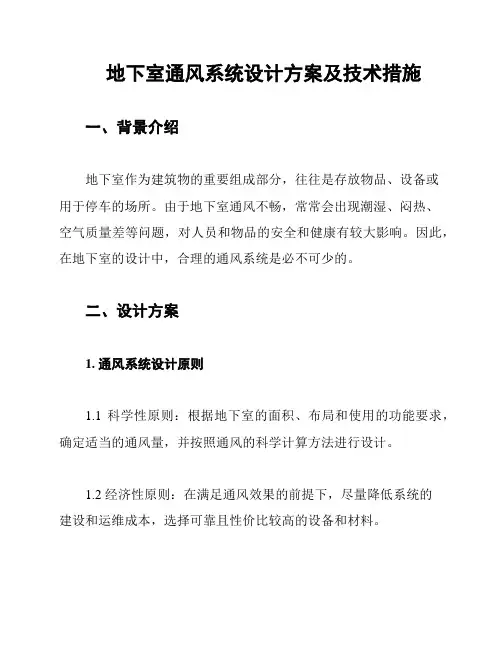

地下室通风系统设计方案及技术措施一、背景介绍地下室作为建筑物的重要组成部分，往往是存放物品、设备或用于停车的场所。

由于地下室通风不畅，常常会出现潮湿、闷热、空气质量差等问题，对人员和物品的安全和健康有较大影响。

因此，在地下室的设计中，合理的通风系统是必不可少的。

二、设计方案1. 通风系统设计原则1.1 科学性原则：根据地下室的面积、布局和使用的功能要求，确定适当的通风量，并按照通风的科学计算方法进行设计。

1.2 经济性原则：在满足通风效果的前提下，尽量降低系统的建设和运维成本，选择可靠且性价比较高的设备和材料。

1.3 环保性原则：选择低能耗、低噪音、无污染的通风设备，减少对自然环境的负面影响。

2. 通风系统设计方案2.1 排风系统：在地下室设计中，排风系统的作用是将地下室内的潮湿空气和有害气体排出去，保持室内空气的清新。

2.2 送风系统：送风系统的作用是将新鲜空气输送到地下室，增加室内氧气含量，改善室内环境。

2.3 空气净化系统：地下室往往存在着各种污染物，如油烟、甲醛等。

空气净化系统通过过滤、杀菌等方式，清除空气中的有害物质，提高室内空气质量。

3. 技术措施3.1 安装风口和风机：在地下室的天花板或墙壁上安装合适数量和位置的风口和风机，实现通风系统的正常运行。

3.2 设计合理的管道系统：根据地下室的布局和需求，合理设计通风管道系统，确保新风和排风的流动畅通。

3.3 使用新型通风设备：结合实际情况选择新型通风设备，如能耗低、噪音小、使用寿命长的送/排风机，提高通风效果。

3.4 引进外部空气：在送风系统中引进外部新鲜空气，与室内空气混合，提高室内氧气含量，改善空气质量。

三、总结通过合理的地下室通风系统设计方案及技术措施，能够提供良好的通风效果，改善地下室的空气质量，防止潮湿、闷热等问题的发生。

在设计过程中，需注意各种原则的遵循，并与实际情况相结合，选择合适的设备和材料。

这样既可以提高地下室的使用舒适度，又可以保障人员和物品的安全和健康。

住宅小区供电系统设计一、概述二、主变电所设计1.主变电所的位置应选在小区的中心位置，便于供电线路的布置。

2.主变电所应采用两台主变压器，每台容量不低于小区最大负荷的40%。

3.主变电所应采用具备远程监控和自动报警功能的智能控制系统，确保供电安全可靠。

三、配电室设计1.配电室的位置应选在住宅楼的底部或地下室，便于输电线路的接入和分配。

2.配电室应设有相应的开关设备、保护设备和电能计量设备，以便对供电进行控制、保护和计量。

3.配电室应设置有效的通风和排烟系统，确保设备正常运行并防止火灾事故的发生。

四、电缆线路设计1.住宅小区的主干线路应采用电缆作为电力传输介质，以减少能耗和线路损耗。

2.住宅楼之间的电缆线路应采用环网电缆布置，实现供电的互备和互联。

3.电缆线路的敷设应符合国家标准，包括电缆的选型、敷设方式、负荷容量等。

五、电能计量设计1.在配电室设立相应的电能计量设备，对供电进行实时计量，确保用电计量的准确性。

2.电能计量设备应连接到远程监控系统，实现远程抄表和数据传输功能。

3.电能计量设备应具备防止欺诈和窃电的功能，保障供电安全。

六、用电设备设计1.住宅小区的用电设备应根据不同区域和用电负荷进行合理划分，确保各个区域的供电质量和稳定性。

2.住宅楼应设置相应的开关设备和保护设备，对用电设备进行保护和控制。

3.用电设备应具备节能功能，采用高效、环保的电器设备，以提高能源利用率和减少电力损耗。

总结住宅小区供电系统设计是为了确保住宅小区的电力供应安全、可靠和高效。

在设计过程中，应根据小区的特点和用电需求合理规划主变电所、配电室、电缆线路、电能计量和用电设备等各个环节，以满足住宅小区的用电需求并提高能源利用效率。

同时，还应考虑供电系统的可扩展性和维护性，以满足未来住宅小区发展的需求。

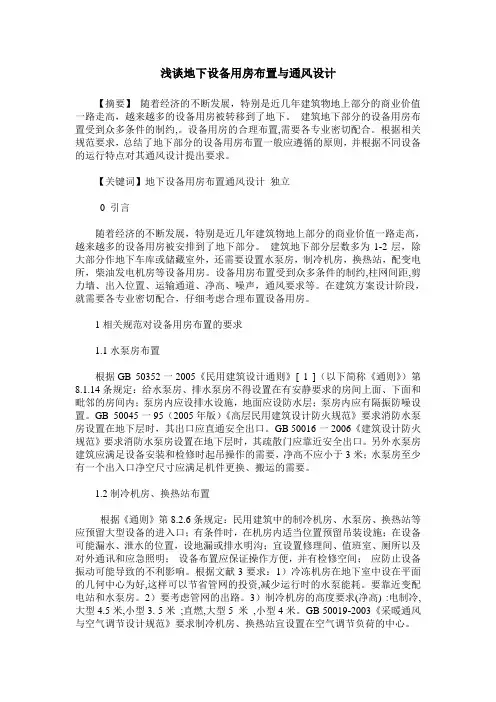

浅谈地下设备用房布置与通风设计【摘要】随着经济的不断发展，特别是近几年建筑物地上部分的商业价值一路走高，越来越多的设备用房被转移到了地下。

建筑地下部分的设备用房布置受到众多条件的制约,。

设备用房的合理布置,需要各专业密切配合。

根据相关规范要求，总结了地下部分的设备用房布置一般应遵循的原则，并根据不同设备的运行特点对其通风设计提出要求。

【关键词】地下设备用房布置通风设计独立0 引言随着经济的不断发展，特别是近几年建筑物地上部分的商业价值一路走高，越来越多的设备用房被安排到了地下部分。

建筑地下部分层数多为1-2层，除大部分作地下车库或储藏室外，还需要设置水泵房，制冷机房，换热站，配变电所，柴油发电机房等设备用房。

设备用房布置受到众多条件的制约,柱网间距,剪力墙、出入位置、运输通道、净高、噪声，通风要求等。

在建筑方案设计阶段，就需要各专业密切配合，仔细考虑合理布置设备用房。

1相关规范对设备用房布置的要求1.1水泵房布置根据GB 50352一2005《民用建筑设计通则》[ 1 ]（以下简称《通则》）第8.1.14条规定：给水泵房、排水泵房不得设置在有安静要求的房间上面、下面和毗邻的房间内；泵房内应设排水设施，地面应设防水层；泵房内应有隔振防噪设置。

GB 50045一95（2005年版）《高层民用建筑设计防火规范》要求消防水泵房设置在地下层时，其出口应直通安全出口。

GB 50016一2006《建筑设计防火规范》要求消防水泵房设置在地下层时，其疏散门应靠近安全出口。

另外水泵房建筑应满足设备安装和检修时起吊操作的需要，净高不应小于3米；水泵房至少有一个出入口净空尺寸应满足机件更换、搬运的需要。

1.2制冷机房、换热站布置根据《通则》第8.2.6条规定：民用建筑中的制冷机房、水泵房、换热站等应预留大型设备的进入口；有条件时，在机房内适当位置预留吊装设施；在设备可能漏水、泄水的位置，设地漏或排水明沟；宜设置修理间、值班室、厕所以及对外通讯和应急照明；设备布置应保证操作方便，并有检修空间；应防止设备振动可能导致的不利影响。
