电子科技大学半导体物理期末考试试卷试题答案

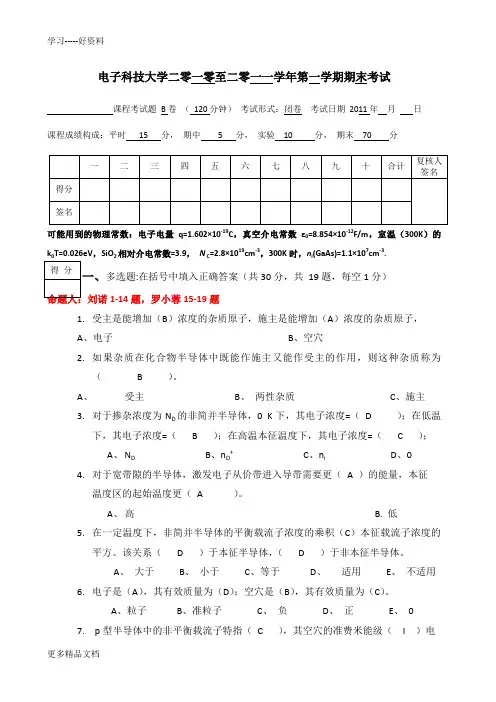

电子科技大学二零一零至二零一一学年第一学期期末考试课程考试题B卷（120分钟）考试形式：闭卷考试日期2011年月日课程成绩构成：平时15 分，期中 5 分，实验10 分，期末70 分可能用到的物理常数：电子电量q=1.602×10-19C，真空介电常数ε0=8.854×10-12F/m，室温（300K）的，SiO2相对介电常数=3.9，N C=2.8×1019cm-3，300K时，n i(GaAs)=1.1×107cm-3.一、多选题:在括号中填入正确答案（共30分，共19题，每空1分）1-14题，罗小蓉15-19题1.受主是能增加（B）浓度的杂质原子，施主是能增加（A）浓度的杂质原子，A、电子B、空穴2.如果杂质在化合物半导体中既能作施主又能作受主的作用，则这种杂质称为（ B ）。

A、受主B、两性杂质C、施主3.对于掺杂浓度为N D的非简并半导体，0 K下，其电子浓度=（ D ）；在低温下，其电子浓度=（ B ）；在高温本征温度下，其电子浓度=（ C ）；A、N DB、n D+C、n iD、04.对于宽带隙的半导体，激发电子从价带进入导带需要更（A ）的能量，本征温度区的起始温度更（ A ）。

A、高 B. 低5.在一定温度下，非简并半导体的平衡载流子浓度的乘积（C）本征载流子浓度的平方。

该关系（ D ）于本征半导体，（ D ）于非本征半导体。

A、大于B、小于C、等于D、适用E、不适用6.电子是（A），其有效质量为（D）；空穴是（B），其有效质量为（C）。

A、粒子B、准粒子C、负D、正E、07. p型半导体中的非平衡载流子特指（C ），其空穴的准费米能级（I ）电子的准费米能级。

A、n0B、p0C、ΔnD、ΔpE、nF、pG、高于H、等于I、小于8. 在室温下，低掺杂Si的载流子散射机制主要是（ B D ）。

A、压电散射B、电离杂质散射 C. 载流子-载流子散射D.晶格振动散射9. 适用于（ B ）半导体。

一、填空题1．纯净半导体Si 中掺V 族元素的杂质，当杂质电离时释放 电子 。

这种杂质称 施主 杂质；相应的半导体称 N 型半导体。

2．当半导体中载流子浓度的分布不均匀时，载流子将做 扩散 运动；在半导体存在外加电压情况下，载流子将做 漂移 运动。

3．n o p o =n i 2标志着半导体处于 平衡 状态，当半导体掺入的杂质含量改变时，乘积n o p o 改变否？不变 ；当温度变化时，n o p o 改变否？ 改变 。

4．非平衡载流子通过 复合作用 而消失， 非平衡载流子的平均生存时间 叫做寿命τ，寿命τ与 复合中心 在 禁带 中的位置密切相关，对于强p 型和 强n 型材料，小注入时寿命τn 为 ，寿命τp 为 .5． 迁移率 是反映载流子在电场作用下运动难易程度的物理量， 扩散系数 是反映有浓度梯度时载 qn n 0=μ ，称为 爱因斯坦 关系式。

6．半导体中的载流子主要受到两种散射，它们分别是电离杂质散射 和 晶格振动散射 。

前者在 电离施主或电离受主形成的库伦势场 下起主要作用，后者在 温度高 下起主要作用。

7．半导体中浅能级杂质的主要作用是 影响半导体中载流子浓度和导电类型 ；深能级杂质所起的主要作用 对载流子进行复合作用 。

8、有3个硅样品，其掺杂情况分别是：甲 含铝1015cm -3 乙. 含硼和磷各1017 cm -3 丙 含镓1017 cm -3 室温下，这些样品的电阻率由高到低的顺序是 乙 甲 丙 。

样品的电子迁移率由高到低的顺序是甲丙乙 。

费米能级由高到低的顺序是 乙> 甲> 丙 。

9．对n 型半导体，如果以E F 和E C 的相对位置作为衡量简并化与非简并化的标准，那么 T k E E F C 02>- 为非简并条件； T k E E F C 020≤-< 为弱简并条件； 0≤-F C E E 为简并条件。

10．当P-N 结施加反向偏压增大到某一数值时，反向电流密度突然开始迅速增大的现象称为 PN 结击穿 ，其种类为： 雪崩击穿 、和 齐纳击穿（或隧道击穿） 。

半导体物理试题及答案一、单项选择题（每题2分，共20分）1. 半导体材料的导电能力介于导体和绝缘体之间，这是由于（）。

A. 半导体的原子结构B. 半导体的电子结构C. 半导体的能带结构D. 半导体的晶格结构答案：C2. 在半导体中，电子从价带跃迁到导带需要（）。

A. 吸收能量B. 释放能量C. 吸收光子D. 释放光子答案：A3. PN结形成的基础是（）。

A. 杂质掺杂B. 温度变化C. 压力变化D. 磁场变化答案：A4. 半导体器件中的载流子主要是指（）。

A. 电子B. 空穴C. 电子和空穴D. 光子答案：C5. 半导体的掺杂浓度越高，其导电性能（）。

A. 越好B. 越差C. 不变D. 先变好再变差答案：A二、填空题（每题2分，共20分）1. 半导体的导电性能可以通过改变其________来调节。

答案：掺杂浓度2. 半导体的能带结构中，价带和导带之间的能量差称为________。

答案：带隙3. 在半导体中，电子和空穴的复合现象称为________。

答案：复合4. 半导体器件中的二极管具有单向导电性，其导通方向是从________到________。

答案：阳极阴极5. 半导体的PN结在外加正向电压时，其内部电场会________。

答案：减弱三、简答题（每题10分，共30分）1. 简述半导体的掺杂原理。

答案：半导体的掺杂原理是指通过向半导体材料中掺入少量的杂质元素，改变其电子结构，从而调节其导电性能。

掺入的杂质元素可以是施主杂质（如磷、砷等），它们会向半导体中引入额外的电子，形成N型半导体；也可以是受主杂质（如硼、铝等），它们会在半导体中形成空穴，形成P型半导体。

2. 描述PN结的工作原理。

答案：PN结是由P型半导体和N型半导体结合而成的结构。

在PN结中，P型半导体的空穴会向N型半导体扩散，而N型半导体的电子会向P型半导体扩散。

由于扩散作用，会在PN结的交界面形成一个内建电场，该电场会阻止更多的载流子通过PN结。

电子科技大学二零九至二零一零学年第一学期期末考试半导体物理课程考试题B卷（120分钟）考试形式：闭卷考试日期2010年元月18日课程成绩构成：平时10 分，期中 5 分，实验15 分，期末70 分9.有效质量概括了晶体内部势场对载流子的作用，可通过回旋共振实验来测量。

10.某N型Si半导体的功函数W S是4.3eV，金属Al的功函数W m是4.2 eV，该半导体和金属接触时的界面将会形成反阻挡层接触/欧姆接触。

11. 有效复合中心的能级位置靠近禁带中心能级/本征费米能级/E i。

12. MIS结构中半导体表面处于临界强反型时，表面少子浓度等于内部多子浓度，表面反型13. 金属和n 型半导体接触形成肖特基势垒，若外加正向偏压于金属，则半导体表面电子势二、选择题（共15分，每题1 分）导体 5. 空间实验室中失重状态下生长的GaAs 与地面生长的GaAs 相比，载流子迁移率要高，这A. 无杂质污染B. 晶体生长更完整C. 化学配比更合理 A. 复合机构B. 散射机构C. 禁带宽度D. 晶体结构7. 若某材料电阻率随温度升高而单调下降，该材料是 A 。

A. 本征半导体B. 杂质半导体C. 金属导体A. 上升c) 掺入浓度1016 cm-3的P原子，浓度为1015 cm-3的B原子；d) 纯净硅。

A. abcdB. cdbaC. adcbD. dabc12. 以下4种不同掺杂情况的半导体，热平衡时室温下少子浓度最高的是 D 。

A. 掺入浓度1015 cm-3 P原子的Si半导体；B. 掺入浓度1014 cm -3 B 原子的Si 半导体；C. 掺入浓度1015 cm -3 P 原子Ge 半导体；D. 掺入浓度1014 cm -3 B 原子Ge 半导体。

（已知室温时：Si 的本征载流子浓度310105.1-⨯=cm n i ，Ge 的本征载流子浓度313104.2-⨯=cm n i ）13. 直接复合时，小注入的P 型半导体的非平衡载流子寿命 τd 决定于 B 。

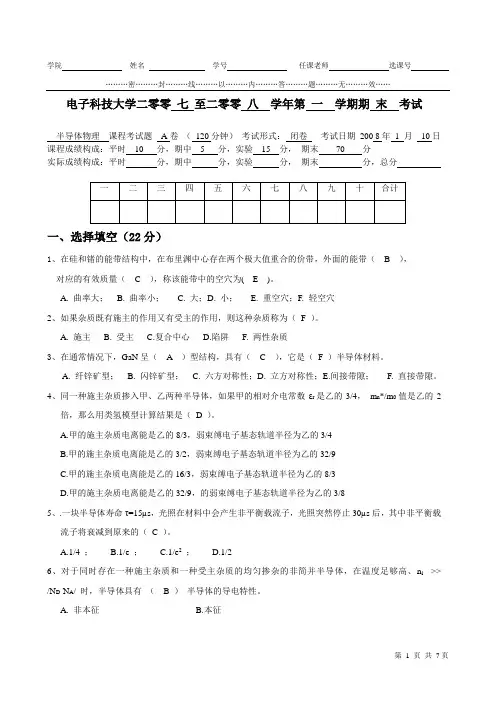

………密………封………线………以………内………答………题………无………效……电子科技大学二零零七至二零零八学年第一学期期末考试半导体物理课程考试题A卷（120分钟）考试形式：闭卷考试日期200 8年1 月10日课程成绩构成：平时10 分，期中 5 分，实验15 分，期末70 分实际成绩构成：平时分，期中分，实验分，期末分，总分一、选择填空（22分）1、在硅和锗的能带结构中，在布里渊中心存在两个极大值重合的价带，外面的能带（ B ），对应的有效质量（ C ），称该能带中的空穴为( E )。

A. 曲率大；B. 曲率小；C. 大；D. 小；E. 重空穴；F. 轻空穴2、如果杂质既有施主的作用又有受主的作用，则这种杂质称为（F ）。

A. 施主B. 受主C.复合中心D.陷阱 F. 两性杂质3、在通常情况下，GaN呈（ A ）型结构，具有（ C ），它是（ F ）半导体材料。

A. 纤锌矿型；B. 闪锌矿型；C. 六方对称性；D. 立方对称性；E.间接带隙；F. 直接带隙。

4、同一种施主杂质掺入甲、乙两种半导体，如果甲的相对介电常数εr是乙的3/4，m n*/m0值是乙的2倍，那么用类氢模型计算结果是（D ）。

A.甲的施主杂质电离能是乙的8/3，弱束缚电子基态轨道半径为乙的3/4B.甲的施主杂质电离能是乙的3/2，弱束缚电子基态轨道半径为乙的32/9C.甲的施主杂质电离能是乙的16/3，弱束缚电子基态轨道半径为乙的8/3D.甲的施主杂质电离能是乙的32/9，的弱束缚电子基态轨道半径为乙的3/85、.一块半导体寿命τ=15µs，光照在材料中会产生非平衡载流子，光照突然停止30µs后，其中非平衡载流子将衰减到原来的（C ）。

A.1/4 ；B.1/e ；C.1/e2；D.1/26、对于同时存在一种施主杂质和一种受主杂质的均匀掺杂的非简并半导体，在温度足够高、n i>> /N D-N A/ 时，半导体具有（ B ）半导体的导电特性。

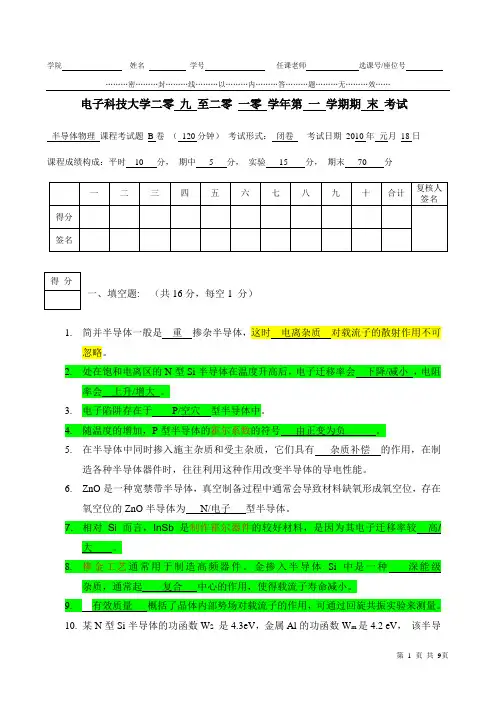

………密………封………线………以………内………答………题………无………效……电子科技大学二零 九 至二零 一零 学年第 一 学期期 末 考试半导体物理 课程考试题 B 卷 （ 120分钟） 考试形式： 闭卷 考试日期 2010年 元月 18日课程成绩构成：平时 10 分， 期中 5 分， 实验 15 分， 期末 70 分一、填空题: （共16分，每空1 分）1. 简并半导体一般是 重 掺杂半导体，忽略。

3.5. 在半导体中同时掺入施主杂质和受主杂质，它们具有 杂质补偿 的作用，在制造各种半导体器件时，往往利用这种作用改变半导体的导电性能。

6. ZnO 是一种宽禁带半导体，真空制备过程中通常会导致材料缺氧形成氧空位，存在氧空位的ZnO 半导体为 N/电子 型半导体。

9. 有效质量 概括了晶体内部势场对载流子的作用，可通过回旋共振实验来测量。

10. 某N 型Si 半导体的功函数W S 是4.3eV ，金属Al 的功函数W m 是4.2 eV ， 该半导体………密………封………线………以………内………答………题………无………效……和金属接触时的界面将会形成 反阻挡层接触/欧姆接触 。

11. 有效复合中心的能级位置靠近 禁带中心能级/本征费米能级/E i。

12. MIS 结构中半导体表面处于临界强反型时，表面少子浓度等于内部多子浓度，表面13. 金属和n 型半导体接触形成肖特基势垒，若外加正向偏压于金属，则半导体表面电二、选择题（共15分，每题1 分）1. 如果对半导体进行重掺杂，会出现的现象是 D 。

A. 禁带变宽B. 少子迁移率增大C. 多子浓度减小D.简并化2. 已知室温下Si 的本征载流子浓度为310105.1-⨯=cm n i 。

处于稳态的某掺杂Si 半导体中电子浓度315105.1-⨯=cm n ，空穴浓度为312105.1-⨯=cm p ，则该半导体 A 。

A.存在小注入的非平衡载流子 B. 存在大注入的非平衡载流子 C. 处于热平衡态 D. 是简并半导体3. 下面说法错误的是 D 。

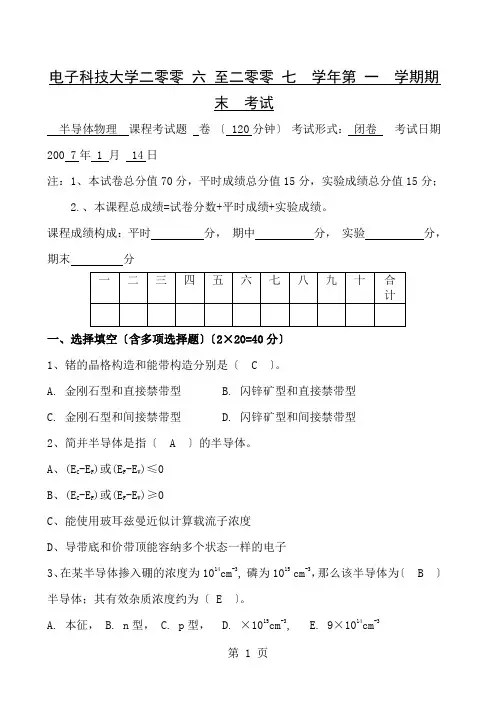

电子科技大学二零零六至二零零七学年第一学期期末考试半导体物理课程考试题卷〔 120分钟〕考试形式：闭卷考试日期200 7年 1 月 14日注：1、本试卷总分值70分，平时成绩总分值15分，实验成绩总分值15分；2.、本课程总成绩=试卷分数+平时成绩+实验成绩。

课程成绩构成：平时分，期中分，实验分，期末分一、选择填空〔含多项选择题〕〔2×20=40分〕1、锗的晶格构造和能带构造分别是〔 C 〕。

A. 金刚石型和直接禁带型B. 闪锌矿型和直接禁带型C. 金刚石型和间接禁带型D. 闪锌矿型和间接禁带型2、简并半导体是指〔 A 〕的半导体。

A、(E C-E F)或(E F-E V)≤0B、(E C-E F)或(E F-E V)≥0C、能使用玻耳兹曼近似计算载流子浓度D、导带底和价带顶能容纳多个状态一样的电子3、在某半导体掺入硼的浓度为1014cm-3, 磷为1015cm-3，那么该半导体为〔 B 〕半导体；其有效杂质浓度约为〔 E 〕。

A. 本征，B. n型，C. p型，D. ×1015cm-3,E. 9×1014cm-34、当半导体材料处于热平衡时，其电子浓度与空穴浓度的乘积为〔 B 〕，并且该乘积和〔E、F 〕有关，而与〔 C、D 〕无关。

A、变化量；B、常数；C、杂质浓度；D、杂质类型；E、禁带宽度；F、温度5、在一定温度下，对一非简并n型半导体材料，减少掺杂浓度，会使得〔 C 〕靠近中间能级E i；如果增加掺杂浓度，有可能使得〔 C 〕进入〔 A 〕，实现重掺杂成为简并半导体。

A、E c；B、E v；C、E F；D、E g；E、E i。

67、如果温度升高，半导体中的电离杂质散射概率和晶格振动散射概率的变化分别是〔C〕。

A、变大，变大B、变小，变小C、变小，变大D、变大，变小8、最有效的复合中心能级的位置在〔D 〕附近，最有利于陷阱作用的能级位置位于〔C 〕附近，并且常见的是〔 E 〕陷阱。

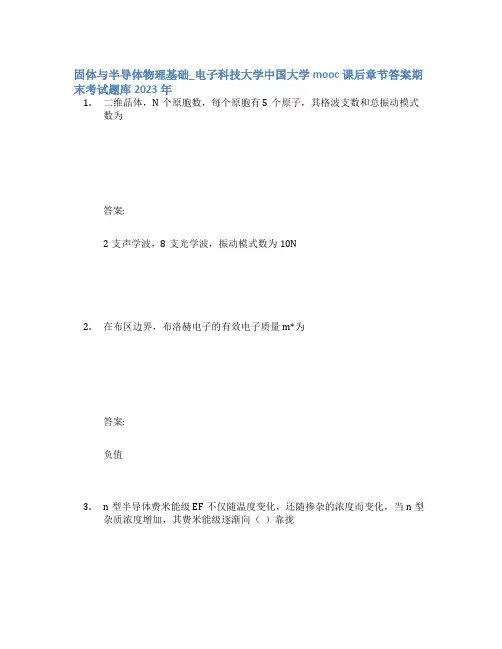

固体与半导体物理基础_电子科技大学中国大学mooc课后章节答案期末考试题库2023年1.二维晶体，N个原胞数，每个原胞有5个原子，其格波支数和总振动模式数为答案:2支声学波，8支光学波，振动模式数为10N2.在布区边界，布洛赫电子的有效电子质量m*为答案:负值3.n型半导体费米能级EF不仅随温度变化，还随掺杂的浓度而变化，当n型杂质浓度增加，其费米能级逐渐向（）靠拢答案:导带底部4.在室温全电离的情况下，P型半导体的掺杂浓度为，有n型杂质（）的掺入，若，在不考虑本征激发的情况下，其电中性条件为（）。

答案:5.对于n型半导体和金属的整流接触中，正向偏压的描述正确的是答案:金属接正极，半导体接负极，构成正向偏压6.同一种原子构成的晶格是布拉菲格子。

答案:错误7.金刚石的晶体结构是复式格子。

答案:正确8.布洛赫定理描述的是在周期势场中运动电子的状态。

答案:正确9.不管是声学波还是光学波，相邻原子都沿同一方向振动。

答案:错误10.晶格振动能量的最小单位是“声子”。

答案:正确11.每个能带能容纳的电子数由晶体的原子数确定。

答案:错误12.禁带的宽度与周期性势场有关，禁带出现的位置与晶体结构有关。

答案:正确13.在绝对零度下，半导体的最高能带是填满的。

答案:正确14.受主杂质电离是电子从受主杂质跃迁到价带。

答案:错误15.直接带隙半导体就是导带底和价带顶在K空间具有相同的波矢。

答案:正确16.用费米分布函数描述电子状态的半导体是非简并半导体。

答案:错误17.多数载流子的准费米能级偏离平衡费米能级比少数载流子多。

答案:错误18.非简并半导体的EF随着温度的增加，一直向本征费米能级靠拢。

答案:正确19.是热平衡状态下非简并半导体的标志，与掺杂情况无关。

答案:正确20.热平衡状态下的非均匀半导体不具有统一的费米能级。

答案:错误21.原子排列情况完全相同的格子称为格子，它的基元只有个原子。

答案:布拉菲，1##%_YZPRLFH_%##布拉菲，一22.晶格的最小重复单元称为，它是由平移矢量所构成的六面体。

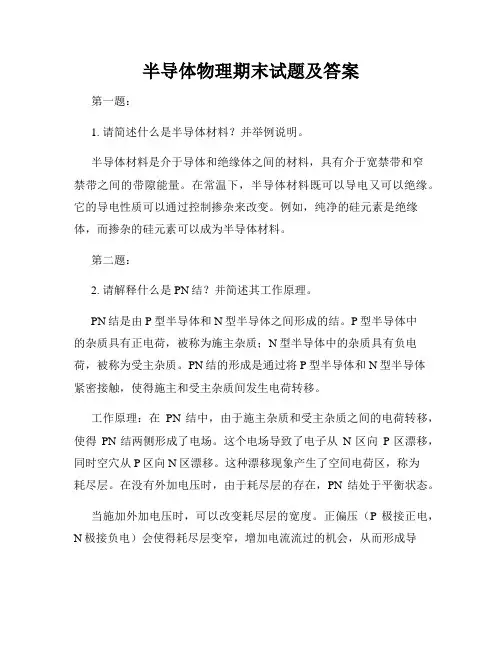

半导体物理期末试题及答案第一题：1. 请简述什么是半导体材料？并举例说明。

半导体材料是介于导体和绝缘体之间的材料，具有介于宽禁带和窄禁带之间的带隙能量。

在常温下，半导体材料既可以导电又可以绝缘。

它的导电性质可以通过控制掺杂来改变。

例如，纯净的硅元素是绝缘体，而掺杂的硅元素可以成为半导体材料。

第二题：2. 请解释什么是PN结？并简述其工作原理。

PN结是由P型半导体和N型半导体之间形成的结。

P型半导体中的杂质具有正电荷，被称为施主杂质；N型半导体中的杂质具有负电荷，被称为受主杂质。

PN结的形成是通过将P型半导体和N型半导体紧密接触，使得施主和受主杂质间发生电荷转移。

工作原理：在PN结中，由于施主杂质和受主杂质之间的电荷转移，使得PN结两侧形成了电场。

这个电场导致了电子从N区向P区漂移，同时空穴从P区向N区漂移。

这种漂移现象产生了空间电荷区，称为耗尽层。

在没有外加电压时，由于耗尽层的存在，PN结处于平衡状态。

当施加外加电压时，可以改变耗尽层的宽度。

正偏压（P极接正电，N极接负电）会使得耗尽层变窄，增加电流流过的机会，从而形成导通。

而负偏压（P极接负电，N极接正电）则会使得耗尽层变宽，阻止电流流过，从而形成截止。

第三题：3. 请解释什么是PN结的击穿电压？并说明几种常见的击穿方式。

PN结的击穿电压是指当施加外加电压达到某一临界值时，PN结内的电场强度足以克服材料的绝缘性，导致电流剧增的电压。

击穿电压是PN结失去绝缘特性的临界电压。

常见的击穿方式包括：- 穿越击穿：在高反向电压下，电子从PN结中的价带直接穿越到导带。

这种击穿一般发生在高纯度的材料中。

- 雪崩击穿：在高反向电压下，少数载流子加速并与相邻的原子碰撞，释放更多的载流子。

这种击穿一般发生在掺杂较多的材料中。

- 隧道击穿：在高反向电压下，载流子通过突破禁带形成隧道效应而穿越PN结。

这种击穿一般发生在材料的禁带很窄的情况下。

第四题：4. 请介绍几种常见的半导体器件，并简要说明其原理和应用。

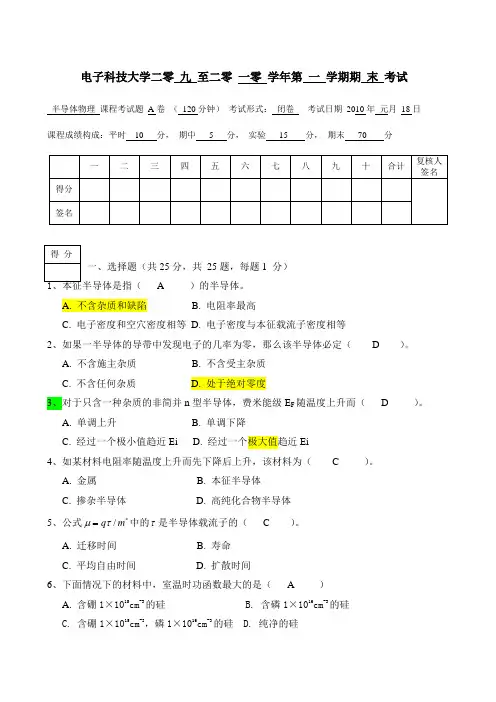

电子科技大学二零 九 至二零 一零 学年第 一 学期期 末 考试半导体物理 课程考试题 A 卷 （ 120分钟） 考试形式： 闭卷 考试日期 2010年 元月 18日课程成绩构成：平时 10 分， 期中 5 分， 实验 15 分， 期末 70 分一、选择题（共25分，共 25题，每题1 分）A ）的半导体。

A. 不含杂质和缺陷B. 电阻率最高C. 电子密度和空穴密度相等D. 电子密度与本征载流子密度相等2、如果一半导体的导带中发现电子的几率为零，那么该半导体必定（ D ）。

A. 不含施主杂质B. 不含受主杂质C. 不含任何杂质D. 处于绝对零度3、对于只含一种杂质的非简并n 型半导体，费米能级E F 随温度上升而（ D ）。

A. 单调上升B. 单调下降C. 经过一个极小值趋近EiD. 经过一个极大值趋近Ei4、如某材料电阻率随温度上升而先下降后上升，该材料为（ C ）。

A. 金属 B. 本征半导体 C. 掺杂半导体 D. 高纯化合物半导体5、公式*/m q τμ=中的τ是半导体载流子的（ C ）。

A. 迁移时间 B. 寿命 C. 平均自由时间 D. 扩散时间6、下面情况下的材料中，室温时功函数最大的是（ A ） A. 含硼1×1015cm -3的硅 B. 含磷1×1016cm -3的硅 C. 含硼1×1015cm -3，磷1×1016cm -3的硅 D. 纯净的硅7、室温下，如在半导体Si 中，同时掺有1×1014cm -3的硼和1.1×1015cm -3的磷，则电子浓度约为（ B ），空穴浓度为（ D ），费米能级为（ G ）。

将该半导体由室温度升至570K ，则多子浓度约为（ F ），少子浓度为（ F ），费米能级为（ I ）。

（已知：室温下，n i ≈1.5×1010cm -3；570K 时，n i ≈2×1017cm -3）A 、1×1014cm -3B 、1×1015cm -3C 、1.1×1015cm -3D 、2.25×105cm -3E 、1.2×1015cm -3F 、2×1017cm -3G 、高于EiH 、低于EiI 、等于Ei8、最有效的复合中心能级位置在（ D ）附近；最有利陷阱作用的能级位置在（ C ）附近，常见的是（ E ）陷阱。

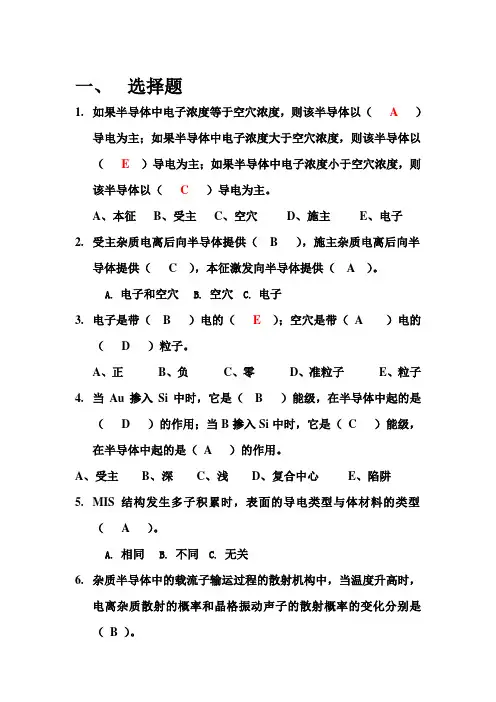

一、选择题1.如果半导体中电子浓度等于空穴浓度，则该半导体以（A）导电为主；如果半导体中电子浓度大于空穴浓度，则该半导体以（ E ）导电为主；如果半导体中电子浓度小于空穴浓度，则该半导体以（ C ）导电为主。

A、本征B、受主C、空穴D、施主E、电子2.受主杂质电离后向半导体提供（ B ），施主杂质电离后向半导体提供（ C ），本征激发向半导体提供（ A ）。

A. 电子和空穴B.空穴C. 电子3.电子是带（ B ）电的（E）；空穴是带（A ）电的（ D ）粒子。

A、正B、负C、零D、准粒子E、粒子4.当Au掺入Si中时，它是（ B ）能级，在半导体中起的是（ D ）的作用；当B掺入Si中时，它是（C）能级，在半导体中起的是（ A ）的作用。

A、受主B、深C、浅D、复合中心E、陷阱5.MIS结构发生多子积累时，表面的导电类型与体材料的类型（ A ）。

A.相同B.不同C.无关6.杂质半导体中的载流子输运过程的散射机构中，当温度升高时，电离杂质散射的概率和晶格振动声子的散射概率的变化分别是（B）。

A.变大，变小；B.变小，变大；C.变小，变小；D.变大，变大。

7.砷有效的陷阱中心位置（B ）A.靠近禁带中央B. 靠近费米能级8.在热力学温度零度时，能量比E小的量子态被电子占据的概率为F（ D ），当温度大于热力学温度零度时，能量比E小的量子F 态被电子占据的概率为（ A ）。

A.大于1/2B.小于1/2C.等于1/2D.等于1E.等于09.如图所示的P型半导体MIS结构的C-V特性图中，AB段代表（A），CD段代表（ B ）。

A.多子积累B.多子耗尽C.少子反型D.平带状态10.金属和半导体接触分为：（ B ）。

A.整流的肖特基接触和整流的欧姆接触B.整流的肖特基接触和非整流的欧姆接触C.非整流的肖特基接触和整流的欧姆接触D.非整流的肖特基接触和非整流的欧姆接触11.一块半导体材料，光照在材料中会产生非平衡载流子，若光照忽然停止tτ=后，其中非平衡载流子将衰减为原来的（ A ）。

电⼦科技⼤学半导体物理B考试试题与参考答案电⼦科⼤2005－2006年第⼀学期⼀、选择填空（含多选题）（18分）1、重空⽳是指（ C ）A 、质量较⼤的原⼦组成的半导体中的空⽳B 、价带顶附近曲率较⼤的等能⾯上的空⽳C 、价带顶附近曲率较⼩的等能⾯上的空⽳D 、⾃旋－轨道耦合分裂出来的能带上的空⽳2、硅的晶格结构和能带结构分别是（ C ）A. ⾦刚⽯型和直接禁带型B. 闪锌矿型和直接禁带型C. ⾦刚⽯型和间接禁带型D. 闪锌矿型和间接禁带型3、电⼦在晶体中的共有化运动指的是电⼦在晶体（ C ）。

A 、各处出现的⼏率相同B 、各处的相位相同C 、各元胞对应点出现的⼏率相同D 、各元胞对应点的相位相同4、本征半导体是指（ A ）的半导体。

A 、不含杂质与缺陷；B 、电⼦密度与空⽳密度相等；C 、电阻率最⾼； C 、电⼦密度与本征载流⼦密度相等。

5、简并半导体是指（ A ）的半导体A 、(E C -E F )或(E F -E V )≤0B 、(EC -E F )或(E F -E V )≥0C 、能使⽤玻⽿兹曼近似计算载流⼦浓度D 、导带底和价带顶能容纳多个状态相同的电⼦6、当Au 掺⼊Si 中时，它引⼊的杂质能级是（ A ）能级，在半导体中起的是（ C ）的作⽤；当B 掺⼊Si 中时，它引⼊的杂质能级是（ B ）能级，在半导体中起的是（ D ）的作⽤。

A 、施主B 、受主C 、深D 、浅7、在某半导体掺⼊硼的浓度为1014cm -3, 磷为1015 cm -3，则该半导体为（ B ）半导体；其有效杂质浓度约为（ E ）。

A. 本征，B. n 型，C. p 型，D. 1.1×1015cm -3,E. 9×1014cm -38、3个硅样品的掺杂情况如下：甲．含镓1×1017cm -3；⼄.含硼和磷各1×1017cm -3；丙.含铝1×1015cm -3这三种样品在室温下的费⽶能级由低到⾼（以E V 为基准）的顺序是( B )A.甲⼄丙；B.甲丙⼄；C.⼄丙甲；D.丙甲⼄9、以长声学波为主要散射机构时，电⼦的迁移率µn 10、公式与温度的（ B ）。

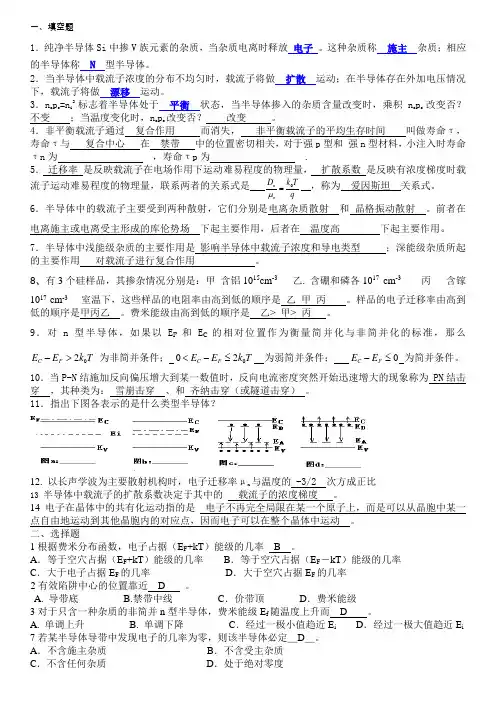

一、填空题1．纯净半导体Si 中掺V 族元素的杂质，当杂质电离时释放 电子 。

这种杂质称 施主 杂质；相应的半导体称 N 型半导体。

2．当半导体中载流子浓度的分布不均匀时，载流子将做 扩散 运动；在半导体存在外加电压情况下，载流子将做 漂移 运动。

3．n o p o =n i 2标志着半导体处于 平衡 状态，当半导体掺入的杂质含量改变时，乘积n o p o 改变否？不变 ；当温度变化时，n o p o 改变否？ 改变 。

4．非平衡载流子通过 复合作用 而消失， 非平衡载流子的平均生存时间 叫做寿命τ，寿命τ与 复合中心 在 禁带 中的位置密切相关，对于强p 型和 强n 型材料，小注入时寿命τn 为 ，寿命τp 为 .5． 迁移率 是反映载流子在电场作用下运动难易程度的物理量， 扩散系数 是反映有浓度梯度时载 qn n 0=μ ，称为 爱因斯坦 关系式。

6．半导体中的载流子主要受到两种散射，它们分别是电离杂质散射 和 晶格振动散射 。

前者在 电离施主或电离受主形成的库伦势场 下起主要作用，后者在 温度高 下起主要作用。

7．半导体中浅能级杂质的主要作用是 影响半导体中载流子浓度和导电类型 ；深能级杂质所起的主要作用 对载流子进行复合作用 。

8、有3个硅样品，其掺杂情况分别是：甲 含铝1015cm -3 乙. 含硼和磷各1017 cm -3 丙 含镓1017 cm -3 室温下，这些样品的电阻率由高到低的顺序是 乙 甲 丙 。

样品的电子迁移率由高到低的顺序是甲丙乙 。

费米能级由高到低的顺序是 乙> 甲> 丙 。

9．对n 型半导体，如果以E F 和E C 的相对位置作为衡量简并化与非简并化的标准，那么 T k E E F C 02>- 为非简并条件； T k E E F C 020≤-< 为弱简并条件； 0≤-F C E E 为简并条件。

10．当P-N 结施加反向偏压增大到某一数值时，反向电流密度突然开始迅速增大的现象称为 PN 结击穿 ，其种类为： 雪崩击穿 、和 齐纳击穿（或隧道击穿） 。

半导体物理_电子科技大学中国大学mooc课后章节答案期末考试题库2023年1.固体材料按照几何形态可以分为单晶、多晶和非晶，其中（）材料原子排列为短程有序。

答案:多晶2.GaAs化合物半导体的晶体结构为（）。

答案:闪锌矿型结构3.外层电子的共有化运动强，能带宽，有效质量（）小4.以下4种半导体中最适合于制作高温器件的是（）答案:SiC5.重空穴指的是（）答案:价带顶附近曲率较小的等能面上的空穴6.根据费米分布函数，电子占据EF+2k0T能级的几率（）等于空穴占据EF-2k0T能级的几率7.导带有效状态密度Nc，是温度的函数，和温度为关系为，正比于（）答案:8.对于只含一种杂质的非简并n 型半导体，费米能级EF随温度上升而（）；答案:经过一个极大值趋近Ei9.室温下往Si,Ge和GaAs三种半导体材料中各掺入的As杂质，（）的EF最靠近导带。

答案:GaAs10.寿命标志了非平衡载流子浓度减小到原值1/e经历的时间，寿命的大小表征了复合的强弱，如果寿命小，意味着复合几率（）。

答案:大11.Au在Si半导体中是有效的复合中心，既能起施主作用，又能起受主作用。

但是在n型Si中，只有（）起作用答案:受主能级12.硅中掺金工艺主要用于制造（）器件答案:高频13.将杂质能级积累非平衡载流子的作用称为陷阱效应。

其中最有效的陷阱能级的位置是杂质能级靠近（）答案:费米能级14.P型半导体受到光照后，产生非平衡电子和空穴，引入电子准费米能级EFn和空穴准费米能级EFp表征处于非平衡状态的电子浓度和空穴浓度。

EFn 和EFp相比于热平衡状态的费米能级EF偏移程度满足EFn-EF( )EF-EFp答案:>15.有3个锗样品，其掺杂情况分别是：甲、含硼和磷各；乙、含砷；丙、含磷。

室温下，这些样品的多子浓度由高到低的顺序是（）答案:乙丙甲16.在N型半导体中，随着温度的升高，本征载流子浓度ni( )答案:增加17.对应于电离杂质散射，温度越高，散射几率越（）答案:小18.室温下，随着掺杂浓度的增加，迁移率（）答案:先几乎不变再变小19.（）具有最大的电阻率。

半导体物理_电子科技大学中国大学mooc课后章节答案期末考试题库2023年1.对应于n型半导体，电子为（）参考答案:多子2.硅肖特基二极管的特点（）参考答案:开关速度快_不存在少子存储效应_反向泄漏电流较PN结二极管大3.施主杂质能级的作用包括以下（）参考答案:提供导带电子_散射中心4.考虑镜像力后，金属半导体接触的势垒高度将()参考答案:降低5.密勒指数是描写布喇菲点阵中晶面方位的一组互质的整数。

参考答案:正确6.半导体中载流子的电输运包括（）。

参考答案:漂移_扩散7.某Si半导体掺有2×10^17cm^-3的硼原子以及 3×10^16cm^-3的磷原子，那么此Si半导体主要是（）导电。

参考答案:空穴8.在纯Ge中掺入下列（）元素，Ge将变为p型半导体。

参考答案:In9.电子的漂移电流的方向，与()相同。

参考答案:电场方向10.室温下，n-Si中的电子浓度为空穴浓度的10000倍，则其费米能级位于（）。

参考答案:禁带中线之上11.决定半导体的载流子迁移率的因素有（）。

参考答案:电导有效质量_温度12.对于工作在强电场下（达到速度饱和）的本征半导体，决定其迁移率的主要的散射机制是（）。

参考答案:光学波声子散射13.下列关于硅的电子电导率的描述正确的是（）。

参考答案:室温下，同一块本征硅的电子电导率比空穴电导率大14.对于某均匀掺杂的半导体，若当体内某处电场与浓度梯度的方向相同时，多子漂移电流密度与多子扩散电流密度方向相反，则该半导体的掺杂类型为（）。

参考答案:P型15.下列情形中，室温下扩散系数最小的为( )。

参考答案:含硼、磷的硅16.在某温度范围内，一定掺杂的硅的电阻率随温度升高而增大，涉及的物理机理有（）。

参考答案:晶格散射为主_杂质完全电离17.电子迁移率通常高于空穴迁移率，这是由于电子电导有效质量（）空穴电导有效质量。

参考答案:小于18.假设其它条件不变，可以通过（）降低半导体材料的电阻率。
