发动机气缸排列和部件名称

发动机构造与维修知识点总结发动机是汽车最重要的部件之一,其构造和维修对于汽车的正常运行和可靠性至关重要。

以下是一些关于发动机构造和维修的知识点总结。

1. 发动机的组成部分发动机的组成部分包括以下几个部分:- 盖(Header):包括进气门、排气门、散热门、油嘴等。

- 壳(Shell):包括发动机体、底壳、支架等。

- 曲轴(Wedge):连接着壳和凸轮轴,驱动音符旋转。

- 凸轮轴(Wedge):连接着曲轴和进气门或排气门,控制音符的旋转方向。

- 连杆(连杆大头):连接着曲轴和活塞,控制音符的旋转力度。

- 活塞(Strain):位于连杆的两端,推动音符旋转。

- 进气道(Airway):连接着空气滤清器和进气门,控制空气的进入量。

- 排气道(Airway):连接着排气管和排气门,控制废气的排出量。

- 燃油箱(燃油系统):连接着发动机和燃油泵,控制燃油的供应和储存。

2. 发动机的工作原理发动机通过曲轴和连杆的运动,将燃料的燃烧转化为机械能,供给汽车驱动轮行驶。

在燃烧过程中,燃料和空气混合后进入进气道,通过进气门进入燃烧室。

在燃烧室内,燃料和空气混合后发生燃烧,产生热能和化学能,最终转化为机械能。

机械能通过连杆和曲轴的转动,驱动活塞运动,将能量传递到驱动轮,使汽车行驶。

3. 发动机的维护发动机的维护对于保持其正常运行和可靠性至关重要。

以下是一些关于发动机的维护知识点:- 更换机油:定期更换机油可以保持发动机内部润滑,减少磨损。

一般来说,每行驶5000-8000公里就需要更换一次机油。

- 检查更换空气滤清器:定期更换空气滤清器可以去除空气中的灰尘和有害物质,保持空气的畅通,减少磨损。

一般来说,每行驶5000-8000公里就需要更换一次空气滤清器。

- 更换燃油滤清器:定期更换燃油滤清器可以去除燃油中的杂质和有害物质,保持燃油的纯净,减少磨损。

一般来说,每行驶5000-8000公里就需要更换一次燃油滤清器。

- 检查刹车片和轮胎:定期检查刹车片和轮胎可以保持刹车和轮胎的磨损,避免意外发生。

史上最全发动机内部各个零部件名称构造分解图，一目了然汽车！发动机由两大机构(曲柄连杆机构、配气机构)和五大系统(燃油供给系统、冷却系统、润滑系统、启动系统和点火系统)组成。

下面我们开始图解：一、曲柄连杆机构曲柄连杆机构包括机体组、曲轴飞轮组和活塞杆组。

1、机体组机体组主要由气缸体、气缸盖、气缸垫、油底壳、气缸盖罩以及主轴承盖等组成。

气缸体：发动机的主体，将各个气缸和曲轴箱连为一体，是安装曲轴、活塞以及其他零部件和附件的骨架。

按照气缸体的排列方式可分为气缸体有直列、V 形和水平对置三种形式。

气缸盖：气缸盖的作用是密封气缸，与活塞共同形成燃烧室，承受高温高压燃气压力，也是配气机构的载体。

气缸垫：又称气缸衬垫，位于气缸盖与气缸体之间，其作用是保证良好的密封性，防止气缸漏气和水套漏水等。

油底壳：油底壳是曲轴箱的下半部，又称为下曲轴箱。

其作用是密闭曲轴箱作为储油的外壳，防止杂质的进入。

气缸盖罩：位于发动机上部，是盖在气缸盖上的罩壳，起到密封的作用，防止杂质的进入。

2、曲轴飞轮组曲轴飞轮组主要由曲轴、飞轮、曲轴带轮与正时齿轮等组成，安装在气缸体上面。

曲轴：承受来自连杆的力，将活塞的上下运动转变为曲轴的旋转运动并输出。

飞轮：安装在发动机后方，拥有一定的重量，有储能的作用。

也是离合器的安装部件，其上的齿圈为带动发动机运转的齿圈。

曲轴带轮：带动其他发动机附件的动力来源，依靠传动带将动力传递给发电机、水泵、压缩机、方向助力泵等。

其上有缓冲减振装置，是为了减少因发动机工作时产生的冲击振动。

曲轴正时齿轮：将动力传给凸轮轴的正时齿轮，使发动机能稳定运转。

3、活塞连杆组活塞连杆组主要由活塞、活塞环、活塞销、连杆、连杆瓦和连杆瓦盖等组成。

活塞：发动机气缸中往复运动的机件。

活塞顶部是组成燃烧室的主要部分。

活塞环;嵌入活塞槽沟内部的金属环，分为气环和油环。

活塞销：用来连接活塞和连杆，把活塞承受的气体作用力传给连杆。

连杆：连接活塞和曲轴，并将活塞所受作用力传给曲轴，将活塞的往复运动变成曲轴的旋转运动。

发动机零部件名称(中英文对照).Cylinder Black气缸体 ACHA0277Cylinder Black气缸体 ACHA0277Item Fam No Part No Pt name Qty Description图示序号组件号零件号零件名称数量描述1 AC10A 004 T3711K054Z 机体总成 1 Cylinder block assembly2 T3711K054 机体 1 Cylinder block3 T3135X063 气缸套 6 Liner4 T32166329 大瓦螺栓14 Bolt5 T3271H004 介轮轴 1 Idler shaft6 GB879-76 6x26 销 1 Dowel Φ6x267 T3774A004 挺杆腔堵 6 Plug8 T33142111 定位套14 Thimble9 T32418122 碗堵12 Plug10 T3133K041 瓦盖 1 Bearing cap11 T3133K002 瓦盖 2 Bearing cap12 T3133K032 瓦盖 1 Bearing cap13 T3133K031 瓦盖 1 Bearing cap14 T3133K003 瓦盖 1 Bearing cap15 T3133K004 瓦盖 1 Bearing cap16 AC10A 064 T31134165 衬套 1 Bush17 AC10A 115 T32416119 堵 1 Plug18 AC10A 121 T32417134 堵 1 Plug19 AC10A 124 T64404002 堵 1 Plug20 AC10A 325 T32168212 堵 1 Plug21 AC10A 328 T72101002 垫圈 1 Washer22 AC10A 373 T2418F701 后油封壳 1 Rear housing23 AC10A 400 T3211C002 螺栓 6 Screw24 AC10A 439 T3211C002 螺栓 4 ScrewTiming Gear& Camshaft正时齿轮及凸轮轴 ACHA0277Timing Gear& Camshaft正时齿轮及凸轮轴 ACHA0277Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 AC10B 037 T2314H003 螺栓8 Screw2 AC10B 040 T2314H034 螺栓 4 Screw3 AC10B 277 T3716M091B 前盖 1 Front cover4 AC10B 277 T2418F436 密封圈 1 Seal5 AC10B 316 T2314H005 螺栓9 Screw6 AC10B 320 T2314H004 螺栓 1 Screw7 AC10B 325 T2314H034 螺栓 1 Screw8 AC10B 350 T2314H034 螺栓 2 Screw9 AC10B 436 T2314H013 螺栓 6 Screw10 AC10B 508 T62204001 检查盖 1 Inspection cover11 AC10B 508 T62004002 垫 1 Joint12 AC10B 511 T2314F036 螺栓 4 Screw13 AC10B 560 T3781N042 减震垫 1 Damping Joint14 AC10B 561 T3781N043 隔音板 1 Noiseshield Plate15 AC10B 563 T2314F003 螺栓 2 Screw16 AC10J 004 T0500012 键 1 Key17 AC10J 007 T3117C061 齿轮 1 Gear18 AC10J 013 T33426161A 轮毂 1 Hub19 AC10J 031 T4111A013 齿轮组件 1 Gear assy.20 T3117L061 齿轮 1 Gear21 T0050345 衬套 2 Bush22 AC10J 054 T3241H009 板 1 Plate23 AC10J 069 T2314J010 螺栓 3 ScrewTiming Gear& Camshaft正时齿轮及凸轮轴 ACHA0277Timing Gear& Camshaft正时齿轮及凸轮轴 ACHA0277Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述24 AC10J 129 T4111A008 齿轮 1 Gear25 T3117C041 齿轮 1 Gear26 T2511437 衬套 1 Bush27 AC10J 144 T33123125 垫圈 1 Washer28 AC10J 150 T2722A206 卡簧 1 Circlip29 AC10J 183 T33153121 盖板 1 Cover plate30 AC10J 189 T2116053 销子 1 Dowel31 AC10J 195 T0500012 键 1 Key32 AC10J 201 T3117L023 齿轮 1 Gear33 AC10J 207 T2314J606 螺栓 1 Screw34 AC10J 214 T3321A003 垫圈 1 Washer35 AC10J 180 T31416308 凸轮轴 1 Camshaft36 AC10B 001 T3681P009 垫 1 Joint37 AC10B 274 T3681P034 垫 1 Joint38 AC10B 010 T3716C133A 正时齿轮室 1 Timing caseCrankshaft Pistons & Connecting Rods曲轴，活塞及连杆 ACHA0277Crankshaft Pistons & Connecting Rods曲轴，活塞及连杆 ACHA0277Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 AC10C 005 T3131H022 曲轴 1 Crankshaft2 AC10C 044 T3111V005 轴瓦 1 Bearing3 AC10C 046 T3111V014 轴瓦 1 Bearing4 AC10C 049 T3111V005 轴瓦 4 Bearing5 AC10C 052 T3111V014 轴瓦 4 Bearing6 AC10C 055 T3111X011 轴瓦 1 Bearing7 AC10C 058 T3111X005 轴瓦 1 Bearing8 AC10C 061 T3111V005 轴瓦 1 Bearing9 AC10C 064 T3111V014 轴瓦 1 Bearing10 AC10C 067 T31137551 止推片 2 Thrust washer11 AC10C 070 T31137561 止推片 2 Thrust washer12 AC10D 005 T3135J181ETC 活塞 6 Piston13 AC10D 008 T4181A026 活塞环组件 6 Piston ring assy.14 T3136J051 气环 1 Compression ring15 T3136X021 气环 1 Compression ring16 T3137N021 油环 1 Scrape ring17 AC10D 019 T3313T005 活塞销 6 Piston pin18 AC10D 022 T2721332 卡簧12 Circlip19 AC10D 028 T4115C211 连杆组件 6 Connecting rod assy.20 T3133R001 连杆 1 Connecting rod21 T3133V001 盖 1 Cover22 T32186142 螺栓 2 Screw23 T2135A001 定位销 2 Thimble24 T3112E005 衬套 1 Bush25 AC10D 055 T31132011 轴承12 BearingCylinder Head气缸盖 ACHA02772Cylinder Head气缸盖 ACHA0277Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 AC10E 004 T3681H208A 缸盖垫 1 JointAC10E 004 T72505009 缸盖垫 1 Joint2 AC10E 005 TC3712L042Z 缸盖总成 1 Cylinder head assy.3 T3712L042 缸盖 1 Cylinder head4 T3342E003 进气阀座 6 Inlet valve seat5 T3314A122 排气阀座6 Exhaust valve seat6 T2431154 堵 2 Plug7 T0650586 堵 6 Plug8 T0650203 堵 1 Plug9 T2411157 垫圈 1 Washer10 T0650710 碗堵 3 Plug11 T32417156 出沙孔堵 6 Plug12 AC10E 037 T3343F041 气门导管 6 Guide13 AC10E 040 T3343J021 气门导管 6 Guid14 AC10E 064 T2114A046 定位套 2 Thimble15 AC10E 100 T32166219 螺栓12 Screw16 AC10E 103 T32166221 螺栓18 Screw17 AC10E 106 T32166222 螺栓 2 ScrewRocker Shaft摇臂轴 ACHA0277Rocker Shaft摇臂轴 ACHA0277Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 AC10F 001 T3142L072 进气阀 6 Inlet valve2 AC10F 004 T33817117 密封套 6 Seal3 AC10F 007 T31745122 弹簧 6 Spring4 AC10F 010 T31744133 弹簧 6 Spring5 AC10F 013 T33415118 垫圈6 Washer6 AC10F 016 T33424107 进气阀弹簧座 6 V alve cap7 AC10F 019 T33173108 气门锁夹12 Cotter8 AC10F 025 T3142A051 排气阀 6 Exhaust valve9 AC10F 028 T33817117 密封套 6 Seal10 AC10F 031 T31745122 弹簧 6 Spring11 AC10F 034 T31744133 弹簧 6 Spring12 AC10F 037 T33415118 垫圈 6 Washer13 AC10F 043 T33424107 排气阀弹簧座 6 V alve cap14 AC10F 046 T33173108 气门锁夹12 Cotter15 AC10F 052 T2313H331 双头螺栓 4 Stud16 AC10F 058 T2318A605 螺母 4 Nut17 AC10F 061 T2314J607 螺栓 2 Screw18 AC10F 070 T3818X901 支架 6 Bracket19 AC10F 082 T31411147 摇臂轴 1 Rocker shaft20 AC10F 091 T0650507 堵 2 Plug21 AC10F 103 T4115R306 左摇臂组件 6 Rocker level LH22 AC10F 109 T4115R305 右摇臂组件 6 Rocker level RH23 AC10F 127 T32114145 螺栓12 ScrewRocker shaft摇轴轴 ACHA0277Rocker shaft摇臂轴 ACHA0277Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述24 AC10F 130 T0576052 螺母12 Nut25 AC10F 133 T31744123 弹簧 4 Spring26 AC10F 136 T31743108 弹簧 2 Spring27 AC10F 163 T33117434 垫圈 2 Washer28 AC10F 166 T0170151 卡簧 2 Circlip29 AC10J 239 T3142U031 挺柱12 Tappet30 AC10J 257 T31434307 推杆12 Push rod31 AC20N 011 T3775E012 接头 1 Connection32 AC20N 020 T2233022 螺栓 1 Screw33 AC20N 023 T33811113 橄榄体 1 Olive34 AC20N 025 T3311K015 垫片 2 WasherLubricating Oil Pump润滑油泵 ACHA0277Lubricating Oil Pump润滑油泵 ACHA0277Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 AC20B 007 T4132F057 机油泵 1 Lub.Oil Assy.T3771M085 泵体 1 BodyT3753R101 盖板 1 Cover plateT2314C044 螺栓 4 ScrewT3117A038 齿轮 1 GearT2511852 衬套 1 BushT2488C509 转子 1 Rotor2 AC20B 175 T2314H004 螺栓 2 Screw3 AC20B 179 T2314H002 螺栓 1 Screw4 AC20D 046 T4138A033 限压阀 1 Relief valve5 T32712726 柱塞 1 Plunger6 T31744151 弹簧 1 Spring7 T32712111 弹簧座 1 Seat8 T2721130 卡簧 1 Circlip9 T3775L044 泵体 1 Body10 AC20D 127 T2314K161 螺栓 2 Screw11 AC20G 001 T3571C045 油管 1 Oil pipe12 T3617A005 法兰 1 FlangeT2415H496 O 型圈O Ring14 T3571C046 管 1 Pipe15 AC20G 076 T2314H004 螺栓 2 Screw16 AC20G 084 T2314H004 螺栓 2 Screw17 AC20L 456 T3861A027 冷却喷嘴 6 Cooling Jet18 T3317A009 喷嘴 1 NozzleLubricating Oil Pump润滑油泵 ACHA0277Lubricating Oil Pump润滑油泵 ACHA0277Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述19 AC20L 500 T4138A017 冷却喷嘴阀 6 Cooling Jet V alve20 T33537008 阀体 1 Body21 T3174A004 弹簧 1 Spring22 T2538753 球 1 Ball23 T3271A003 座 1 RetainerFuel Injection Equipment燃油喷射系统 ACHA0277Fuel Injection Equipment燃油喷射系统 ACHA0277Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 AF**** T73208265 喷油泵 1 Drive gear2 AF**** T3117L113G 齿轮 1 Fuel pump3 AF**** T33828108A 垫 2 Joint4 AF**** T3821D014A 支架 1 Bracket5 AF**** T3821A014B 支架 1 Bracket6 AF**** T2314J002 螺栓M10X20 2 Screw7 AF**** T2314J003 螺栓M10X25 2 Screw8 AF**** T2131A008A 垫圈 1 Washer9 AF**** T2314H005 螺栓M8X30 1 Screw10 AF**** Q1201030F3S 双头螺柱 4 Stud11 AF**** GB6170-86M10 螺母M10 4 Nut12 AF**** GB93-87D10 垫圈10 4 Washer13 AF**** T63806001B 喷油泵润滑油管 1 Lubricating oil pipe14 AF17M 002 T4184K012F 油管 1 High pressure pipe15 AF33G 030 T4126K081B 补偿管 1 Compensating pipe16 AF33G 041 T0201047 弯管头 1 Connection17 AF**** T33225412 螺母 1 Nut18 AF**** T33811112 橄榄体 1 Olive19 AF17N 001 T3558X039 油管 1 Oil return pipe20 AF17N 034 T3218R005 过油螺栓 5 Oil-pass screw21 AF17N 043 T3355V002 过油螺栓 1 Oil-pass screw22 AF17N 049 T2411101 垫圈12 Washer23 QD30Z 001 T3355M005B 三通接头 1 Connection24 QD30Z 002 T0920155 垫片 2 WasherFuel Injection Equipment燃油喷射系统 ACHA0277Fuel Injection Equipment燃油喷射系统 ACHA0277Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 AF17E 001 T63301004 喷油器总成 6 Atomizer assy.2 AF17E 004 T3662K002 压板 6 Clamp3 AF17E 008 T2314H006 螺栓12 Screw4 AF17E 007 T0921173 垫圈 6 Washer5 AF17E 037 T33813131 密封圈6 Seal6 AF17E 035 T33813129 隔圈 6 Spacerlywheel Hosing飞轮壳 CDH00865Flywheel Hosing飞轮壳 CDH00865Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 CD**** T73639002 飞轮壳 1 Flywheel housing2 CD**** T36843154 密封条 1 Seal3 CD**** T73631005 盖板 1 Cover plate4 CD**** GB5783-86M6X10 螺栓 2 Screw5 CD**** GB93-87D6 弹簧垫圈6 2 Washer6 CD30A T2314J204 飞轮壳螺栓 6 Screw7 CD30A T2314J607 螺栓 2 Screw8 CD30A T0350025 销子 2 Dowel9 CD30A GB5783-86M12X45 飞轮壳螺栓 2 Screw10 CD30A GB93-87D16 弹簧垫圈 6 Washer11 CD30A GB93-87D12 弹簧垫圈 2 Washer1006-6TRTK01/KA01 Flywheel & Starter Ring1006-6TRTK01/KA01 飞轮及启动齿圈 DDH01188Flywheel & Starter Ring飞轮及启动齿圈 DDH01188Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 DD30B 004 T73639100K1 飞轮部 1 Flywheel assy.2 T73639001 飞轮 1 Flywheel3 T31162121B 齿圈 1 Starter ring4 DD30B 019 T2185103 飞轮螺栓10 Screw5 DD30B 031 T33117127 垫圈10 Washer6 DD**** GB/T276-94-6304-2Z 轴承6205 1 Bearing1006-6TRTN01/NA01 Flywheel & Starter Ring1006-6TRTN01/NA01飞轮及启动齿圈 DDH01188Flywheel & Starter Ring飞轮及启动齿圈 DDH01188Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 DD30B 004 T73639100 飞轮部 1 Flywheel assy.2 T73639001 飞轮 1 Flywheel3 T31162121 齿圈 1 Starter ring4 DD30B 019 T2185103 飞轮螺栓10 Screw5 DD30B 031 T33117127 垫圈10 Washer6 DD**** GB/T276-94-6304-2Z 轴承6205 1 BearingGenerator启动电机 EDGenerator启动电机 EDItem Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 ED**** T2313C077 双头螺栓 3 Stud2 ED**** GB6170-86M10 螺母3 Nut3 ED**** GB93-87-10 弹簧垫圈 3 Spring washer4 ED**** T63701007 起动电机 1 GeneratorFan Drive风扇驱动装置 FBH00001Fan Drive风扇驱动装置 FBH00001Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 FB10B *** T4113H052 风扇驱动支架 1 Bracket2 FB10B *** T2314J014 螺栓 4 Screw3 FB10B *** T63906002 皮带轮 1 Pulley4 FB10B 034 T74402030 皮带 2 Belt5 MD22B T64406012 风扇 1 Fan6 MD22B T3748W241 隔圈 1 Extention7 MD22B 014 T2314H020 螺栓 4 Screw8 MD22B 014 GB93-87D8 垫圈8 4 WasherLubricating Oil Sump润滑油底壳 GBH01372Lubricating Oil Sump GBH01372润滑油底壳Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 GB10A 025 T3627P024 桥架 1 Bridge piece2 GB10A 035 T2311D039 螺栓 2 Screw3 GB20A 043 T2431A016 堵 1 Plug4 GB20A 052 T32186405 堵 2 Drain plug5 GB20A 059 T2415715 O型圈 2 O Ring6 GB20A 088 T3681M007 油底垫 1 Joint7 GB20A 001 T73803103A 油底 1 Oil sump8 GB**** GB5783-86M16X45 螺栓 6 Screw9 GB20A 200 T2314H006A 螺栓 2 Screw10 GB20A 205 T2314H008A 螺栓7 Screw11 GB20A 208 T2314H009A 螺栓 4 Screw12 GB20A 211 T2314H012A 螺栓 5 Screw13 GB20A 200 T2314H023A 螺栓 6 Screw14 GB20A 205 T2314H026A 螺栓 4 Screw15 GB20F 013 T3575K006 吸油管 1 Suction pipe16 GB20F 025 T3683H005 垫 1 Joint17 GB20F 034 T2314H004 螺栓 2 Screw18 GB20F 055 T2314H002 螺栓 1 Screw19 GB33V 004 T3577A125 油尺管 1 Dipstick tube20 GB33V 022 T33812116 橄榄体 1 Clive21 GB33V 130 T3178C076 油尺 1 Dipstick22 ZZ****** T76001041 左支脚 123 ZZ****** T76001042 右支脚 124 ZZ****** T73802112 过渡板 1Cover Plate盖板 ZJH00440Cover Plate盖板 ZJH00440Item Fam No Part No Part name Qty Description图示参号组件号零件号零件名称数量描述1 ZZ23F 004 T0650586 堵 1 Plug2 HB10B 586 T3617A001 板 1 Plate3 HB10B 586 T3683H006 垫 1 Washer4 HB10B 589 T2314H003 螺栓 2 Screw5 HB10B 220 T74001002 加油口 1 Filler6 HB10B 220 T74001003 加油口盖 1 Filler cap7 HB10B 583 T3683H006 加油口垫 1 Joint8 HB10B 241 T2314H010 螺栓 1 Screw9 HB10B 241 T2314H007 螺栓 1 Screw10 HB10B GB1235-76D38X3.1 O型圈 1 O ring11 HB**** GB93-87D8 垫圈8 2 WasherCylinder Head Cover气缸盖罩 HBH02617Cylinder Head Cover气缸盖罩 HBH02617Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 HB10G 001 T3681C001 垫 1 Joint2 HB10G 006 T3718X717 缸盖罩(总成) 1 Cylinder head cover3 HB10G 040 T3274A003 螺母4 Nut4 HB10G 042 T0920009 垫圈 4 Washer5 HB10G 043 T33817135 密封垫 4 Seal6 HB10G 142 T3381J002 密封圈 1 O ring7 HB10G 145 T3781A003 加油口盖 1 Oil filler cover8 HB10G 146 T74001211 油气分离器 1 Oil air separator9 HB10G 147 T74001212 支架 1 Bracket10 HB10G 148 T2314H002 螺栓 2 Screw11 HB10G 149 T2318A603 螺母 2 Nut12 HB10G 150 T74001214 胶管 1 Hose13 HB10G 151 T2481877A 卡子 3 Clip14 HB10G 152 T73802115 胶管 1 Hose15 HB10G 153 T0180063A 卡子 2 Clip16 HB10G 154 T74001215 胶管 1 Hose17 HB10G 156 T73802114 接头 1 Connection18 HB10G 157 T73802101 垫圈 1 Washer19 HB10G 159 T73802103 铰接螺栓 1 Screw20 HB15D 443 T36241123 支架 1 Bracket21 HB20K 001 T3571C014 油管 1 Oil pipe22 HB20K 004 T36833152 垫 1 Joint23 HB20K 007 T2314H003 螺栓 2 ScrewLubricating Oil Filter润滑油滤清器 JBH01149Lubricating Oil Filter润滑油滤清器 JBH01149Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 JB20C 016 T64101001 机油滤清器2 Lub.oil filter2 JB20C 064 T3687W006 垫 1 Joint3 JB20C 079 T4134E031 机滤座 1 Lub.oil head4 JB20C 106 T2314J003 螺栓5 Screw5 JB20L 156 T3686T006 垫 1 Joint6 JB20L 182 T3766P092 接头 1 Adaptor7 JB20L 185 T2314J007 螺栓 1 Screw8 JB20L 187 T2314J003 螺栓 3 Screw9 JB20M 230 T3686A511 垫 1 Joint10 JB20M 233 T2418F602 密封垫 2 Seal11 JB20M 235 T75004281 油管 1 Oil pipe12 JB20M 236 T75004282 油管 1 Oil pipe13 JB20M 240 T2314H004 螺栓 3 Screw14 JB20M 245 T3751K121 法兰 4 Flange15 JB20M 246 T2318A603 螺母 4 Nut16 JB22H 001 T2486A993 油冷器 1 Oil cooler17 JB22H 337 T3688X008 密封垫 2 Joint18 JB22H 338 T2486A990 油冷器壳 1 Oil cooler housing19 JB22H 340 T3684N028 垫 1 Joint20 JB22H 347 T2314H002 螺栓11 Screw21 JB22H 348 T0920146 垫圈14 Washer22 ZA**** T73201640 油门拉线支架 1 Bracket23 ZA**** T2314H034 螺栓 2 Screw24 ZA**** T33134427 隔块 2 SpacerFront End Drive Input前端驱动输入 KBH00575Front End Drive Input前端驱动输入 KBH00575Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量英文描述1 KB10L 013 T0500005 键 1 Key2 KB10L 019 T3115T043 皮带轮 1 Pulley3 KB10L 080 T3311X002 隔圈 1 Spacer4 KB10L 083 T2417711 锁片 1 Cotter5 KB10L 086 T32418313 止推块 1 Block6 KB10L 089 T2415638 O 型圈 1 O Ring7 KB10L 092 T32186137 螺栓 3 ScrewWater Pump & Thermostat水泵及节温器 LBH01659Water Pump & Thermostat水泵及节温器 LBH01659Item Fam No Part No Part name Qty Description图示参号组件号零件号零件名称数量英文描述1 LB10E 140 T3685R005 垫 1 Joint2 LB10E 143 T3755k007 盖板 1 Cover plate3 LB10E 156 T2314H002 螺栓 3 Screw4 LB22C 049 T4131E011C 水泵 1 Water pump5 T2531A112 轴 1 Shaft6 T2415B155 O型圈 1 O Ring7 T3771D045 泵体 1 Body8 T2418M006A 密封圈 1 Seal9 T3117A035 齿轮 1 Gear10 T3746X055A 叶轮 1 Impeller11 T3243C002 盖 1 Cover12 LB22C 143 T2415H494 O 型圈 1 O Ring13 LB22C 145 T2314H015 螺栓 1 Screw14 LB22C 176 T2314N043 螺栓 3 Screw15 LB22C 177 T2314H008 螺栓 1 Screw16 LB22C 178 T2314H006 螺栓 1 Screw17 LB22D 007 T74405005 节温器 2 Thermostat18 LB22D 028 T3685F005 垫 1 Joint19 LB22D 124 T2314J013 螺栓 2 Screw20 LB22D 136 T2314H015 螺栓 1 Screw21 LB22D 160 T2314H008 螺栓 2 Screw22 LB22P 095 T3781D041C 接头 1 ConnectionLB22P 095 T3764E061 接头 1 Connection23 LB22P T2431154 堵 1 Plug24 LB22P 097 T3683N004 垫 1 JointWater Pump & Thermostat水泵及节温器 ACHA0277Water Pump & Thermostat水泵及节温器 ACHA0277Item Fam No Part No Part name Qty Description图示参号组件号零件号零件名称数量英文描述25 LB22P 100 T2314H004 螺栓 2 Screw26 LB22P 110 T33854114 胶管 1 Hose27 LB22P 112 T0180067 卡子 2 Clip28 LD**** T62204004 接头 1 Connection29 XB10E 004 T2314J002 螺栓 2 Screw30 XB22D 007 T2314J004 螺栓 2 Screw31 LB22P T2431154 堵 1 Plug32 LB22D 040 T3771K121E 节温器壳体 1 Thermostat housing body Water Outlet & Inlet水出口及入口 LDH00439Water Outlet & Inle水出口及入口 LDH00439Item Fam No Part No Part name Qty Description图示参号组件号零件号零件名称数量英文描述1 LD22P 006 T3771K043 出水口 1 Water outlet2 LD22P 007 T3684A004 垫 1 Joint3 LD22P 040 T2314H010 螺栓4 Screw4 LD22P 041 T2314H008 螺栓 2 Screw1006-6TRT125N01/NA01 Alternator & Generator1006-6TRT125N01/NA01 交流发电机及发电机 NDH01533Alternator & Generator交流发电机及发电机 NDH01533Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 ND10B 008 T2314H013 螺栓 1 Screw2 ND24A 004 T64501023 发电机 1 Alterator3 ND24A 054 T2314H007 螺栓 1 Screw4 ND24A 109 T0920497 垫圈 4 Washer5 ND24B 136 GB93-87D8 弹簧垫圈8 2 Spring washer6 ND24B 136 GB6170-86M8 螺母 2 Nut7 ND24A 94 T2314H008 螺栓 1 Screw8 ND24A 133 T2314J006 螺栓M10X40 Screw9 ND24B 136 T2131A010 平垫10 1 Washer10 ND24A 136 GB6170-86M10 螺母M10 Nut11 ND24B 004 T74502206B 支架 1 Bracket12 ND24B 016 T3827H025B 支架 1 Bracket13 ND24B 127 T2314J003 螺栓 1 Screw14 ND24B 165 T2314H002 螺栓 4 Screw15 ND24B 322 T3753V014B 调节杆 1 Adjustment level16 ND24B 192 T3753V016 支架 1 Bracket17 ND24B 367 T2314J004 螺栓 1 Screw18 ND**** T2314H018 螺栓 2 Screw19 ND**** T2314H008 螺栓 2 Screw1006-6TRT125K01/KA01 Alternator & Generator1006-6TRT125K01/KA01 交流发电机及发电机 NDH01533Alternator & Generator交流发电机及发电机 NDH01533Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 ND24A 004 T64501023 发电机 1 Alterator2 ND24A 054 T2314H005 螺栓 1 Screw3 ND24A 094 T2314H005 螺栓 1 Screw4 ND***** T74601112 支架 4 Bracket5 ND24B 127 T2314J003 螺栓12 Screw6 ND24A 008 T2314H013 螺栓 2 Screw7 ND***** T74502152 调节杆 1 Adjustment level8 ND24A 133 T2314H006 螺栓M8X45 Screw9 ND24B 136 T2314J006 平垫10X40 1 Washer10 ND24A 136 GB6170-86M8 螺母M8 Nut11 ND24A 136 GB6170-86M10 螺母M10 NutAir Compressor空气压缩机 QDH01356Air Compressor空气压缩机 QDH01356Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 QD10T 070 T3272X021 轮毂 1 Hub2 QD10T 073 T2415H213 O型圈 1 O-ring3 QD10T 076 T3117C161 齿轮 1 Gear4 QD10T 079 T2551A289 轴承 1 Bearing5 QD10T 082 T3241H011 盖板 1 Cover plate6 QD10T 085 T2314H002 螺栓 3 Screw7 QD10T 091 T3753R241 支架 1 Bracket8 QD10T 096 T2311D081 螺栓 3 Screw9 QD10T 098 T2311D560 螺栓 4 Screw1006-6TRT125K01/KA0 1Air Compressor1006-6TRT125K01/KA01 空气压缩机 QDH01356Air Compressor空气压缩机 QDH01356Item Fam No Part No Part name Qty Part name图示参号组件号零件号零件名称数量零件名称1 ND*** T74600123 空压机 1 AIR COMPRESSOR2 ND*** T2314J006 螺栓 1 SCREW3 ND*** T2314A604 螺母 1 NUT4 ND*** 169 T0180063A 喉箍 2 HOSE CLIP5 QD40L 010 T0470672 接头 1 CONNECTION6 QD40L 019 T3355A017 接头 1 CONNECTION7 QD40L T2411157 垫圈 1 WASHER8 QD40L T0470672 接头 2 CONNECTION9 QD40L T3355A017 接头 1 CONNECTION10 QD**** T2411157 垫圈 2 WASHER11 QD**** T0180063A 喉箍 1 HOSE CLIP12 QD**** T64601109 胶管 1 HOSEING13 QD**** T2481877A 喉箍 2 HOSE CLIP14 QD**** T74602321 胶管 2 HOSEING15 QD**** T74602322 胶管 1 HOSEING16 QD**** T64612103B 接头 1 CONNECTION17 QD30Z T64612104 锁母 118 QD20U 034 T64612105 垫片 1 WASHER19 QD10B T0206002 接头 1 CONNECTION20 QD10B T73201647 过油螺栓 2 SCREW21 QD10B T74806022 回油接头 1 CONNECTION22 QD**** T73209521 油管 1 PIPE23 QD**** T73209522 油管 1 PIPE1006-6TRT125K01/KA01 Cover Plate1006-6TRT125K01/KA01 盖板 QDH01131Cover Plate盖板 QDH01131Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 QD *** T74001209 盖板 1 COVER PLA TE2 QD *** T2314J001 螺栓 1 SCREW3 QD *** T64605001A 垫片 2 WASHERGear Drive Auxiliary Drive Option齿轮驱动/转向助力选用 QDH01131Gear Drive Auxiliary Drive Option齿轮驱动/转向助力选用 QDH01131Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 QD10B *** T4113H068A 驱动总成 1 Drive Assy2 T3751K071A 壳体 1 Housing3 GB276-82-208 轴承 1 Bearing4 T2721A537 卡簧 1 Circlip5 T3117A016A 齿轮 1 Gear6 GB276-82-106 轴承 1 Bearing7 QD10B 133 T2415H461 O型圈 1 O Ring8 QD10B 162 T2313H321 双头螺栓 1 Stud9 QD10B 164 T3254T001 双头螺栓 1 Stud10 QD10B 166 T2318A605 螺母 3 NutManifolds & Air Charge Cooler进、排气歧管及空气冷却器 SBH00616Manifolds & Air Charge Cooler进、排气歧管及空气冷却器 SBH00616Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 SB15A 010 T3777U031 进气管 1 Inducion manifold2 SB15A 016 T3688C028 垫 1 Joint3 SB15A 020 T2314J009 螺栓 6 Screw4 SB15A 022 T2314J019 螺栓 2 Screw5 SB16A 002 T3211P018 双头螺栓 4 Stud6 SB16A 003 T2313M083 双头螺栓 2 Stud7 SB16A 003 T2313M083 双头螺栓 2 Stud8 SB16A 004 T2318A634 螺母8 Nut9 SB16A 013 T3688C017 垫 1 Joint10 SB16A 014 T36862191 垫 2 Joint11 SB16A 016 T3778P001/A 排气管 1 Exhaust manifold12 SB15F 001 T3766P241 进气弯管 1 Elbow13 SB15F 031 T2314J014 螺栓 4 Screw14 SB15F 028 T3684N008 垫 1 JointManifolds & Air Charge Cooler进、排气歧管及空气冷却器 SBH00616Manifolds & Air Charge Cooler进、排气歧管及空气冷却器 SBH00616Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 SB15C 006 T3688A006 垫 1 Joint2 SB15C 007 T2674A082 增压器 1 Turbocharger3 SB15C 022 T3211P007 丝对4 Stud5 SB15C 031 T2318A634 螺母 4 Nut6 SB20K 100 T3683D006 垫 1 Joint7 SB20K 118 T2314H003 螺栓 2 Screw8 SB20K 136 T3383A024 胶管 1 Hose9 SB20K 139 T2481877 卡子 2 Clip10 SB20K 152 T3571F016D 增压器回油管 1 Oil return pipe11 SB20L 305 T3583M007 增压器进油管 1 Oil feed pipe12 SB20L 311 T36832138 垫 1 Joint13 SB20L 323 T2314H004 螺栓 2 Screw14 SB20L 343 T0206008 接头 1 Connection15 SB20L 344 T0576116 螺母 1 Nut16 SB20L 350 T0566007 橄榄体 1 Olive17 SB15F 004 T3383E008 胶管 1 Hose18 SB15F 007 T0180070A 喉箍 2 ClipManifolds & Air Charge Cooler进、排气歧管及空气冷却器 SBH00616Manifolds & Air Charge Cooler进、排气歧管及空气冷却器 SBH00616Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 SB***** T33415509 垫 1 Joint2 SB***** T3688C011 垫 2 Joint3 SB***** T74707107 排气弯管 1 Elbow4 SB***** T74707108 排气弯管 1 Elbow5 SB***** T74707106 排气弯管 1 Elbow6 SB***** T74703008 排气弯管支架 1 Bracket7 SB***** T74703009 排气弯管支架 1 Bracket8 SB***** GB5783-86 螺栓M12X1.5X25 4 Screw9 SB***** GB93-87D12 弹垫12 4 Spring washer10 SB***** T2314H006 螺栓12 Screw11 SB***** T2318A633 螺母12 Nut12 SB***** GB97.1-85D12 垫 4 Washer13 SB***** T2314J003 螺栓12 Screw14 SB16D 002 T2313F059 丝对 6 Stud15 SB16A 004 T2318A633 螺母 6 NutLow Pressure Fuel System低压燃油系统 VBH01457Low Pressure Fuel System低压燃油系统 VBH01457Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 VB17C 003 T64102002A 滤清器 1 Fuel filter2 VB**** T64102003 柴滤器滤芯 23 ZE25B 311 T0650204 堵 2 Plug4 ZE25B 312 T73274309 垫圈 2 Washer5 VB17C 040 T2314J006 螺栓 2 Screw6 VB17C 070 T2318A604 螺母 2 Nut7 VB17C 220 T3818D013 支架 1 Bracket8 VB17C 295 T2314J002 螺栓 1 Screw9 VB****** T4121C031F 油管Pipe (Lift Pump to filter)10 VB****** T63201702B 油管Pipe (Filter to pump)11 VB****** T63302029 油管Pipe (Pump to filter)12 VB17N 100 T3425M006 油管 1 Pipe (Atomizer to pump)13 VB17N 118 T33225412 螺母 2 Nut14 VB17N 121 T33811112 橄榄体 2 Olive15 VB17N 148 T73217019 接头 1 Connection16 VB17N 151 T0095344A 过油螺栓 1 Nut17 VB17N 154 T73208144 密封垫 2 Nut18 V e****** T65005001A 回油管 1 Pipe19 VB17N 283 T0576113 螺母 1 Nut20 VB17N 286 T0566004 橄榄体 1 OliveBlanking Plates盖板 VBH02136Blanking Plates盖板 VBH02136Item Fam No Part No Part name Qty Description图示参号组件号零件号零件名称数量描述1 VB**** GB5783-86M8X20 螺栓 4 Screw2 VB**** GB93-87D8 弹簧垫圈 4 Washer3 VB**** T36856104A 垫片 1 Washer4 VB**** T63207003A 盖板 1 Cover plateCold Start System冷起动系统 WDH00033Cold Start System冷起动系统 WDH00218Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 ZE25B 094 T4124E022 进气加热管 1 Pipe2 ZE25B 097 T33225412 螺母 1 Nut3 ZE25B 103 T33811112 橄榄体 1 Olive4 WD15B 010 T2666106 加热器 1 HeaterEngine Lifting发动机提升 XBH00314Engine Lifting发动机提升 XBH00314Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 XB31D 001 T74502130 吊耳 1 Left brackt2 XB31D 007 T2314J003 螺栓 3 Screw3 XB31E 004 T3654W003 吊耳 1 Left brackt4 XB31E 010 T2314J003 螺栓 2 ScrewThe Plate垫板 XBH00315The Plate垫板 XBH00315Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 ND***** T73203325 垫板 1 Plate2 ND***** T74502220 支架 1 Bracket3 ND***** T2314J003 螺栓 3 Screw4 ND***** T2318A604 螺母 3 Nut5 ND***** T75701020 支架 1 Bracket7 ND***** T74502132 空调压缩机调解杆 1 Adjustment level8 ND***** T2314J005 螺栓 1 Screw9 ND***** T2318A604 螺母M10 1 Nut10 ND***** T2314H006 螺栓 1 Screw11 ND***** T2318A603 螺母M8 1 Nut12 ND***** T74502133 隔块 1 Spacer block13 ND***** GB97.1-85D8 垫圈8 2 Washer14 ND***** T2314H019 螺栓 1 ScrewWater temperature sensor水温传感器 ZJH00440Water temperature sensor水温传感器 ZJH00440Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 ZL33Q 025 T65204003B 水温传感器 1 Sensor2 ZZ*** 001 T62204003 放水阀 1 Water drain valve3 ZL*** T64403007 放水管 1 Water drain pipe4 ZL*** T64403008 支架 1 Bracket5 ZL*** T0180063 喉箍 1 Clip6 ZL*** 001 T32161114 水堵 1 Plug7 QD30Z 003 T0650594 螺堵 1 PlugMountings支撑 ZCH00878Mountings支撑 ZCH00878Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 zz****** T2313C125 丝对8 Stud2 zz****** GB6170-86M16 螺母8 Nut3 zz****** GB97.1-85D16 平垫16 Washer4 zz****** GB93-87D16 弹簧垫圈16 Spring washerJoints & Gaskets-Top Service Kit垫及垫片（顶部维修组件） SACA0140Joints & Gaskets-Top Service Kit垫及垫片（顶部维修组件） SACA0140Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 TU5LT0179 顶部垫片 1 Top Joint2 T3681H208 气缸盖垫 1 Joint3 T3681C001 气缸盖罩垫 1 Joint4 T3685R005 垫 1 Joint5 T3685F005 垫 1 Joint6 T3684N008 垫 1 Joint7 T3688C017 排气管垫 1 Joint8 T36862191 排气歧管垫 2 Joint9 T3684A004 垫 1 Joint10 T36832138 垫 1 Joint11 T3683D006 垫 1 Joint12 T3683N004 垫 1 Joint13 T3688A006 增压器到排气管垫 1 Joint14 T0921173 喷油器垫圈 6 Seal15 T33817117 气门油封12 Seal16 T33813131 密封 6 Seal17 T3688C028 进气歧管垫 1 JointJoints & Gaskets-Bottom Service Kit垫及垫片（底部维修组件） SACA0140Joints & Gaskets-Bottom Service Kit垫及垫片（底部维修组件） SACA0140Item Fam No Part No Part name Qty Description图示序号组件号零件号零件名称数量描述1 TU5LBO158 底部垫片 1 Bottom Joint2 T3681M007 油底壳垫 1 Joint3 T3688X008 油冷器罩垫 1 Joint4 T3681P009 正室齿轮室垫 1 Joint5 T3681P034 垫 1 Joint6 T3686T006 垫 1 Joint7 T36856104A 垫 1 Joint8 T36833152 垫 1 Joint9 T3683D006 垫 1 Joint10 T3683H006 垫 1 Joint11 T2415H461 Ｏ型密封圈 1 ＯRing21。

了解汽车发动机基本构造详解汽车要在道路上行驶必须先有动力，而动力的来源确实是发动机。

发动机性能的好坏是决定汽车行驶性能的最大因素。

目前汽车使用的发动机均属于内燃机，发动机的功能确实是将燃料的化学能转成热能再转成机械能，而机械能也确实是一样所谓的动力。

发动机在将燃料转成动力的过程中会通过一定的工作程序，而且此程序是周而复始连续不断的循环。

常见的车用发动机依种类、大小及用途等等的不同而有许多的分类方式。

一、依工作循环方式：1、奥图循环(Otto cycle)：使用在汽油发动机。

2、狄塞尔循环(Diesel cycle)：使用在柴油发动机。

二、依使用燃料的种类：1、汽油发动机：要紧使用在汽车、航空器。

2、柴油发动机：要紧使用在汽车、船、发电机。

3、重油发动机：要紧使用在船、发电机。

4、燃气发动机：要紧使用在汽车。

三、依冷却方式分：1、气冷式发动机2、水冷式发动机四、依工作循环冲程分：1、二冲程发动机：二个冲程完成一个工作循环。

2、四冲程发动机：四个冲程完成一个工作循环。

五、依活塞运动的不同分：1、往复式活塞发动机(reciprocating engine)2、回转式活塞发动机(rotary engine)六、依点火方式分：1、压缩点火式发动机2、火花塞点火式发动机七、依气缸数量分：1、单气缸发动机2、多气缸发动机八、依气缸排列方式分：1、直列式发动机2、V型发动机3、W型发动机4、水平对置发动机现行汽车产品上所使用的发动机，要紧为采纳奥图循环、以汽油为燃料的往复式活塞四冲程多气缸自然进气发动机，依不同的排气量与工程需求，有直列四缸、V型六气缸等形式。

各种型式的发动机所采纳的零件，以及在发动机外部的次系统零组件，都专门的相似。

接下来我们将为大伙儿一一的介绍发动机的各项零件和次系统的原理及功能。

●发动机的差不多构造——缸径、冲程、排气量与压缩比发动机是由凸轮轴、气门、气缸盖、气缸体、活塞、活塞连杆、曲轴、飞轮、油底壳等要紧组件，以及进气、排气、点火、润滑、冷却等系统所组合而成。

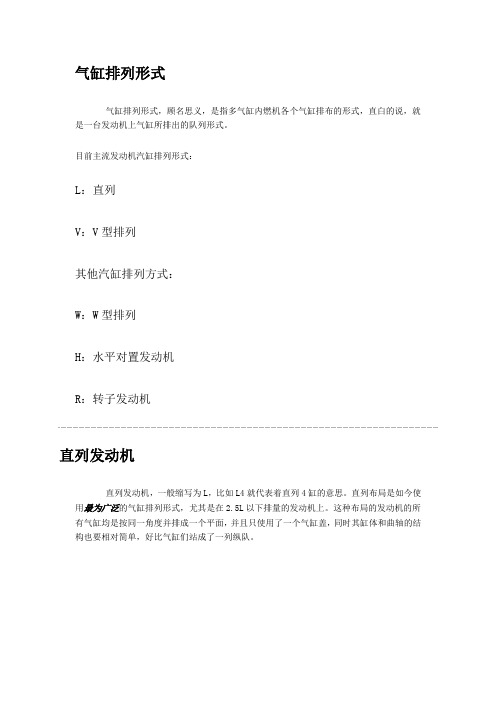

气缸排列形式气缸排列形式，顾名思义，是指多气缸内燃机各个气缸排布的形式，直白的说，就是一台发动机上气缸所排出的队列形式。

目前主流发动机汽缸排列形式：L：直列V：V型排列其他汽缸排列方式：W：W型排列H：水平对置发动机R：转子发动机直列发动机直列发动机，一般缩写为L，比如L4就代表着直列4缸的意思。

直列布局是如今使用最为广泛的气缸排列形式，尤其是在2.5L以下排量的发动机上。

这种布局的发动机的所有气缸均是按同一角度并排成一个平面，并且只使用了一个气缸盖，同时其缸体和曲轴的结构也要相对简单，好比气缸们站成了一列纵队。

『直6发动机』具体来说，我们常见的大致有L3、L4、L5、L6型四款（数字代表气缸数量）。

这种布局发动机的优势在于尺寸紧凑，稳定性高，低速扭矩特性好并且燃料消耗也较少，当然也意味着制造成本更低。

同时，采用直列式气缸布局的发动机体积也比较紧凑，可以适应更灵活的布局。

也方便于布置增压器类的装置。

但其主要缺点在于发动机本身的功率较低，并不适合配备6缸以上的车型。

V型发动机所谓V型发动机，简单的说就是将所有汽缸分成两组，把相邻汽缸以一定夹角布置一起（左右两列气缸中心线的夹角γ＜180°），使两组汽缸形成一个夹角的平面，从侧面看汽缸呈V字形（通常的夹角为60°），故称V型发动机。

与我们上面介绍的直列布局形式相比，V型发动机缩短了机体的长度和高度，而更低的安装位置可以便于设计师设计出风阻系数更低的车身，同时得益于汽缸对向布置，还可抵消一部分振动，使发动机运转更为平顺。

比如一些追求舒适平顺驾乘感受的中高级车型，还是在坚持使用大排量V型布局发动机，而不使用技术更先进的“小排量直列型布局发动机+增压器”的动力组合。

概括的说：我们可以这样理解，发动机气缸采用V型布局，可以说在结构层面上克服了一些传统直列布局的劣势，但同样，精密的设计让制造工艺更复杂，同时由于机体的宽度较大，也不方便安装其他辅助装置。

发动机总成发动机总成发动机总成,又称为引擎，是一种能够把一种形式的能转化为另一种更有用的能的机器，通常是把化学能转化为机械能。

（把电能转化为机器能的称谓电动机）有时它既适用于动力发生装置,也可指包括动力装置的整个机器.比如汽油发动机,航空发动机.发动机最早诞生在英国，所以，发动机的概念也源于英语，它的本义是指那种“产生动力的机械装置”。

随着科技的进步，人们不断地研制出不同用途多种类型的发动机，但是，不管哪种发动机，它的基本前提都是要以某种燃料燃烧来产生动力。

所以，以电为能量来源的电动机，不属于发动机的范畴。

回顾发动机产生和发展的历史，它经历了外燃机和内燃机两个发展阶段。

所谓外燃机，就是说它的燃料在发动机的外部燃烧，发动机将这种燃烧产生的热能转化成动能，瓦特发明的蒸汽机就是一种典型的外燃机，当大量的煤燃烧产生热能把水加热成大量的水蒸汽时，高压便产生了，然后这种高压又推动机械做功，从而完成了热能向动能的转变。

明白了什么是外燃机，也就知道了什么是内燃机。

这一类型的发动机与外燃机的最大不同在于它的燃料在其内部燃烧。

内燃机的种类十分繁多，我们常见的汽油机、柴油机是典型的内燃机。

我们不常见的火箭发动机和飞机上装配的喷气式发动机也属于内燃机。

不过，由于动力输出方式不同，前两者和后两者又存在着巨大的差异。

一般地，在地面上使用的多是前者，在空中使用的多是后者。

当然有些汽车制造者出于创造世界汽车车速新纪录的目的，也在汽车上装用过喷气式发动机，但这总是很特殊的例子，并不存在批量生产的适用性。

此外还有燃气轮机，这种发动机的工作特点是燃烧燃烧产生高压燃气，利用燃气的高压推动燃气轮机的叶片旋转，从而输出动力。

燃气轮机使用范围很广，但由于很难精细地调节输出的功率，所以汽车和摩托车很少使用燃气轮机，只有部分赛车装用过燃气轮机。

人类的智慧是无穷无尽的，各种新型的发动机不断地被研制出来，但是，出于安全操控的需要，到目前为止，我们可爱的摩托车还只有一种选择——往复式发动节气门节气门是当今电喷车发动机系统最重要的部件，他的上部是空气滤清器，下部是发动机缸体，是汽车发动机的咽喉。

气缸体是发动机的重要组成部分，它主要承担着支承、保护和组装的作用。

1. 支承作用：气缸体是发动机的基础部件，它为曲轴、活塞、气缸盖等部件提供支撑和固定的作用。

在发动机运行时，这些部件会受到较大的力和力矩，而气缸体的坚固和稳定能够有效地减少这些部件的振动和位移，提高发动机运行的稳定性和可靠性。

2. 保护作用：气缸体还具有保护发动机内部部件的作用。

它能够防止冷却液和机油泄漏，防止灰尘、污垢和其他杂质进入发动机内部，从而保护发动机内部部件不受损伤和污染。

3. 组装作用：气缸体还具有组装发动机的作用。

它作为发动机的基础部件，能够将曲轴、活塞、气缸盖等部件组装在一起，形成一个完整的发动机。

同时，气缸体还能够为这些部件提供润滑和冷却的作用，保证发动机的正常运行。

总之，气缸体是发动机中非常重要的部件，它的作用是支承、保护和组装发动机内部部件，保证发动机的正常运行。

史上最全的发动机内部构造图解（彩图）下面是小编从其他地方转载过来的史上最全的发动机内部构造图解彩图分享给大家，这些发动机构造图解非常清晰而且是彩色版的非常的少见哦，对于想了解发动机内部构造的朋友，赶紧收藏起来吧。

发动机机体组构造图解现代汽车发动机机体组主要由机体、气缸盖、气缸盖罩、气缸衬垫、主轴承盖以及油底壳等组成。

机体组是发动机的支架，是曲柄连杆机构、配气机构和发动机各系统主要零部件的装配基体。

气缸盖用来封闭气缸顶部，并与活塞顶和气缸壁一起形成燃烧室。

机体组部件气缸盖构造图解气缸盖用来封闭气缸并构成燃烧室。

气缸盖铸有水套、进水孔、出水孔、火花塞孔、螺栓孔、燃烧室等。

气缸盖气缸体构造图解气缸体是发动机的主体，它将各个气缸和曲轴箱连成一体，是安装活塞、曲轴以及其他零件和附件的支承骨架。

气缸体气缸垫构造图解气缸垫位于气缸盖与气缸体之间，其功用是填补气缸体和气缸盖之间的微观孔隙，保证结合面处有良好的密封性，进而保证燃烧室的密封，防止气缸漏气和水套漏水。

气缸垫活塞连杆组件构造图解活塞连杆组是发动机的传动件，它把燃烧气体的压力传给曲轴，使曲轴旋转并输出动力。

活塞连杆组主要由活塞、活塞环、活塞销及连杆等组成。

活塞连杆组件活塞构造图解活塞的主要功用是承受燃烧气体压力，并将此力通过活塞销传给连杆以推动曲轴旋转，此外活塞顶部与气缸盖、气缸壁共同组成燃烧室。

活塞是发动机中工作条件最严酷的零件，作用在活塞上的有气体力和往复惯性力。

活塞连杆构造图解连杆组包括连杆体、连杆盖、连杆螺栓和连杆轴承等零件。

连杆组的功用是将活塞承受的力传给曲轴，并将活塞的往复运动转变为曲轴的旋转运动。

连杆小头与活塞销连接，同活塞一起做往复运动；连杆大头与曲柄销连接，同曲轴一起做旋转运动，因此在发动机工作时连杆在做复杂的平面运动。

连杆曲轴飞轮组构造图解曲轴飞轮组包括曲轴、飞轮、扭转减振器、平衡轴。

曲轴飞轮组的作用是把活塞的往复运动转变为曲轴的旋转运动，为汽车的行驶和其他需要动力的机构输出扭矩；同时还储存能量，用以克服非做功行程的阻力，使发动机运转平稳。

摩托车发动机分解介绍摩托车发动机构造原理照片图解气缸、活塞：图6-2 气缸的另一视角图GY6气缸如图6-1所示。

我们从图6-1可以看到，在气缸体边上有槽（或叫正时链条通道），正时链条从此通过到达气缸头，其中还要安装链条的导板片（图6-3a）、链条张紧器（图6-3b）。

图6-1中我们可以看到气缸正前方有一个孔，它是用来安装正时链条的链条调整器总成的，链条调整器总成如图6-3所示。

当正时链条发生磨损松动及异响时，我们可以通过链条调整器来对其进行一定的调整。

图6-3a 导板片图6-3b 链条张紧器图6-3 GY6链条调整器总成我们在前面已经了解过曲轴箱，在实际的安装中，图6-1所示的气缸，应该是反过来朝下安装在曲轴箱上的。

在图6-1中，气缸中间圆形的缸套部分，就是活塞在气缸中上下运动的空间。

我们没有找到GY6活塞的专门图片，但图6-4给出了一些活塞的照片，图6-5给出了一组活塞环的照片。

图6-4 一组活塞图片图6-5 一组活塞环图片见图6-4，活塞上有环槽部，用来安装活塞环。

活塞环分气环、油环。

GY6有二道气环，一道油环。

气环是用来防止燃烧室气体进入曲轴箱，而油环是用来防止润滑机油窜入燃烧室的。

在这里给大家提一个问题，为什么活塞顶部有两个倾斜凹坑？你想一想吧，答案是：避免活塞位于气缸上止点时与进排气门相撞而设置的。

国产上述GY6配件零售价格：缸体大约是￥200多块，国产的活塞价格大约是￥40左右，活塞环￥70左右。

合资的和进口的就贵许多，甚至数倍。

BH GY6强制风扇：在上述的文章中，我们看到了躲在屁股下座垫下发动机里的某些真面目，但是也许会有超级菜鸟问，我还是看不到呀！是的，气缸头和气缸是被包围起来的，像巴基斯坦的妇女，永远戴着一层面纱，这个面纱就是：发动机风扇导风罩，如图7-1所示。

图7-2是风扇盖。

图7-3是各种冷却风扇。

图7-1 风扇导风罩图7-2 风扇盖图7-3 各种冷却风扇在上文中我们看到了气缸头、气缸的图片，为了带走燃烧产生的大量热量，我们可以看到它们外周覆盖的巨大散热片，但是还是不行啊，热啊，于是就用塑料罩包起来，用风扇不停地吹，塑料罩的功用就是形成冷却气流流动的气道。
