机械工程测试技术实验报告实验一信号分析与测量装置特性仿真实验1信号分析虚拟实验实验目的1．理解周期信号可以分解成简谐信号，反之简谐信号也可以合成周期性信号；2.加深理解几种典型周期信号频谱特点；3.通过对几种典型的非周期信号的频谱分析加深了解非周期信号的频谱特点。
实验原理信号按其随时间变化的特点不同可分为确定性信号与非确定性信号。
确定性信号又可分为周期信号和非周期信号。
本实验是针对确定性周期信号和非周期信号进行的。
1、周期性信号的描述及其频谱的特点任何周期信号如果满足狭义赫利条件，即：在一个周期内如果有间断点，其数目应为有限个；极大值和极小值的数目应为有限个；在一个周期内f(t) 绝对可积，即：等于有限值则f(t)可以展开为傅立叶级数的形式，用下式表示：式中：是此函数在一个周期内的平均值,又叫直流分量。
它是傅氏级数中余弦项的幅值。
它是傅氏级数中正弦级数的幅值。
2是基波的圆频率。
在数学上同样可以证明，周期性信号可以展开成一组正交复指数函数集形式，即：式中：为周期性信号的复数谱，其中m就为三角级数中的k. 。
以下都以k 来说明。
由于三角级数集和指数函数集存在以下关系：所以，两种形式的频谱存在如下关系。
即：还把其中的分别称为实频谱由此可见，一复杂的周期性信号是由有限多个或无限多个简谐信号叠加而成，当然，反之复杂的周期性信号也就可以分解为若干个简谐信号。
这一结论对工程测试极为重要，因为当一个复杂的周期信号输入到线性测量装置时，它的输出信号就相当于其输入信号所包含的各次简谐波分量分别输入到此装置而引起的输出信号的叠加。
周期性信号的频谱具有三个突出特点：⑴、周期性信号的频谱是离散的；⑵、每条谱线只出现在基波频率的整倍数上，不存在非整倍数的频率分量；⑶、各频率分量的谱线高度与对应谐波的振幅成正比。
本实验中信号的合成与分解时输入信号包含有正弦波、余弦波，以及周期性的方波、三角波、锯齿波和矩形波。
2、非周期信号的描述及其频谱特点设有非周期信号f(t)，由它可构造出一个周期信号,它是由每隔T秒重复一次而形成。
机械基础实验报告一、实验目的。
本实验旨在通过实际操作，加深学生对机械基础知识的理解，培养学生动手能力和实验技能，提高学生的实际动手操作能力。
二、实验仪器与设备。
1. 实验台。
2. 螺杆。
3. 螺母。
4. 力传感器。
5. 数据采集系统。
三、实验原理。
本实验主要通过螺杆的力学原理，探究力的传递和变换规律。
当给螺杆施加一个力F1，螺杆将产生一个力F2，通过力传感器和数据采集系统可以获得F1和F2的数值，从而计算出螺杆的力传递和变换规律。
四、实验步骤。
1. 将螺杆和螺母安装在实验台上，保证螺杆和螺母之间的配合间隙适当。
2. 连接力传感器和数据采集系统，确保连接正确并稳固。
3. 施加一个力F1到螺杆上，记录下力传感器显示的数值。
4. 根据实验数据计算出螺杆产生的力F2，并进行比较分析。
五、实验数据与分析。
通过实验数据采集系统获得的数据，我们可以计算出螺杆产生的力F2与施加的力F1之间的关系。
通过分析这些数据，我们可以得出螺杆的力传递和变换规律，从而加深对力学原理的理解。
六、实验结果与结论。
根据实验数据和分析结果，我们得出了螺杆的力传递和变换规律。
实验结果表明，在螺杆和螺母的配合下，施加在螺杆上的力F1能够产生一个力F2，且F2与F1之间存在一定的比例关系。
这一结论对于机械传动和力学原理的理解具有重要意义。
七、实验心得体会。
通过本次实验，我深刻体会到了理论知识与实际操作的结合的重要性。
只有通过实际操作，我们才能更加深入地理解和掌握理论知识，培养动手能力和实验技能，提高实际动手操作能力。
同时，本次实验也让我对机械基础知识有了更加深刻的理解，为我今后的学习和工作打下了坚实的基础。
八、参考文献。
1. 《机械基础》，XXX，XXX出版社，20XX年。
2. 《力学原理》，XXX，XXX出版社，20XX年。
以上就是本次机械基础实验的实验报告，希望能对大家有所帮助。
感谢大家的阅读！。
物理实验技术中的机械性能测试方法在物理实验技术中，机械性能测试方法是非常重要的一部分。
通过对各种材料、器件和装置的机械性能进行测试，可以评估其在真实工作条件下的性能和可靠性，为设计和制造提供参考。
本文将探讨几种常见的机械性能测试方法，并分析其原理和适用范围。
一、拉伸测试拉伸测试是一种常见的机械性能测试方法，用于评估材料的拉伸强度、延展性和断裂特性。
通过将材料制成标准试样，并施加均匀的拉力，观察材料在拉伸过程中的变形和破坏情况，可以得到材料的应力-应变曲线和断裂性能参数。
拉伸测试广泛应用于金属、塑料、橡胶等材料的强度和可塑性评估。
二、压缩测试压缩测试是测量材料在受到垂直压力时的变形和强度的测试方法。
通过将材料制成标准试样，并施加均匀的压力，观察材料在压缩过程中的应变和破坏情况，可以得到材料的应力-应变曲线和压缩强度。
压缩测试主要用于评估材料的抗压性能，广泛应用于建筑材料、电子元器件等的设计和生产。
三、弯曲测试弯曲测试是测量材料在受到弯曲加载时的变形和强度的测试方法。
通过将材料制成标准试样，并施加均匀的弯矩，观察材料在弯曲过程中的应变和破坏情况，可以得到材料的应力-应变曲线和弯曲强度。
弯曲测试主要用于评估材料的韧性和抗弯强度，广泛应用于建筑结构、航空航天等领域。
四、硬度测试硬度测试是测量材料抵抗局部变形和破坏的能力的测试方法。
通过在材料表面施加一定的压力或者冲击，然后测量材料在压力或冲击下产生的变形或者破裂，可以得到材料的硬度值。
硬度测试可以用于评估材料的抗磨性、抗刮性以及对外力的抵抗能力，广泛应用于金属、陶瓷、塑料等材料的生产和加工。
五、冲击测试冲击测试是测量材料在受到突然外力作用下的变形和破裂特性的测试方法。
通过使用冲击试验机或者落锤等设备，施加一定的冲击力或者冲击能量在材料上进行试验。
冲击测试可以用于评估材料的韧性、抗冲击性能以及耐久性，广泛应用于金属、塑料、复合材料等行业。
六、疲劳测试疲劳测试是测量材料在长期受到交变载荷作用下的变形和破裂特性的测试方法。
机械工程测试技术教案1. 引言本教案旨在为机械工程专业的学生提供机械工程测试技术的相关知识和实践技巧。
通过本课程的学习，学生将能够掌握机械工程测试的基本原理和方法，并能够独立进行机械工程测试项目的规划、实施和分析。
2. 教学目标本课程的教学目标如下：•理解机械工程测试的基本原理和方法；•掌握常见机械工程测试仪器的操作和使用技巧；•能够独立规划机械工程测试项目，并进行实施和结果分析；•培养学生的实验设计和数据处理能力；•提高学生的团队协作和沟通能力。
3. 教学内容3.1 机械工程测试的基本原理•概述机械工程测试的定义、分类和应用领域；•熟悉机械工程测试的基本原理和方法；•了解机械工程测试中常见的测量误差来源及其对测试结果的影响。
3.2 常见机械工程测试方法•学习力学测试方法，包括静力学测试和动力学测试；•掌握热力学测试方法，包括温度、压力和流量的测量；•熟悉振动测试方法，包括振动信号的采集与分析。
3.3 机械工程测试仪器的操作和使用技巧•了解各类常见机械工程测试仪器的基本原理和使用方法；•学习如何正确操作机械工程测试仪器，进行测试数据的采集和处理。
3.4 机械工程测试项目的规划和实施•学习机械工程测试项目的规划和设计方法；•掌握实验的基本流程，包括实验前准备、实验方案设计、实验设备选择和实验数据采集；•学习实验结果的分析和报告撰写。
4. 教学方法本课程将采用以下教学方法：•授课：通过理论讲解，向学生传授机械工程测试的相关知识；•实验：通过实际操作，让学生掌握机械工程测试仪器的使用技巧，并进行实验项目的实施；•小组讨论：组织学生进行小组讨论，提高学生的团队协作和沟通能力；•课堂练习：通过课堂练习，帮助学生巩固所学内容。
5. 教学评价方法为了评价学生对本课程的学习情况，我们将采用以下评价方法：•平时成绩：根据学生的课堂参与情况、课堂作业和小组讨论表现评定；•实验报告：根据学生的实验设计、实验结果分析和报告撰写情况评定；•期末考试：通过笔试形式考察学生对机械工程测试知识的掌握情况。
机械工程《传感器与检测技术》测试技术实验指导书机械工程测试技术实验指导书——传感器与检测技术罗烈雷编机械工程系机械工程测试技术实验指导书——传感器与检测技术一、测试技术实验的地位和作用《传感器与检测技术》课程，在高等理工科院校机械类各专业的教学打算中，是一门重要的专业基础课，而实验课是完成本课程教学的重要环节。
其要紧任务是通过实验巩固和消化课堂所讲授理论内容的明白得，把握常用传感器的工作原理和使用方法，提高学生的动手能力和学习爱好。
其目的是使学生把握非电量检测的差不多方法和选用传感器的原则，培养学生独立处理问题和解决问题的能力。
二、应达到的实验能力标准1、通过应变式传感器实验，把握理论课上所讲授的应变片的工作原理，并验证单臂、半桥、全桥的性能及相互之间关系。
2、通过差动变压器静态位移性能测试和差动变压器零点残余电压的补偿电路设计，把握理论课上所讲授的差动变压器的工作原理和零点残余电压的补偿措施。
3、通过电涡流式传感器的静态标定和被测体材料对电涡流式传感器特性的阻碍实验，把握理论课上所讲授的电涡流式传感器的原理及工作性能，验证不同性质被测体材料对电涡流式传感器性能的阻碍。
4、通过差动面积式电容传感器的静态及动态特性测试，了解差动面积式电容传感器的工作原理及其特性。
5、通过磁电感应式传感器的性能和霍尔式传感器直流静态位移特性的测试方法，把握磁电感应式传感器的工作原理及其性能和霍尔式传感器的工作原理及其特能。
6、通过压电式传感器的动态响应和引线电容对电压放大器与电荷放大器的阻碍实验，把握压电式传感器的原理、结构及应用和验证引线电容对电压放大器的阻碍，了解电荷放大器的原理和使用方法。
7、通过光敏三极管和光敏电阻的性能测试，把握光电传感器的原理与应用方法。
8、热电偶和热敏电阻的性能测试的方法，把握热电偶的原理和 NTC 热敏电阻的工作原理和使用方法，并对传感器灵敏度线性度进行分析。
9、通过差动放大器和低通滤波器设计和测试，把握差动放大器和滤波器的设计方法和性能测试方法。
《机械工程测试技术》实验指导书实验一、霍尔传感器的直流激励特性一、实验目的加深对霍尔传感器静态特性的理解。
掌握灵敏度、非线性度的测试方法，绘制霍尔传感器静态特性特性曲线，掌握数据处理方法。
二、实验原理当保持元件的控制电流恒定时，元件的输出正比于磁感应强度。
本实验仪为霍尔位移传感器。
在极性相反、磁场强度相同的两个钢的气隙中放置一块霍尔片，当霍尔元件控制电流I不变时，Vh与B成正比。
若磁场在一定范围内沿X方向的变化梯度dB/dX为一常数，则当霍尔元件沿X方向移动时dV/dX=RhXIXdB/dX=K，K为位移传感器输出灵敏度。
霍尔电动势与位移量X成线性关系，霍尔电动势的极性，反映了霍尔元件位移的方向。
三、实验步骤1.有关旋钮初始位置：差动放大器增益打到最小，电压表置2V档，直流稳压电源置±2V档。
2..RD、r为电桥单元中的直流平衡网络。
3.差动放大器调零，按图6－1接好线，装好测微头。
4.使霍尔片处于梯度磁场中间位置，调整RD使电压表指示为零。
5.上、下旋动测微头，以电压表指示为零的位置向上、向下能够移动5mm，从离开电压表指示为零向上5mm的位置开始向下移动，建议每0.5mm读一数，记下电压表指示并填入数据记录表。
6.用以上的位移和输出电压数据，绘出霍尔传感器静态特性的位移和输出电压特性V-X曲线, 指出线性范围。
7.将位移和输出电压数据分成两组，用“点系中心法”对数据进行处理，并计算两点联线的斜率，即得到灵敏度值。
实验可见：本实验测出的实际是磁场的分布情况，它的线性越好，位移测量的线性度也越好，它们的变化越陡，位移测量的灵敏度也就越大。
数据记录表四、思考题1.为什么霍尔元件位于磁钢中间位置时，霍尔电动势为0。
2.在直流激励中当位移量较大时，差动放大器的输出波形如何？实验二、电容传感器的直流特性实验内容：加深对电容传感器静态特性的理解。
掌握灵敏度、非线性度的测试方法，绘制电容传感器静态特性曲线，掌握数据处理方法。

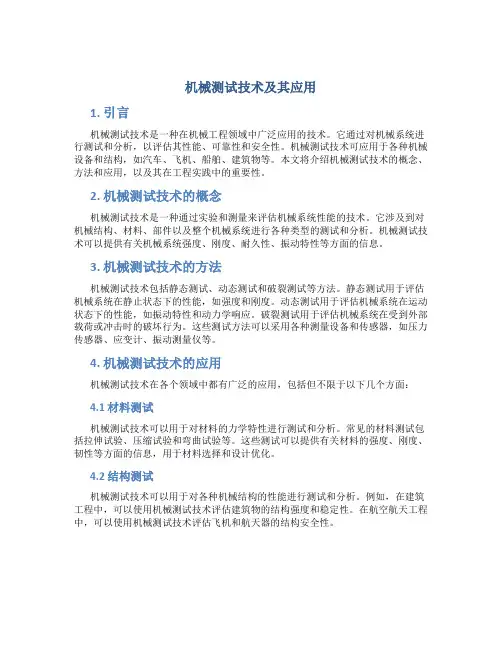

机械测试技术及其应用1. 引言机械测试技术是一种在机械工程领域中广泛应用的技术。
它通过对机械系统进行测试和分析，以评估其性能、可靠性和安全性。
机械测试技术可应用于各种机械设备和结构，如汽车、飞机、船舶、建筑物等。
本文将介绍机械测试技术的概念、方法和应用，以及其在工程实践中的重要性。
2. 机械测试技术的概念机械测试技术是一种通过实验和测量来评估机械系统性能的技术。
它涉及到对机械结构、材料、部件以及整个机械系统进行各种类型的测试和分析。
机械测试技术可以提供有关机械系统强度、刚度、耐久性、振动特性等方面的信息。
3. 机械测试技术的方法机械测试技术包括静态测试、动态测试和破裂测试等方法。
静态测试用于评估机械系统在静止状态下的性能，如强度和刚度。
动态测试用于评估机械系统在运动状态下的性能，如振动特性和动力学响应。
破裂测试用于评估机械系统在受到外部载荷或冲击时的破坏行为。
这些测试方法可以采用各种测量设备和传感器，如压力传感器、应变计、振动测量仪等。
4. 机械测试技术的应用机械测试技术在各个领域中都有广泛的应用，包括但不限于以下几个方面：4.1 材料测试机械测试技术可以用于对材料的力学特性进行测试和分析。
常见的材料测试包括拉伸试验、压缩试验和弯曲试验等。
这些测试可以提供有关材料的强度、刚度、韧性等方面的信息，用于材料选择和设计优化。
4.2 结构测试机械测试技术可以用于对各种机械结构的性能进行测试和分析。
例如，在建筑工程中，可以使用机械测试技术评估建筑物的结构强度和稳定性。
在航空航天工程中，可以使用机械测试技术评估飞机和航天器的结构安全性。
4.3 动力学测试机械测试技术可以用于评估机械系统的动力学特性，如自然频率、振动模态和响应。
这对于设计和优化机械系统的振动控制和噪声减少非常重要。
例如，在汽车工程中，可以使用机械测试技术评估汽车底盘的振动特性，以改善乘坐舒适性。
4.4 故障诊断和预测机械测试技术可以用于故障诊断和预测。

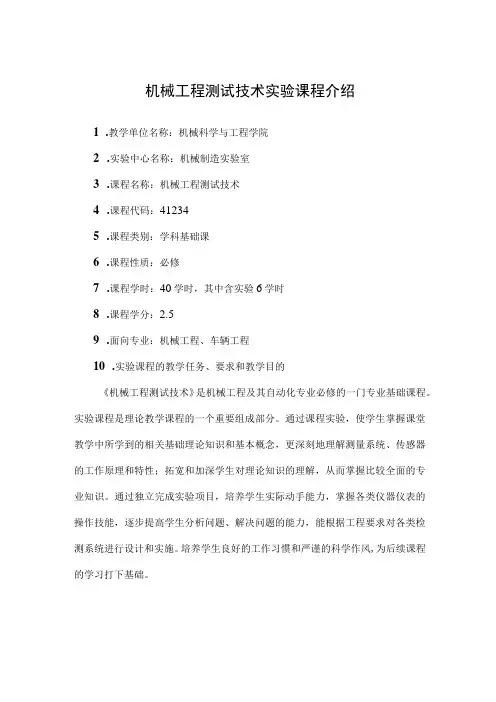

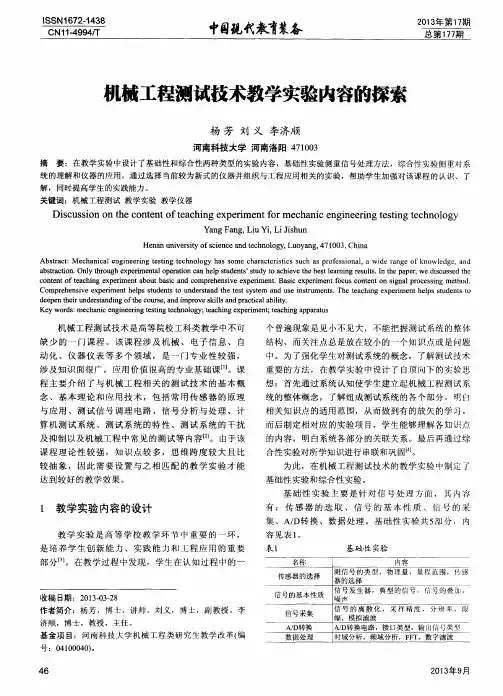

机械工程测试技术实验课程介绍
1.教学单位名称：机械科学与工程学院
2.实验中心名称：机械制造实验室
3.课程名称：机械工程测试技术
4.课程代码：41234
5.课程类别：学科基础课
6.课程性质：必修
7.课程学时：40学时，其中含实验6学时
8.课程学分：2.5
9.面向专业：机械工程、车辆工程
10.实验课程的教学任务、要求和教学目的
《机械工程测试技术》是机械工程及其自动化专业必修的一门专业基础课程。
实验课程是理论教学课程的一个重要组成部分。
通过课程实验，使学生掌握课堂教学中所学到的相关基础理论知识和基本概念，更深刻地理解测量系统、传感器的工作原理和特性；拓宽和加深学生对理论知识的理解，从而掌握比较全面的专业知识。
通过独立完成实验项目，培养学生实际动手能力，掌握各类仪器仪表的操作技能，逐步提高学生分析问题、解决问题的能力，能根据工程要求对各类检测系统进行设计和实施。
培养学生良好的工作习惯和严谨的科学作风,为后续课程的学习打下基础。
机械测试技术实验指导书测控技术与仪器教研室2003年9月实验一：应变片的粘贴一、实验目的：1．熟悉应变片的工作原理 2．掌握应变片的粘贴工艺 3．加深对传感器结构的认识二、实验仪器：锯条、导线、电阻应变片、丙酮、药棉、502胶水、铁砂布、绝缘胶布、电烙铁、万用表等。
三、实验原理：1．金属的电阻应变效应当金属丝在外力作用下方式机械变形时，其电阻值将发生变化，这种现象称为属的电阻应变效应。
设有一根长度为l 、截面积为S 、电阻率为ρ的金属丝，在未受力时，原始电阻为： lR Sρ= （1－1） 当金属电阻丝受到轴向拉力F 作用时，将伸长l ∆，横截面积相应减小S ∆，电阻率因晶格变化等因素的影响而改变ρ∆，故引起电阻值的变化R ∆。
对式（1－1）全微分，并用相对变化量来表示，则有：R l S R l S ρρ∆∆∆∆=-+ （1－2） 式中的l l∆为电阻丝的轴向应变，用ε表示，常用单位με（61110/mm mm με-=⨯）。
若径向应变为rr∆，电阻丝的纵向伸长和横向收缩的关系用泊松比μ表示为：()r l r l μ∆∆=-，因为2S rS r∆∆=，则（1－2）式可以写成：0(12)(12)R l l l l k R l l l lρρμμρρ∆∆∆∆∆∆∆=++=++÷= （1－3） 式（1－3）为“应变效应”的表达式。
0k 称金属电阻的灵敏系数，从式（1－3）可见，0k 受两个因素影响，一个是(12)μ+，它是材料的几何尺寸变化引起的，另一个是ρρε∆，是材料的电阻率ρ随应变引起的（称“压阻效应”）。
对于金属材料而言，以前者为主，则012k μ≈+，对半导体，0k 值主要是由电阻率相对变化所决定。
实验也表明，在金属电阻丝拉伸比例极限内，电阻相对变化欲轴向应变成正比。
通常金属丝的灵敏系数02k =左右。
2．应变片的测量原理用应变片测量受力应变时，将应变片粘贴于被测对象表面上。
在外力作用下，被测对象表明产生微小机械变形时，应变片也随同变形，其电阻值发生相应变化。
通过转换电路转换为相应的电压或电流的变化，根据式（1－3），可以得到被测对象的应变值ε，而根据引力应变关系：E σε= （1－4）式中 σ——测试的应力； E ——材料弹性模量。
可以测得应力值σ。
通过弹性敏感元件，将位移、力、力矩、加速度、压力等物理量转换为应变，因此可以用应变片测量上述各量，从而做成各种应变式传感器。
四、实验内容：把电阻应变片粘贴到锯条上，并焊接上引线。
完成之后用万用表分别测量锯条不弯曲时从电阻应变片两端引出的两引线间的电阻值、锯条分别往两边弯曲使得应变片发生形变时从电阻应变片两端引出的两引线间的两个电阻值。
五、实验步骤：1．将锯条上粘贴的应变片拆除； 2．用铁砂布把锯条打磨干净；3．用药棉粘上丙酮，将锯条打磨光滑；4．用502胶水将电阻应变片平整的粘贴到打磨光滑的锯条上； 5．用电烙铁把两根导线分别焊接到电阻应变片的两条引线上；6．绝缘：将两根导线之间用绝缘胶布绝缘、将导线与锯条之间也用绝缘胶布绝缘。
7．用万用表分别测量应变片未发生形变及发生正形变和负形变时的电阻值变化情况。
六、实验报告：要求如下格式详细记录整个实验的过程，并要求有实验结论和对实验进行分析和总结，达到别人根据你的实验报告能把实验重复做出来的要求。

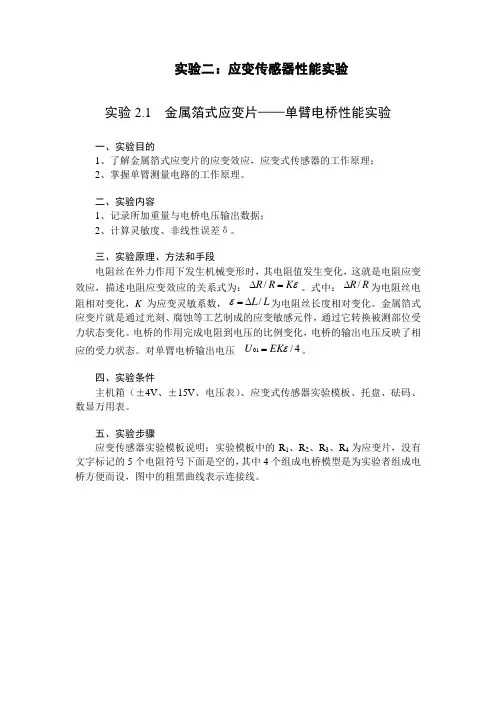

一、实验目的 二、实验仪器 三、实验原理 四、实验步骤 五、实验结论六、实验分析及误差分析实验二：电桥特性一、实验目的：1．掌握半桥、全桥组桥方法2．熟悉电阻应变片的原理、使用方法3．掌握半桥、全桥组桥原理及其应用二、实验仪器：电桥盒、应变片、砝码、BZ2206静态电阻应变仪等。
三、实验原理：1．电桥原理电桥是将电阻、电感、电容等参量的变化变成电压或电流输出的一种测量电路，其输出既可用指示仪表直接测量，也可以送入放大器进行放大。
桥式测量电路简单，并具有较高精确度盒灵敏度，因此在测量装置中广泛应用。
电桥电路如下图所示。
测量电路有多种，最常用的是桥式测量电路。
R1、R2、R3、R4四个电阻依次接在A、B、C、D （或1、2、3、4）之间，构成电桥的四桥臂。
电桥的对角AC接电源，电源电压为E；对角BD 为电桥的输出端，其输出电压用U DB表示。
可以证明UDB与桥臂电阻有如下关系：U DB =E （）图2－1若4个桥臂电阻由贴在构件上的4枚电阻片组成，而且初始电阻R1 = R2 = R3 = R4，当输出电压UDB= 0时，电桥处于平衡状态。
构件变形时，各电阻的变化量分别为ΔR1、ΔR2、ΔR3、ΔR4。
输出电压的相应变化为：U DB+ΔU DB=E( )在小应变>>1的条件下，可以证明桥路输出电压为：ΔU DB=（－+－）如果ΔR仅由机械变形引起、与温度影响无关，而且4枚电阻片的灵敏系数Ks相等时，根据，可以写成：ΔU DB=Ks（ε1－ε2＋ε3－ε4）如果供桥电压E不变，那么构件变形引起的电压输出ΔU DB与4个桥臂的应变值ε1、ε2、ε3、ε4成线性关系。
式中各ε是代数值，其符号由变形方向决定。
一般拉应变为"正"、压应变为"负"。
根据这一特性：相邻两桥臂的ε（ε1、ε3或ε2、ε4）符号一致时，两应变相抵消；如符号相反，则两应变的绝对值相加。
相对两桥臂的ε（ε1、ε2或ε3、ε4）符号一致时，两应变的绝对值相加；如符号相反，则两应变相抵消。
实验如果能很好地利用电桥的这一特性，合理布片、灵活组桥，将直接影响电桥输出电压的大小，从而有效地提高测量灵敏度、并减少测量误差。
这种作用称做桥路的加减特性。
电阻应变仪是测量应变的专用仪器，桥路输出电压ΔUDB的大小，是按应变直接标定来显示的。
因此与ΔUDB对应的应变值ε仪可由应变仪直接读出来。
2．组桥方式一般贴在构件上参与机械变形的电阻片称做工作片，在不考虑温度影响的前提下，应变片接入各桥臂的组桥方式不同、与工作片相应的输出电压也不同。
几种典型的组桥方式如下：单臂测量只有一枚工作片R1接在AB桥臂上。
其它3个桥臂的电阻片都不参与变形应变e为零。
这时电桥的输出电压为：ΔU DB=（）=K s（ε1）单臂测量的结果ΔUDB代表被测点的真实工作应变。
半桥测量两枚工作片R1、 R2分别接在相邻两个桥臂AB、BC上。
其它两个桥臂是应变仪的内接电阻。
这时电桥的输出电压为：ΔU DB =（－）=K s（ε1－ε2）对臂测量两枚工作片R1、 R3分别接在对臂AB、CD上。
温度补偿片R2、 R4分别接在其它两对臂BC、AD上。
这时：ΔU DB =（+）=K s（ε1＋ε3）一般贴在构件上参与机械变形的电阻片称做工作片，在不考虑温度影响的前提下，应变片接入各桥臂的组桥方式不同、与工作片相应的输出电压也不同。
几种典型的组桥方式如下：单臂串联测量两枚串联的工作片2R接AB臂。
而两枚串联的温度补偿片2R接BC臂。
其他两个桥臂接仪器的内接电阻这时：ΔU DB =（）工作片串联后R1 = 2R，同样ΔR1= 2ΔR ，因此ΔUDB的测量结果不变，与两枚阻片电阻变化率的平均值成正比。
图表1 典型的组桥方式组桥方式输出电压ΔU DB桥臂系数B 温度补偿单臂测量K s(ε1) 1 BC臂需接一枚补偿片R半桥测量K s(ε1-ε2)ε1=-ε2时B=2 不需接补偿片温度影响自动消除对臂测量K s(ε1+ε3)ε1=ε3时B=2 非工作对臂接补偿片全桥测量K s(ε1-ε3+ε1-ε3)ε1=-ε2=ε3=-ε4时B=4不接补偿片,温度影响可自动消除串联测量()B=1 阻值与工作片相会地补偿片串联后接BC臂四、实验内容：从实验一中所做的电阻应变片中取两个，加上电桥盒里的两个固定电阻组成半桥，并通过电桥盒把相应的应变输入到BZ2206静态电阻应变仪，并逐步的增加砝码使其发生应变，记录下每加一次的砝码重量和BZ2206静态电阻应变仪中显示的应变；同样，取四个实验一中所做的电阻应变片组成全桥，并通过电桥盒把相应的应变输入到BZ2206静态电阻应变仪，并逐步的增加砝码使其发生应变，记录下每加一次的砝码重量和BZ2206静态电阻应变仪中显示的应变。
最后以增加的砝码重量为横轴，应变为纵轴，做图。
五、实验步骤：1．在电桥盒上组建半桥；2．把BZ2206静态电阻应变仪调零；3．逐步增减砝码，并记录砝码重量和BZ2206静态电阻应变仪显示的应变；4．在电桥盒上组建全桥；5．把BZ2206静态电阻应变仪调零；6．逐步增减砝码，并记录砝码重量和BZ2206静态电阻应变仪显示的应变；六、实验报告：要求如下格式详细记录整个实验的过程，并要求有实验结论和对实验进行分析和总结，达到别人根据你的实验报告能把实验重复做出来的要求。
一、实验目的二、实验仪器三、实验原理四、实验步骤五、实验结论六、实验分析及误差分析。
