模具的加热、保温与冷却

h13模具钢球化退火工艺曲线H13模具钢是一种常用的工具钢，其具有良好的热强度和热稳定性，广泛应用于热压模具、挤压模具和冲压模具等领域。

然而，由于长期使用和高温工作环境的影响，H13模具钢会出现退火现象，使其力学性能和表面硬度降低，从而影响模具的使用寿命和加工质量。

因此，针对H13模具钢的退火工艺研究和优化，对于提高模具使用寿命和加工效率具有重要意义。

H13模具钢的退火工艺可以分为两个阶段，分别是加热和冷却。

在加热阶段，要控制加热温度和时间，以保证钢材均匀加热，并使其达到适当的退火温度。

在冷却阶段，要选择合适的冷却介质，以快速冷却并锁定钢材的组织结构。

下面将对H13模具钢球化退火工艺曲线进行详细介绍。

退火温度一般选择在760-870℃之间，退火时间根据钢材的厚度和尺寸来确定。

H13模具钢球化退火工艺曲线是一种控制加热和冷却过程的曲线，通常分为加热段、保温段和冷却段，具体如下所示：1. 加热段：将H13模具钢放入加热炉中，加热速度一般为30-50℃/h，直至达到退火温度。

加热速度不宜过快，以免出现温度梯度过大造成内部应力过大的问题，也不宜过慢，以免影响生产效率。

在加热段，应根据钢材的厚度和尺寸合理控制加热温度和时间，一般加热温度控制在760-870℃之间，加热时间根据钢材的厚度和尺寸来确定。

2. 保温段：将H13模具钢保温在退火温度下，保持一定的时间。

保温时间一般取决于钢材的厚度和尺寸，一般为1-2小时。

保温段的目的是使钢材逐渐达到均匀的退火温度，并保持一定时间，使钢材的组织结构得以改善和稳定。

3. 冷却段：将H13模具钢从加热炉中取出，放入冷却介质中快速冷却，一般可选择水、空气或油等冷却介质。

冷却速度要适中，既要保证快速冷却，又要避免冷却过快引起组织结构的改变。

冷却介质的选择要根据钢材的性能要求和使用环境来确定。

H13模具钢球化退火的目的是通过控制加热温度、时间和冷却速度等工艺参数，使钢材的组织结构得到改善和稳定，达到提高强度和硬度，提高抗冲击性和耐磨性等性能的目的。

模锻成形工序分析模锻成形是一种将金属坯料加热至一定温度，然后在模具中施加压力使其在一定形状下完成塑性变形的金属加工方法。

模锻成形主要用于制造高负荷、高强度和高精度要求的机械零件，常应用于汽车、航空航天、船舶等重工业领域。

以下是对模锻成形工序的详细分析。

一、模锻成形的工作原理模锻成形的基本原理是在模具中施加压力使金属坯料在一定的形状下发生塑性变形，从而得到所需的零件。

具体步骤如下：1.准备工作：选取适当的金属坯料和模具，将金属坯料放入加热炉中进行加热。

2.加热：加热炉中的温度要根据不同的金属材料和所需零件的要求进行调整，一般情况下，金属坯料的温度应达到其热塑性变形温度。

3.开模：将金属坯料从加热炉中取出，放入模具中，保证金属坯料与模具接触良好。

4.施加压力：通过液压等力学手段，对模具施加压力，使金属坯料在模具的作用下按照所需形状发生塑性变形。

5.保温冷却：待金属坯料完成塑性变形后，保持一定时间使其冷却固化。

6.去除零件：将成品零件从模具中取出，进行表面处理和后续加工。

二、模锻成形的优势和适用范围模锻成形相比其他金属加工方法具有以下优势：1.高精度：模锻成形可以制造出形状复杂、精度高的零件，尤其适用于制造需要高度精确的机械零件。

2.高质量：模锻成形可以在一定程度上改善金属内部组织，提高零件的机械性能和耐磨性。

3.高利用率：模锻成形可以使金属材料得到充分利用，减少废料的产生，提高材料利用率。

4.篡改性强：模锻成形可以通过改变模具的结构和形状，实现多种形状、尺寸和材质的零件生产。

模锻成形主要适用于以下范围：1.制造大件和中小件：模锻成形适用于制造大型或中小型紧固件、曲轴、连杆、齿轮等零件。

2.制造高强度零件：模锻成形适用于制造需要高强度和高韧性的机械零件，如轴承、销轴和齿轮。

3.制造高温环境下使用的零件：由于模锻成形可以改善金属的内部组织，提高其耐热性和高温性能，因此适用于制造在高温环境下使用的零件，如航空发动机零件等。

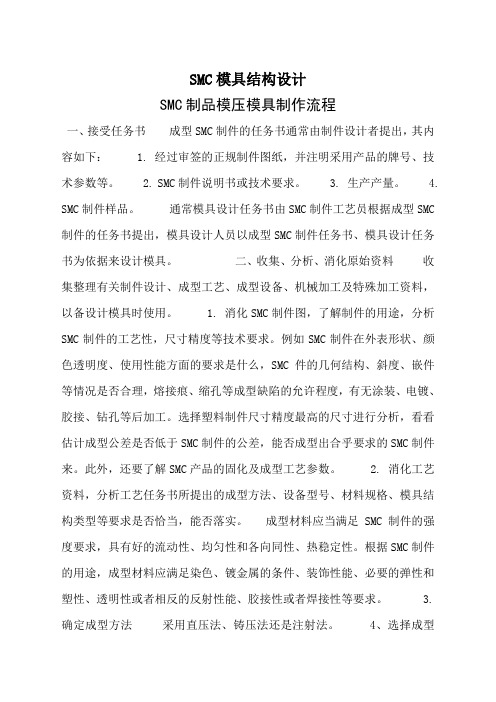

SMC模具结构设计SMC制品模压模具制作流程一、接受任务书成型SMC制件的任务书通常由制件设计者提出，其内容如下： 1. 经过审签的正规制件图纸，并注明采用产品的牌号、技术参数等。

2. SMC制件说明书或技术要求。

3. 生产产量。

4. SMC制件样品。

通常模具设计任务书由SMC制件工艺员根据成型SMC 制件的任务书提出，模具设计人员以成型SMC制件任务书、模具设计任务书为依据来设计模具。

二、收集、分析、消化原始资料收集整理有关制件设计、成型工艺、成型设备、机械加工及特殊加工资料，以备设计模具时使用。

1. 消化SMC制件图，了解制件的用途，分析SMC制件的工艺性，尺寸精度等技术要求。

例如SMC制件在外表形状、颜色透明度、使用性能方面的要求是什么，SMC件的几何结构、斜度、嵌件等情况是否合理，熔接痕、缩孔等成型缺陷的允许程度，有无涂装、电镀、胶接、钻孔等后加工。

选择塑料制件尺寸精度最高的尺寸进行分析，看看估计成型公差是否低于SMC制件的公差，能否成型出合乎要求的SMC制件来。

此外，还要了解SMC产品的固化及成型工艺参数。

2. 消化工艺资料，分析工艺任务书所提出的成型方法、设备型号、材料规格、模具结构类型等要求是否恰当，能否落实。

成型材料应当满足SMC制件的强度要求，具有好的流动性、均匀性和各向同性、热稳定性。

根据SMC制件的用途，成型材料应满足染色、镀金属的条件、装饰性能、必要的弹性和塑性、透明性或者相反的反射性能、胶接性或者焊接性等要求。

3. 确定成型方法采用直压法、铸压法还是注射法。

4、选择成型设备根据成型设备的种类来进行模具，因此必须熟知各种成型设备的性能、规格、特点。

例如对于模压机来说，在规格方面应当了解以下内容：模压容量、模压力、速度、模具安装尺寸、顶出装置及尺寸、开模方式、喷嘴孔直径及喷嘴球面半径、浇口套定位圈尺寸、模具最大厚度和最小厚度、模板行程等，具体见相关参数。

要初步估计模具外形尺寸，判断模具能否在所选的模压机上安装和使用。

8566模具钢热处理工艺模具钢是一种常用的模具钢材料，其主要成分为碳、硅、锰、铬、钼等元素。

由于其具有良好的硬度、韧性、耐磨性和耐腐蚀性，因此在模具制造行业中得到广泛应用。

而模具的热处理工艺对其性能的影响至关重要，本文将对8566模具钢的热处理工艺进行详细介绍。

1. 热处理工艺分类热处理工艺主要分为三类：退火、正火和淬火。

8566模具钢的热处理工艺也是遵循这三类工艺进行的。

1.1 退火工艺退火是将金属材料加热到一定温度，然后缓慢冷却的过程。

8566模具钢的退火工艺主要是为了消除内部应力，改善组织和提高可加工性。

具体工艺参数如下：加热温度：750℃-800℃保温时间：2-4小时冷却方式：炉冷或空冷1.2 正火工艺正火是将金属材料加热到一定温度，然后在空气中自然冷却的过程。

8566模具钢的正火工艺主要是为了提高硬度和强度。

具体工艺参数如下：加热温度：860℃-900℃保温时间：1小时/25mm冷却方式：自然冷却1.3 淬火工艺淬火是将金属材料加热到一定温度，然后迅速浸入冷却介质中，使其迅速冷却的过程。

8566模具钢的淬火工艺主要是为了提高硬度和耐磨性。

具体工艺参数如下：加热温度：860℃-900℃保温时间：1小时/25mm冷却介质：水或油2. 热处理工艺影响因素2.1 加热温度加热温度是影响热处理效果的重要因素之一。

加热温度过低，会影响组织的稳定性和完整性；加热温度过高，会导致组织粗大，硬度下降。

对于8566模具钢的热处理工艺，加热温度一般在860℃-900℃之间。

2.2 保温时间保温时间是指金属材料保持加热温度的时间。

保温时间过短，会导致组织未完全转变，硬度不足；保温时间过长，会导致组织粗大，硬度下降。

对于8566模具钢的热处理工艺，保温时间一般为1小时/25mm。

2.3 冷却方式冷却方式是指金属材料在退火、正火和淬火过程中的冷却方式。

不同的冷却方式会对金属材料的性能产生不同的影响。

8566模具钢的热处理工艺中，冷却方式分为炉冷、空冷、自然冷却、水淬和油淬等多种方式。

合金工具钢的热处理工艺分析引言热处理是指通过控制合金工具钢的加热和冷却过程，改变其物理性质和组织结构，从而获得所需的力学性能和耐磨性等特性。

合金工具钢是一种应用广泛的材料，被广泛应用于模具制造、刀具制造、轴承制造等领域。

本文将从加热、保温、冷却三个方面，对合金工具钢的热处理工艺进行分析。

加热工艺合金工具钢的加热过程是至关重要的，它可以影响到合金工具钢的组织结构和性能。

常用的加热方式包括逐渐加热和快速加热两种。

逐渐加热是指将合金工具钢放入预热炉中进行加热，通常使用接触加热法。

这种方式能够保证钢材温度的均匀性，避免产生过大的热应力，有利于减小工件变形的可能性，同时也可以避免过热造成的晶粒长大。

快速加热是指使用高频感应加热、电子束加热等方式，使合金工具钢迅速达到所需的温度。

这种方式能够更好地控制加热速率，缩短加热时间，提高生产效率。

但是由于快速加热过程存在温度梯度，容易产生应力集中，因此在操作时需要注意加热速率的控制。

保温工艺保温是指在加热到所需温度之后，将合金工具钢保持在一定温度下一段时间，使其达到均匀的温度分布，并完成相变。

常见的保温方法有空气冷却、油浸和盐浴等。

空气冷却是将加热到所需温度的合金工具钢放入恒温电炉中，在空气中冷却至室温。

这种方法比较简单，但是冷却速度较慢，容易产生大量的晶粒。

油浸是将加热到所需温度的合金工具钢迅速放入预热好的温度恒定的油中。

由于油的导热性较好，能够更快地吸收热量，使合金工具钢迅速冷却。

但是由于油的冷却速度较慢，可能会产生较大的晶粒。

盐浴是将加热到所需温度的合金工具钢放入盐浴中保温。

盐浴可以提供更高的冷却速度，因此能够获得更细小的晶粒。

但是由于盐浴中含有盐，对设备有一定的腐蚀性，需要注意设备的保护。

冷却工艺冷却是指将保温后的合金工具钢迅速冷却到室温。

合金工具钢的冷却速率和方式对其物理性能和组织结构具有重要影响。

常见的冷却方法有水冷却、风冷却和盐浴冷却等。

水冷却是将加热后的合金工具钢迅速浸入冷却水中，以达到快速冷却的目的。

模具保养作业中的材料退火与应力消除在模具加工与使用过程中，由于应力的积累和热处理工艺的不当，模具材料会产生应力和变形，从而影响其使用寿命和加工精度。

为了解决这一问题，进行材料退火与应力消除是非常必要的。

本文将探讨模具保养作业中的材料退火与应力消除的技术与方法。

一、材料退火的原理与方法材料的退火是指将材料加热至一定温度，然后控制冷却速度，以达到减缓或消除材料内部应力和固溶体析出的效果。

退火的目的是使材料的晶粒细化、提高韧性、消除应力，从而提高模具的使用寿命和加工精度。

常见的退火方法有两种：全退火和局部退火。

全退火是将整个模具材料加热至退火温度，保持一定时间后再慢慢冷却。

局部退火是对模具局部区域进行退火处理，主要是针对应力过大或形变较大的区域进行处理。

在模具保养作业中，针对不同材料和工艺要求，可以选择合适的退火方法。

例如，对于高碳铬钢材料，可以采用全退火的方法，将材料加热至800℃左右，保温时间约为2小时，然后慢慢冷却至室温。

对于局部应力较大的区域，可以采用局部退火的方法，将区域加热至适当温度，保温时间根据材料和应力情况灵活确定。

二、应力消除的技术与方法除了退火处理，应力消除也是模具保养作业中重要的一环。

应力的积累会导致模具材料的变形和疲劳断裂，因此消除应力对于提高模具的使用寿命和加工精度至关重要。

常见的应力消除方法有两种：机械方法和热处理方法。

机械方法主要是通过切割、磨削等方式，将应力集中区域的材料去除，从而消除应力。

热处理方法主要是利用热膨胀的原理，通过适当的加热和冷却来消除应力。

机械方法适用于局部应力集中的区域，例如模腔、模芯等。

通过切割或磨削的方式，将应力集中区域的材料去除，从而减缓或消除应力。

这种方法需要根据具体情况进行操作，保证消除应力的同时不破坏模具的结构。

热处理方法适用于全局应力分布较均匀的情况。

常见的热处理方法包括低温退火和高温回火。

低温退火是将模具材料加热至临界温度以下，保持一定时间后慢慢冷却。

锻模燕尾自回火经验-概述说明以及解释1.引言1.1 概述锻模燕尾自回火是一种常用的热处理工艺，用于提高模具的硬度和耐磨性，降低模具的应力和变形，以及增加模具的使用寿命。

在锻造行业中，模具是不可或缺的工具，它承担着承压、承热和承磨等重要任务。

然而，由于在使用过程中会受到极端的温度和压力等因素的影响，模具往往容易出现损坏和磨损的情况，从而影响生产效率和产品质量。

为了解决这一问题，锻模燕尾自回火工艺应运而生。

该工艺利用热处理的方法，通过控制模具的加热、保温和冷却过程，使模具内部的组织发生变化，从而增加其硬度和耐磨性。

同时，通过合理调节工艺参数，如温度、时间和冷却速率等，可以降低模具的应力和变形，延长其使用寿命。

锻模燕尾自回火工艺的优点在于其简单易行、效果明显。

相比传统的热处理方法，锻模燕尾自回火可以大幅提高模具的性能，使其具备更好的耐磨性和抗冲击能力。

此外，该工艺还能减少能源的消耗和生产成本，提高生产效率和产品质量。

在实际应用中，锻模燕尾自回火广泛应用于锻造、冲压、模具制造等领域。

它不仅可以提高模具的使用寿命，减少更换模具的频率，还能有效降低工艺过程中的变形和裂纹等问题，提高产品的一致性和稳定性。

综上所述，锻模燕尾自回火是一种重要的热处理工艺，它在提高模具的性能、延长使用寿命以及提高生产效率方面具有显著的优势。

随着科学技术的不断发展和进步，相信锻模燕尾自回火工艺将会在未来得到更广泛的应用并取得更好的效果。

1.2文章结构1.2 文章结构本文将按照以下结构来介绍锻模燕尾自回火的经验：1. 引言：首先对锻模燕尾自回火进行概述，介绍其定义和原理。

同时，指出本文将重点讨论锻模燕尾自回火的工艺参数、优点和应用以及结论等内容。

2. 正文：本节将详细讨论锻模燕尾自回火的相关内容。

2.1 锻模燕尾自回火的定义和原理：首先介绍锻模燕尾自回火的概念和基本原理，包括如何实现锻模燕尾自回火以及其在模具制造中的作用。

2.2 锻模燕尾自回火的工艺参数：本节将侧重讨论控制锻模燕尾自回火的关键工艺参数，包括温度控制、时间控制和冷却速率控制等方面。

热处理真空淬火一、热处理概述热处理是一种通过加热、保温和冷却等工艺，来改变材料的物理、化学性能和组织结构的工艺。

热处理过程中的一个重要步骤是淬火，它能使材料获得更好的硬度和强度。

真空淬火则是在无氧环境下进行的特殊淬火工艺，本文将对热处理真空淬火进行详细探讨。

二、真空淬火工艺流程真空淬火是指将工件加热到一定温度后，在真空环境下迅速冷却。

下面是典型的真空淬火工艺流程：1. 加热将工件放入真空加热炉中，通过加热炉的加热元件提供热源，使工件达到所需温度。

加热温度根据材料的特性和要求而定。

2. 保温在工件达到所需温度后，将保持一段时间的保温。

这个过程称为淬火保温，目的是让工件的温度均匀分布，并使其组织发生相变。

3. 真空淬火在保温结束后，利用快速冷却系统将工件迅速冷却至室温。

真空环境下的淬火可以避免氧化和冷却介质对工件的污染，保证工件表面无氧化皮和变色。

4. 回火淬火后的工件通常过硬而脆，需要进行回火处理以降低残余应力、改善韧性和减少脆性。

回火温度和时间根据材料的要求选择。

三、真空淬火的优点真空淬火相较于传统的淬火工艺具有以下优点：1. 优良表面质量真空中无氧化皮和变色，可保证工件表面的光洁度和光亮度。

2. 无污染没有冷却介质，避免了冷却液对工件的腐蚀和污染。

3. 冷却速度可控真空冷却系统可以根据工件的要求调节冷却速度，以获得所需的硬度和组织结构。

4. 适用范围广真空淬火适用于各种金属材料，如钢、铁、铜、铝等，且对工件形状和尺寸的限制较小。

四、真空淬火的应用领域1. 模具制造真空淬火能够提高模具的硬度和耐磨性，延长使用寿命，并且能够保证产品表面的质量。

2. 刀具加工真空淬火技术可提高刀具的硬度和韧性，使其具有更好的切削性能，提高加工效率。

3. 航空航天航空航天领域对零件的强度和耐腐蚀性要求较高，真空淬火可以满足这些要求，保证航空航天零件的质量。

4. 汽车制造汽车发动机零件、齿轮和传动轴等需要具有较高硬度和强度，真空淬火可以提高零件的性能。
