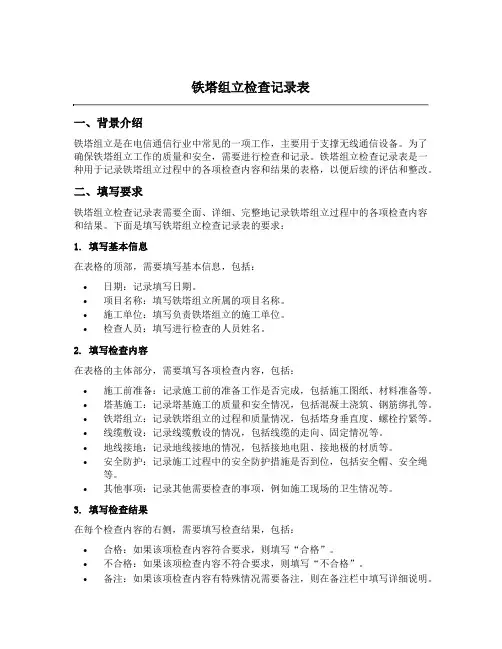

铁塔组立检查记录表一、背景介绍铁塔组立是在电信通信行业中常见的一项工作，主要用于支撑无线通信设备。
为了确保铁塔组立工作的质量和安全，需要进行检查和记录。
铁塔组立检查记录表是一种用于记录铁塔组立过程中的各项检查内容和结果的表格，以便后续的评估和整改。
二、填写要求铁塔组立检查记录表需要全面、详细、完整地记录铁塔组立过程中的各项检查内容和结果。
下面是填写铁塔组立检查记录表的要求：1. 填写基本信息在表格的顶部，需要填写基本信息，包括：•日期：记录填写日期。
•项目名称：填写铁塔组立所属的项目名称。
•施工单位：填写负责铁塔组立的施工单位。
•检查人员：填写进行检查的人员姓名。
2. 填写检查内容在表格的主体部分，需要填写各项检查内容，包括：•施工前准备：记录施工前的准备工作是否完成，包括施工图纸、材料准备等。
•塔基施工：记录塔基施工的质量和安全情况，包括混凝土浇筑、钢筋绑扎等。
•铁塔组立：记录铁塔组立的过程和质量情况，包括塔身垂直度、螺栓拧紧等。
•线缆敷设：记录线缆敷设的情况，包括线缆的走向、固定情况等。
•地线接地：记录地线接地的情况，包括接地电阻、接地极的材质等。
•安全防护：记录施工过程中的安全防护措施是否到位，包括安全帽、安全绳等。
•其他事项：记录其他需要检查的事项，例如施工现场的卫生情况等。
3. 填写检查结果在每个检查内容的右侧，需要填写检查结果，包括：•合格：如果该项检查内容符合要求，则填写“合格”。
•不合格：如果该项检查内容不符合要求，则填写“不合格”。
•备注：如果该项检查内容有特殊情况需要备注，则在备注栏中填写详细说明。
