如何快捷判断电压表测哪段电路的电压学生在电学的学习中，难点较多．其中之一就是看不懂电路，不知道电压表测的是哪段电路上的电压，或是错判电压表测的电压，由此造成错误．那么，如何才能正确而快捷地判断电压表测的是哪部分电路两端的电压呢？笔者总结了以下两种方法．1 电压表两端法在初中电路学习中，一般是两个用电器组成的比较简单的连接方式，对于由两个用电器组成的电路，用“电压表两端法”可以简便快捷地判断出电压表测的是哪个用电器（或电源）两端的电压．所谓“电压表两端法”，就是先看电压表的一端通过导线与哪些用电器（或电源）直接相连；再看电压表的另一端又是通过导线与哪些用电器（或电源）直接相连，最后根据电压表的两端都有与某个用电器（或电源）直接相连，从而判断电压表测的就是该用电器两端的电压，当然还要说明一下，电流表与开关在电路中当作导线看，其它电压表处当作断开．下面举例说明此法的应用．例l 如图1所示电路，电源电压为6V，当开关S闭合时，灯L1的电压为2.5 V，则电压表V1、V2的示数分别是多少伏？分析与解 V2表下面通过开关S与电源和L2直接相连，得到V2表测电源或L2两端的电压，再看V2表的上面与L1和电源直接相连，综合表的两端都有测电源，可以判断V2表测的是电源电压，所以V2表的示数为6 V．同理V1表的左右两端都与L2直接相连，判断出V1表测的是L2两端的电压，又因为L1与L2串联，灯L1电压U1＝2.5 V，所灯L2的电压U2＝U －U1＝6 V－2.5 V＝3.5 V，即V1表的示数为3.5 V．2 电压表闭合回路法第二种方法是“电压表闭合回路法”．当遇到两个以上用电器连接时，电压表常会测两个或多个用电器的总电压，这时“电压表两端法”就不好用了，此时我们可以用“电压表闭合回路法”，这种方法通用于绝大多数电路，所谓“电压表闭合回路法”就是先把其它的电压表拆下来（或在图中用一小纸片把其它电压表遮住）．这样，我们研究的电压表就会和其它电路组成多个闭合回路，我们只要找到某个闭合回路只有用电器或者只有电源（电流表和开关看作导线），则电压表测的就是该段电路两端的电压．例如图1电路中，判断电压表V1测电压，先把V2表拆掉，电路就变成图2所示，电压表与和其它电路能组成两个回路图3和图4所示，因图3回路中只有用电器L2，所以电压表V1测L2两端的电压．判断电压表V2测电压，同样把V1表拆掉，电路就变成图5所示，电压表与和其它电路能组成两个回路图6和图7所示，因图6回路中只有电源，所以电压表V2测电源两端的电压；图7回路中只有用电器L1和L2，所以V2表也是测L1和L2的总电压．又例如，2013年湖北咸宁中考题23题电路图如图8所示，要判断电压表V1测电压，同样先把V2表拆掉，电压表与和其它电路能组成两个回路图9和图10所示，因图10回路中只有用电器，所以V1测的是小灯泡和滑动变阻器两端的总电压．但有两种情况要注意：(1)电压表与其它电路只能找到一个闭合回路，虽然回路中既有电源也有用电器，此时电压表测的是电源电压；例如2011年广东省题14，电路图如图11所示，题中的第三个空，当开关断开时，电压表只能跟其它电路组成一个回路，如图12所示，虽然这个回路中既有电源也有用电器，但此时电压表测的是电源电压．(2)电压表与其它电路能组成多个回路，但其中有个回路中既没有电源也没有用电器，因电压表测导线两端的电压，则电压表的读数为零．例如，2013年山东烟台中考第8题，如图13所示的电路中，当滑片P在最左端时，滑动变阻器的电阻为零，这时能找到如图14的回路，回路中既没有电源也没有用电器，只有导线，此时的电压表读数为零．串联电路：电压表示数变大，一是所测用电器断路，电压表串联在电路中，二是另一个用电器短路。
回路电阻实验报告本实验的目的是通过测量回路中的电流和电压，进一步探究电流和电压之间的关系，并实验验证欧姆定律。
实验原理：根据欧姆定律，在电路中，电流I随电压U成正比，比例常数为电阻R。
即I = U/R。
电阻是对电流流动的阻力，单位为欧姆（Ω）。
为了测量电流和电压，实验中使用了安培计和伏特计。
安培计能够测量电路中的电流，伏特计则可以测量电路中的电压。
实验仪器和材料：1. 直流电源2. 电流表（安培计）3. 电压表（伏特计）4. 变阻器5. 连接电线实验步骤：1. 将直流电源连接到实验电路中。
2. 将电流表和电压表分别连接到回路中，确保连接正确。
3. 将变阻器接入回路中作为调节电阻使用。
4. 通过调节变阻器的阻值，改变电路中的电阻。
5. 依次测量不同电阻下的电流和电压。
6. 记录实验数据，并进行整理和分析。
实验数据处理：根据实验过程中所测得的电流和电压数据，可以运用欧姆定律I=U/R 对数据进行处理和分析。
我们可以通过绘制电压-电流图像来观察电流和电压之间的关系。
根据图像的趋势可以验证欧姆定律。
实验结果与分析：根据实验数据处理得到的电压-电流图像，我们可以观察到电流和电压之间呈现一条直线。
这说明电流和电压之间确实存在着线性关系，符合欧姆定律。
而图线的斜率则代表了电阻的值。
实验中所测得的数据可以得到一个较为精确的电阻值，与理论值进行对比，可以验证实验的准确性。
实验讨论与结论：通过本实验的实验结果和分析，我们证明了欧姆定律的正确性。
在电路中，电流和电压之间存在着线性关系，因为电阻的存在导致了电流的阻力。
通过测量电流和电压，我们可以得到电路中的电阻值。
本实验结果的准确性证明了实验的可靠性。
在实际应用中，欧姆定律有着重要的意义，能够帮助工程师设计和搭建稳定的电路，并准确测量电阻值，保证电路正常运行。
实验总结：通过本次实验，我们深入了解了欧姆定律的原理和实验验证方法。
通过实验数据的处理和分析，我们验证了欧姆定律的准确性，并进一步了解电流和电压之间的关系。
电压互感器二次回路电压降试验
电压互感器二次回路电压降试验是对电压互感器的二次回路进行电压降测试，以验证二次回路的电压降是否符合规定的要求。
该试验通常分为两部分进行：
1. 空载试验：施加额定一次电压的一定比例至电压互感器的一次侧，记录二次侧的电压降，并计算电压互感器的一次-二次
侧变比。
2. 负载试验：在一定负载情况下，施加额定一次电压的一定比例至电压互感器的一次侧，记录二次侧的电压降，并计算电压互感器的二次侧电压调整。
试验过程中需要注意以下事项：
1. 使用标准稳压电源或电压源作为电源，保证输入电压的稳定性和精度。
2. 使用电压表测量二次回路的电压降，保证测量精度和准确性。
3. 根据电压互感器的额定规范，确定试验中的电压比例和负载情况。
4. 针对不同型号和参数的电压互感器，可以根据需要进行多次试验，以获得准确的测试结果。
5. 在试验过程中，要注意安全措施，避免电源和回路短路，防止触电和短路等危险发生。
通过以上步骤进行电压互感器二次回路电压降试验，可以验证电压互感器是否满足设计要求，并评估其性能和可靠性。

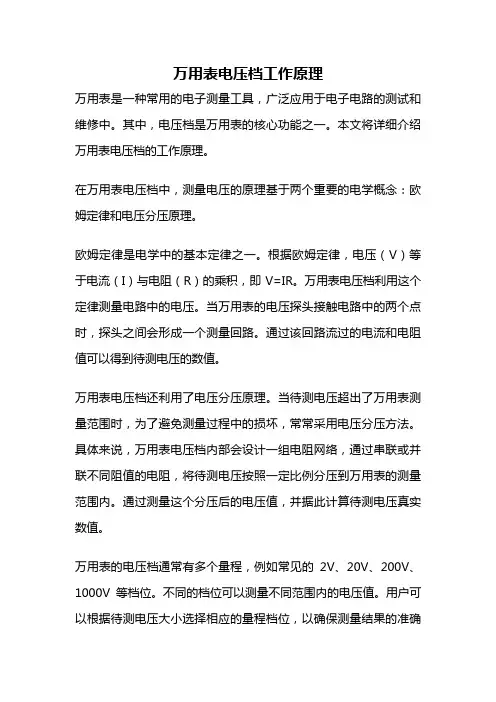

万用表电压档工作原理万用表是一种常用的电子测量工具，广泛应用于电子电路的测试和维修中。
其中，电压档是万用表的核心功能之一。
本文将详细介绍万用表电压档的工作原理。
在万用表电压档中，测量电压的原理基于两个重要的电学概念：欧姆定律和电压分压原理。
欧姆定律是电学中的基本定律之一。
根据欧姆定律，电压（V）等于电流（I）与电阻（R）的乘积，即V=IR。
万用表电压档利用这个定律测量电路中的电压。
当万用表的电压探头接触电路中的两个点时，探头之间会形成一个测量回路。
通过该回路流过的电流和电阻值可以得到待测电压的数值。
万用表电压档还利用了电压分压原理。
当待测电压超出了万用表测量范围时，为了避免测量过程中的损坏，常常采用电压分压方法。
具体来说，万用表电压档内部会设计一组电阻网络，通过串联或并联不同阻值的电阻，将待测电压按照一定比例分压到万用表的测量范围内。
通过测量这个分压后的电压值，并据此计算待测电压真实数值。
万用表的电压档通常有多个量程，例如常见的2V、20V、200V、1000V等档位。
不同的档位可以测量不同范围内的电压值。
用户可以根据待测电压大小选择相应的量程档位，以确保测量结果的准确性和安全性。
万用表电压档还具有一些特殊功能和注意事项。
例如，某些型号的万用表具备自动量程转换功能，可以根据待测电压的大小自动调整量程档位。
万用表电压档的工作原理基于欧姆定律和电压分压原理。
它通过测量电路中的电流和电阻值，计算出待测电压的数值。
万用表的电压档具有多档位选择、电压分压和自动量程转换等特点。
使用时需要根据待测电压的范围选择合适的量程档位，并注意一定的安全使用规范。

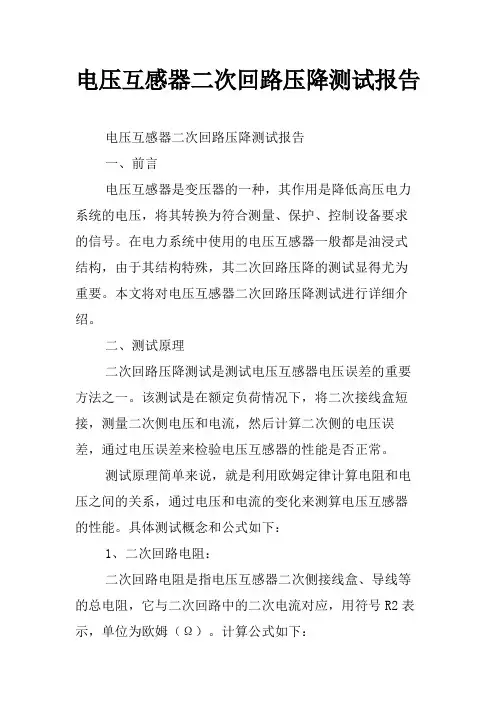

电压互感器二次回路压降测试报告电压互感器二次回路压降测试报告一、前言电压互感器是变压器的一种，其作用是降低高压电力系统的电压，将其转换为符合测量、保护、控制设备要求的信号。
在电力系统中使用的电压互感器一般都是油浸式结构，由于其结构特殊，其二次回路压降的测试显得尤为重要。
本文将对电压互感器二次回路压降测试进行详细介绍。
二、测试原理二次回路压降测试是测试电压互感器电压误差的重要方法之一。
该测试是在额定负荷情况下，将二次接线盒短接，测量二次侧电压和电流，然后计算二次侧的电压误差，通过电压误差来检验电压互感器的性能是否正常。
测试原理简单来说，就是利用欧姆定律计算电阻和电压之间的关系，通过电压和电流的变化来测算电压互感器的性能。
具体测试概念和公式如下：1、二次回路电阻：二次回路电阻是指电压互感器二次侧接线盒、导线等的总电阻，它与二次回路中的二次电流对应，用符号R2表示，单位为欧姆（Ω）。
计算公式如下：R2=V2/I2其中，V2为二次侧电压，I2为计量回路中的二次电流。
2、二次回路压降：二次回路压降指的是电压互感器二次回路工作时电压降低的值，它是检验电压互感器性能好坏的主要指标之一。
用符号△U2表示，单位为千伏（kV）。
计算公式如下：△U2=V02-V2其中，V02为电压互感器名义二次侧电压。
3、电压误差：电压误差是指电压互感器计量回路的输出电压与电压互感器的实际二次侧电压之差，即输出信号与实际信号之间的偏移。
用符号Er表示，单位为百分比（%）。
计算公式如下：Er=2×△U2/ V02×100%其中，2为电压互感器变比，即一次侧电压与二次侧电压之比。
三、测试步骤1、测试前准备：检查检验设备、电源电压和电压互感器工作状态，确保测量设备正常。
2、测试方法：（1）将电压互感器二次侧接线盒短接。
（2）使用万用表测量电压和电流值，记录数据。
（3）根据测试原理计算二次回路电阻、二次回路压降和电压误差。

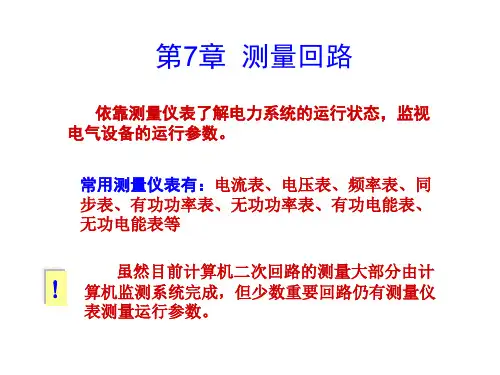

第7章测量回路依靠测量仪表了解电力系统的运行状态，监视电气设备的运行参数。
常用测量仪表有：电流表、电压表、频率表、同步表、有功功率表、无功功率表、有功电能表、无功电能表等
虽然目前计算机二次回路的测量大部分由计算机监测系统完成，但少数重要回路仍有测量仪表测量运行参数。
第7章测量回路有功功率和无功功率的测量有功电能和无功电能的测量测量仪表的选择发电厂测量仪表的配置小电流接地系统绝缘监察装置
本章内容7-1 有功功率和无功功率的测量一、三相电路有功功率的测量
功率表电流线圈
电压线圈注意点电流线圈有“”标志的端子接于电源侧，另一端子接负载侧
电压线圈有“”标志的端子与电流线圈有“”标志的端子接于电源的同一极上，另一端子接到负载的另一端7-1 有功功率和无功功率的测量一、三相电路有功功率的测量功率表的接法直接接入
经互感器接入
单相式7-1 有功功率和无功功率的测量一、三相电路有功功率的测量三相两元件式功率表的接法
测三相有功功率
电路一：1D1-W型7-1 有功功率和无功功率的测量一、三相电路有功功率的测量三相两元件式功率表的接法
电路二、三
规律：电流线圈不论
是接在哪一相上，当电流从“”端流入时，同一元件的电压线圈带“”的一端也应接在该相上，而另一端接在没有接入功率表电流线圈的那一相上。7-1 有功功率和无功功率的测量二、三相电路无功功率的测量在三相电路中,通常选用铁磁电动式三相两元件式无功功率表测量三相无功功率
例如:1D1-Var型表内部电路采用人工中性点的连接方式,适用于三相电压对称的三相三线制电路。
16D3-Var型表内部电路采用跨相90°的连接方式，适用于三相电压对称的三相三线制或三相四线制电路。7-2 有功电能和无功电能的测量分别用有功电能表和无功电能表测量电能表是将功率与一小段时间乘积累计起来的仪表。一、三相电路有功电能的测量（1）三相四线制电路有功电能的测量方法一：三相三元件式有功电能表测量

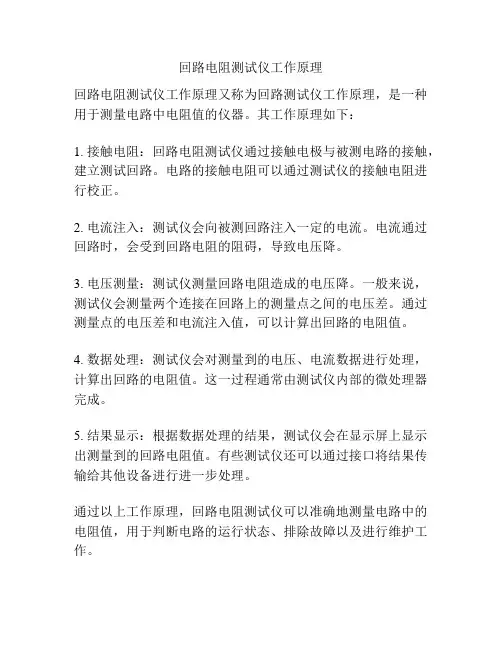

回路电阻测试仪工作原理
回路电阻测试仪工作原理又称为回路测试仪工作原理，是一种用于测量电路中电阻值的仪器。
其工作原理如下：
1. 接触电阻：回路电阻测试仪通过接触电极与被测电路的接触，建立测试回路。
电路的接触电阻可以通过测试仪的接触电阻进行校正。
2. 电流注入：测试仪会向被测回路注入一定的电流。
电流通过回路时，会受到回路电阻的阻碍，导致电压降。
3. 电压测量：测试仪测量回路电阻造成的电压降。
一般来说，测试仪会测量两个连接在回路上的测量点之间的电压差。
通过测量点的电压差和电流注入值，可以计算出回路的电阻值。
4. 数据处理：测试仪会对测量到的电压、电流数据进行处理，计算出回路的电阻值。
这一过程通常由测试仪内部的微处理器完成。
5. 结果显示：根据数据处理的结果，测试仪会在显示屏上显示出测量到的回路电阻值。
有些测试仪还可以通过接口将结果传输给其他设备进行进一步处理。
通过以上工作原理，回路电阻测试仪可以准确地测量电路中的电阻值，用于判断电路的运行状态、排除故障以及进行维护工作。
