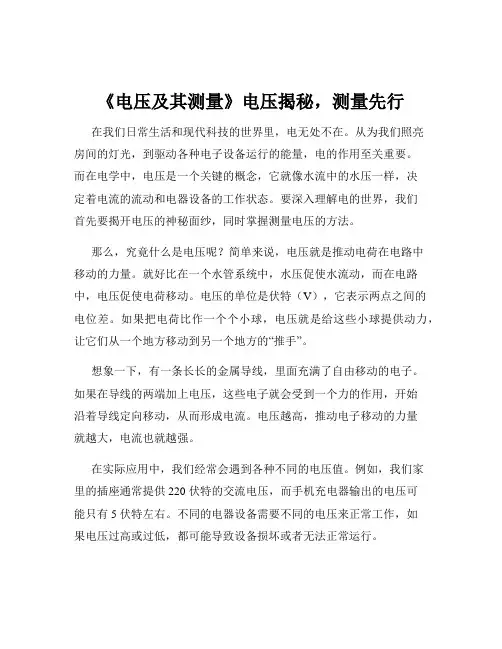

《电压及其测量》电压揭秘,测量先行在我们日常生活和现代科技的世界里,电无处不在。
从为我们照亮房间的灯光,到驱动各种电子设备运行的能量,电的作用至关重要。
而在电学中,电压是一个关键的概念,它就像水流中的水压一样,决定着电流的流动和电器设备的工作状态。
要深入理解电的世界,我们首先要揭开电压的神秘面纱,同时掌握测量电压的方法。
那么,究竟什么是电压呢?简单来说,电压就是推动电荷在电路中移动的力量。
就好比在一个水管系统中,水压促使水流动,而在电路中,电压促使电荷移动。
电压的单位是伏特(V),它表示两点之间的电位差。
如果把电荷比作一个个小球,电压就是给这些小球提供动力,让它们从一个地方移动到另一个地方的“推手”。
想象一下,有一条长长的金属导线,里面充满了自由移动的电子。
如果在导线的两端加上电压,这些电子就会受到一个力的作用,开始沿着导线定向移动,从而形成电流。
电压越高,推动电子移动的力量就越大,电流也就越强。
在实际应用中,我们经常会遇到各种不同的电压值。
例如,我们家里的插座通常提供 220 伏特的交流电压,而手机充电器输出的电压可能只有 5 伏特左右。
不同的电器设备需要不同的电压来正常工作,如果电压过高或过低,都可能导致设备损坏或者无法正常运行。
了解了电压的基本概念后,接下来让我们探讨一下如何测量电压。
测量电压是电学实验和实际应用中非常重要的一项任务,它可以帮助我们了解电路的工作状态,排查故障,以及设计和优化电路。
最常见的测量电压的工具是电压表。
电压表有多种类型,包括模拟电压表和数字电压表。
模拟电压表通过指针的偏转来指示电压的大小,而数字电压表则直接以数字的形式显示电压值,更加直观和精确。
在使用电压表测量电压时,首先要选择合适的量程。
量程是指电压表能够测量的电压范围。
如果选择的量程过小,可能会导致电压表过载损坏;如果量程过大,测量的精度就会降低。
所以,在测量之前,我们需要对被测量的电压有一个大致的估计,然后选择一个合适的量程。
电压的计算与测量引言:电压是电学中非常重要的一个概念,它是描述电荷在电路中运动所需的能量。
电压的计算与测量是电工学中的基础知识。
本文将介绍电压的定义、单位、计算方法和测量方法,并探讨其在电路分析和实际应用中的重要性。
一、电压的定义和单位:电压,也称电位差,是指两点之间的电势差或电势能差。
它是描述电路中电荷流动方向和速度的一个重要物理量。
电压通常用符号V表示,单位是伏特(V)。
二、电压的计算方法:1. Ohm定律:Ohm定律是描述电压、电流和电阻之间关系的重要定律。
根据Ohm定律,电压等于电流乘以电阻,即V=IR。
其中,V 表示电压,I表示电流,R表示电阻。
2. 串联电路中的电压计算:在串联电路中,电压按照电路元件的连接方式依次叠加。
因此,串联电路中总电压等于各个电路元件的电压之和。
3. 并联电路中的电压计算:在并联电路中,各个电路元件之间的电压相等,因此并联电路中总电压等于各个电路元件中的电压中最大的值。
三、电压的测量方法:1. 电压表测量:使用电压表(也称电压计)能够准确测量电路中的电压。
电压表通常包括两个测量端,一个接在被测电压的正极,另一个接在负极。
电压表通过测量线路上产生的电流来推算出电压值。
2. 示波器测量:示波器可以通过探头接触电路中的电压信号,并将其显示在示波器屏幕上。
示波器可以显示电压信号的幅值、频率和波形等信息,适用于测量复杂电路中的电压。
四、电压的重要性与应用:1. 电路分析:电压是电路分析中的重要参数,能够帮助电工工程师理解电子元件之间的关系。
通过计算和测量电压,可以确定电路中各个元件的工作状态和性能。
2. 电源供电:电压是电源供电的基础,它提供了驱动电路和设备所需的能量。
在电力系统中,对电压进行合理地控制和调节,可以保证电力的稳定供应。
3. 安全保障:电压的合适与否直接关系到电器设备的安全运行。
对于不同的电器设备,都有相应的额定电压要求,超过额定电压会对设备造成损害,低于额定电压会导致设备无法正常工作。

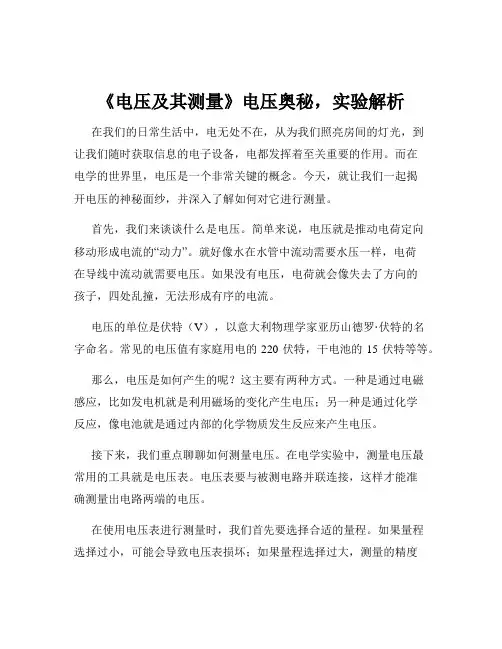

《电压及其测量》电压奥秘,实验解析在我们的日常生活中,电无处不在,从为我们照亮房间的灯光,到让我们随时获取信息的电子设备,电都发挥着至关重要的作用。
而在电学的世界里,电压是一个非常关键的概念。
今天,就让我们一起揭开电压的神秘面纱,并深入了解如何对它进行测量。
首先,我们来谈谈什么是电压。
简单来说,电压就是推动电荷定向移动形成电流的“动力”。
就好像水在水管中流动需要水压一样,电荷在导线中流动就需要电压。
如果没有电压,电荷就会像失去了方向的孩子,四处乱撞,无法形成有序的电流。
电压的单位是伏特(V),以意大利物理学家亚历山德罗·伏特的名字命名。
常见的电压值有家庭用电的 220 伏特,干电池的 15 伏特等等。
那么,电压是如何产生的呢?这主要有两种方式。
一种是通过电磁感应,比如发电机就是利用磁场的变化产生电压;另一种是通过化学反应,像电池就是通过内部的化学物质发生反应来产生电压。
接下来,我们重点聊聊如何测量电压。
在电学实验中,测量电压最常用的工具就是电压表。
电压表要与被测电路并联连接,这样才能准确测量出电路两端的电压。
在使用电压表进行测量时,我们首先要选择合适的量程。
如果量程选择过小,可能会导致电压表损坏;如果量程选择过大,测量的精度就会降低。
所以,在测量之前,我们需要对被测电压的大小有一个大致的估计。
比如说,我们要测量一节干电池的电压,由于干电池的电压通常在15 伏特左右,所以我们可以选择量程为 3 伏特的电压表。
然后,将电压表的正接线柱连接到电池的正极,负接线柱连接到电池的负极,读取电压表指针所指的刻度,就能得到电池的电压值。
再比如,测量家庭电路的电压时,因为家庭电路的电压是220 伏特,所以我们需要选择量程为 250 伏特或 500 伏特的电压表,并按照正确的方法连接电路进行测量。
除了传统的指针式电压表,现在还有数字式电压表。
数字式电压表读数更加直观、准确,而且功能也更加丰富。
在实际的电路中,电压的测量不仅仅是为了获取一个数值,更重要的是帮助我们分析电路的工作状态,找出可能存在的问题。

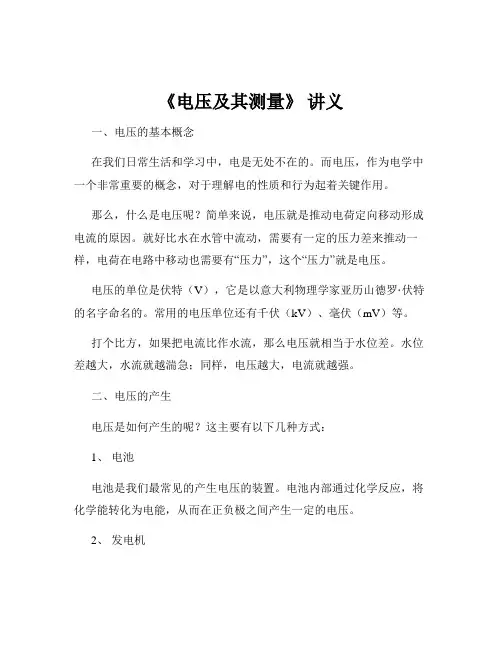

《电压及其测量》讲义一、电压的基本概念在我们日常生活和学习中,电是无处不在的。
而电压,作为电学中一个非常重要的概念,对于理解电的性质和行为起着关键作用。
那么,什么是电压呢?简单来说,电压就是推动电荷定向移动形成电流的原因。
就好比水在水管中流动,需要有一定的压力差来推动一样,电荷在电路中移动也需要有“压力”,这个“压力”就是电压。
电压的单位是伏特(V),它是以意大利物理学家亚历山德罗·伏特的名字命名的。
常用的电压单位还有千伏(kV)、毫伏(mV)等。
打个比方,如果把电流比作水流,那么电压就相当于水位差。
水位差越大,水流就越湍急;同样,电压越大,电流就越强。
二、电压的产生电压是如何产生的呢?这主要有以下几种方式:1、电池电池是我们最常见的产生电压的装置。
电池内部通过化学反应,将化学能转化为电能,从而在正负极之间产生一定的电压。
2、发电机在发电厂中,发电机通过电磁感应原理将机械能转化为电能。
例如,水力发电站利用水流推动水轮机转动,带动发电机产生电压。
3、太阳能电池太阳能电池利用半导体材料的光电效应,将太阳能直接转化为电能,从而产生电压。
三、电压的分类根据不同的标准,电压可以分为多种类型。
1、直流电压和交流电压直流电压的大小和方向不随时间变化,比如电池提供的电压通常就是直流电压。
交流电压的大小和方向随时间周期性变化,我们家庭用电的 220V就是交流电压。
2、高压和低压高压一般指电压在 1000V 及以上的电压,常用于输电线路等场合。
低压则指电压在 1000V 以下,如我们日常生活中的电器所使用的电压。
四、电压的测量工具要测量电压,就需要用到专门的测量工具。
常见的电压测量工具主要有电压表和万用表。
1、电压表电压表是专门用于测量电压的仪器。
它需要与被测电路并联连接,以测量电路中两点之间的电压。
电压表有指针式和数字式两种。
指针式电压表通过指针的偏转来指示电压的大小,数字式电压表则直接以数字形式显示电压值。
怎样认识和测量电压电压是什么在学习和测量电压之前,我们需要先了解电压是什么。
电压指的是电势差,通俗点说就是电子在两个点之间移动所需的能量。
电压的单位是伏特(V),通常用符号“U”表示。
认识电压来源电压可以来自不同的电源,如电池、发电机等。
我们平常用的电器,如手机、电脑、电视等,都需要电压才能正常工作。
此外,电压还可以通过转换器、变压器等电路进行调整、转换、放大等处理。
在电路中,电压往往被用作驱动电子设备和控制电流大小和方向的参数。
常用电压单位在电路中,我们经常会遇到各种不同的电压单位。
这些单位一般都是在标准化和计量上的要求而设定的。
常用的电压单位包括:•毫伏(mV),1毫伏等于0.001伏特;•微伏(μV),1微伏等于0.000001伏特;•千伏(kV),1千伏等于1000伏特;如何测量电压了解电压之后,接下来就是如何测量电压的问题。
最常见的测量电压的工具就是万用表。
万用表是一种通用性测量仪器,可以测量电压、电流、电阻等参数。
在测量电压之前,需要选取合适的量程和测量模式。
通常需要选择恰当的测量范围,避免因量程过大或过小而导致测量不准确的情况。
同时,还需要注意电路两端的接线方式和插口类型,避免测量不准确或者损坏万用表的情况发生。
在实际测量中,还需要注意仪器的精度、误差和稳定性等因素,以保证测量结果的准确性和可靠性。
电压是电路中的一个重要参数,我们常常需要对其进行测量和调整。
通过了解电压单位、测量原理和常见设备,我们可以更加准确地认识和测量电压。
在实际应用中,我们还需要注意仪器选择、接线方式和精度误差等因素,以确保测量结果的真实可靠。
电压的测量与计算电压是衡量电路中电势差大小的物理量,也是电路设计和调试中最常用的参数之一。
电压的测量和计算涉及多种方法和公式,本文将介绍其中较为常见的几种。
一、电压测量方法电压的测量可以通过电压计、万用表或示波器等设备进行。
以下是三种测量方法的简介:1. 电压计法:利用电压计的内部电路对电路中的电势差进行测量。
电压计分为数字电压计与模拟电压计两种,前者显示数字,后者利用指针显示。
2. 万用表法:万用表可以用于直流电和交流电的电压测量,可选择电压量程、电流量程和电阻量程。
相较于电压计法,万用表更为通用,但精度稍低。
3. 示波器法:示波器可用于测量电压的大小和频率。
它的工作原理是利用周期性波形的纵向变化表示电压的大小。
示波器的精度、速度和灵敏度皆高于电压计法和万用表法。
二、电压计算公式1. 串联电路中的电压计算在串联电路中,各元件的电压之和等于电路总电压。
设电路中各元件电阻为R1、R2、R3,电源电压为V,则串联电路中各元件的电压分别为V1、V2、V3,有如下公式:V1 = V * R1 / (R1 + R2 + R3)V2 = V * R2 / (R1 + R2 + R3)V3 = V * R3 / (R1 + R2 + R3)2. 并联电路中的电压计算在并联电路中,各元件的电压相等,等于电路总电压。
设电路中各元件电阻为R1、R2、R3,电源电压为V,则并联电路中各元件的电流分别为I1、I2、I3,有如下公式:I1 = V / R1I2 = V / R2I3 = V / R3三、误差控制方法在电压测量和计算过程中,由于电路中元器件的偏差、仪器的漂移等因素,会产生误差,影响测量和计算结果的准确性。
有以下几种方法可进行误差控制:1. 传感器选择:选用对电压测量精度要求高、误差小的传感器,例如磁性测量传感器、万用表等。
2. 多次测量:在同一电路中,连续测量多次并求均值,可以减小误差。
3. 校准仪器:定期校准仪器,保证其准确度和精度。
如何测量电路中的电压电压是电路中重要的物理量之一,它描述了电荷在电路中移动时所具有的能量。
测量电路中的电压对于电路的设计、故障排除和性能评估都非常重要。
本文将介绍几种常见的测量电路中电压的方法。
一、电压表测量法电压表是最常用的测量电压的工具之一。
它由一个示数器和一个电阻器组成,在电路中通过并连接两个测量点以测量电压。
测量电压的步骤如下:1. 将电压表调整到正确的量程范围。
选择一个量程范围使得待测电压在该范围内。
2. 将电压表的测量引线分别连接到待测电压的两个测量点。
确保连接牢固且没有松动。
3. 读取电压表上的示数。
示数将显示待测电压的数值。
二、示波器测量法示波器是一种可以显示电压随时间变化的设备。
它可以提供更详细的电压信息,如频率、幅值和相位。
使用示波器测量电压的步骤如下:1. 将示波器调整到正确的量程范围。
选择一个量程范围使得待测电压在该范围内。
2. 将示波器的探头分别连接到待测电压的两个测量点。
确保连接牢固且没有松动。
3. 调整示波器的设置,包括时间基准和触发设置。
确保示波器的显示范围和采样率适合待测电压的特性。
4. 读取示波器上的波形信息。
根据波形的形状、幅值和周期性等特征来分析待测电压的性质。
三、电阻测量法电阻测量法是通过测量电路中的电流和电阻来间接测量电压的方法。
使用欧姆表或万用表进行电阻测量,然后根据欧姆定律计算电压。
具体步骤如下:1. 将电路断开,并确保电路中不再有电流通过。
2. 使用万用表或欧姆表测量电路中待测电压两端的电阻。
3. 根据欧姆定律计算电压,公式为V = I * R,其中V为电压,I为电流,R为电阻。
四、功率计测量法功率计是一种可以直接测量电路中功率的仪器,通过功率计可以得到电路中的电压和电流值。
使用功率计测量电压的步骤如下:1. 将功率计调整到正确的量程范围。
选择一个量程范围使得待测电压和电流在该范围内。
2. 将功率计的电压和电流引线分别连接到待测电压的两个测量点。
电压初中物理中电压的定义与测量电压是物理学中的一个重要概念,用于描述电场中的电势差。
在电路中,电压是驱动电子流动的力量,也是电流的原因之一。
本文将介绍电压的定义和测量方法。
1. 电压的定义电压(Voltage)是一个物理量,用符号V表示,其单位是伏特(Volt,简称V)。
电压可以理解为电场对电荷运动的推动力。
简单来说,电压就是电子在电路中运动时所具有的能量状态。
2. 电压的测量方法电压的测量可以使用电压表(也称为伏特表或电压计)。
电压表是一种测量电压的仪器,它能够直接读取电路中的电压值。
在直流电路中,常用的电压表是直流电压表(或称为直流伏特表)。
而在交流电路中,一般使用交流电压表(或称为交流伏特表)来测量电压。
这些电压表一般具有正负极性,需要正确连接在电路中以获得准确的电压读数。
3. 电压的测量原理在直流电路中,电压测量的原理是基于欧姆定律。
根据欧姆定律,电压(V)等于电流(I)乘以电阻(R)。
在交流电路中,电压的测量则需要考虑交变电压的复杂性。
交流电压可以表示为正弦波形式,其幅值代表了电压的大小。
交流电压的测量方法因具体情况而异,常见的方法包括使用示波器、峰值表等仪器来测量电压的峰值、均方根值等。
4. 电压的单位及换算电压的国际单位是伏特(Volt),常用的子单位有千伏(kV)、毫伏(mV)等。
换算时,可以利用以下关系:1 V = 1000 mV1 kV = 1000 V5. 电压的应用与意义电压作为电路中的核心概念,具有广泛的应用和意义。
它是电子设备工作的基础,同时也是电力传输和电能转换的重要参数。
在电子设备中,电压的不同可以用来驱动不同的元件工作,例如电压能够控制电灯的亮度、电机的转动速度等。
在电力传输中,电压的高低决定了输电线路的损耗情况。
高压输电能够减小能量的损失,提高电力传输的效率。
在电能转换中,电压的变换和调节能够实现电能的转换和利用。
例如,变压器可以将高压电转换为低压电,从而满足不同电器的使用需求。

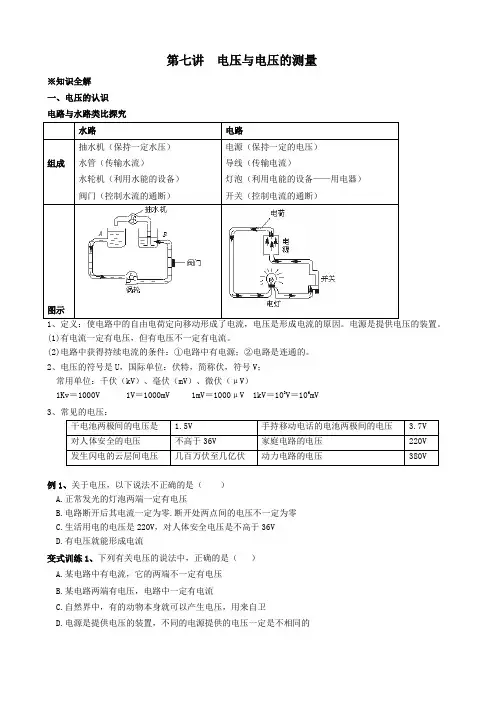

第七讲电压与电压的测量※知识全解一、电压的认识电路与水路类比探究水路电路组成抽水机(保持一定水压)水管(传输水流)水轮机(利用水能的设备)阀门(控制水流的通断)电源(保持一定的电压)导线(传输电流)灯泡(利用电能的设备——用电器)开关(控制电流的通断)图示1、定义:使电路中的自由电荷定向移动形成了电流,电压是形成电流的原因。
电源是提供电压的装置。
(1)有电流一定有电压,但有电压不一定有电流。
(2)电路中获得持续电流的条件:①电路中有电源;②电路是连通的。
2、电压的符号是U,国际单位:伏特,简称伏,符号V;常用单位:千伏(kV)、毫伏(mV)、微伏(μV)1Kv=1000V 1V=1000mV 1mV=1000μV 1kV=103V=106mV3、常见的电压:干电池两极间的电压是 1.5V 手持移动电话的电池两极间的电压 3.7V 对人体安全的电压不高于36V 家庭电路的电压220V 发生闪电的云层间电压几百万伏至几亿伏动力电路的电压380V例1、关于电压,以下说法不正确的是()A.正常发光的灯泡两端一定有电压B.电路断开后其电流一定为零.断开处两点间的电压不一定为零C.生活用电的电压是220V,对人体安全电压是不高于36VD.有电压就能形成电流变式训练1、下列有关电压的说法中,正确的是()A.某电路中有电流,它的两端不一定有电压B.某电路两端有电压,电路中一定有电流C.自然界中,有的动物本身就可以产生电压,用来自卫D.电源是提供电压的装置,不同的电源提供的电压一定是不相同的变式训练2、下列关于电压的叙述正确的是 ( ) A.人对人体的安全电压是36VB.无论在任何情况下,一节干电池的电压都是1.5VC.电压只能使自由电子发生定向移动D.电压是使自由电荷发生定向移动形成电流的原因二、电压的测量 1、电压表测量电路两端电压的仪表叫电压表,符号为○V ,其内阻很大,接入电路上相当于开路。
电压表的示数:在0~15V 量程读出的示数是指针指向相同位置时,在0~3V 量程上读出的示数的5倍。
“○”A.a 为电流表,b 为电压表,c 为电流表B.a 为电压表,b 为电压表,c 为电流表C.a 为电流表,b 为电流表,c 为电压表D.a 为电流表,b 为电流表,c 为电流表B题类二 串、并联电路的故障判定 3】(2009年晋江市)如图是小文同学研究串联电路中L 1亮,不亮,这时电流表和电压表均有读 1断路 B.L 1短路2短路 D. L 2断路 BL1与L2属于串联,但由于灯L1与L2所在的L2本身不亮,所以L2上,且为短路。
题类三 探究串联电路电压的规律 3】(2009年长沙)在做有多个灯泡可L 1、如右 AB 两点、BC 两点及AC 两闭合开关后测得的数据是:U AB = 0,U BC = 12V ,U AC =12V ,则故障可能是 . 分析两组实验数据,可得出:. )本实验设计你认为有什么不(若是电路改进则填写. 在使用电压表进行电路断如果电压表的示数接近电源电压,则表明两支表笔到电源正负极的电路都是连通的,且发生断路的电路一定在两表笔所包含的电路内。
另外还要知道在串联电路中,总电压应该等于各用电器两端的电压之和。
【答案】(1)L 1短路,或L 2断路,或L 1短路同时L 2断路(任答对一种即可)(2)串联电路中,总电压等于各部分电路的电压之和 (3)实验次数太少,可能引起较大误差;也可用如图电路图进行实验.题类四 探究串、并联电路的电流关系 【例4】(2009年襄樊市)襄襄和樊樊在“探究并联电路中干路电流与各支路电流有什么关系”时,利用一个开关、一个电流表、一个学生电源(有多个电压档位)、四个阻值不等的电阻以及若干条导线,进行了大胆地探究。
如图所示是他们的实验电路图。
(1)他们的猜想是:_______ (只写一种猜想)。
[进行实验](2)襄襄按照电路图正确地进行实验,得到了表1中的实验数据。
襄襄在实验中,是靠只改变________而得到实验数据的:(3)樊樊也按照上述同样的器材和同样的电路进行了实验,却得到了表2中的数据。

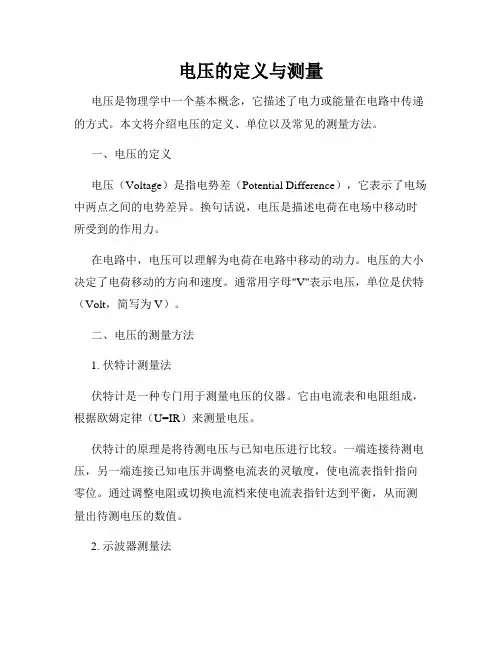

电压的定义与测量电压是物理学中一个基本概念,它描述了电力或能量在电路中传递的方式。
本文将介绍电压的定义、单位以及常见的测量方法。
一、电压的定义电压(Voltage)是指电势差(Potential Difference),它表示了电场中两点之间的电势差异。
换句话说,电压是描述电荷在电场中移动时所受到的作用力。
在电路中,电压可以理解为电荷在电路中移动的动力。
电压的大小决定了电荷移动的方向和速度。
通常用字母"V"表示电压,单位是伏特(Volt,简写为V)。
二、电压的测量方法1. 伏特计测量法伏特计是一种专门用于测量电压的仪器。
它由电流表和电阻组成,根据欧姆定律(U=IR)来测量电压。
伏特计的原理是将待测电压与已知电压进行比较。
一端连接待测电压,另一端连接已知电压并调整电流表的灵敏度,使电流表指针指向零位。
通过调整电阻或切换电流档来使电流表指针达到平衡,从而测量出待测电压的数值。
2. 示波器测量法示波器是一种用于显示电压波形的仪器。
它通过将待测电压与参考信号进行比较,通过显示屏显示出电压随时间变化的波形图像。
示波器可以直观地展示电压的振幅、频率和相位差等信息,对于高频信号及复杂波形的测量非常有用。
通过调节示波器的触发电平、扫描速率和垂直增益等参数,可以得到准确的电压测量结果。
3. 电压分压法电压分压法是一种常用的简便测量电压的方法,它基于串联电阻的电压分压规律。
利用该原理,可以将待测电压分压成一个较小的已知电压,从而进行测量。
电压分压法的操作很简单,只需根据所需分压比例选择适当的电阻进行串联。
根据分压比例和已知电阻的电压值,可以求得待测电压的数值。
4. 数字多用表测量法数字多用表是一种多功能、精度较高的电测仪器,可以测量电压、电流、电阻等多种物理量。
通过选择合适的测量档位和连接电路,可以直接读取待测电压的数值。
数字多用表可提供较高的精度和稳定性,在实际工作中得到广泛应用。
在操作上,只需将待测电压的正负极分别连接到多用表的相应插口即可。
测量电压的方法与步骤教案一、前言电压是电学基础中非常基本的参数之一,同时也是衡量电路性能和避免电路故障的重要指标。
本教案将主要介绍测量电压的方法与步骤,帮助学生掌握基本的电学测量技能,为后续的学习打下基础。
二、测量电压的基础知识电压,也叫电势差,是指电荷在电场中沿电场线从一个点到另一个点所获得或失去的能力。
电压的单位是伏特(V),国际单位符号是V。
要测量电压,需要选择合适的电压表或万用表等测量工具,并按照一定的步骤进行操作。
三、测量电压的方法与步骤1、选择合适的测量工具测量电压通常需要选择合适的电压表或万用表等测量工具。
需要根据具体的测量要求来选择测量范围、测量精度和测量方式等。
在使用电压表或万用表进行测量时,需要仔细阅读使用说明书,了解其功能和使用方法。
2、连接电路在进行电压测量之前,需要先将电压表或万用表等测量工具的电极连接到待测点的电路上。
连接时应根据电路的情况选择合适的接线方式,保证电极之间的接触良好,防止测量误差。
3、调节电压表或万用表当电路连接好后,需要调节电压表或万用表等测量工具的测量范围和测量方式。
如果待测电压超过了测量范围,应先调节到合适的测量范围,再进行测量。
同时应选择合适的测量方式(直流或交流),保证测量精度。
4、读取电压值在接线、调节好电压表或万用表后,即可进行电压测量。
当测量读数稳定后,记录下来,得到待测电压值。
同时应注意测量精度和误差范围。
5、处理测量结果在得到待测电压值后,应及时处理测量结果。
根据测量要求和电路分析等要素,对测量结果进行分析和处理。
同时,应对测量误差进行分析,找出误差来源并采取相应措施减小误差。
四、总结电压的测量是电学中非常基本的技能,掌握良好的测量方法和步骤对于后续的学习和实践至关重要。
在进行电压测量时,需要注意仪器的选择和调节、接线、读数和误差等方面,以保证测量精度和可靠性。
希望本教案能帮助学生掌握基本的电学测量技能,为以后的学习和实践打下基础。
电压的基本单位与测量方法电压,作为电场强度的一种表征,是电力工程中的一个重要物理量。
它表示电荷在电场中所受到的力大小,是电能转化与传输的关键参数。
本文将围绕电压的基本单位和测量方法展开讨论。
一、电压的基本单位电压的基本单位是伏特(V),它是国际单位制中的电势差单位。
1伏特(V)定义为两个电荷1库伦(C)在相距1米(m)时所产生的电势差。
电势差指的是两点之间由于电场引起的电势能差异,是电压的数值表示。
在实际应用中,电压常常以千伏(kV),兆伏(MV)等大单位表示。
例如,在输电线路中,高压电源通常以110千伏(kV)或220千伏(kV)的形式供电。
高压电源的使用能有效降低输电线路中的能量损耗,提高能源传输效率。
二、电压的测量方法测量电压的常用方法包括:电压表测量法、毫伏表测量法和示波器测量法。
1. 电压表测量法电压表是一种使用电磁或静电原理测量电压的仪器。
它通过将测量点与被测电路连接,利用仪表内部的测量电路来测量电压。
电压表具有简单、直观的特点,在实际应用中被广泛使用。
但电压表的内阻相对较大,会对被测电路产生一定的影响。
2. 毫伏表测量法毫伏表是一种内阻较小而精度较高的测量仪器。
它通常用于对微弱电压进行测量,如电路中的电压变化。
毫伏表的测量范围比电压表小,但对于对测量精度要求较高的情况下,毫伏表是一个理想的选择。
3. 示波器测量法示波器是一种能够显示电压随时间变化规律的测量仪器。
它通过将被测电压与示波器相连接,利用示波器内部的信号放大与显示装置,将电压信号转化为波形图形进行显示。
示波器具有高精度、高频率等特点,在电子领域得到广泛应用。
除了上述传统方法外,随着科技的不断发展,还涌现出一些新的电压测量方法,如非接触式电压测量方法、数字式电压测量方法等。
这些新方法在特定领域内有着独特的优势,为电压测量技术的发展提供了新的思路和途径。
在电力工程中,精确测量电压对于电力负荷管理、设备维护以及故障诊断等环节都至关重要。
电压的定义与测量的方法电压是描述电场强度的物理量,是电子在电场中受力的结果。
本文将介绍电压的定义和测量的方法,旨在帮助读者更好地理解和应用电压这一概念。
一、电压的定义电压(Voltage),又称电位差(Potential Difference),用符号“V”表示,是指单位电荷在电场中所能获得或失去的能量。
通俗地说,电压就像是电的压力,类似于水管中水流的压力,它驱动着电荷在电路中流动。
单位电压是伏特(Volt)。
二、电压的测量方法1.伏特计测量法伏特计是用来测量电压的主要仪器。
它的原理是利用了电压作用于导线内的电流,从而得出电压的数值。
(图1:伏特计示意图)电压通过伏特计时,先将伏特计对准待测电路的两个触点,然后读取伏特计上的刻度,即可得到电压的数值。
2.理论计算法假设我们知道电路中的电阻和电流,那么可以利用欧姆定律(V=IR)来计算电压的数值。
例如,已知电路中的电阻为R,电流为I,根据欧姆定律可得电压V=I×R。
理论计算法适用于已知电阻和电流的情况下,可以准确计算出电压的数值。
3.示波器测量法示波器是一种常用的电子测量设备,可以通过观察电压随时间变化的波形图,来测量电压的幅值、频率等参数。
(图2:示波器示意图)使用示波器测量时,将示波器的探头接在待测点上,将电压信号显示在示波器的屏幕上。
根据示波器刻度和网格来读取电压的数值。
4.电压传感器测量法电压传感器是一种专门用于测量电压的传感器。
它能够将电压信号转换成电压输出或其他形式的信号输出。
(图3:电压传感器示意图)使用电压传感器测量时,将传感器与待测电路相连,通过传感器输出的电压信号来获取电压的数值。
三、总结本文介绍了电压的定义和测量方法。
电压是描述电场强度的物理量,可以通过伏特计、理论计算、示波器测量和电压传感器测量等方法来测量。
不同的场合和要求可以选择不同的测量方法,以获得准确的电压数值。
电压的测量对电子电路的设计、维护和故障排除具有重要意义,它能帮助工程师更好地理解电路的工作状态和性能表现。
万用表测量电压的方法与步骤
一、准备工作
1. 了解万用表:在使用万用表之前,需要了解万用表的各项功能和操作方法。
确保已经掌握如何选择适当的量程、转换测量模式以及读取测量结果。
2. 检查万用表:在开始测量之前,需要检查万用表是否完好无损,确保没有物理损伤并且能够正常工作。
3. 准备工具:准备适当的工具,例如导线、插头等,以便连接测量电路。
二、连接测量电路
1. 确定要测量的电路:首先需要确定要测量的电路,例如电源电路、信号电路等。
2. 断开电源:在连接测量电路之前,需要确保电源已经断开,以避免损坏万用表和电路。
3. 连接测量导线:将万用表的测量导线连接到待测电路的相应端子上。
确保连接牢固,但不要用力过度以避免损坏电路或万用表。
三、读取电压数值
1. 选择量程:根据待测电路的电压范围,选择适当的量程。
确保所选量程能够覆盖待测电压的范围。
2. 转换测量模式:将万用表的模式开关转到“电压”模式。
3. 读取电压数值:在确保电路连接正确并且万用表处于稳定状态后,读取显示的电压数值。
确保视线清晰,并且没有干扰因素影响读数。
4. 记录结果:将测量结果记录下来,以便后续分析和使用。
四、注意事项
1. 在测量高电压时,需要特别小心,避免触电或损坏万用表。
2. 在连接测量电路之前,务必确保电源已经断开,以避免损坏电路或万用表。
3. 在读取电压数值时,需要保持稳定状态,避免因干扰而影响读数的准确性。
1.3 电压及其测量考点1、电压1、作用:电压是形成电流的原因:电压使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
注:说电压时,要说“xxx”两端的电压,说电流时,要说通过“xxx”的电流。
在理解电流、电压的概念时,通过观察水流、水压的模拟实验帮助我们认识问题,这里使用了科学研究方法“类比法”2、电压的单位:(1)国际单位:伏特,简称伏,符号V。
常用单位:kV(千伏)、mV(毫伏)、μV(微伏)换算关系:1Kv=1000V1V=1000 mV 1 mV=1000μV1.5V 、一节蓄电池2V 、家庭电压220V 、安全电压不高于36V)A.一节干电池的电压为2V B.一节铅蓄电池的电压为1.5V()1、关于电压,下列说法错误的是A.电压是电路中形成电流的原因B.电路中有电流时,电路两端就有一定的电压C.电源是提供电压的装置D.有电压就一定有电流()2、关于“电压是电路中产生电流的原因”的理解,下列说法中正确的是A.电路中有电压就一定有电流B.电路中有电流就一定有电压C.电流和电压是同时存在D.以上说法都不对()3、(2012•宿迁)电视节目中我们看到“特斯拉线圈“表演,表演者通过有关设备造出人工闪电,放出美妙的电火花.以下说法错误的是A.表演者与“特斯拉线圈”构成了闭合回路B.表演者是在安全电压状态下演出的C.表演者的防护服里有金属丝,电流只是经过金属丝D.表演时发生了电能向光能、热能的转化考点2、电压测量1、仪器:电压表,符号:2、读数时,看清接线柱上标的量程,每大格、每小格电压值3、使用规则:两要、一不①电压表要并联在电路中。
②电流从电压表的“正接线柱”流入,“负接线柱”流出。
否则指针会反偏。
③被测电压不要超过电压表的最大量程。
Ⅰ危害:被测电压超过电压表的最大量程时,不仅测不出电压值,电压表的指针还会被打弯甚至烧坏电压表。
Ⅱ选择量程:实验室用电压表有两个量程,0—3V 和0—15V。
