电磁感应06年模拟汇编

  • 格式：doc
  • 大小：2.93 MB
  • 文档页数：42

电磁感应一、选择题1、（涟源市06年第一次检测）如图所示，一闭合的小金属环用一根绝缘细杆挂在固定点O 处，使金属圆环在竖直线OO′的两侧来回摆动的过程中穿过水平方向的匀强磁场区域，磁感线的方向和水平面垂直。

若悬点摩擦和空气阻力均不计，则 AC A ．金属环进入和离开磁场区域都有感应电流，而且感应电流的方向相反 B ．金属环进入磁场区域后越靠近OO′线时速度越大，而且产生的感应电流越大C ．金属环开始摆动后，摆角会越来越小，摆角小到某一值后不再减小D ．金属环在摆动过程中，机械能将完全转化为环中的电能2、（郑州第一次质量预测）如图所示，MN 是一根固定的通电直导线，电流方向由N 到M.今将一金属线框abcd 放在导线上，让线框的位置偏向导线的左边，两者彼此绝缘.当导线中的电流突然增大时，线框整体受力情况为 A A.受力沿x 轴正向 B.受力沿x 轴负向 C.受力沿y 轴正向 D.受力为零3、（云南06第一次检测）如图所示，闭合金属导线框水平放置在竖直向上的匀强磁场中，匀强磁场的磁感应强度增加时，则 BC A ．线框中的感应电流一定增大 B ．线框中的感应电流可能减小C ．线框中的感应电流方向从上向下看一定沿顺时针方向D ．线框中的感应电流方向从上向下看可能沿逆时针方向4、（郑州一中 开封高中 洛阳一高 信阳高中06四校联考）在如图所示的倾角为θ的光滑斜面上，存在着两个磁感应强度大小为B 的匀强磁场，区域I 的磁场方向垂直斜面向上，区域Ⅱ的磁场方向垂直斜面向下，磁场的宽度均为L ，一个质量为m 、电阻为R 、边长也为L 的正方形导线框，由静止开始沿斜面下滑，当ab 边刚越过GH 进入磁场Ⅰ区时，恰好以速度 v 1做匀速直线运动；当ab 边下滑到JP 与MN 的中间位置时，线框又恰好以速度v 2做匀速直线运动，从ab 进入GH 到MN 与JP 的中间位置的过程中，线框的动能变化量大小为△E k ，重力对线框做功大小为W 1，安培力对线框做功大小为W 2，下列说法中正确的有：CDA 、在下滑过程中，由于重力做正功，所以有v 2＞v 1。

B 、从ab 进入GH 到MN 与JP 的中间位置的过程中，机械能守恒。

C 、从ab 进入GH 到MN 与JP 的中间位置的过程，有（W 1+△E k ）机械能转化为电能。

D 、从ab 进入GH 到MN 与JP 的中间位置的过程中，线框动能的变化量大小为 △E k = W 2－W 1。

5、（泰州市06期初调研）如图, A 、B 是完全相同的两个小灯泡，L 为自感系数很大、电阻可以忽略的带铁芯的线圈，下列说法正确的是 ADA ．开关K 闭合的瞬间，A 、B 同时发光，随后A 灯变暗，B 灯变亮。

B ．开关K 闭合的瞬间，B 灯亮，A 灯不亮。

C ．断开开关K 的瞬间，A 、B 灯同时熄灭。

D ．断开开关K 的瞬间，B 灯立即熄灭，A 灯突然闪亮一下再熄灭6、（武汉2月调研）如图所示，两个垂直纸面的匀强磁场方向相反，磁感应强度的大小相均为B ，磁场区域的宽度均为a ，一正三角形（高度为a ）导线框ABC 从图示位置沿图示所示方向匀速穿过两磁场区域，以逆时针方向为电流的正方向，在图乙中感应电流I 与线框移动距离x7、（潍坊市06.2统考）如图甲所示照直放置的螺线管与导线abcd 构成闭合电路，电路所围区域内有方向垂直纸面向里的匀强磁场，螺线管下方水平桌面上有一个导体圆环。

欲使导体圆环受到向上的磁场力，磁感应强度随时间变化的规律应是图乙中的 AI -I I -I 2IA B C D甲乙8、（绵阳06二诊）如图，一边长为a，电阻为R的等边三角形线框在外力作用下以速度vo匀速穿过宽度为a的两个匀强磁场区域，两磁场磁感应强度大小均为B，方向相反，线框运动方向与底边平行且与磁场边缘垂直。

以逆时针方向为电流正方向，从图示位置开始线框中感应电流I与沿运动方向的位移x的图象为B89、（兰州06期末联考）目前中国南极考察队队员正在地球南极考察，设想考察队队员在地球南极附近水平面上驾驶一辆冰车向前行进时，由于地磁场作用，冰车两端会有电势差，设驾驶员左方电势为U1，右方电势为U2，则以下说法正确的是( BD )A、向着南极点行进时，U1比U2高B、背着南极点行进时，U1比U2低C、在水平冰面上转圈时，U1比U2高D、无论怎样在水平冰面上行进，U1总是低于U210、（广东06模拟）现代汽车中有一种先进的制动机构，可保证车轮在制动时不是完全刹死滑行，而是让车轮仍有一定的滚动．经研究这种方法可以更有效地制动，它有一个自动检测车速的装置，用来控制车轮的转动，其原理如图6，铁质齿轮P与车轮同步转动，右端有一个绕有线圈的磁体，M是一个电流检测器．当车轮带动齿轮转动时，线圈中会有电流，这是由于齿靠近线圈时被磁化，使磁场增强，齿离开线圈时磁场减弱，磁通变化使线圈中产生了感应电流．将这个电流经放大后去控制制动机构，可有效地防止车轮被制动抱死．如图所示，在齿a转过虚线位置的过程中，关于M中感应电流的说法正确的是( D )A．M中的感应电流方向一直向左B．M中的感应电流方向一直向右C．M中先有自右向左，后有自左向右的感应电流D．M中先有自左向右，后有自右向左的感应电流11、（襄樊市06调研）如图所示甲、乙、丙中，除导体棒ab 可动外，其余部分均固定不动，甲图中的电容器C 原来不带电。

设导体棒、导轨和直流电源的电阻均可忽略，导体棒和导轨间的摩擦也不计。

图中装置均在水平面内，且都处于方向垂直水平面（即纸面）向下的匀强磁场中，导轨足够长。

今给导体棒ab 一个向右的初速度v 0，在甲、乙、丙三种情形下导体棒ab 的最终运动状态不可能是 ACDA ．三种情形下导体棒ab 最终均作匀速运动B ．甲、丙中，ab 棒最终将以不同的速度作匀速运动；乙中，ab 棒最终静止C ．甲、丙中，ab 棒最终将以相同的速度作匀速运动；乙中，ab 棒最终静止D ．三种情形下导体棒ab 最终均静止12、（福州一中06质检）如右图所示，自感系数较大的线圈L ，其直流电阻不计，下列操作中能使电容器C 的A 板带正电的是 B A 、S 闭合的瞬间 B 、S 断开的瞬间 C 、S 闭合，电路稳定后 D 、S 闭合，向左移动变阻器触头13、（温州重点中学3月联考）如图甲所示，单匝矩形线圈的一半放在具有理想边界的匀强磁场中，线圈轴线OO ˊ与磁场边界重合．线圈按图示方向匀速转动（ab 向纸外，cd 向纸内）．若从图示位置开始计时，并规定电流方向沿a→b→c→d→a 为正方向，则线圈内感应电流随时间变化的图象是下图乙中的哪一个 A14、（湖南06百校联考）如图所示，匀强磁场的方向垂直于电路所在平面，导体棒ab 与电路接触良好．当导体棒ab 在外力F 作用下从左向右做匀加速直线运动时，若不计摩擦和导线的电阻，整个过程中，灯泡L 未被烧毁，电容器C 未被击穿，则该过程中 ABＡ．感应电动势将变大 Ｂ．灯泡L 的亮度变大Ｃ．电容器C 的上极板带负电 Ｄ．电容器两极板间的电场强度将减小丙乙甲C15、（湖南06百校联考）等离子气流由左方连续以v 0射入P 1和P 2两板间的匀强磁场中，ab 直导线与P 1、 P 2相连接，线圈A 与直导线cd 连接．线圈A 内有随图乙所示的变化磁场，且磁场B 的正方向规定为向左，如图甲所示，则下列叙述正确的是 BD A ．０～１s 内ab 、cd 导线互相排斥 B ．１～２s 内ab 、cd 导线互相吸引 C ．２～３s 内ab 、cd 导线互相吸引 D ．３～４s 内ab 、cd 导线互相排斥16、（广安市06模拟）吉他以其独特的魅力吸引了众多音乐爱好者，电吉他与普通吉他不同的地方是它的每一根琴弦下面安装了一种叫做―拾音器‖的装置，能将琴弦的振动转化为电信号，电信号经扩音器放大，再经过扬声器就能播出优美音乐声。

如图是拾音器的结构示意图，多匝线圈置于永久磁铁与钢制的琴弦（电吉他不能使用尼龙弦）之间，当弦沿着线圈振动时，线圈中就会产生感应电流。

关于感应电流，以下说法正确的是 DA ．琴弦振动时，线圈中产生的感应电流是恒定的B ．琴弦振动时，线圈中产生的感应电流大小变化，方向不变C ．琴弦振动时，线圈中产生的感应电流大小不变。

方向变化D ．琴弦振动时，线圈中产生的感应电流大小和方向都会发生变化17、（南康中学06一次大考）物理实验中常用一种叫做―冲击电流计‖的仪器测定通过电路的电量，如图所示，探测线圈与冲击电流计串联后可来测定磁场的磁感应强度.已知线圈的匝数为n ,面积为S ,线圈与冲击计组成的回路的电阻为R .若将线圈放在被测的匀强磁场中,开始线圈平面与磁场垂直,现把探测线圈翻转180°,冲击计测出通过线圈的电量为q ,由上述数据可测出磁场的磁感强度为（ C ） A. qR /S B. qR /(nS ) C. qR /(2nS )D. qR /(2S ) 18、（西安06联考）如图（甲）所示，长直导线右侧的矩形线框与长直导线位于同一平面内。

当长直导线中的电流发生如图（乙）所示的变化时，线框中感应电流与所受安培力的甲Ft A FC情况是（C ）A ．感应电流方向不变，线框受合力方向不变B ．感应电流方向改变，线框受合力方向不变C ．感应电流方向不变，线框受合力方向改变D ．感应电流方向改变，线框受合力方向改变19、（黄冈重点中学三月联考）如图所示，平行金属导轨MN 、PQ 水平放置M 、P 之间接有阻值为R 的固定电阻．金属棒 垂直于导轨放置，且始终与导轨接触良好，导轨和金属棒的电阻不计．匀强磁场方向垂直导轨所在平面,现用垂直于ab 棒的水平向右的外力F ，拉动ab 棒由静止开始向右做匀加速直线运动,则能够正确表示外力F 随时间变化规律的是下图中的 （ C ）20（哈师大附中、东北师大附中、辽宁省实验中学06联考）一正方形闭合导线框abcd ，边长L=0.1m ，各边电阻为1Ω，bc 边位于x 轴上，在x 轴原点O 右方有宽L=0.1m 、磁感应强度为1T 、方向垂直纸面向里的匀强磁场区域，如图所示，当线框以恒定速度4m/s 沿x 轴正方向穿越磁场区域过程中，下面个图可正确表示线框 进入到穿出磁场过程中，ab 边两端电势差U ab 随位置变化情况的是B21、（武汉重点高中06质检）如图所示，沿x 轴、y 轴有两根长直导线，互相绝缘。

x 轴上的导线中有－x 方向的电流，y 轴上的导线中有＋y 方向的电流，两虚线是坐标轴所夹角的角平分线。

a 、b 、c 、d 是四个圆心在虚线上、与坐标原点等距的相同的圆形导线环．当两直导线中的电流从相同大小，以相同的快慢均匀减小时，各导线环中的感应电流情况是 BC A ．a 中有逆时针方向的电流 B ．b 中有顺时针方向的电流 C ．c 中有逆时针方向的电流 D ．d 中有顺时针方向的电流F22、（重庆一中3月考试）如图所示，正方形导线框在水平恒力F 作用下向右平移，并将穿过一有界匀强磁场，磁场宽度大于线框边长，ab 边进入磁场时，线框的加速度为零，比较线框进入磁场过程与穿出磁场过程(不含全在磁场中的过程)，下列说法中正确的是 ABA ．力F 做功相等B ．线框中感应电流方向相反C ．线框所受安培力方向相反D ．线框中产生的焦耳热相同23、（连云港06一次调研）一矩形线圈绕垂直于匀强磁场方向、并位于线圈平面内的固定轴转动，线圈中的感应电动势e 随时间t 的变化情况如图所示，则A ．t 1时刻穿过线圈的磁通量为零B ．t 2时刻穿过线圈的磁通量最大 C ．t 3时刻穿过线圈的磁通量变化率为零D ．t 4时刻穿过线圈的磁通量为零24、（连云港06一次调研）如图所示，等腰直角三角形OPQ 区域内存在匀强磁场，另有一等腰直角三角形导线框ABC 以恒定的速度沿垂直于磁场方向穿过磁场，穿越过程中速度始终与AB 边垂直且保持AC 平行于OQ 。

合集下载

专题12 电磁感应 2006-2011高考物理真题分类汇编 精校版 共17个专题

专题12 电磁感应 2006-2011高考物理真题分类汇编 精校版 共17个专题

专题十二 电磁感应2011年高考题组1．（2011 江苏单科）如图所示，固定的水平长直导线中通有电流I ，矩形线框与导线在同一竖直平面内，且一边与导线平行。

线框由静止释放，在下落过程中（ ）A ．穿过线框的磁通量保持不变B ．线框中感应电流方向保持不变C ．线框所受安掊力的合力为零D ．线框的机械能不断增大2．（2011 山东）了解物理规律的发现过程，学会像科学家那样观察和思考，往往比掌握知识本身更重要。

以下符合事实的是（ ）A ．焦耳发现了电流热效应的规律B ．库仑总结出了点电荷间相互作用的规律C ．楞次发现了电流的磁效应，拉开了研究电与磁相互关系的序幕D ．牛顿将斜面实验的结论合理外推，间接证明了自由落体运动是匀变速直线运动 3．（2011 海南单科）如图，EOF 和E ′O ′F ′为空间一匀强磁场的边界，其中EO ∥E ′O ′，FO ∥F ′O ′，且EO ⊥OF ；OO ′为∠EOF 的角平分析线，OO ′间的距离为l ；磁场方向垂直于纸面向里。

一边长为l 的正方形导线框沿OO ′方向匀速通过磁场，t =0时刻恰好位于图示位置。

规定导线框中感应电流沿逆时针方向时为正，则感应电流i 与时间t 的关系图线可能4．（2011 上海单科）如图，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布。

一铜制圆环用丝线悬挂于O 点，将圆环拉至位置a 后无初速释放，在圆环从a 摆向b 的过程中( )A ．感应电流方向先逆时针后顺时针再逆时针B ．感应电流方向一直是逆时针C ．安培力方向始终与速度方向相反D ．安培力方向始终沿水平方向2B音叉5．（2011 山东基本）我们生活在声音的海洋里．声音由物体的振动产生，以波动的形式传播．动圈式话筒是一种声传感器，其作用是根据电磁感应原理将话筒中振膜的振动转化为同频率的感应电流。

下列属于电磁感应现象或应用电磁感应原理的是（ ）A ．水力发电B ．磁铁吸引铁钉C ．梳过头发的塑料梳子吸引碎纸屑D ．带电云层经过高楼时引起避雷针放电 6．（2011 北京）某同学为了验证断电自感现象，自己找来带铁心的线圈L 、小灯泡A 、开关S 和电池组E ，用导线将它们连接成如图所示的电路。

2006-2007学年度第二学期高二期末考试物理试题(内容磁场电磁感应 交流电 电磁场与电磁波).doc 下学期

2006-2007学年度第二学期高二期末考试物理试题(内容磁场电磁感应 交流电 电磁场与电磁波).doc 下学期

2006-2007学年度第二学期高二期末考试物理试题（内容:磁场 电磁感应 交流电 电磁场与电磁波）（时间：120分钟，满分：１００分）一、选择题（下面每小题中有一个或几个答案是正确的，请选出正确答案填在括号内。

本题共10小题，每小题４分共４0分）１．如图１所示，三根长直导线中的电流强度相同，导线b 和d 的电流方向垂直纸面向外，导线c 的电流方向垂直纸面向里，a 点为bd连线的中点，ac 垂直bd ，且ab=ad=ac ，则a 点处的磁感应强度的方向为A．垂直纸面向外 B ．垂直纸面向里C．沿纸面由a 指向cD ．沿纸面由a 指向d ２．如图2所示，两条长直导线AB 和CD 相互垂直，其中AB 固定，CD 可以以其中心为轴自由转动或平动，彼此相隔一很小距离，当分别通以图示方向的电流时，CD 的运动情况是A ．顺时针方向转动，同时靠近导线ABB ．顺时针方向转动，同时离开导线ABC ．逆时针方向转动，同时靠近导线ABD ．逆时针方向转动，同时离开导线AB3．如图3(a)，在一水平放置的平板MN 的上方有匀强磁场，磁感应 强度的大小为B ，磁场方向垂直于纸面向里，许多质量为m ，带电量为q +的粒子，以相同的速率v 沿位于纸面内的各个方向，由小孔o 射入磁场区域．不计重力，不计粒子间的相互作用，下列图3(b)中阴影部分表示带电粒子可能经过的区域，其中qBm v R =．哪个图是正确的?４．图4中两平行虚线之间存在匀强磁场，虚线间的距离为l ，磁场方向垂直纸面向里，abcd 是位于纸面内的梯形线圈，ad 与bc 间的距离也为l ．0=t 时刻，bc 边与磁场区域边界重合（如图）．现令线圈以恒定的速度v 沿垂直于磁场区域边界的方向穿过磁场区域．取a d c b a →→→→的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流Ｉ随着时间t 变化的可能是５．如图5左所示是某种型号的电热毯的电路图，电热毯接在交变电源上，通过装置 P 使加在电热丝上的电压的波形如图5右所示.此时接在电热丝两端的交流电压表的读数为A ．110VB ．156VC ．220VD ．311V 6．在变电站里，经常要用交流电表去监测电网上的强电流，所用的器材叫电流互感器.如图6所示的四个图中，能正确反应其工作原理的是７．如图7所示，长L 1宽L 2的矩形线圈电阻为R ，处于磁感应强度为B 的匀强磁场边缘，线圈与磁感线垂直．将线圈以向右的速度v 匀速拉出磁场，则第 3 页 共 13 页Ａ．拉力F 大小为R VL B 212Ｂ．拉力做的功为RVL L B 2212Ｃ．线圈中产生的电热RV L L B 1222Ｄ．通过线圈某一截面的电荷量RL BL 21=８．质量为m ，带电量为q +的小球套在水平固定且足够长的绝缘杆上，如图8所示，整个装置处于磁感应强度为B，方向垂直向纸里的 匀强磁场中．现给球一个水平向右的瞬时冲量I 使其开始运动，则球运动克服摩擦力所做的功（不计空气阻力）不可能的是Ａ．m I 22 Ｂ．0 Ｃ．)(2122232B q g m m I - Ｄ．m I 2９． 关于电磁场和电磁波，下列叙述中正确的是A ．均匀变化的电场在它周围空间产生均匀变化的磁场B ．电磁波和机械波一样依赖于介质传播C ．电磁波中每一处的电场强度和磁感强度总是互相垂直，且与波的传播方向垂直D ．只要空间某个区域有振荡的电场或磁场，就能产生电磁波 １０．如图9所示，半径为 r 且水平放置的光滑绝缘的环形管道内，有一个电荷量为 e ，质量为 m 的电子．此装置放在匀强磁场中，其磁感应强度随时间变化的关系式为kt B B +=0(0>k )．根据麦克斯韦电磁场理论，均匀变化的磁场将产生稳定的电场，该感应电场对电子将有沿圆环切线方向的作用力，使其得到加速．设t=0时刻电子的初速度大小为0v ，方向顺时针，从此开始后运动一周后的磁感应强度为1B ，则此时电子的速度大小为A.m re B 1B.mke r v 2202⋅+πC.m re B 0D.mke r v 2202⋅-π 二、填空题（共４小题，每小题４分共１６分）１１．电磁炮是利用电磁发射技术制成的一种先进的动能杀伤武器,具有速度快,命中率高,发射成本低,减少污b 0染等优点,是21世纪的一种理想兵器,它的主要原理如图10所示,1982年澳大利亚国立大学制成了能把2.2g 的弹体加速到s km /10的电磁炮(常规炮弹约为s km /2),若轨道宽m 2,长m 100,通过的电流恒为A 10,则轨道间所加的匀强磁场=B ________T ,磁场力的最大功率W P ______=(轨道摩擦力不计)１２．一个电子在匀强磁场中，以一个固定的正电荷为圆心，在一个圆轨道上匀速转动，磁场方向垂直于它的轨道平面．电子受电场力大小恰是磁场力的3倍．已知电子质量为m ，电量为e ，磁感强度为B ，则电子运动的角速度可能为________.１３．如图11有一只定值电阻接在一个交变电源上， 通过电阻的电流为 I .若将它通过一台理想变压器接在这个交变电源上，测得变压器的初级线圈中的电流为 I /4 ，那么这时通过该定值电阻的电流为 _________.１４．电磁波遇到某些障碍物会发生反射，雷达就是根据这一原理制成的，某雷达站正在观察一飞机飞行，若飞机正向雷达站飞来，某一时刻雷达第一次发出电磁波到接收到反射波历时 200 微秒，第二次发出电磁波到接收到反射波历时 186 微秒，第一次发射到第二次发射的时间差为 4 秒钟，则飞机的飞行速度为__________ 米／秒．三、实验题（共２小题，共１２分，写出必要的做题步骤，计算过程和单位．每小题５分．） １５．人们常常用充气泵为鱼缸内的水补充氧气，如图１2是一种利用电磁原理制作的充气泵的结构示意图。

2006年中考物理试题分类汇编电和磁

2006年中考物理试题分类汇编电和磁

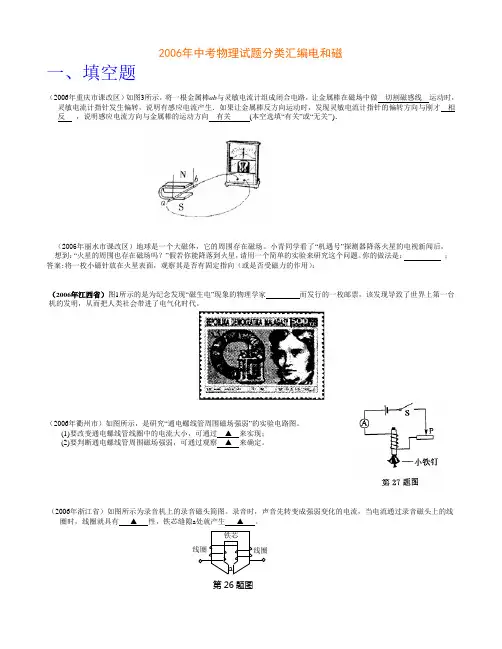

2006年中考物理试题分类汇编电和磁一、填空题（2006年重庆市课改区）如图3所示，将一根金属棒ab 与灵敏电流计组成闭合电路，让金属棒在磁场中做 切割磁感线 运动时，灵敏电流计指针发生偏转，说明有感应电流产生．如果让金属棒反方向运动时，发现灵敏电流计指针的偏转方向与刚才 相反 ，说明感应电流方向与金属棒的运动方向 有关 (本空选填“有关”或“无关’’)．（2006年丽水市课改区）地球是一个大磁体，它的周围存在磁场。

小青同学看了“机遇号”探测器降落火星的电视新闻后，想到：“火星的周围也存在磁场吗？”假若你能降落到火星，请用一个简单的实验来研究这个问题。

你的做法是： ；答案:将一枚小磁针放在火星表面，观察其是否有固定指向（或是否受磁力的作用）；（2006年江西省）图1所示的是为纪念发现“磁生电”现象的物理学家 而发行的一枚邮票，该发现导致了世界上第一台 机的发明，从而把人类社会带进了电气化时代。

（2006年衢州市）如图所示，是研究“通电螺线管周围磁场强弱”的实验电路图。

(1)要改变通电螺线管线圈中的电流大小，可通过 ▲ 来实现；(2)要判断通电螺线管周围磁场强弱，可通过观察 ▲ 来确定。

（2006年浙江省）如图所示为录音机上的录音磁头简图。

录音时，声音先转变成强弱变化的电流，当电流通过录音磁头上的线圈时，线圈就具有 ▲ 性，铁芯缝隙a 处就产生 ▲ 。

第26题图（2006年无锡市）我国古代劳动人民有许多重大的发明创造.如图甲是河南登封观星台上的一个巨大圭表,太阳光照射到石柱(表)上,在石柱(表)上会留下石柱的影子，古人凭借影子的不同情况来判断节气和时辰。

影子的形成说明光是传播的。

如图乙所示的司南是把天然磁石琢磨成勺子的形状，放在一个水平光滑的“地盘”上制成的，静止时它的长柄指向南方，说明长柄是磁体的极。

（2006年安徽省）8．6月5日是世界环境日，2006年中国的主题是“生态安全与环境友好型社会”。

06年10套最新模拟试卷-新课标[全套].

06年10套最新模拟试卷-新课标[全套].

第25—27讲电和磁单元检测题一、选择题1．用手拿一根铜棒和丝绸摩擦，铜棒一定（ D ）A、带电B、带负电C、带正电D、不带电2．从显像管尾部灯丝发射出来的电子，高速撞击在电视机荧光屏上，使荧光屏发光，则在显像管内部（B）A、电流从灯丝到荧光屏B、电流从荧光屏到灯丝C、显像管内是真空的，无法通过电流D、电流方向在不断变化3．奥斯特实验说明了电流周围存在着磁场。

在奥斯特实验中需要一根长直导线水平地放置在小磁针的上方，实验中该直导线的放置方向应是（ B ）A、东西方向B、南北方向C、与南北方向成450角D、可以是任意方向4．为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大。

从影响导体电阻大小的因素来分析，引起这种电线电阻不符合规格的主要原因是（ A ）A、电线的横截面积B、电线的长度C、电线的材料D、电线的温度5．一般家庭的卫生间都要安装照明灯和换气扇。

使用时，有时需要各自独立工作，有时需要它们同时工作。

在下图所示的电路，你认为符合上述要求的是（ D ）A B C D6．如右图所示，当闭合开关S后，通电螺线管Q端附近的小磁针N极转向Q端，则（C）A、通电螺线管的Q端为N极，电源a端为正极B、通电螺线骨的Q端为N极，电源a端为负极C、通电螺线管的Q端为S极，电源a端为正极D、通电螺线管的Q端为S极，电源a端为负极7．将小电动机与小灯泡按如图所示的电路连接，在小电动机转轴上绕线，然后用力拉线，使电动机转动。

在电动机转动过程中，小灯泡发光，该现象中（D ）①电产生了磁，使电动机转动②磁产生了电，使小灯泡发光③电动机是电源④转速越快，灯泡越亮A、①②③B、①③④C、①②④D、②③④8．小明把台灯插头插入插座，当他闭合台灯开关时．室内其他电灯全部熄灭。

检查发现保险丝熔断。

造成这一故障的原因可能是（ A ）A 、灯座短路B 、插座短路C 、插头短路D 、开关短路9．如图所示，若要使滑动变阻器的滑片P 向右移动时，弹簧秤的读数变小，则变阻器接入电路的方式可以是（ B ）A 、C 接E ，D 接FB 、C 接E ，B 接FC 、A 接E ，D 接F D 、A 接E ，B 接F10．下列电器中不是利用电磁波工作的是（ A ）A 、电饭锅B 、微波炉C 、收音机D 、手机11．电阻R 1、R 2串联时总电阻为20欧，则并联时的总电阻为（ C ）A 、一定小于5欧B 、一定大于5欧小于10欧C 、一定小于或等于5欧D 、一定小于10欧12．如图所示，当开关S 闭合后，两灯均能发光，且已知甲表的读数为2.0，乙表的读数为4.0（单位为伏或安），则可求得（ D ） A 、灯L 1的电阻为0.5欧 B 、灯L 1的电阻为2欧 C 、灯L 2的电阻为0.5欧 D 、灯L 2的电阻为2欧 13．如图所示的电路中，电源电压不变，闭合开关S 后，灯L 1、L 2都发光。
