高考物理电磁感应真题汇编

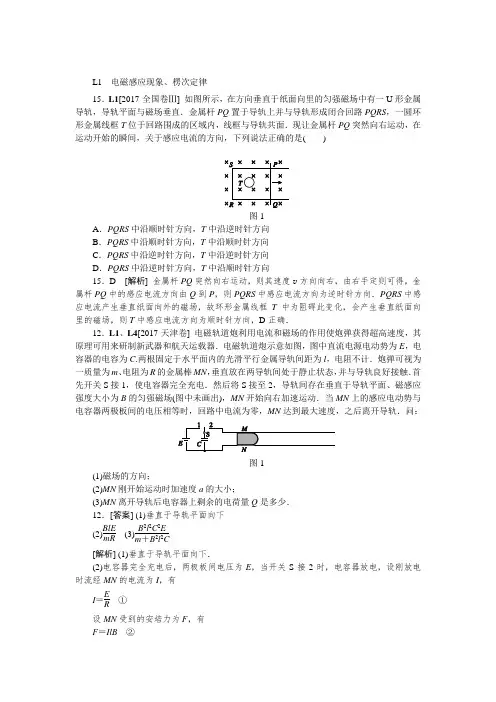

L1 电磁感应现象、楞次定律

15．L1[2017·全国卷Ⅲ] 如图所示，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直．金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面．现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是( )

图1

A．PQRS中沿顺时针方向，T中沿逆时针方向

B．PQRS中沿顺时针方向，T中沿顺时针方向

C．PQRS中沿逆时针方向，T中沿逆时针方向

D．PQRS中沿逆时针方向，T中沿顺时针方向

15．D [解析] 金属杆PQ突然向右运动，则其速度v方向向右，由右手定则可得，金属杆PQ中的感应电流方向由Q到P，则PQRS中感应电流方向为逆时针方向．PQRS中感应电流产生垂直纸面向外的磁场，故环形金属线框T中为阻碍此变化，会产生垂直纸面向里的磁场，则T中感应电流方向为顺时针方向，D正确．

12．L1、L4[2017·天津卷] 电磁轨道炮利用电流和磁场的作用使炮弹获得超高速度，其原理可用来研制新武器和航天运载器．电磁轨道炮示意如图，图中直流电源电动势为E，电容器的电容为C.两根固定于水平面内的光滑平行金属导轨间距为l，电阻不计．炮弹可视为一质量为m、电阻为R的金属棒MN，垂直放在两导轨间处于静止状态，并与导轨良好接触．首先开关S接1，使电容器完全充电．然后将S接至2，导轨间存在垂直于导轨平面、磁感应强度大小为B的匀强磁场(图中未画出)，MN开始向右加速运动．当MN上的感应电动势与电容器两极板间的电压相等时，回路中电流为零，MN达到最大速度，之后离开导轨．问：

图1

(1)磁场的方向；

(2)MN刚开始运动时加速度a的大小；

(3)MN离开导轨后电容器上剩余的电荷量Q是多少．

12．[答案] (1)垂直于导轨平面向下

(2)BlEmR (3)B2l2C2Em＋B2l2C

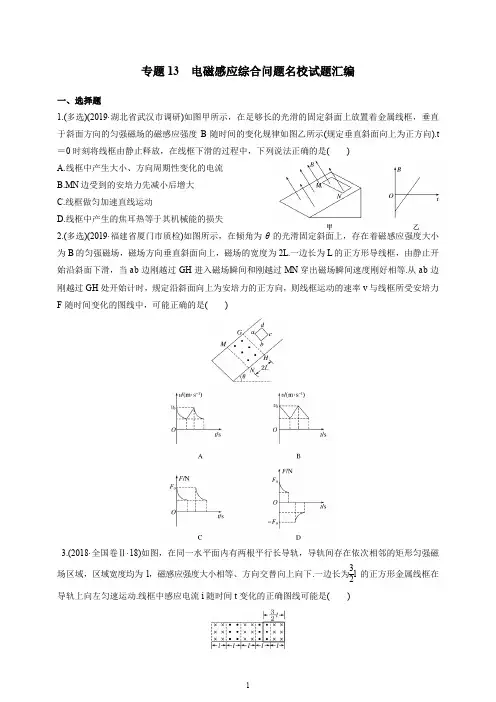

1 专题13 电磁感应综合问题名校试题汇编

一、选择题

1.(多选)(2019·湖北省武汉市调研)如图甲所示，在足够长的光滑的固定斜面上放置着金属线框，垂直于斜面方向的匀强磁场的磁感应强度B随时间的变化规律如图乙所示(规定垂直斜面向上为正方向).t＝0时刻将线框由静止释放，在线框下滑的过程中，下列说法正确的是( )

A.线框中产生大小、方向周期性变化的电流

B.MN边受到的安培力先减小后增大

C.线框做匀加速直线运动

D.线框中产生的焦耳热等于其机械能的损失

2.(多选)(2019·福建省厦门市质检)如图所示，在倾角为θ的光滑固定斜面上，存在着磁感应强度大小为B的匀强磁场，磁场方向垂直斜面向上，磁场的宽度为2L.一边长为L的正方形导线框，由静止开始沿斜面下滑，当ab边刚越过GH进入磁场瞬间和刚越过MN穿出磁场瞬间速度刚好相等.从ab边刚越过GH处开始计时，规定沿斜面向上为安培力的正方向，则线框运动的速率v与线框所受安培力F随时间变化的图线中，可能正确的是(

)

3.(2018·全国卷Ⅱ·18)如图，在同一水平面内有两根平行长导轨，导轨间存在依次相邻的矩形匀强磁场区域，区域宽度均为l，磁感应强度大小相等、方向交替向上向下.一边长为32l的正方形金属线框在导轨上向左匀速运动.线框中感应电流i随时间t变化的正确图线可能是(

)

2

4. (多选)(2019·湖北省黄冈市期末调研)如图所示，在光滑水平面内，虚线右侧存在匀强磁场，磁场方向垂直纸面向外，一正方形金属线框质量为m，电阻为R，边长为L，从虚线处进入磁场时开始计时，在外力作用下，线框由静止开始，以垂直于磁场边界的恒定加速度a进入磁场区域，t1时刻线框全部进入磁场，规定顺时针方向为感应电流I的正方向，外力大小为F，线框中电功率的瞬时值为P，通过导线横截面的电荷量为q，选项中P－t图象和q－t图象均为抛物线，则这些量随时间变化的图象正确的是( )

高考物理赤峰电磁学知识点之传感器单元汇编含答案

一、选择题

1．已知磁敏电阻在没有磁场时电阻很小，有磁场时电阻变大，并且磁场越强电阻值越大．为探测有无磁场，利用磁敏电阻作为传感器设计了如右图所示的电路，电源的电动势E和内阻r不变，在没有磁场时调节变阻器R使电灯L正常发光．若探测装置从无磁场区进入强磁场区，则（ ）

A．电灯L亮度不变 B．电灯L亮度变亮

C．电流表的示数增大 D．电源的内耗功率增大

2．下列说法中正确的是( )

A．电饭锅中的敏感元件是光敏电阻

B．测温仪中的测温元件可以是热敏电阻

C．机械式鼠标中的传感器接收到连续的红外线，输出不连续的电脉冲

D．火灾报警器中的光传感器在没有烟雾时呈现低电阻状态，有烟雾时呈现高电阻状态

3．与一般吉他以箱体的振动发声不同，电吉他靠拾音器发声。如图所示，拾音器由磁体及绕在其上的线圈组成。磁体产生的磁场使钢质琴弦磁化而产生磁性，即琴弦也产生自己的磁场。当某根琴弦被拨动而相对线圈振动时，线圈中就会产生相应的电流，并最终还原为声音信号。下列说法中正确的是

A．若磁体失去磁性，电吉他仍能正常工作

B．换用尼龙材质的琴弦，电吉他仍能正常工作

C．琴弦振动的过程中，线圈中电流的方向不会发生变化

D．拾音器的作用是利用电磁感应把琴弦的振动转化成电信号

4．如图所示为一种常见的身高体重测量仪，测量仪顶部向下发射超声波，超声波经反射后返回，被测量仪接收，测量仪可记录发射和接收的时间间隔．测量仪底部有一压力传感器，其输出电压作用在它上的压力F成正比，表达式为UkF（k为比例系数）．某同学已知了自己的身高h、质量m和重力加速度g，他想利用该装置测量超声波速度v和比例系数k，他多次研究发现，当他站上测重台时测量仪记录的时间间隔比他没站上时减少了t；当他没站上测重台时，测量仪已有输出电压为0U（0U≠0），当他站上测重台时测量仪输出电压为U，那么超声波v与比例系数k为

2016-2018年语文高考真题试题分类汇编：磁场、电磁感应（精编+解析版）第（1）页 2016-2018年物理高考真题试题分类汇编

试题部分

磁场

1．【2018·全国I卷】（多选）如图，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态。下列说法正确的是（ ）

A. 开关闭合后的瞬间，小磁针的N极朝垂直纸面向里的方向转动

B. 开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向里的方向

C. 开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向外的方向

D. 开关闭合并保持一段时间再断开后的瞬间，小磁针的N极朝垂直纸面向外的方向转动

2．【2018·全国II卷】（多选）如图，纸面内有两条互相垂直的长直绝缘导线L1、L2，L1中的电流方向向左，L2中的电流方向向上；L1的正上方有a、b两点，它们相对于L2对称。整个系统处于匀强外磁场中，外磁场的磁感应强度大小为B0，方向垂直于纸面向外。已知a、b两点的磁感应强度大小分别为和，方向也垂直于纸面向外。则（ ）

A. 流经L1的电流在b点产生的磁感应强度大小为

B. 流经L1的电流在a点产生的磁感应强度大小为 2016-2018年语文高考真题试题分类汇编：磁场、电磁感应（精编+解析版）第（2）页 C. 流经L2的电流在b点产生的磁感应强度大小为

D. 流经L2的电流在a点产生的磁感应强度大小为

3．【2018·北京卷】某空间存在匀强磁场和匀强电场。一个带电粒子(不计重力)以一定初速度射入该空间后，做匀速直线运动；若仅撤除电场，则该粒子做匀速圆周运动，下列因素与完成上述两类运动无关的是

A. 磁场和电场的方向

B. 磁场和电场的强弱

C. 粒子的电性和电量

D. 粒子入射时的速度

4．【2017·全国Ⅰ卷】如图，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上（与纸面平行），磁场方向垂直于纸面向里，三个带正电的微粒a、b、c电荷量相等，质量分别为ma、mb、mc。已知在该区域内，a在纸面内做匀速圆周运动，b在纸面内向右做匀速直线运动，c在纸面内向左做匀速直线运动。下列选项正确的是
