超纯水设备设计方案与工艺流程资料课件

采用反渗透加电去离子方法：源水箱→源水增压泵→ 多介质过滤器→活性碳过滤器→阳树脂软化器→精密过滤器→一级RO反渗透纯水系统→中间水箱→增压泵 →电去离子装置(EDI)→微滤器→用水点
超纯水设备设计采用石英砂多介质过滤器，主要目的是去除源水中含有的泥沙、铁锈、胶体物质、悬浮物等颗粒在20 m以上对人体有害的物质，系统可以自动(手动)进行反冲洗，正冲洗等一系列操作。
可有效延长反渗透膜的使用寿命，并可进行智能化树脂再生。
4、第四级预处理系统：采用5um孔径精密过滤器，使水得
到进一步的净化，使水的浊度和色度达到优化。保证RO系统进
水条件要求，保证设备的产水质量，延长设备的使用寿命。
超纯水设备设计方案与工艺流程资料
4
2、第二级预处理系统：采用果壳活性碳过滤器，目的是为
了去除水中的色素、异味、生化有机物、降低水的余氯值及农
药污染和其他对人体有害的污染物。系统可以自动(手动)进行反
冲洗，正冲洗等一系列操作。
3、第三级预处理系统：采用阳树脂对水进行软化，主要是
降低水的硬度，去除水中的钙、镁离子(形成水垢的主要成分)，
超纯水设备设计方案与工艺流程资料
1
源水：城市自来水、地下水(需要检测水样)、进水压力>0.3MPa，进水电导率<800us/cm;进水电导率 >800us/cm时，建议使用双级反渗透。
1、设计参数：100升/天到50吨每天
2、出水标准：国家一级或二级电子用超纯水标准
超纯水设备设计方案与工艺流程资料
2
采用反渗透加去离子方法：源水箱→源水增压泵→多介质过滤器→活性碳过滤器→阳树脂软化器→精密过滤器→一级RO反渗透纯水系统→中间水箱→增压泵→ 一级混床→二级精混床→微滤器→用水点

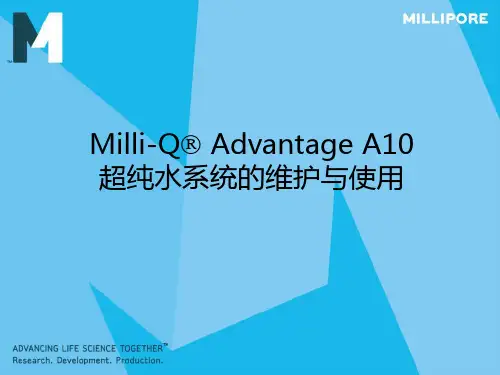

Milli-QAdvantageA10维护使用-74页PPT资料

UV at 254 nm
O2 + O.
+ H2O
UV at 254 nm
1.5 O2 UV at 185 nm
O3
+ H2O UV at 254 nm
H2O2 + O2
UV at 254 nm
2 OH. 氢氧自由基
水中有机物的光氧化途径
CH3OH + 2 OH. UV
(甲醇)
HCHO + 2 H2O
取水臂高度,角度可调
STANDBY READY
M . c m @ 2 5 °C ppb TOC
L °C
取水臂高度,角度可调
STANDBY READY
M . c m @ 2 5 °C ppb TOC
L °C
Qpod显示屏信息
Q-Gard 系统工作模式
UV Quantum
Qpod显示屏信息
电阻率 (3 个模式)
基础应用型
Milli-Q Advantage A10—NEWest!
Millipak Biopak
Regular Lab Applications
Chromatography Applications
Cell Culture Applications
Molecular Biology Applications
Q Pod 1
Pod Pak 2
Pod Pak 1
Milli-Q系统纯化组件
++
Q-Gard
预纯化柱
UV
紫外灯
Quantum
超纯化柱
+
UF
超滤柱
+
或
MF
过滤器

实验室超纯水机用水水质与实验内容资料下载PPT参考课件

• 多数客户对自己的水质需求并不清楚，国家相关部门虽然
有各种水质标准，但是对具体的实验项目或仪器分析用水
没有完整的量化指标，往往在选购好超纯水机之后才发现
水质不达标。根据经验，可以遵循以下几个选购原则，相
对应即可。
5
实验内容
• 分无机实验和有机实验，无机实验只需电阻大于18兆欧的水质就行，而有机实验则通常要去除水中的有机物质，所以除了电阻大于18兆欧以外，还需要总有机碳的指标。如果是生物方面的实验，在要去除水中的细菌。
4
用水水质
• 国家实验室标准用水有一级水、二级水、三级水三种水质，但大多数实验室用两种水质即可，一是三级水，如蒸馏水，用于玻璃器皿的清洗等;二是一级水，主要用于化学分析或
者液相、原子吸收等精密仪器分析。客户应根据实际水质
需求来选用超纯水机的档次。以自来水为水源的超纯水机都具有两个(两种水质)的出水口，一是纯水，即三级水;二是一级水，即超纯水(严格意义上讲一级水的电阻大于10兆欧，而超纯水的电阻大于18兆欧)。
9
素材和资料部分来自网络，如有帮助请下载!

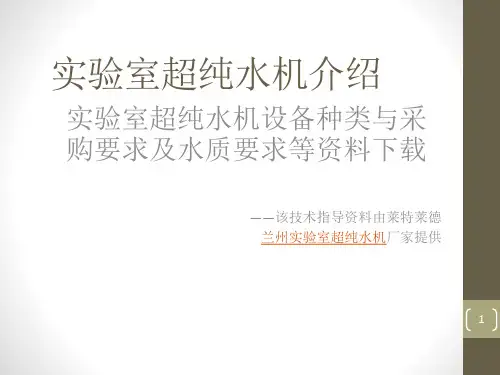

实验室超纯水机介绍
实验室超纯水机设备种类与采购要求及水供
1
实验室超纯水机展示
2
超纯水机设备
3
用水量
• 目前市场上的超纯水机的造水量一般在5—20升/小时，20 升以上的就是非标准机型。客户应根据实际用水量来选用超纯水机的规格，一般遵循2倍关系原则。如用水量是20 升/天，则选用规格为10升/小时的机器，如果选用规格太小，超纯水机的耗材消耗会很快，选用规格太大，则形成浪费。如果集中用水量大，则需要选购较大的纯水桶，否则造水跟不上
6
仪器种类
• 客户可以根据使用的仪器种类来选择超纯水机。液相用水的电阻大于18兆欧;并且要去除有机物;原子吸收、原子荧光及环境监测仪器用水大于18兆欧就行;PCR等生命科学仪器用水除了电阻大于18兆欧以外，还需除菌，除有机物，除热源。

《纯水处理方法》PPT课件

h
19
管路Loop的设计根据整个FAB各User分布，UPW通过Loop送到各区域。管径应根据各区域用量进行计算。每个Loop和机台的Take-off点都必须设supply和return。整各 Loop的循环水量必须大于20%，防止细菌的滋生。 Loop供水和回水应安装流量计，两者之差即为该区域的用量。UF出口压力为0.5~0.6Mpa，Loop压力通过机械压力调节阀开度来控制。Loop供应压力通常控制在0.4Mpa左右。每个Loop的回水应设电阻率仪， Loop回水的电阻率小于15MΩ.cm切去前处理。回水总管设TOC仪，如有回水出现异常状况可手动切去前处理或废水处理系统。
Ph1&2:(1,N)
RO浓水回水 4.67T/H
50T/H
过滤水箱
35M3,FRP D3600*H3770 Ph1&2:(2,N)
阳塔送水泵
50T/H*25MH SBN64-1,5.5KW
Ph1:(2,N+1) Ph2:(3,N+1)
50T/H
阳塔
50T/H
50T/H,3600L树脂 D1800*H2800 Ph1:(2,N+1) Ph2:(3,N+1)
h
13
3、阳离子塔阳离子塔采用了双层床，是指在逆流再生固定床内，按一定配比装填强，
弱两种离子交换树脂。主要作用是用强.弱阳树脂去除水中阳离子（如 Na+ ,k+ ,Fe3+ ,Ca2+ ,Mg 2+ ），采用强酸型树脂，其有较强的交换能力，处理水量大，再生需要的药剂量少。阳离子塔根据水质或者时间，自动控制和再生系统。阳离子塔出水水质优良，使用范围广。

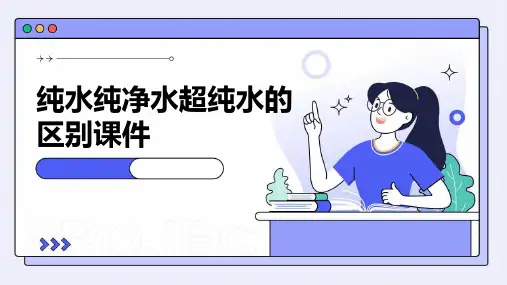

纯水纯净水超纯水的区别课件

03 应用领域
纯水的主要应用领域
家庭饮用
纯水符合国家饮பைடு நூலகம்水标准，可用于家庭饮用、煮饭、煲汤等。
工业生产
纯水在工业生产中广泛应用于清洗、冷却、制造加工等领域。
实验室用水
纯水满足实验室基本用水需求，可用于化学反应、实验器具清洗
等。
纯净水的主要应用领域
饮料生产
纯净水口感清爽，符合饮料生产用水要求，可用于生产各种瓶装
纯净水的质量标准与检测方法
质量标准
纯净水是经过深度处理和去离子等工艺处理的水，其水质应符合国家相关标准和规定的要求。纯净水中的杂质和有害物质含量极低，但几乎不含矿物质和微量元素。
检测方法
纯净水的检测主要包括理化指标和微生物指标的检测。理化指标包括浊度、pH值、溶解性总固体、电导率、氧化还原电位等；微生物指标包括细菌总数、总大肠菌群等。
水、果汁等。
餐饮业
纯净水无杂质，可用于餐饮业的水源，如制冰、烹饪等。
美容美发
纯净水有助于保持皮肤和头发的清洁与健康，可用于美容美发行业。
超纯水的主要应用领域
电子工业
超纯水满足电子工业高纯度用水要求，用于清洗和制造集成电路、半导体等。
制药行业
超纯水无菌、无杂质，符合制药行业对高纯度药水的需求。
超纯水的质量标准与检测方法
质量标准
超纯水是经过超滤、反渗透、离子交换等工艺处理的水，其水质应符合国家相关标准和规定的要求。超纯水中的杂质和有害物质含量极低，几乎不含矿物质和微量元素，是一种高纯度的水。
检测方法
超纯水的检测主要包括理化指标和微生物指标的检测。理化指标包括浊度、pH值、溶解性总固体、电导率、氧化还原电位、吸光度等；微生物指标包括细菌总数、总大肠菌群等。同时，还需要对超纯水中痕量有机物、痕量重金属等进行检测和分析。

纯水系统资料ppt

4" 3" 3" 3"*4"
3"
V5
4" 6"*4"
FI 02
2"
2"*4"
SH09032
JERRY 2009/8/23
NONE
PID-001
3B4T 炵緙
UPVC 3" UPVC 3"
6"
1.5" 2" 4"*2" 3" 3"*4" 4" 2" 4"
1.5" 2" 3" 4" 3" 3" 3"*4" 2" 2" 2"*3" 2" 2" 3" 3" 3" 3"*2" 2"*4" 3"*4" 2"
R-H + Na+R-Na + H+
R-OH + Cl-R-Cl + OH-
Al
Ca Na H
H
离子交换树脂(IER)的类别
酸性离子交换树脂强酸性 IER 弱酸性 IER
碱性离子交换树脂第一类型强碱 IER 第二类型强碱 IER 弱碱性 IER
离子交换树脂交换容量
定义: 测量每单位体积的离子交换树脂可交换的离子量单位: 毫当量/毫升(MEQ/ML) 或当量升(EQ/L)
FI 13
2.5" 2.5"*2"
3"*2"
3"*2"

《纯化水系统培训》课件

01
02
03
水质不达标
检查过滤器是否正常，是否需要更换滤芯，同时检查设备运行参数是否正常。
设备故障
如遇到设备故障，应立即停机检查，联系专业人员进行维修。
水压不稳或不出水
检查水泵、管道和阀门是否正常，同时调整设备参数，确保水压稳定。
定期检查与保养
定期对纯化水系统进行全面检查，包括设备仪表、管道、阀门等部件。
这些行业的纯化水系统需要根据具体需求进行定制，以确保水质的安全、稳定和可靠性。
THANKS FOR WATCHING
感谢您的观看
电子行业的纯化水系统需要具备高纯度、低离子含量的特点，同时要确保水质无微生物和颗粒物污染。
电子行业的纯化水系统还需要考虑水的稳定性和可回收性，以降低生产成本和减少对环境的影响。
其他行业的纯化水系统应用
其他行业如食品饮料、化妆品、医疗等也需要使用纯化水，但其应用场景和要求略有不同。
这些行业的纯化水系统还需要考虑节能、环保等方面的因素，以适应可持续发展的要求。
的清洗、配料、工艺用水等。
制药行业的纯化水系统需要符合国家药品生产质量管理规范（ GMP），确保水质的安全、稳定和可靠性。
制药行业的纯化水系统需要具备高效、低能耗、易维护的特点，同时要保证水质的持续稳定达标
。
电子行业的纯化水系统应用
电子行业对水质要求极高，纯化水主要用于集成电路、液晶显示器、半导体等产品的清洗、冷却、蚀刻等工艺过程。
《纯化水系统培训》 ppt课件
目录
• 纯化水系统简介 • 纯化水系统的原理与技术 • 纯化水系统的维护与保养 • 纯化水系统的安全与环保 • 纯化水系统的实际应用案例
