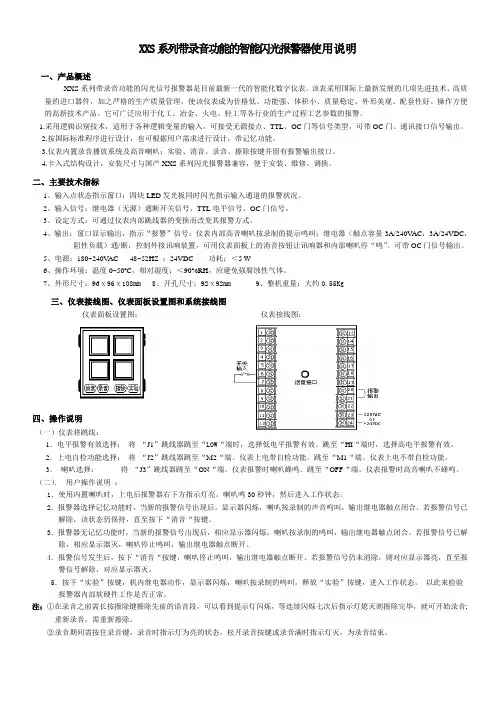

XXS系列带录音功能的智能闪光报警器使用说明一、产品概述XXS系列带录音功能的闪光信号报警器是目前最新一代的智能化数字仪表。

该表采用国际上最新发展的几项先进技术、高质量的进口器件，加之严格的生产质量管理，使该仪表成为价格低、功能强、体积小、质量稳定、外形美观、配套性好、操作方便的高新技术产品。

它可广泛应用于化工、冶金、火电、轻工等各行业的生产过程工艺参数的报警。

1.采用逻辑识别技术，适用于各种逻辑变量的输入，可接受无源接点、TTL、OC门等信号类型，可带OC门、通讯接口信号输出。

2.按国际标准程序进行设计，也可根据用户需求进行设计，带记忆功能。

3.仪表内置录音播放系统及高音喇叭；实验、消音、录音、擦除按键并留有报警输出接口。

4.卡入式结构设计，安装尺寸与国产XXS系列闪光报警器兼容，便于安装、维修、调换。

二、主要技术指标1、输入点状态指示窗口：四块LED发光板同时闪光指示输入通道的报警状况。

2、输入信号：继电器（无源）通断开关信号、TTL电平信号、OC门信号。

3、设定方式：可通过仪表内部跳线器的变换而改变其报警方式。

4、输出：窗口显示输出，指示“报警”信号；仪表内部高音喇叭按录制的提示鸣叫；继电器（触点容量3A/240V AC，3A/24VDC，阻性负载）通/断，控制外接讯响装置，可用仪表面板上的消音按钮让讯响器和内部喇叭停“鸣”。

可带OC门信号输出。

5、电源：180~240V AC 48~52HZ ；24VDC 功耗：＜5 W6、操作环境：温度0~50ºC，相对湿度：＜90%RH，应避免强腐蚀性气体。

7、外形尺寸：96ⅹ96ⅹ108mm 8、开孔尺寸：92ⅹ92mm 9、整机重量：大约0.55Kg三、仪表接线图、仪表面板设置图和系统接线图仪表面板设置图：仪表接线图：四、操作说明（一）仪表将跳线：1．电平报警有效选择：将“J1”跳线器跳至“LOW“端时，选择低电平报警有效。

跳至“HI“端时，选择高电平报警有效。

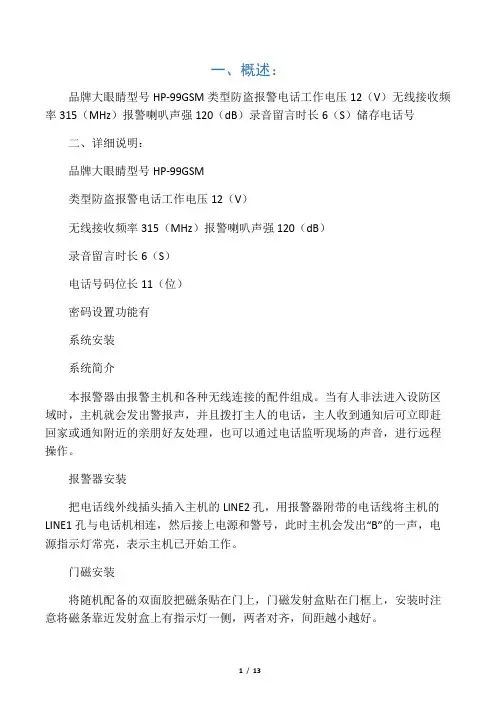

一、概述：品牌大眼睛型号HP-99GSM类型防盗报警电话工作电压12（V）无线接收频率315（MHz）报警喇叭声强120（dB）录音留言时长6（S）储存电话号二、详细说明：品牌大眼睛型号HP-99GSM类型防盗报警电话工作电压12（V）无线接收频率315（MHz）报警喇叭声强120（dB）录音留言时长6（S）电话号码位长11（位）密码设置功能有系统安装系统简介本报警器由报警主机和各种无线连接的配件组成。

当有人非法进入设防区域时，主机就会发出警报声，并且拨打主人的电话，主人收到通知后可立即赶回家或通知附近的亲朋好友处理，也可以通过电话监听现场的声音，进行远程操作。

报警器安装把电话线外线插头插入主机的LINE2孔，用报警器附带的电话线将主机的LINE1孔与电话机相连，然后接上电源和警号，此时主机会发出“B”的一声，电源指示灯常亮，表示主机已开始工作。

门磁安装将随机配备的双面胶把磁条贴在门上，门磁发射盒贴在门框上，安装时注意将磁条靠近发射盒上有指示灯一侧，两者对齐，间距越小越好。

xx探测器的安装红外探测器的原理是感应人体发出的红外线信号，它能感应到人体的移动，探测距离通常为5-12米，红外探头应装在离地2.2米左右的位置，对准要探测的区域。

红外只能安装在室内，不要对着太阳光，不要对着窗户及温度容易改变的地方。

红外安装的位置会影响到探测距离及探测的准确性。

GSMxx安装抽出主机背后的SIM卡盖，用手指压住SIM卡座向后推动，翻开卡座盖板，将SIM卡按豁口位置插入盖板，保持SIM卡缺角与板上缺角方向一致，压下盖板向前推动扣住SIM卡即可。

功能设置所有设置都需要在撤防下进行，所有正确的操作均是长响一声，错误的操作都是两声短响储存电话号码6（个）报警项目多功能调节报警时警笛音量# 0（0～99）#报警时调节警笛音量大小，0到99之间选择，0是无声，99是最大声。

设置普通报警电话号码#(1～5)?...?#设置1～5组电话号码，“1～5”为电话号码的序号；此处“?...?”代表电话号码。

RS-YG-N01光电感烟火灾探测报警器使用说明（485型）1.1 产品概述RS-YG-N01光电感烟火灾探测报警器（以下称报警器）能够探测火灾时产生的烟雾。

报警器采用光电感烟器件及优良的生产工艺，工作稳定，外形美观，安装简单，无需调试，可广泛应用于商场、宾馆、商店、仓库、机房、住宅等场所进行火灾安全检测。

报警器内置蜂鸣器，报警后可发出强烈声响。

报警器采用标准的485信号输出，Modbus协议，支持二次开发。

1.2 主要技术指标供电电源：10~30V DC 静态功耗：0.12W报警功耗：0.7W 报警声响：≥80dB信号输出：RS485 通信协议：Modbus-RTU烟雾灵敏度：1.06±.26%FT 符合标准：GB4715-2005工作环境：-10℃~50℃，≤95%，无凝露1.3 系统框架图系统方案框图2. 产品特征■吸顶安装■防拆盒盖■采用微处理器■自动温度补偿■全方位360°探测■LED ON&OFF可选择■可调节报警延时■采用贴片技术，抗EMI、RF I干扰3. 外形尺寸4. 安装与布线说明4.1 设备安装前检查设备清单：■烟感设备1台■合格证、保修卡、接线说明等■USB转485（选配）4.2 接线说明电源输入10~30V均可。

485信号线接线时注意A/B两条线不能接反，总线上多台设备间地址不能冲突。

线色说明备注棕色电源正10~30V DC黑色电源负黄色485-A蓝色485-B4.3 安装说明4.3.1 适宜的安装位置安装于房顶时，应该放在房顶中间位置，若安装于倾斜或人形屋顶，报警器应与屋顶保持一定距离每当坡度小于30°时，距离为0.2m为宜，大于30°时，距离0.3m~0.5m为宜。

4.3.2 应避免安装的位置及环境■正常情况下有烟滞留的场所■有较大粉尘、水雾、蒸汽、油雾污染、腐蚀气体的场所■相对湿度大于95%的场所■通风速度大于5m/s的场所■接近荧光灯具的地方4.3.3 安装方法在天花板上相距60mm的位置上打两个直径5mm的安装孔, 用涨塞和螺钉固定探测器底座在天花板上。

短信报警器操作方法
1. 首先，将短信报警器放置在需要监控的区域，确保其能够接收到外部的声音或震动。

2. 插入SIM卡，并确保该SIM卡已经完成了充值并开通了短信功能。

3. 根据短信报警器的说明书，按照指示正确地连接好电源线，并将其插入电源插座。

4. 打开手机，使用该SIM卡发送一条短信给短信报警器的SIM卡号码，确认是否能够正常地接收到短信。

5. 定义短信报警器的触发条件，例如声音强度超过设定值或有人进入监控区域等。

这些条件可以根据使用者的需要进行自定义设置。

6. 设置短信报警器的报警号码，即向哪些手机号码发送报警短信。

确保这些号码是正确的，并且他们同意接收报警信息。

7. 如果支持，设置短信报警器的报警电话号码，即在触发报警时自动拨打给谁。

同样，确保这些号码是准确的，并且对方同意接听报警电话。

8. 测试短信报警器，可以通过手动触发或模拟触发条件，然后观察报警器是否能够准确地发送短信报警信息或拨打电话。

9. 定期检查短信报警器的电池电量，并根据需要及时更换电池，以确保设备的正常运行。

10. 如果需要，可以在短信报警器上设置报警延迟时间，即在触发报警后的一段时间内，是否要暂缓发送报警信息或拨打电话。

11. 注意保护短信报警器的安全，确保其放置在无法轻易被人发现或破坏的地方，防止被恶意操作或破坏。

12. 定期对短信报警器进行维护和保养，清洁设备表面，检查线缆连接是否松动或损坏，确保设备能够长时间稳定运行。
