FLENDER公司是世界上最大的减速机制造商之一,总部在德国,FLENDER公司尤其以大型减速机为擅长,产品几乎应用于各行各业,主要应用在水泥、电力输煤、港口起重、物料输送、化工搅拌、塑料机械、风力发电等;FLENDER标准FZG减速机分为平行轴和直角轴两种形式,型号表示如下：1 23 4 5第一组字母如果是"B"代表直交轴减速机,"H"代表平行轴减速机；第二组数字"3"代表传动级数,有1、2、3、4几种；第三组字母如果是"S"代表实心轴输出,"H"代表空心轴输出,"D"代表带锁紧盘；第四组字母如果是"H"代表卧室安装,"V"代表立式安装；第五组数字代表减速机的机座号,共3-26,数字越大减速机越大；FLENDER齿轮马达减速机分为同轴、平行轴和直角轴三种形式,型号表示如下：同轴齿轮马达：DZ88--M112MB4-L32NH平行轴齿轮马达：FDZ108-M100L4/2R-L16NH直角轴齿轮马达：KADS128-M112MB4-L32NH齿轮马达机座号有：38、48、68、88、108、128、168、188齿轮马达减速机如果是带制动器的话,电机上都会带整流块,用于把交流电转换成直流电,供给制动器,整流块型号为：169800,我公司备有大量库存FLENDER行星减速机型号表示如下：P2SA22、P3KA13、P2KA16等;我公司经销FLENDER减速机的配件包括：逆止器、轴、齿轮、油封、轴承、齿轮泵、呼吸器、过滤器、滤芯、压力开关等;询价必须提供减速机的型号和序列号,这些信息都在减速机的铭牌上,例如：型号：B3SH11,序列号：402,这样才能够提供正确的报价;除了FLENDER标准减速机的配件外,我公司还经销电厂磨煤机减速机的配件,磨煤机减速机的型号通常为：KMP300/KMP370/KMP400等,当然也需要序列号;。
12.3德国费兰德（FLENDER）齿轮箱
12.3.1、概述
该型号“FLENDER齿轮箱”是为通用工程应用的固定用途而研制的，这种齿轮箱的可能应用领域举例说：有污水处理、挖掘机、化学工业、钢铁工业、运输设备、食品工业、造纸机械、水泥工业等。
12.3.2、技术规范
FLENDER （产地）D-09320 PenLg
germang
特别提示
定货号-条款-系列号4042453-0040-001
类别／规格Bn SHn 功率额定值P(Kw)
输入转速n1 输出转速n2
润滑油种类润滑油粘度VG 460 主传动齿轮箱油量≈L
使用说明书编号
特别资料
有关具体的技术数据，请参看齿轮箱文件中的图纸。
12.3.3、故障、原因及纠正措施
故障原因纠正方法齿轮噪音的改变齿轮齿牙损坏
轴承间隙过大
轴承有缺陷
检查所有齿轮部件，更换所有受损零件
调整轴承间隙
更换有缺陷的轴承
齿轮箱固定部位噪音大固定件已松动按规定力矩拧紧螺栓、螺母
更换损坏的螺栓、螺母轴承部位温度升高箱体中油位太低
油液老化
机械油泵有缺陷
轴承有缺陷
检查室温时的油位，必要时加足
检查上次换油日期，必要时换油
检查油泵或必要时更换
检查轴承，必要时更换齿轮箱太油腻箱体盖板或接口密封不良保证接口密封
12.3.4、维护保养和修理
维护保养和修理工作表。

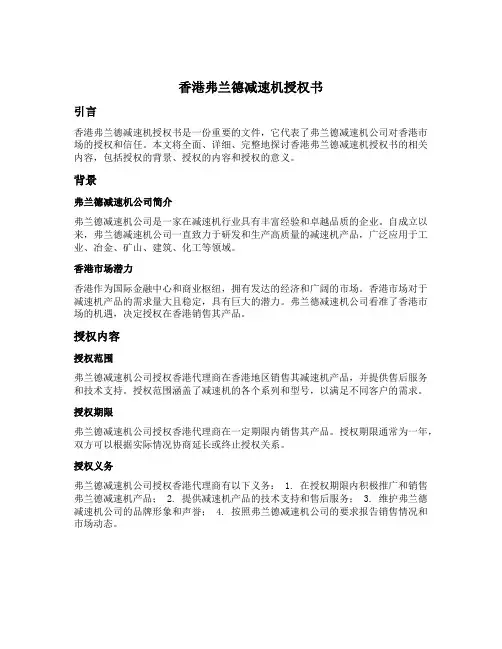

香港弗兰德减速机授权书引言香港弗兰德减速机授权书是一份重要的文件，它代表了弗兰德减速机公司对香港市场的授权和信任。
本文将全面、详细、完整地探讨香港弗兰德减速机授权书的相关内容，包括授权的背景、授权的内容和授权的意义。
背景弗兰德减速机公司简介弗兰德减速机公司是一家在减速机行业具有丰富经验和卓越品质的企业。
自成立以来，弗兰德减速机公司一直致力于研发和生产高质量的减速机产品，广泛应用于工业、冶金、矿山、建筑、化工等领域。
香港市场潜力香港作为国际金融中心和商业枢纽，拥有发达的经济和广阔的市场。
香港市场对于减速机产品的需求量大且稳定，具有巨大的潜力。
弗兰德减速机公司看准了香港市场的机遇，决定授权在香港销售其产品。
授权内容授权范围弗兰德减速机公司授权香港代理商在香港地区销售其减速机产品，并提供售后服务和技术支持。
授权范围涵盖了减速机的各个系列和型号，以满足不同客户的需求。
授权期限弗兰德减速机公司授权香港代理商在一定期限内销售其产品。
授权期限通常为一年，双方可以根据实际情况协商延长或终止授权关系。
授权义务弗兰德减速机公司授权香港代理商有以下义务： 1. 在授权期限内积极推广和销售弗兰德减速机产品； 2. 提供减速机产品的技术支持和售后服务； 3. 维护弗兰德减速机公司的品牌形象和声誉； 4. 按照弗兰德减速机公司的要求报告销售情况和市场动态。
授权权利弗兰德减速机公司授权香港代理商有以下权利： 1. 在香港地区独家销售弗兰德减速机产品； 2. 使用弗兰德减速机公司的品牌和商标； 3. 获得弗兰德减速机公司的技术支持和培训； 4. 参与弗兰德减速机公司的市场推广活动。
授权意义扩大市场份额通过授权香港代理商销售减速机产品，弗兰德减速机公司能够进一步拓展香港市场，增加市场份额。
香港作为国际贸易中心，具有便利的物流和金融体系，能够为弗兰德减速机公司的产品提供更好的销售环境。
提高品牌知名度弗兰德减速机公司的产品经过多年的市场验证和用户口碑，具有较高的品牌知名度。
操作说明书BA 5010 ZH 06.03减速机型号规格3至26A．Friedr. 弗兰德有限公司·波绰尔特46393·电话02871/92-0·传真02871/92-2596·目录1. 技术数据 4 1.1 通用技术数据 4 1.1.1 重量 5 1.1.2 测量减速机表面的噪声水平 6 1.1.2.1 配备了风扇的伞齿轮－斜齿轮减速机（B…）的测量表面噪声水平 6 1.1.2.2 无风扇的伞齿轮－斜齿轮减速机（B…）的测量表面噪声水平7 1.1.2.3 配备了风扇的斜齿轮减速机（H…）的测量表面噪声水平81.1.2.4 无风扇的斜齿轮减速机（H…）的测量表面噪声水平92. 通用说明10 2.1 前言102.2 版权103. 安全说明` 10 3.1 合理使用10 3.2 用户的责任11 3.3环境保护11 3.4 特殊危险123.5 在本说明书中所使用的警告标识和符号124. 搬运和储存12 4.1 供货范围12 4.2 搬运12 4.3减速机的储存144.4 标准防锈措施145. 技术说明15 5.1 综合说明15 5.2 输出轴的设计方案16 5.3 箱体16 5.4 有齿零件18 5.5 润滑18 5.4.1 浸油润滑18 5.5.2 通过附加供油装置实现的压力润滑19 5.6 轴承19 5.7 轴封20 5.7.1 径向轴封环20 5.7.2 迷宫密封20 5.7.3 塔康耐特密封20 5.8 止回机构22 5.9 冷却23 5.9.1 风扇23 5.9.2 冷却螺旋管24 5.9.3 安装在减速机上的空气冷却润滑油装置25 5.9.4 安装在减速机上的水冷却润滑油装置26 5.10 加热元件27 5.11 测量润滑油的温度28 5.12 油面监测系统28 5.13 轴承监测系统29 5.14 速度发送器296.1 关于安装的综合信息30 6.2 在基座上安装减速机30 6.2.1 基础30 6.2.2 有关安装工作的说明31 6.2.2.1 对中表面和对中螺纹32 6.2.2 在基础支架上的安装32 6.2.2.3在混凝土地基上用地脚螺栓或者地基块安装减速机33 6.2.2.4用锚定螺栓在混凝土地基上安装减速机34 6.3 联轴器36 6.4 配备了空心轴和平键的用轴安装的减速机的组装38 6.4.1 准备工作38 6.4.2 组装38 6.4.2.1 安装39 6.4.2.2 轴向固定装置39 6.4.3. 拆卸40 6.5 配备了空心轴和符合DIN 5480标准的内花键的用轴安装的减速机42 6.5.1 准备工作42 6.5.2 组装42 6.5.2.1 安装43 6.5.2.2 轴向定位装置43 6.5.3 拆卸44 6.6 配备了空心轴和收缩盘的用轴安装的减速机46 6.6.1 组装46 6.6.1.1 安装46 6.6.1.2 轴向定位装置47 6.6.2 型号HSD的收缩盘47 6.6.2.1 收缩盘的组装47 6.5.2.2 拆卸收缩盘48 6.6.2.3 清理收缩盘并涂抹润滑脂49 6.6.3 拆卸49 6.7 配备了法兰轴的用轴安装的减速机51 6.8 配备了实体法兰盘的用轴安装的减速机52 6.9 安装减速机箱体的扭力臂53 6.9.1 安装扭力臂53 6.10 减速机摆动座的安装支撑54 6.10.1 安装支撑54 6.11 配备了冷却螺旋管的减速机55 6.12 安装了附件的减速机55 6.13 配备了润滑油空气冷却装置的减速机55 6.14 配备了水冷却润滑油的减速机55 6.15 配备了加热装置的减速机55 6.16 配备了油温测量装置的减速机55 6.17 配备了油面高度监测装置的减速机55 6.18 配备了转速发送器的减速机55 6.19 最后的工作557.1 起动之前的准备工作56 7.1.1 排放保护剂56 7.1.2 添加润滑油57 7.1.2.1 润滑油的数量58 7.2 起动59 7.2.1 油面59 7.2.2 配备了冷却螺旋管或者外部润滑油冷却系统或者供油系统的减速机59 7.2.3 配备了止回装置的减速机59 7.2.4 检查步骤59 7.3 退出工作59 7.3.1 在长期保存中内部保护剂60 7.3.1.1 用齿轮油进行内部保护60 7.3.1.2 用特种保护剂进行内部保护60 7.3.1.3 内部保护的步骤60 7.3.2 外部保护617.3.2.1 外部保护步骤618.操作619.故障、原因和措施61 9.1 有关故障的通用信息619.2 可能发生的故障6210.维修64 10.1 有关维修的通用说明64 10.2 关于维修工作的说明65 10.2.1 检验润滑油中的水分65 10.2.2 更换润滑油65 10.2.3 清理通气阀65 10.2.4 塔康耐特密封要添加润滑脂65 10.2.5 清理风扇和减速机66 10.2.6 检查冷却螺旋管66 10.2.7 检查润滑油空气冷却器66 10.2.8 检查润滑油水冷装置67 10.2.9 加油67 10.2.10 检查紧固螺栓的紧密程度67 10.3 最后的工作68 10.3.1 对于减速机的总体检查6810.4 润滑油6811.备件和服务设施的地址68 11.1 储存备件6811.2 备件和服务设施地址6912. 制造厂商申明701. 技术数据1.1 通用技术数据在铭牌上示出了最重要的技术数据。
