目录1总的部分 (3)1.1项目概况 (3)1.2项目建设的必要性 (3)1.3项目特点 (4)2建厂条件及设计依据 (5)2.1烧结环冷机条件 (5)2.2气象条件 (6)3工程设想 (6)3.1设计规则及标准 (6)3.2热力系统 (6)3.2.1烧结低温烟气热平衡 (6)3.2.2电站规模 (7)3.2.3工程内容及电站厂房布置 (7)3.2.4工艺流程及特点 (9)3.2.5烟气系统 (9)3.2.6汽轮发电机组各系统 (10)3.2.7主要设备参数 (10)3.3电力设施 (16)3.3.1 设计规范和规定 (16)3.3.2 电力电量平衡及接入系统方案 (16)3.3.3 电气主接线 (16)3.3.4 发电设备 (17)3.3.5 厂用电系统 (19)3.3.6 控制及保护系统 (20)3.4热工仪表及自动化 (22)3.4.1 概述 (22)3.4.2 设计原则以及自动化装备水平 (23)3.4.3 DCS的配置及主要控制功能 (25)3.4.4 DCS的配置 (28)3.5循环水、除盐水和供排水系统 (32)3.5.1 除盐水系统 (32)3.5.2 生产补充新水系统 (38)3.5.3 生活、消防给水系统 (40)3.5.4 排水系统 (40)3.5.5 水质稳定措施 (41)3.5.6 安全供水 (41)3.5.7 给排水设施 (41)3.6土建工程 (42)3.6.1 自然条件 (42)3.6.2 建筑物生产类别, 建筑耐火等级 (42)3.6.3 土建设施要求 (43)3.7总图布置 (44)4环境保护 (45)4.1主要污染源、污染物及其控制措施 (45)4.1.1 废气 (45)4.1.2 废水 (45)4.1.3 噪声防治措施 (46)4.1.4 固体废物 (46)4.2工厂绿化 (46)5劳动安全和工业卫生 (46)5.1防自然灾害措施 (46)5.2防生产过程危险、危害措施 (47)5.3防火 (51)5.3.1 总图布置 (51)5.3.2 建筑防火措施 (51)5.3.3 消防供水 (51)5.3.4 电气防火措施 (51)5.3.5 防爆防火措施 (52)5.3.6 通风防火措施 (52)5.3.7 火灾自动报警系统 (53)5.3.8 灭火设施配置 (53)5.3.9 消防标志配置 (53)6主要设备清单 (53)7投资及效益 (54)8结论 (55)9附图.................................................................................................................................... 错误!未定义书签。

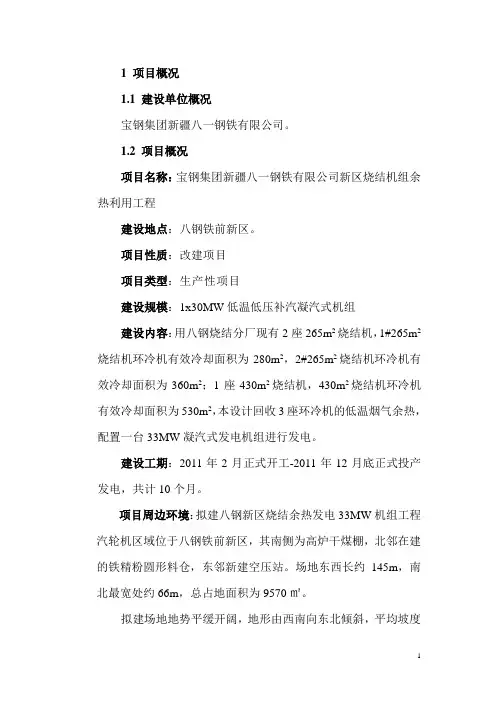

1 项目概况1.1 建设单位概况宝钢集团新疆八一钢铁有限公司。
1.2 项目概况项目名称：宝钢集团新疆八一钢铁有限公司新区烧结机组余热利用工程建设地点：八钢铁前新区。
项目性质：改建项目项目类型：生产性项目建设规模：1x30MW低温低压补汽凝汽式机组建设内容：用八钢烧结分厂现有2座265m2烧结机，1#265m2烧结机环冷机有效冷却面积为280m2，2#265m2烧结机环冷机有效冷却面积为360m2；1座430m2烧结机，430m2烧结机环冷机有效冷却面积为530m2，本设计回收3座环冷机的低温烟气余热，配置一台33MW凝汽式发电机组进行发电。
建设工期：2011年2月正式开工-2011年12月底正式投产发电，共计10个月。
项目周边环境：拟建八钢新区烧结余热发电33MW机组工程汽轮机区域位于八钢铁前新区，其南侧为高炉干煤棚，北邻在建的铁精粉圆形料仓，东邻新建空压站。
场地东西长约145m，南北最宽处约66m，总占地面积为9570㎡。
拟建场地地势平缓开阔，地形由西南向东北倾斜，平均坡度约1.6%，地面高程在820.46～822.58m。
1.3 建设方案简述1.3.1总平面布置：总平面布置共分两个布置区（主厂房布置区和烧结锅炉布置区）。
主厂房布置区根据八钢总体规划要求布置；烧结锅炉布置区根据烧结余热发电取风位置并结合现场空余场地布置。
1）汽机房区布置主厂房布置区主要布置有自然通风冷却塔、循环水泵房、主厂房，依次由西向东布置于八钢规划区域内。
南侧为高炉干煤棚，北邻在建的铁精粉圆形料仓，东邻新建空压站。
各建构筑物四周设环形道路，满足消防及设备运输要求。
2）1#烧结余热区布置1#烧结余热区主要布置有锅炉控制楼、1#锅炉、1#环冷风机及除尘器。
依次由西向东布置在1#环冷机南侧空地。
锅炉控制楼为1#、2#、3#锅炉共用。
3）2#烧结余热区布置2#烧结余热区主要布置有2#锅炉、2#环冷风机及除尘器。
依次由南向北布置在2#环冷机西侧。
