塔式起重机：塔式起重机附着装置要求及事项塔式起重机是一种常用的施工机械，用于吊起和搬运重物。
而在使用塔式起重机时，附着装置的选择和使用也非常重要，影响着施工的顺利进行以及施工安全。
因此，我们有必要深入了解塔式起重机附着装置的要求和事项。
附着装置的选择在选择附着装置时，应该考虑以下几个要点：1. 安全性附着装置的安全性是最基本的要求，应该选择经过严格测试和认证的设计可靠的产品。
2. 适用性附着装置应该适用于所需要的吊装、搬运作业，具有灵活的设计可适应各种特殊的作业需求。
3. 可靠性附着装置在使用过程中需要具备稳定的性能，不易受到环境因素等外部因素的影响。
4. 经济性合理的采购成本和维护费用是选择附着装置时需要考虑的重要因素。
附着装置的事项使用塔式起重机附着装置时，还需要注意以下几个事项：1. 安装与调试附着装置在使用前需要进行安装和调试，确保其符合相关技术标准和安全规定。
安装时应遵循附着装置的使用说明。
2. 检查附着装置使用前应进行检查，确保其零部件的完好，工作状态正常，并及时处理出现的问题。
3. 使用在使用附着装置时应注意以下几个事项：•确保起重机和附着装置的匹配性；•保持附着装置的稳定状态，切勿过度利用，以及在使用过程中存在变形等情况时及时停止使用；•在使用中应遵守安全操作程序和相关规定。
4. 维护定期进行维护，保养附着装置。
在维护时应遵循使用说明，检查和更换零部件，并及时处理切割等维修问题。
结论在使用塔式起重机时，附着装置的选择和使用是非常重要的。
必须选择符合安全标准和应用要求的产品，并严格遵守相关规定和程序。
此外，定期的维护和保养也是保证附着装置安全稳定运行的重要保障。

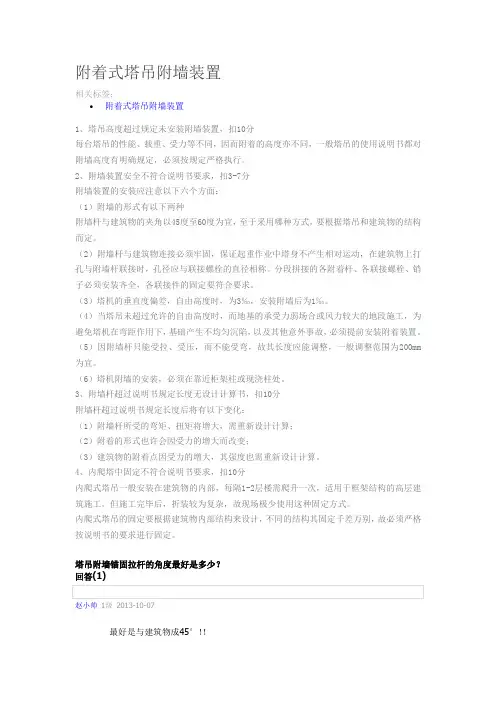

附着式塔吊附墙装置相关标签：•附着式塔吊附墙装置1、塔吊高度超过规定未安装附墙装置，扣10分每台塔吊的性能、载重、受力等不同，因而附着的高度亦不同，一般塔吊的使用说明书都对附墙高度有明确规定，必须按规定严格执行。
2、附墙装置安全不符合说明书要求，扣3-7分附墙装置的安装应注意以下六个方面：（1）附墙的形式有以下两种附墙杆与建筑物的夹角以45度至60度为宜，至于采用哪种方式，要根据塔吊和建筑物的结构而定。
（2）附墙杆与建筑物连接必须牢固，保证起重作业中塔身不产生相对运动，在建筑物上打孔与附墙杆联接时，孔径应与联接螺栓的直径相称。
分段拼接的各附着杆、各联接螺栓、销子必须安装齐全，各联接件的固定要符合要求。
（3）塔机的垂直度偏差，自由高度时，为3‰，安装附墙后为1‰。
（4）当塔吊未超过允许的自由高度时，而地基的承受力弱场合或风力较大的地段施工，为避免塔机在弯距作用下，基础产生不均匀沉陷，以及其他意外事故，必须提前安装附着装置。
（5）因附墙杆只能受拉、受压，而不能受弯，故其长度应能调整，一般调整范围为200mm 为宜。
（6）塔机附墙的安装，必须在靠近柜架柱或现浇柱处。
3、附墙杆超过说明书规定长度无设计计算书，扣10分附墙杆超过说明书规定长度后将有以下变化：（1）附墙杆所受的弯矩、扭矩将增大，需重新设计计算；（2）附着的形式也许会因受力的增大而改变；（3）建筑物的附着点因受力的增大，其强度也需重新设计计算。
4、内爬塔中固定不符合说明书要求，扣10分内爬式塔吊一般安装在建筑物的内部，每隔1-2层楼需爬升一次，适用于框架结构的高层建筑施工。
但施工完毕后，折装较为复杂，故现场极少使用这种固定方式。
内爬式塔吊的固定要根据建筑物内部结构来设计，不同的结构其固定千差万别，故必须严格按说明书的要求进行固定。
最好是与建筑物成45°！！塔吊基础附墙施工塔吊基础施工杂谈塔吊基础及附墙施工方案编制实例一、工程概况本工程位于闸北区中兴路地块，工程总建筑面积约57353平方米，由两栋34层高层住宅（设有两层地下室）及10栋3~4商铺（设有一层地下室）组成。
塔吊附着装置的基本要求（分三种情况）一、附着装置的设置、自由端高度、附着水平距离、附着间距等满足使用说明书的要求：1、附着装置应与说明书中描述的一致2、附着装置应有出厂合格证，合格证上应有具体的规格、尺寸。
3、附着装置上应有制作单位标识4、附着装置不应有切割和焊接的迹象二、附着水平距离不满足使用说明书要求（小于说明书要求的距离）：1、应进行设计计算、绘制制作图和编写相关说明附着装置设计时，应对支承处的建筑主体机构进行验算需有审批手续2、附着装置的构件和预埋件应由原制造厂家或由具有相应能力的企业制作3、附着装置应有出厂合格证，合格证上应有具体的规格、尺寸4、附着装置上应有制作单位标识5、附着装置应与设计方案、制作图和出厂合格证上的规格、尺寸一致6、附着装置上不应有切割和焊接的迹象三、附着水平距离不满足使用说明书要求（大于说明书要求的距离）：1、应进行设计计算、绘制制作图和编写相关说明2、附着装置设计时，应对支承处的建筑主体机构进行验算3、上述1、2 组成专项施工方案，按《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）第九条的规定进行专家论证并提交专家组论证报告，报告应指出：（1）专项方案内容是否完整、可行；（2）专项方案计算书和验算依据是否符合有关标准规范；（3）安全施工的基本条件是否满足现场实际情况。
专家组成员应当由5名及以上符合相关专业要求的专家组成。
4、施工单位应当根据论证报告修改完善专项方案，并经专家组组长、施工单位技术负责人、项目总监理工程师、建设单位项目负责人签字。
5、附着装置的构件和预埋件应由原制造厂家或由具有相应能力的企业制作6、附着装置应有出厂合格证，合格证上应有具体的规格、尺寸7、附着装置上应有制作单位标识8、附着装置应与设计方案、制作图和出厂合格证上的规格、尺寸一致。
9、附着装置不应有切割和焊接的迹象。
背页附关于附着装置的法规和标准条文《建筑起重机械安全监督管理规定》（中华人民共和国建设部令第166号令）第二十条禁止擅自在建筑起重机械上安装非原制造厂制造的标准节和附着装置。
塔式起重机超长距离附着摘要：由于现代建筑业的蓬勃发展，塔机高度超高、附着超长等各种情况时有发生。
塔机附着装置安装时塔机中心到建筑物距离越远，附着杆的长度就越长，在相同轴向压力作用下，稳定性就越差，同时又长又大的杆件也会给安装带来很大不便。
以有关工程实际施工中高塔附着装置设计为例，研究自升式塔式起重机的超长距离附着技术问题，简述QTZ63 系列5013 型塔式起重机超长附着装置设计的一般计算方法。
通过计算分析和实际应用表明，所设计的附着杆既解决了受压杆过长而引起不稳定的问题，也为施工单位在安装和验算塔式起重机超长距离附着时提供了参考和依据。
关键词：塔式起重机; 附着装置; 结构设计某工程为一综合性住宅小区的建设，由多幢多层和小高层建筑组成，其中10 号、11 号为两幢25层高层建筑，最大高度约为100 m，塔机结构高度约为125 m，每4 层楼房（约16 m）加一道附着装置，加至第23 层，共设5 道附着装置。
根据施工现场的工程需要，需在两主楼之间架设1 台QTZ63 系列5013型塔式起重机，塔机中心与建筑物外墙之间的附着距离为11.17 m，附着点开间跨距为16.34 m，其平面布置如图1 所示。
根据塔机生产厂家提供的标准，附着距离一般为3～5 m，附着点跨距为7～8 m[1，2]，远不能满足本工程的具体施工要求。
针对附着距离较大的问题，我们参考了德国利勃海尔88 HC 型塔机附着距离长达11.6 m 的成功设计经验[3]，提出QTZ63 系列5013型塔机超长距离附着装置设计方案，具体如下。
1 附着装置布置方案塔机附着装置由附着框架和附着杆组成，附着框架多用钢板组焊成箱型结构，附着杆常采用角钢或无缝钢管组焊成格构式桁架结构，受力不大的附着杆也可用型钢或钢管制成。
根据施工现场提供的各层楼面顶板标高，按照QTZ63 系列5013 型塔式起重机的技术要求，需设5道附着装置，以满足工程建设最大高度100 m 的要求。
塔式起重机附着装置受力计算及使用要求伴随我国经济实力的增加，现代建筑施工技术的快速进步，土地资源的减少，城市中高层建筑施工日趋增多，塔式起重机（以下简称塔机）附着装置的使用也越来越频繁。
为了更好、更安全的使用塔式起重机的附着装置，下面通过对附着装置在使用过程中附着处支座的受力及附着杆的受力进行计算、分析，浅析它在安装、使用中的注意事项。
计算塔机附着装置的受力时按如下2种工况进行附着处支座和附着杆的受力计算：计算工况Ⅰ 塔机满负荷工作，起重臂顺着塔身方向，风垂直吹向起重臂、风载作用产生的扭矩与旋转机构作用产生的扭矩方向一致。
计算工况Ⅱ 塔机处于非工作状态，起重臂位于塔身对角线方向，起重臂能随风回转，风由起重臂吹向平衡臂，不考虑扭矩的影响。
1.附着处支座的受力计算计算塔机附着处支座的受力时，可以将其塔身简化成多点支承的悬臂连续梁，如图A所示。
由于塔机最上一道附着处附着装置受力最大，并以此道附着装置的荷载分析附着装置受力，对附着装置进行设计计算。
因此实际计算其附着处支座的受力时，为了简化计算，可以将多点支承的悬臂连续梁简化成2点支承的悬臂连续梁。
计算简图如图B。
图A 塔身受力图 图B 塔身简化受力图M1=（8×M×Lb+8×Pw×Lc×Lb-q1×La3-2×q2×Lb3+4×q3×Lc2×Lb）/（12×La+16×Lb） （1）Fv=［2×M1+2×M+2×Pw×（Lc+Lb）+q2×Lb2+q3×Lc×（Lc+2×Lb）］/（2×Lb） （2）式中： M-作用于塔身端部的弯矩，塔身上部各部件的自重与工作载荷对塔身回转中心的力矩之和；Pw-作用于塔身上部各部件的风载之和；q1、q2、q3-作用在塔身各部段上的风载，计算工况Ⅰ时，风吹向塔身方向，不考虑高度变化的影响，q1=q2=q3；计算工况Ⅱ时，风吹向塔身对角线方向，考虑高度变化的影响, q1取平均值，q2、q3取大值；La、Lb、Lc塔身各部段的高度，如仅有一道附着装置、令La=0；M1-多余约束弯矩；Fv-塔身最上面一道附着处的作用力。
塔式起重机附着装置受力计算及使用要求内容提要：本文分析固定式塔式起重机附着装置的力学特性以及力学计算，介绍附着装置在工程实际中的使用与注意事项，对安全使用塔式起重机有所帮助。
关键词：塔式起重机附着装置力学计算使用要求伴随我国经济实力的增加，现代建筑施工技术的快速进步，土地资源的减少，城市中高层建筑施工日趋增多，塔式起重机（以下简称塔机）附着装置的使用也越来越频繁。
为了更好、更安全的使用塔式起重机的附着装置，下面通过对附着装置在使用过程中附着处支座的受力及附着杆的受力进行计算、分析，浅析它在安装、使用中的注意事项。
计算塔机附着装置的受力时按如下2种工况进行附着处支座和附着杆的受力计算：计算工况Ⅰ 塔机满负荷工作，起重臂顺着塔身方向，风垂直吹向起重臂、风载作用产生的扭矩与旋转机构作用产生的扭矩方向一致。
计算工况Ⅱ 塔机处于非工作状态，起重臂位于塔身对角线方向，起重臂能随风回转，风由起重臂吹向平衡臂，不考虑扭矩的影响。
1.附着处支座的受力计算计算塔机附着处支座的受力时，可以将其塔身简化成多点支承的悬臂连续梁，如图A所示。
由于塔机最上一道附着处附着装置受力最大，并以此道附着装置的荷载分析附着装置受力，对附着装置进行设计计算。
因此实际计算其附着处支座的受力时，为了简化计算，可以将多点支承的悬臂连续梁简化成2点支承的悬臂连续梁。
计算简图如图B。
图A 塔身受力图图B 塔身简化受力图M1=（8×M×Lb+8×Pw×Lc×Lb-q1×La³-2×q2×Lb³+4×q3×Lc²×Lb）/（12×La+16×Lb）（1）Fv=［2×M1+2×M+2×Pw×（Lc+Lb）+q2×Lb²+q3×Lc×（Lc+2×Lb）］/（2×Lb）（2）式中： M-作用于塔身端部的弯矩，塔身上部各部件的自重与工作载荷对塔身回转中心的力矩之和；Pw-作用于塔身上部各部件的风载之和；q1、q2、q3-作用在塔身各部段上的风载，计算工况Ⅰ时，风吹向塔身方向，不考虑高度变化的影响，q1=q2=q3；计算工况Ⅱ时，风吹向塔身对角线方向，考虑高度变化的影响, q1取平均值，q2、q3取大值；La、Lb、Lc塔身各部段的高度，如仅有一道附着装置、令La=0；M1-多余约束弯矩；Fv-塔身最上面一道附着处的作用力。

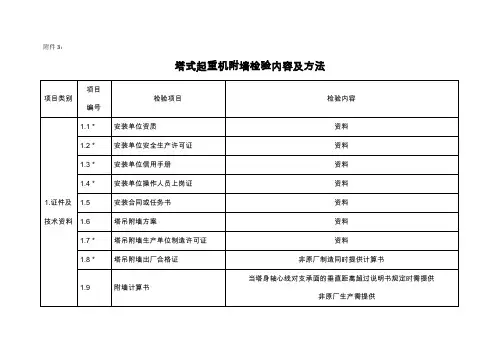

附件3：
塔式起重机附墙检验内容及方法
项目类别
项目
编号
检验项目检验内容
起重机的最低位置的部件与低位塔式起重机处于最高位置的部件
之间的垂直距离应不小于2m
2.3 红色障碍灯
塔顶高度大于30m且高于周围建筑的塔机，应在塔顶和臂架端部安装红
色障碍指示灯，该指示灯的电源供电不应受停机的影响
2.4 风速仪臂架根部铰点高度大于50m应装设风速仪
2.5＊起重机与输电线的安全距离
有架空输电线的场所，塔式起重机的任何部位与输电线的安全距离，应符合表3.3.6的规定
3.附 3.1 塔机中心至附着面的距离塔机中心至附着面的距离应符合说明书的要求。

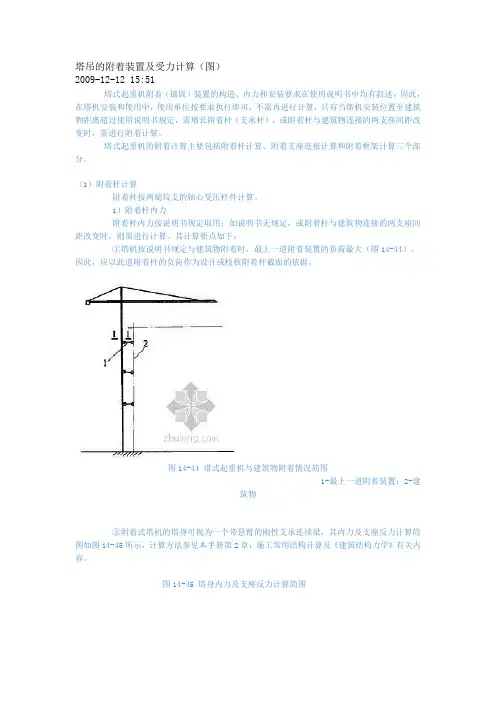

塔吊的附着装置及受力计算（图）2009-12-12 15:51塔式起重机附着（锚固）装置的构造、内力和安装要求在使用说明书中均有叙述，因此，在塔机安装和使用中，使用单位按要求执行即可，不需再进行计算，只有当塔机安装位置至建筑物距离超过使用说明书规定，需增长附着杆（支承杆），或附着杆与建筑物连接的两支座间距改变时，需进行附着计算。
塔式起重机的附着计算主要包括附着杆计算、附着支座连接计算和附着框架计算三个部分。
（1）附着杆计算附着杆按两端铰支的轴心受压杆件计算。
1）附着杆内力附着杆内力按说明书规定取用；如说明书无规定，或附着杆与建筑物连接的两支座间距改变时，则需进行计算。
其计算要点如下：①塔机按说明书规定与建筑物附着时，最上一道附着装置的负荷最大（图14-44），因此，应以此道附着杆的负荷作为设计或校核附着杆截面的依据。
图14-44 塔式起重机与建筑物附着情况简图1-最上一道附着装置；2-建筑物②附着式塔机的塔身可视为一个带悬臂的刚性支承连续梁，其内力及支座反力计算简图如图14-45所示，计算方法参见本手册第2章：施工常用结构计算及《建筑结构力学》有关内容。
图14-45 塔身内力及支座反力计算简图q1、q2---风荷载； M---力矩； N---轴向力； T（T’）---由回转惯性力及风力产生的扭矩③附着杆的内力计算应考虑两种情况：计算情况I：塔机满载工作，起重臂顺塔身x-x轴或y-y轴，风向垂直于起重臂，如图14-46（a）所示；计算情况II：塔机非工作，起重臂处于塔身对角线方向，风由起重臂吹向平衡臂，如图14-46（b）所示。
图14-46 附着杆内力计算的两种情况（a）计算情况I；（b）计算情况II1---锚固环； 2---起重臂； 3---附着杆； W---风力④附着杆内力计算方法。
附着杆内力按力矩平衡原理计算。
对于计算情况I（图14-47a）：图14-47 用力矩平衡原理计算附着杆内力（a）计算情况I；（b）计算情况II式中 T、T’,——塔身在截面1-1处（最上一道附着装置处，见图14-44，以下同）所承受的由于回转惯性力（包括起吊构件重、塔机回转部件自重产生的惯性力）而产生的扭矩与由于风力而产生的扭矩之和。
塔吊附着装置的基本要求分三种情况The latest revision on November 22, 2020塔吊附着装置的基本要求（分三种情况）一、附着装置的设置、自由端高度、附着水平距离、附着间距等满足使用说明书的要求：1、附着装置应与说明书中描述的一致2、附着装置应有出厂合格证，合格证上应有具体的规格、尺寸。
3、附着装置上应有制作单位标识4、附着装置不应有切割和焊接的迹象二、附着水平距离不满足使用说明书要求（小于说明书要求的距离）：1、应进行设计计算、绘制制作图和编写相关说明附着装置设计时，应对支承处的建筑主体机构进行验算需有审批手续2、附着装置的构件和预埋件应由原制造厂家或由具有相应能力的企业制作3、附着装置应有出厂合格证，合格证上应有具体的规格、尺寸4、附着装置上应有制作单位标识5、附着装置应与设计方案、制作图和出厂合格证上的规格、尺寸一致6、附着装置上不应有切割和焊接的迹象三、附着水平距离不满足使用说明书要求（大于说明书要求的距离）：1、应进行设计计算、绘制制作图和编写相关说明2、附着装置设计时，应对支承处的建筑主体机构进行验算3、上述1、2 组成专项施工方案，按《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）第九条的规定进行专家论证并提交专家组论证报告，报告应指出：（1）专项方案内容是否完整、可行；（2）专项方案计算书和验算依据是否符合有关标准规范；（3）安全施工的基本条件是否满足现场实际情况。
专家组成员应当由5名及以上符合相关专业要求的专家组成。
4、施工单位应当根据论证报告修改完善专项方案，并经专家组组长、施工单位技术负责人、项目总监理工程师、建设单位项目负责人签字。
5、附着装置的构件和预埋件应由原制造厂家或由具有相应能力的企业制作6、附着装置应有出厂合格证，合格证上应有具体的规格、尺寸7、附着装置上应有制作单位标识8、附着装置应与设计方案、制作图和出厂合格证上的规格、尺寸一致。
塔式起重机附着装置安装注意事项安装塔式起重机附着装置时需要注意以下几个方面：1.安装前的准备工作：在进行塔式起重机附着装置的安装之前，需要先进行工地的勘察和测量工作，确定起重机的安装位置。
同时，还需要对塔式起重机的基础进行检查，确保其具备足够的承载能力和稳定性。
2.安装固定基座：在确定好起重机的安装位置之后，需要进行固定基座的安装。
固定基座一般由混凝土浇筑而成，需要按照相关的设计要求进行施工。
在进行浇筑前，还需要进行基座的布设和定位工作，确保其与塔式起重机的连接平稳。
3.安装塔身和球节：安装固定基座后，需要将塔身的各个段落进行升高和连接。
在进行连接时，需要注意塔身的垂直度和平整度，应确保其各个节段之间的相互匹配和无缝连接。
同时，还要注意球节的安装，保证其旋转灵活，能够满足起重机工作的需要。
4.安装起重装置：在完成塔身的安装之后，需要对起重装置进行安装。
起重装置包括起重臂、平衡臂和吊钩等部分。
在进行安装时，需要首先安装起重臂，然后安装平衡臂和吊钩。
在安装过程中，需要对各个部件的连接进行检查，确保其安全可靠。
5.进行调试和测试：在完成附着装置的安装之后，需要对起重机进行调试和测试。
首先，需要对整机进行静载试验，验证其承载能力和稳定性。
然后，在安装并连接轮胎或轨道之后，进行起重机的动载试验，验证其运动和起重性能。
在调试和测试过程中，需要注意监测和记录相关的数据，以便进行后续的分析和评估。
6.完成安全检查：在进行塔式起重机附着装置的安装之后，还需要进行全面的安全检查。
需要检查各个部件和连接的牢固性，确保其不会出现松动或脱落的情况。
同时，还需要检查起重机的安全装置和报警系统，确保其能够及时有效地提供安全保护。
总之，塔式起重机附着装置的安装需要严格按照相关的安装规范和要求进行操作，注意施工过程中的细节和安全事项。
只有保障安全和质量，才能确保塔式起重机的正常运行和高效工作。
塔式起重机附着装置管理规定一、塔式起重机选择型与定位时的注意事项1、影响塔式起重机选择型及定位的因素分析一般来讲，影响塔式起重机选型、定位的主要因素有：（1）施工建筑物的平面造型；（2）施工建筑物的总高度；（3）建筑工程的竽以及水平起重量；（4）建筑构件的组成情况以及需要吊装最大构件的重量；（5）建筑施工的总工期；（6）建筑现场的施工条件；（7）设备来源等等。
无论哪种因素起到作用或者制约，塔机选型和定位，都必须满足现场施工需求以及不超出塔机的本身设备性能范围。
2、起重参数及起升高度要施工需要（1）工作参数：工作幅度、起重量和起重力矩。
（2）起升高度、工作速度与附着点的技术要求。
3、生产效率要满足施工需要在选择塔机时，必须综合考虑塔机的吊运能力与工程规模、工期要求之间的关系，否则会制约生产进度。
4、尽量覆盖施工区域作为施工中管理权限的垂直与水平面运输工具，为充分发挥塔机的作用，应使塔机的起重臂尽可能覆盖整个作业场地，减少盲区，避免二次搬运，提高机械使用效率。
充分考虑材料场地、仓库、施工道路、搅拌机等机械。
当工程有较大吨位的钢结构等构件需吊装、或者塔机需担任施工升降机等设备的安装、拆除任务时，还应考虑塔机的臂长与起吊能力是否满足吊装要求。
如该工程钢结构等构件的吊装工程量较大，则在塔式起重机定位时应予充分考虑。
5、确保塔式起重机的安装与拆除需要施工现场在塔吊定位时一定要考虑便于塔吊的安装与拆除。
常见的有：（1）塔吊中心离建筑物最外皮轮廓线小于1.5m使塔吊平衡臂、顶升套架、驾驶室下降受阻。
造成这种现象的原因主要是：1）受施工的现场场地及建筑物结构的制约；2）塔吊定位时对建筑结构图没有看清楚，如挑出的阳台等；3）建筑设计变更后没采取相应的措施。
（2）没有留拆除通道。
项目部在塔吊定位时没有对塔吊的安装、拆除进行综合考虑。
安装时四周空旷，车辆可以任意进出，选择余地较大；拆除时，一般建筑物结构都“封顶”了，现场的道路受到限制、或者根本就没有车辆进出的通道，造成塔吊难以拆除。
塔式起重机附着装置安装注意事项1．附着装置锚固前的准备和检查①检查附着框架，附着杆及附着支座等结果应无变形、开焊、裂纹，附着杆长度符合要求，螺栓、销轴、垫铁等紧固件齐全。
②检验建筑物上附着部位混凝土强度（预埋锚固件的框架梁所浇灌的混凝土达到规定强度后方可使用），检查附着点结构尺寸是否符合安装要求，附着点混凝土结构设计图纸应保存备查。
2．操作要点①应用经纬仪调整塔身轴线，使塔机处于以塔身轴线为中心的平衡状态，且使臂架等效于与附着方向垂直的位置。
②调节螺杆外侧桁架四角钢或槽钢等型钢可靠焊接。
③将预埋钢板及螺栓表面混凝土残留物清除干净，与附着杆件可靠焊接。
④附着杆件锚固完毕后进行标准节的顶升，将标准节顶升至预顶高度，紧固螺栓，将标准节固定。
3．附着锚固完成后的重点检查①附着框架在标准节的安装位置是否符合原厂技术规定。
②检验附着框架和标准节是否相对固定稳固，框架和标准节之间应无松动，各固定点螺栓紧固可靠，销轴无松旷，垫铁、契块等紧固件齐全可靠，符合技术规定。
③附着杆的布置方式、水平面角度和垂直面角度应符合原厂技术要求。
④附着杆各节之间，附着杆和附着支座以附着框架之间连接紧固可靠，符合技术规定。
⑤建筑物附着点的墙体结构应和附着支座连接牢固，螺栓、销轴等连接件紧固可靠。
⑥锚固完毕顶升到预顶高度后，应检查锚固点到起重铰点的自由高度应符合原厂技术要求。
标准节的组合方式符合技术规定。
⑦检测最高锚固点以下的塔身轴线，其垂直度偏差值在自由高度时，为4‰，安装附墙后为2‰。
4．技术要求及注意事项①因附墙杆只能受拉、受压，而不能受弯，故其长度应能调整，一般调整为200mm为宜。
②附着框安装上塔身中部有水平腹杆处，上下偏移不超过200~300mm，最上1个附着架内安装内撑杆。
③安装和拆卸附着杆，必须使塔式起重机处于以塔身轴线为中心的平衡状态，安装完成后，应用经纬仪测量塔身垂直度，在最高锚固点以下，垂直度允许偏差为2‰。
④安装每一道附着杆，都不得任意加高塔身，必须保证在附着前，使起重机的自由高度符合使用说明书中的规定。
塔机附着装置安装的规定你知道多少？？？塔式起重机的附着装置为塔式起重机安装高度和稳定性起到了决定性的作用，所以塔式起重机的附着装置的正确安装和日常检查维护是施工现场安全管理的一个重要环节。
若塔机附着装置出现安全问题，会严重影响其受力情况，使其受力阈值上限大大低于设计值，这样就给塔机安全运行带来巨大的安全隐患。
1、塔机附着杆件与附着支座焊接而非采取销轴连接，违反《建筑机械使用安全技术规程》（JGJ33-2012）第4.4.16条的规定。
塔机附着杆件两端采用焊接连接，交变应力的作用下，焊缝极易撕裂。
2、塔式起重机附着水平距离不符合规定，违反《建筑施工塔式起重机安装、使用、拆卸安全技术规程》（JGJ 196-2010）第3.3.1和3.3.2条的规定。
附着水平距离不符合原厂说明书设计规定，无方案、验算、原厂核定。
3、塔式起重机附着安装不符合规定，违反《建筑施工塔式起重机安装、使用、拆卸安全技术规程》（JGJ 196-2010）第3.3.1、3.3.2、3.3.3条的规定。
附着框架安装位置、附着间距、附着构件连接均应按原厂设计要求。
附着间距和附墙点以上的自由高度不能任意超长，超长的附着撑杆应另外设计并进行强度和稳定性的验算。
附着框架和建筑物附着支座的水平角不得大于±10°。
4、中华人民共和国建设部令第166号，第二十条：建筑起重机械在使用过程中需要附着的，使用单位应当委托原安装单位或者具有相应资质的安装单位按照专项施工方案实施，并按照本规定第十六条规定组织验收。
验收合格后方可投入使用。
建筑起重机械在使用过程中需要顶升的，使用单位委托原安装单位或者具有相应资质的安装单位按照专项施工方案实施后，即可投入使用。
禁止擅自在建筑起重机械上安装非原制造厂制造的标准节和附着装置。
GB/T 26471-2011 《塔式起重机安装与拆卸规则》规定：无专项施工方案、未按专项施工方案实施、无资质、超资质等级施工，非原制造厂制造的标准节和附着装置，均为违规行为。
关于要求塔式起重机附着装置提供合格证的规范依据探讨
中建一局集团建设发展有限公司郭玉增
行业内较为通用的对塔式起重机附着装置作出规定要求的规范标准有以下几个：
一、建设部166号令《建筑起重机械安全监督管理规定》
第十六条规定，禁止擅自在建筑起重机械上安装非原制造厂制造的标准节和附着装置。
但是对于非原厂制造的附着装置，没有做出相应规定；
二、行业标准JGJ196-2010《建筑施工塔式起重机安装、使用、拆卸安全技术
规程》
对于非原厂制造的附着装置，做出了相应规定，但对资料并没有提出明确要求。
三、北京地标DB11/383-2017《建筑工程施工现场安全资料管理规程》
对基础预埋件提出了合格证明的要求，但对附着装置的合格证没有提出要求。
四、目前明确对附着装置提出合格证要求的只有深圳地标SJG55-2019《建筑起重机械防台风安全技术规程》
对附着装置的合格证提出了明确要求，规定较为合理。
但局限于地标限制，对深圳以外的工程项目指导作用受限。
五、国务院令第393号《建设工程安全生产管理条例》
第三十四条，施工单位采购、租赁的安全防护用具、机械设备、施工机具及配件，应当具有生产（制造）许可证、产品合格证，并在进入施工现场前进行查验。
附着装置作为塔式起重机安全作业非常重要的配件，应当要求提供合格证。
结论：
接合以上规范标准相关规定，建议对附着装置合格证做出如下要求：
1、对于原厂生产的附着装置，只需要提供合格证；
2、对于满足说明书要求但非原厂生产的附着装置，需要提供合格证及制造
单位资质；
3、对于不满足说明书要求且非原厂生产的附着装置，需要提供合格证、计算
说明及制造单位资质；。
塔式起重机附着装置管理规定一、塔式起重机选择型与定位时的注意事项1、影响塔式起重机选择型及定位的因素分析一般来讲，影响塔式起重机选型、定位的主要因素有：（1）施工建筑物的平面造型；（2）施工建筑物的总高度；（3）建筑工程的竽以及水平起重量；（4）建筑构件的组成情况以及需要吊装最大构件的重量；（5）建筑施工的总工期；（6）建筑现场的施工条件；（7）设备来源等等。
无论哪种因素起到作用或者制约，塔机选型和定位，都必须满足现场施工需求以及不超出塔机的本身设备性能范围。
2、起重参数及起升高度要施工需要（1）工作参数：工作幅度、起重量和起重力矩。
（2）起升高度、工作速度与附着点的技术要求。
3、生产效率要满足施工需要在选择塔机时，必须综合考虑塔机的吊运能力与工程规模、工期要求之间的关系，否则会制约生产进度。
4、尽量覆盖施工区域作为施工中管理权限的垂直与水平面运输工具，为充分发挥塔机的作用，应使塔机的起重臂尽可能覆盖整个作业场地，减少盲区，避免二次搬运，提高机械使用效率。
充分考虑材料场地、仓库、施工道路、搅拌机等机械。
当工程有较大吨位的钢结构等构件需吊装、或者塔机需担任施工升降机等设备的安装、拆除任务时，还应考虑塔机的臂长与起吊能力是否满足吊装要求。
如该工程钢结构等构件的吊装工程量较大，则在塔式起重机定位时应予充分考虑。
5、确保塔式起重机的安装与拆除需要施工现场在塔吊定位时一定要考虑便于塔吊的安装与拆除。
常见的有：（1）塔吊中心离建筑物最外皮轮廓线小于1.5m使塔吊平衡臂、顶升套架、驾驶室下降受阻。
造成这种现象的原因主要是：1）受施工的现场场地及建筑物结构的制约；2）塔吊定位时对建筑结构图没有看清楚，如挑出的阳台等；3）建筑设计变更后没采取相应的措施。
（2）没有留拆除通道。
项目部在塔吊定位时没有对塔吊的安装、拆除进行综合考虑。
安装时四周空旷，车辆可以任意进出，选择余地较大；拆除时，一般建筑物结构都“封顶”了，现场的道路受到限制、或者根本就没有车辆进出的通道，造成塔吊难以拆除。
塔式起重机附着装置
说明
1、塔机应按使用说明书的要求设置附着，其独立高度，附着间距及自由端高度均应符合使用说明书的规定。
2、附着装置附着处的建筑物必须满足附着受力要求，如达不到要求，应采取加配钢筋，提高砼标号等加强措施。
3、附着点应设置在结构框架主梁或剪力墙上，并宜采用预留孔洞穿墙螺栓固定，严禁设置在砖墙、空心板墙、阳台或建筑物的其他附属物上。
4、附着装置不符合使用说明书要求的，其撑杆的计算书、设计图及制作材料应经制造厂家确认或经安装单位技术负责人审核并经专家论证可行后，方可安装。
