《数字逻辑教案》word版第一章：数字逻辑基础1.1 数字逻辑概述介绍数字逻辑的基本概念和特点解释数字逻辑在计算机科学中的应用1.2 逻辑门介绍逻辑门的定义和功能详细介绍与门、或门、非门、异或门等基本逻辑门1.3 逻辑函数解释逻辑函数的概念和作用介绍逻辑函数的表示方法，如真值表和逻辑表达式第二章：数字逻辑电路2.1 逻辑电路概述介绍逻辑电路的基本概念和组成解释逻辑电路的功能和工作原理2.2 逻辑电路的组合介绍逻辑电路的组合方式和连接方法解释组合逻辑电路的输出特点2.3 逻辑电路的时序介绍逻辑电路的时序概念和重要性详细介绍触发器、计数器等时序逻辑电路第三章：数字逻辑设计3.1 数字逻辑设计概述介绍数字逻辑设计的目标和方法解释数字逻辑设计的重要性和应用3.2 组合逻辑设计介绍组合逻辑设计的基本方法和步骤举例说明组合逻辑电路的设计实例3.3 时序逻辑设计介绍时序逻辑设计的基本方法和步骤举例说明时序逻辑电路的设计实例第四章：数字逻辑仿真4.1 数字逻辑仿真概述介绍数字逻辑仿真的概念和作用解释数字逻辑仿真的方法和工具4.2 组合逻辑仿真介绍组合逻辑仿真的方法和步骤使用仿真工具进行组合逻辑电路的仿真实验4.3 时序逻辑仿真介绍时序逻辑仿真的方法和步骤使用仿真工具进行时序逻辑电路的仿真实验第五章：数字逻辑应用5.1 数字逻辑应用概述介绍数字逻辑应用的领域和实例解释数字逻辑在计算机硬件、通信系统等领域的应用5.2 数字逻辑在计算机硬件中的应用介绍数字逻辑在中央处理器、存储器等计算机硬件部件中的应用解释数字逻辑在计算机指令执行、数据处理等方面的作用5.3 数字逻辑在通信系统中的应用介绍数字逻辑在通信系统中的应用实例，如编码器、解码器、调制器等解释数字逻辑在信号处理、数据传输等方面的作用第六章：数字逻辑与计算机基础6.1 计算机基础概述介绍计算机的基本组成和原理解释计算机硬件和软件的关系6.2 计算机的数字逻辑核心讲解CPU内部的数字逻辑结构详细介绍寄存器、运算器、控制单元等关键部件6.3 计算机的指令系统解释指令系统的作用和组成介绍机器指令和汇编指令的概念第七章：数字逻辑与数字电路设计7.1 数字电路设计基础介绍数字电路设计的基本流程解释数字电路设计中的关键概念，如时钟频率、功耗等7.2 数字电路设计实例分析简单的数字电路设计案例讲解设计过程中的逻辑判断和优化7.3 数字电路设计工具与软件介绍常见的数字电路设计工具和软件解释这些工具和软件在设计过程中的作用第八章：数字逻辑与数字系统测试8.1 数字系统测试概述讲解数字系统测试的目的和方法解释测试在保证数字系统可靠性中的重要性8.2 数字逻辑测试技术介绍逻辑测试的基本方法和策略讲解测试向量和测试结果分析的过程8.3 故障诊断与容错设计解释数字系统中的故障类型和影响介绍故障诊断方法和容错设计策略第九章：数字逻辑在现代技术中的应用9.1 数字逻辑与现代通信技术讲解数字逻辑在现代通信技术中的应用介绍数字调制、信息编码等通信技术9.2 数字逻辑在物联网技术中的应用解释数字逻辑在物联网中的关键作用分析物联网设备中的数字逻辑结构和功能9.3 数字逻辑在领域的应用讲述数字逻辑在领域的应用实例介绍逻辑推理、神经网络等技术中的数字逻辑基础第十章：数字逻辑的未来发展10.1 数字逻辑技术的发展趋势分析数字逻辑技术的未来发展方向讲解新型数字逻辑器件和系统的特点10.2 量子逻辑与量子计算介绍量子逻辑与传统数字逻辑的区别讲解量子计算中的逻辑结构和运算规则10.3 数字逻辑教育的挑战与机遇分析数字逻辑教育面临的挑战讲述数字逻辑教育对培养计算机科学人才的重要性重点和难点解析重点环节一：逻辑门的概念和功能逻辑门是数字逻辑电路的基本构建块，包括与门、或门、非门、异或门等。

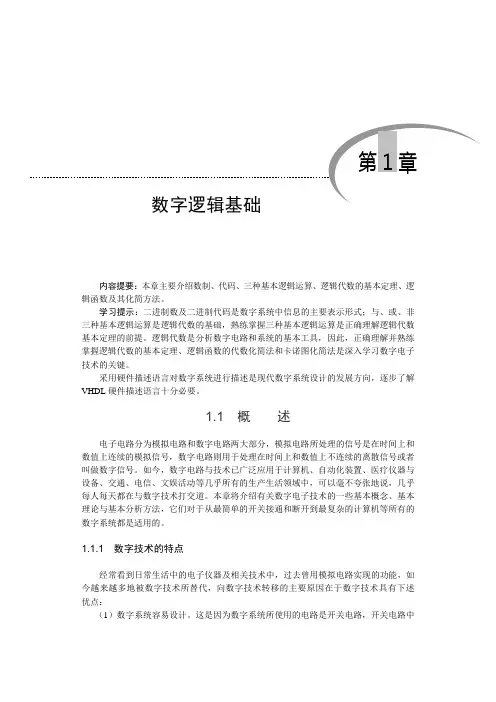

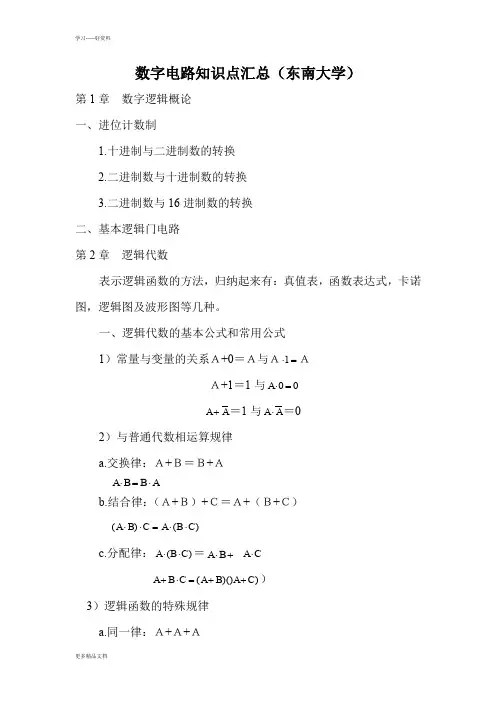

内容提要：本章主要介绍数制、代码、三种基本逻辑运算、逻辑代数的基本定理、逻辑函数及其化简方法。
学习提示：二进制数及二进制代码是数字系统中信息的主要表示形式；与、或、非三种基本逻辑运算是逻辑代数的基础，熟练掌握三种基本逻辑运算是正确理解逻辑代数基本定理的前提。
逻辑代数是分析数字电路和系统的基本工具，因此，正确理解并熟练掌握逻辑代数的基本定理、逻辑函数的代数化简法和卡诺图化简法是深入学习数字电子技术的关键。
采用硬件描述语言对数字系统进行描述是现代数字系统设计的发展方向，逐步了解VHDL硬件描述语言十分必要。
1.1 概述电子电路分为模拟电路和数字电路两大部分，模拟电路所处理的信号是在时间上和数值上连续的模拟信号，数字电路则用于处理在时间上和数值上不连续的离散信号或者叫做数字信号。
如今，数字电路与技术已广泛应用于计算机、自动化装置、医疗仪器与设备、交通、电信、文娱活动等几乎所有的生产生活领域中，可以毫不夸张地说，几乎每人每天都在与数字技术打交道。
本章将介绍有关数字电子技术的一些基本概念、基本理论与基本分析方法，它们对于从最简单的开关接通和断开到最复杂的计算机等所有的数字系统都是适用的。
1.1.1 数字技术的特点经常看到日常生活中的电子仪器及相关技术中，过去曾用模拟电路实现的功能，如今越来越多地被数字技术所替代，向数字技术转移的主要原因在于数字技术具有下述优点：（1）数字系统容易设计。
这是因为数字系统所使用的电路是开关电路，开关电路中数字电子技术基础2电压或电流的精确值并不重要，重要的是其变化的范围（高电平或低电平）。
（2）信息存储方便。
信息存储由特定的器件和电路实现，这种电路能存储数字信息并根据需要长期保存。
大规模存储技术能在相对较小的物理空间上存储几十亿位信息。
相反，模拟存储能力是相当有限的。
（3）整个系统的准确度及精度容易保持一致。
信号一旦被数字化，在处理过程中其包含的信息不会降低精度。
而在模拟系统中，电压和电流信号由于受到信号处理电路中元器件参数的改变、温度及湿度的影响会产生失真。
数字逻辑与数字系统设计数字逻辑与数字系统设计是计算机科学领域的重要基础知识，涉及到计算机硬件的运作原理和数字电路的设计。
本文将从数字逻辑的基本概念入手，逐步介绍数字系统设计的过程，并探讨常见的数字逻辑电路及其应用。
一、数字逻辑基础数字逻辑是研究数字信号的逻辑关系与运算的学科。
在计算机系统中，二进制的0和1被用于表示逻辑值，0代表假，1代表真。
数字逻辑中的基本逻辑运算有与、或、非、异或等。
通过这些运算，可以实现数字信号的处理和控制。
1. 与门与门是最基本的逻辑门之一，其输出只有在所有输入都为1时才为1，否则为0。
与门常用记号为“&”或“∧”。
2. 或门或门是另一种基本的逻辑门，其输出只有在至少一个输入为1时才为1，否则为0。
或门常用记号为“|”或“∨”。
3. 非门非门是最简单的逻辑门之一，其输出与输入相反。
非门常用记号为“¬”或“~”。
4. 异或门异或门是常用的逻辑门，其输出只有在输入不相同时才为1，否则为0。
异或门常用记号为“⊕”。
以上是数字逻辑中最基本的逻辑门，不同的逻辑门可以组合成更复杂的数字逻辑电路。
二、数字系统设计数字系统设计是将数字逻辑门和其他电子元件组合在一起，实现特定功能的过程。
在数字系统设计中，常用的设计方法是组合逻辑设计和时序逻辑设计。
1. 组合逻辑设计组合逻辑设计是指通过组合不同的逻辑门，根据输入产生特定的输出。
组合逻辑电路没有存储元件，只有输入和输出，输出仅取决于当前的输入。
2. 时序逻辑设计时序逻辑设计是指通过组合逻辑电路和存储元件，实现带有状态的数字系统。
时序逻辑电路的输出不仅与当前输入有关，还与之前的输入和存储元件的状态有关。
三、常见的数字逻辑电路及应用1. 加法器加法器是一种常见的数字逻辑电路，用于将两个二进制数相加。
全加器是一种常见的加法器，通过多个全加器的串联可以实现任意位数的加法运算。
2. 计数器计数器是一种递增或递减的数字逻辑电路，常用于计数和时序控制。

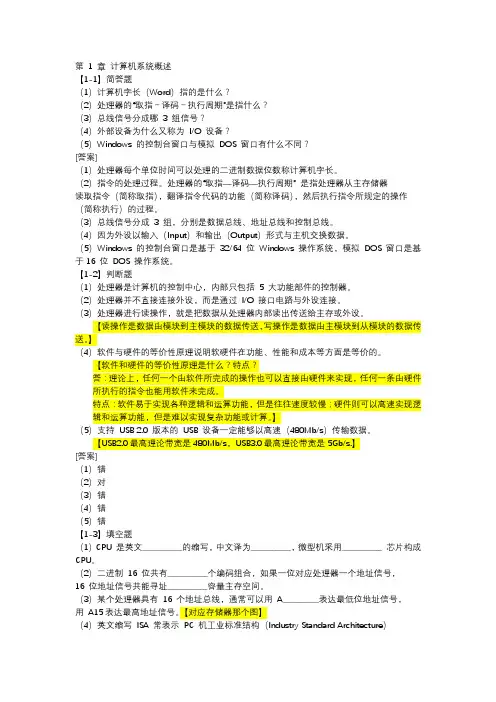

第1 章计算机系统概述【1-1】简答题（1）计算机字长（Word）指的是什么？（2）处理器的“取指－译码－执行周期”是指什么？（3）总线信号分成哪3 组信号？（4）外部设备为什么又称为I/O 设备？（5）Windows 的控制台窗口与模拟DOS 窗口有什么不同？[答案]（1）处理器每个单位时间可以处理的二进制数据位数称计算机字长。
