关于CRH3型动车组转向架分解与检修的探讨CRH3型动车组是中国高速铁路系统中使用的一种动车组列车，其转向架是其重要的组成部分之一。
对CRH3型动车组转向架进行分解与检修是非常重要的工作，本文将对此进行探讨。
一、CRH3型动车组转向架的结构CRH3型动车组转向架由轮对、弹簧、悬挂装置、扭杆、减震器、防滚架等部件组成。
其结构比较复杂，需要经过专业的维修人员进行操作。
二、转向架分解前的准备工作在进行转向架的分解工作之前，需要做好充分的准备工作。
首先要做好安全防护措施，确保维修人员的人身安全。
其次要对工作场地进行清理和整理，保持整洁和安全。
还要检查所需工具和设备的完整性和工作状态，确保可以顺利进行工作。
三、转向架分解的步骤1. 卸下轮对：首先需要将动车组的轮对进行卸下，这是分解转向架的第一步。
需要使用专业的千斤顶将车辆顶起，然后使用特制工具将轮对拆卸下来。
2. 拆卸弹簧和悬挂装置：将转向架上的弹簧和悬挂装置进行拆卸，这也是分解转向架的重要步骤之一。
3. 拆卸扭杆和减震器：再将扭杆和减震器进行拆卸，需要注意这些部件的安装位置和顺序，以便后期的安装工作。
4. 拆卸防滚架：最后将防滚架进行拆卸，完成转向架的全部分解工作。
四、转向架检修工作1. 清洗检查：对转向架分解后的各个部件进行清洗和检查，清除表面的污垢和油污，并对零部件的表面和结构进行全面检查，发现问题及时处理。
2. 零部件更换：如果在检查过程中发现有损坏或磨损严重的零部件，需要及时更换，确保转向架的使用性能和安全性。
3. 组装：在检修完成后将转向架的各个部件按照规定的顺序和方法进行组装，保证转向架的结构完整性和稳定性。
4. 调试：进行转向架的调试工作，检查各个部件的安装情况和工作状态，保证转向架的性能和安全。
五、转向架组装完毕的验收工作在转向架分解和检修过程完成后，需要进行转向架组装完毕的验收工作。
对转向架的安装质量和技术指标进行检查和测试，确保其符合国家标准和技术要求，达到安全使用的要求。
关于CRH3型动车组转向架分解与检修的探讨CRH3型动车组是中国目前应用最广泛的高速动车组之一，其先进的技本和优异的性能得到了广大乘客的认可。
而作为动车组的重要组成部分之一，转向架在保障列车安全稳定运行方面起着至关重要的作用。
本文将对CRH3型动车组转向架的结构及其在运行中可能出现的问题进行分解与检修方面的探讨，希望对相关领域的同行提供一些参考和帮助。
一、CRH3型动车组转向架的结构CRH3型动车组采用了气弹簧悬挂转向架，具有结构简单、可靠性高、维修周期长等特点。
其主要由车体侧梁、扭杆、气弹簧、减震器、转向架箱体、轮对、轴承、齿轮等部分组成。
转向架的结构紧凑，能够确保列车的稳定运行，并且能够减小摇摆幅度和减轻行车时的振动。
二、CRH3型动车组转向架可能出现的问题1. 磨损问题：由于列车长时间高速行驶，转向架箱体内的零部件可能会出现不同程度的磨损，如果不及时更换或维修，就有可能导致转向架的失效。
2. 气弹簧问题：气弹簧在长时间使用后，其充气系统可能会出现问题，这将导致转向架的悬挂性能下降，影响列车的平稳性。
3. 减震器问题：减震器是保障列车行车平稳性的重要部件，如果减震器出现问题，列车就会出现明显的晃动和不稳定现象。
三、CRH3型动车组转向架的分解与检修1. 分解：在对转向架进行检修之前，首先需要对转向架进行分解，以便查找问题所在。
要注意在分解过程中要保持操作规范，防止因操作不当导致转向架零部件的损坏。
2. 检修：在分解之后，需要对转向架的各个部件进行详细的检修，检查是否有磨损、松动、损坏等情况。
对于有问题的部件，及时更换或修复，以确保列车的安全运行。
四、CRH3型动车组转向架的维护保养为了保障转向架的正常运行，需要定期对转向架进行维护保养工作。
具体包括：1. 对各部位进行润滑保养，确保零部件之间的摩擦减小，延长零部件的使用寿命。
2. 对转向架的各个部件进行定期检查和维护，发现问题及时处理，避免出现安全隐患。
CRH2型动车组转向架概述
CRH2型动车组采用了电动传动和全装螺杆传动技术，具有自动化程度高、运行速度快、低能耗和排放的特点。
转向架是实现车辆转向和支持车辆运行的关键部件，它具有承载车辆重量、提供支撑力、实现车辆稳定性、减少车辆振动和摩擦等功能。
CRH2型动车组的转向架采用了轻量化的设计，采用铝合金车壳，提高了车辆的运行效率和能源利用率。
同时，转向架的设计还考虑了车辆的运行速度和稳定性要求，采用了双转向架布局，提高了转向系统的可靠性和安全性。
转向架的核心组成部分是轮对组件、弹簧组件和缓冲装置。
轮对组件是承载车辆重量并提供支撑力的部件，由轮对轮对胎、轮轴、轮轴箱和轮对受力构件等组成。
弹簧组件用于缓冲车辆的振动和冲击，减少车辆的震动和滚动，提高乘坐舒适性。
缓冲装置则通过减震和缓冲机构来减少车辆运行时的震动和冲击。
此外，CRH2型动车组的转向架还具有故障检测和故障诊断功能，可以及时检测和诊断转向架的故障，并通过系统报警和自动控制来减少故障对车辆运行的影响。
总的来说，CRH2型动车组的转向架是通过铝合金车壳、双转向架布局和自动调心功能等设计来实现高速运行、低能耗和稳定性的关键部件。
它具有承载车辆重量、提供支撑力、减少车辆振动和摩擦等功能，并通过故障检测和诊断来保障列车的安全运行。
CRH2型动车组的转向架在提高中国铁路运输水平、提高列车运行效率和乘坐舒适性等方面发挥了重要作用。

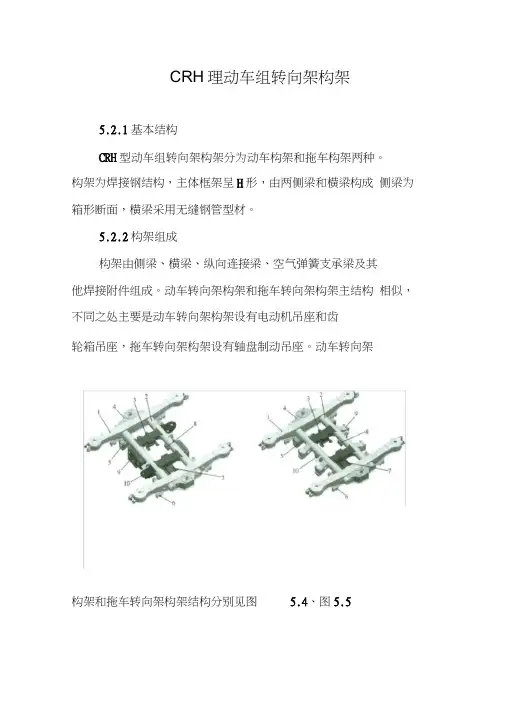

CRH理动车组转向架构架5.2.1基本结构CRH型动车组转向架构架分为动车构架和拖车构架两种。
构架为焊接钢结构，主体框架呈H形，由两侧梁和横梁构成侧梁为箱形断面，横梁采用无缝钢管型材。
5.2.2构架组成构架由侧梁、横梁、纵向连接梁、空气弹簧支承梁及其他焊接附件组成。
动车转向架构架和拖车转向架构架主结构相似，不同之处主要是动车转向架构架设有电动机吊座和齿轮箱吊座，拖车转向架构架设有轴盘制动吊座。
动车转向架构架和拖车转向架构架结构分别见图 5.4、图5.5承载刚度，并在侧梁外侧及两横梁间设置空气弹簧支承梁， 两支承梁分别与两横梁连通，共同组成空气弹簧附加气室。
靠近横梁与侧梁的连接处设置 4个轮盘制动吊座两横梁之间设纵向连接梁，主要用于吊挂增压缸和设置 横向减振器安装座及横向缓冲挡安装座。
为保证动车组 20年的使用寿命，在满足强度要求的前 提下，为降低转向架自重，构架的主要承载构件采用了符合 JISG3114标准的耐候钢材料，其他部位采用合金结构钢。
转向架构架在焊接完成后，进行整体退火处理和整体机 加工。
522.1 侧梁动车构架侧梁和拖车构架侧梁结构相同。
侧梁采用薄板 焊接，内腔设加强筋板。
图二6働梁组应圈5, 动耶转向聚掏舉结构卓牌；5-制动吊座〔盖食一宝位号燈小一卓压班箭竜舟沖一耶向曲捋电副机孙除*10谢轮馳用噂‘图：；烏樞车转向絮那接构累■蕈川顒冋连按聲山一空气Jilt 也承谨洛一制动詁轮盘一逛忖iff 座I ：—增压 歓暹社理胡一垂向止 用些r 轴盘X 讪*-CRH 型动车组转向架构架侧梁内设有筋板，以提高侧梁侧梁组成如图5.6所示。
侧梁中央有两个加工形成的圆孔，以便横梁通过。
侧梁两端采用筒体结构，支承在轴箱弹簧上。
筒壁与侧梁梁体腹板采用对接焊缝，上盖板采用厚钢板，与侧梁上盖板对接。
轴箱弹簧简体外设轴箱减振器座，除了安装减振器外，还有两个目的：一是在内侧立板上开设吊装孔，在转向架进行起吊时用于安装吊钩；二是用于安装轮对提吊，能够在转向架整体起吊时，通过轮对提吊使轮对装置随构架整体吊装522.2 横梁动车构架横梁和拖车构架横梁略有不同，动车构架横梁斜对称布置两电动机吊座和齿轮箱吊座；拖车构架横梁上相应位置设置轴盘制动吊座。
