铝合金的固溶处理PAG淬火液浓度的确定
时效硬化铝合金经过固溶加热后，需要足够快的淬火冷却才能保证晶界上不发生沉淀析出。高强度铝合金，固溶加热后的冷却速度越快，时效后的机械性能就越好。但是，过快的淬火冷却速度可能在工件不同部位间引起大的内应力而造成不规则的变形翘曲。因此，理想的淬火介质不仅应当有适当快的冷却速度，还要能很好地润湿铝合金工件的整个表面，以便实现不同部位的均匀冷却，来减小变形翘曲。
习惯上，时效硬化铝合金采用冷的到热的自来水淬火。然而，使用自来水有两大缺点：一是冷却速度随水温变化很大；二是水对铝合金表面的润湿性差，淬火冷却不均匀。多数铝合金固溶加热后要求它在400℃到300℃区间冷却得快，以保证不发生晶界析出。
上述两种缺点共同作用的结果，往往引起工件的变形翘曲以及处理后的铝合金件强度不够高、抗晶界腐蚀能力差等缺陷。

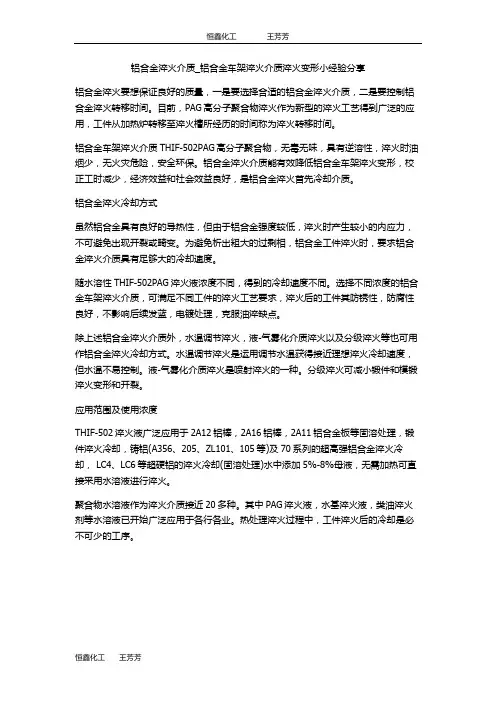

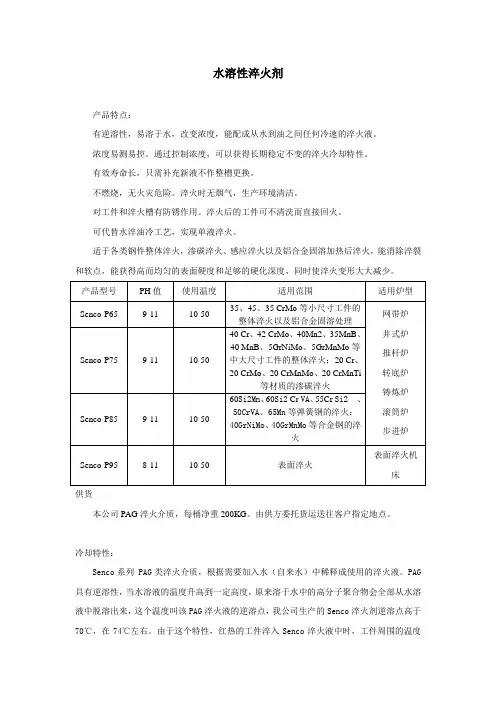

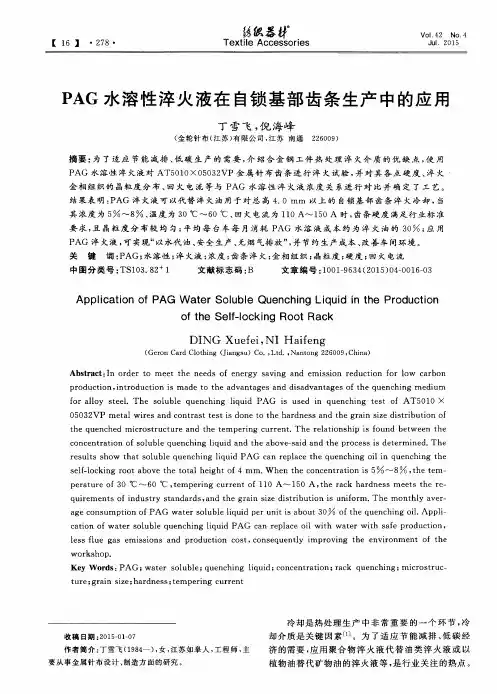

PAG聚合物对红热的铝合金表面有很好的润湿性，改变浓度又可以配成不同冷却速度的淬火液，可适应不同的需要，因此，特别适合铝合金件淬火之用。
和自来水相比，用该水溶液淬铝合金件有两大优点：第一，可以改变浓度来获得不同的冷却速度；第二，在任何选定的浓度上使用，液温变化对冷却速度的影响都很小，能保证接触不同液温的部位获得基本相同的淬火冷却速度，而使工件只发生极小的变形翘曲。
根据浓度变化对该淬火液的400℃冷却速度的影响曲线。可以容易地确
定适合的使用浓度。办法是由原来用的自来水时的水温，找到对应的400℃冷却速度，再用该400℃冷却速度确定所需的淬火液的浓度。举例来说，原来用75℃的自来水，找到其400℃冷却速度约为70℃/s；再找到获得70℃/s冷却速度的淬火液浓度约为16%，依此类推。图略。
国内外的生产应用表明，若用自来水淬火的变形量为100%，在适当浓度的PAG水溶液中淬火的变形量就可以减小到15%以内，而且变形只是简单一致的弯曲，容易矫直。
