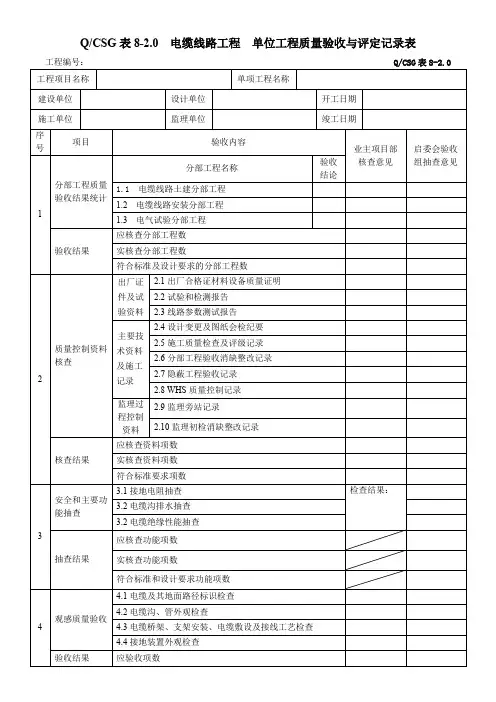

表8-2.0 电缆线路工程 单位工程质量验收与评定记录表

表8-2.0 电缆线路工程 单位工程质量验收与评定记录表
Q/CSG表8-2.0电缆线路工程单位工程质量验收与评定记录表
工程编号：Q/CSG表8-2.0
工程项目名称
单项工程名称
建设单位
设计单位
开工日期
施工单位
监理单位
竣工日期
序号
项目
验收内容
业主项目部核查意见
启委会验收组抽查意见
1
分部工程质量验收结果统计
分部工程名称
验收结论
1.1 电缆线路土建分部工程
1.2电缆线路安装分部工程
4
观感质量验收
4.1电缆及其地面路径标识检查
4.2电缆沟、管外观检查
4.3电缆桥架、支架安装、电缆敷设及接线工艺检查
4.4接地装置外观检查
验收结果
应验收项数
实验收项数
符合规定标准要求项数
5
业主项目部综合验收结论：
启委会验收组综合验收结论：
6
评定结论：
参加验收单位
施工单位
监理单位
设计单位
业主项目部
启委会验收组
1.3电气试验分部工程
验收结果
应核查分部工程数
实核查分部工程数
符合标准及设计要求的分部工程数
2
质量控制资料核查
出厂证件及试验资料
2.1出厂合格证材料设备质量证明
2.2试验和检测报告
2.3线路参数测试报告
主要技
术资料
及施工
记录
2.4设计变更及图纸会检纪要
2.5施工质量检查及评级记录
2.6分部工程验收消缺整改记录
（公章）
项目负责人：
年月日
（公章）
项目负责人：
年月日
（公章）
项目负责人：
年月日

人防表格：电缆线路分项工程质量验收记录表

人防表格：电缆线路分项工程质量验收记录表

监理工程师
年月日

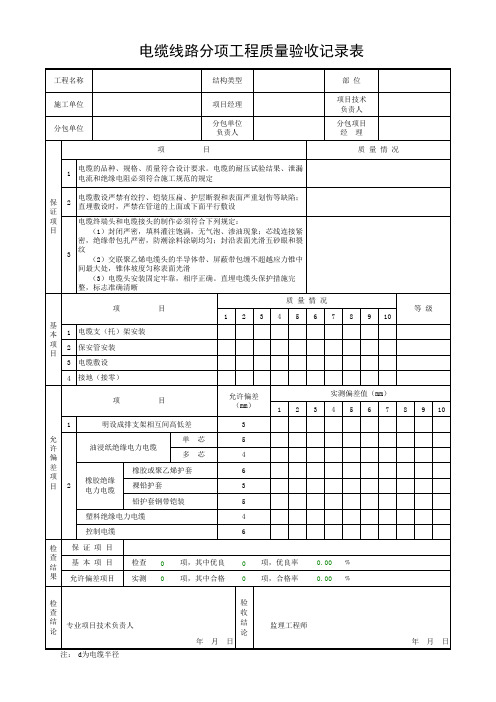

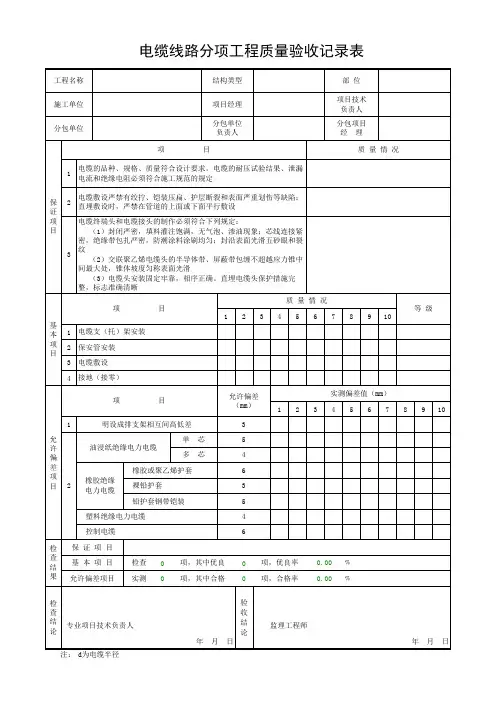

电缆线路分项工程质量验收记录表
工程名称
结构类型
部位
施工单位 分包单位
项目经理
分包单位 负责人
项
目
项目技术 负责人
分包项目 经理
质量情况
1
电缆的品种、规格、质量符合设计要求。电缆的耐压试验结果、泄漏 电流和绝缘电阻必须符合施工规范的规定
保 证
2
电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷； 直埋敷设时，严禁在管道的上面或下面平行敷设
项
电缆终端头和电缆接头的制作必须符合下列规定：
目
（1）封闭严密，填料灌注饱满，无气泡、渗油现象；芯线连接紧
密，绝缘带包扎严密，防潮涂料涂刷均匀；封沿表面光滑五砂眼和裂
3
纹 （2）交联聚乙烯电缆头的半导体带、屏蔽带包缠不超越应力锥中
间最大处，锥体坡度匀称表面光滑
（3）电缆头安装固定牢靠，相序正确。直埋电缆头保护措施完
橡胶绝缘 电力电缆
裸铅护套
3
铅护套钢带铠装
5
塑料绝缘电力电缆
4
控制电缆
6
检 保证项目
查 结
基本项目
果 允许偏差项目
检查 0 实测 0
项，其中优良 项，其中合格
0 项，优良率 0 项，合格率
0.00 ﹪ 0.00 ﹪
等级 8 9 10
检 查 结 专业项目技术负责人 论
注： d为电缆半径
验 收 结 论 年月日
整，标志准确清晰
项
目
基 本 1 电缆支（托）架安装 项 2 保安管安装 目
3 电缆敷设
质量情况 1 2 3 4 5 6 7 8 9 10

电线、电缆穿管和线槽敷线检验批质量验收记录表

电线、电缆穿管和线槽敷线检验批质量验收记录表
不得单独穿于钢管内
第15.1.1条
/
2
不同回路、电压和交流与直
流的电线穿管
第15.1.2条
符合要求
3
爆炸危险环境照明回路电
线、电缆安装
第15.1.3条
/
4
5
6
一 般 项 目
1
电线、电缆穿管前应涛除管
内杂物和积水
第15.2.1条
符合要求
2
多相供电的导线色标
第15.2.2条
符合要求
3
线槽敷线
第15.2.3条
项 目 经 理
**
专 业 工 长
**
分包单位
/
分包项目
经 理
/
施工班组长
**
施工质量验收规范的规定
施工单位检查评定记录
监理单位验收记录
主 控 项 目
1
三相或单相交流单芯电缆，
不得单独穿于钢管内
第15.1.1条
/
2
不同回路、电压和交流与直
流的电线穿管
第15.1.2条
符合要求
3
爆炸危险环境照明回路电
线、电缆安装
GB50303-2002
项 目 经 理
**
专 业 工 长
**
分包单位
/
分包项目
经 理
/
施工班组长
**
施工质量验收规范的规定
施工单位检查评定记录
监理单位验收记录
主 控 项 目
1
三相或单相交流单芯电缆，
不得单独穿于钢管内
第15.1.1条
/
2
不同回路、电压和交流与直
流的电线穿管
第15.1.2条
符合要求

电缆线路检验批质量验收记录表

电缆线路检验批质量验收记录表
年 月 日
监理（建设）单位
验收结论
监理工程师（建设单位项目专业技术负责人）
年 月 日
电缆线路检验批质量验收记录表
GB50397编号：YD012
工程名称
分项工程名称
施工单位
专业工长
项目经理
分包单位
分包项目经理
施工班组长
施工执行标准名称及编号
验收部位
主控项目
序号
项 目
施工单位检查 评定记录
监理（建设）
单位验收记录
1
高压电缆试验
13.1.1条
2
三相或单相的交流单芯电缆不得单独穿于钢管内
13.1.2条
一般般项目
1
电缆敷设时的要求
13.2.1条
2
充油电缆的油样试验
13.2.2条
3
电缆桥架和电缆支架上电缆敷设
13.2.3条
4
桥架内、支架上电缆的固定
13.2.4条
5
管道内电缆的敷设
13.2.5条

直埋电缆的敷设
13.2.7条
7
电缆的防火与阻燃
13.2.8条
施工单位检查
评定结果
专业技术负责人
年 月 日
质量检查员

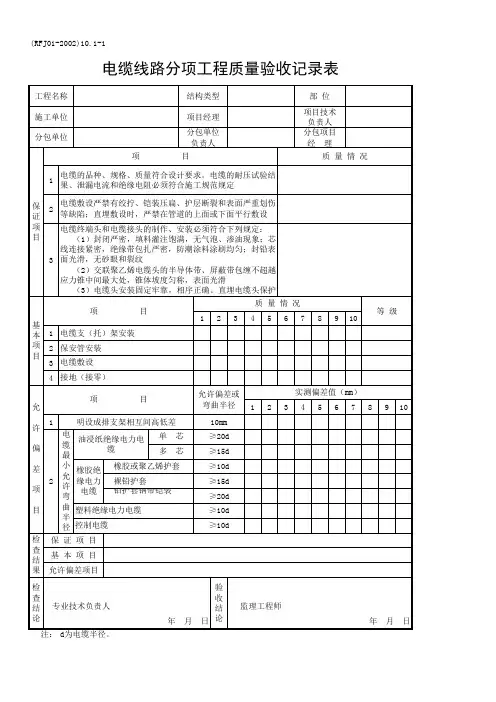

电缆线路分项工程质量验收记录表-(RFJ01-2002)10.1-1

电缆线路分项工程质量验收记录表-(RFJ01-2002)10.1-1

项
目
基 本 1 电缆支（托）架安装 项 2 保安管安装 目
3 电缆敷设
质量情况 1 2 3 4 5 6 7 8 9 10
等级
4 接地（接零）
允
项
目
允许偏差或
实测偏差值（mm）
弯曲半径 1 2 3 4 5 6 7 8 9 10
许1
明设成排支架相互间高低差
偏
电 缆 最
油浸纸绝缘电力电 缆
单芯 多芯
差 项
项 电缆终端头和电缆接头的制作、安装必须符合下列规定：
目
（1）封闭严密，填料灌注饱满，无气泡、渗油现象；芯
线连接紧密，绝缘带包扎严密，防潮涂料涂刷均匀；封铅表
3 面光滑，无砂眼和裂纹
（2）交联聚乙烯电缆头的半导体带、屏蔽带包缠不超越
应力锥中间最大处，锥体坡度匀称，表面光滑
（3）电缆头安装固定牢靠，相序正确。直埋电缆头保护
2
小 允 许 弯
橡胶绝 缘电力
电缆
橡胶或聚乙烯护套
裸铅护套 铅护套钢带铠装
目
曲 塑料绝缘电力电缆
半
径 控制电缆
检 保证项目
查 结
基本项目
果 允许偏差项目
10mm ≥20d ≥15d ≥10d ≥15d ≥20d ≥10d ≥10d
检 查 结 专业技术负责人 论
注： d为电缆半径。
验 收 结 年 月 日论
(RFJ01-2002)10.1-1
电缆线路分项工程质量验收记录表
工程名称 施工单位 分包单位结构类型项目经理来自分包单位 负责人项
目
部位
项目技术 负责人
分包项目 经理
质量情况
1
电缆的品种、规格、质量符合设计要求。电缆的耐压试验结 果、泄漏电流和绝缘电阻必须符合施工规范规定

电缆线路工程检验批质量验收记录表

电缆线路工程检验批质量验收记录表

电气工程检验批电缆线路工程检验批质量验收记录〔SY4206－2007〕表6.1〔共两页〕管配线工程检验批质量验收记录〔SY4206－2007〕滑接线安装工程检验批质量验收记录〔SY4206－2007〕母线安装工程检验批质量验收记录〔SY4206－2007〕电力变压器安装工程检验批质量验收记录〔SY4206－2007〕〔SY4206－2007〕断路器安装工程检验批质量验收记录〔SY4206－2007〕隔离开关、负荷开关及高压熔断器安装工程检验批质量验收记录〔SY4206－2007〕电抗器安装工程检验批质量验收记录〔SY4206－2007〕避雷器安装工程检验批质量验收记录〔SY4206－2007〕电容器安装工程检验批质量验收记录〔SY4206－2007〕互感器安装工程检验批质量验收记录〔SY4206－2007〕蓄电池安装工程检验批质量验收记录〔SY4206－2007〕照明器具及配电箱、板安装工程检验批质量验收记录〔SY4206－2007〕电动机的电气检查和接线工程检验批质量验收记录〔SY4206－2007〕二次回路结线工程检验批质量验收记录〔SY4206－2007〕电伴热带安装工程检验批质量验收记录〔SY4206－2007〕接地装置及避雷针〔带、网〕安装工程检验批质量验收记录〔SY4206－2007〕土石方工程检验批质量验收记录〔SY4206－2007〕现场浇注根底工程检验批质量验收记录〔SY4206－2007〕装配式预制根底工程检验批质量验收记录〔SY4206－2007〕岩石根底工程检验批质量验收记录〔SY4206－2007〕杆塔工程检验批质量验收记录〔SY4206－2007〕拉线安装工程检验批质量验收记录〔SY4206－2007〕导线架设工程检验批质量验收记录〔SY4206－2007〕附件安装工程检验批质量验收记录〔SY4206－2007〕杆上电器设备及接户线安装工程检验批质量验收记录〔SY4206－2007〕杆塔接地工程检验批质量验收记录〔SY4206－2007〕附录C〔标准性附录〕电气工程质量控制资料核查记录电气工程质量控制资料核查记录应按表C.9进行。

表电缆线路单元工程安装质量验收评定表

3
厂房内、隧道、沟道内敷设
1）铠甲电缆防腐处理符合设计文件要求；
2）电缆排列整齐，无交迭压，电缆引出方向一致，备用长度一致，相互间距一致；
3）电缆最小弯曲半径不小于10D（D为电缆外径)
4
管道内
敷设
1）管道内应清洁无杂物、积水，电缆进出管口密封；
2）裸铠装电缆与其他有外防护层的电缆不应穿入同一管内
5
3）保护管连接处平滑、严密、高低一致；
4）管道内壁无积水，无杂物堵塞。穿入管中电缆的数量符合设计文件要求，保护层无损伤
4
沟槽内
敷设
1）槽底填砂厚度为槽深的1/3；
2）沟槽上盖板完整，接头够标志完整、正确；
3）电缆与热力管道、热力设备之间的净距，平行时不小于1m，交叉时不小于0.5m；
4）交流单芯电缆排列方式符合设计文件要求
一般项目
电气试验检查
主控项目
一般项目
施工单位自评意见
安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。
（签字，加盖公章）年月日
监理单位意见
安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。
敷设检查
主控项目
1
电缆头
制作
1）电缆芯线无损伤，芯线之间及芯线对地绝缘良好；
2）电缆头制作所用的材料应清洁干燥，绝缘良好；
3）制作工艺正确，包扎紧密、整齐、密封良好
2
防火

电缆线路工程分项工程质量验收记录表

序号
检验项目
施工单位
检验结果
建设（监理）单位验收结论
1
电缆及其规格、型号必须符合设计规定，电缆的外观不应受损，电缆的封端应严密
□合格□不合格
2
电
缆
保
护
管
安
装
1、电缆线保护管不应有穿孔、裂缝
和严重锈蚀
□合格□不合格
*2、管口应无毛刺、棱角，应做成喇叭形，并列敷设的电缆管口应排列整齐
□合格□不合格
3、弯曲半径不应小于所穿电缆最小弯曲半径，内径与电缆外径之比不得小于1.5
表B.0.1电缆线路分项工程质量验收记录表（一）
单位工程名称
（改为单位工程，以便与项目名称相区别。）
分部工程名称
电气
检验批数
（该分项的检验批数）
施工单位
项目经理
项目技术
负责人
分包单位
分包单位
负责人
分包单位
技术负责人
施工执行标准名称及编号
GB50168-2006 电气装置安装工程电缆线路施工及验收规范
□合格□不合格
2、电缆管内应无积水且无杂物阻塞，单芯电缆不得单独穿入管内。
□合格□不合格
7
电缆构筑物中电缆的敷设
1、电力电缆与控制电缆不宜配置在同一层支架或桥架上
□合格□不合格
2、电缆的分层配置应按电压的高低由下而上配置
□合格□不合格
3、电缆与热力设备、热管道的间距应符合规范规定，当条件受限制时应采取隔热措施
单芯（15）
□合格□不合格
钢铠护套
多芯（20）
□合格□不合格
单芯（20）
□合格□不合格
表B.0.1电缆线路分项工程质量验收记录表（四）

电缆线路工程单位工程质量验收与评定记录表

工程编号:Q/CSG 表8-2.0电缆线路工程单位工程质量验收与评定记录表Q/CSG 表 8-2.0单项工程名称建设单位 设计单位开工日期施工单位监理单位竣工日期序 号项目 验收内容业主项目部核查意见启委会验收组 抽查意见1 分部工程质量 验收结果统计 分部工程名称验收 结论1.1 电缆线路土建分部工程1.2电缆线路安装分部工程1.3 电气试验分部工程验收结果应核查分部工程数实核查分部工程数符合标准及设计要求的分部工程数2质量控制资料 核查出厂证 件及试 验资料2.1出厂合格证材料设备质量证明2.2试验和检测报告2.3线路参数测试报告主要技 术资料 及施工 记录2.4设计变更及图纸会检纪要2.5施工质量检查及评级记录2.6分部工程验收消缺整改记录2.7隐蔽工程验收记录2.8 WHS 质量控制记录监理过 程控制 资料2.9监理旁站记录2.10监理初检消缺整改记录核查结果应核查资料项数实核查资料项数符合标准要求项数3安全和主要功 能抽查3.1接地电阻抽查 检查结果：3.2电缆沟排水抽查3.2电缆绝缘性能抽查抽查结果应核查功能项数实核查功能项数符合标准和设计要求功能项数4 观感质量验收4.1电缆及其地面路径标识检杳4.2电缆沟、管外观检杳4.3电缆桥架、支架安装、电缆敷设及接线工艺检查4.4接地装置外观检杳工程项目名称备注：1•检查意见栏填写要求：符合要求的检查项打“V”，不符合要求的检查项打“X” ，未检查项打“/；”2•验收结论栏填写“优良”或“合格” ”3•单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收。

电缆线路施工质量验评表

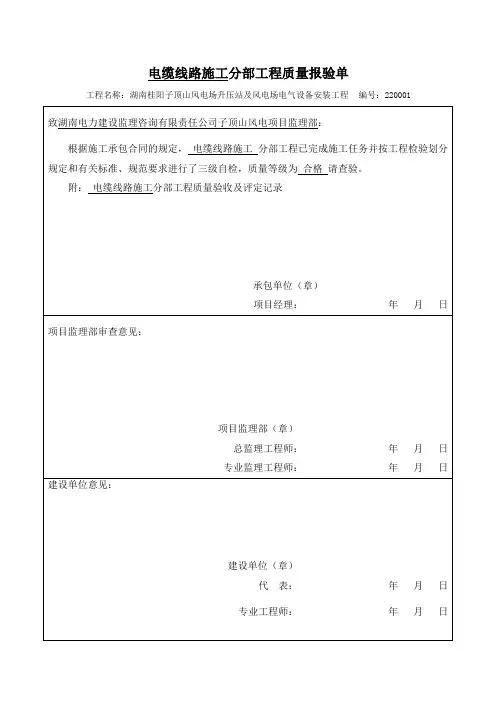

电缆线路施工分部工程质量报验单工程名称：湖南桂阳子顶山风电场升压站及风电场电气设备安装工程编号：220001致湖南电力建设监理咨询有限责任公司子顶山风电项目监理部：根据施工承包合同的规定，电缆线路施工分部工程已完成施工任务并按工程检验划分规定和有关标准、规范要求进行了三级自检，质量等级为合格请查验。

附：电缆线路施工分部工程质量验收及评定记录承包单位（章）项目经理：年月日项目监理部审查意见：项目监理部（章）总监理工程师：年月日专业监理工程师：年月日建设单位意见：建设单位（章）代表：年月日专业工程师：年月日电缆线路施工分部工程验评表表号：DL/T5161.1-表4.0.2编号：220001序号分项工程名称性质质量等级备注1 电缆敷设合格2 电力电缆终端制作及安装合格3 电缆防火与阻燃合格45678910验收结论：质检机构质量验收评定意见签名工地年月日质检部年月日监理年月日建设单位年月日箱式变压器安装分部工程质量报验单工程名称：湖南桂阳子顶山风电场升压站及风电场电气设备安装工程编号：220002致湖南电力建设监理咨询有限责任公司子顶山风电项目监理部：根据施工承包合同的规定，箱式变压器安装分部工程已完成施工任务并按工程检验划分规定和有关标准、规范要求进行了三级自检，质量等级为合格请查验。

附：箱式变压器安装分部工程质量验收及评定记录承包单位（章）项目经理：年月日项目监理部审查意见：项目监理部（章）总监理工程师：年月日专业监理工程师：年月日建设单位意见：建设单位（章）代表：年月日专业工程师：年月日箱式变压器安装分部工程验评表表号：DL/T5161.1-表4.0.2编号：220002序号分项工程名称性质质量等级备注1 变压器整体检查合格2 电气试验合格3 箱式变压器带电试运合格45678910验收结论：质检机构质量验收评定意见签名工地年月日质检部年月日监理年月日建设单位年月日35KV配电柜安装分部工程质量报验单工程名称：湖南桂阳子顶山风电场升压站及风电场电气设备安装工程编号：260101致湖南电力建设监理咨询有限责任公司子顶山风电项目监理部：根据施工承包合同的规定， 35KV配电柜安装分部工程已完成施工任务并按工程检验划分规定和有关标准、规范要求进行了三级自检，质量等级为合格请查验。
