网络摄像机（Network Camera）2012-3用户手册注意事项：请勿将重物至于本设备上；请勿让任何固体或液体，掉入或渗入设备内；请定期用刷子对电路板、接插件等进行除尘，在进行机体清洁工作前，请关闭电源并拔掉电源；请勿自行对本设备进行拆卸、维修或更换零件。

使用环境：请在温度-10℃~60℃,湿度小于90%的环境中放置和使用本产品；请勿将本设备暴露在多烟、多尘的环境；避免强烈的碰撞，请勿摔落机器；请保持本产品的水平安装，安装在稳定的场所，注意防止本产品坠落；请安装在通风良好的场所；仅可在额定输入输出范围内使用。

适用产品：本说明书适用于本公司各种网络摄像机系列产品，包括室内枪机系列、红外防水系列、海螺系列、半球系列、家用机器人系列等。

特别声明：本手册所涵盖的内容均参考此使用手册编写时最新的消息，当涉及的内容发生改变时，恕不另行通知。

如果您有什么疑问或需要请随时联系我们。

目录第一章产品介绍1.1 产品概述本设备是专为安防领域设计的一款优秀的数字监控产品。

采用嵌入式LINUX操作系统，使系统运行更稳定；采用标准的H.264视频压缩算法，实现了高画质、低码率的同步音视频监控；采用TCP/IP等网络技术，具有强大的网络数据传输能力和远程操控能力。

本设备可以通过网络组成一个强大的安全监控网，配合专业网络视频监控设备和平台软件，充分体现出其强大的组网和远程监控能力。

同时本品也可以本地独立工作。

适合需要网络远程监控的各种场合，如：取款机、银行柜员、超市、工厂等的网络监控。

看护所、幼儿园、学校提供远程监控服务。

智能化门禁系统。

智能化大厦、智能小区管理系统。

电力电站、电信基站的无人值守系统。

户外设备监控管理桥梁、隧道、路口交通状况监控系统。

流水线监控，仓库监管。

对道路交通24小时监察。

森林、水源、河流资源的远程监控。

机场、火车站、公共汽车站等。

1.2 产品主要功能实时监视·具备模拟输出接口可通过监视器或DVR等监控设备实现监视功能存储功能·最大支持32G TF卡(部分产品支持)，实现录像抓图文件本地存放·通过客户端软件或监控平台，实现录像抓图文件远程存放·存储数据采用专用格式，无法篡改数据，保证数据安全压缩方式·音视频信号由独立硬件实时压缩，实现声音与图像保持稳定同步备份功能·客户端电脑可通过网络下载TF卡上的文件进行备份录像回放功能·实现独立全实时录像，还可同时实现检索、网络监视、录像查询、下载等·支持快放、慢放等多种回放模式·可选择画面任意区域进行局部放大网络操作功能·可通过网络(包括手机)进行远程实时监视·远程云台控制·远程录像查询及实时回放报警联动功能·报警联动录像、抓图、邮件等通讯接口·具备RS485接口，实现云台控制·具备标准以太网接口，实现网络远程访问功能及远程升级维护功能。

网络监控摄像机连接拾音器详细方法一、确定设备和拾音器的兼容性二、选择适合的拾音器根据实际需要选择适合的拾音器。

一般来说，拾音器主要有电容式麦克风和电动式麦克风两种类型，根据具体需求选择合适的类型。

三、确定连接方式拾音器可以通过有线或者无线方式连接到网络监控摄像机。

根据实际场景、要求和设备的接口类型，选择对应的连接方式。

1.有线连接方式有线连接方式一般有两种情况：（1）直接连接：将拾音器的音频输出端通过音频线连接到网络监控摄像机的音频输入端。

需要注意的是，有些网络监控摄像机的音频输入端并不支持麦克风级别的音频信号，这时需要通过一个音频放大器将音频信号放大后再输入到网络监控摄像机。

（2）通过中继器连接：有时由于设备之间的距离较远，需要通过中继器来延长连接距离。

将拾音器的音频输出端连接到中继器的音频输入端，再将中继器的音频输出端连接到网络监控摄像机的音频输入端。

2.无线连接方式无线连接方式主要有两种情况：（1）WiFi连接：将拾音器接入到一个WiFi网络中，然后将网络监控摄像机通过WiFi连接到同一个网络中。

这样，网络监控摄像机就可以通过网络获取到拾音器传输的音频信号。

需要注意的是，WiFi连接的稳定性和传输带宽可能会有一定影响。

（2）专用通信协议连接：有些拾音器和网络监控摄像机支持专用的无线通信协议，可以通过这种专用协议进行连接。

这种连接方式一般可以提供更高的稳定性和传输带宽。

四、配置设备参数和网络设置在连接完设备后，需要对设备的参数和网络进行配置，确保设备可以正常工作。

1.设备参数配置根据设备的说明书和操作指南，进行设备参数配置。

主要包括音频输入源的选择、音频采样率和位宽的设置等。

根据实际需要，可以设置设备的触发方式、灵敏度和录制参数等。

2.网络设置五、测试设备连接和功能在进行正式使用之前，需要进行设备连接和功能测试，确保设备可以正常工作。

1.设备连接测试连接虽然简单，但在一些特殊环境下也可能存在一些问题，比如物理接口不匹配、线缆连接松动等。

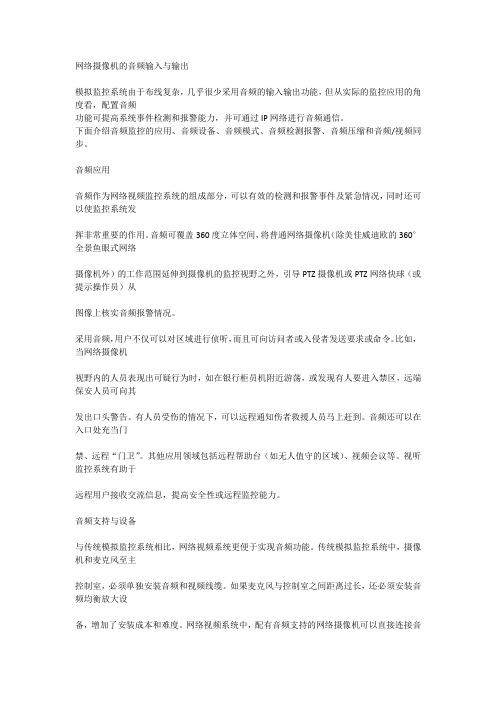

网络摄像机的音频输入与输出模拟监控系统由于布线复杂，几乎很少采用音频的输入输出功能，但从实际的监控应用的角度看，配置音频功能可提高系统事件检测和报警能力，并可通过IP网络进行音频通信。

下面介绍音频监控的应用、音频设备、音频模式、音频检测报警、音频压缩和音频/视频同步。

音频应用音频作为网络视频监控系统的组成部分，可以有效的检测和报警事件及紧急情况，同时还可以使监控系统发挥非常重要的作用。

音频可覆盖360度立体空间，将普通网络摄像机（除美佳威迪欧的360°全景鱼眼式网络摄像机外）的工作范围延伸到摄像机的监控视野之外，引导PTZ摄像机或PTZ网络快球（或提示操作员）从图像上核实音频报警情况。

采用音频，用户不仅可以对区域进行侦听，而且可向访问者或入侵者发送要求或命令。

比如，当网络摄像机视野内的人员表现出可疑行为时，如在银行柜员机附近游荡，或发现有人要进入禁区，远端保安人员可向其发出口头警告。

有人员受伤的情况下，可以远程通知伤者救援人员马上赶到。

音频还可以在入口处充当门禁、远程“门卫”。

其他应用领域包括远程帮助台（如无人值守的区域）、视频会议等。

视听监控系统有助于远程用户接收交流信息，提高安全性或远程监控能力。

音频支持与设备与传统模拟监控系统相比，网络视频系统更便于实现音频功能。

传统模拟监控系统中，摄像机和麦克风至主控制室，必须单独安装音频和视频线缆。

如果麦克风与控制室之间距离过长，还必须安装音频均衡放大设备，增加了安装成本和难度。

网络视频系统中，配有音频支持的网络摄像机可以直接连接音频设备（麦克风及扬声器），同时，网络摄像机直接压缩处理音频，并通过用于监控记录的同一网线发送音频和视频。

不需额外布线，也便于音频和视频同步。

集成音频功能的网络摄像机或视频编码器，配有内置麦克风和/或mic-in（麦克输入）/line-in （线路输入）插孔。

利用mic-in/line-in支持，用户可选用另一种类型或质量的麦克风，取代摄像机或视频编码器的内置麦克风。

高清网络摄像机使用手册声明本手册可能在某些技术细节方面描述不够准确或存在印刷错误，假如您在使用过程中按照使用手册无法解决问题时，请致电我公司技术部垂询相关操作方法。

本手册的内容将做不定期的更新，恕不另行通知。

✋远离高温的热源和环境；避免阳光直接照射；✋为确保服务器的正常散热，应避开通风不良的场所，注意防水，防潮，防雷。

如需安装到户外，则需要安置防水箱，将服务器固定其中；✋本机应水平安装或壁挂安装，避免安装在会剧烈震动的场所，勿将其它设备放于本机上。

2、避免电击和失火✋切记勿用湿手触摸电源和服务器；✋勿将液体溅落在服务器上，以免造成机器内部短路或失火；✋勿将其它设备直接放置于本服务器上部；✋非专业人员请勿自行拆开机壳，避免损坏和电击；3、运输与搬运✋本机的包装经过抗震设计和实验，确保在运输过程中服务器不会受到意外损坏，所以在搬运本机时，最好使用原来的包装材料和纸箱；✋运输装有硬盘的服务器时，务必将硬盘固定安装在服务器内的硬盘卡位内，并用螺丝固定，否则可能会造成硬盘损伤而影响正常工作；✋避免在过冷、过热的场所间相互搬动服务器，以免机器内部产生结露，影响机器的使用寿命；✋严禁带电搬动本机，否则会损坏硬盘和主板；目录1 产品简介 (4)1.1产品简介 (4)1.2功能简介 (4)1.3技术规格 (4)2 外观与说明 (5)3 设备与安装 (7)3.1 运行环境 (7)3.2 设备安装 (7)4 IE 版客户端 (7)4.1 准备工作 (7)4.2 开始登陆 (7)4.3 功能简介 (8)4.3.1实时监视 (8)4.3.2录像回放 (10)4.3.3 参数设置 (11)4.3.3.1基本信息设置 (12)4.3.3.2网络参数设置 (15)4.3.3.3通道参数设置 (20)4.3.3.4报警参数设置 (24)4.3.3.5前端存储设置 (26)5.常见问题解答 (29)5.1无法通过浏览器访问网络摄像机 (29)5.2云台或球型摄像机不能控制 (30)5.3程序升级以后，无法正常播放视频 (30)5.4如何使网络摄像机在公网（Internet）上进行视频传输服务 (30)5.5为何正常数据不能通过交换机 (31)5.6为何升级后通过浏览器访问网络摄像机会出错 (31)6.附录 (32)附录A关于网络摄像机端口占用（映射）的问题说明 (32)附录B 出厂默认参数 (33)7.术语解释 (34)1产品简介1.1产品简介感谢您使用本公司产品，我们将向您提供最好的服务。

网络摄像机使用说明书V2.0尊敬的用户，因本机功能设置较为专业，使用前，请您仔细阅读本系统用户手册。

网络摄像机使用手册声明本手册可能在某些技术细节方面描述不够准确或存在印刷错误，假如您在使用过程中按照使用手册无法解决问题时，请致电我公司技术部垂询相关操作方法。

本手册的内容将做不定期的更新，恕不另行通知。

使用注意事项1、安装环境✋远离高温的热源和环境；避免阳光直接照射；✋注意防水, 有水接触到设备时, 立即断电.✋避免在过于潮湿的环境使用, 请在参考的适用湿度范围（-10℃~ +55 ℃）内使用。

✋避免在过热或过冷环境使用, 请在参考的适用温度范围（85%RH以下）内使用。

✋本机应水平安装或壁挂安装，避免安装在会剧烈震动的场所，勿将其它设备放于本机上。

2、运输与搬运✋本机的包装经过抗震设计和实验，确保在运输过程中摄像机不会受到意外损坏，所以在搬运本机时，最好使用原来的包装材料和纸箱；✋避免在过冷、过热的场所间相互搬动摄像机，以免机器内部产生结露，影响机器的使用寿命；✋严禁带电搬动本机，否则会损坏主板；目录1 产品简介 (4)1.1产品简介 (4)1.2功能简介 (4)1.3技术规格 (4)2 外观与说明 (6)3 设备与安装 (8)3.1 运行环境 (8)3.2 设备安装 (8)4 IE 版客户端 (8)4.1 准备工作 (9)4.2 开始登陆 (9)4.3 参数设置 (10)4.3.1实时监视 (10)4.3.2录像回放 (11)4.3.3 参数设置 (12)4.3.3.1基本信息设置 (13)4.3.3.2网络参数设置 (15)4.3.3.3通道参数设置 (19)4.3.3.4报警参数设置 (22)4.3.3.5前端存储设置（适用于带SD卡的设备） (24)5.常见问题解答 (26)5.1无法通过浏览器访问网络摄像机 (26)5.2云台或球型摄像机不能控制 (26)5.3程序升级以后，无法正常播放视频 (26)5.4如何使网络摄像机在公网（Internet）上进行视频传输服务 (27)5.5为何正常数据不能通过交换机 (27)5.6为何升级后通过浏览器访问网络摄像机会出错 (28)5.7网络摄像机485不能灵敏控制 (28)6.附录 (29)附录A关于网络摄像机端口占用（映射）的问题说明 (29)附录B 出厂默认参数 (30)1产品简介1.1产品简介感谢您使用本公司产品，我们将向您提供最好的服务。

尊敬的用户，因本机功能设置较为专业，使用前，请您仔细阅读本系统用户手册。

高清网络摄像机使用手册声明本手册可能在某些技术细节方面描述不够准确或存在印刷错误，假如您在使用过程中按照使用手册无法解决问题时，请致电我公司技术部垂询相关操作方法。

本手册的内容将做不定期的更新，恕不另行通知。

装箱清单名称数量高清网络摄像机主机1台12V电源1套《高清网络摄像机用户使用说明书》1本配套光盘1张合格证以及保修卡各1张使用注意事项1、安装环境✋远离高温的热源和环境；避免阳光直接照射；✋为确保摄像机的正常散热，应避开通风不良的场所，注意防水，防潮，防雷。

如需安装到户外，则需要安置防水箱，将摄像机固定其中；✋本机应水平安装或壁挂安装，避免安装在会剧烈震动的场所，勿将其它设备放于本机上。

2、避免电击和失火✋切记勿用湿手触摸电源和摄像机；✋勿将液体溅落在摄像机上，以免造成机器内部短路或失火；✋勿将其它设备直接放置于本摄像机上部；✋非专业人员请勿自行拆开机壳，避免损坏和电击；3、运输与搬运✋本机的包装经过抗震设计和实验，确保在运输过程中摄像机不会受到意外损坏，所以在搬运本机时，最好使用原来的包装材料和纸箱；✋避免在过冷、过热的场所间相互搬动摄像机，以免机器内部产生结露，影响机器的使用寿命；✋严禁带电搬动本机，否则会损坏主板；目录1 产品简介 (4)1.1产品简介 (4)1.2功能简介 (4)1.3技术规格 (4)2 外观与说明 (5)3 设备与安装 (6)3.1 运行环境 (7)3.2 设备安装 (7)4 IE 版客户端 (7)4.1 准备工作 (7)4.2 开始登陆 (7)4.3 功能简介 (8)4.3.1实时监视 (8)4.3.2录像回放 (10)4.3.3 参数设置 (11)4.3.3.1基本信息设置 (12)4.3.3.2网络参数设置 (15)4.3.3.3通道参数设置 (20)4.3.3.4报警参数设置 (24)4.3.3.5前端存储设置 (26)5.常见问题解答 (29)5.1无法通过浏览器访问网络摄像机 (29)5.2云台或球型摄像机不能控制 (30)5.3程序升级以后，无法正常播放视频 (30)5.4如何使网络摄像机在公网（Internet）上进行视频传输服务 (30)5.5为何正常数据不能通过交换机 (31)5.6为何升级后通过浏览器访问网络摄像机会出错 (31)6.附录 (32)附录A关于网络摄像机端口占用（映射）的问题说明 (32)附录B 出厂默认参数 (33)7.术语解释 (34)1产品简介1.1产品简介感谢您使用本公司产品，我们将向您提供最好的服务。

网络摄像机功能概述此文章主要对网络摄机（IP Camera）的硬件元件组成及常见功能作简单介绍，同时就技术参数等作概述。

一：网络摄像机的主要硬件组成。

1.镜头（LENS）不同的镜头价格差别很大，从几十到几百都有。

镜头的种类(根据应用场合分类）广角镜头：视角90度以上，观察范围较大近处图像有变形标准镜头：视角30度左右，使用范围较广长焦镜头：视角20度可达几十毫米或上百毫米变焦镜头：镜头焦距连续可变，焦距可以从广角变到长焦，焦距越长则成像越大。

针孔镜头：用于隐蔽观察，经常被安装在天花板或墙壁内镜头的焦距定焦距：焦距固定不变。

可分为有光圈和无光圈。

有光圈：镜头光圈大小可以调节；无光圈即定光圈其通光是固定不变的变焦距：焦距可以根据需要进行调节、使被摄物体的图像放大或缩小图像传感器（CCD CMOS）2.滤光片白天需用滤光片去除自然光中的部分红外光，避免干扰成像。

晚上红外拍摄需要红外成像，所以需去掉滤光片。

3.红外灯板红外灯板上的红外LED灯提供红外线，以便红外成像。

依功率不同，距离不同。

4.PoE 供电模块通过PoE模块，网络摄像机能从网络交换机中得到电源供电。

1）电压在44~57 V（DC）之间，一般为48V2）允许最大电流550mA,最大启动电流为500mA3）典型工作电流在10-350mA,超载电流为350-500mA4）在空载条件下，最大的需要电流为5mA5）为PD设备提供3.84—12。

95 五个等级的电源功率请求，最大不超过13W5.前端存储通过SD/SDHC卡实现本地存储。

现SDHC卡最高可达32G6.主控芯片（如TMS320DM368）实现整个产品功能的协调控制及视频处理。

不同芯片实现的效果不同，如TMS320DM3555不支持H.264，DM368，DM36支持。

芯片的不同会影响产品的稳定性，图像的质量等。

7.Nand Flash实现软件存储功能。

8.DDR2 内存提供主芯片数据处理缓冲，存储。

高清网络摄像机用户手册版本：1.0日期：2022.04目录1说明 (2)2安全注意事项 (3)3接口说明 (3)4功能使用说明 (4)4.1网络连接拓扑图 (4)4.2网络访问配置 (4)4.2.1浏览器设置 (4)4.2.2登录界面 (5)4.3实时预览 (6)4.4电子放大 (7)4.5其它功能 (7)4.6参数配置 (7)4.6.1设备信息 (8)4.6.2时间设置 (9)4.6.3音频设置 (10)4.6.4语音报警输出 (10)4.6.5报警灯输出 (11)4.6.6显示设置 (12)4.6.7编码设置 (13)4.6.8图像参数 (14)4.6.9移动侦测 (15)4.6.10遮挡报警 (16)4.6.11隐私遮蔽 (17)4.6.12人形检测 (17)4.6.13网络设置 (18)4.6.14HTTP/HTTPS (19)4.6.15RTSP设置 (19)4.6.16多播配置 (20)4.6.17用户管理 (20)4.6.18自动维护 (21)4.6.19恢复默认 (21)4.6.20本地设置 (21)4.6.21开发者选项 (22)4.7文件管理 (22)4.8退出系统 (22)5常见故障排查 (23)1说明本手册为用户正确使用我司网络摄像机提供了必要的操作说明。

鉴于本设备的专业性及其具有的强大功能，请务必在使用本设备之前仔细阅读使用手册，请由受过培训的专业人员严格遵照用户手册中的操作步骤和注意事项来使用和维护本设备。

建议将用户手册及相关文档备份好，以备必要时查询。

2安全注意事项在任何时候都请严格遵守下列注意事项：1、安装和使用本产品之前，请用户确保已详细阅读并充分了接本产品之使用说明，仔细阅读用户手册，并妥善保管，以便日后使用；2、应遵守用户手册上的所有注意事项，遵守全部指示操作和使用说明；3、在擦拭机器前，请先断开电源；4、应防止异物进入本产品内并勿让本产品的安装线过长以致产生过载；5、请不要安装在不牢固的支架或墙体上，否则会导致人机受损；6、由于打开或拆开本产品，可能导致触电或其他危险，请不要试图自行维修，全部维修事项请与本公司联系；7、更换零件时，请使用本公司认可的或与原部件性能相同的零件；8、产品安装时为加强紧固，建议使用螺纹紧固胶；9、不要在超出本设备许可的工作温度或储存温度环境中使用或存放仪器；10、不要将本设备镜头直接对准很高强度的热辐射源，例如太阳、激光器、电焊机等，否则可能导致红外热像机内探测器永久受损；11、当不使用本设备时，请将仪器和所有配件放置在专用包装箱内；12、请勿频繁通断机器电源，开机关机的时间间隔不能小于30秒；13、不要敲打、扔掷或震动仪器和配件，以免造成损坏；14、请勿自行拆卸本机，这有可能造成设备损坏，并丧失保修权利；注意：1、运输、保存及安装过程中，应防止重压、剧烈振动和浸水，否则会造成设备的损坏；2、如果希望改变已经安装产品的位置，请确保电源关闭后再进行移动；3、如果本产品工作不正常，请联系本公司，不要以任何方式拆卸或修改本产品，对于未经认可的修改或维修导致的问题，生产厂家不承担责任；擦拭本设备时请遵照以下措施：1、非光学表面：在必要时可以使用干净柔软的布擦拭热像仪的非光学表面；2、光学表面：使用热像仪时请避免弄脏锗窗口的光学表面，特别要避免用手触碰锗玻璃，因手上的汗迹会在镜头玻璃上留下痕迹且可能会腐蚀玻璃表面的光学镀膜层。

H.264 IP CAMERA使用手册感谢您使用本公司的网络摄像机声明：本手册可能某些细节描述不够准确，如果您按照手册使用时有无法解决的问题，请与公司技术支持部或产品供应商联系。

本手册内容将不定期更新，恕不另行通知。

IP CAMERA出厂默认参数出厂默认的IP地址：192.168.1.22用户名：admin 密码：admin123Web端口：8080 （TCP）通讯端口：9997 （UDP)Video Surveillance管理软件出厂默认参数用户名：admin 密码：admin123目录一、产品介绍――――――――――――――――――――――――――――――――4二、产品结构――――――――――――――――――――――――――――――――5三、产品硬件安装――――――――――――――――――――――――――――――6四、产品规格――――――――――――――――――――――――――――――――8五、网页操作说明――――――――――――――――――――――――――――――9 附录 1 常用动态域名设置―――――――――――――――――――――――――――――28 附录 2 常用路由器端口映射设置――――――――――――――――――――――――――30 附录 3 常见问题解答―――――――――――――――――――――――――――――――31一、产品介绍1-1简介IP CAMERA 是一台可独立运作的网页服务器，不需连接到计算机上, 供用户从世界各地以网页浏览器或客户端软件来实时监看影像监听声音.其为一低成本的远程视讯、音频传输解决方案, IP CAMERA本身已经集成摄像头.在远程的用户只需在网页浏览器上入IP CAMERA的IP 地址或网域名, 就可实时由远程监看影像，监听现场声音，还可以与计算机进行对讲。

使用操作非常方便. 同时IP CAMERA可设定12 个用户账号及指定固定IP 地址来绑定, 以防外人偷看, 并具有移动侦测功能, 当有事件发生时会主动发送电子邮件、抓拍或录像存储在本机SD卡上，方便用户查询. IP CAMERA 另提供一套Windows 系统用的多屏管理软件, 让用户可在一台计算机上同时最多可以监控32路图像.IP Camera是一款一体化IP摄像机解决方案。
