电力变压器容量的计算方法 电力变压器容量规格0kva

一、按变压器的效率最高时的负荷率βM来计算变压器容量当建筑物的计算负荷确定后，配电变压器的总装机容量为：S=Pjs/βb×cosφ2(KVA) (1)式中Pjs——建筑物的有功计算负荷KW;cosφ2——补偿后的平均功率因数，不小于0.9;βb——变压器的负荷率。

因此，变压器容量的最终确定就在于选定变压器的负荷率βb。

我们知道，当变压器的负荷率为：βb=βM=Po/PKH (2) 时效率最高式中Po——变压器的空载损耗;PKH——变压器的短路损耗。

然而高层建筑中设备用房多设于地下层，为满足消防的要求，配电变压器一般选用干式或环氧树脂浇注变压器，表一为国产SGL型电力变压器最佳负荷率。

表国产SGL型电力变压器最佳负荷率βm容量(千伏安) 500 630 800 1000 1250 1600空载损耗(瓦) 1850 2100 2400 2800 3350 3950负载损耗(瓦) 4850 5650 7500 9200 11000 13300损失比α2：2.62 2.69 3.13 3.20 3.28 3.37最佳负荷率βm% 61.8 61.0 56.6 55.2 55.2 54.5技术文章选择变压器容量的简便方法:我们在平时选用配电变压器时,如果把变压器容量选择过大,就会形成“大马拉小车”的现象。

这不仅增加了设备投资,而且还会使变压器长期处于空载状态,使无功损失增加。

如果变压器容量选择过小,将会使变压器长期处与过负荷状态,易烧毁变压器。

因此,正确选择变压器容量是电网降损节能的重要措施之一,在实际应用中,我们可以根据以下的简便方法来选择变压器容量。

高频变压器变压器容量本着“小容量，密布点”的原则，配电变压器应尽量位于负荷中心，供电半径不超过0.5千米。

配电变压器的负载率在0.5～0.6之间效率最高，此时变压器的容量称为经济容量。

如果负载比较稳定，连续生产的情况可按经济容量选择变压器容量。

对于仅向排灌等动力负载供电的专用变压器，一般可按异步电动机铭牌功率的1.2倍选用变压器容量。

变压器容量的选择与计算电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用，对变电所主接线的形式及其可靠与经济有着重要影响。

所以，正确合理地选择变压器的类型、台数和容量，是主接线设计中一个主要问题。

二、容量选择变压器容量的选择，要根据它所带设备的计算负荷，还有所带负荷的种类和特点来确定。

首先要准确求计算负荷，计算负荷是供电设备计算的基本依据。

确定计算负荷目前最常用的一种方法是需要系数法，按需要系数法确定三相用电设备组计算负荷的基本公式为：有功计算负荷（kw ） c m d e P P K P == 无功计算负荷（kvar ） tan cc Q P ϕ=视在计算负荷（kvA ） cos cc P S ϕ=.1.11c c （2）通风机组需要系数d K =0.7~0.8(取d K =0.8)，cos 0.8ϕ=，tan 0.75ϕ=，因此.2.2.20.85544c d e P K P kw kw ==⨯= .2.22tan 440.7533var c c Q P kw k ϕ==⨯=考虑各组用电设备的同时系数，取有功负荷的为0.95P K =∑，无功负荷的为0.97q K =∑，总计算负荷为 .1.1.2.2()0.95(16044)193.8c d e d e p P K K P K P kw kw =+=⨯+=∑.1.2()0.97(12033)148.41var c c c qQ KQ Q k =+=⨯+=∑244c S kvA ===一台变压器承受总计算负荷时，只过载40%，可继续运行一段时间。

在此时间内，完全有可能调整生产，可切除三级负荷。

条件②是考虑在事故情况下，一台变压器仍能保证一、二级负荷的供电。

当选用不同容量的两台变压器时，每台变压器的容量可按下列条件选择： .1.2N T N T C S S S +>且.1()N T C S S I+∏≥ .2()N T C S S I+∏≥另外，变压器的容量应满足大型电动机及其他冲击负荷的起动要求，并满足今后5-10年负荷增长的需要。

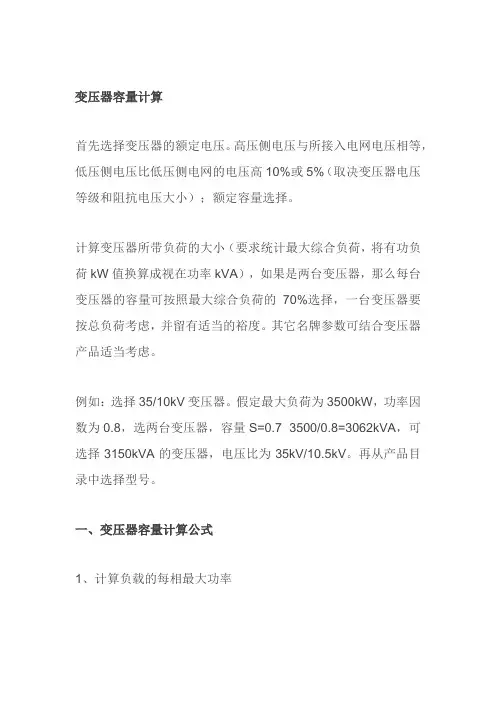

变压器容量计算首先选择变压器的额定电压。

高压侧电压与所接入电网电压相等，低压侧电压比低压侧电网的电压高10%或5%（取决变压器电压等级和阻抗电压大小）；额定容量选择。

计算变压器所带负荷的大小（要求统计最大综合负荷，将有功负荷kW 值换算成视在功率kVA），如果是两台变压器，那么每台变压器的容量可按照最大综合负荷的70%选择，一台变压器要按总负荷考虑，并留有适当的裕度。

其它名牌参数可结合变压器产品适当考虑。

例如：选择35/10kV变压器。

假定最大负荷为3500kW，功率因数为0.8，选两台变压器，容量S=0.7×3500/0.8=3062kVA，可选择3150kVA的变压器，电压比为35kV/10.5kV。

再从产品目录中选择型号。

一、变压器容量计算公式：1、计算负载的每相最大功率将A相、B相、C相每相负载功率独立相加，如A相负载总功率10KW，B 相负载总功率9KW，C相负载总功率11KW，取最大值11KW。

(注：单相每台设备的功率按照铭牌上面的最大值计算，三相设备功率除以3，等于这台设备的每相功率。

)例如：C相负载总功率=电脑300W×10台)+(空调2KW×4台)=11KW2、计算三相总功率11KW×3相=33KW(变压器三相总功率)3、计算变压器总功率三相总功率/0.8，这是最重要的步骤，目前市场上销售的变压器90%以上功率因素只有0.8，所以需要除以0.8的功率因数。

33KW/0.8=41.25KW(变压器总功率)4、计算变压器总容量变压器总功率/0.85，根据《电力工程设计手册》，变压器容量应根据计算负荷选择，对平稳负荷供电的单台变压器，负荷率一般取85%左右。

41.25KW/0.85=48.529KW(需要购买的变压器功率)，那么在购买时选择50KVA的变压器就可以了。

二、关于变压器容量计算的一些问题1、变压器的额定容量，应该是变压器在规定的使用条件下，能够保证变压器正常运行的最大载荷视在功率；2、这个视在功率就是变压器的输出功率，也是变压器能带最大负载的视在功率；3、变压器额定运行时，变压器的输出视在功率等于额定容量；4、变压器额定运行时，变压器的输入视在功率大于额定容量；5、由于变压器的效率很高，一般认为变压器额定运行时，变压器的输入视在功率等于额定容量，由此进行的运算及结果也是基本准确的；6、所以在使用变压器时，你只要观察变压器输出的电流、电压、功率因数及其视在功率等于或小于额定容量就是安全的(使用条件满足时)；7、有人认为变压器有损耗，必须在额定容量90%以下运行是错误的！8、变压器在设计选用容量时，根据计算负荷要乘以安全系数是对的。

电力变压器容量的计算方法变压器容量选择的计算，按照常规的计算方法：是小区住宅用户的设计总容量，就是一户一户的容量的总和，又因为住宅用电是单相，我们需要将这个数转换成三相四线用电，那么，相电流跟线电流的关系就是根号3的问题，也就是就这个单相功率的总和除于1.732，变换为三相四线的功率。

比如现在有一个小区，200户住宅，每户6-8KW用电量，一户一户的总和是1400÷1.732 ≈ 808KW，这个数是小区所有电器同时使用时的最大功率。

但是，实际使用时，这种情况是不会发生的。

那么，就产生了一个叫同时用电率，一般选择70-80%，这是根据小区的用户结构特征所决定的。

一般来说，变压器的经济运行值为75%。

那么，我们可以将这二个值抵消，就按照这个功率求变压器的容量。

所以，这个变压器的容量就是合计的总功率1400÷1.732≈808KW。

根据居民用电的情况，功率因数一般在0.85-0.9，视在功率Sp = P÷0.85 = 808/0.85 ≈951KV A 。

还可以这么计算，先把总功率1400分成三条线的使用功率，就是单相功率，1400÷3=467KW；然后，把这个单相用电转换成三相用电，即467×1.732 ≈ 808KW, 再除于功率因数0.85也≈ 951KV A。

按照这个数据套变压器的标准容量，建议选择二台变压器；总容量为945KVA，一台630KV A的，另一台315KV A的，在实际施工过程中还可以分批投入使用。

如果考虑到今后的发展，也可以选择二台500KV A的变压器，或者直接选择一台1000KV A的变压器。

10KV/0.4KV的电压，1KV A变压器容量，额定输入输出电流如何计算：我们知道变压器的功率KV A是表示视在功率，计算三相交流电流时无需再计算功率因数，因此，Sp=√3×U×I ，那么，I低=Sp/√3/0.4=1/0.6928≈1.4434 也就是说1KV A变压器容量的额定输出电流为1.4434KA，根据变压器的有效率，和能耗比的不同而选择大概范围。

电力变压器常用计算公式1、变压器空载损耗计算：00%100rT I Q S ≈0Q -变压器在空载时的无功损耗，kvar ； 0%I -变压器空载电流百分数； rT S -变压器额定容量，kVA 。

2、变压器负载损耗计算%100K rT u Q S ≈ K Q -变压器在额定负载时的无功功率，kvar ； %u -变压器额定短路阻抗电压百分数； rT S -变压器额定容量，kVA 。

3、变压器功率损失20K P P P β∆=+P ∆-变压器功率损失，kW ；0P -变压器的空载损耗，kW ； β-变压器负载率；K P -变压器短路损耗，kW ；4、变压器无功功率损失20K Q Q Q β∆=+Q ∆-变压器无功功率损失，kVar ； 0Q -变压器在空载时的无功损耗，kvar ； β-变压器负载率；K Q -变压器在额定负载时的无功功率，kvar ；5、变压器的损失率202120%100%cos K N K P P P P P S P P ββφβ+∆∆==⨯++ %P ∆-变压器的损失率；P ∆-变压器功率损失，kW ；1P -变压器电源侧输入功率，kW ； 0P -变压器的空载损耗，kW ；β-变压器负载率；K P -变压器短路损耗，kW ；N S -变压器额定容量，kVA ；2cos φ-变压器负载功率因数；6、变压器的无功损失率2011%100%100%K Q Q Q Q P P β+∆∆=⨯=⨯ %Q ∆-变压器的无功损失率Q ∆-变压器无功功率损失，kVar ； 1P -变压器电源侧输入功率，kW ； 0Q -变压器在空载时的无功损耗，kvar ； β-变压器负载率；K Q -变压器在额定负载时的无功功率，kvar ；7、变压器负载率22cos N P S βφ=β-变压器负载率；2P -变压器电源侧输入功率，kW ；N S -变压器额定容量，kVA ；2cos φ-变压器负载功率因数；8、变压器有功经济负载系数jP β=jP β-变压器有功经济负载系数；0P -变压器的空载损耗，kW ；K P -变压器短路损耗，kW ； 9、变压器综合有功损耗2200()Z Q K Q K P P K Q P P K Q Q ββ∆=∆+∆=+++Z P ∆-变压器综合有功损耗，kW ； 0P -变压器的空载损耗，kW ；K P -变压器短路损耗，kW ；β-变压器负载率；Q K -无功经济当量，kW/kvar ；0Q -变压器在空载时的无功损耗，kvar ； K Q -变压器在额定负载时的无功功率，kvar ；10、变压器年综合电能损耗200%%()()100100P py QrT K Q rT I u W H P K S P K S τβ=+++ P W -变压器年综合电能损耗，kWh ； py H -变压器年带电小时数，h ；τ-变压器年最大负荷损耗小时数，h ；11、变压器年有功电能损耗20T K W Pt P βτ∆=+T W ∆-变压器年有功电能损耗，kWh ； 0P -变压器的空载损耗，kW ； t -变压器全年投入运行小时数，当全年投入运行时间时取8760h ；。

变压器容量和功率单位变压器容量和功率单位导语：在电力系统中，变压器被广泛应用于电能的输送和转换。

了解并合理使用变压器容量和功率单位对于电力工程人员和相关领域的专业人士至关重要。

本文将以此为主题，从浅入深地探讨变压器容量和功率单位的相关知识，并分享个人的观点和理解。

一、变压器容量的概念和分类1. 变压器容量的含义变压器容量指的是变压器所能承载的额定功率。

它反映了变压器的输送能力，也是选择变压器时的重要参数之一。

变压器容量一般以千伏安（kVA）作为单位进行表示。

2. 变压器容量的分类根据应用领域和具体需求，变压器的容量可以进行不同的分类。

常见的分类方式包括：（1）电力变压器：用于输送和变换电能的变压器，其容量通常较大，一般在数百kVA到数千MVA之间。

（2）配电变压器：用于配电系统中，将高压电能变压成低压电能供给用户使用的变压器。

配电变压器的容量一般在几kVA到几百kVA之间，应用范围较广。

（3）特殊用途变压器：用于特定领域的变压器，如电力电子设备中使用的隔离变压器、电力传输中的电感耦合器等。

二、功率单位的介绍和转换1. 功率单位的常见表示方式在电力系统中，功率是描述电能转换和传输能力的重要指标。

功率的单位有多种表示方式，常见的有瓦特（W）、千瓦（kW）、兆瓦（MW）和千兆瓦（GW）等。

2. 功率单位之间的转换关系（1）1千瓦（kW）= 1000瓦特（W）（2）1兆瓦（MW）= 1000千瓦（kW）（3）1千兆瓦（GW）= 1000兆瓦（MW）三、变压器容量计算方法1. 单相变压器容量计算单相变压器容量的计算方法比较简单，可以通过以下公式进行计算：变压器容量（kVA）= 额定电压（kV）× 额定电流（A）2. 三相变压器容量计算三相变压器容量的计算稍微复杂一些，需要考虑电压和电流之间的关系。

计算方法如下：变压器容量（kVA）= 根号3 × 额定电压（kV）× 额定电流（A）四、个人观点和理解变压器容量和功率单位是电力工程中的重要内容，对于合理设计和运行电力系统具有重要意义。

精心整理变压器容量的选择与计算电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用,对变电所主接线的形式及其可靠与经济有着重要影响.所以，正确合理地选择变压器的类型、台数和容量，是主接线设计中一个主要问题。

123.变压器容量的选择，要根据它所带设备的计算负荷,还有所带负荷的种类和特点来确定。

首先要准确求计算负荷,计算负荷是供电设备计算的基本依据.确定计算负荷目前最常用的一种方法是需要系数法，按需要系数法确定三相用电设备组计算负荷的基本公式为：有功计算负荷（kw)c m d e P P K P ==无功计算负荷（kvar ）tan c c Q P ϕ=视在计算负荷（kvA ）cos cc P S ϕ=计算电流（A）c I =式中N U -—用电设备所在电网的额定电压（kv ）;，(1，因此(2qK =∑负荷C S 下变压器长期可靠运行.对仅有一台变压器运行的变电所,变压器容量应满足下列条件 考虑到节能和留有余量,变压器的负荷率一般取70%～85％。

对两台变压器运行的变电所，通常采用等容量的变压器，每台容量应同时满足以下两个条件：①满足总计算负荷70%的需要，即.0.7N T C S S ≈；②满足全部一、二级负荷()C S I+∏的需要，即.()N T C S S I+∏≥。

条件①是考虑到两台变压器运行时，每台变压器各承受总计算负荷的50%，负载率约为0。

7，此时变压器效率较高。

而在事故情况下，一台变压器承受总计算负荷时，只过载40％，可继续运行一段时间。

在此时间内,完全有可能调整生产，可切除：故可选400kvA 的变压器。

若有无功功率补偿装置，可使供电系统的电能损耗和电压损耗降低，从而可选较小容量的电力变压器。

如上例情况，在没有功率补偿装置时，功率因数为0。

794,达不到国家标准,造成电能浪费,假设要使功率因数提高到0.95,无功补偿容量Q N 。

C 应为：84.7=kvar所以经补偿后的结果为：。

控制变压器容量计算
控制变压器容量的计算主要有以下两种方法：
方法一：根据电力系统中的功率平衡原理，可以通过以下公式来计算：变压器容量=用电设备总容量/变压器变压比。

其中，用电设备总容量指的是在变压器所在的电力系统中所有的用电设备的容量之和；变压器变压比指的是变压器的高压侧电压值与低压侧电压值之比。

具体计算步骤如下：首先确定用电设备总容量，即所有接在变压器上的负载设备的容量之和。

然后确定变压器变压比，根据实际情况选择合适的变压器型号。

变压器变压比通常由供电方提供，也可以根据需要自行计算。

利用上述公式进行计算，得到变压器的容量。

方法二：简单经验算法：控制变压器容量=各次级容量之和x%。

这两种方法均可用于计算控制变压器的容量，请根据实际情况选择合适的方法。

教你怎么计算变压器的容量和额定电流变压器的容量和额定电流怎么计算？想必大部分电气设计人员都非常清楚了，但是仍然有部分电气设计人员目前还是云里有雾，甚至还有一些电气设计人员是一问三不知的。

我们都知道配电变压器作为电力系统和工业用户广泛使用的电气设备，在输、配电过程中发挥着十分重要的作用。

所以说变压器容量的选择是一项重要的技术经济活动，既要考虑变压器的经济运行。

更要考虑安全可靠、满足生产使用环境对配电变压器性能指标的要求。

那么变压器的容量和额定电流具体应该怎么计算呢？下面本文详细地给大家讲一讲，希望能给广大电气设计人员加深对变压器的容量和额定电流计算的了解。

01变压器容量的计算及相关注意事项首先选择变压器的额定电压。

高压侧电压与所接入电网电压相等，低压侧电压比低压侧电网的电压高10%或5%(取决变压器电压等级和阻抗电压大小);额定容量选择。

计算变压器所带负荷的大小(要求统计最大综合负荷，将有功负荷kW值换算成视在功率kVA)，如果是两台变压器，那么每台变压器的容量可按照最大综合负荷的70%选择，一台变压器要按总负荷考虑，并留有适当的裕度。

其它名牌参数可结合变压器产品适当考虑。

例如:选择35/10kV变压器。

假定最大负荷为3500kW，功率因数为0.8，选两台变压器，容量S=0.7x3500/0.8=3062kVA，可选择3150kVA的变压器，电压比为35kV/10.5kV。

再从产品目录中选择型号。

(1)变压器容量计算公式:1、计算负载的每相最大功率将A相、B相、C相每相负载功率独立相加，如A相负载总功率10KW，B相负载总功率9KW，C相负载总功率11KW，取最大值11KW。

(注:单相每台设备的功率按照铭牌上面的最大值计算，三相设备功率除以3，等于这台设备的每相功率。

)例如:C相负载总功率=电脑300Wx10台)+(空调2KWx4台)=11KW2、计算三相总功率11KWx3相=33KW(变压器三相总功率)3、计算变压器总功率三相总功率/0.8，这是最重要的步骤，目前市场上销售的变压器90%以上功率因素只有0.8，所以需要除以0.8的功率因数。
