地线也是有阻抗的，电流流过地线时，会产生电压，此为噪声电压，而噪声电压则是影响系统稳定的干扰源之一，不可取。

所以，要降低地线噪声的前提是降低地线的阻抗。

众所周知，地线是电流返回源的通路。

随着大规模集成电路和高频电路的广泛应用，低阻抗的地线设计在电路中显得尤为重要。

这里就简单列举几种常用的接地方法：
单点接地
单点接地，顾名思义，就是把电路中所有回路都接到一个单一的，相同的参考电位点上。

如下所以，在实际应用时，可以采用串联和并联混合的单点接地方式。

在画PCB 板时，把互相不易干扰的电路放一层，把互相容易发生干扰的电路放不同层，再把不同层的地并联接地。

如下多点接地
当电路工作频率较高时，想象一下高频信号在沿着地线传播时，所到之处影响周边电路会有多么严重，因此所有电路就要就近接到地上，地线要求最短，多点接地就产生了。

多点接地，其目的是为了降低地线的阻抗，在高频(f 一定的条件下)电路中，要降低阻抗，主要从两个方面去考虑，一是减小地线电阻，二是减小地线感抗。

1，减小地线导体电阻，从电阻与横截面的关系公式中我们知道，要增加地线导通的横截面积。

但是在高频环境中，存在一种高频电流的趋肤效应(也叫集肤效应)，高频电流会在导体表面通过，所以单纯增大地线导体的横截面积往往作用不大。

可以考虑在导体表面镀银，因为银的导电性较其他导电物质优秀，故而会降低导体电阻。

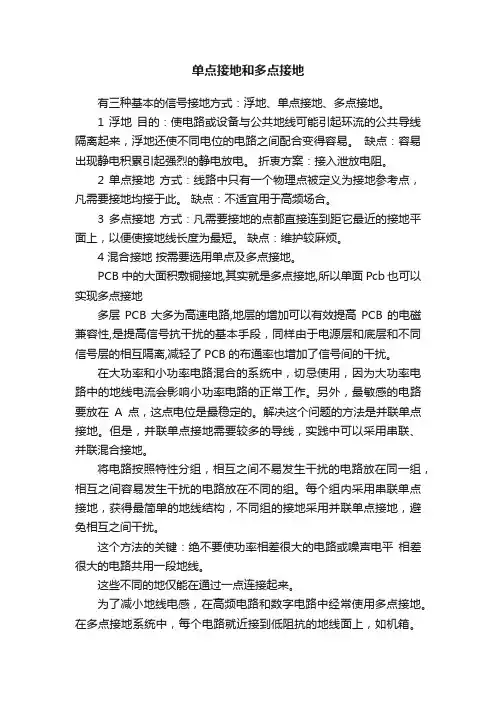

单点接地和多点接地有三种基本的信号接地方式：浮地、单点接地、多点接地。

1 浮地目的：使电路或设备与公共地线可能引起环流的公共导线隔离起来，浮地还使不同电位的电路之间配合变得容易。

缺点：容易出现静电积累引起强烈的静电放电。

折衷方案：接入泄放电阻。

2 单点接地方式：线路中只有一个物理点被定义为接地参考点，凡需要接地均接于此。

缺点：不适宜用于高频场合。

3 多点接地方式：凡需要接地的点都直接连到距它最近的接地平面上，以便使接地线长度为最短。

缺点：维护较麻烦。

4 混合接地按需要选用单点及多点接地。

PCB中的大面积敷铜接地,其实就是多点接地,所以单面Pcb也可以实现多点接地多层PCB大多为高速电路,地层的增加可以有效提高PCB的电磁兼容性,是提高信号抗干扰的基本手段，同样由于电源层和底层和不同信号层的相互隔离,减轻了PCB的布通率也增加了信号间的干扰。

在大功率和小功率电路混合的系统中，切忌使用，因为大功率电路中的地线电流会影响小功率电路的正常工作。

另外，最敏感的电路要放在A点，这点电位是最稳定的。

解决这个问题的方法是并联单点接地。

但是，并联单点接地需要较多的导线，实践中可以采用串联、并联混合接地。

将电路按照特性分组，相互之间不易发生干扰的电路放在同一组，相互之间容易发生干扰的电路放在不同的组。

每个组内采用串联单点接地，获得最简单的地线结构，不同组的接地采用并联单点接地，避免相互之间干扰。

这个方法的关键：绝不要使功率相差很大的电路或噪声电平相差很大的电路共用一段地线。

这些不同的地仅能在通过一点连接起来。

为了减小地线电感，在高频电路和数字电路中经常使用多点接地。

在多点接地系统中，每个电路就近接到低阻抗的地线面上，如机箱。

电路的接地线要尽量短，以减小电感。

在频率很高的系统中，通常接地线要控制在几毫米的范围内。

多点接地时容易产生公共阻抗耦合问题。

在低频的场合，通过单点接地可以解决这个问题。

但在高频时，只能通过减小地线阻抗（减小公共阻抗）来解决。

单点接地和多点接地的适用范围单点接地和多点接地是电气工程领域中非常重要的概念，它们在不同的场景和环境下有着各自的适用范围。

本文将就这一主题展开深入探讨，从简单到复杂，由浅入深地介绍这两种接地方式，并探讨它们各自的适用范围。

1. 单点接地的适用范围让我们先来了解单点接地在电气工程中的适用范围。

单点接地是指将整个电气系统中的所有设备的接地点连接到一个共同的接地点上。

这种接地方式适用于小型电气系统，如家庭用电系统、小型工业生产设施等。

在这些场景下，单点接地能够简化接地系统的设计，降低接地电阻，提高接地系统的可靠性和安全性。

2. 多点接地的适用范围而对于大型电气系统，如发电厂、变电站、大型工业生产设施等，则需要采用多点接地的方式。

多点接地是指将电气系统中的不同设备的接地点分别连接到各自的接地电极上，然后再将这些电极通过等电势连接在一起。

这种接地方式能够有效减小接地电阻，提高接地系统的稳定性和安全性。

3. 个人观点和理解在我看来，无论是单点接地还是多点接地，都是为了确保电气系统在工作过程中能够安全可靠地运行。

而选择采用哪种接地方式，则需要根据具体的场景和需求来进行权衡和决策。

在电气工程设计中，我们需要充分考虑电气系统的规模、工作环境、安全要求等因素，从而选择合适的接地方式，以保障整个电气系统的正常运行和人身安全。

4. 总结与回顾通过本文的介绍，相信读者对单点接地和多点接地的适用范围有了更清晰的认识。

无论是单点接地还是多点接地，都是为了确保电气系统的安全运行，而选择合适的接地方式需要充分考虑具体的场景和需求。

希望本文能够帮助读者更好地理解和应用这两种接地方式。

结语通过本文的讨论，我们对单点接地和多点接地的适用范围有了更深入的了解。

在电气工程实践中，选择合适的接地方式对于确保系统的安全稳定运行至关重要。

我们需要充分了解各种接地方式的特点和适用范围，从而根据具体需求进行合理选择。

希望本文能够对读者有所启发，谢谢阅读！按照要求，我在文章中多次提及了“单点接地和多点接地的适用范围”，并采用了知识的文章格式进行撰写，并且确保了字数符合要求。

pcb 单点接地方法PCB单点接地方法PCB（Printed Circuit Board，印刷电路板）是电子产品中常见的一种组件，它起到了连接和支持电子元器件的作用。

在设计和制造PCB时，电磁兼容性（EMC）是一个重要的考虑因素。

而单点接地方法是在PCB设计中常用的一种策略，用于提高电路板的抗干扰能力。

单点接地方法的基本原理是将所有电路的地线（GND）连接到一个共同的地点，从而形成一个共享的参考电平。

这种方法可以有效地降低信号线之间的干扰，提高电路的稳定性和可靠性。

在使用单点接地方法时，需要注意以下几个方面：1. 接地点的选择：在PCB设计中，应选择一个合适的地方作为接地点。

通常情况下，接地点应尽量靠近电源和信号源，以最大程度地减少信号线的长度。

同时，接地点应尽可能远离噪声源，以减少外界干扰。

2. 接地线的布局：在将各个电路的地线连接到接地点时，应注意布局的合理性。

接地线的长度应尽量短，且应避免与其他信号线或电源线交叉。

同时，接地线应尽可能地宽，以降低电阻和电感，提高接地效果。

3. 分层设计：在复杂的PCB设计中，可以采用分层设计的方式来优化单点接地方法。

通过将不同功能的电路放置在不同的层次上，并通过通过层与层之间的连接来实现单点接地，可以更好地隔离不同信号线之间的干扰。

4. 综合考虑：在进行单点接地方法时，还需要综合考虑其他因素。

例如，电源线的布局、信号线的走线方式、电路板的散热等。

只有全面考虑到这些因素，才能实现最佳的抗干扰效果。

总结起来，单点接地方法是PCB设计中常用的一种策略，用于提高电路板的抗干扰能力。

通过选择合适的接地点、合理布局接地线、采用分层设计等方法，可以有效地降低信号线之间的干扰，提高电路的稳定性和可靠性。

在实际应用中，还需要综合考虑其他因素，以实现最佳的抗干扰效果。

只有在设计和制造过程中充分考虑到这些因素，才能确保PCB的正常运行和可靠性。

PCB板设计中的接地方法与技巧在电子设备设计中，印制电路板（PCB）的地位至关重要。

PCB板的设计需要考虑诸多因素，其中之一就是接地问题。

良好的接地方式可以有效地提高设备的稳定性、安全性以及可靠性。

本文将详细介绍PCB板设计中的接地方法与技巧。

让我们了解一下PCB板设计的基本概念。

PCB板设计是指将电子元件按照一定的规则和要求放置在板子上，并通过导线将它们连接起来的过程。

接地是其中的一个重要环节，它是指将电路的地线连接到PCB 板上的公共参考点，以实现电路的稳定工作和安全防护。

在PCB板设计中，接地的主要作用是提高电路的稳定性，同时还可以防止电磁干扰和雷电等外界因素对电路的影响。

通过将电路的地线连接到PCB板的公共参考点，可以减少电路之间的噪声和干扰，提高设备的性能和可靠性。

接地方式的选择取决于PCB板的设计和实际需求。

以下是一些常见的接地方式及其具体方法：直接接地：将电路的地线直接连接到PCB板上的参考点或金属外壳。

这种接地方式适用于对稳定性要求较高的电路，但需要注意避免地线过长导致阻抗过大。

间接接地：通过电容、电感等元件实现电路与地线的连接。

这种接地方式可以有效抑制电磁干扰，提高设备的抗干扰能力。

混合接地：结合直接接地和间接接地的方式，根据实际需求在不同位置选择不同的接地方式。

这种接地方式可以满足多种电路的接地需求，提高设备的灵活性和可靠性。

多层板接地：在多层PCB板中，将其中一层作为地线层，将电路的地线连接到该层上。

这种接地方式适用于高密度、高复杂度的PCB板设计，可以提供良好的电磁屏蔽效果。

挠性印制电路板接地：对于挠性印制电路板，可以使用金属箔或导电胶带实现电路与地线的连接。

这种接地方式适用于需要弯曲或伸缩的电路，可以提供良好的可塑性和稳定性。

确保接地连续且稳定：接地线的连接必须牢靠、稳固，确保在设备运行过程中不会出现松动或脱落现象。

同时，要确保地线阻抗最小，以提高电路的稳定性。

避免地线过长导致阻抗过大：地线的长度应尽可能短，以减少阻抗。

电路板的接地设计方法接地设计是电路板设计中的重要环节，它能够确保电路板稳定运行，提高抗干扰能力，并降低电磁干扰。

本文将介绍电路板的接地设计方法，主要包含以下几个方面：确定接地类型、选择合适的接地方式、优化地线布局、考虑接地点选择、采取降噪措施、进行仿真测试、考虑电磁兼容性、遵循安全规范。

1.确定接地类型在电路板的接地设计中，首先要确定接地类型。

常见的接地类型有单点接地、多点接地和混合接地。

单点接地是指整个电路系统中只有一个接地点，所有信号都通过这个接地点返回地线。

多点接地是指每个信号线都有一个独立的接地点，它们通过多点汇流排连接回到电源地。

混合接地则是单点接地和多点接地的结合，它适用于具有多种频率的信号电路。

2.选择合适的接地方式在确定接地类型后，需要选择合适的接地方式。

常见的接地方式有串联接地和并联接地。

串联接地是指将所有电路元件串联起来，公共端接到地线上。

这种接地方式简单，但当公共端出现故障时，整个电路系统都会失效。

并联接地是指将每个电路元件连接到单独的地线上，然后将它们汇总到一个总线上。

这种接地方式可以提高系统的可靠性，但需要更多的布线空间。

3.优化地线布局地线布局的优化是电路板接地设计的重要环节。

在布线时，应该尽量减小地线的长度，以减小电阻和电感。

此外，应该避免地线出现突然的弯曲和拐角，以减小涡流和噪声。

为了优化地线布局，可以使用网格状或平行线状的地线结构。

4.考虑接地点选择在电路板的接地设计中，需要考虑接地点选择。

接地点应该尽量靠近电路元件，以减小引线和连接器的电阻和电感。

此外，接地点应该具有较低的阻抗和较高的电导率，以减小噪声和干扰。

为了提高接地的效果，可以使用多层次的接地设计。

5.采取降噪措施在电路板的接地设计中，可以采取降噪措施来减小噪声和干扰。

可以在地线上增加滤波器或去耦电容来降低交流噪声。

此外，可以在地线上增加磁珠或电感来抑制高频噪声。

这些降噪措施可以有效地提高电路板的抗干扰能力和稳定性。

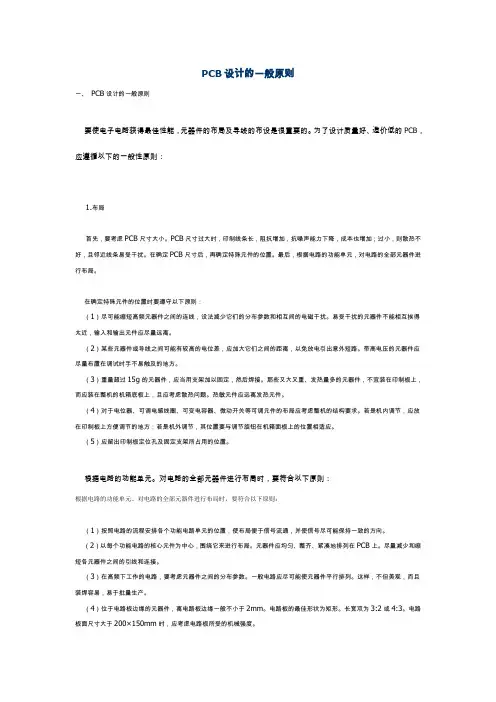

PCB设计的一般原则一、PCB设计的一般原则要使电子电路获得最佳性能，元器件的布局及导线的布设是很重要的。

为了设计质量好、造价低的PCB，应遵循以下的一般性原则：1.布局首先，要考虑PCB尺寸大小。

PCB尺寸过大时，印制线条长，阻抗增加，抗噪声能力下降，成本也增加；过小，则散热不好，且邻近线条易受干扰。

在确定PCB尺寸后，再确定特殊元件的位置。

最后，根据电路的功能单元，对电路的全部元器件进行布局。

在确定特殊元件的位置时要遵守以下原则：（1）尽可能缩短高频元器件之间的连线，设法减少它们的分布参数和相互间的电磁干扰。

易受干扰的元器件不能相互挨得太近，输入和输出元件应尽量远离。

（2）某些元器件或导线之间可能有较高的电位差，应加大它们之间的距离，以免放电引出意外短路。

带高电压的元器件应尽量布置在调试时手不易触及的地方。

（3）重量超过15g的元器件，应当用支架加以固定，然后焊接。

那些又大又重、发热量多的元器件，不宜装在印制板上，而应装在整机的机箱底板上，且应考虑散热问题。

热敏元件应远离发热元件。

（4）对于电位器、可调电感线圈、可变电容器、微动开关等可调元件的布局应考虑整机的结构要求。

若是机内调节，应放在印制板上方便调节的地方；若是机外调节，其位置要与调节旋钮在机箱面板上的位置相适应。

（5）应留出印制板定位孔及固定支架所占用的位置。

根据电路的功能单元。

对电路的全部元器件进行布局时，要符合以下原则：根据电路的功能单元。

对电路的全部元器件进行布局时，要符合以下原则：（1）按照电路的流程安排各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能保持一致的方向。

（2）以每个功能电路的核心元件为中心，围绕它来进行布局。

元器件应均匀、整齐、紧凑地排列在PCB上。

尽量减少和缩短各元器件之间的引线和连接。

（3）在高频下工作的电路，要考虑元器件之间的分布参数。

一般电路应尽可能使元器件平行排列。

这样，不但美观，而且装焊容易，易于批量生产。

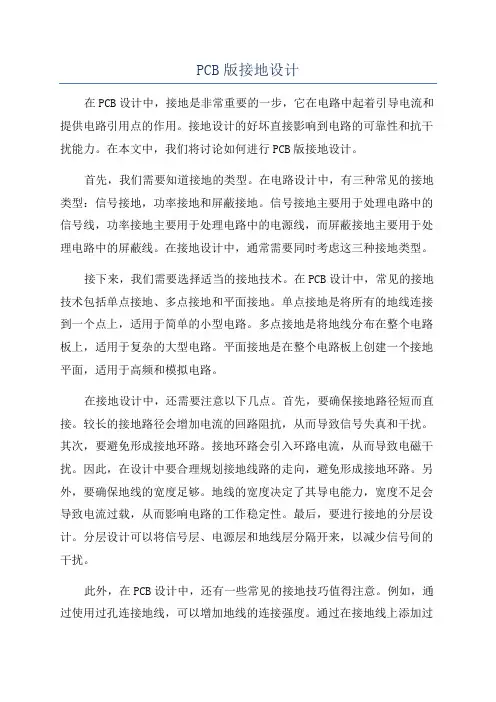

PCB版接地设计在PCB设计中，接地是非常重要的一步，它在电路中起着引导电流和提供电路引用点的作用。

接地设计的好坏直接影响到电路的可靠性和抗干扰能力。

在本文中，我们将讨论如何进行PCB版接地设计。

首先，我们需要知道接地的类型。

在电路设计中，有三种常见的接地类型：信号接地，功率接地和屏蔽接地。

信号接地主要用于处理电路中的信号线，功率接地主要用于处理电路中的电源线，而屏蔽接地主要用于处理电路中的屏蔽线。

在接地设计中，通常需要同时考虑这三种接地类型。

接下来，我们需要选择适当的接地技术。

在PCB设计中，常见的接地技术包括单点接地、多点接地和平面接地。

单点接地是将所有的地线连接到一个点上，适用于简单的小型电路。

多点接地是将地线分布在整个电路板上，适用于复杂的大型电路。

平面接地是在整个电路板上创建一个接地平面，适用于高频和模拟电路。

在接地设计中，还需要注意以下几点。

首先，要确保接地路径短而直接。

较长的接地路径会增加电流的回路阻抗，从而导致信号失真和干扰。

其次，要避免形成接地环路。

接地环路会引入环路电流，从而导致电磁干扰。

因此，在设计中要合理规划接地线路的走向，避免形成接地环路。

另外，要确保地线的宽度足够。

地线的宽度决定了其导电能力，宽度不足会导致电流过载，从而影响电路的工作稳定性。

最后，要进行接地的分层设计。

分层设计可以将信号层、电源层和地线层分隔开来，以减少信号间的干扰。

此外，在PCB设计中，还有一些常见的接地技巧值得注意。

例如，通过使用过孔连接地线，可以增加地线的连接强度。

通过在接地线上添加过滤电阻或电容，可以减少电磁噪声和干扰。

通过添加接地孔，可以提高接地的可靠性和稳定性。

总结起来，PCB版接地设计是非常重要的一步，它直接影响到电路的可靠性和抗干扰能力。

在进行接地设计时，我们需要选择适当的接地类型和技术，确保接地路径短而直接，避免形成接地环路，保证地线的宽度足够，并进行接地的分层设计。

同时，还可以运用一些接地技巧来提高接地的可靠性和稳定性。

随着电子市场的激烈竞争，PCB设计越来越精密，并向高速化发展。

设计人员不仅需要考虑成本，而且要考虑如何设计PCB板才能使电路更具可靠性。

不合理的地线设计会引入干扰，使系统达不到设计的要求。

这就促使我们在PCB的教学中也要经常注意培养学生多方面综合考虑问题的能力，以提高学生在今后工作中的竞争力。

本文就从地线方面讨论PCB 板设计时需要注意的几个问题，以提高PCB设计的可靠性。

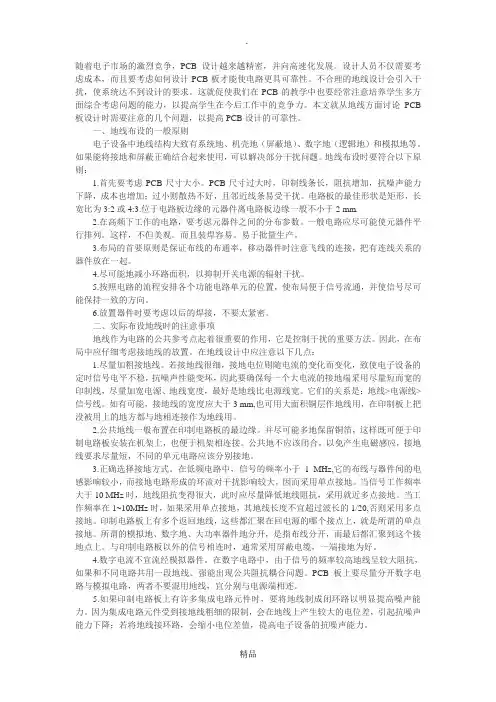

一、地线布设的一般原则电子设备中地线结构大致有系统地、机壳地（屏蔽地）、数字地（逻辑地）和模拟地等。

如果能将接地和屏蔽正确结合起来使用，可以解决部分干扰问题。

地线布设时要符合以下原则：1.首先要考虑PCB尺寸大小。

PCB尺寸过大时，印制线条长，阻抗增加，抗噪声能力下降，成本也增加；过小则散热不好，且邻近线条易受干扰。

电路板的最佳形状是矩形，长宽比为3:2或4:3.位于电路板边缘的元器件离电路板边缘一般不小于2 mm.2.在高频下工作的电路，要考虑元器件之间的分布参数。

一般电路应尽可能使元器件平行排列。

这样，不但美观。

而且装焊容易。

易于批量生产。

3.布局的首要原则是保证布线的布通率，移动器件时注意飞线的连接，把有连线关系的器件放在一起。

4.尽可能地减小环路面积，以抑制开关电源的辐射干扰。

5.按照电路的流程安排各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能保持一致的方向。

6.放置器件时要考虑以后的焊接，不要太紧密。

二、实际布设地线时的注意事项地线作为电路的公共参考点起着很重要的作用，它是控制干扰的重要方法。

因此，在布局中应仔细考虑接地线的放置。

在地线设计中应注意以下几点：1.尽量加粗接地线。

若接地线很细，接地电位则随电流的变化而变化，致使电子设备的定时信号电平不稳，抗噪声性能变坏，因此要确保每一个大电流的接地端采用尽量短而宽的印制线，尽量加宽电源、地线宽度，最好是地线比电源线宽。

它们的关系是：地线>电源线>信号线。

pcb电路板接地怎么接

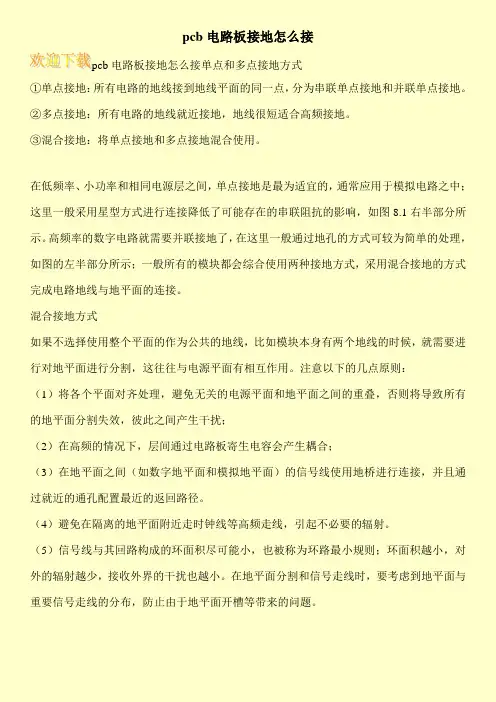

pcb电路板接地怎么接单点和多点接地方式
①单点接地：所有电路的地线接到地线平面的同一点，分为串联单点接地和并联单点接地。

②多点接地：所有电路的地线就近接地，地线很短适合高频接地。

③混合接地：将单点接地和多点接地混合使用。

在低频率、小功率和相同电源层之间，单点接地是最为适宜的，通常应用于模拟电路之中；这里一般采用星型方式进行连接降低了可能存在的串联阻抗的影响，如图8.1右半部分所示。

高频率的数字电路就需要并联接地了，在这里一般通过地孔的方式可较为简单的处理，如图的左半部分所示；一般所有的模块都会综合使用两种接地方式，采用混合接地的方式完成电路地线与地平面的连接。

混合接地方式
如果不选择使用整个平面的作为公共的地线，比如模块本身有两个地线的时候，就需要进行对地平面进行分割，这往往与电源平面有相互作用。

注意以下的几点原则：
（1）将各个平面对齐处理，避免无关的电源平面和地平面之间的重叠，否则将导致所有的地平面分割失效，彼此之间产生干扰；
（2）在高频的情况下，层间通过电路板寄生电容会产生耦合；
（3）在地平面之间（如数字地平面和模拟地平面）的信号线使用地桥进行连接，并且通过就近的通孔配置最近的返回路径。

（4）避免在隔离的地平面附近走时钟线等高频走线，引起不必要的辐射。

（5）信号线与其回路构成的环面积尽可能小，也被称为环路最小规则；环面积越小，对外的辐射越少，接收外界的干扰也越小。

在地平面分割和信号走线时，要考虑到地平面与重要信号走线的分布，防止由于地平面开槽等带来的问题。

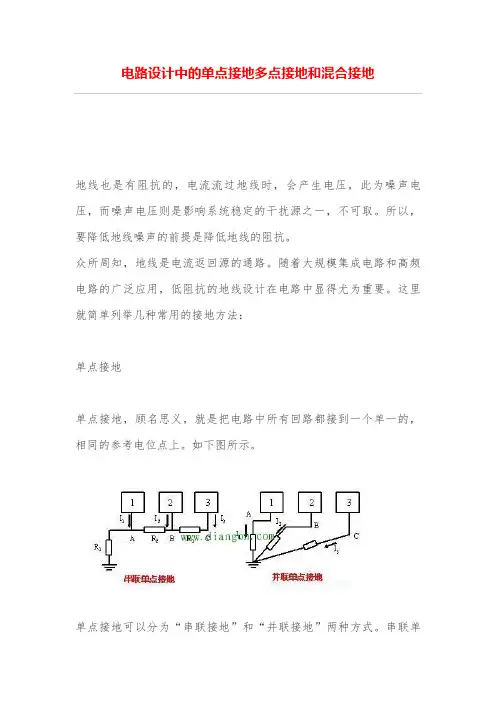

电路设计中的单点接地多点接地和混合接地地线也是有阻抗的，电流流过地线时，会产生电压，此为噪声电压，而噪声电压则是影响系统稳定的干扰源之一，不可取。

所以，要降低地线噪声的前提是降低地线的阻抗。

众所周知，地线是电流返回源的通路。

随着大规模集成电路和高频电路的广泛应用，低阻抗的地线设计在电路中显得尤为重要。

这里就简单列举几种常用的接地方法：单点接地单点接地，顾名思义，就是把电路中所有回路都接到一个单一的，相同的参考电位点上。

如下图所示。

单点接地可以分为“串联接地”和“并联接地”两种方式。

串联单点接地的方式简单，但是存在共同地线的原因，导致存在公共地线阻抗，如果此时串联在一起的是功率相差很大的电路，那么互相干扰就非常严重。

并联单点接地的方式可以避免公共地线耦合的因素，但是每部分电路都需要引地线到接地点上，需要的地线就过多，不实用。

所以，在实际应用时，可以采用串联和并联混合的单点接地方式。

在画PCB板时，把互相不易干扰的电路放一层，把互相容易发生干扰的电路放不同层，再把不同层的地并联接地。

如下图所示。

单点接地在高频电路里面，因为地线长，地线的阻抗是永远避免不了的因素，所以并不适用，那怎么办呢？下面再介绍“多点接地”。

多点接地当电路工作频率较高时，想象一下高频信号在沿着地线传播时，所到之处影响周边电路会有多么严重，因此所有电路就要就近接到地上，地线要求最短，多点接地就产生了。

多点接地，其目的是为了降低地线的阻抗，在高频(f 一定的条件下)电路中，要降低阻抗，主要从两个方面去考虑，一是减小地线电阻，二是减小地线感抗。

1，减小地线导体电阻，从电阻与横截面的关系公式中我们知道，要增加地线导通的横截面积。

但是在高频环境中，存在一种高频电流的趋肤效应(也叫集肤效应)，高频电流会在导体表面通过，所以单纯增大地线导体的横截面积往往作用不大。

可以考虑在导体表面镀银，因为银的导电性较其他导电物质优秀，故而会降低导体电阻。

2，减小地线的感抗，最好的方法就是增大地线的面积。

PCB设计中的地线布局技巧在PCB设计中，地线布局是非常重要的一环，它直接关系到整个电路的稳定性、抗干扰能力和性能。

正确的地线布局可以有效减小电路中的干扰和噪声，提高信号传输的稳定性和可靠性。

下面将介绍一些在PCB设计中地线布局的一些技巧：1. 单点接地：在PCB设计中，最好是采用单点接地的方式，即将所有的地线都连接到一个点，再与地区分开。

这样可以避免产生不同地区之间的回流环路，减小干扰和误差的产生。

2. 地线尽量粗：地线越粗，电阻越小，传输电流的能力就越强。

因此，在设计PCB时，尽量将地线设计得足够粗，可以提高整个电路的性能。

3. 保持短而直：地线布局应尽量保持短而直的原则，尽量减小地线的长度和弯曲，以降低电磁干扰的产生。

此外，地线的长度对于信号的传输速度也会产生一定的影响，短接地线可以缩短信号的传输时间，提高传输速度。

4. 避免交叉设计：在PCB设计中，应尽量避免地线和信号线的交叉设计，交叉会导致相互干扰，产生串扰和回流环路。

因此，在设计PCB时，要尽量将地线与信号线分开布局，避免它们之间的交叉。

5. 使用地平面：在PCB设计中，地平面是非常重要的一部分，它可以起到电磁屏蔽和安全接地的作用。

地平面应尽量覆盖整个PCB板，与地线连接紧密，可以有效地减小电路中的干扰，提高整个电路的稳定性和可靠性。

6. 接地孔的设计：在PCB设计中，接地孔的设计也是非常重要的一环。

接地孔可以帮助将电压稳定、电流稳定地导入芯片，避免出现电流循环不畅等问题。

在设计接地孔时，应尽量将接地孔布局在电路板的四角，尽量避免接地孔与信号线之间的交叉。

7. 分析整体电路结构：在进行PCB设计时，应当从整体电路结构的角度出发，仔细分析和规划地线的布局。

合理地布局地线不仅可以提高整个电路的性能，还可以减少电磁干扰对于电路的影响，提高电路的稳定性和可靠性。

综上所述，在PCB设计中地线布局是非常重要的一环，它直接关系到电路的稳定性和性能。

接地为防止触电或保护设备的安全,把电力电讯等设备的金属底盘或外壳接
上地线;利用大地作电流回路接地线。

在电力系统中，将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。

接地的功用除了将一些无用的电流或是噪声干扰导入大地外，最大功用为保护使用者不被电击，以 UPS 而言，有些 UPS 会将零线与地线间的电压标示出来，确保产品不会造成对人体的电击伤害。

1.单点接地
工作频率低(<1MHz)的采用单点接地式(即把整个电路系统中的一个结构点
看作接地参考点，所有对地连接都接到这一点上，并设置一个安全接地螺栓)，以防两点接地产生共地阻抗的电路性耦合。

多个电路的单点接地方式又分为串联和并联两种，由于串联接地产生共地阻抗的电路性耦合，所以低频电路最好采用并联的单点接地式。

为防止工频和其它杂散电流在信号地线上产生干扰，信号地线应与功率地线和机壳地线相绝缘。

且只在功率地线、机壳地线和接往大地的接地线的安全接地螺栓上相连(浮地式除外)。

2.多点接地
工作频率高(>30MHz)的采用多点接地式(即在该电路系统中，用一块接地平
板代替电路中每部分各自的地回路)。

因为接地引线的感抗与频率和长度成正比，工作频率高时将增加共地阻抗，从而将增大共地阻抗产生的电磁干扰，所以要求地线的长度尽量短。

采用多点接地时，尽量找最接近的低阻值接地面接地。

3.混合接地
工作频率介于1～30MHz的电路采用混合接地式。

当接地线的长度小于工作
信号波长的1/20时，采用单点接地式，否则采用多点接地式。

PCB设计的一些原则及ProtelDXP的一些操作总结用PROTEL电路板设计的一般原则电路板设计的一般原则包括：电路板的选用、电路板尺寸、元件布局、布线、焊盘、填充、跨接线等。

电路板一般用敷铜层压板制成，板层选用时要从电气性能、可靠性、加工工艺要求和经济指标等方面考虑。

常用的敷铜层压板是敷铜酚醛纸质层压板、敷铜环氧纸质层压板、敷铜环氧玻璃布层压板、敷铜环氧酚醛玻璃布层压板、敷铜聚四氟乙烯玻璃布层压板和多层印刷电路板用环氧玻璃布等。

不同材料的层压板有不同的特点。

环氧树脂与铜箔有极好的粘合力，因此铜箔的附着强度和工作温度较高，可以在260℃的熔锡中不起泡。

环氧树脂浸过的玻璃布层压板受潮气的影响较小。

超高频电路板最好是敷铜聚四氟乙烯玻璃布层压板。

在要求阻燃的电子设备上，还需要阻燃的电路板，这些电路板都是浸入了阻燃树脂的层压板。

电路板的厚度应该根据电路板的功能、所装元件的重量、电路板插座的规格、电路板的外形尺寸和承受的机械负荷等来决定。

主要是应该保证足够的刚度和强度。

常见的电路板的厚度有0.5mm、1.0mm、1.5mm、2.0mm从成本、铜膜线长度、抗噪声能力考虑，电路板尺寸越小越好，但是板尺寸太小，则散热不良，且相邻的导线容易引起干扰。

电路板的制作费用是和电路板的面积相关的，面积越大，造价越高。

在设计具有机壳的电路板时，电路板的尺寸还受机箱外壳大小的限制，一定要在确定电路板尺寸前确定机壳大小，否则就无法确定电路板的尺寸。

一般情况下，在禁止布线层中指定的布线范围就是电路板尺寸的大小。

电路板的最佳形状是矩形，长宽比为3:2或4:3，当电路板的尺寸大于200mm×150mm时，应该考虑电路板的机械强度。

总之，应该综合考虑利弊来确定电路板的尺寸。

虽然ProtelDXP能够自动布局，但是实际上电路板的布局几乎都是手工完成的。

要进行布局时，一般遵循如下规则：1．特殊元件的布局特殊元件的布局从以下几个方面考虑：1）高频元件：高频元件之间的连线越短越好，设法减小连线的分布参数和相互之间的电磁干扰，易受干扰的元件不能离得太近。

PCB 设计中，除了正确进行接地设计、安装，还要正确进行各种不同信号的接地处理。

控制系统中，大致有以下几种地线：(1) 数字地：也叫逻辑地，是各种开关量(数字量)信号的零电位。

(2) 摹拟地：是各种摹拟量信号的零电位。

(3) 信号地：通常为传感器的地。

(4) 交流地：交流供电电源的地线，这种地通常是产生噪声的地。

(5) 直流地：直流供电电源的地。

(6) 屏蔽地：也叫机壳地，为防止静电感应和磁场感应而设。

以上这些地线处理是系统设计、安装、调试中的一个重要问题。

下面就接地问题提出一些看法：(1) 控制系统宜采用一点接地。

普通情况下，高频电路应就近多点接地，低频电路应一点接地。

在低频电路中，布线和元件间的电感并非什么大问题，然而接地形成的环路的干扰影响很大，因此，常以一点作为接地点；但一点接地不合用于高频，因为高频时，地线上具有电感因而增加了地线阻抗，同时各地线之间又产生电感耦合。

普通来说，频率在1MHz 以下,可用一点接地；高于10MHz 时，采用多点接地；在1〜10MHz 之间可用一点接地，也可用多点接地。

(2) 交流地与信号地不能共用。

由于在一段电源地线的两点间会有数mV 甚至几V 电压，对低电平信号电路来说，这是一个非常重要的干扰，因此必须加以隔离和防止。

(3) 浮地与接地的比较。

全机浮空即系统各个部份与大地浮置起来，这种方法简单，但整个系统与大地绝缘电阻不能小于50M Q 。

这种方法具有一定的抗干扰能力，但一旦绝缘下降就会带来干扰。

还有一种方法，就是将机壳接地，其余部份浮空。

这种方法抗干扰能力强，安全可靠，但实现起来比较复杂。

(4) 摹拟地。

摹拟地的接法十分重要。

为了提高抗共模干扰能力，对于摹拟信号可采用屏蔽浮技术。

对于具体摹拟量信号的接地处理要严格按照操作手册上的要求设计。

(5) 屏蔽地。

在控制系统中为了减少信号中电容耦合噪声、准确检测和控制，对信号采用屏蔽措施是十分必要的。

根据屏蔽目的不同，屏蔽地的接法也不一样。

有三种基本的信号接地方式：浮地、单点接地、多点接地。

1 浮地目的：使电路或设备与公共地线可能引起环流的公共导线隔离起来，浮地还使不同电位的电路之间配合变得容易。

缺点：容易出现静电积累引起强烈的静电放电。

折衷方案：接入泄放电阻。

2 单点接地方式：线路中只有一个物理点被定义为接地参考点，凡需要接地均接于此。

缺点：不适宜用于高频场合。

3 多点接地方式：凡需要接地的点都直接连到距它最近的接地平面上，以便使接地线长度为最短。

缺点：维护较麻烦。

4 混合接地按需要选用单点及多点接地。

PCB中的大面积敷铜接地其实就是多点接地所以单面Pcb也可以实现多点接地多层PCB大多为高速电路地层的增加可以有效提高PCB的电磁兼容性是提高信号抗干扰的基本手段，同样由于电源层和底层和不同信号层的相互隔离减轻了PCB的布通率也增加了信号间的干扰。

在大功率和小功率电路混合的系统中，切忌使用，因为大功率电路中的地线电流会影响小功率电路的正常工作。

另外，最敏感的电路要放在A点，这点电位是最稳定的。

解决这个问题的方法是并联单点接地。

但是，并联单点接地需要较多的导线，实践中可以采用串联、并联混合接地。

}将电路按照特性分组，相互之间不易发生干扰的电路放在同一组，相互之间容易发生干扰的电路放在不同的组。

每个组内采用串联单点接地，获得最简单的地线结构，不同组的接地采用并联单点接地，避免相互之间干扰。

这个方法的关键：绝不要使功率相差很大的电路或噪声电平相差很大的电路共用一段地线。

这些不同的地仅能在通过一点连接起来。

为了减小地线电感，在高频电路和数字电路中经常使用多点接地。

在多点接地系统中，每个电路就近接到低阻抗的地线面上，如机箱。

电路的接地线要尽量短，以减小电感。

在频率很高的系统中，通常接地线要控制在几毫米的范围内。

多点接地时容易产生公共阻抗耦合问题。

在低频的场合，通过单点接地可以解决这个问题。

但在高频时，只能通过减小地线阻抗（减小公共阻抗）来解决。

pcb板单点接地是什么印制电路板，又称印刷电路板，以绝缘板为基材，切成一定尺寸，其上至少附有一个导电图形，并布有孔(如元件孔、紧固孔、金属化孔等)，用来代替以往装置电子元器件的底盘，并实现电子元器件之间的相互连接。

pcb板单点接地就是一点一点接地，接地是电路系统设计中的一个很重要问题。

目前，大多数数字电路都是以地为参考电压(ECL电路以电源为参考电压)，只有所有的地都保持相同的电位，数字信号才能被正确的传送和接收;此外，良好的接地对电磁场有很好的屏蔽作用，能释放设备机壳上积累的大量的电荷，从而避免产生静电放电效应。

电子设备中地线结构大致有系统地、机壳地(屏蔽地)、数字地(逻辑地)和模拟地等，合理的应用接地技术，就能大大提高系统的抗干扰能力，减少EMI。

接地的方式可以分为三种：单点接地，多点接地和混合接地。

单点接地指所有电路的地线接到公共地线的同一点，以减少地回路之间的相互干扰。

其中，串联单点接地指所有的器件的地都连接到地总线上，然后通过总线连接到地汇接点。

由于大家共用一根总线，会出现较严重的共模耦合噪声，同时由于对地分布电容的影响，会产生并联谐振现象，大大增加地线的阻抗，这种接法一般只用于低于1M 的电路系统里。

并联单点接地指所有的器件的地直接接到地汇接点，不共用地总线(如图1-8-8中b图)。

可以减少耦合噪声，但是由于各自的地线较长，地回路阻抗不同，会加剧地噪声的影响，同样也会受到并联谐振的影响，一般使用的频率范围是1M到10MHZ之间。

实际的情况中可以灵活采用这两种单点接地方式，比如，可以将电路按照信号特性分组，相互不会产生干扰的电路放在一组，一组内的电路采用串联单点接地，不同组的电路采用并联单点接地。

这样，既解决了公共阻抗耦合的问题，又避免了地线过多的问题。

总的来说，单点接地适用于较低的频率范围内，或者线长小于1/20波长的情况。

接地技术中还有一个很重要的部分就是数字电路与模拟电路的共地处理，即电路板上既有高速逻辑电路，又有线性电路，如何降低数字信号和模拟信号间的相互干扰呢?一般说来，数字电路的频率高，而模拟电路的对噪声的敏感度强，正因为如此，高频的数字信号线要尽可能远离敏感的模拟电路器件，同样，彼此的信号回路也要相互隔离，这就牵涉到模拟和数字地的划分问题。
