广州市中大附中物理第十四章 欧姆定律单元测试卷 (word版,含解析)

【物理】欧姆定律单元测试（word版附答案）（word）一、欧姆定律选择题1．如图所示，N是悬挂在弹簧测力计下的条形磁铁，B是螺线管。

闭合开关S，待弹簧测力计示数稳定后，将变阻器尺的滑片缓慢向右滑动，在此过程中下列说法正确的是（）A. V表示数变大，A表示数变大B. V表示数变大，A表示数变小C. 弹簧测力计示数变小D. 弹簧测力计示数变大【答案】 C【解析】【解答】A、由电路图可知,R0与R串联,电压表测R两端的电压,电流表测电路中的电流,将变阻器R的滑片缓慢向右移动时,变阻器接入电路中的电阻变小,电路中的总电阻变小由I=U/R 可知,电路中的电流变大,即电流表的示数变大,A不符合题意；B、由U=IR可知,R0两端的电压变大,因串联电路中总电压等于各分电压之和,所以,R两端的电压变小,即电压表的示数变小,B不符合题意；C、由图可知,电流由螺线管的下方流入,则由右手螺旋定则可知螺线管上端为N极,下端为S 极,因螺线管的上端与磁铁的下端为同名磁极,相互排斥,且电路中的电流增大,所以,螺线管与磁铁之间的斥力增大,弹簧测力计示数变小,C符合题意；D、由C的分析可知，D不符合题意；故答案为：C【分析】（1）当变阻器R的滑片缓慢向右移动,滑动变阻器接入电路的电阻变小,根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化；（2）影响电磁铁磁性强弱的因素有:电流的大小、线圈的匝数、有无铁芯.线圈的匝数一定,电流越大磁性越强；（3）运用安培定则判断通电螺线管的极性；（4）磁极间的相互作用:同名磁极相互排斥,异名磁极相互吸引；2．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。

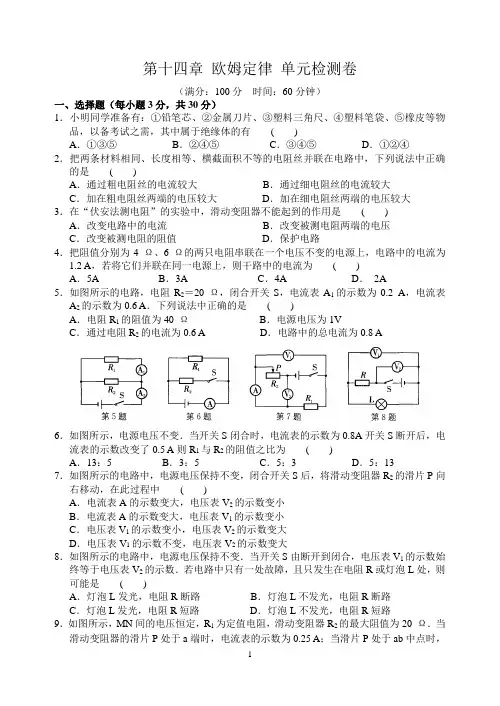

第十四章欧姆定律单元检测卷（满分：100分时间：60分钟）一、选择题（每小题3分，共30分）1．小明同学准备有：①铅笔芯、②金属刀片、③塑料三角尺、④塑料笔袋、⑤橡皮等物品，以备考试之需，其中属于绝缘体的有( )A．①③⑤B．②④⑤C．③④⑤D．①②④2．把两条材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法中正确的是( )A．通过粗电阻丝的电流较大B．通过细电阻丝的电流较大C．加在粗电阻丝两端的电压较大D．加在细电阻丝两端的电压较大3．在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是( ) A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路4．把阻值分别为4 Ω、6 Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为1.2 A，若将它们并联在同一电源上，则干路中的电流为( )A．5A B．3A C．4A D．2A5．如图所示的电路，电阻R2＝20 Ω，闭合开关S，电流表A1的示数为0.2 A，电流表A2的示数为0.6 A．下列说法中正确的是( )A．电阻R1的阻值为40 ΩB．电源电压为1VC．通过电阻R2的电流为0.6 A D．电路中的总电流为0.8 A6．如图所示，电源电压不变．当开关S闭合时，电流表的示数为0.8A开关S断开后，电流表的示数改变了0.5 A则R1与R2的阻值之比为( )A．13：5 B．3：5 C．5：3 D．5：137．如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中( )A．电流表A的示数变大，电压表V2的示数变小B．电流表A的示数变大，电压表V1的示数变小C．电压表V1的示数变小，电压表V2的示数变大D．电压表V1的示数不变，电压表V2的示数变大8．如图所示的电路中，电源电压保持不变．当开关S由断开到闭合，电压表V1的示数始终等于电压表V2的示数．若电路中只有一处故障，且只发生在电阻R或灯泡L处，则可能是( )A．灯泡L发光，电阻R断路B．灯泡L不发光，电阻R断路C．灯泡L发光，电阻R短路D．灯泡L不发光，电阻R短路9．如图所示，MN间的电压恒定，R1为定值电阻，滑动变阻器R2的最大阻值为20 Ω．当滑动变阻器的滑片P处于a端时，电流表的示数为0.25 A；当滑片P处于ab中点时，电流表的示数为0.40 A，则MN间的电压是( )A．6V B．5V C．4V D．3V10．在探究“一定电压下，电流与电阻的关系”时，电路图如图所示．电源电压恒为4.5 V，滑动变阻器上标有“10 Ω 1.5 A”字样，在a、b两点间先后接入不同阻值的定值电阻，闭合开关S，移动滑片P，使电压表的示数为2.5 V，读出电流表的示数．当20 Ω的电阻接入a、b间时，电压表的示数始终无法达到2.5 V，其原因可能是( )A．20 Ω的电阻阻值太大B．电源电压4.5 V太低C．滑动变阻器的最大阻值太大D．控制电压为2.5 V太高二、填空题（每空2分，共28分）11．一个电阻，在它两端加10 V的电压时，通过它的电流为0.5 A，则该电阻的阻值是_______Ω；如果电阻两端的电压为零，该电阻的阻值是_______Ω．12．已知R1＝10 Ω，R2＝30 Ω，把它们串联起来，通过它们的电流之比I1：I2＝_______，若把它们并联起来，则通过它们的电流之比I1：I2＝_______．13．把电阻R1＝20 Ω和R2串联接入12 V的电路里，总电阻是30 Ω，则R2＝_____Ω，若把它们并联起来接入原电路中，则干路上的电流是_______A．14．一个小灯泡的阻值为10 Ω，正常发光时的电流为0.4 A，现要将其接入12 V的电路中，要求仍能正常发光，则应_______联一个_______Ω的电阻．15．小江用如图所示的电路来探究串联电路的电压关系，已知电源电压为6V，当开关S 闭合后，发现两灯均不亮，他用电压表分别测a、c和a、b两点间的电压，发现两次电压表的示数均为6V，由此判定灯_______(L1/L2)断路，用电压表测b、c两点间的电压，示数为_______V．16．如图所示的电路，电源电压保持不变，R1＝10 Ω．当闭合开关S，滑动变阻器的滑片P在中点时，电流表的示数为0.3 A；当把滑片P移到最右端时，电流表的示数为0.2 A．则电源电压为_______V，滑动变阻器的最大阻值为_______Ω．17．两个定值电阻，一个标有“4V 2Ω”字样，另一个标有“3V 1Ω”字样．若把这两个电阻串联在电路中，两端允许加的最大电压为_______V；若把这两个电阻并联在电路中，干路中允许通过的最大电流为_______A．三、解答题（共42分）18．（8分）某物理兴趣小组的同学为探究导体电阻与导体长度和横截面积之间的定量关系，设计了如图甲所示的电路．实验时他们将所选的两种金属丝接入电路中1和2的位置，通过比较电压表的示数来比较电阻丝的大小，现有几根康铜丝和镍铬合金丝，其规格如下表所示．(1)在探究导体的电阻与导体长度之间的定量关系时，他们将编号为_______的两根金属丝对应接入电路中1和2的位置，当发现电压表的示数之比U1：U2接近________时，可以初步判定：在导体的材料和横截面积相同的条件下，导体的电阻与其长度成正比．(2)在探究过程中，若将编号为A和C的两根金属丝接入电路中1和2的位置，则他们想探究的是导体电阻与______之间的定量关系．(3)在“交流与合作”时，有位同学提出：用如图乙所示的电路，将所选的金属丝分别接入电路M、N之间，读出电流，然后利用电流跟电阻之间的反比关系，也能探究导体电阻与导体长度和横截面积之间的定量关系，你认为他的实验方法合理吗？请说明理由：_______________________________________________________．19．（12分）在测量定值电阻的实验中：(1)连接电路时开关应_______．(2)请你用笔画线代替导线，将图甲中的实物电路连接完整．(3)闭合开关前，滑动变阻器的滑片P应移至______(A/B)端．小青闭合开关后，移动滑片P到某一点时，电流表的示数为0.2 A，电压表的示数如图乙所示，为______V，计算出的电阻值为______Ω．(4)小青仅把这一次实验测量所得的阻值作为最后的结果，你认为合适吗？______，理由是_____________________________________________________________．(5)如图丙所示是其他两组同学根据测得数据作出的I-U图像，分析图像可知Ra______（>／＝／<）R b．(6)小珍连接好电路后闭合开关，发现无论怎样移动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是__________________．（写出一种即可）20．（4分）小林想利用一块电压表和已知的电阻R0测量电阻R x的阻值．小龙选择了满足实验要求的器材，并连接了部分实验电路，如图所示，小龙设计的实验电路的要求是：只闭合开关S和S1时，电压表测量的是电阻R0两端的电压U1；只闭合开关S和S2时，电压表测量的是电源两端的电压U2．(1)请你根据小龙的设计要求只添加一根导线完成图中所示实验电路的连接．(2)请你用U1、U2和R0表示出R x，R x＝______．21．（8分）如图所示是一种自动测定油箱内油面高度的装置．R是滑动变阻器，它的金属片是杠杆的一端，R'是阻值为12Ω的定值电阻，电流表的量程为0～0.6A，电源电压为6V，由油量表（用电流表改装）的指针指示的刻度就可知油箱内油的多少．(1)说出定值电阻R'的主要作用．(2)当油量表的指针指在刻度盘中央时，求滑动变阻器两端的电压．(3)能否将电压表接入这个电路？为什么？22．（10分）学习了电学的相关知识后，学校举办了一次综合实践活动，活动的主题是利用电流表或电压表制作一个简易电子秤．图甲是小红设计的电子秤原理图，其中E为干电池（2节）；A是电流表（电子秤示数表盘）；R0是定值电阻(5 Ω)；R是一根长为6 cm、阻值为15 Ω的均匀电阻丝．C是一根弹簧，其所受压力F与压缩量△L的关系如图乙所示．（塑料盘的重力不计，g取10 N/kg，制作时，调整弹簧的长度，使之不称重物时滑片P刚好在电阻丝的a端）．(1)求该电子秤的最大称量是多大？应选用的电流表的最大量程是多少？(2)求当电流表的指针指在0.3 A处时，所称重物的质量是多少？(3)从理论上说明该方案的最大不足，画出你的设计原理图．参考答案一、1．C 2．A 3．C 4．A 5．A 6．C 7．A 8．C 9．D 10．A 二、11．20 20 12．1：1 3：1 13．10 1.8 14．串 20 15．L 1 0 16．6 20 17．6 4.5三、18． (1)A 、B(或B 、A) 1：2（或2：1） (2)横截面积 (3)不合理，要使通过导体的电流跟电阻成反比，则要使导体两端电压保持不变，将不同金属丝接入电路M 、N 之间，M 、N 两端的电压不能保持不变19．(1)断开 (2)如图所示 (3)B 1.8 9 (4)不合适 没有多次测量取平均值以减小误差(5)< (6)滑动变阻器接入的是C 、D 接线柱（或接入的是A 、B 接线柱）20．(1)如图所示 (2)()2101U U R U - 21．(1)避免短路 (2) 2.4V (3)能，把电压表与R （或R'并联）22．(1) 6 kg 0.6A (2)2kg (3)不足略 设计原理如图所示。

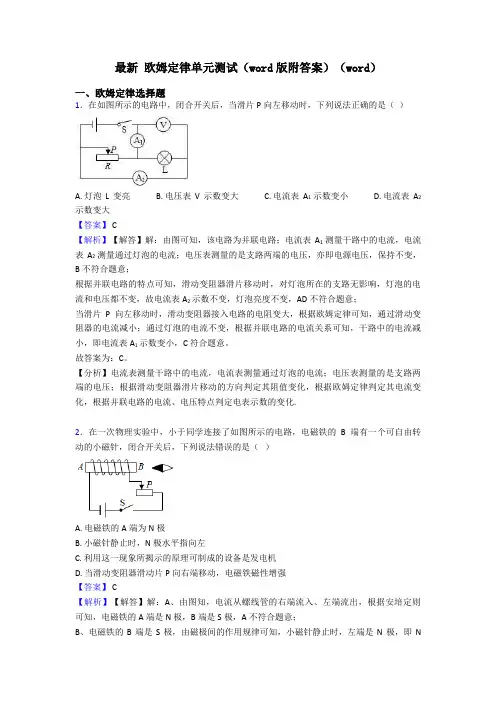

最新欧姆定律单元测试（word版附答案）（word）一、欧姆定律选择题1．在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A. 灯泡L变亮B. 电压表V示数变大C. 电流表A1示数变小D. 电流表A2示数变大【答案】 C【解析】【解答】解：由图可知，该电路为并联电路；电流表A1测量干路中的电流，电流表A2测量通过灯泡的电流；电压表测量的是支路两端的电压，亦即电源电压，保持不变，B不符合题意；根据并联电路的特点可知，滑动变阻器滑片移动时，对灯泡所在的支路无影响，灯泡的电流和电压都不变，故电流表A2示数不变，灯泡亮度不变，AD不符合题意；当滑片P向左移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；通过灯泡的电流不变，根据并联电路的电流关系可知，干路中的电流减小，即电流表A1示数变小，C符合题意。

故答案为：C。

【分析】电流表测量干路中的电流，电流表测量通过灯泡的电流；电压表测量的是支路两端的电压；根据滑动变阻器滑片移动的方向判定其阻值变化，根据欧姆定律判定其电流变化，根据并联电路的电流、电压特点判定电表示数的变化.2．在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）A. 电磁铁的A端为N极B. 小磁针静止时，N极水平指向左C. 利用这一现象所揭示的原理可制成的设备是发电机D. 当滑动变阻器滑动片P向右端移动，电磁铁磁性增强【答案】 C【解析】【解答】解：A、由图知，电流从螺线管的右端流入、左端流出，根据安培定则可知，电磁铁的A端是N极，B端是S极，A不符合题意；B、电磁铁的B端是S极，由磁极间的作用规律可知，小磁针静止时，左端是N极，即N极水平指向左，B不符合题意；C、该实验表明了电能生磁，利用这一现象所揭示的原理可制成电磁铁，C错误，符合题意；D、当滑动变阻器滑动片P向右端移动时，变阻器接入电路的电阻变小，电路中电流变大，则电磁铁的磁性变强，D不符合题意；故答案为：C。

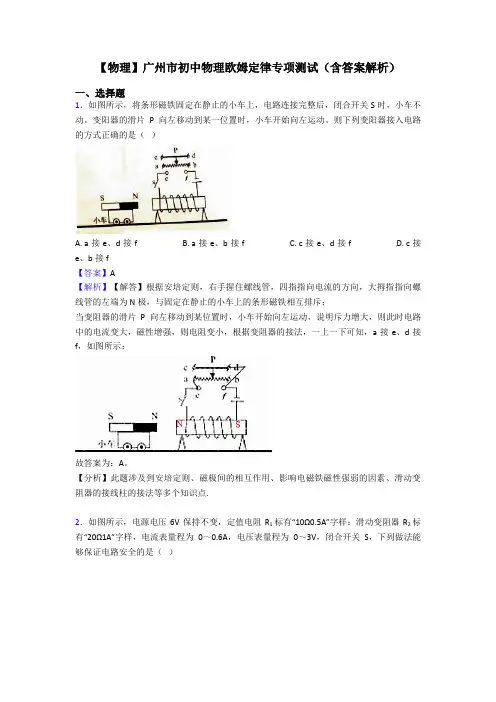

【物理】广州市初中物理欧姆定律专项测试（含答案解析）一、选择题1．如图所示，将条形磁铁固定在静止的小车上，电路连接完整后，闭合开关S时，小车不动。

变阳器的滑片P向左移动到某一位置时，小车开始向左运动。

则下列变阳器接入电路的方式正确的是（）A. a接e、d接fB. a接e、b接fC. c接e、d接fD. c接e、b接f【答案】A【解析】【解答】根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的左端为N极，与固定在静止的小车上的条形磁铁相互排斥；当变阻器的滑片P向左移动到某位置时，小车开始向左运动，说明斥力增大，则此时电路中的电流变大，磁性增强，则电阻变小，根据变阻器的接法，一上一下可知，a接e、d接f，如图所示：故答案为：A。

【分析】此题涉及到安培定则、磁极间的相互作用、影响电磁铁磁性强弱的因素、滑动变阻器的接线柱的接法等多个知识点.2．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

（1）当电压表的示数U2=3V时，电路中的电流，I min= = = =0.3A，因串联电路中各处的电流相等，且R1允许通过的最大电流为0.5A，电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，故最大电流为0.5A，A不符合题意；R1两端电压最大：U1大=I大R1=0.5A×10Ω=5V，B不符合题意所以，电路中的最大电流I大=0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，电路中的总电阻：R= = =12Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：R2小=R-R1=12Ω-10Ω=2Ω，当电压表的示数U2=3V时，滑动变阻器接入电路中的电阻最大为：R滑= = =10Ω，则滑动变阻器R2接入电路的阻值允许变化范围可以为2Ω～10Ω，C不符合题意；电路消耗的最大功率：P大=UI大=6V×0.5A=3W；（2）当电压表的示数U2=3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，电路消耗的总功率最小，电路消耗的最小功率：P小=UI小=6V×0.3A=1.8W，所以，电路消耗总功率允许的变化范围可以为1.8W～3W，D符合题意。

《欧姆定律》单元测试题一、单选题（本题包括10小题，每小题3分，共30分。

）1.电阻R 1、R 2并联接在电源上，下列说法正确的是( ) A ．并联电路的总电阻，等于各并联导体的电阻的倒数之和 B ．当R 1变大时，总电阻也变大 C ．电源电压变大时，总电阻也变大 D ．干路中的电流变大时，总电阻也变大2.几位同学学习了欧姆定律后，根据I =UR ，导出了R =UI ，于是他们提出了以下几种看法，你认为正确的是( )A ．导体电阻的大小跟通过导体的电流成反比B ．导体电阻的大小跟加在导体两端的电压成正比C ．导体电阻的大小跟通过导体的电流和加在导体两端的电压无关D ．导体两端不加电压时，导体的电阻为零3.用图所示的电路研究电流与电阻的关系时，将电阻R 由5Ω更换为10Ω，闭合开关，接下来的正确操作是( )A ．直接读出电压表和电流表的示数B ．保持R'的滑片P 位置不变，调高电源电压C ．将R'的滑片P 向左移动，使电流表的示数保持不变D ．将R'的滑片P 向右移动，使电压表的示数保持不变4.小华只有一块电流表，他想测出定值电阻Rx 的阻值，设计了如图所示的电路，电源两端的电压保持不变，定值电阻R 0=30Ω。

只闭合开关S 、S 1，电流表示数I 1=0.2A ；只闭合开关S 、S 2，电流表示数I 2=0.3A 。

则Rx 的阻值为( )A ．15ΩB ．20ΩC ．45ΩD ．60Ω5.在如图所示的电路中，电源电压为6V ，R 1=3Ω，R 2=6Ω,闭合开关S ，下列说法正确的是 ( )A ．通过R 1的电流为1AB ．R 1两端的电压为3VC ．干路中的电流为3AD ．电路的总电阻为9Ω6.在探究“电流与电阻的关系”实验中，小明根据实验数据在坐标纸上描点作出了I −1R 的关系图像，分析该图像可知( )A ．实验过程中，控制导体两端的电压为2V 不变B ．当导体中电流为0时，导体的电阻也为0C ．当导体的电阻为0.2Ω时，通过导体的电流为0.4AD ．当导体两端电压一定时，导体中的电流与导体的电阻成正比7.定值电阻R 1、R 2，它们I-U 图线如图所示，若R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I-U 图线所在的区域，下列说法中正确的是( )．A ．R 串在Ⅰ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅱ区域，R 并在Ⅲ区域8.在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验： ①“测量物体的长度”时，多次测量；②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量； ③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量；④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值； 上述实验中寻找普遍规律的是( ) A. ①② B. ①③ C. ②④ D. ②③9.如图所示,电源电压不变,闭合开关,当滑动变阻器滑片P 向左移动时,下列判断正确的是( )A ． 示数变大, 示数变小, 示数不变B ． 示数变大, 示数变小, 示数变大C ． 示数变小, 示数变大, 示数变小D ． 示数变小, 示数变小, 示数变大10.如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是( )A．L1短路B．L1断路C．L2短路D．L2断路二、填空题（本题包括7小题，每小题2分，共14分）11.如图所示的电路中，电源电压恒定，灯丝的电阻RL 不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度 (选填“变亮”、“变暗”或“不变”)，电流表的示数为I2，若I1:I2=2:3，则RL:R= 。

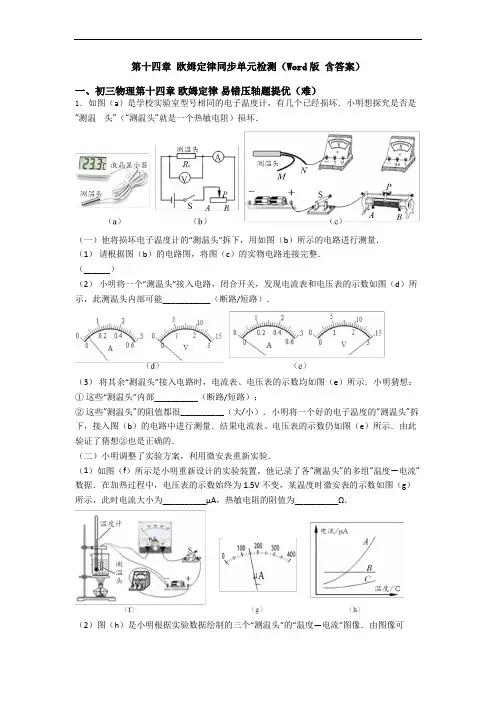

第十四章欧姆定律同步单元检测（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．如图（a）是学校实验室型号相同的电子温度计，有几个已经损坏．小明想探究是否是“测温头”（“测温头”就是一个热敏电阻）损坏．（一）他将损坏电子温度计的“测温头”拆下，用如图（b）所示的电路进行测量．（1）请根据图（b）的电路图，将图（c）的实物电路连接完整．（______）（2）小明将一个“测温头”接入电路，闭合开关，发现电流表和电压表的示数如图（d）所示，此测温头内部可能___________（断路/短路）．（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e）所示．小明猜想：①这些“测温头”内部__________（断路/短路）；②这些“测温头”的阻值都很__________（大/小）．小明将一个好的电子温度的“测温头”拆下，接入图（b）的电路中进行测量．结果电流表、电压表的示数仍如图（e）所示．由此验证了猜想②也是正确的．（二）小明调整了实验方案，利用微安表重新实验．（1）如图（f）所示是小明重新设计的实验装置，他记录了各“测温头”的多组“温度—电流”数据．在加热过程中，电压表的示数始终为1.5V不变，某温度时微安表的示数如图（g）所示，此时电流大小为__________μA，热敏电阻的阻值为__________Ω．（2）图（h）是小明根据实验数据绘制的三个“测温头”的“温度—电流”图像．由图像可知，灵敏度最高“测温头”是__________，其阻值随温度的升高而__________（增大减小）．【答案】 短路 断路 大 150 10000A 减小 【解析】 【详解】（一）（1）根据电路图连接实物图，电流从电源正极出发，依次流经开关、滑动变阻器、电流表、测温头回到电源负极，同时注意滑动变阻器应接在B 处以满足滑片P 向右滑时接入电路阻值变小，同时电流表选择0~0.6A 、电压表选择0~3V 的量程（并联在测温头两端），注意正极流入负极流出，具体连接情况如下：（2）从图（d ）中可以看出，电流表有示数，即代表电路中有电流经过，电路是通路，并且电压表示数为0，说明测温头没有断路而是处于短路状态；（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e ）所示，电流表示数为0，说明电路中无电流通过，且电压表示数为3V ，有两种可能：①可能这些“测温头”内部处于断路，所以电路中无电流通过，且此时电压表测量电源电压；②可能这些“测温头”的阻值很大，电路中电流非常微弱，所以电流表示数几乎为0，“测温头”由于阻值过大，分压增多，其两端几乎等于电源电压3V 。

九年级第十四章欧姆定律单元测试卷（word版，含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．如图所示是“用铅笔芯探究导体的电阻与长度的关系”的电路图．（1）闭合开关，保持滑片P2位置不变，向右移动铅笔芯上的滑片P1，电路中的电流________（选填：“变大”“变小"或“不变”）．（2）如果滑片P1滑动到铅笔芯最右端时，电压表示数很小，应该将滑动变阻器的滑片P2向________移动．（3）移动铅笔芯上面的滑片P1，记录铅笔芯A P之间的距离和电压表的示数，数据如表所示：A P1/mm030.060.090.0120.0150.0180.0U/V00.40.8 1.2 1.6 2.0 2.4通过表中数据反映的规律和___________可以推出导体的电阻与导体的长度成________比的结论．（4）保持滑片P1的位置不变，滑片P2在如图所示的位置时电压表示数为0.9V，滑片P2向右移动一段距离，电压表示数变为1.2V，滑片P2再向右移动相同的距离，电压表示数为________V．【答案】不变右欧姆定律正 1.8【解析】【分析】本题考查影响导体电阻的因素，主要是长度因素。

【详解】(1)[1]由电路图可知，当滑片P2不动时，不管P1怎么滑动滑动，铅笔芯的电阻都不变，那么电路的总电阻不变，唯有改变了电压表的示数，所以电路中的电流不变(2)[2]电压表的示数变得很小，是滑动变阻器分去了太多电压，故要向右滑动滑片P2，让变阻器的电阻变小，分去的电压变小，那么电压表的示数就会变大(3)[3][4]当A P之间的距离变大时，电压表所测的导体长变长，其示数随之变大。

而在这个过程中，电路中电流不变，根据欧姆定律UIR得，当电流不变时，导体两端的电压与电阻成正比。

处理表中的数据有：电压与A P1的距离的比值是定值，即是两者也成正比，所以可知导体的电阻与导体的长度成正比。

(4)[5]当电压表的示数为U AP=0.9V时，设铅笔芯和滑动变阻器此时接入电路的总电阻为R，A P段的电阻为R AP，电源电压为U，根据欧姆定律有APAPU UIR R==即是AP0.9V UR R=此为①式当电压表示数为U´AP=1.2V时，设变阻器减小的电阻为△R，同理有´´APAPU UIR R R==-∆即是1.2VAPUR R R=-∆此为②式解①②两式得，R=4△R此为③式将③式代入①式得，3.6VAPURR=∆当滑片P2再向右移动相同的距离，电压表的示数设为U´´AP，同理有´´´2APAPU UIR R R==-∆而将③式入上式，得´´113.6V 1.8V22APAPURUR==⨯=∆2．在“伏安法测电阻”的实验中，小梦同学连接了如图甲所示的电路（电路元件完好，电源电压恒定，滑动变阻器最大阻值为R，接线柱接线牢固）．（1）连接电路过程中开关应该_____，开关闭合前滑片滑到_____处．（2）检查电路，发现有一处连接错误，请指出连接错误的导线是_____（填“a”“b”“e”或“d”）．（3）纠正错误后，闭合开关，测得几组数据如表．实验序号123电压U/V 1.5 2.1 2.8电流I/A 1.100.14电阻R/Ω15.015.0第3次实验时电流表示数如图乙所示，电流表的示数为_____A．第3次实验后，算出的电阻值是_____，待测电阻值为_____Ω．（4）实验结束后老师组织大家做延伸实验，他把A组的电流表给了B组，把B组的电压表给了A组，让A、B组利用现有器材完成测量电阻的实验设计．如果你在其中一个组，请把设计的电路图画在图丙的虚线框内．【答案】断开电阻最大 d 0.18 15.6Ω 15.2 答案见解析【解析】【分析】【详解】（1）连接电路时，为了防止电路元件损坏，开关应处于断开状态，为了保护电路，滑动变阻器滑到最大阻值处；（2）由实物图知，电压表测量的是电源电压，应该测量定值电阻两端电压，所以错误的是导线d，下端应该连接定值电阻左端的接线柱．（3）如图乙，电流表接在0~0.6A量程上，所以示数为0.18A，此时电压为2.8V，根据欧姆定律可算出此时的电阻为2.815.60.18R=≈Ω，将三次测量数据取平均值可知待测电阻阻值约为15.2Ω；(4) 根据题意可知，A组有两个电压表，B组有两个电流表；要测量电阻R x，要根据串并联电路特点设计电路A组上图B组下图，则其设计如图：【点睛】伏安法测电阻中，多次测量的目的是为了取平均值；探究电流与电压关系的实验中，多次测量的目的是为了实验更具普遍性．已知滑动变阻器最大阻值为R，在最后一问的设计中，可以以R为纽带，找到电源电压的表达式．3．在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路如图甲所示．（1）连接电路前，开关必须______．（2）请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路__（导线不允许交叉）．（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是______A．电流表坏了 B．滑动变阻器短路 C．电阻处接触不良 D．电阻短路（4）排除故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持不变，实验数据记录如下表．其中第5次实验电流表示数如图丙所示，其读数为______A．（5）实验结果是：______．【答案】断开 C 0.12 电压不变，导体中的电流与导体的电阻成反比【解析】(1)连接电路前，为保护电路，开关必须断开；(2)电压表与电阻并联接入电路，滑动变阻器与电阻串联，采取“一上一下”的连接方式，如下图所示；(3)图丙中电流表用的是0.6A量程，分度值为0.02A，故其示数为0.12A；(4)分析表格数据可知，电压一定时，通过电阻电流的变化倍数和电阻阻值变化倍数的倒数相等，故可得结论：电压不变，导体中的电流与其电阻成反比．点睛：根据电流表选用的量程和其分度值，读出电流表示数；分析表中电流的变化倍数和电阻的变化倍数之间的关系，利用控制变量法得出结论．4．小明同学用如图器材探究探究通过导体的电流与电阻的关系。

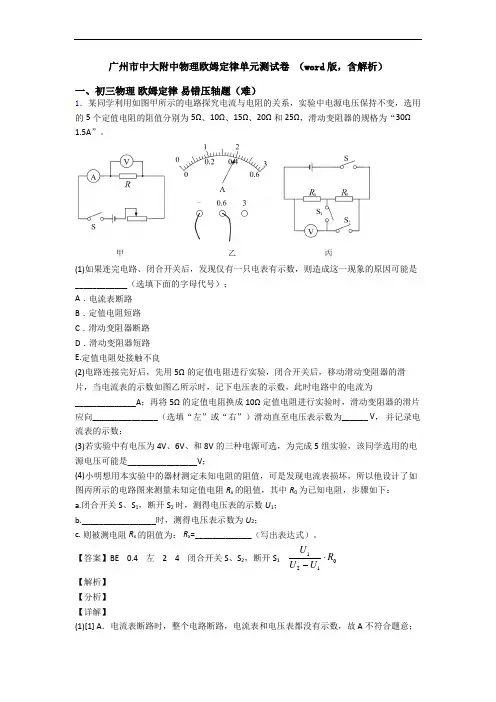

广州市中大附中物理欧姆定律单元测试卷（word版，含解析）一、初三物理欧姆定律易错压轴题（难）1．某同学利用如图甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω1.5A”。

(1)如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是____________（选填下面的字母代号）；A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E.定值电阻处接触不良(2)电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为______________A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向_______________（选填“左”或“右”）滑动直至电压表示数为______ V，并记录电流表的示数；(3)若实验中有电压为4V、6V、和8V的三种电源可选，为完成5组实验，该同学选用的电源电压可能是________________V；(4)小明想用本实验中的器材测定未知电阻的阻值，可是发现电流表损坏，所以他设计了如图丙所示的电路图来测量未知定值电阻R x的阻值，其中R0为已知电阻，步骤如下：a.闭合开关S、S1，断开S2时，测得电压表的示数U1；b._________________时，测得电压表示数为U2；c. 则被测电阻R x的阻值为：R x=_____________（写出表达式）。

【答案】BE 0.4 左 2 4 闭合开关S、S2，断开S11021URU U⋅-【解析】【分析】【详解】(1)[1] A．电流表断路时，整个电路断路，电流表和电压表都没有示数，故A不符合题意；B ．定值电阻短路电压表示数为0，只有滑动变阻器接入电路，所以电流表有示数，故B 符合题意；C ．滑动变阻器断路，整个电路断路，电流表和电压表都没有示数，故C 不符合题意；D ．滑动变阻器短路，只有定值电阻工作，电压表测量的是定值电阻的电压，电流表测量的是定值电阻的电流，两表都有示数，故D 不符合题意；E ．定值电阻处接触不良相当于定值电阻断路，这样电压表示数为电源电压，由于电压表电阻极大，电流表无示数，故E 符合题意。

【物理】广州市物理欧姆定律专项测试卷（含答案解析）一、选择题1．如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数变小B. 电压表示数不变，电流表示数变大C. 电压表示数和电流表示数的乘积变大D. 电压表示数和电流表的比值不变【答案】 C【解析】【解答】解：由电路图可知，定值电阻R1和滑动变阻器R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流．因电源电压保持不变，所以，滑片移动时，电压表V1的示数不变，故A错误；滑动变阻器的滑片向左移动的过程中，接入电路中电阻变小，电路中的总电阻变小，由I= 可知，电路中的电流变大，即电流表的示数变大，由U=IR可知，定值电阻R1两端的电压变大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器R2两端的电压变小，即电压表V2的示数变小，故B错误；因电压表V1的示数不变，电流表的示数变大，电压表V2的示数变小，所以，电压表V1示数和电流表示数的乘积变大，电压表V2示数和电流表的比值变小，故C 正确、D错误．故选C．【分析】由电路图可知，定值电阻R1和滑动变阻器R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流．根据电源的电压可知滑片移动时电压表V1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知电压表V2示数的变化，进一步判断电压表V1示数和电流表示数的乘积变大以及电压表V2示数和电流表的比值变化．本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，分析好电路的连接方式和电表所测的电路元件是关键．2．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A~0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）A. 电子元件工作时，电阻保持不变B. 为使电子元件处于正常工作状态，变阻器的阻值范围应控制在12.5Ω~70ΩC. 当P在中点时，电子元件与滑动变阻器的电压之比为1︰1D. 电子元件处于正常工作状态时，电路消耗的最小功率为3.6W【答案】 B【解析】【解答】（1）从图象可知，电子元件的电阻是在变化的，故A错误；（2）电子元件处于正常工作状态时，电路电流最小为0.1A，电子元件两端的最小电压为2V，所以滑动变阻器两端的最大电压为U1=9V-2V=7V，此时滑动变阻器接入电路的电阻最大，R大===70Ω，电路电流最大为0.4A，电子元件两端的最大电压为4V，所以滑动变阻器两端的最小电压为U2=9V-4V=5V，滑动变阻器接入电路的电阻最小，R小===12.5Ω．所以滑动变阻器的阻值范围应控制在12.5欧～70欧，故B正确；（3）因为电子元件与滑动变阻器串联，通过的电流相等，所以电子元件与滑动变阻器串联两端的电压之比就等于两电阻之比，因无法判断电子元件与滑动变阻器电阻的大小关系，所以无法判断它们两端电压的关系，故C错误；（4）当电路消耗的功率最小时，电路电流最小，为I小=0.1A，电路消耗的最小功率P=UI小=9V×0.1A=0.9W，故D错误．故选B．【分析】（1）从图象可知，电流与电子元件两端的电压不是正比关系，电子元件处于正常工作状态时，电路消耗的最小功率根据公式P=UI可求．（2）当P在中点时，无法判断电子元件与滑动变阻器电阻的大小关系，根据电阻的分压特点可知无法确定当P在中点时电子元件与滑动变阻器的电压之比．（3）由图象可知，电路电流最小为0.1A，电流最大为0.4A，找到对应的电压，根据串联电路电压的规律求出滑动变阻器两端的电压，进一步求出滑动变阻器接入电路的电阻．3．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．4．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S 后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（）A. 电源的电压为6VB. 电路的最大总功率为3.6WC. R2的电功率一直变大D. 图乙中D点是滑片位于中点时的状态【答案】 C【解析】【解答】 A、由于U-I图线可知，当滑片从a端移动到b端，滑动变阻器两端的电压增大了4V，定值电阻两端的电压减小了4V，电流也减小了0.4A，. 电源电压，不合题意；B、当电流为0.6A时，电路的最大功率为，不合题意 ;C、滑动变阻器全部接入分得4V电压，是电阻的2倍，根据串联分压，最大阻值是定值电阻的2倍. 当滑片处在中点，接入电路的阻值和定值电阻相等，分得电压应该是3V，符合题意；D、电阻 , 在D点时，它的阻值，所以，图中D点滑片位于中点，不合题意 .故答案为：C .【分析】A、从图乙读出定值电阻电压和电流的变化量，根据欧姆定律的变形公式计算电阻出定值电阻R1的阻值，再利用欧姆定律的变形公式U＝IR计算电源电压；B、根据电源电压和电路中的最大电流，利用公式P＝UI计算电路的最大功率；C、根据串联分压的原理分析R2阻值的变化情况；D、利用欧姆定律的变形公式计算出R2的最大阻值，再计算滑片在D点时的阻值，比较得出结论 .5．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．6．某同学做电学实验时，电路如下图所示．已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，开关S闭合后，在实验操作无误的情况下，下列说法中正确的说法是（）A. 电流表的最大示数为0.6AB. 滑动变阻器消耗的最小功率为0WC. 电压表的最小示数为1VD. 电阻R0消耗的最大功率为1.8W【答案】 C【解析】【解答】（1）∵电源电压为6V，电压表的量程为0﹣3V，∴P不能滑到左端，∴滑动变阻器连入电阻不能为0，滑动变阻器的电功率不能为0；当电压表的示数为3V，即：U R=3V时：①电流最大（电流表的示数最大），I大==0.3A，②R0消耗的电功率最大，P大=I2R0=（0.3A）2×10Ω=0.9W；（2）当滑片P在右端（电阻全连入为50Ω ），此时电路中的电阻最大，电流最小，I小= =0.1A，U小=I小R0=0.1A×10Ω=1V．故答案为：C．【分析】由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路电流；（1）电源的电压大于电压表的最大示数，由串联电路的分压特点可知当电压表的示数最大时电路中的电流最大，此时定值电阻消耗的电功率最大，滑动变阻器两端的电压不为0，由P=UI可得滑动变阻器的最小电功率不可能为0，根据串联电路的电压特点求出定值电阻两端的电压，根据欧姆定律求出电路中的最大电流，利用P=I2R求出电阻R0消耗的最大功率；（2）当滑动变阻器接入电路中的电阻最大时，电压表的示数最小，根据电阻的串联和欧姆定律求出电路中的电流，利用欧姆定律求出电压表的最小示数．7．如图所示，电源电压不变，电阻R=30Ω。

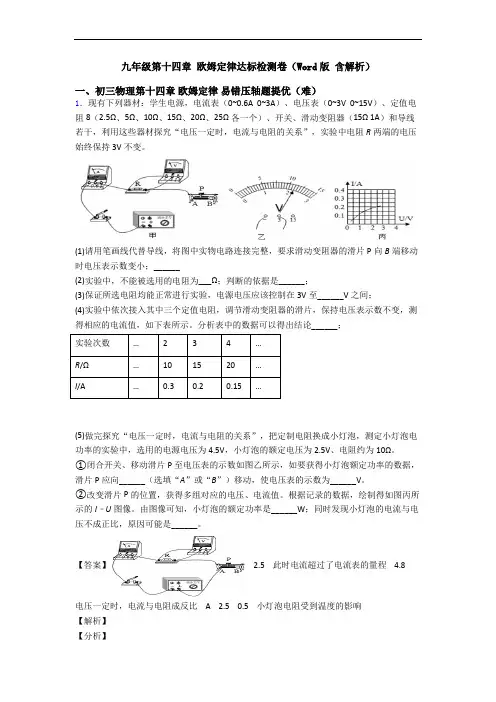

九年级第十四章欧姆定律达标检测卷（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

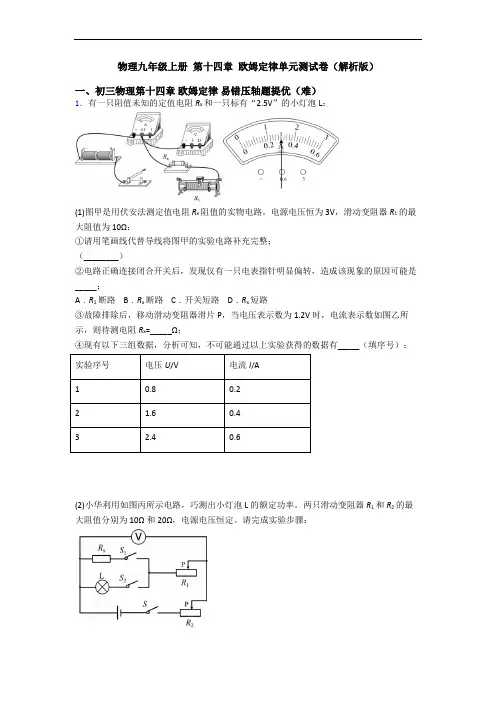

物理九年级上册第十四章欧姆定律单元测试卷（解析版）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．有一只阻值未知的定值电阻R x和一只标有“2.5V”的小灯泡L：(1)图甲是用伏安法测定值电阻R x阻值的实物电路。

电源电压恒为3V，滑动变阻器R1的最大阻值为10Ω：①请用笔画线代替导线将图甲的实验电路补充完整；（________）②电路正确连接闭合开关后，发现仅有一只电表指针明显偏转，造成该现象的原因可能是_____；A．R1断路 B．R x断路 C．开关短路 D．R x短路③故障排除后，移动滑动变阻器滑片P，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=_____Ω；④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有_____（填序号）；实验序号电压U/V电流I/A10.80.22 1.60.43 2.40.6(2)小华利用如图丙所示电路，巧测出小灯泡L的额定功率。

两只滑动变阻器R1和R2的最大阻值分别为10Ω和20Ω，电源电压恒定。

请完成实验步骤：①闭合开关S 、S 2，断开S 1，______，调节滑动变阻器R 2的滑片P ，使电压表的示数为2.5V ；②断开开关S 2，闭合S 、S 1，调节________的滑片P ，使电压表的示数仍为2.5V ； ③保持滑动变阻器R 1的滑片P 不动，将滑动变阻器R2的滑片P 移到最左端，读出电压表的示数为2.7V ，再将R 2的滑片P 移到最右端，读出电压表的示数0.9V ； ④小灯泡的额定功率为_____W 。

【答案】BD 4 1 滑动变阻器R 1滑片移至最左端滑动变阻器R 1 0.625 【解析】 【分析】 【详解】(1)①[1]滑动变阻器R 1与R x 串联接入电路中，因为已经将右端的上接线柱接入了电路中，要使滑动变阻器能保护电路，必须将一个下接线柱接入电路中，比如左下接线柱；因为电源电压恒为3V ，电压表测R x 两端电压，要与R x 并联，并选择0～3V 的小量程。

第十四章欧姆定律单元测试题（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。

(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。

加砝码使天平平衡。

打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。

指针偏转的原因是__________________________________________。

(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。

电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。

当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。

(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。

若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。

【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。

(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时F 2B =300N由图丁知F B =50F A故11A 309N5050B F F == 22A 300N5050B F F == 托盘A 所受压力的变化量∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。

九年级物理第十四章欧姆定律单元测试与练习（word解析版）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。

(1)如图甲是小红同学连接的实物电路图。

图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。

向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。

接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。

在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。

为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。

九年级上册物理第十四章欧姆定律检测题（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．有一只阻值未知的定值电阻R x和一只标有“2.5V”的小灯泡L：(1)图甲是用伏安法测定值电阻R x阻值的实物电路。

电源电压恒为3V，滑动变阻器R1的最大阻值为10Ω：①请用笔画线代替导线将图甲的实验电路补充完整；（________）②电路正确连接闭合开关后，发现仅有一只电表指针明显偏转，造成该现象的原因可能是_____；A．R1断路 B．R x断路 C．开关短路 D．R x短路③故障排除后，移动滑动变阻器滑片P，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=_____Ω；④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有_____（填序号）；实验序号电压U/V电流I/A10.80.22 1.60.43 2.40.6(2)小华利用如图丙所示电路，巧测出小灯泡L的额定功率。

两只滑动变阻器R1和R2的最大阻值分别为10Ω和20Ω，电源电压恒定。

请完成实验步骤：①闭合开关S 、S 2，断开S 1，______，调节滑动变阻器R 2的滑片P ，使电压表的示数为2.5V ；②断开开关S 2，闭合S 、S 1，调节________的滑片P ，使电压表的示数仍为2.5V ； ③保持滑动变阻器R 1的滑片P 不动，将滑动变阻器R2的滑片P 移到最左端，读出电压表的示数为2.7V ，再将R 2的滑片P 移到最右端，读出电压表的示数0.9V ；④小灯泡的额定功率为_____W 。

【答案】 BD 4 1 滑动变阻器R 1滑片移至最左端 滑动变阻器R 1 0.625【解析】【分析】【详解】(1)①[1]滑动变阻器R 1与R x 串联接入电路中，因为已经将右端的上接线柱接入了电路中，要使滑动变阻器能保护电路，必须将一个下接线柱接入电路中，比如左下接线柱；因为电源电压恒为3V ，电压表测R x 两端电压，要与R x 并联，并选择0～3V 的小量程。

第十四章《欧姆定律》单元检测（满分：100分 时间：60分钟））一、选择题（每小题2分，共24分）1.普通家用灯泡的电流最接近于 （）A. 0.2AB. 0.02AC. 2A D ・ 20A2. 串联在电路中的甲、乙两盏灯，如果甲灯比乙灯亮，则通过甲灯的电流I 甲与通过乙灯的电流I 乙的大小关系是（）A. 1卬＞1乙B. I 甲＜1乙C. 1甲=I 乙D.无法比较3. 为维护消费者权益，某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的 铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小.引起这种电线不符合规格 的主要原因是 （）电流变为 （）6. 如图所示，电源电压恒定，心为磁敏电阻，磁敏电阻的阻值随所处磁场的强弱变化而变 化，实验测得其变化关系如图甲所示，其中B 表示磁场的强弱，单位为特斯拉（T ）,则在图 乙中当&所处的磁场逐渐减弱时 （）A. &的阻值变大B.电压表的示数变小C.电流表的示数变小D.电流表的示数变大7. 如图所示是一种自动测定油箱内油面高度的装置.R2是滑动变阻器，它的金属滑片连在 杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高 度.当油A.电线的长度引起电阻偏大C.电线的材料引起电阻偏大 B 电线的横截而积引起电阻偏人D.电线的温度引起电阻偏大4.如图所示为滑动变阻器的示意图,为使变阻器的滑动触点P 向右滑动时，接入电路的电阻增大，下列连接止确的是（A. a 和b 接入电路 C. c 和b 接入电路B. a 和c 接入电路5.如图所示,电路中电流为0.2A.如杲给原来的电池再串联一节相同电池，那么电路屮的A. 0.8AB. 0.4AC. 0.2AD. 0.1AI'—乙第6题图第4题图D. c 和d 接入电路面上升时（）A.电压表和油量表示数都变小B.电压表和油量表示数都变大C.电压表示数变大，油量表示数变小D.电压表示数变小，油量表示数变大8. 对于“探究电流跟电阻的关系”和“伏安法测量电阻”这两个实验，下列说法不正确的 是 （）A. 它们都是采用控制变量的研究方法B. 它们的实验电路在教科书中是相同的C. 前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D. 后者多次测量的目的是取电阻的平均值，减小误差9. 如图所示，电阻R 】 = 10Q,电流表A 】的示数为0.5A,电源电压为10V.下列叙述不正 确的是（）A. Ri 与R?并联B. R?的阻值为20Q10.在如图所示的电路中，电压U 不变，开关S 闭合后，下列说法正确的是 （）A.电压表的示数增大B.电流表的示数减小11. 如图所示，当开关S 闭合，甲、乙两表为电压表时，两表读数之比U 甲：U 乙为4： 1； 当开关S 断开，甲、乙两表为电流表时，两表的读数之比I 甲：I 乙为 （）12. 如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了•闭合 13. 现有：①花生油；②铅笔芯；③水银；④塑料盒；⑤铜钥匙等物品，其屮属于导体的是_______,常温常压下属于液体的有 _________ ・（填序号）14. 导体的电阻是导体本身的一种性质，它的大小跟导体的材料、 _________ 、 ______ 、温度有关.15. 在如图所示的电路中，AB 和CD 均为银珞合金线，闭合开关后，通过观察 ________ ,可C. &两端电压为10VD.电流表A 的示数为1.0AC.电流表的示数增大D.电压表的示数减小 A. 4： 3开关后，电路可能发生的现象是 （A.电流表和电压表都烧坏 C.电流表B.先烧坏电流表，再烧坏电压表 D.电压表烧坏，电流表正常D. 3： 1 第11题图第10题图以比较出合金线电阻的大小，这种研究方法叫做_______ （填“等效替代法”或“转换法”）.这个实验装置是研究电阻大小与导体的关系.16. 在某一温度下，两个电路元件A 和B 屮的电流与其两端电压的关系如图所示，则由图可知，元件A 的电阻为 _______ Q ；将A 和B 并联后接在电压为2.5V 的电源两端，则于路 屮的电流是 _______ A .17. 在如图所示的电路中，电阻Ri ： R 2=l ： 2,则通过它们的电流之比是 __________ ,加在它 们两端的电压之比是 _______ ・18. 科学家有着强烈的好奇心和执着的探究精神，德国物理学家 ________ 最先通过实验归纳 11!一段导体中电流跟电压和电阻之间的定量关系，BPI=-.为了纪念他作出的杰出贡献，R人们将他的名字命名为 _______ 的单位.19. 在探究“电流与电压的关系”的实验中，开关闭合前，滑动变阻器的滑片应调到 _______位置，分别采用5Q 、10Q 、15 Q 的电阻进行实验，目的是 _________ •20. 两只定值电阻，甲标有“10Q 1A”，乙标有“15Q 0.6A”，把它们串联在同一电路中，总电阻是Q ，电路中允许通过的最大电流为 ________ A ,电路两端允许加的最大电压为_____ V.三、简答题(第21题4分，第22-24题各12分，共40分)21. 如图所示为“探究彫响导体电阻大小因素”的实验电路， A 、B 之间接导体.(1) 本实验通过 _____ 比较导体电阻的大小.(2) 小明发现手边只有一根较长的金属丝，他可以探究导体的电阻是否与 _______ 和 ______ 有关.22. 在探究影响导体电阻大小的因素时，小明作出了如下猜想:① 导体的电阻可能与导体的长度有关； ② 导体的电阻可能与导体的横截面枳有关； ③ 导体的电阻可能与导体的材料有关.实验室提供了 4根电阻丝，英规格、材料如下表所示.编号材料 长度/m横截面积/mm?A 镰铅合金 0.5 0.5B 镰借合金 1.0 0.5 C镰铅合金 0.5• 1.0 D猛铜合金0.5.0.5(1) 如图甲所示为“探究影响导体电阻大小因素”的实验电路，在第17题图第21题图A - --------- U ------------ » BM、N之间分别接上不同的导体，则通过观察来比较导体电阻的大小.第22题图(2) 为了验证上述猜想①，应该选用编号为 _____ 的两根电阻丝分别接入电路进行实验. (3) 分别将A 和D 两根电阻丝接入图甲电路屮M 、N 两点间，电流表示数不相同，由此初步得到结论：当长度和横截面积相同吋，导体的电阻跟 ________ 有关.(4) 要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操 作过程均正确，两表的连接和示数如图乙所示，但通过观察发现电流表指针偏转过小，这样 会导致实验误差 ______ ，解决这一问题的措施是 ________ •23. 谢敏同学利用电压表和电流表测量电阻&的阻值(约9Q),电源选用两节干电池.(1) 按图甲昕示电路，将图乙中电流表正确连入电路.(2) 该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3V,你认为发生故障的原因可能是 _______ 或 _______ ・(3) 排除故障后，小明将滑片P 向左滑动时，电压表示数将 ________ (填“增大”、“减小”或“不变”)，当滑片P 滑到某一位置时，两表读数如图丙所示，由此可知1<= _______ Q .你 认为这个结果可靠吗？ ______ ,理由是 ________ ・24. 在如图所示的电路中，电源电压为6V 且保持不变，滑动变阻器Ri 标有“50Q,2A”字样.(1) 将滑片P 移到最右端，闭合开关S 】，断开开关S2,求电流表的示数1】・ (2) 保持滑片P 在最右端，闭合开关S 】、S 2,电流表的示数1 = 51】，求R2的阻值. (3) 将滑片P 移至某一位置，闭合开关Si 、S 2,电流表的示数为0.68A,求此时滑动变阻 器接入电路的阻值.参考答案1.A2.C3.B4B5.B 6.D 7.D 8.A9.D 10.C ll.C 12.C 13. ②③⑤①③ 14. 长度横截面积15. 电流的大小 转换法 横截面积 16. 5 0.7517. 1： 1 1：2k第23题图O O O O O O-0.6 3 - 3 15 丙第24题图18.欧姆电阻19.阻值最大探究电流与电阻的关系20.25 0.6 1521.(1)观察电流表的示数或灯泡的亮暗(2)长度横截面积22.⑴电流的大小(2)A、B (3)材料(4)偏大换用0—0.6A量程23.(1)提示：将电流表串联在&和开关S之间(2)&处断路R2处短路(3)增大10不可靠没有多次测量求平均值24.(l)0.12A (2)12.50 (3)30Q。

九年级物理第十四章欧姆定律单元测试题（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．有一只阻值未知的定值电阻R x。

图甲是用伏安法测R x阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω：U/V I/A R/Ω10.80.22 1.60.43 2.00.5(1)甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）；（_____________）(2)改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是______（填字母）；A．滑动变阻器断路 B．R x断路 C．R x短路(3)故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=____________Ω；(4)实验小组测了三组数据（如上表），进行多次实验的目的是____________；分析表中数据可知，不可能通过以上实验获得的数据是____________（填序号）。

原因是________________；[拓展]小明认为，实际中电流表和电压表都有内阻，若考虑电表的内阻，利用甲图改正后的电路测量电阻时，如果电压表和电流表的读数分别为U和I，而它们自身电阻分别为R v 和R A，则R x更准确的表达式为__________。

【答案】 A 4 取平均值减小误差1 电压表示数为0.8V 时，滑动变阻器连入的电阻大于滑动变阻器的最大阻值 VV -UR IR U【解析】 【分析】 【详解】(1)[1]用伏安法测R x 阻值的大小，需要知道R x 两端的电压大小，流过R x 的电流大小；从图甲可以看到，可以把电阻R x 左端与电流表的接线改成电阻R x 左端与开关S 右端相连，这时电流从电源正极流出，流过电流表、滑动变阻器、电阻R x ，再流过开关S ，最后回负极，电压表并联在电阻R x 的两端；根据上述修改实物图，如下图所示。

第十四章欧姆定律单元测试卷（解析版）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

九年级上册物理第十四章欧姆定律单元测试与练习（word解析版）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．有一只阻值未知的定值电阻R x和一只标有“2.5V”的小灯泡L：(1)图甲是用伏安法测定值电阻R x阻值的实物电路。

电源电压恒为3V，滑动变阻器R1的最大阻值为10Ω：①请用笔画线代替导线将图甲的实验电路补充完整；（________）②电路正确连接闭合开关后，发现仅有一只电表指针明显偏转，造成该现象的原因可能是_____；A．R1断路 B．R x断路 C．开关短路 D．R x短路③故障排除后，移动滑动变阻器滑片P，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=_____Ω；④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有_____（填序号）；实验序号电压U/V电流I/A10.80.22 1.60.43 2.40.6(2)小华利用如图丙所示电路，巧测出小灯泡L的额定功率。

两只滑动变阻器R1和R2的最大阻值分别为10Ω和20Ω，电源电压恒定。

请完成实验步骤：①闭合开关S 、S 2，断开S 1，______，调节滑动变阻器R 2的滑片P ，使电压表的示数为2.5V ；②断开开关S 2，闭合S 、S 1，调节________的滑片P ，使电压表的示数仍为2.5V ； ③保持滑动变阻器R 1的滑片P 不动，将滑动变阻器R2的滑片P 移到最左端，读出电压表的示数为2.7V ，再将R 2的滑片P 移到最右端，读出电压表的示数0.9V ；④小灯泡的额定功率为_____W 。

【答案】 BD 4 1 滑动变阻器R 1滑片移至最左端 滑动变阻器R 1 0.625【解析】【分析】【详解】(1)①[1]滑动变阻器R 1与R x 串联接入电路中，因为已经将右端的上接线柱接入了电路中，要使滑动变阻器能保护电路，必须将一个下接线柱接入电路中，比如左下接线柱；因为电源电压恒为3V ，电压表测R x 两端电压，要与R x 并联，并选择0～3V 的小量程。

欧姆定律单元测试题(含答案)（word）一、欧姆定律选择题1．要测量一个阻值约为500Ω的电阻R x.提供的器材有：干电池两节，学生用电压表（量程为0～3V、0～15V）、学生用电流表（量程为0～0.6A、0～3A）、滑动变阻器R1（10Ω、1A ）、电阻箱R2（0～9999Ω）以及单刀双掷开关各一只，开关、导线若干。

以下四种电路中，可以较准确地测出R x阻值的是（）A. ①②③B. ②④C. ③④D. 只有②【答案】D【解析】【解答】解：①由电路图可知，被测电阻和滑动变阻器串联，电压表测量电阻R x 两端电压，电流表测量通过电路的电流，但由于R x=500Ω＞＞R1=10Ω；所以电路中的电流几乎不变，无法多次测量减小求平均值；②由电路图可知，闭合总开关，单刀双掷开关可以使电压表分别测量R x两端电压和电源电压，根据串联电路特点可知电阻箱两端电压，已知电阻箱的阻值和两端电压，根据欧姆定律即可求出电路中的电流，最后利用即可求出被测电阻，由于电阻箱的阻值变化范围比较大，可以改变电阻箱的位置起到多次测量减小求平均值，减小误差；③由电路图可知，电阻箱与被测电阻并联，闭合总开关，当单刀双掷开关与R x连接，读出电流表示数，当单刀双掷开关与R2连接，保持滑动变阻器的滑片不动，调节R2的阻值，使电流表示数与原来的示数相同，读出电阻箱R2值，即为R x的阻值，可以进行多次测量；由于电阻箱R2的阻值不是连续的，则测量的值只能精确到1Ω；④由电路图可知，电阻箱与被测电阻并联，闭合总开关，当单刀双掷开关与R x连接，电压表测量R x两端电压，读出电压表示数；当单刀双掷开关与R2连接，保持滑动变阻器的滑片不动，调节R2的阻值，使电压表示数与原来的示数相同，读出电阻箱R2值，即为R x 的阻值，可以进行多次测量；由于电阻箱R2的阻值不是连续的，则测量的值只能精确到1Ω；综合上面的分析可知，可以较准确地测出R x阻值的是②。

最新欧姆定律单元测试题(含答案)（word）一、欧姆定律选择题1．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像相符的是〔〕A. 电阻一定时，电流随着电压的增大而增大B. 电阻一定时，电压随着电流的增大而增大C. 电压一定时，电流随着电阻的增大而减小D. 电压一定时，电阻随着电流的增大而减小【答案】 C【解析】点拨：从图中可以看出，当电阻增大时，电流在减小，电流与电阻成反比例函数，结合欧姆定律可以知道这个前提是电阻两端的电压一定。

并且是因为电阻的变化而导致电流发生变化，所以应该是电流随着电阻的变化而变化。

全解；C回味：在电路中是因为电阻变化使电流随着变化，电阻是因，电流是果。

在物理上这种因果关系不能颠倒，如在光学中光的反射定律中只能讲反射光线与入射光线的关系。

2．如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（）A. 电压表示数不变，电流表示数变大B. 电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变小D. 电压表示数变大，电阻R1的电功率变大【答案】 D【解析】【解答】由图可知，滑动变阻器与定值电阻串联，当滑动变阻器的滑片向右移动时，滑动变阻器连入电路中的电阻变小，电路总电阻减小，而电源电压一定，由知，电路中的电流变大，即电流表的示数变大；根据，电阻R1的电流增大，两端的电压也增大，根据知，电阻R1的电功率变大，可见ABC不符合题意、D符合题意。

故答案为：D【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据滑动变阻器的滑片向右移动时，连入电路中的电阻的变化并结合欧姆定律、电功率计算公式分析电压表和电流表示数的变化及功率变化.3．小华设计了一种输液提示器，能在护士站观察到药液量的变化。

当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是（）A. B.C. D.【答案】 C【解析】【解答】解：当袋中药液量减少时，整个药液袋的重力减小，对弹簧的拉力减小，弹簧的伸长量减小，所以滑片会向上移动；A、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片的上移不会改变变阻器连入电路的电阻，则电路中的电流不变，变阻器两端的电压不变，即电压表的示数也不变，A不符合要求；B、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变大，根据串联电路的分压特点可知，变阻器两端的电压变大，即电压表的示数变大，B不符合要求；C、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表的示数变小，C符合要求；D、由图可知，变阻器与灯泡并联，电压表测量电源电压，由于电源电压不变，所以，当袋中药液量减少时，电压表的示数不变，D不符合要求。
