(完整版)建筑CAD中级试卷(一)

CAD中级考试题（理论和实践）CAD理论试题库（含电脑，CAD,机械知识）一是非题，判断题1．AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。

（对）2．AutoCAD是美国Autodesk公司的计算机制图软件。

（对）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。

（对）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。

（对）5．正交线指的是水平线和竖直线。

（错）6．正交线指的是在正交方式下绘制的直线。

（对）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。

（对）8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。

（错）9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。

（错）10．CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。

（对）11．机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（错）12．国家标准中。

A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（对）13．在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（对）14．在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（错）15．在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。

（对）16．平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（错）17．在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（对）18．一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（错）19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（对）20．为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。

中级CAD 绘图员考试标准试题第一单元文献的操作1-1说明：机械类和建筑类（通用）【操作规定】1．建立新文献：运营AutoCAD软件，建立新模板文献，模板的图形范围是120×90，0层颜色为红色（RED）。

2．保存：将完毕的模板图形以KSCAD1-1.DWT为文献名保存在#SubPath# 中。

请关闭autocad应用软件后再点击进入下一题。

1-2说明：机械类和建筑类（通用）【操作规定】1．建立新文献：运营AutoCAD软件，建立新模板文献，模板的图形范围是1200×900，加载线型为acad_iso03w100，设此线型为当前线型，设立合理的线型比例。

2．保存：将完毕的模板图形以KSCAD1-2.DWT为文献名保存在#SubPath# 中。

请关闭autocad应用软件后再点击进入下一题。

1-3说明：机械类和建筑类（通用）【操作规定】1．建立新文献：运营AutoCAD软件，建立新模板文献，模板的图形范围是4200×2900，网格（grid）点距为100。

2．保存：将完毕的模板图形以KSCAD1-3.DWT为文献名保存在#SubPath# 中。

请关闭autocad应用软件后再点击进入下一题。

1-4说明：机械类和建筑类（通用）【操作规定】1．建立新文献：运营AutoCAD软件，建立新模板文献，模板的图形范围是4200×2900，光标捕获（snap）间距为100，并打开光标捕获。

2．保存：将完毕的模板图形以KSCAD1-4.DWT为文献名保存在#SubPath# 中。

请关闭autocad应用软件后再点击进入下一题。

1-5说明：机械类和建筑类（通用）【操作规定】1．建立新文献：运营AutoCAD软件，建立新模板文献，模板的图形范围是4200×2900，设立单位为Meters，长度、角度单位精确度为小数点后3位。

2．保存：将完毕的模板图形以KSCAD1-5.DWT为文献名保存在#SubPath# 中。

C、角度的正负要依据设置D、以上都不对
8、既刷新视图，又重新计算图形数据库命令的是：（）
A、BLIPMODEB、REGENC、REDRAWD、REDRAWALL
9、要表明绝对位置为5，5的点：（）]
A、@5，5 B、#5，5 C、5，5 D、5〈5
10、STATUS命令显示（）
A、图形对象的总数B、图形的大小C、空闲内存的数量D、上述全部
A、*.dwgB、*.dxfC、*.dwtD、*.dwf
5、下列命令操作中，不能插入图块的是（）
A、divideB、measureC、arrayD、insert
6、哪个图层名不会被改名或被删除？（）
A、STANDAND B、0 C、UNNAMED D、DEFAULT
7、以下说法正确的有（）
A、逆时针角度为正值B、顺时针角度为负值
图4图5
21．图中：A点相对B点的坐标：（）
A、（-80.0,25.0）B、（-75.0,26.0）C、（-70.0,25.0）D、（70.0,-25.0）
22．A点到B点的距离：
A、67.8 B、74.83C、75.8 D、74.3
23. BA直线相对XY平面的倾角：（）
A、8 B、340 C、352 D、20
1．绘图环境认识
（1）软件的工作界面，包括菜单栏、工具栏
（2）图形文件的基本操作，包括创建、打开、保存文件等
（3）鼠标的使用
（4）图形文件的保存格式
（5）图形文件的加密
2．基础操作
（1）坐标系的设置
（2）自定义绘图环境
（3）视图的缩放、平移操作
（4）自定义个性化工作空间、自定义用户界面、临时替代键等
19．创建一个标高为10，厚度为20，圆角半径为10，大小为100×80的矩形，求矩形的面积为：（）

cad中级考试题（理论和实践）CAD理论试题库（含电脑，CAD,机械知识）一是非题，判断题1． AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。

（对）2． AutoCAD是美国Autodesk公司的计算机制图软件。

（对）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。

（对）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。

（对）5．正交线指的是水平线和竖直线。

（错）6．正交线指的是在正交方式下绘制的直线。

（对）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。

（对）8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。

（错）9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。

（错）10． CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。

（对）11．机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（错）12．国家标准中。

A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（对）13．在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（对）14．在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（错）15．在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。

（对）16．平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（错）17．在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（对）18．一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（错）19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（对）20．为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。

职业技能鉴定国家题库制图员(土建)中级理论知识试卷一注意事项1、本试卷依据2001年颁布的《制图员(土建)》国家职业标准命制，考试时间：120分钟。

2、请在试卷标封处填写姓名、准考证号和所在单位的名称。

3、请仔细阅读答题要求，在规定位置填写答案。

一、单项选择题(第1题～第160题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题0.5分，满分80分。

)1．道德是指人与人、个人与集体、个人与社会以及人对待自然的()的总和。

A、法律法规B、行为规范C、宪法D、人生观2．职业道德是指从事一定职业的人们在职业实践活动中所应遵循的()和规范，以及与之相应的道德观念、情操和品质。

A、企业标准B、培训要求C、职业原则D、招聘条件3．()是社会道德的重要组成部分，是社会道德原则和规范在职业活动中的具体化。

A、人生价值B、职业道德C、社会活动D、职业活动4．职业道德是制图员自我完善的()。

A、重要条件B、充分条件C、先决条件D、必要条件5．()就是要把尽心尽责做好本职工作变成一种自觉行为，具有从事制图员工作的自豪感和荣誉感。

A、热爱祖国B、忠于职守C、爱岗敬业D、讲究质量6．下列等式正确的是()。

A、1张A2幅面图纸=2张A1幅面图纸B、1张A4幅面图纸=2张A3幅面图纸C、2张A2幅面图纸=1张A1幅面图纸D、2张A1幅面图纸=1张A2幅面图纸7．关于图纸的标题栏在图框中的位置，下列叙述正确的是()。

A、配置在任意位置B、配置在右下角C、配置在左下角D、配置在图中央8．某图纸上字体的宽度为5/2mm，则该图纸是选用的()号字体。

A、3B、5C、7D、99．同一建筑图样中，若用b表示粗线的线宽，则粗、中、细线的线宽应分别表示为()。

A、b、0.7b、0.25bB、b、0.7b、0.35bC、b、0.5b、0.35bD、b、0.5b、0.25b10．在建筑施工图中，未剖到但可见的主要轮廓线用()绘制。

A、粗实线B、中实线C、细实线D、实线11．图样上标注的尺寸，一般应由尺寸界线、尺寸线及其终端、尺寸数字()组成。

全国CAD中级考试试题(笔试)1. 在绘图区域___放大绘图区域的图形。

{[A]}A. 向前滚动小轮B. 单击小轮C. 双击小轮D. 向后滚动小轮--------2. AutoCAD用于实心体之间对齐的命令是___。

{[B]}A. MOVEB. ALIGNC. 3DARRAYD. MIRROR3DN--------3. 如果要将坐标系图标隐藏起来,用___命令。

{[D]}A. HIDEB. FILL中的OFFC. PLAND. 选UCSICON的OFF项--------4. 生成三维实心体模型的截面的命令是___。

{[B]}A. SLICEB. SECTIONC. VIEWD. MVSETUP--------5. 生成****模式的命令是___。

{[C]}A. MVIEWB. VPORTSC. DVIEWD. MVSETUP--------6. 下面的四种说法中___是正确的。

{[B]}A. MIRROR3D命令和当前UCS的XOY平面有关B. MIRROR3D命令和当前的UCS是无关的C. ROTATE命令可以绕任一根轴旋转D. 3DARRAY命令可以生成螺旋状--------7. 用UCS命令中的VIEW选项,可以将当前的UCS的XOY平面调整到和___平行的方向上。

{[C]}A. WCS的XOY平面B. 任一个UCS的XOY平面C. 屏幕坐标D. 当前的UCS的XOY平面--------8. 用布尔的三种运算,可以对___进行操作。

{[C]}A. 实心体模型B. 面域C. A和BD. 曲面模型--------9. 生成三维平面的命令是___。

{[B]}A. SOLIDB. 3DFACEC. 3DPOLYD. POLYLINE--------10. ___是不正确。

{[C]}A. 3DFACE命令将三点生成一个平面B. 可以用3DFACE命令将四点生成一个平面C. 四个不在一个平面上的点也可以用3DFACE命令生成一个平面D. 用3DFACE命令生成的平面是网格平面--------11. 二维点过滤有三种可能的选择,三维点过滤有___可能的选择。

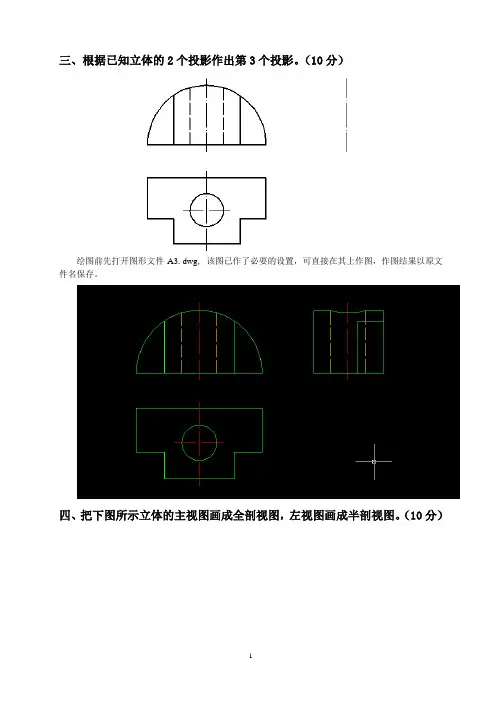

三、根据已知立体的2个投影作出第3个投影。

（10分）绘图前先打开图形文件A3.dwg,该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。

四、把下图所示立体的主视图画成全剖视图，左视图画成半剖视图。

（10分）绘图前先打开图形文件A4.dwg，该图已作了必要的设置，可直接在其上作图，左视图的右半部分取剖视。

作图结果以原文件名保存。

六、根据给出的YLD5型联轴器装配图（附图2）拆画零件1（左联轴器）的零件图。

（12分）具体要求：1．绘图前先打开图形文件A6.dwg，该图已作了必要的设置，可直接在该装配图上进行编辑以形成零件图，也可以全部删除重新作图；2．选取合适的视图；3．标注尺寸，包括已给出的公差代号（不标注表面粗糙度符号和形位公差符号，也不填写技术要求）。

附图 2----------------------------------------------------------------------------------------------------------------------------------- ----------------------------------------------------------------------------------------------------------------------------------- ----------------------------------------------------------------------------------------------------------------------------------- -----------------------------------------------------------------------------------------------------------------------------------三、根据已知立体的2个投影作出第3个投影。

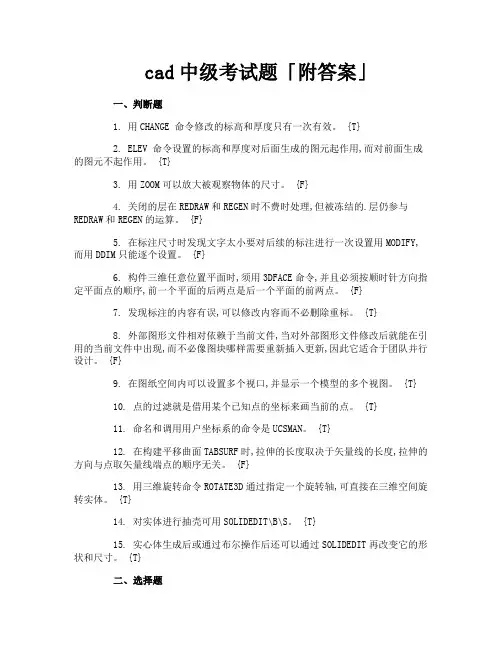

cad中级考试题「附答案」一、判断题1. 用CHANGE 命令修改的标高和厚度只有一次有效。

{T}2. ELEV 命令设置的标高和厚度对后面生成的图元起作用,而对前面生成的图元不起作用。

{T}3. 用ZOOM可以放大被观察物体的尺寸。

{F}4. 关闭的层在REDRAW和REGEN时不费时处理,但被冻结的.层仍参与REDRAW和REGEN的运算。

{F}5. 在标注尺寸时发现文字太小要对后续的标注进行一次设置用MODIFY,而用DDIM只能逐个设置。

{F}6. 构件三维任意位置平面时,须用3DFACE命令,并且必须按顺时针方向指定平面点的顺序,前一个平面的后两点是后一个平面的前两点。

{F}7. 发现标注的内容有误,可以修改内容而不必删除重标。

{T}8. 外部图形文件相对依赖于当前文件,当对外部图形文件修改后就能在引用的当前文件中出现,而不必像图块哪样需要重新插入更新,因此它适合于团队并行设计。

{F}9. 在图纸空间内可以设置多个视口,并显示一个模型的多个视图。

{T}10. 点的过滤就是借用某个已知点的坐标来画当前的点。

{T}11. 命名和调用用户坐标系的命令是UCSMAN。

{T}12. 在构建平移曲面TABSURF时,拉伸的长度取决于矢量线的长度,拉伸的方向与点取矢量线端点的顺序无关。

{F}13. 用三维旋转命令ROTATE3D通过指定一个旋转轴,可直接在三维空间旋转实体。

{T}14. 对实体进行抽壳可用SOLIDEDIT\B\S。

{T}15. 实心体生成后或通过布尔操作后还可以通过SOLIDEDIT再改变它的形状和尺寸。

{T}二、选择题1.用ELEV命令设置标高为10,厚度为20后,再执行画圆命令,该图元的标高和厚度应为 _____ 。

{[A]}A.标高和厚度都为0B.标高为10,厚度为0C.标高为10,厚度为20D.标高为0,厚度为202.用VPOINT命令,输入视点坐标值(-1,-1,1)后,结果同三维视图_____ 。

大学cad中级考试试题及答案一、选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于绘制圆？A. CIRCLEB. LINEC. RECTANGLED. POLYGON答案：A2. 以下哪个选项不是AutoCAD中的图层属性？A. 颜色B. 线型C. 线宽D. 文本答案：D3. 在AutoCAD中，要创建一个矩形，应该使用哪个命令？A. RECTANGB. POLYGONC. CIRCLED. ELLIPSE答案：A4. 如果需要在AutoCAD中修改对象的属性，应该使用哪个命令？A. PROPERTIESB. CHANGEC. MODIFYD. EDIT答案：A5. 在AutoCAD中，要将一个对象复制到另一个位置，可以使用以下哪个命令？A. COPYB. MOVEC. OFFSETD. ARRAY答案：A6. 在AutoCAD中，以下哪个命令用于绘制多段线？A. LINEB. POLYLINEC. SOLIDD. SPLINE答案：B7. 在AutoCAD中，要创建一个等距的平行线，应该使用哪个命令？A. OFFSETB. ARRAYC. MIRRORD. ROTATE答案：A8. 在AutoCAD中，要将多个对象组合成一个单一的复合对象，应该使用哪个命令？A. GROUPB. UNIONC. SUBTRACTD. INTERSECT答案：A9. 在AutoCAD中，要测量两点之间的距离，应该使用哪个命令？A. DISTB. MEASUREC. LENGTHEND. AREA答案：A10. 在AutoCAD中，要将一个对象沿指定轴旋转到特定角度，应该使用哪个命令？A. ROTATEB. MIRRORC. SKEWD. ALIGN答案：A二、填空题（每题2分，共20分）1. 在AutoCAD中，使用命令________可以创建一个块。

答案：BLOCK2. 使用命令________可以打开AutoCAD的属性管理器。

中级CAD 绘图员考试标准试题第一单元文件的操作1-1说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是120×90，0层颜色为红色（RED）。

2．保存：将完成的模板图形以KSCAD1-1.DWT为文件名保存在#SubPath# 中。

请关闭autocad应用软件后再点击进入下一题。

1-2说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是1200×900，加载线型为acad_iso03w100，设此线型为当前线型，设置合理的线型比例。

2．保存：将完成的模板图形以KSCAD1-2.DWT为文件名保存在#SubPath# 中。

请关闭autocad应用软件后再点击进入下一题。

1-3说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，网格（grid）点距为100。

2．保存：将完成的模板图形以KSCAD1-3.DWT为文件名保存在#SubPath# 中。

请关闭autocad应用软件后再点击进入下一题。

1-4说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，光标捕捉（snap）间距为100，并打开光标捕捉。

2．保存：将完成的模板图形以KSCAD1-4.DWT为文件名保存在#SubPath# 中。

请关闭autocad应用软件后再点击进入下一题。

1-5说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，设置单位为Meters，长度、角度单位精确度为小数点后3位。

2．保存：将完成的模板图形以KSCAD1-5.DWT为文件名保存在#SubPath# 中。

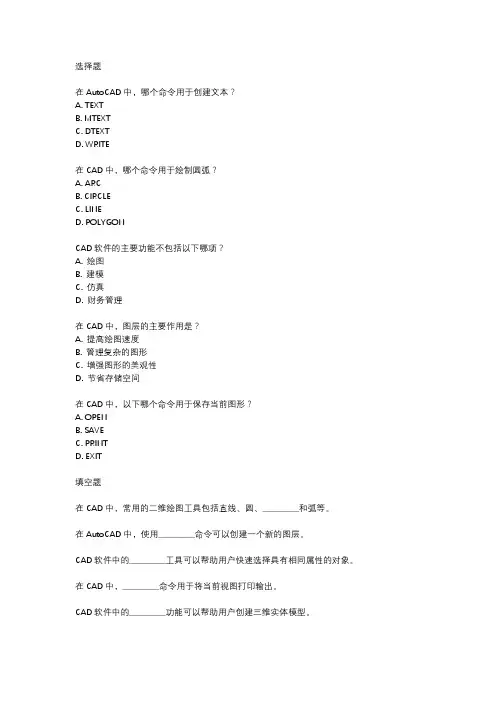

在AutoCAD中，哪个命令用于创建文本？
A. TEXT
B. MTEXT
C. DTEXT
D. WRITE
在CAD中，哪个命令用于绘制圆弧？
A. ARC
B. CIRCLE
C. LINE
D. POLYGON
CAD软件的主要功能不包括以下哪项？
A. 绘图
B. 建模
C. 仿真
D. 财务管理
在CAD中，图层的主要作用是？
A. 提高绘图速度
B. 管理复杂的图形
C. 增强图形的美观性
D. 节省存储空间
在CAD中，以下哪个命令用于保存当前图形？
A. OPEN
B. SAVE
C. PRINT
D. EXIT
填空题
在CAD中，常用的二维绘图工具包括直线、圆、__________和弧等。

在AutoCAD中，使用__________命令可以创建一个新的图层。

CAD软件中的__________工具可以帮助用户快速选择具有相同属性的对象。

在CAD中，__________命令用于将当前视图打印输出。

CAD软件中的__________功能可以帮助用户创建三维实体模型。

简述CAD技术在工程设计中的主要作用。

解释在CAD中设置图层的重要性，并说明如何合理设置和管理图层。

描述使用CAD软件绘制二维图形的一般步骤。

如何使用CAD软件中的块（Block）功能来创建和插入自定义的图形对象？列出至少三种常用的CAD软件，并简要说明它们的适用领域。

全国CAD中级考试试题(笔试)1. 在绘图区域___放大绘图区域的图形。

{[A]}A. 向前滚动小轮B. 单击小轮C. 双击小轮D. 向后滚动小轮--------2. AutoCAD用于实心体之间对齐的命令是___。

{[B]}A. MOVEB. ALIGNC. 3DARRAYD. MIRROR3DN--------3. 如果要将坐标系图标隐藏起来,用___命令。

{[D]}A. HIDEB. FILL中的OFFC. PLAND. 选UCSICON的OFF项--------4. 生成三维实心体模型的截面的命令是___。

{[B]}A. SLICEB. SECTIONC. VIEWD. MVSETUP--------5. 生成****模式的命令是___。

{[C]}A. MVIEWB. VPORTSC. DVIEWD. MVSETUP--------6. 下面的四种说法中___是正确的。

{[B]}A. MIRROR3D命令和当前UCS的XOY平面有关B. MIRROR3D命令和当前的UCS是无关的C. ROTATE命令可以绕任一根轴旋转D. 3DARRAY命令可以生成螺旋状--------7. 用UCS命令中的VIEW选项,可以将当前的UCS的XOY平面调整到和___平行的方向上。

{[C]}A. WCS的XOY平面B. 任一个UCS的XOY平面C. 屏幕坐标D. 当前的UCS的XOY平面--------8. 用布尔的三种运算,可以对___进行操作。

{[C]}A. 实心体模型B. 面域C. A和BD. 曲面模型--------9. 生成三维平面的命令是___。

{[B]}A. SOLIDB. 3DFACEC. 3DPOLYD. POLYLINE--------10. ___是不正确。

{[C]}A. 3DFACE命令将三点生成一个平面B. 可以用3DFACE命令将四点生成一个平面C. 四个不在一个平面上的点也可以用3DFACE命令生成一个平面D. 用3DFACE命令生成的平面是网格平面--------11. 二维点过滤有三种可能的选择,三维点过滤有___可能的选择。

《CAD试卷》
1、基础图形绘制
（1）绘图背景设置为黑色；
（2）设置图形界限420X297，以此界绘制420X297矩形图框，在其中绘图；
（3）设置2个图层，分别进行如下设置：实体层，白色，实线，宽度为0.3；辅助线层，黄色，点画线，宽度为0。

（4）绘制图形位置合适，图形美观。

（5）按照标注尺寸绘制图形，不必进行标注
（6）绘好的图形保存为DWG文件，并以“学号+姓名”方式命名文件
（7）在前面绘好图框中绘制如下图形：
2、综合图绘制
（1）绘图基本设置：
a.图形界限设置：设置图形界限420X297，以此界绘制420X297矩形图框，在其中绘图；
b.文字样式设置：依据国家制图标准：GB/T50001-2001，建立两个文字样式：
1）样式名：汉字；字体名：T仿宋—GB2312；宽度比例：0.7
2）样式名：西文——数字；字体名：iaocp.shx-CAD专用字体，宽度比例：0.7
c.标注样式设置：按建筑有关规范设置标注样式
d.设置3个图层，分别进行如下设置：实体层，白色，实线，宽度为0.3；辅助线层，黄色，点画线，宽度为0；标注层，绿色，细实线，宽度为0。

e.绘图：
1)绘制图幅线、图框线和标题栏
2)在上述A3图幅中，按照标注尺寸绘制二维图，绘制图形位置合适，标注美观协调；
f.绘好的图形保存为DWG文件，并以“学号+姓名‘方式命名文件。

4、二维图形输出
（1）打开要打印的图形文件
（2）通过虚拟打印机，打印成相应的文件
（3）要求打印成A4大小、满幅，上下、左右居中
（4）保存虚拟打印输出的文件，以“学号+姓名“方式命名后上交。

评分标准及计分表。

（4）图层、线型和颜色的设定
（5）标注参数的设定
（6）视图投影关系正确表达
（7）基本尺寸和装配尺寸标注
（8）零件序号的标注
（9）绘制和填写明细栏（10）技术要求9打印输出（1）设置打印参数
（2）打印输出图纸
10．图纸管理
（1）正确装订图纸。
四、评分标准
试卷共分为两部分，第一部分为选择题，要求考生从每题四个选择项中选出一个最佳答案。每题只能选择一个答案，多选作答错处理。
A、69.5B、69.6 C、40.5D、34.8
14．B点相对A点的坐标：（）
A、（29.5,63.0）B、（28.3,63.1）C、（39.5,43.0）D、（29.5,64.5）
15．BA直线与X轴的夹角：（）
A、75 B、65 C、58 D、64.5
绘制如图3所示的图形，其中D点为BC线段的中点，计算题16到18：
第二部分为上机操作，要求考生根据所给图形或实体特征进行上机绘制、设计。
试卷采用计权的方法，折算成百分制，以60分为及格标准。凡达到及格标准的发给国家CAD等级考试合格证书，达到85分的注明“优秀”字样。
序号
题号
题目数
计分
考试参考时间
I
1-30
20
60
60
II
31-33
3
40
60
五、样题
国家CAD等级考试（AutoCADⅡ样卷）
24．绘制如图5所示的图形，求圆弧部分的长度为：（）
A、4543.43 B、4597.73 C、3597.68 D、4510.54
绘制如图6所示的销钉图形，计算题25到27：
图6
25．主视图中45°剖面线部分的面积为：（）

cad 中级考试题(理论和实践)CAD 理论试题库(含电脑， CAD,机械知识)一是非题，判断题1． AutoCAD 的图标菜单栏可以定制，可以删除，也可以增加。

(对) 2． AutoCAD 是美国Autodesk 公司的计算机制图软件。

(对) 3．在 CAD 中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。

(对)4．所有的命令都可以采用键盘输入 (即快捷方式) 以提高绘图制度，快捷方式的字母可由用户自己来定义。

(对)5．正交线指的是水平线和竖直线。

(错)6．正交线指的是在正交方式下绘制的直线。

(对)7．使用编辑图形命令时 (如移动、阵列等) 可以先点命令，再选图形，也可首先选图形，再点命令。

(对)8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。

(错)9．创建图案填充时，当选区取比例 1，表明构成图案填充的直线间距为 1。

(错)10． CAD 设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。

(对)11．机械制图中， GB/T 为推荐性国家标准的代号，一般可简称为“国标”(错)12．国家标准中。

A4 图纸的幅面尺寸为 210X297， A3 的图纸的幅面尺寸为 295X420 (对)13．在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角(对)14．在机械制图中， 2： 1 的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画 5 (错)15．在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。

(对)16．平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形(错)17．在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则(对)18．一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面(错)19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的(对)20．为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。

大学cad中级考试试题及答案一、选择题（每题2分，共20分）1. 在CAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 如何在CAD中创建一个圆？A. 输入CIRCLE命令B. 输入LINE命令C. 输入ARC命令D. 输入RECTANGLE命令答案：A3. 在CAD中，哪个命令用于创建矩形？A. RECTANGLEB. CIRCLEC. LINED. ARC答案：A4. 如何在CAD中修改一个对象的属性？A. 使用PROPERTIES命令B. 使用COPY命令C. 使用MOVE命令D. 使用ROTATE命令答案：A5. 在CAD中，哪个命令用于绘制圆弧？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：C6. 如何在CAD中复制一个对象？A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用SCALE命令答案：A7. 在CAD中，哪个命令用于绘制多边形？A. POLYGONB. CIRCLEC. LINED. RECTANGLE答案：A8. 如何在CAD中旋转一个对象？A. 使用ROTATE命令B. 使用COPY命令C. 使用MOVE命令D. 使用SCALE命令答案：A9. 在CAD中，哪个命令用于创建样条曲线？A. SPLINEB. CIRCLEC. LINED. RECTANGLE答案：A10. 如何在CAD中缩放一个对象？A. 使用SCALE命令B. 使用COPY命令C. 使用MOVE命令D. 使用ROTATE命令答案：A二、填空题（每题2分，共20分）1. 在CAD中，使用________命令可以打开对象捕捉功能。

答案：SNAP2. 要将CAD图纸保存为PDF格式，可以使用________命令。

答案：PLOT3. 在CAD中，________命令允许用户输入特定的长度来绘制线段。

cad中级考试题库「附答案」2017年cad中级考试题库「附答案」一、单选题(共34.8分)1.在CAD中单位设置的快捷键是( )(.6分)A.UMB.UNC.CTRL+UD.ALT+U标准答案：B2.在CAD中在用Line命令绘制封闭图形时，最后一直线可敲___ 字母后回车而自动封闭(.6分)A.CB.GC.DD.0标准答案：A3.CAD软件中我们一般都用()单位来做图以达到最佳的效果(.6分)A.米B.厘米C.毫米D.分米标准答案：C4.在CAD中文本窗口切换的快捷键是( )(.6分)A.F1B.F2C.F3D.F4标准答案：B5.在CAD中圆弧快捷键是()(.6分)A.trB.aC.recD.pl标准答案：B6.在CAD中绘制圆的直径按( )键(.6分)A.bB.wC.pD.D标准答案：D7.在CAD中定数等分的快捷键是( )(.6分)A.MIB.LENC.F11D.DIV标准答案：D8.在CAD中点的快捷键是( )(.6分)A.WB.OC.POD.TR标准答案：C9.AutoCAD中绘制弧形的快捷键( )。

(.6分)A.DB.IC.AD.K标准答案：C10.AutoCAD中用多段线绘制弧形时D表示弧形的( )(.6分)A.大小B.位置C.方向D.坐标标准答案：C11.在CAD中图形界限的命令是( )(.6分)A.alt+o+aB.ctrl+0C.alt+1D.alt+2标准答案：A12.在CAD中查看距离命令是( )(.6分)A.BIB.CIC.DID.F3标准答案：C13.在AutoCAD中复制其它文件中块的命令快捷键是( )(.6分)A.CTRL+ALT+CB.CTRL+CC.CTRL+SHIFT+CD.CTRL+A标准答案：B14.在AutoCAD中写块(存储块)命令的快捷键是( )(.6分)A.WB.IC.LD.CTRL+W标准答案：A15.在AutoCAD中粘贴其它文件的块的命令快捷键是( )(.6分)A.VB.CTRL+ATL+VC.CTRL+SHIFT+VD.CTRL+V标准答案：D16.在CAD中文字工具中输入下划线的命令是( )(.6分)A.%%1B.%%UC.%%3D.$&2标准答案：B17.在CAD中文字工具中输入直径符号的命令是( )(.6分)A.%%1B.%%UC.%%3D.%%C标准答案：D18.AutoCAD中轴线的颜色必须是( )(.6分)A.绿色B.黄色C.蓝色D.红色标准答案：D19.在CAD中外墙的宽度应该限制在( )mm之间(.6分)A.0.05-0.09B.0.6-0.9C.1.6-0.9D.0.03-0.06标准答案：B20.在CAD中线性管理器在( )菜单下(.6分)A.编辑B.视图C.工具D.格式标准答案：D21.在CAD中以下有关图层锁定的描述，错误的是( )(.6分)A.在锁定图层上的对象仍然可见B.在锁定图层上的对象不能打印C.在锁定图层上的对象不能被编辑D.锁定图层可以防止对图形的意外修改标准答案：B22.在CAD中当一对象从图形中被删除时，使用下述哪一个命令恢复该对象(.6分)A.ctrl+zB.cancelC.restoD.replace标准答案：A23.在CAD中创建一个圆与已知圆同心，可以使用哪个修改命令(.6分)A.阵列B.复制C.偏移D.镜相标准答案：C24.AutoCAD的英文全称是___(.6分)A.AutomAtic Computer Aided DesignB.Autodesk Computer Aided DesignC.CAD2000D.CAD2002标准答案：B25.在CAD中画完一幅图后，在保存该图形文件时用___作为扩展名。
